PondoSolar 250 Control - Pompa dell'acqua Pontec - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa solare per fontana
Marca	Pontec
Modello	PondoSolar 250 Control
Alimentazione	Pannello solare con batteria ricaricabile integrata
Batteria	Integrata, carica solare, indicatore LED
Telecomando	Sì, portata 10 m
Illuminazione LED	Integrata, cavo 5 m, accensione tramite telecomando
Lunghezza cavo pompa	5 m
Lunghezza cavo illuminazione	5 m
Pannello solare	Incluso con set di aste
Utilizzo	Fontana d'acqua in specchio d'acqua
Portata d'acqua	Non specificato, ma funzione dell'irraggiamento solare
Altezza di mandata	Non specificato
Temperatura di esercizio	Non specificata, conservare al riparo dal gelo
Pulizia	Corpo filtro e unità di funzionamento pulibili regolarmente
Parti soggette a usura	Unità di funzionamento, schiuma filtrante, lampadina, pile
Garanzia	2 anni
Riciclaggio	Non smaltire con i rifiuti domestici, batteria e pile separatamente
Sicurezza	Utilizzo da minori >8 anni sotto supervisione; non lasciare incustodito
Accessori inclusi	Pompa, pannello solare, telecomando, illuminazione LED, set di aste, ugelli

Domande frequenti - PondoSolar 250 Control Pontec

Cosa fare se la pompa non si avvia?

Controllare il collegamento al pannello solare, inserire completamente la spina maschio. Pulire il pannello solare. Se la batteria è scarica, esporla al sole per almeno 4 ore. Assicurarsi che l'irraggiamento solare sia sufficiente.

Perché la pompa eroga poca o nessuna acqua?

Il filtro potrebbe essere intasato: aprire il corpo filtro e pulire la schiuma filtrante. L'unità degli ugelli potrebbe essere ostruita: rimuoverla e pulirla. Controllare anche l'unità di funzionamento.

Come pulire il pannello solare?

Pulire il pannello solare con un panno umido e asciugarlo strofinando. Non utilizzare prodotti aggressivi.

Cosa fare se i LED non si accendono?

Controllare il collegamento al pannello solare. Assicurarsi che l'illuminazione LED sia attivata tramite telecomando. Se la batteria è scarica, caricarla. Pulire l'illuminazione LED.

Il telecomando non funziona più, cosa fare?

Sostituire la pila del telecomando con una pila a bottone CR 2032. Avvicinarsi alla pompa (portata max 10 m). Controllare il collegamento al pannello solare.

Come manutenere la pompa?

Pulire l'apparecchio almeno 2 volte all'anno. Smontare, pulire il corpo filtro, la schiuma filtrante, l'unità di funzionamento e tutte le parti con acqua pulita e una spazzola morbida. Rimontare.

Come sostituire l'unità di funzionamento?

Estrarre il corpo filtro, rimuovere la schiuma, svitare il coperchio dell'unità di funzionamento con cautela (baionetta), estrarre l'unità usurata, pulire o sostituire, quindi rimontare in ordine inverso.

Come conservare la pompa in inverno?

Rispettare l'intervallo di temperatura. Se è probabile il gelo, smontare l'apparecchio, pulirlo accuratamente e conservare la pompa all'asciutto, al riparo dal gelo. Conservarla immersa o in un luogo al riparo dal gelo.

Quali sono le parti soggette a usura e come sostituirle?

Le parti soggette a usura sono l'unità di funzionamento, la schiuma filtrante, la lampadina e le pile. L'unità di funzionamento si sostituisce come indicato sopra. Le pile del telecomando sono CR 2032.

Cosa copre la garanzia di 2 anni?

La garanzia copre i difetti di materiale o di fabbricazione per 2 anni dalla data di vendita, su presentazione dello scontrino. Si annulla in caso di uso non conforme, danno elettrico o meccanico dovuto a cattivo uso o riparazione non autorizzata.

MANUALE UTENTE PondoSolar 250 Control Pontec

Uso conforme a lo prescritto

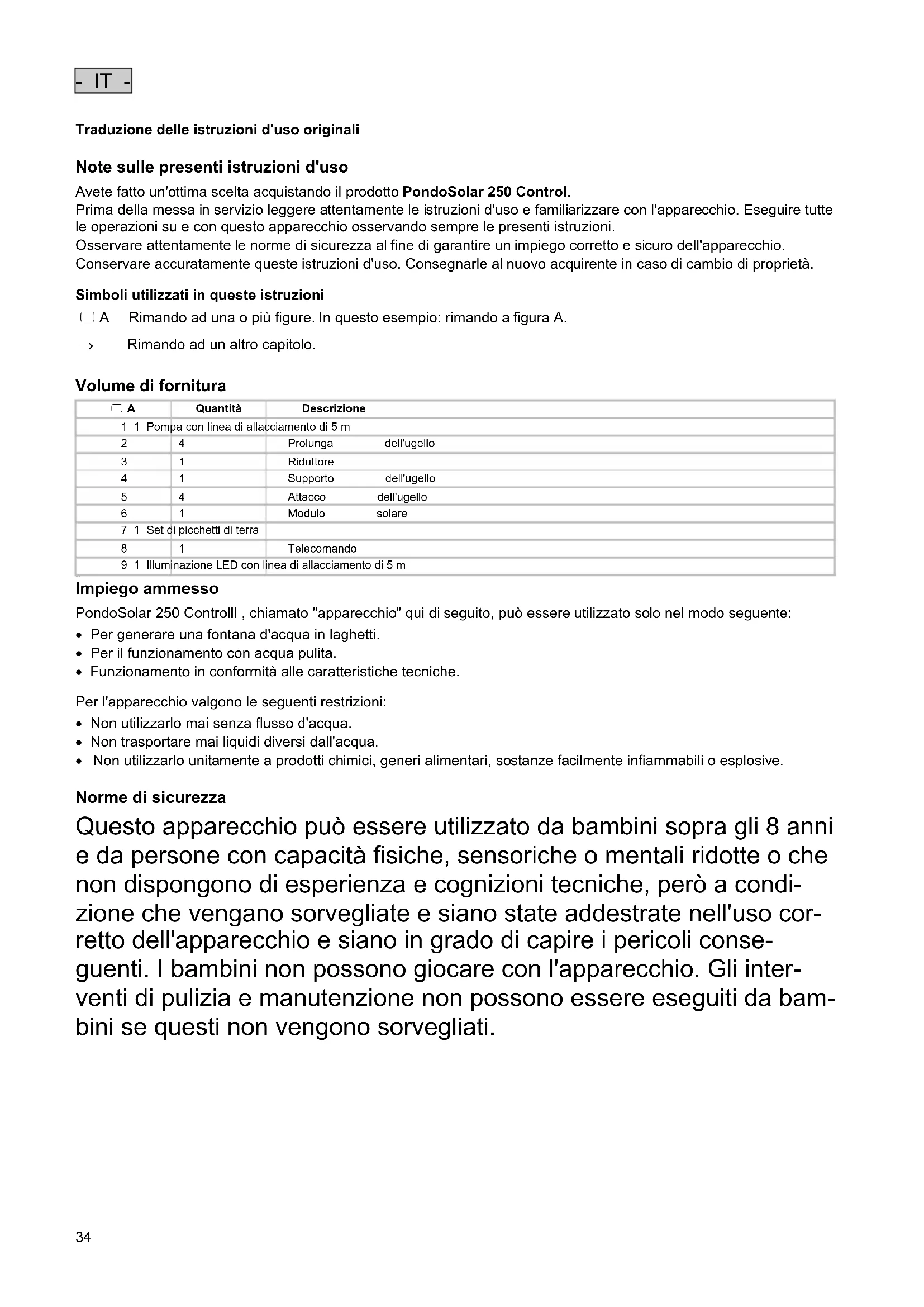

Traduzione delle istruzioni d'uso originali

Note sulle presenti istruzioni d'uso

Avete fatto un'ottima scelta acquistando il prodotto PondoSolar 250 Control.

Prima della messa in servizio leggere attendamente le istruzioni d'uso e familiarizzare con l'apparecchio. Eseguire tutte le operazioni su e con quello apparetcchio osservando sempre le presenti istruzioni.

Osservare attentamente le norme di sicurezza al fine di garantire un impiego corretto e sicuro dell'apparecchio.

Conservare accuramente queste istruzioni d'uso. Consegnarle al nuovo acquirente in caso di cui do proprietà.

Simboliutilizzatiinquesteistruzioni

A Rimando ad una o più figure. In quello esempio: rimando a figura A.

Rimando ad un altro capitolo.

Volume di fornitura

☐ A	Quantità	Descrizione
1 1 Pompa con linea di allacciamento di 5 m
2	4	Prolunga dell'ugello
3	1	Riduttore
4	1	Supporto dell'ugello
5	4	Attacco dell'ugello
6	1	Modulo solare
7 1 Set di picchetti di terra
8	1	Telecomando
9 1 Illuminazione LED con linea di allacciamento di 5 m

Impiego ammesso

PondoSolar 250 Controll, chiamato "apparecchio" qui di seguito, cui esereutilizzato solo nel mode seguente:

• Per generare una fontana d'acqua in laghetto.
  Per il funzionamento con acqua pulita.
• Funzionamento in conformità alle caratteristiche tecniche.

Per l'apparecchio valgono le seguenti restrizioni:

Nonutilizzarlo mai senza flusso d'acqua.
Non trasportare mai liquidi diversi dall'acqua.
Nonutilizzarlounitamenteaproddotti chimici,generi alimentari,sostenzefacilitmenteinfiammabili oesplosive.

Normedisicurezza

Questo apparecchio può essere utilizzato da bambini sopra gli 8 anni e da persone con disponità fisiche, sensoriche o mentali ridotte o che non disponono di esperienza e cognizioni tecniche, perché a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli seguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati.

Funzionamento sicuro

• Non portare o trascinare l'apparecchio afferrando i cavi elettrici.
• Installare i cavi in modo che siano protetti contro i danni e assicurarsi che nessuno possa cadervi sopra.
• Utilizzare solo parti di ricambio e accessori originali per l'apparecchio.
• Apparecchi elettrici e sistemi di installazione con tensione di taratura U > 12 V CA o U >30 V CC sistemi in acqua: diseccitare apparecchi e sistemi prima di mettere le mani nell'acqua.
• Utilizzare la pompa solo con il modulo solare in dotazione.
  Non far funzionare la pompa a secco.
  Non sottoporre l'apparecchio a urti violenti e vibrazioni.
• Pulire l'apparecchio almeno due volte all'anno.
• Tenere asciutti i connettori.

Installazione e collegamento

Procedere nel modo seguente:

B

1. Inserire il raccordo sulla pompa.

2. Assemblare l'unità ugello e l'illuminazione LED ed inserirli sulla pompa.

3. Adattare il numero di prolonghe dell'ugello utilizzate alla profondità del laghetto.

4. Collegare la linea di allacciamento della pompa e dell'illuminazione LED al modulo solare. ( Messa in funzione)

5. Inserire ogni spina nella presa fino alla battuta in modo che il collegamento sia impermeabile all'acqua.
6. Connetterile set di picchetti di terra e poi montarlo sul modulo solare.
   Orientare il modulo solare in maniera tale che le boccole con i cavi di collegamento siano rivolte verso il basso.
7. Installare il modulo solare in modo che sia esposto direttamente al sole.
8. Consiglio: Allineare il modulo solare verso il sole in modo da ottenerile il massimo rendimento energetico.
9. Fissare la pompa sott'acqua con le ventose, su un fondo liscio e pulito.

Messa in funzione

Procedere nel modo seguente:

L'accumulatore dell'apparecchio non è caricato. Prima del primo utilizzato, esporre l'apparecchio per un giorno alla radiazione solare. Comandare poi l'apparecchio con il telecomando:

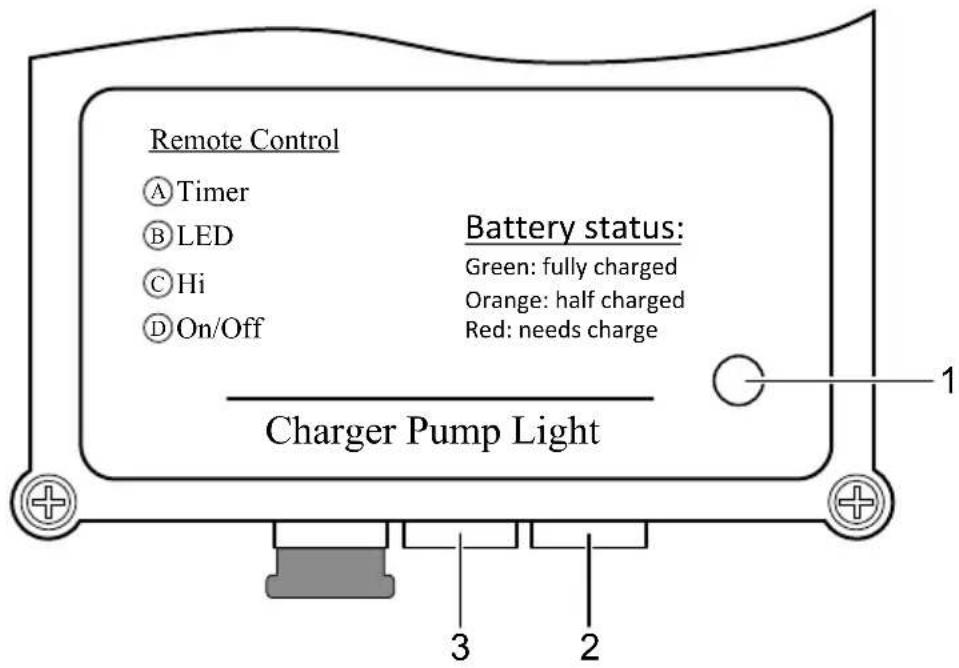

Modulo solare: Collegamenti e diciture

PSO0045

Descrizione		Funzione
1	Indicatore LED per Capacity accumulator.	Il LED è accesso a luce verde: L'accumulatore è carico. – Possibile durata di funzionamento della pompa da 4 a 6 ore
		Il LED è accesso a luce arancione: L'accumulatore è mezzo scarico. – Possibile durata di funzionamento della pompa da 2 a 3 ore
		Il LED è accesso a luce rossa: L'accumulatore è quassi scarico e deve essere ricar- cato. – Possibile durata di funzionamento della pompa minore di 1 ora
		LED spento: il limite di scarica è al disotto del valore ammissibile. – La pompa e l'illuminazione LED sono spente.
2	Boccola di collegamento illuminazione LED	—
3	Boccola di collegamento pompa	—

Telecomando

La portata del telecomando è di max 10 m.

Descrizione		Funzione
A	Determinare il tempo di funzionamento della pompa (max. 4 h).Per sovrascrivere l'impostazione attuale, spegnere la pompa con il tasting D e poi con il tasting A stabilire un nuovo tempo di funzionamento della pompa. La pompa si avvia poi automaticamente.	Per anni ora, premere lentamente per 1 × il tasting. Il diodo di visualizzazione lampeggia in funzione del tempo di funzioni-mente pompa impostato.Esempio: Tempo di funzionamento pompa desiderato 3 h.Premere lentamente e ripetutamente il tasting A 3 ×. Il diodo lampeggià più volte per 3 × volte di seguito.
B	Accensione e spegnimento dei LED (si accendono solo in caso di oscurità)	Premere brevamente il tasting.
C	Regolare la portata della pompa (5 stadi).	Per anni stadio, premere lentamente per 1 × il tasting.
D	Accensione e spegnimento della pompa.	Premere brevamente il tasting.

Eliminazione di guasti

Anomalia	Causa	Intervento
La pompa non si avvia Nessun collegamento con il modulo solare			- Controllare il collegamento al modulo solare. - Collegare la pompa al modulo solare. - Inserire completamente la spina nella presa (fino alla battuta).
			Modulo solare sporco. Pulire
			L'unità rotante è bloccata Pulire
			La capacità dell'accumulatore è esaurita. Caricare l'accumulatore almeno 4 ore.
			Irradiazione solare insufficiente Orientare il modulo solare in direzione del sole.
La pompa trasporta a malapena o non trasporta affatto	Filtro intasato Rimuovere la scatola del filtr, togliere il filtr e poi pulirlo.
	Ugello intasato Sfilare l'uglio e poi pulirlo
	Unità rotante usurata Sostituire
	Irradiazione solare insufficiente Orientare il modulo solare in direzione del sole.
	La capacità dell'accumulatore è esaurita. Caricare l'accumulatore almeno 4 ore
I LED non si illuminano Nessun collegamento con il modulo solare			- Collegare l'illuminazione LED al modulo so-lare. - Inserire completamente la spina nella presa (fino alla battuta).
Non è possibile avviare l'appar-echio.	Batteria del telecomando scarica.	Sostituire
	Telecomando troppo lontano	Osservare la portata del telecomando.
	Nessun collegamento con il modulo solare	- Controllare il collegamento al modulo solare. - Collegare la pompa al modulo solare. - Inserire completamente la spina nella presa (fino alla battuta).
	L'accumulatore è difettoso	Smaltimento dell'apparecchio

Pulizia e manutenzione

Togliere l'apparecchio dall'acqua per eseguire la pulizia o la manutenzione.

Pulire l'apparecchio

Non utilisezare mai detergenti aggressivi o soluzioni chimiche per non corrodere il corpo o compromettere il funzionamento dell'apparecchio.
- Detergenti consigliati per calcificazioni resistenti:

Detergente per uso domesticoswana aceto e cloro.

Procedere nel modo seguente:

1. Smontare completeness l'apparecchio.
2. Scomporre l'ugello e l'illuminazione LED.
3. Pulire scatola del filtrone e unità rotante (→ Sostituzione dell'unità rotante)

4. Pulire tutti i componenti.

5. Utilizzare una spazzola morbida per facilitare la pulizia.

6. Risciacquare i componenti con acqua limpida.

7. Pulire il modulo solare con un panno umido e poi asciugarlo.

8. Montare l'apparecchio seguendo l'ordine inverso.

Sostituzione dell'unità rotante

Procedere nel modo seguente:

C

1. Sfilare la scatola del filtro alla pompa.
2. Estrarre la spugna filtrante alla scatola del filtrone e sciacquaria.
3. Sfilare la copertura dell'unità rotante (a innesto, sollevarla con premura).
4. Estrarre l'unità rotante e pulirla o sostituirla.
5. Montare l'apparecchio seguendo I'ordine inverso.

Sostituire la batteria

Procedere nel modo seguente:

D

1. Girare il telecomando e sollevare la copertura.

2. Sostituire la batteria.

3. Usare una batteria a bottone tipo CR 2032.

4. Riappicare la copertura.

Pezzi soggetti a usura

I seguenti componenti sono soggetti a usura e quindi non sono coperti da garanzia:

Unità rotante e filtrin espanso
Corpo luminoso
- Accumulator/batterie

Magazzinaggio/messa al riparo per l'inverno

Osservare l'intervallo di temperatura d'esercizio ammissibile ( Caratteristiche tecniche)

• Smontare l'apparecchio se i valori limite vengono superati per effesso o per difetto. Eseguire una pulizia accurata e poi controllare se l'apparecchio è danneggiato.
• Immagazzinare l'apparecchio in un luogo asciutto e al riparo dal gelo.
• Conservare la pompa in posizione immersa e al riparo dal gelo.

Smaltimento

Non smaltire甚么 appearechio gettandolo nei rifiuti domestici in quanto contiene componenti elettronici! Utilizzare l'appostoistema di ritiro.

• Rendere inutilizzabile l'apparecchio tagliando i cavi.
• Estrarre gli accumulatori e le batterie esausti dall'apparecchio e smaltirli separatamente.

Smaltimento delle batterie

Non gettare le batterie nei rifiuti domestici. Smaltire le batterie consumate soloattraverso l'appostoistema di ritiro.

Smaltimento delle batterie nella Comunità Europea

I consumatori sono tenuti per legge a restituire le batterie consumate. La restituzione è alla ricompensa.

Smaltire le batterie attaverso il systema di ritiro/riciclaggio pubblico approntato alla città o dal comune oppure restituire laddove sono state acquistate.

Questi caratteri sono riportati sulle batterie contenti sostanze nocive:

Pb = la batteria contiene piombo

Cd = la batteria contiene cadmio

Hg = la batteria contiene mercurio

Li = la batteria contiene litio

Condizioni di garanzia

PfG concede 2 anni di garanzia a partire alla data di vendita su difetti comprovabili di materiale e fabbricazione. Condizione per la prestazione della garanzia è la presentazione del documento di prova dell'acquisto. Il diritto di garanzia si estingue in caso di uso non appropriato, danno elettrico o meccanico dovuto a impiego improprio nonché in caso di riparazione non idonea da parte di officine non autorizzate. Le riparazioni possono venire eseguite solo da PfG o da officine autorizzate da PfG. In caso di domanda di garanzia inviate franco domicilio a PfG l'apparecchio oggetto del reclamo o la parte difettosa con la descrizione dei difetti ed il documento di prova dell'acquisto. PfG si riserva di fatturare le spese di montaggio. PfG non risponde per danni da trasporto. Questi vanno fatti valere immediatamente nei confronti del trasportatore. Ulteriori diritti di qualsiasi genere, in particolare per danni indiretti, sono esclusi. Questa garanzia non tocca i diritti del cliente finale nei riguardi del rivenditore.
