Tipo de produto	Bomba de água solar para fonte
Marca	Pontec
Modelo	PondoSolar 250 Control
Alimentação	Painel solar com bateria recarregável integrada
Bateria	Integrada, carga solar, indicador LED
Controle remoto	Sim, alcance 10 m
Iluminação LED	Integrado, cabo 5 m, acendimento via controle remoto
Comprimento do cabo da bomba	5 m
Comprimento do cabo de iluminação	5 m
Painel solar	Incluído com conjunto de hastes
Utilização	Fonte de água em lago ornamental
Vazão de água	Não especificado, mas função da insolação
Altura de recalque	Não especificado
Temperatura de operação	Não especificada, armazenamento protegido contra gelo
Limpeza	Corpo do filtro e unidade de funcionamento limpáveis regularmente
Peças de desgaste	Unidade de funcionamento, espuma filtrante, lâmpada, pilhas
Garantia	2 anos
Reciclagem	Não descartar com lixo doméstico, bateria e pilhas separadamente
Segurança	Uso por menores >8 anos sob supervisão; não deixar sem vigilância
Acessórios incluídos	Bomba, painel solar, controle remoto, iluminação LED, conjunto de hastes, bicos

Perguntas frequentes - PondoSolar 250 Control Pontec

O que fazer se a bomba não ligar?

Verifique a conexão ao painel solar, empurre completamente o plugue macho. Limpe o painel solar. Se a bateria estiver descarregada, exponha ao sol por pelo menos 4 horas. Certifique-se de que a radiação solar é suficiente.

Por que a bomba bombeia pouca ou nenhuma água?

O filtro pode estar obstruído: abra o corpo do filtro e limpe a espuma filtrante. A unidade de bico pode estar entupida: retire-a e limpe-a. Verifique também a unidade de funcionamento.

Como limpar o painel solar?

Limpe o painel solar com um pano úmido e seque-o esfregando. Não use produtos agressivos.

O que fazer se os LEDs não acenderem?

Verifique a conexão ao painel solar. Certifique-se de que a iluminação LED está ativada via controle remoto. Se a bateria estiver descarregada, carregue-a. Limpe a iluminação LED.

O controle remoto não funciona mais, o que fazer?

Substitua a pilha do controle remoto por uma pilha botão CR 2032. Aproxime-se da bomba (alcance máx. 10 m). Verifique a conexão ao painel solar.

Como fazer a manutenção da bomba?

Limpe o aparelho pelo menos 2 vezes por ano. Desmonte, limpe o corpo do filtro, a espuma filtrante, a unidade de funcionamento e todas as peças com água limpa e uma escova macia. Remonte.

Como substituir a unidade de funcionamento?

Retire o corpo do filtro, remova a espuma, desparafuse a tampa da unidade de funcionamento com cuidado (baioneta), retire a unidade desgastada, limpe ou substitua, e remonte na ordem inversa.

Como armazenar a bomba no inverno?

Respeite a faixa de temperatura. Se houver risco de gelo, desinstale o aparelho, limpe-o cuidadosamente e armazene a bomba em local seco, protegido contra gelo. Mantenha-a imersa ou em local sem gelo.

Quais são as peças de desgaste e como substituí-las?

As peças de desgaste são a unidade de funcionamento, a espuma filtrante, a lâmpada e as pilhas. A unidade de funcionamento é substituída conforme indicado acima. As pilhas do controle remoto são CR 2032.

O que cobre a garantia de 2 anos?

A garantia cobre defeitos de material ou de fabricação por 2 anos a partir da data de venda, mediante apresentação do comprovante de compra. Ela é anulada em caso de uso não conforme, dano elétrico ou mecânico devido a mau uso, ou reparo não autorizado.

MANUAL DE UTILIZADOR PondoSolar 250 Control Pontec

PT Instruções de uso

IT Istruzioni d'uso
DA Brugsanvisining
NO Bruksanvisning
SV Bruksanvising

FI Kayttohje

Funcionamento seguro

Procedade la forma sugiuente:

B

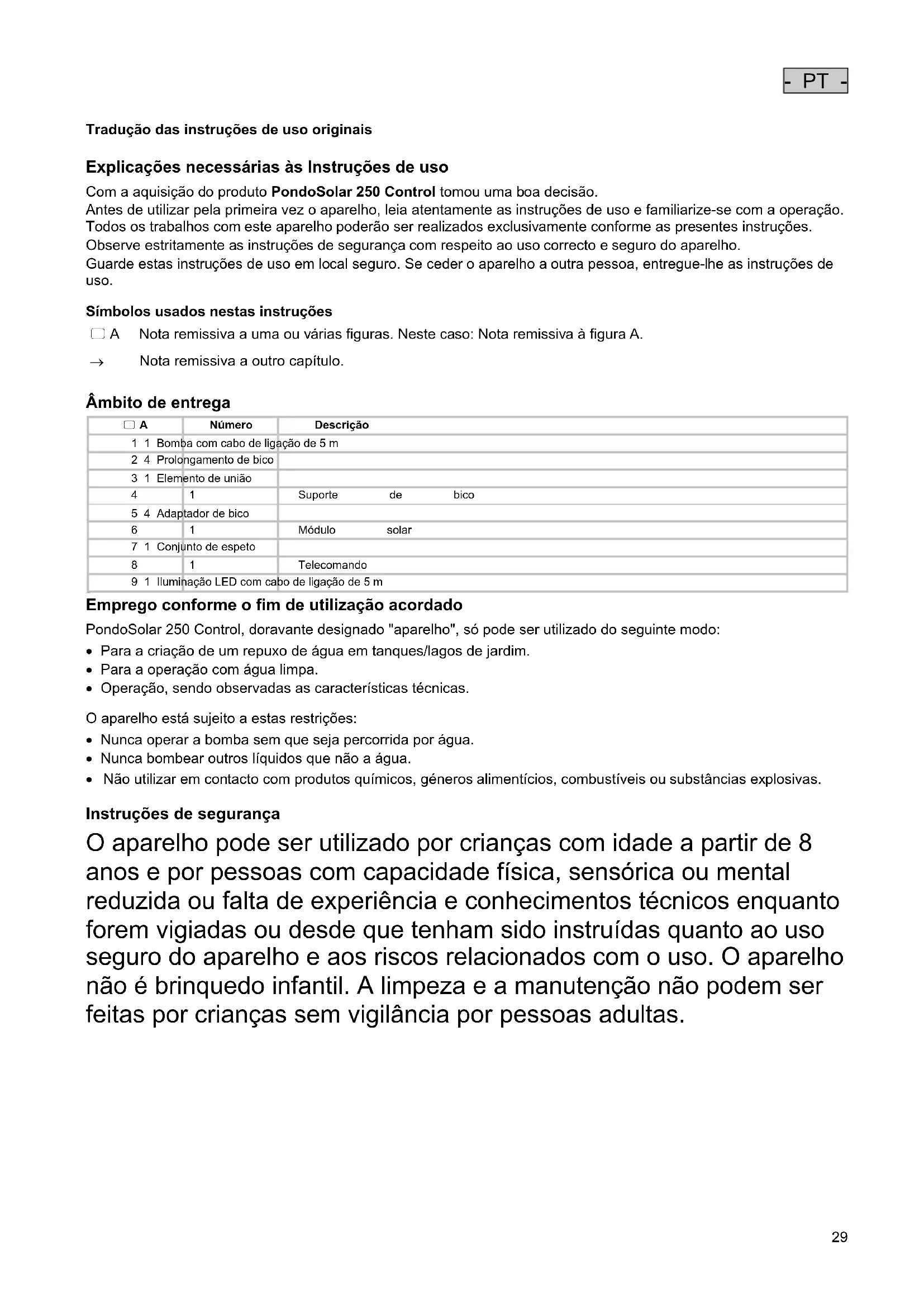

Tradução das instruções de uso originais

Explicações necessarias às Instruções de uso

Com a aquisicao do produits PondoSolar 250 Control tomou uma boa decisao.

Antes de utilizez pela primeira vez o aparelho, leia atentamente as instruções de uso e familiarize-se com a operação.

Todos os lavorhos com esteapore para ser realizados exclusivamente conforme as presentes instruções.

Observe estritamente as instruções de segança com respeito ao uso correto e seguro do aparelho.

Guarde estas instruções de uso em local seguro. Se ceder o aparecido a outras pessoas, entrega-lhe as instruções de uso.

Símbolos usados nestas instruções

□ A Nota remissiva a uma ou varias figuras. Neste caso: Nota remissiva à figura A.

Notaremissivaaoutrocapitulo.

Ambito de entrega

☐ A	Número	Descrição
1 1 Bomba com cabo de ligaçao de 5 m
2 4 Prolongamento de bico
3 1 Elemento de união
4	1	Suporte de bico
5 4 Adaptador de bico
6	1	Módulo solar
7 1 Conjunto de espeto
8	1	Telecomando
9 1 Iluminação LED com cabo de ligaçao de 5 m

Emprego conforme o fim de'utilisation acordado

PondoSolar 250 Control, doravante designo "aparelho",solep serutildo do segunte modo:

• Para a 创建ação de um repuxo de água em tanques/lagos de jardim.
• Para a operação com água limpa.
• Operação, sentido observadas as caractécticas tíncicas.

O aparecido está sujeito a estas restricções:

• Nunca operar a bomba sem que seja percorrida por agua.
• Nunca bomberarthers liquidos que nao a agua.
• Não utilizes em contacto com produits químicos,GPCERes alimenticios,combustiveis ou substancias explosivas.

Instruções de segurança

O aparelho pode ser utilizeso por crianças com idade a partir de 8 anos e por pessoas com capacidade fisica, sensórica ou mental reduzida ou falta de experiência e conheceimentos tecnicos quando forem vigiadas ou desde que tenham sido instruidas quando ao uso seguro do aparelho e aos riscos relacionados com o uso. O aparelho não é brinqueo infantil. A limpeza e a manutenção não poder ser feitas por crianças sem vigilência por pessoas adultas.

Operação segura

• Não transporte nem puxe o aparecido pelo cabo elétrico.
• Instale os cabos de forma que estejam protegidos contra danificacao e ninguem possa tropear.
• Utilize só peças sobresselentes originais e acessórios originais por serem compatíveis com o aparelho.
• Aparelhos eletricos e instalacoes eletricas com uma tension nominal de U > 12 V AC ou U >30 V DC, que se encontram na agua: Antes de meter a maior na agua, desligar a ficha eletrica dos aparelhos e das instalacoes.
• A bomba pode ser operada apenas com o modulo solar que faz parte do volume de entrega.
• Não deixe a bomba a funcional em seco.
• Evitar choques violentes e vibrações do aparelho.
• Limpar o aparelho polo menos 2 vezes por ano.
• Mantenha as fichas de ligação sempre secas.

Posicionar e conectar

Proceder conforme descripto abaixo:

B

1. Ligar o elemento de uniao a bomba.

2. Unir a unidade de bico e a iluminação LED e ligar à bomba.

3. Adaptar o número de prolongamentos de bico realizados à profundidade do tanque/lago de jardim.

4. Ligar os cabos eletricos da bomba e iluminação LED com o modulo solar. ( Colocar o aparheiro em operacao) - Introduzir cada ficha totalmente na tomada até que encontrar resistência para que a conexão fique impermeavel à agua.

5. Montar o Conjunto de espeto de suporte e fixar ao modulo solar.
   Corrigir a posicao do modulo solar ate que as buchas e os cabos de ligaao estejam voltados para baixo.
6. Instalar o modulo solar de modo que fique directamente exposto ao sol.
7. Recomendação: Dirigir o modulo solar para o sol de modo a obter o rendimento energetico Tmaxo.
8. Fixar a bomba, debaixo do nível de agua, com as ventosas sobre uma base limpa e lisa.

Colocar o aparecido em operação

Proceder conforme descripto abaixo:

O acumulador do do aparecido tem uma carga. Antes da primeira utilização do aparecido, expo um dia ao sol. Depois, uso o telecomando para controlar o aparecido.

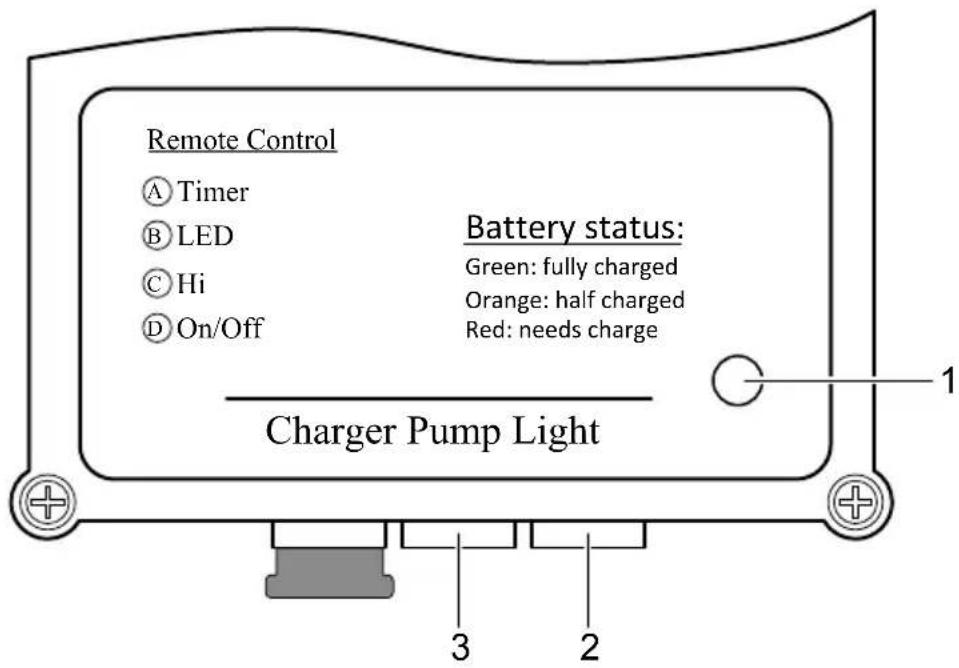

Modulo solar: Pontos de conexão e identificacao

PSO0045

Descrição		Função
1	LED企业提供 o Accumulator	LED aceso: verde O Accumulator está carregarao - Tempo de operação da bomba: 4 a 6 horas
		LED aceso: cor de laranja O Accumulator tem meia)carga. - Tempo de operação da bomba: 2 a 3 horas
		LED aceso: vermelho: Accumulator quase descarregado, deve ser carregarao. - Tempo de operação da bomba: menos de 1 hora
		LED desligado: Accumulator totalmente descarregado. - A bomba e a iluminação LED está desactivadas.
2	Bucha para a iluminação LED	—
3	Bucha de conexão para a bomba	—

Telecomando

D

O alcance Tmaxo do telecomando é de 10 m.

Descrição		Função
A	Definir tempo de operação da bomba (máximo: 4 h). - Para corrigir o valor actual, desligar a bomba com a tecla D e(before definir a nova duração mediante a tecla A. A bomba arrancar automaticamente.	Para cada hora, premir devagar 1 vez a tecla× . O diodo in-dukador pisca conforme o novo tempo de operação da bomba. - Exemplo: Tempo de operação desejado da bomba 3 h. Premir devagar a tecla A 3 vezes × seguidas. O diodo pisca 3 × vezes seguidas
B	Activar e desactivar os LEDs (acendemソ na noite)	Pressionar brevemento botão
C	Corrigir a capacidade da bomba (5 estagens)	Para cada estágio, premir devagar 1 vez a tecla× .
D	Ligar e desligar a bomba	Pressionar brevemento botão

Eliminação de anomalias

Avaria/Falha	Causa	Remédio
Bomba não arranca Ausência de comunição com o MODULE solar		- Controlar a comunição com o MODULE solar. - Conectar a bomba ao MODULE solar. - Introduzir a ficha totalmente na tomada (até que encontrar resistência).
	O MODULE solar está sujo. Limpar
	Rotor bloqueado Limpar
	A capacidade do acumulador esgotou-se Carregar o acumulador pelo menos 4 horas.
	Rediação solar muito baixa Dirigir o MODULE solar para o sol.
A bomba não funciona ou tem efeito insufiente	Filtro está entupido Retirar a carcaça-filtro,utar o filtró e limpar.
	Unidade de bico está entupida Retirar a unidade de bico,limpar
	Rotor gasto Substituir
	Rediação solar muito baixa Dirigir o MODULE solar para o sol.
	A bateria já não tem carg. Carregar a bateria durante Não menos 4 horas
LEDs não functionam Falta de comunição com o MODULE solar		- Conectar a illuminação LED ao MODULE solar. - Introduzir a ficha totalmente na tomada (até que encontrar resistência).
	A illuminação LED está desactivada. Activar a illuminação LED.
	Escuridão insufficiente —
	A capacidade do acumulador esgotou-se Carregar o acumulador pelo menos 4 horas.
	A illuminação LED boa.	Limpar
	A illuminação LED tem defeito.	Substituir
O aparecido não liga.	A pilha do telecomando esgotou-se	Substitir
	O telecomando não se encontrar dentro do alcance limite	Observar o alcance máximo do telecomando
	Falta de comunição com o MODULE solar	- Controlar a comunição com o MODULE so-lar. - Conectar a bomba ao MODULE solar. - Introduzir a ficha totalmente na tomada (até que encontrar resistência).
	A bateria tem defeito	Substitir

Limpeza e manutenção

Antes de cada limpeza ou manutenção, o aparecido deve ser tirado da água.

Limpar o aparelho

• Não utilizes detergentes agressivos ou solvents químicos que possam destruir a carcaça ou influencer negativamente o等功能amento.

• Solventes de limpeza adequados para remover aderências calcificadas resistentes:

• Detergente domestico, desprovido de vinagre e cloro.

Proceder conforme descripto abaixo:

1. Desmontar o aparelho.
2. Desmontar aunities de bico e a iluminação LED.
3. Limpar a carcaça-filtro e o rotor. ( Substituir a unidade de rotor)

4. Limpar todas as peças.

5. Usar uma escova macia para facilitar a limpeza.

6. Limpar as peças com agua limpa.

7. Limpar o modulo solar com um pano humido e(before secar.

8. Montar o aparelho na ordem inversa à desmontagem.

Substituir aunities de rotor

Proceder conforme descripto abaixo:

C

1. Retirar a carcaça-filtro da bomba.
2. Tirar a espuma filtrante da carcaça e limpar com água.
3. Retirar a cobertura do rotor (fecho de encaixe, soltar com cuidado).
4. Tirar fora o rotor e limpar ou substituir.
5. Montar o aparelho na ordem inversa à desmontagem.

Substituir a pilha

Proceder conforme descripto abaixo:

D

1. Tirar a tampa do telecomando, no lado posterior.
2. Substituir a pilha

Utilizar pilha tipo CR 2032.

1. Fechar a tampa.

Peças de desgaste

Estes componentes está sujeitas a desgaste permanente, não送给 abrangidos pela garantia legal:

• Unidade de rotor e espuma filtrante
  Lampada
• Accumuladores/Pilhas

Guardar/Invernar o aparelho

Observe a gama de temperatas de service admissivel. ( Characteristicas Tecnicas)

Se os values limite forem excedidos ou nao forem atingidos, e necessario desinstalar o aparelho. Faça uma boa limpeza e verifique a ausencia de defeitos.
Guardar o aparelho em recinto seco e a prova de geada.
Guardar a bomba vergulhada na agua e a prova de geada.

Descartar o aparelho uso

O aparecido não poderá ser eliminado com o lixo dométrico por conter componentes electrónicos! Deverá ser entrega ao Sistema de recolha selectiva de lixo.

• Cortar anteriormente os cabo electricos o que torna o aparvel inutilzavel.
• Tirar, do aparelho, os acumuladores e pilhas e entrega em分开ado à recolha selectiva de lixo.

Eliminação de baterias usadas

As pilhas usadas não podem ser eliminadas com o lixo dométrico. Elimine as pilhas gastas são através do Sistema de recolha selectiva de lixo.

Eliminação de pilhas usadas nos Estados-membros da Comunidade Europeia

Na qualidade de consumidor, cada cidadao tem a obrigacao legal de returnar pilhas usadas. A devolucao e gratuita. Elimine as pilhas atraves dos sistemas Públicos de recolha selectiva e reciclagem de materiais usados ou devolva-as a loja na qual as comprou.

As pilhas que contentem substancias contaminantes estao marcadas por these symbolos:

Pb = A pilha contém chumbo

Cd = A pilha contentádmio

Hg = A pilha contém mercury

Li = A pilha content litio

Condições de garantia

A PfG concede 2 anos de garantia a partir da data de aquisicao, responding por defeitos de material e fabrico comprovados. A prestacao de garantia implica a aparecao do talao de caixa. O direito a garantia caduca em caso de manejo Incorrecto, danos eletricos ou mecancios provocados por uso fora do fim de utilisaao accordado ou reparacao indevida por oficina nao autorizada. Todas as reparacoes poderao ser executadas exclusivamente pela PfG ou por uma oficina concessionaria. Em cada caso abrangido pelo direito a garantia, envie o aparelho defeituoso ou o componente defeituoso, franco domicilio, a PfG, incluindo breve descricao do defeito e talao de aquisicao. A PfG reserva-se o direito de reclamar o pagamento da reparacao. A PfG denega a responsabilitadore danos occasionados durante o transporte do aparelho. O direito a indemnizacao de tais danos deve ser imeditamente dirigido a companhia de transporte competente. Ficam excludos quaisquer outros direitos, especialmente com respeito aculos prejuizos resultantes de um determinado dano. Essa garantia nao afecta eventuais direitos do cliente final contra o revendedor.
