PondoSolar 250 Control - Vattenpump Pontec - Gratis bruksanvisning och manual

Produkttyp	Solardriven vattenpump för fontän
Märke	Pontec
Modell	PondoSolar 250 Control
Strömförsörjning	Solpanel med inbyggt uppladdningsbart batteri
Batteri	Inbyggd, solcellsladdning, LED-indikator
Fjärrkontroll	Ja, räckvidd 10 m
LED-belysning	Inbyggd, kabel 5 m, tändning via fjärrkontroll
Kabellängd pump	5 m
Kabellängd belysning	5 m
Solpanel	Ingår med stångset
Användning	Vattenfontän i vattenparti
Vattenflöde	Ej specificerat, men beror på solinstrålning
Tryckhöjd	Ej specificerat
Driftstemperatur	Ej specificerad, förvaras frostfritt
Rengöring	Filterhus och driftsenhet kan rengöras regelbundet
Slitdelar	Driftsenhet, filterskum, lampa, batterier
Garanti	2 år
Återvinning	Får inte kastas med hushållsavfall, batteri och batterier separat
Säkerhet	Användning av minderåriga >8 år under uppsikt; lämna inte utan uppsikt
Ingående tillbehör	Pump, solpanel, fjärrkontroll, LED-belysning, stångset, munstycken

Vanliga frågor - PondoSolar 250 Control Pontec

Vad gör jag om pumpen inte startar?

Kontrollera anslutningen till solpanelen, tryck i stickkontakten helt. Rengör solpanelen. Om batteriet är urladdat, exponera i solen i minst 4 timmar. Se till att solinstrålningen är tillräcklig.

Varför pumpar pumpen lite eller inget vatten?

Filtret kan vara igensatt: öppna filterhuset och rengör filterskummet. Munstycksenheten kan vara blockerad: ta bort och rengör den. Kontrollera även driftsenheten.

Hur rengör jag solpanelen?

Rengör solpanelen med en fuktig trasa och torka den genom att gnugga. Använd inte aggressiva produkter.

Vad gör jag om LED-lamporna inte tänds?

Kontrollera anslutningen till solpanelen. Se till att LED-belysningen är aktiverad via fjärrkontrollen. Om batteriet är urladdat, ladda det. Rengör LED-belysningen.

Fjärrkontrollen fungerar inte längre, vad gör jag?

Byt ut batteriet i fjärrkontrollen mot ett CR 2032 knappcellsbatteri. Närma dig pumpen (räckvidd max 10 m). Kontrollera anslutningen till solpanelen.

Hur underhåller jag pumpen?

Rengör apparaten minst 2 gånger per år. Demontera, rengör filterhuset, filterskummet, driftsenheten och alla delar med rent vatten och en mjuk borste. Montera ihop igen.

Hur byter jag driftsenheten?

Ta ut filterhuset, ta bort skummet, skruva försiktigt loss locket till driftsenheten (bajonettfäste), ta ut den gamla enheten, rengör eller byt, montera ihop i omvänd ordning.

Hur förvarar jag pumpen på vintern?

Följ temperaturintervallet. Om frost sannolikt, demontera apparaten, rengör den noggrant och förvara pumpen torrt, frostfritt. Förvara den nedsänkt eller på en frostfri plats.

Vilka är slitdelarna och hur byter man dem?

Slitdelarna är driftsenheten, filterskummet, lampan och batterierna. Driftsenheten byts enligt ovan. Batterierna i fjärrkontrollen är CR 2032.

Vad täcker 2-årsgarantin?

Garantin täcker material- eller tillverkningsfel i 2 år från försäljningsdatum, mot uppvisande av köpbevis. Den upphör vid felaktig användning, elektrisk eller mekanisk skada på grund av missbruk, eller obehörig reparation.

BRUKSANVISNING PondoSolar 250 Control Pontec

Merknader tilijke bruksanvisningen

Med kjøpet av produitet PondoSolar 250 Control har du gjort et godt valg.

Översätting av originalbruksanvisingen

Information omenna bruksanvisning

Med dinnya produit PondoSolar 250 Control har du gjort ett bra val.

Läs genom braksanvisingen noggrant fore Första användningstillfallet och ta reda pa hur apparaten fungerar. Alla slags arbeten som utfors pa denna apparat fär endast genomforas enigt foreliggande instruktioner.

Beakta noga sakerhetsanvisingarna, de ar en forutsattning for correkt och saker anvandning.

Forvara denna braksanvising pa ett sakert stalle. Om apparaten byter agare maste aven braksanvisingen folja med.

Symboler ienna bruksanvisning

B Hanvising till en aller flera Bilder. I detta exempel: Hanvising till bild A.

Referens till att annat kapitel.

Leveransomfattning

☐ A	Antal	Beskrivning
1 1 Pump med 5 m anslutningsledning
2	4	Munstycksforlängning
3	1	Ledstycke
4	1	Munstyckshällare
5	4	Munstyckstillbehör
6	1	Solarmodul
7	1	Jordspettsset
8	1	Fjällkontroll
9 1 LED-belysning med 5 m anslutningsledning

Ändamälsenlig användning

PondoSolar 250 Control, som ienna dokumentation betecknas som apparat, farr endast anvandas pa foljande satt:

• For att skapa en vattenfontan i dammar.
• For drift med rent vatten.
• Drift under iakttagande av tekiska data.

For apparaten galler foljande begransninger:

Kor aldrigutan vattengenomstromning.
- Pumpa aldrig andra vātskor ān vatten.
- Använd inte kombination med kemikalier, livsmedel eller lättantändiga eller explosiva ämn.

Den har enheten kan användas av barn som ar 8 ar aller ädre samt av personer med sänkt fysisk, sensorisk erler mental förmåga eller brist på erfarenhet och kunskap Förutsatt att de hälls under uppsikt eller instrueras i hur de använder enheten säkert samt de risker som kan uppsta. Barn fär inte leka med enheten. Rengöring och användarunderhäll fär inte utföras av barnutan uppsikt.

Saker drift

• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna sa att de ar skyddade och inte kan skadas, och att ingen kan snava over dem.
• Använd endast original reservdilar och tillbehör till apparaten.
• Elektriska encheter och installationer med en nominell spanning U > 12 V AC aller U >30 V DC som ligger i vatten: Gör encheter och installationer spanningsfria innan du griper ned i vattnet.
• Använd pumpen endast med solarmodulen som medfoljer.
• Låt aldrig pumpen köra torrt.
• Undvik att apparaten utsats for hards slag ell vibrationer.
• Rengör apparaten minst 2 ggr/är.
• Se till att anslutningskontakten hãlls torr.

Installation och anslutning

Gör sā här:

B

1. Anslut ledstycket till pumpen.
2. Montera ihop munstycksenheten och LED-belysningen och satt den pa pumpen.
3. Anpassa antelet munstycksforlangningar till dammens djup.
4. Koppla anslutningsledningarna fran pumpen och LED-till solarmodulen. ( Driftstart)
5. Tryck in varje stickkontakt i uttaget tills det tar emot sa att anslutningen blir vattentat.
6. Satt samman jordspettssetet och montera på solarmodulen.
   Rikta solarmodulen mot solen sa att uttagen med anslutningsledningarna pekar nedat
7. Ställ solarmodulen sa att den star i direkt solljus
8. ReCOMMENDATION: Rikta solarmodulen mot solen sa att energiniv'an blir maximal.
9. Fixera pumpen under vattenytan på ett slätt och rent underlag med sugpropparna.

Driftstart

Gor sa har:

Batteriet i apparaten ar inte laddat. Lat apparaten star i solljus under en hel dag innan den anvands for forsta gangen. Darefter kan apparaten styras med fjarrkontrollen.

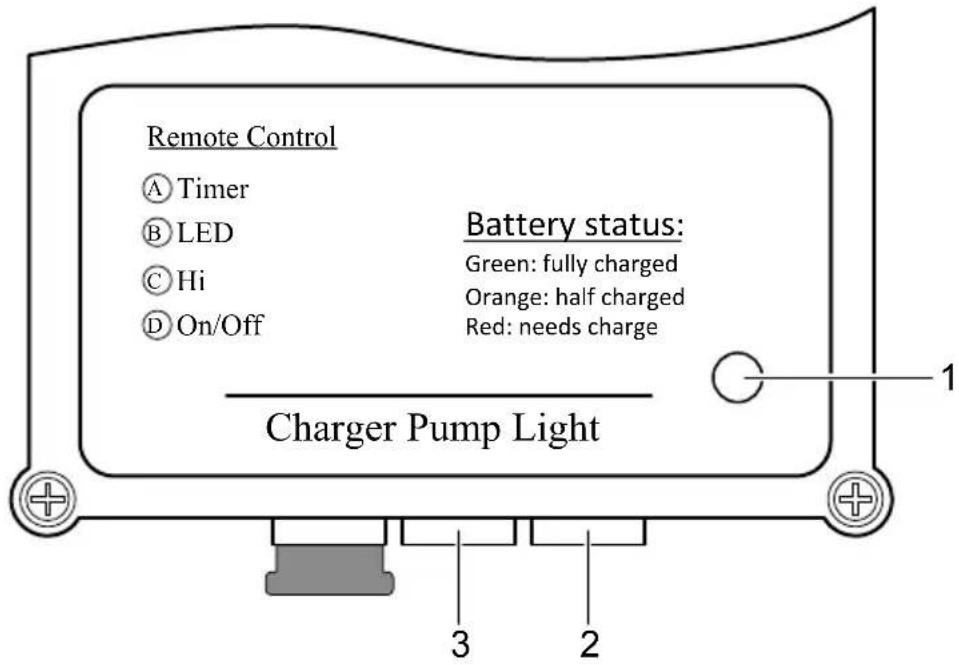

Solarmodul: Ansluttingar och markning

PSO0045

Beskrivning		Funktion
1	LED-indikering av batteriets kapacitet.	Lysdioden lyser grönt: Batteriet ar fulladdat. - Pumpen kan köra i 4 till 6 timmar
		Lysdioden lyser orange: Batteriet har laddats till hälften - Pumpen kan köra i 2 till 3 timmar
		Lysdioden lyser röttt: Batteriet ar nastan tomt och bör laddas - Pumpen kan köra i max. 1 timme
		Lysdioden släckt: Urladdningsgräsen har underskridits. - Pumpen och LED-belysningen har slagits ifràn.
2	Anslutting für LED-belysning	-
3	Anslutting für pump	-

Fjarrkontroll

D

Fjarrkontrollens rackvdd uppgar till max. 10 m.

Beskrivning		Funktion
A	Bestäm pumpens körningstid (max. 4 tim). - Innan den aktuellen inställingen kan skrivas über ske pumpen Forst slås ifrän med knappen D. Bestäm därefter dennya pumpkörningstiden med knappen A. Pumpen startar nu automatiskt	Tryck 1 × längsamt på knappen für varje timme. Indikeringsdioden blinkar med hänsyn till den inställda körningstiden. - Exempel: Avsedd körningstid für pump 3 h. Tryck A 3 × längsamt på knappen. Dioden blinkar 3 × flera gänger after varandra.
B	Slå på och ifràn lysdioderna (lyser endast i mörker)	Tryck kort på knappen
C	Ställ in pumpens matningsprestanda (5 steg)	Tryck 1 × längsamt på knappen für varje steg.
D	Slå på och ifràn pumpen	Tryck kort på knappen

Störningsåtgärder

Störning	Orsak	Atgård
Pumpen startar inte Ingen anslutting till solarmodulen	- Kontrollera ansluttingen till solarmodulen - Anslut pumpen till solarmodulen - Tryck in stickkontakten kompletti i uttaget (tills det tar emot)
	Solarmodulenär smutsig. Rengör
	Drivenhedenär blockerad Rengör
	Batteriets kapacitetär forbrukad Ladda batteriet i minst 4 timmar
	Solljusetär für svagt Rikta solarmodulen mot solen
Pumpen matar knappt aller inget var-ten	Filtret har tãppt's till Ta av filterhuset, ta ut filtrret och rengör)däfter
	Munstycksenheden har tãppt's till Dra av munstycksenheten, rengör)däfter
	Drivenhedenär slitten Byt ut
	Solljusetär für svagt Rikta solarmodulen mot solen
	Batteriets kapacitetär forbrukad. Ladda batteriet i minst 4 timmar
Lysdioderna lyser inte Ingen anslutting till solarmodulen		- Anslut LED-belysningen till solarmodulen - Tryck in stickkontakten kompletti i uttaget (tills det tar emot)
		LED-belysningen har slagits ifràn Slå på LED-belysningen
		Omgivningenär für ljus —
		Batteriets kapacitetär forbrukad Ladda batteriet i minst 4 timmar
		LED-belysningenär smutsig	Rengör
		LED-belysningenär defekt	Avfallshantera
Apparaten kan inte slås på	Batteriet i fjällkontrollenär tomt	Byt ut
	Fjällkontrollenär für länger borta	Beakta fjällkontrollens räckvidd
	Ingen anslutting till solarmodulen	- Kontrollera ansluttingen till solarmodulen - Anslut pumpen till solarmodulen - Tryck in stickkontakten kompletti i uttaget (tills det tar emot)
	Batterietärdefekt	Avfallshantera apparaten

Rengöring och unterhäll

Öm apparaten skarengoras ellunderhallas maste den forst lyfas upur vattnet.

• Använd aldrig starka rengöringsmedel eller kemiska Lösningar daß dessa kan angripa apparatens kapa eller leda till att apparatens Funktion försämras.

• Rekommenderade rengöringsmedel vid svåralkavlagringar:

• Attiks- och klorfritt hushaïlsrengöringsmedel.

Gor sa har:

1. Ta isär apparaten.
2. Dra isär munstycksenheten och LED-belysningen.
3. Rengör filterhuset och drivenheten. (→Rengör drivenheten)

4. Rengör alla delar.

5. Använd en mjuk borste for bättre rengöring.

6. Skölj delarna med klart vatten.

7. Rengör solarmodulen med en fuktig putsduk och gnid torrt.

8. Satt ihop apparaten i omvänd ordningsfoljd.

Rengör drivenheten

Gor sa hare:

C

1. Dra av filterhuset fran pumpen.
2. Ta ut filtersvampen ur filterhuset och spola sedan ur.
3. Dra av locket fran drivenheten (stickanslutting, bänd ut fösiktigt).
4. Dra ut drivenheten och rengör aller byt ut den.
5. Satt ihop apparaten i omvänd ordningsfoljd.

Batterbyte

Gor sa hare:

D

1. Vrid runt fjarrkontrollen och ta av locket.
2. Byt ut batteriet.

Användett klockbatterietavtypCR2032.

1. Stäng holjetigen.

Slitagedelar

Följande komponenter ar slitagedelar och ingär inte i garantin:

• Drivenhet och filtersvamp
  Ljuskalla
• Batterier

Förvaring / Lagring under vintern

Beakta tillatet drifttemperaturomrade. ( Tekniska data)

• Om gransvarden överskrids eller underskrids ska apparaten avinstalleras. Rengör apparaten noggrant och kontrollera om apparaten ar skadad.
• Förvara apparaten torrt och frostfritt.
• Förvara pumpen nedsänkt i vätska på frostfri plats.

Avfallshantering

Denna apparat innehäller elektroniska komponenter och fär inte kastas i hushällssoporna! Följ foreskriftema für avfallshantering.

• Klipp av kabeln sa att apparaten inte langre kan tas i drift.
• Ta ut batterierna ur apparaten och avfallshantera dem separat.

Avfallshantering med batterier

Batterier hör inte hemma i soporna. Kassera använda batterier endast via det därfor avsedda insamlingssystemet.

Avfallshantering med batterier inom EU

Som forbrukare ar du enligt lag skyldig att aterlamna anvanda batterier. Aterlamningen ar gratis.

Kassera batterier, antingen genom de offentiga retur- och atervinningsystemen i din stad eller kommun, eller lamna tillbaka batterierna dar de koptes.

Dessa beteckningar finns på batterier innehällande skadliga ämn:

Pb = batteri innehaller bly

Cd = batteri innerahaller kadmium

Hg = batteri innehäller kvicksilver

Li = batteri innehäller litium

Garantivillkor

Importoren ger två árs garanti fran inköpsdatum på material- och fabrikationsfel som kan pavisas. En forutsättning for att garantin ska kunna tas i ansprák ar att köpebevis uppvisas. Ansprák på garanti upphör att gälla vid olämpig hantering, elektriska eller mekaniska skador pga. felaktig användning samt vid ej ändamälseniga reparater som utförts av ej behöriga verkestäder. Reparationer fär endast utforas av importoren erer av verkestäder som godkänts av importoren. Vid garantiansprák maste den reklamerade apparaten erer den defekta delen Samuelkopebevis och en beskrivning av felet skickas till inköpsstället erer importoren. Inköpsstället/importoren forbehaller sig ratten att debitera für monteringskostnader. Importoren patar sig inget ansvar for transportskador. Dessa maste genast anomalas till transportfretaget. Ytterligare ansprák, oavsett vilken typ, särskilt följdskador, ar uteslutna. Denna garanti berör inte slutkonsumentens ansprák gentemot försäljaren.
