PondoSolar 250 Control - Bomba de agua Pontec - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de agua solar para fuente
Marca	Pontec
Modelo	PondoSolar 250 Control
Alimentación	Panel solar con batería recargable integrada
Batería	Integrada, carga solar, indicador LED
Mando a distancia	Sí, alcance 10 m
Iluminación LED	Integrada, cable 5 m, encendido mediante mando a distancia
Longitud del cable de la bomba	5 m
Longitud del cable de iluminación	5 m
Panel solar	Incluido con juego de varillas
Uso	Fuente de agua en estanque
Caudal de agua	No especificado, pero función de la insolación
Altura de elevación	No especificado
Temperatura de servicio	No especificada, almacenamiento protegido contra heladas
Limpieza	Cuerpo del filtro y unidad de funcionamiento limpiables regularmente
Piezas de desgaste	Unidad de funcionamiento, esponja filtrante, bombilla, pilas
Garantía	2 años
Reciclaje	No desechar con la basura doméstica; batería y pilas por separado
Seguridad	Uso por menores >8 años bajo supervisión; no dejar sin vigilancia
Accesorios incluidos	Bomba, panel solar, mando a distancia, iluminación LED, juego de varillas, boquillas

Preguntas frecuentes - PondoSolar 250 Control Pontec

¿Qué hacer si la bomba no arranca?

Verifique la conexión al panel solar, inserte completamente el conector macho. Limpie el panel solar. Si la batería está descargada, expóngala al sol durante al menos 4 horas. Asegúrese de que la radiación solar sea suficiente.

¿Por qué la bomba expulsa poca o ninguna agua?

El filtro puede estar obstruido: abra el cuerpo del filtro y limpie la esponja filtrante. La unidad de boquilla puede estar obstruida: retírela y límpiela. Verifique también la unidad de funcionamiento.

¿Cómo limpiar el panel solar?

Limpie el panel solar con un paño húmedo y séquelo frotando. No use productos agresivos.

¿Qué hacer si los LED no se encienden?

Verifique la conexión al panel solar. Asegúrese de que la iluminación LED esté activada mediante el mando a distancia. Si la batería está descargada, cárguela. Limpie la iluminación LED.

El mando a distancia no funciona, ¿qué hago?

Reemplace la pila del mando a distancia por una pila de botón CR 2032. Acérquese a la bomba (alcance máximo 10 m). Verifique la conexión al panel solar.

¿Cómo mantener la bomba?

Limpie el aparato al menos 2 veces al año. Desmonte, limpie el cuerpo del filtro, la esponja filtrante, la unidad de funcionamiento y todas las piezas con agua limpia y un cepillo suave. Vuelva a montar.

¿Cómo reemplazar la unidad de funcionamiento?

Extraiga el cuerpo del filtro, retire la esponja, desenrosque la tapa de la unidad de funcionamiento con cuidado (bayoneta), saque la unidad gastada, limpie o reemplace, luego vuelva a montar en orden inverso.

¿Cómo almacenar la bomba en invierno?

Respete el rango de temperatura. Si es probable que haya heladas, desinstale el aparato, límpielo cuidadosamente y almacene la bomba en un lugar seco y protegido contra heladas. Consérvela sumergida o en un lugar sin heladas.

¿Cuáles son las piezas de desgaste y cómo reemplazarlas?

Las piezas de desgaste son la unidad de funcionamiento, la esponja filtrante, la bombilla y las pilas. La unidad de funcionamiento se reemplaza como se indicó anteriormente. Las pilas del mando a distancia son CR 2032.

¿Qué cubre la garantía de 2 años?

La garantía cubre defectos de material o fabricación durante 2 años a partir de la fecha de venta, previa presentación del comprobante de compra. Se anula en caso de uso no conforme, daño eléctrico o mecánico debido a mal uso, o reparación no autorizada.

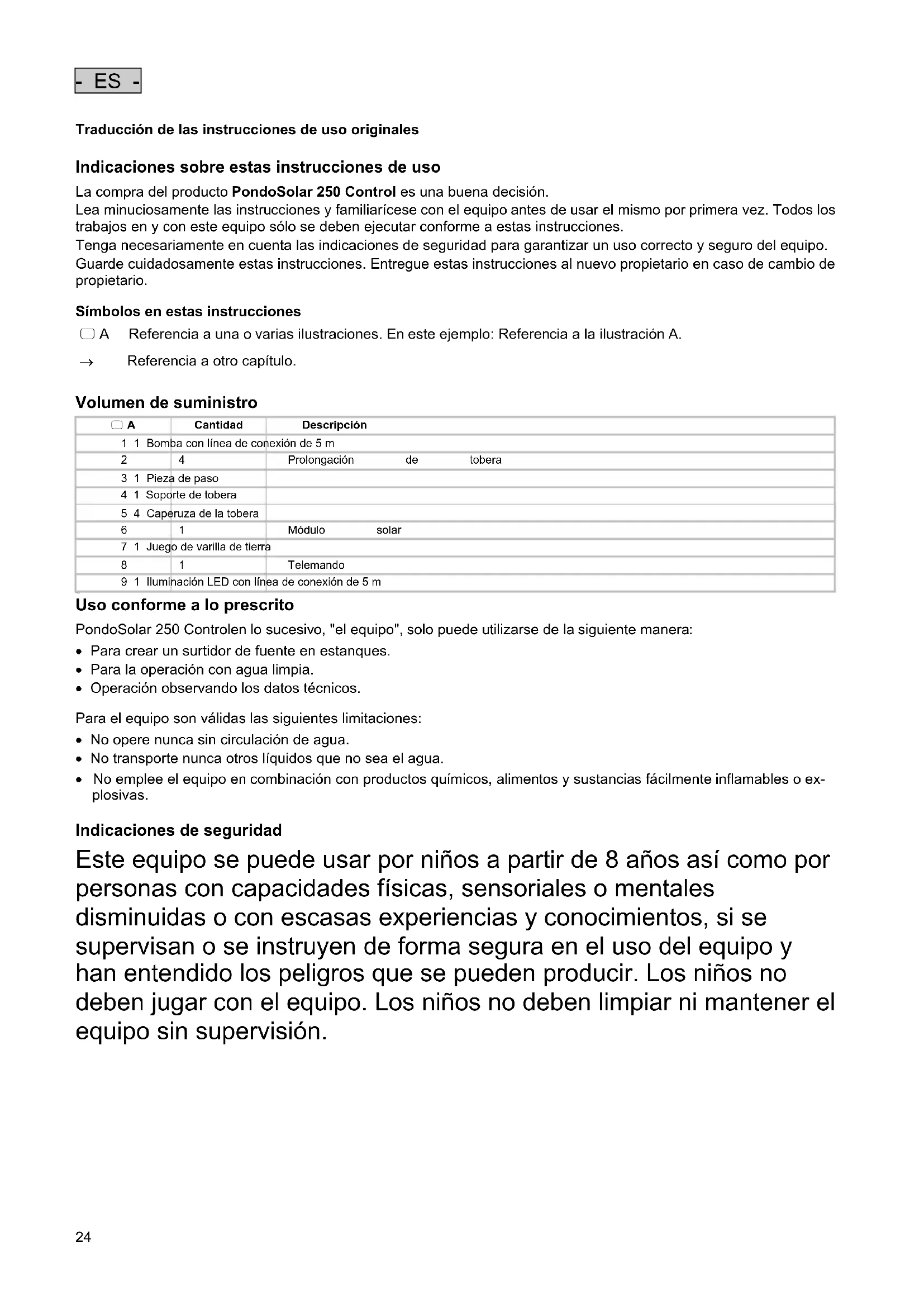

MANUAL DE USUARIO PondoSolar 250 Control Pontec

Traducción de las instrucciones de uso originales

Indicaciones sobre estas instrucciones de uso

La compra del producto PondoSolar 250 Control es una buena decision.

Lea minuciosamente las instrucciones y familiaricese con el equipo antes de usar el mesmo por primera vez. Todos los travaos en y con este equipo solo se deben executar conforme a estas instrucciones.

Tenga necessities in cuesta las indicaciones de seguridad para garantizar un uso correcto y seguro del equipo.

Guarde cuidadosamente estas instrucciones. Entregue estas instrucciones al nuevo propietario en caso de cambio de proprietario.

A Referencia a una o varias ilustraciones. En este exemple: Referencia a la ilustracion A.

Referencia aanother capitulo.

Volumen de suministro

☐ A	Cantidad	Descripción
1 1 Bomba con ligne de conexión de 5 m
2	4	Prolongación de tobera
3 1 Pieza de bajo
4 1 Soporte de tobera
5 4 Caperuza de la tobera
6	1	Módulo solar
7 1 Juego de varilla de tierra
8	1	Telemando
9 1 Iluminación LED con ligne de conexión de 5 m

PondoSolar 250 Controlen lo sucesivo, "el equipo", solo可以选择 utiliser de lasumaiente manera:

• Para create un surtidor de fuente en estanques.
• Para la operación con agua limpia.
• Operación observando los datos tíncinos.

Para el equipo son validas las siguientes limitaciones:

• No opere nunca sin circulación de agua.
• No transporte nunca以及其他 liquidos que no sea el agua.
• No emlee el equipo en combinacion con productos quimicos, alimentos y sustancias fácilmente inflamables o explasivas.

Indicaciones de seguridad

Este equipo se pueda usar por niños a partir de 8 años asi como por personas con capacities físicas, sensoriales o mentales disminuidas o con escalas experiencias y conocimientos, si se supervisan o se instruyen de forma segura en el uso del equipo y han sentido los peligros que se pueda producir. Los niños no debenninger con el equipo. Los niños no deben limpar nimantener el equipo sin supervisión.

• No transporte ni tire el equipo por la linea electrica.
• Tienda las lineas con proteccion contra daños y garantice que ninguna persona tropiece con ellas.
• Emplee solo piezas de recambio y accesorios originales para el equipo.
• Equipos electricos e instalaciones con tensión asignada U > 12 V CA o U >30 V CC que se encontrartran en el agua: Desconecte los equipos y las instalaciones de la tensión antes de tocar en el agua.
• Opere la bomba solo con el modulo solar contenido en el suministro.
• No doit que la bomba funciona en seco.
• Evite sacudidas y golpes fuertes del equipo.
• Limpie el equipo como minimum 2 vezes al año.
• Mantenga seca la clavija de conexión.

Emplazamente y connexion

1. Colque la pieza de paso en la bomba.

2. Monte la unidad de tobera y la iluminacion LED y conectelas con la bomba.

3. Adapte la cantidad de prolongaciones de toberas a la profundidad del estanque.

4. Una las lineas de connexion de la bomba y de la iluminacion LED con el modulo solar. ( Puesta en marcha)

5. Presione cada clavija de enchufe hasta el tope en el conector para que la conexión está impermeable.
6. Conecte el juego de varilla de tierra y colóquelo en el modulo solar.
7. Alinee el modulo solar de forma que los conectores con las lineas de connexion indiquen hacer abajo.
8. Emplace el modulo solar expuesto directamente al sol.
9. Recomendacion: Alinee el modulo solar al sol de forma que se alcance el máximo rendimiento energetico.
10. Fije la bomba bajo el agua sobre una base lisa y limpia usingo las ventosas.

Puesta en marcha

Proceda de la forma suiviente:

El acumulador del equipo no está cargado. Antes deemployar el equipo por primera vez expoingalo un dia completo a la radiacion solar. Opere a continuacion el equipo con el telemando.

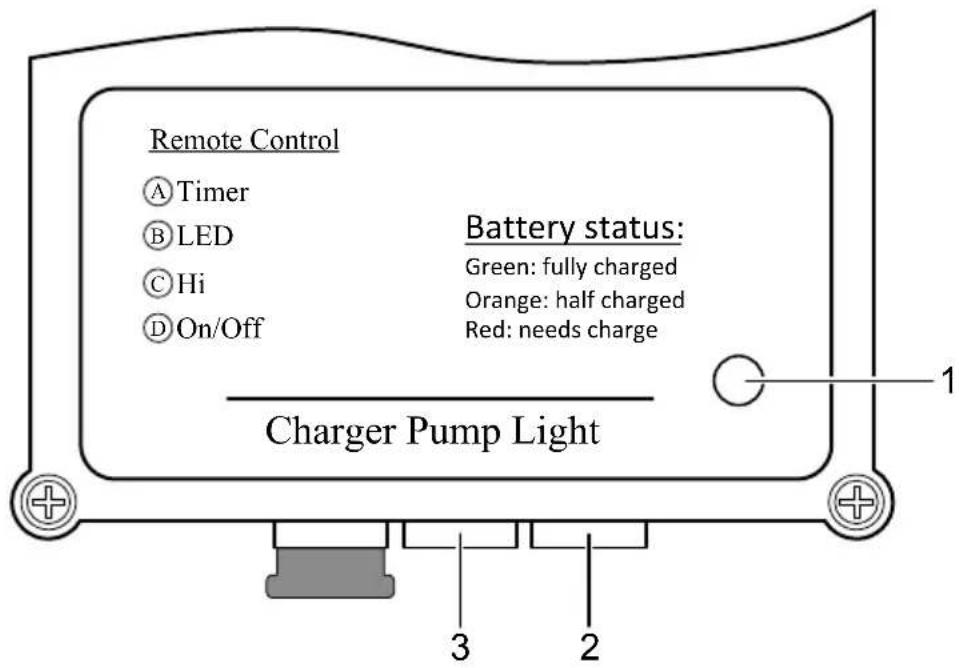

Modulo solar: Conexiones y rotulación

PSO0045

Descripción		Función:
1	Indicación LED capacité del accumulator	El LED se ilumina verde: El accumulator está cargado. - Posible tiempo de marcha de la bomba: 4 a 6 horas
		El LED se ilumina naranja: Accumulator descargado hasta la mitad. - Posible tiempo de marcha de la bomba: 2 a 3 horas
		LED se ilumina rojo: El accumulator casi está vacío y se debe cargar - Posible tiempo de marcha de la bomba: menos de 1 hora
		LED desconnectado: El accumulator está por debajo de su limite de descarga. - La bomba y la iluminación LED está desconnectadas.
2	Clavija de connexion iluminación LED	—
3	Clavija de connexion bomba	—

Telemando

D

El alcance maximo del telemando es de 10m

Descripción		Función:
A	Determine el tiempo de marcha de la bomba (máx. 4 h). - Desconectar la bomba con la tecla D para reescribir el ajuste actual y determinar despues el nuevo tiempo de marcha de la bomba con la tecla A. La bomba arranca automatistically	Pulsar lentamente la tecla para cada hora 1 x. El diodo de in-dicación parpadea en correspundencia al tiempo de marcha de la bomba ahora ajustado. - Ejemplo: Tiempo de marcha deseado de la bomba 3 h. Pulsar lenta y sucesivamente la tecla A 3 x. El diodo par-padea varias vezes 3 x sucesivamente
B	Conexión y desconexión de los LEDs (sólo se iluminan cuando está oscuro)	Pulsar brevemente la tecla
C	Ajustar la capacité de transporte de la bomba (5 escalones)	Pulsar lentamente la tecla para cada escalón 1 x.
D	Conexión y desconexión de la bomba	Pulsar brevemente la tecla

Eliminación de fallos

Fallo	Causa	Acción correctora
La bomba no arranca Ninguna conexión modularo solar		- Comprobar la conexión al modularo solar - Conectar la bomba en el modularo solar - Presionar la clavija de enchufe completa-mente (hasta el tope) en el conector.
	El;módulo solar está sucio. Limpiar
	La unidad de rodadura estábloqueada Limpiar
	La capacité del accumulator está agotada. Cargar el accumulator 4 horas comominimum.
	Muy.poca radiación solar Alinear el;módulo solar al sol.
La bomba casi no transporte o no transporte.	El filtrostá obstruido Desmontar la carcasa del filtrost, sacar el filtrory limpiarlo
	La unidad de tobera está obstruida SACar la unidad de toberay limpiarla
	La unidad de rodadura está desgastada Sustituir
	Muy.poca radiación solar Alinear el;módulo solar al sol.
	La capacité del accumulator está agotada. Cargar el accumulator 4 horas como minimum.
Los LEDs no se iluminan No hay conexión al;módulo solar		- Conectar la iluminación LED en el;módulo solar - Presionar la clavija de enchufe completa-mente (hasta el tope) en el conector.
	La iluminación LED estádesconectada Conectar la iluminación LED
	Entorno muy claro —
	La capacité del accumulator está agotada. Cargar el accumulator 4 horas como minimum.
	La iluminación LED estásucia. Limpiar
	La iluminación LED estádefectuosa. Deeschar
El equipo no se pueda conectar. La batería del telemento está agotada Sustitui
	Distancia al telemando muy lejos	Tener en cuenta el alcance del telemando.
	No hay conexión al;módulo solar	- Comprobar la conexión al;módulo solar - Conectar la bomba en el;módulo solar - Presionar la clavija de enchufe completa-mente (hasta el tope) en el conector.
	Accumulador defectuoso	Deeschar el equipo.

Limpieza y mantenimiento

El equipo se Tiene que sacar del agua para realizar los problemas de limpieza yostenimiento.

Limpieza del equipo

• No emplee por ninguna raison produits de limpieza o soluciones quimicas agresivas, porque se peut corroer la carcasa o mermar el funcionaimiento.

• Productos de limpieza recomendados en caso de calcificaciones persistentes:

• Productos de limpieza domesticos sin vinagre y cloro.

Procedade de la forma suiviente:

1. Desmonte el equipo.
2. Separe la unidad de tobera y la iluminacion LED.
3. Limpie la carcasa del filtró y la unidad de rodadura. (→ Sustitución de la unidad de rodadura)

4. Limpie todas las piezas.

5. Emplee un cepillo suave para apoyar la limpieza.

6. Enjuague todas las piezas con agua clara.

7. Limpie el modulo solar con un paño de limpieza humedo y sequelo.

8. Monte el equipo en secuencia contraria.

Sustitución de la unidad de rodadura

Procedade la forma seguiente:

C

1. Limpie la carcasa de bajo de la bomba.
2. Quite la esponja filtrante de la carcasa del filtro y enjuáguela.
3. Quite la cubierta de la unidad de rodadura (cierre de enchufe, sacar cuidadosamente).
4. Saque la unidad de rodadura y limpiela o sustitúyala.
5. Monte el equipo en secuencia contraria.

-ES

Cambio de la bateria

Proceda de la forma sugiuente:

D

1. Invierta el telemando y quite la cubierta.

2. Sustituya la bateria.

3. Emplee una pila botón del tipo CR 2032.

4. Cierre de nuevo la cubierta.

Piezas de desgaste

Los siguientes componentes son piezas de desgaste y no entran en la prestacion de garantia:

• Unidad de rodadura y esponja filtrante
• Bombilla
• Accumuladores/ baterias

Almacenimiento / Conservacion durante el invierno

Tenga en cuenta la gama permissible de la temperatura de servicios. ( Datos技术和s)

Desinstale el equipo si los values estan por encima o por bajo de los values limites. Limpie minuciosamente el equipo y compruebe si está dañado.
- Almacene el equipo en un lugar seco y protegado contra heladas.
- Almacene la bomba sumergida y protegida contra heladas.

Desecho

Este equipo contiene componentes electrónicos y está prohibido desecharlo en la basura domérica. Use para este el sistema de recogida previsto.

• Corte los cables para inutilizar el equipo.
• Quite los acumuladores y baterías cambiables y desechelos porSeparated.

Desecho de las pilas usadas

No desche las pilas en la basura domestica. Desche las pilas usadas solo a trovés de un systema de recogida de pilas.

Desecho de las pilas bajo de la Comunidad Europea

como consumidor Vd. está obligado legalmente aOOTRGAR las pilas usadas.La recogida es gratuita.

Deseche las pilas a trovés de los sistemas de recogida y reciclaje Públicos en su Ciudad o@municipio o entregue las pilas al lugar donde las compró.

Vd. encontrar este symbolo en las pilas que contienen sustancias nocivas:

Pb = La pila contiene plomo

Cd = La pila contiene cadmio

Hg = La pila contiene mercurio

Li = La pila contiene litio

Condiciones de garantía

PfG concede 2 años de garantía a partir de la Fecha de vente por defectos de material y de fabricación comprobados. La condidión para la prestación de garantía es la presentación del comprobante de compra. El derecho to garantia cada en caso de una manipulación inadequada, daños electricos o mecánicos debido a un uso indebido yeworkos de reparación inadequados realizados por talleres no autorizados. Los trabajo de reparación solo se deben executar por PfG o talleres autorizados por PfG. En caso de presentación de derechos a garantía envie el equipo reclamado o el componente defectuoso con una descripción del defecto y el comprobante de compra franco domicilio a PfG. PfG se reserva el derecho to reclamar los costes de montaje. PfG no se responsabiliza por los daños de transporte. Los daños de transporte seienen que reclamar de inmediato a laagencya de transporte. Quedan excluidosequalquier otro derecho y especially los derechos por daños consecuencias.Esta garantía no afecta los derechos del cliente finalrente alcomerciante.
