PondoSolar 250 Control - Vesipumppu Pontec - Ilmainen käyttöohje ja opas

Tuotetyyppi	Aurinkokäyttöinen suihkulähdepumppu
Merkki	Pontec
Malli	PondoSolar 250 Control
Virtalähde	Aurinkopaneeli, jossa on sisäänrakennettu ladattava akku
Akku	Sisäänrakennettu, aurinkolataus, LED-merkkivalo
Kaukosäädin	Kyllä, kantama 10 m
LED-valaistus	Sisäänrakennettu, kaapeli 5 m, sytytys kaukosäätimellä
Pumpun kaapelin pituus	5 m
Valaistuskaapelin pituus	5 m
Aurinkopaneeli	Mukana tankosarja
Käyttö	Suihkulähde vesiaiheessa
Vesivirtaus	Ei määritelty, mutta riippuu auringonpaisteesta
Nostokorkeus	Ei määritelty
Käyttölämpötila	Ei määritelty, varastointi pakkaselta suojattuna
Puhdistus	Suodatinrunko ja toimintayksikkö puhdistettavissa säännöllisesti
Kulutusosat	Toimintayksikkö, suodatinmassa, lamppu, paristot
Takuu	2 vuotta
Kierrätys	Ei saa heittää sekajätteeseen, akku ja paristot erikseen
Turvallisuus	Alle 8-vuotiaiden käyttö valvonnassa; ei saa jättää ilman valvontaa
Mukana tulevat lisävarusteet	Pumppu, aurinkopaneeli, kaukosäädin, LED-valaistus, tankosarja, suuttimet

Usein kysytyt kysymykset - PondoSolar 250 Control Pontec

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista aurinkopaneelin liitäntä, työnnä urospistoke kokonaan sisään. Puhdista aurinkopaneeli. Jos akku on tyhjä, altista auringolle vähintään 4 tuntia. Varmista, että auringon säteily on riittävä.

Miksi pumppu tuottaa vähän tai ei ollenkaan vettä?

Suodatin voi olla tukossa: avaa suodatinrunko ja puhdista suodatinmassa. Suutinyksikkö voi olla tukossa: irrota ja puhdista se. Tarkista myös toimintayksikkö.

Kuinka puhdistaa aurinkopaneeli?

Puhdista aurinkopaneeli kostealla liinalla ja kuivaa hankaamalla. Älä käytä voimakkaita puhdistusaineita.

Mitä tehdä, jos LEDit eivät syty?

Tarkista aurinkopaneelin liitäntä. Varmista, että LED-valaistus on aktivoitu kaukosäätimellä. Jos akku on tyhjä, lataa se. Puhdista LED-valaistus.

Kaukosäädin ei toimi, mitä tehdä?

Vaihda kaukosäätimen paristo CR 2032 -nappiparistoon. Lähesty pumppua (enimmäiskantama 10 m). Tarkista aurinkopaneelin liitäntä.

Kuinka huoltaa pumppua?

Puhdista laite vähintään 2 kertaa vuodessa. Pura, puhdista suodatinrunko, suodatinmassa, toimintayksikkö ja kaikki osat puhtaalla vedellä ja pehmeällä harjalla. Kokoa takaisin.

Kuinka vaihtaa toimintayksikkö?

Ota suodatinrunko ulos, poista suodatinmassa, kierrä toimintayksikön kansi varovasti auki (bajonettikiinnitys), ota vanha yksikkö pois, puhdista tai vaihda, ja kokoa vastakkaisessa järjestyksessä.

Kuinka varastoida pumppu talvella?

Noudata lämpötila-aluetta. Jos on pakkasvaara, irrota laite, puhdista huolellisesti ja varastoi pumppu kuivassa, pakkaselta suojattuna. Pidä se upotettuna tai pakkasvapaassa paikassa.

Mitkä ovat kulutusosat ja miten ne vaihdetaan?

Kulutusosia ovat toimintayksikkö, suodatinmassa, lamppu ja paristot. Toimintayksikkö vaihdetaan kuten yllä. Kaukosäätimen paristot ovat CR 2032.

Mitä 2 vuoden takuu kattaa?

Takuu kattaa materiaali- ja valmistusvirheet 2 vuoden ajan myyntipäivästä, ostokuitin esittämisellä. Se raukeaa, jos laitetta on käytetty virheellisesti, sähkö- tai mekaaninen vaurio on aiheutunut väärästä käytöstä, tai sitä on korjattu luvattomasti.

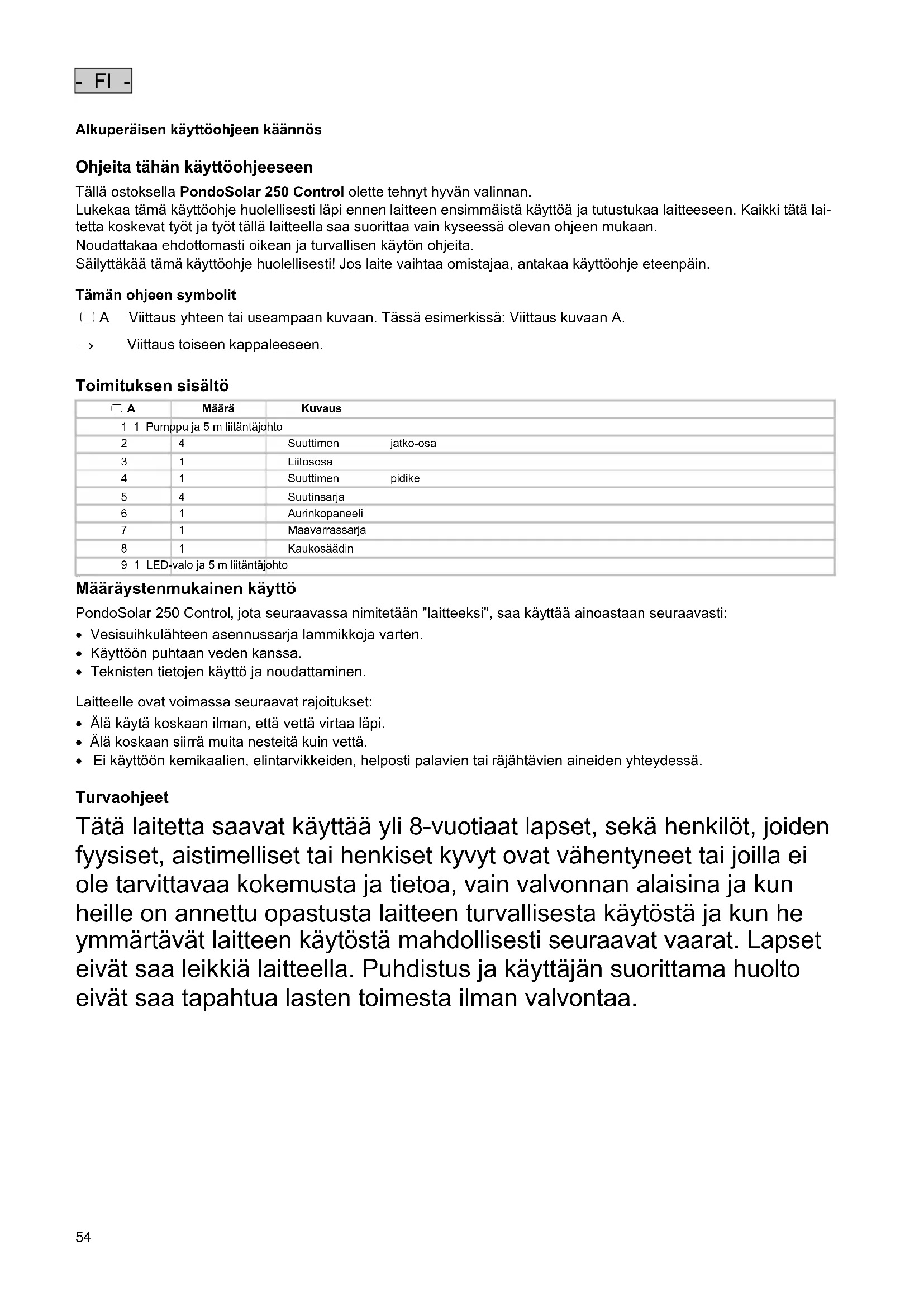

KÄYTTÖOHJE PondoSolar 250 Control Pontec

Alkuperäisen käytöohjeen kännös

Ohjeita tähän käytöohjeeseen

Tällä ostoksella PondoSolar 250 Control olette tehnyt hyvän valinnan.

Lukekaa täm käytöohje huolellisesti lapi ennen laitteen ensimmäista käytöä ja tutustukaa laitteseen. Kaikki tata lai-tetta koskevat tyot ja työt tälla laitteella saa suorittaa vain kyseessä olevan ohjeen mukaan.

Noudattakaa ehdottomasti oikean ja turvallisen kayton ohjeita.

Sälyttäkää tämä käyttoohje huolellisesti! Jos laite vaihtaa omistajaa, antakaa käyttoöhje eteenpän.

Tāmān ohjeen symbolit

A Viittaus yhteen tai useampaan kuvaan. Tass esimerkissa:Viittaus kuvaan A.

Viittaus toiseen kappaleeseen.

Toimituksen sisälto

☐ A	Märä	Kuvaus
1 1 Pumppu ja 5 m liitäntäjohto
2	4	Suuttimen jatko-osa
3	1	Liitososa
4	1	Suuttimen pidike
5	4	Suutinsarja
6	1	Aurinkopaneeli
7	1	Maavarrassarja
8	1	Kaukosäädin
9 1 LED-valo ja 5 m liitäntäjohto

Märäystenmukainen käytto

PondoSolar 250 Control, jota seuraavassa nimitetään "laitteksi", saa käyttaa ainoastaan seuraavasti:

• Vesisuihkulähteen asennussarja lammikkoja varten.
• Kayttoon puhtaan veden kanssa.
  Teknisten tietojen kaytto ja noudattaminen.

Laitteelle ovat voimassa seuraavat rajoitukset:

• Älä käytä koskaan ilman, etta vettä virtaa lapi.
• Alä koskaan siirr muita nesteitä kuin vetta.
• Ei käytöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhteydessä.

Turvaohjeet

Tata laitetta saavat käytää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla eie ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun/heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärätvät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käytäjan suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.

Turvallinen käytö

• Laitetta ei saa kantaa tai vetäa sahköjohdosta.
• Johdot on asennettava niin, etta ne eivat päase vauroitumaan ja että kukaan ei kompasta niihin.
• Laitteessa saa käyttaa vain alkuperäisia varaosia ja lisātarvikkeita.
• Sähkölaitteet ja sahköasennukset, joiden nimellisjannite U > 12 V AC tai U >30 V DC, jotka ovat vedessä: Kytke laitteet ja asennukset jannitteettömiksi, ennen kuin kosketat veteen.
• Käytä pumppuva vain toimitukseen sisältyvällä aurinkopaneelilla.
• Pumppua ei saa käyttaa kuivakäynnilla.
• Laitteeseen ei saa kohdistaa kovia iskuja eikä sitä saa ravistaa.
• Puhdista laite vahintaan 2 kertaa vuodessa.
• Pidä pistoliittimet aina kuivana.

Paikalleen asettaminen ja kytkeminen

Toimit nain:

B

1. Kiinnita liitososa pumppuun.

2. Kokoa suutinyksikkö ja LED-valo ja kiinnitta pumppuun.

3. Mukauta kāytettävien suuttimen jatko-osien märä lammikon syvyteen.

4. Yhdistä pumpun ja LED-valon liitantäjohdot aurinkopaneeliin. (→ Kaytöönotto)

5. Paina jokainen pistoke vasteseen saakka liittimeen, jotta liitantä on vesitiivis.

6. Kokoa maavarrassarjan osat yhteen ja kiinnitta se aurinkopaneeliin.

Kohdista aurinkopaneeli siten, etta liittimet ja liitantajohdot osoittavat alaspain.

1. Kohdista aurinkopaneeli suoraan aurinkoa kohti.
2. Suositus: Kohdista aurinkopaneeli aurinkoon niin, etta se keräa aurinkoenergiaa mahdollisimman tehokkaasti.
3. Kiinnäpumppu imukupeilla veden alle tasaiselle, puhtaalle pohjalle.

Käytöönotto

Toimit nain:

Laitteen akku ei ole ladattu. Ennen laitteen ensimmäistä käyttoa sen on annettava olla auringonvalossa yhden paivan ajan. Sen jälkeen laitetta käytetän kaukosätimellä.

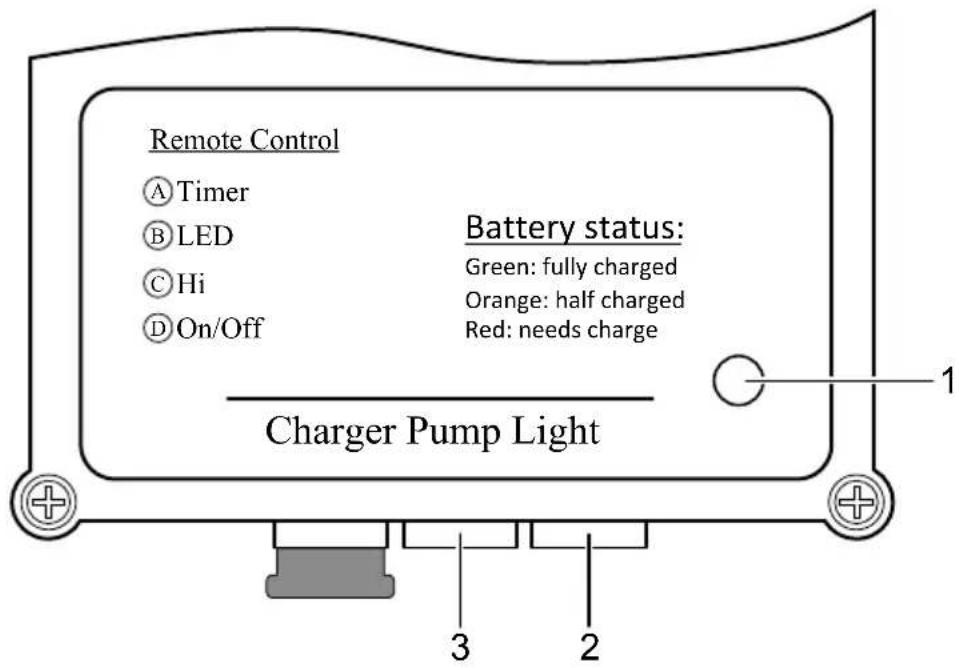

Aurinkopaneeli: Liitannat ja merkinnat

PSO0045

Kuvaus		Toiminta
1	Akkukapasiteetin LED-näytö	LED palaa vihreänä: Akku on tãyteen ladattu. - Mahdollinen pumpun kãntyiaika 4 - 6 tuntia
		LED palaa oransina: akku on puoliki kadattu. - Mahdollinen pumpun kãntyiaika 2 - 3 tuntia
		LED palaa punaisena: akku on lãhes tyhjä, ja se on ladattava. - Mahdollinen pumpun kãntyiaika alle 1 tunti
		LED ei pala: Akun tyhjentymisraja on alittunut. - Pumppu ja LED-valo on kytketty pois pãltä.
2	LED-valojen liitäntävastake	—
3	Pumpun liitäntävastake	—

Kaukosaadin

D

Kaukosaatimen toimintasäde on enintään 10 m.

Kuvaus		Toiminta
A	Pumpun käntyian määritys (enint. 4 h). - Kytke tämänhetkisen säädön korvaamiseksi pumppu painikkeellä D pois päälä tja määritä sitten painikkeellä A uusi pumpun käntyiaika. Pumppu käynnistyy silloin auto-maattisesti	Paina painiketta jokaiselle tunnille 1 × kerran hitaasti. Näytödiodi vilkkuu nyt säädettyä pumpun käntyiaika va-staavasti. - Esimerkki: Paina haluamaasi pumpun käntyiaika 3 h. painiketta A 3 × hitaasti peräkkäin. Diodi vilkkuu useita kertoja 3 × peräkkäin
B	LED-valojen päälle- ja poiskytkentä (palavat vain pimeällä)	Paina painiketta lyhyesti
C	Säädä pumpun pumpauusteho (5 tehoa)	Paina painiketta jokaiselle teholle 1 × kerran hitaasti
D	Pumpun päälle- ja poiskytkentä	Paina painiketta lyhyesti

Häirönpoisto

Härlö	Syy	Korjaus
Pumppu ei käynnisty Ei yhteyttä aurinkopaneellin			- Tarkasta yhteys aurinkopaneeliin - Yhdistä pumppu aurinkopaneeliin - Paina pistoke kokonaan (vasteeseen saakka) liittimeen

Puhdistus ja huoIto

Nosta laite vedestä puhdistusta tai huoltoa varten.

Laitteen puhdistus

• Älä missän tapauksessa käytä syövytäviä puhdistusaineita tai kemialisia liuottimia, koska ne voivat syövytäa koteloa tai aiheuttaa toimintahäiriöitä.
  Pinttyneisin kalkkijäämän suositeltu puhdistusaine:

Yleispuhdistusaineet, jotka eivat sisall etikkaa tai klooria.

Toimit nain:

1. Pura laite osiin.
2. Irrota suutinyksikkö ja LED-valo toisistaan.
3. Puhdista suodatinkotelo ja kayntiyksikko. ( Kayntiyksikon vaihto)

4. Puhdista kaikki osat.

5. Käytä apuna pehmeää harjaa.

Huuhtele osat puhtaalla vedella.

1. Puhdista aurinkopaneeli kostealla liinalla ja kuivaa huolella.
2. Kokoa laite painvastaisessa järjestyksessä.

Käntyiksön vaihto

Toimit nain:

C

1. Irrota suodatinkotelo pumpusta.
2. Poista suodatinsieni suodatinkotelosta ja huuhtele.
3. Irrota käntyksikon kansi (pistolitanta, nosta varovasti pois).
4. Vedä käyntiyksikkö ulos ja puhdista tai vaihda se.
5. Kokoa laite painvastaisessa järjestyksessä.

Paristojen vaihto

Toimit nain:

D

1. Kännä kaukosaadin toisin pain ja poista kansi.

2. Vaihda paristo.

3. Käytä paristoja typpiä CR 2032.

4. Sulje kansi uudelleen.

Kuluvat osat

Seuraavat componentit ovat kuluvia osia, eivatka kuulu takuun piirin:

Käntyiyskkö ja suodatinvaalto
- Lamppu
Akut/paristot

Varastointi/talvisäilytys

Noudata salittua käytölampötila-aluetta. ( Tekniset tiedot)

• Irrota laite asennuspaikasta, jos käytöllampötila ylittä tai alittaa raja-arvot. Puhdista laite perusteellisesti ja tarkista, että siinä ei ole vaurioita.
• Laite on varastoitava kuivassa ja jäätymiseltä suojatussa paikassa.
• Säilytä pumppua kokonaan upotettuna ja paikassa, jossa se ei pääse jaatmaän.

Havittäminen

Tämä laite sisältaa elektronisia rakenneosia, eikä sitä saa havittä kotitalousjatteiden mukana! Käytä sitä varten olemassaolevaa palautsjärestelmää.

• Tee laitteesta tataennen kayttokelvoton leikkaamalla kaepilit poikki.
• Poista vaihtoa varten tarkoitetut akut ja paristot ja havitta ne erikseen.

Paristojen havittaminen

Paristot eivat kuulu kotitalousjatteisin. Vie kaytetyt paristot ainoastaan niitavarten jarestettyihin kerayspisteisin.

Paristojen havittäminenEuroopanYhteisonsisallä

Kuluttaja on lainsäddannon kautta velvoitetu tomittamaan käytetyt paristot asianmukaisin keräyspisteisiin. Palautuk-sesta ei saa maksua.

Havita paristot joko kaupunkisi tai kuntasi yleisten vastaanotto- ja kierratysjärkestelmien kautta tai palauta paristot takaisin likkeeseen, josta ne ostettiin.

Nämä merkinnät lóydät haitallisia aineita sisälävista paristoista:

Pb = paristo sisältaa lyijya

Cd = paristo sisaltaa kadmiumia

Hg = paristo sisältaa elohopeaa

Li = paristo sisältaa litiumia

Takuuehdot

PfG antaa 2 vuoden takuun myntipäivästa laskettuna, takuu koskee todistettavia materiaali- ja valmistusvirheitä. Takuun edellytyksena on ostokuitin esittäminen. Takuuvaatimus raukeaa epääasianmukaisen käsittelyn, värärinkäytön aiheuttaman sähkö- tai mekanisen vauroitumisen sekä ei-valtuutetujen korjaamojen epääasianmukaisen korjauksen seurauksena. Vain PfG tai PfG:n valtuutetut korjaamot savat suorittaa korjauksia. Takuuvaatimumsten voimaan saattamiseksi on lahetettä reklamoitu laite tai viallinen osa virheenkuvauksen ja ostokuitin kera PfG -yhtiöle vapaasti tehtaan. PfG pidättä oikeuden laskuttaa asennuskustannukset. PfG ei vastaa kuljetusvahingoista. Ne on ilmoitettava valittomästi kuljetusyhtiölle. Kaikki muunlaiset vaatimukset, erityisesti koskien seurauksena syntyneitä vahinkoja, on suljetu pois. Tamä takuu ei koske loppuasiakkaan myjälikettä vastaan esittämä vaatimucksia.
