Produkttyp	Solar-Wasserpumpe für Brunnen
Marke	Pontec
Modell	PondoSolar 250 Control
Stromversorgung	Solarmodul mit integriertem wiederaufladbarem Akku
Akku	Integriert, Solarladung, LED-Anzeige
Fernbedienung	Ja, Reichweite 10 m
LED-Beleuchtung	Integriert, Kabel 5 m, Einschaltung per Fernbedienung
Pumpenkabellänge	5 m
Kabellänge Beleuchtung	5 m
Solarmodul	Inklusive mit Stangenset
Verwendung	Wasserfontäne in einem Wasserbecken
Wasserdurchfluss	Nicht angegeben, abhängig von Sonneneinstrahlung
Förderhöhe	Nicht angegeben
Betriebstemperatur	Nicht angegeben, frostfrei lagern
Reinigung	Filtergehäuse und Funktionseinheit regelmäßig reinigbar
Verschleißteile	Funktionseinheit, Filterschaum, Glühlampe, Batterien
Garantie	2 Jahre
Recycling	Nicht mit dem Hausmüll entsorgen, Akku und Batterien getrennt
Sicherheit	Verwendung durch Minderjährige >8 Jahre unter Aufsicht; nicht unbeaufsichtigt lassen
Mitgeliefertes Zubehör	Pumpe, Solarmodul, Fernbedienung, LED-Beleuchtung, Stangenset, Düsen

Häufig gestellte Fragen - PondoSolar 250 Control Pontec

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie die Verbindung zum Solarmodul, stecken Sie den Stecker vollständig ein. Reinigen Sie das Solarmodul. Wenn der Akku entladen ist, setzen Sie ihn mindestens 4 Stunden der Sonne aus. Stellen Sie sicher, dass die Sonneneinstrahlung ausreichend ist.

Warum fördert die Pumpe wenig oder kein Wasser?

Der Filter kann verstopft sein: Öffnen Sie das Filtergehäuse und reinigen Sie den Filterschaum. Die Düseneinheit kann verstopft sein: Entfernen und reinigen Sie sie. Überprüfen Sie auch die Funktionseinheit.

Wie reinige ich das Solarmodul?

Reinigen Sie das Solarmodul mit einem feuchten Tuch und trocknen Sie es durch Reiben ab. Verwenden Sie keine aggressiven Reinigungsmittel.

Was tun, wenn die LEDs nicht leuchten?

Überprüfen Sie die Verbindung zum Solarmodul. Stellen Sie sicher, dass die LED-Beleuchtung über die Fernbedienung aktiviert ist. Wenn der Akku entladen ist, laden Sie ihn. Reinigen Sie die LED-Beleuchtung.

Die Fernbedienung funktioniert nicht mehr, was tun?

Ersetzen Sie die Batterie der Fernbedienung durch eine Knopfzelle CR 2032. Nähern Sie sich der Pumpe (max. Reichweite 10 m). Überprüfen Sie die Verbindung zum Solarmodul.

Wie pflege ich die Pumpe?

Reinigen Sie das Gerät mindestens 2 Mal pro Jahr. Zerlegen Sie es, reinigen Sie Filtergehäuse, Filterschaum, Funktionseinheit und alle Teile mit klarem Wasser und einer weichen Bürste. Bauen Sie es wieder zusammen.

Wie ersetze ich die Funktionseinheit?

Nehmen Sie das Filtergehäuse heraus, entfernen Sie den Schaum, schrauben Sie vorsichtig den Deckel der Funktionseinheit ab (Bajonett), entnehmen Sie die abgenutzte Einheit, reinigen oder ersetzen Sie sie und bauen Sie alles in umgekehrter Reihenfolge wieder zusammen.

Wie lagere ich die Pumpe im Winter?

Beachten Sie den Temperaturbereich. Bei Frostgefahr bauen Sie das Gerät aus, reinigen es gründlich und lagern die Pumpe trocken und frostfrei. Bewahren Sie sie eingetaucht oder an einem frostfreien Ort auf.

Welche Verschleißteile gibt es und wie werden sie ersetzt?

Verschleißteile sind die Funktionseinheit, der Filterschaum, die Glühlampe und die Batterien. Die Funktionseinheit wird wie oben beschrieben ersetzt. Die Batterien der Fernbedienung sind CR 2032.

Was deckt die 2-jährige Garantie ab?

Die Garantie deckt Material- oder Herstellungsfehler für 2 Jahre ab dem Kaufdatum bei Vorlage des Kaufbelegs. Sie erlischt bei nicht bestimmungsgemäßer Verwendung, elektrischen oder mechanischen Schäden durch unsachgemäße Nutzung oder nicht autorisierten Reparaturen.

BEDIENUNGSANLEITUNG PondoSolar 250 Control Pontec

Original Gebrauchsanleitung

Hinweise zu dieser Gebrauchsanleitung

Mit dem Kauf des Produkts PondoSolar 250 Control haben Sie eine gute Wahl getroffen.

Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfällig und machen Sie sich mit dem Gerät vertraut.

Alle Arbeiten an und mit thisem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.

Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.

Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel gen begen Sieitte die Anleitung weiter.

Symbole in dieser Anleitung

A Verweis auf eine oder mehrere Abbildungen. In thisem Beispiel: Verweis auf Abbildung A.

Verweis auf ein anderes Kapitel.

Lieferumfang

☐ A	Anzahl	Beschreibung
1 1 Pumpe mit 5 m Anschlussleitung
2	4	Düsenveränderung
3	1	Übergangsstück
4	1	Düsenhalterung
5	4	Düsenaufsatz
6	1	Solarmodul
7	1	Erdspiegelset
8	1	Fernbedienung
9 1 LED-Beleuchtung mit 5 m Anschlussleitung

Bestimmungsgemäß Verwendung

PondoSolar 250 Control, im weiteren "Gerät" genannt,arf ausschlieBlich wie folgt verwendet werden:

• Zur Erzeugung einer Wasserfontäre in Teichen.
  Zum Betrieb mit sauberem Wasser.
• Betrieb unter Einhaltung der technischen Daten.

Für das Gerät gelten folgende Einschränkungen:

• Niemals ohne Wasserdurchfluss betreiben.
• Niemals andere Flüssigkeiten als Wasser fordern.
• Nicht in Verbindung mit Chemikalien, Lebensmitteln,leitung brennbaren oder explosiven Stoffen einsetzen.

Sicherheitschinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sicherer Betrieb

• Tragen oderziehen Sie das Gerät nicht an der elektrischen Leitung.
• Verlegen Sie Leitungen geschützt vor Beschädigungen und acht den sie auf, dass niemand darüber fallen kann.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
• Elektrische Geräte und Installationen mit Bemessungsspannung U > 12 V AC oder U >30 V DC, die im Wasser liegen: Geräte und Installationen spannungsfrei schalten, bevor Sie ins Wasser greifen.
• Betreiben Sie die Pumpe nur mit dem im Lieferumfang enthaltenen Solarmodul.
• Lassen Sie die Pumpe nicht trockenlaufen.
  Harte Stöge und Erschütterungen des Gerätes vermeiden.
• Das Gerät mindestens 2-mal jährlich reinigen.
• Halten Sie die Anschlussstecker trocken.

Aufstellen und Anschlieben

So gehen Sie vor:

B

1. Übergangsstück auf Pumpe stecken.
2. Duseneinheit und LED-Beleuchtung zusammen und auf Pumpe stecken.
3. Anzahl der verwendeten Düserveränderung der Teichtiefe anpassen.
4. Anschlussleitungen der Pumpe und der LED-Beleuchtung mit Solarmodul verbinden. ( Inbetriebnahme)
5. Jeden Stecker bis zum Anschlag in die Buchse drücken, damit die Verbindung wasserdicht ist.
6. ErdspeiBset zusammenstecken und am Solarmodul anbringen.
7. Solarmodul so austrichten, dass die Buchsen mit den Anschlussleitungen nach unten zeigen
8. Solarmodul direkt der Sonne ausgesetzt aufstellen.
9. Empfehlung: Solarmodul so zur Sonne ausrichten, dass eine max. Energieausbeute erreicht wird.
10. Pumpe unter Wasser auf einem glatten, sauberen Untergrund mit den Saugnäpfen fixieren.

Inbetriebnahme

So gehen Sie vor:

Der Akku des Geräts ist nicht geladen. Vor dem ersten Einsatz das Gerät einen Tag lang der Sonnenstrahlung aussetzen. Anschließlich das Gerät mit der Fernbedienung bedieten.

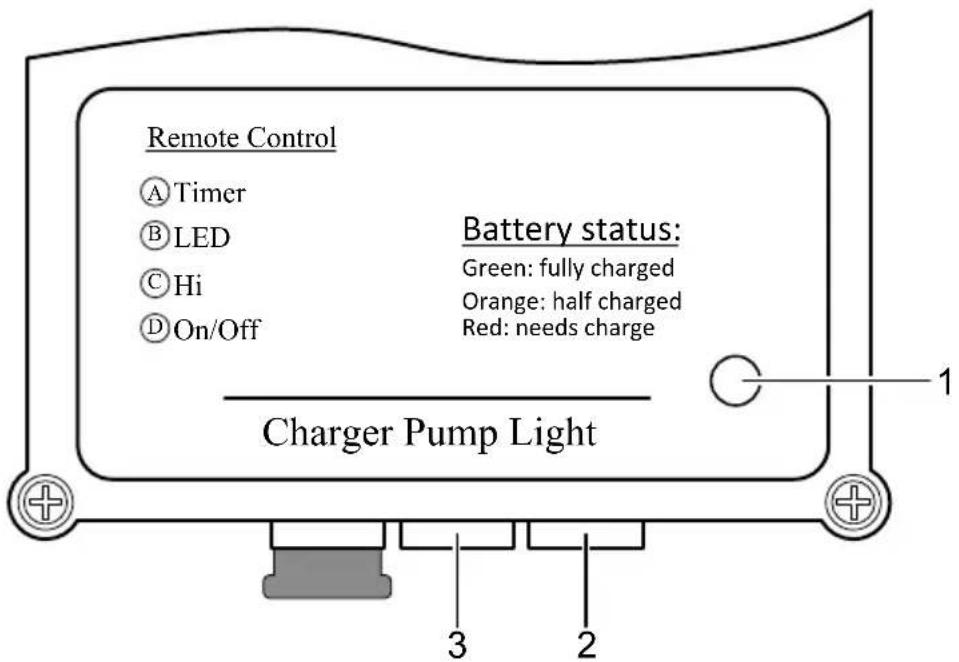

Solarmodul: Anschlüsse und Beschriftung

PSO0045

Beschreibung		Funktion
1	LED-Anzeige Akkukapazität	LED leuchtet Grün: Akku ist aufgeladen. - Mögliche Pumpenlaufzeit 4 bis 6 Stunden
		LED leuchtet Orange: Akku halb entladen - Mögliche Pumpenlaufzeit 2 bis 3 Stunden
		LED leuchtet Rot: Akku fast leer und sollte geladen werden - Mögliche Pumpenlaufzeit weniger als 1 Stunde
		LED aus: Entladungsgrenze untersritten. - Pumpe und LED-Beleuchtung sind ausgeschaitet.
2	Anschlussbuchse LED Beleuchtung	—
3	Anschlussbuchse Pumpe	—

Fernbedienung

D

Die Reichweite der Fernbedienung beträgt maximal 10m

Beschreibung		Funktion
A	Pumpenlaufzeit festlegen (max. 4 h).Zum Überschreiben der aktuellen Einstellung Pumpe mit Taste D ausschalten und dann mit Taste A neue Pumpenlaufzeit festlegen. Pumpe lauft dann automatisch an	Taste für jeder Stunde 1 × langsam drücken. Die Anzeigedi-ode blinkt entsprechend der jetzt eingestillten Pumpenlauf-zeit.- Beispiel: Gewünschte Pumpenlaufzeit 3 h.Taste A 3 × langsam hintereinander drücken. Diode blinkt mehrmals 3 × hintereinander
B	Ein- und Ausschaltern der LEDs (leuchten nur bei Dunkel-heit)	Taste kurz drücken
C	Förderleitung der Pumpe einstellen (5 Stufen)	Taste für jeder Stufe 1 × langsam drücken
D	Ein- und Ausschalten der Pumpe	Taste kurz drücken

Störungsbeseitigung

Störung	Ursache	Abhilfe
Pumpe lauft nicht an Keine Verbindung	Solarmodul	- Verbinding zum Solarmodul überprüfen - Pumpe an Solarmodul anschließen - Stecker vollständig (bis zum Anschlag) in die Buchse drücken
	Solarmodul ist verschmutzt. Reinigen
	Laufeinheit ist blockiert Reinigen
	Akkukapazität ist erschöpft Akku min. 4 Stunden laden
	Sonneneinstrahlung ist zu gering Solarmodul zur Sonne ausrichten
Pumpe fordert kaum oder nicht Filter ist verstopft Filtergehäuse abnehmen, Filter entnahmen		und reinigen
		Döseneinheit ist verstopft Düsoeneinheit abziehen, reinigen
		Laufeinheit ist abgenutzt Ersetzen
		Sonneneinstrahlung ist zu gering Solarmodul zur Sonne ausrichten
		Akkukapazität ist erschöpft. Akku mindestens 4 Stunden laden
LEDs leuchten nicht Keine Verbindung	zum Solarmodul	- LED-Beleuchtung an Solarmodul anschließen - Stecker vollständig (bis zum Anschlag) in die Buchse drücken
	LED Beleuchtung ist ausgeschaltet LED-Beleuchtung einschalten
	Umgebung zu hell —
	Akkukapazität ist erschöpft Akku min. 4 Stunden laden
	LED Beleuchtung ist verschmutzt Reinigen
	LED Beleuchtung ist defekt	Entsorgen
Gerät{lassst sich nicht einschalten	Batterie der Fernbedienung erschöpt	Ersatzen
	Fernbedienung zuweit entwickelt	Reichweite der Fernbedienung beachten
	Keine Verbindung zum Solarmodul	- Verbinding zum Solarmodul überprüfen - Pumpe an Solarmodul anschließen - Stecker vollständig (bis zum Anschlag) in die Buchse drücken
	Akku ist defekt	Gerät entsorgen

Reinigung und Wartung

Zum Reinigen oder Warten muss das Gerät aus dem Wasser genommen werden.

Gerät reinigen

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse angegriffen oder die Funktion beeinträchtigt werden kann.
• Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:

Essig- und chlorfreien Haushaltsreiniger.

So给他们 Sie vor:

1. Gerät auseinanderbauen.
2. Duseneinheit und LED Beleuchtung auseinanderziehen.
3. Filtergehäuse und Laufeinheit reinigen. ( Laufeinheit ersetzen)
4. Alle Teile reinigen.

Zur Unterstützung eine weiche Bürste verwenden.

• Teile mit klarem Wasser abspulen.

• Solarmodul mit einem feuchten Putztuch reinigen und trocken reiben.

• Gerät in umgekehrter Reihenfolge zusammenbauen.

Laufeinheit ersetzen

So gehen Sie vor:

C

1. Filtergehause von der Pumpe abziehen.
2. Filterschwamm dem Filtergehäuse entnehmer und aussprülen.
3. Abdeckung der Laufeinheit abziehen (Steckverschluss, vorsichtig hersaushebeln).
4. Laufeinheit Herausziehen und reinigen oder ersetzen.
5. Gerät in umgekehrter Reihenfolge zusammenbauen.

- DE -

Batterie wechseln

So gehen Sie vor:

D

1. Fernbedienung umdrehen und Abdeckung abheben.

2. Batterie ersetzen.

3. Knopfelle vom Typ CR 2032 verwenden.

4. Abdeckung wieder schreiben.

Verschleibsteile

Folgende Komponenten sind Verschleibeile und unterliegen nicht der Gewährleistung:

Laufeinheit und Filterschaum

Leuchtmittel

Akkus/Batterien

Lagern/Uberwintern

Beachten Sie den zulässigen Betriebstemperaturbereich. (Technische Daten)

Bei Überschreiben oder Unterschieden der Grenzwerte müssen Sie das Gerät deinstallieren. Führten Sie eine gründliche Reinigung durch und prufen Sie das Gerät auf Beschädigungen.

Gerät trocken und frostfrei lagern.

Pumpe getaucht und frostfrei lagern.

Entsorgung

Dieses Gerät enthalt elektronische Bauteile undarf nicht als Hausmüll entsorgt werden! Nutzen Sieitte das darauf vorgesehene Rücknahmesystem.

Machen Sie das Gerät vorher durch Abschneiden der Kabel unbrauchbar.

Entfernen Sie zum Austausch vorgesehene Akkus und Batterien aus dem Gerät und entsorgen Sie diese separat.

Entsorgung von Batterien

Batterien gehören nicht in den Hausmüll. Entsorgen Sie verbrauchte Batterien nur über das dafür vorgesehene Rücknahmesystem.

Entsorgung von Batterien innerhalb der Europäischen Gemeinschaft

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben. Die Rückgabe ist unentgeltlich.

Entsorgen Sie die Batterien entweder über die öffentlichen Rücknahme- und Recyclingsysteme in Ihr Stadt oder Gemeinde oder geben Sie die Batterien dort zurück, wo sie gkauft wurden.

These Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthalt Blei

Cd = Batterie enthalt Cadmium

Hg = Batterie enthalt Quecksilber

Li = Batterie enthalt Lithium

Garantiebedingungen

PfG gewährt 2 Jahre Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler. Voraussetzung für die Garantieleistung ist die Vorlage des Kaufbeleges. Der Garantieanspruch erlischt bei unsachgemäßer Handhabung, elektrischer oder Mechanischer Beschädigung durch missbrächliche Anwendung sowie bei unsachgemäßer Reparatur durch nicht autorisierte Werkstätten. Reparaturen dürfen nur von PfG oder von PfG autorisierten Werkstätten durchgeführt werden. Bei der Anneldung von Garantieansprüchen senden Sie das beanstandete Gerät oder das defekte Teil mit Fehlerbeschreibung und Kaufbeleg frei Haus an PfG. PfG besteht sich vor Montagekosten in Rechnung zu stellen. Für Transportschäden haftet PfG nicht. Diese müssen umgehend gegen den Transporteur geltend gemacht werden. Weitergehende Ansprüche, gleich welcher Art, insbesondere für Folgeschäden, sind ausgeschlossen. Diese Garantie berührt nicht die Ansprüche des Endkunden gegen den Handler.
