BEDIENUNGSANLEITUNG PondoVario 3500 Pontec

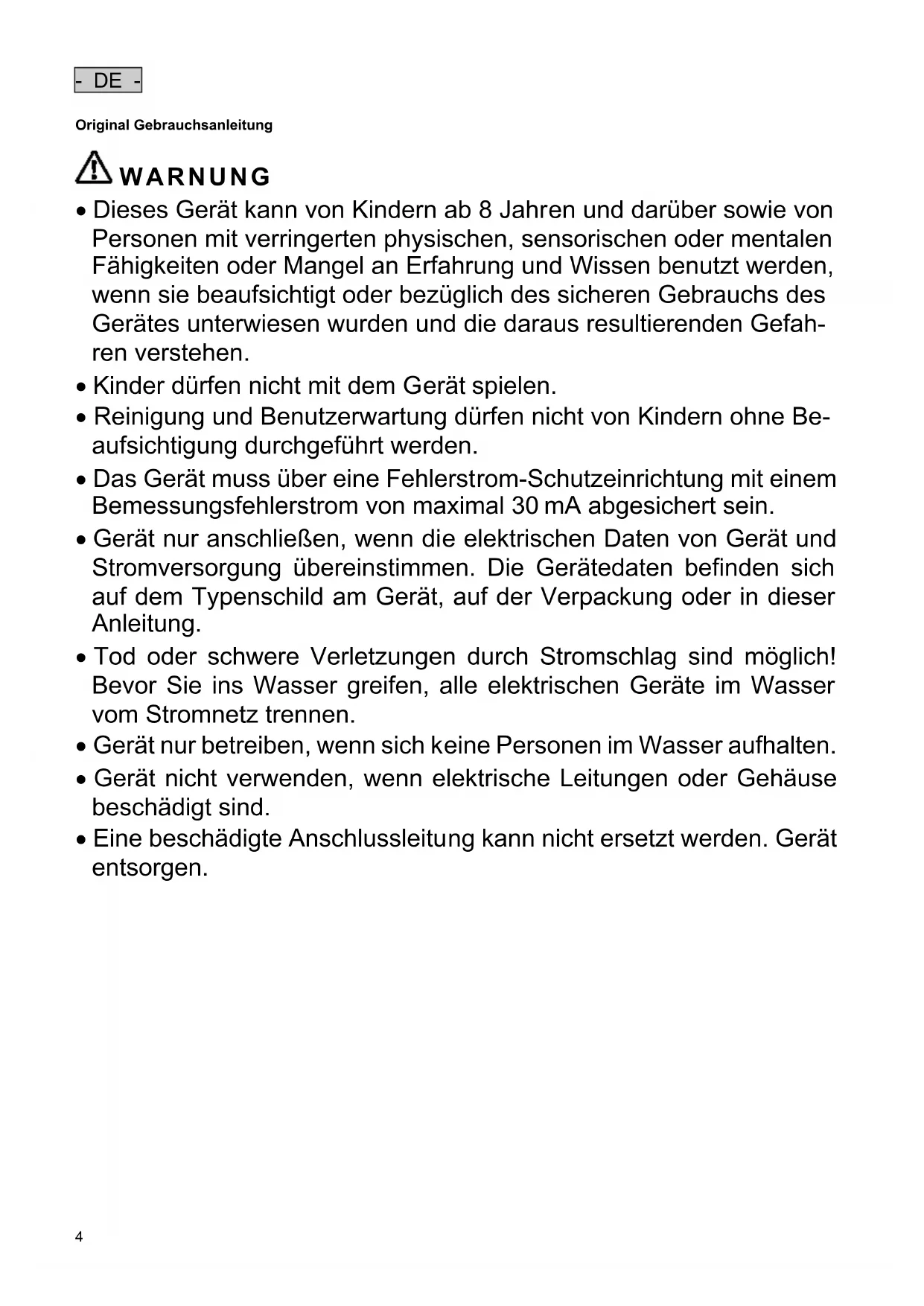

- DE - Original Gebrauchsanleitung WARNUNG

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be- aufsichtigung durchgeführt werden.

• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.

• Gerät nur anschließen, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung.

• Tod oder schwere Verletzungen durch Stromschlag sind möglich! Bevor Sie ins Wasser greifen, alle elektrischen Geräte im Wasser vom Stromnetz trennen.

• Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten.

• Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse beschädigt sind.

• Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Gerät entsorgen.- DE -

Sicherheitshinweise Vorschriftsmäßige elektrische Installation

• Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elek- trofachkraft vorgenommen werden.

• Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen, Vorschriften und Bestimmungen.

• Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).

• Steckerverbindungen vor Feuchtigkeit schützen.

• Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen. Sicherer Betrieb

• Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Mindestens 0,2 m Abstand zwischen Implantat und Magnet einhalten.

• Halten Sie die Steckdose und den Netzstecker trocken.

• Gerät nicht an der elektrischen Leitung tragen oder ziehen.

• Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.

• Niemals technische Änderungen am Gerät vornehmen.

• Am Gerät nur Arbeiten durchführen, die beschrieben sind.

• Nur Original-Ersatzteile und -Zubehör für das Gerät verwenden. Hinweise zu dieser Gebrauchsanleitung Mit dem Kauf des Produkts PondoVario 750 / 1000 / 1500 / 2500 / 3500 haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch. Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter. Warnhinweise in dieser Anleitung Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen. WARNUNG

• Bezeichnet eine möglicherweise gefährliche Situation.

• Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein. VORSICHT

• Bezeichnet eine möglicherweise gefährliche Situation.

• Bei Nichtbeachtung kann leichte oder geringfügige Verletzung die Folge sein. HINWEIS Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden dienen. Verweise in dieser Anleitung A Verweis auf eine Abbildung, z. B. Abbildung A.

• Verweis auf ein anderes Kapitel.- DE -

Produktbeschreibung PondoVario 750 / 1000 / 1500 / 2500 / 3500 ist eine Wasserspielpumpe für Gartenteiche, Zierbrunnen und (ab Pon- doVario 1500) für kleine Bachläufe.

• Temperaturschutz durch eingebauten Temperaturwächter.

• Teleskopverlängerung mit verschiedenen Düsen PondoVario 1500/2500/3500

• Schwenkbare Teleskopverlängerung (Kugelgelenk).

• Zweiter, separat regulierbarer Abgang.

• Abnehmbare Feinfilter für Bachlauf- oder Filterspeisung Lieferumfang und Geräteaufbau

Filtergehäuse mit Filterpumpe 1 ST 1 ST 1 ST

Übergangsstück − Befestigt die Filterpumpe am Filterdeckel

Kugelgelenk mit regulierbarem Ausgang (∅ 9 mm)

Teleskopverlängerung, 2-teilig, bestehend aus Aussenrohr und Innenrohr 1 ST 1 ST 1 ST

Bestimmungsgemäße Verwendung PondoVario 750 / 1000 / 1500 / 2500 / 3500, "Gerät" genannt, darf ausschließlich wie folgt verwendet werden:

• Zum Pumpen von normalem Teichwasser für Filter- und Bachlaufanlagen.

• Betrieb unter Einhaltung der technischen Daten. Für das Gerät gelten folgende Einschränkungen:

• Nicht in Schwimmteichen verwenden.

• Niemals mit anderen Flüssigkeiten als Wasser betreiben.

• Niemals ohne Wasserdurchfluss betreiben.

• Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen. Aufstellen und Anschließen Betrieb als Wasserspielpumpe PondoVario 750/1000 So gehen Sie vor:

Teleskopverlängerung zusammenbauen: Innenrohr in das Außenrohr stecken und mit Überwurfhülse sichern. Teleskopverlängerung in das Übergangsstück stecken. Gewünschte Düse in die Teleskopverlängerung stecken und eindrehen. Teleskopverlängerung mit Übergangsstück an die Pumpe schrauben und handfest anziehen. Das Gerät im Teich auf einem festen, schlammfreien Untergrund waagerecht so aufstellen, dass es komplett mit Was- ser bedeckt ist.- DE -

PondoVario 1500/2500/3500 So gehen Sie vor:

Teleskopverlängerung zusammenbauen: Innenrohr in das Außenrohr stecken und mit Überwurfhülse sichern. Teleskopverlängerung auf das Kugelgelenk stecken. Das Regelventil der Teleskopverlängerung und Ausgang des Kugelgelenks so gegenüberliegend ausrichten, dass am Ausgang des Kugelgelenks Wasser austreten kann. – Das Regelventil der Teleskopverlängerung und der Ausgang des Kugelgelenks müssen gegenüberliegend aus- gerichtet sein, damit am Ausgang des Kugelgelenks Wasser austreten kann. – Über den regulierbaren Ausgang am Kugelgelenk kann ein Bachlauf gespeist werden. Gewünschte Düse in die Teleskopverlängerung stecken und eindrehen. Kugelgelenk auf das Übergangsstück der Pumpe schrauben und handfest anziehen. – Teleskopverlängerung über das Kugelgelenk senkrecht ausrichten. Das Gerät im Teich auf einem festen, schlammfreien Untergrund waagerecht so aufstellen, dass es komplett mit Was- ser bedeckt ist. Betrieb als Bachlaufpumpe oder Filterpumpe PondoVario 1500/2500/3500 So gehen Sie vor:

Stufenschlauchtülle auf das Übergangsstück der Pumpe schrauben und handfest anziehen. Rasthaken am Filtergehäuse betätigen. Filterschalen abnehmen. Das Gerät im Teich auf einem festen, schlammfreien Untergrund waagerecht aufstellen, so dass es komplett mit Was- ser bedeckt ist. Maximale Aufstelltiefe: 2 m unter dem Wasserspiegel. Inbetriebnahme HINWEIS Die Pumpe darf nicht trockenlaufen. Andernfalls wird die Pumpe zerstört.

• Während des Betriebs muss die Pumpe stets geflutet sein.

• Regelmäßig den Wasserstand kontrollieren. So stellen Sie die Stromversorgung her: Einschalten: Gerät mit dem Netz verbinden. Das Gerät schaltet sich sofort ein. Ausschalten: Gerät vom Netz trennen. Betrieb als Wasserspielpumpe Die Form der Fontäne kann nach dem Aufstellen und Anschließen durch unterschiedlich tiefes Eindrehen der Düsen angepasst werden. PondoVario 750/1000

• An der Teleskopverlängerung das Regelventil drehen, bis das gewünschte Wasserbild dargestellt wird. PondoVario 1500/2500/3500

• An der Teleskopverlängerung das Regelventil drehen, bis das gewünschte Wasserbild dargestellt wird.

• Gegebenenfalls am Kugelgelenk das Regelventil drehen, bis die gewünschte Durchflussmenge erreicht ist.- DE -

Störungsbeseitigung Störung Ursache Abhilfe Das Gerät läuft nicht Netzspannung fehlt Netzspannung überprüfen Förderleistung ungenügend Laufrad blockiert Laufrad reinigen Filterschale verstopft Filterschale reinigen Zu hohe Druckverluste in den Leitungen Schlauchlänge und Verbindungsteile auf Mini- mum reduzieren, Schläuche möglichst gerade verlegen Gerät schaltet nach kurzer Laufzeit ab Wassertemperatur zu hoch Maximale Wassertemperatur von + 35 °C be- achten

Reinigung und Wartung ACHTUNG! Gefährliche elektrische Spannung. Mögliche Folgen: Tod oder schwere Verletzungen. Schutzmaßnahmen:

• Elektrische Geräte und Installationen mit Bemessungsspannung U > 12 V AC oder U >30 V DC, die im Wasser liegen: Geräte und Installationen spannungsfrei schalten, bevor Sie ins Wasser greifen.

• Vor Arbeiten am Gerät, Gerät spannungsfrei schalten.

• Gegen unbeabsichtigtes Wiedereinschalten sichern.

Empfehlung zur Reinigung:

• Gerät nach Bedarf, aber mindestens 2-mal jährlich, reinigen.

• An der Pumpe besonders Laufeinheit und Pumpengehäuse reinigen.

• Keine aggressiven Reinigungsmittel oder chemische Lösungen verwenden, da sie das Gehäuse beschädigen oder die Funktion des Geräts beeinträchtigen können.

• Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen: – Essig- und chlorfreien Haushaltsreiniger.

• Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen. Pumpe reinigen So gehen Sie vor:

Übergangsstück (mit Teleskopverlängerung oder Stufenschlauchtülle) von der Pumpe abschrauben. Rasthaken am Filtergehäuse betätigen und Filtergehäuse öffnen. Pumpengehäuse entgegen dem Uhrzeigersinn drehen und entfernen (Bajonettverschluss). Laufeinheit herausziehen (Magnetwiderstand). Alle Teile abspülen. Gerät in umgekehrter Reihenfolge zusammenbauen. Verschleißteile

Lagern/Überwintern Bei Frost muss das Gerät deinstalliert werden. Führen Sie eine gründliche Reinigung durch, prüfen Sie das Gerät auf Beschädigung und bewahren es getaucht oder befüllt und frostfrei auf. Der Stecker darf nicht überflutet werden! Reparatur Bei folgenden Ereignissen ist eine Reparatur nicht möglich. Das Gerät muss ersetzt werden.

• Für ein defektes Bauteil gibt es kein Ersatzteil, das von PfG GmbH zugelassen ist.

• Eine mit dem Gerät fest verbundene elektrische Leitung ist beschädigt oder gekürzt. Entsorgung HINWEIS Dieses Gerät darf nicht als Hausmüll entsorgt werden.

• Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahmesy- stem entsorgen. Garantiebedingungen PfG gewährt 3 Jahre Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler. Verschleißteile, wie z.B. Leuchtmittel etc. sind nicht Bestandteile der Garantie. Voraussetzung für die Garantieleistung ist die Vorlage des Kaufbeleges. Der Garantieanspruch erlischt bei unsachgemäßer Handhabung, elektrischer oder mechanischer Beschädigung durch missbräuchliche Anwendung sowie bei unsachgemäßer Reparatur durch nicht autorisierte Werk- stätten. Reparaturen dürfen nur von PfG oder von PfG autorisierten Werkstätten durchgeführt werden. Bei der Anmel- dung von Garantieansprüchen senden Sie das beanstandete Gerät oder das defekte Teil mit Fehlerbeschreibung und Kaufbeleg frei Haus an PfG. PfG behält sich vor Montagekosten in Rechnung zu stellen. Für Transportschäden haftet PfG nicht. Diese müssen umgehend gegen den Transporteur geltend gemacht werden. Weitergehende Ansprüche, gleich welcher Art, insbesondere für Folgeschäden, sind ausgeschlossen. Diese Garantie berührt nicht die Ansprüche des Endkunden gegen den Händler.- EN -

Technische Daten Abmessungen Gewicht Bemessungsspannung Leistungsaufnahme Wassertemperatur Förderleistung Wassersäule Kabellänge

Symbole auf dem Gerät Staubdicht. Wasserdicht bis 2 m Tiefe Bei Frost das Gerät deinstallieren Nicht mit normalem Hausmüll entsorgen! Achtung! Lesen Sie die Gebrauchsanleitung
