PondoSolar 250 Control - Vízszivattyú Pontec - Ingyenes használati útmutató

Termék típusa	Szökőkút napszivattyú
Márka	Pontec
Modell	PondoSolar 250 Control
Tápellátás	Napelem beépített újratölthető akkumulátorral
Akkumulátor	Beépített, napelemes töltés, LED jelző
Távirányító	Igen, hatótáv 10 m
LED világítás	Beépített, 5 m kábel, távirányítóval bekapcsolható
Szivattyú kábel hossza	5 m
Világítás kábel hossza	5 m
Napelem	Tartozék rúdkészlettel
Használat	Vízi elem szökőkútja
Vízáramlás	Nincs meghatározva, de a napsütéstől függ
Emelési magasság	Nincs meghatározva
Üzemi hőmérséklet	Nincs meghatározva, fagymentes tárolás
Tisztítás	Szűrőtest és működési egység rendszeresen tisztítható
Kopó alkatrészek	Működési egység, szűrőhab, izzó, elemek
Garancia	2 év
Újrahasznosítás	Ne dobja a háztartási hulladékba, az akkumulátort és elemeket külön kell kezelni
Biztonság	8 év feletti kiskorúak felügyelettel használhatják; ne hagyja felügyelet nélkül
Tartozékok	Szivattyú, napelem, távirányító, LED világítás, rúdkészlet, fúvókák

Gyakran ismételt kérdések - PondoSolar 250 Control Pontec

Mi a teendő, ha a szivattyú nem indul el?

Ellenőrizze a napelem csatlakozását, nyomja be teljesen a dugót. Tisztítsa meg a napelemet. Ha az akkumulátor lemerült, tegye ki a napra legalább 4 órára. Győződjön meg róla, hogy elegendő a napsugárzás.

Miért szivattyúz kevés vagy semmi vizet a szivattyú?

A szűrő eltömődhet: nyissa ki a szűrőtestet és tisztítsa meg a szűrőhabot. A fúvókaegység eltömődhet: vegye le és tisztítsa meg. Ellenőrizze a működési egységet is.

Hogyan tisztítsa a napelemet?

Tisztítsa a napelemet nedves ruhával, majd dörzsöléssel szárítsa meg. Ne használjon agresszív tisztítószereket.

Mi a teendő, ha a LED-ek nem gyulladnak fel?

Ellenőrizze a napelem csatlakozását. Győződjön meg róla, hogy a LED világítás be van kapcsolva a távirányítóval. Ha az akkumulátor lemerült, töltse fel. Tisztítsa meg a LED világítást.

A távirányító nem működik, mit tegyek?

Cserélje ki a távirányító elemét CR 2032 gombelemmel. Közelítse meg a szivattyút (max. hatótáv 10 m). Ellenőrizze a napelem csatlakozását.

Hogyan karbantartsa a szivattyút?

Tisztítsa a készüléket legalább évente 2 alkalommal. Szerelje szét, tisztítsa a szűrőtestet, a szűrőhabot, a működési egységet és az összes alkatrészt tiszta vízzel és puha kefével. Szerelje össze.

Hogyan cserélje ki a működési egységet?

Vegye ki a szűrőtestet, távolítsa el a habot, óvatosan csavarja le a működési egység fedelét (bajonettzár), vegye ki az elhasználódott egységet, tisztítsa meg vagy cserélje ki, majd szerelje össze fordított sorrendben.

Hogyan tárolja a szivattyút télen?

Tartsa be a hőmérsékleti tartományt. Ha fagy valószínű, szerelje le a készüléket, alaposan tisztítsa meg, és tárolja a szivattyút száraz, fagymentes helyen. Tárolja merítve vagy fagymentes helyen.

Melyek a kopó alkatrészek és hogyan cserélje ki őket?

A kopó alkatrészek: működési egység, szűrőhab, izzó és elemek. A működési egységet a fent leírtak szerint cserélje. A távirányító elemei CR 2032 típusúak.

Mit fedez a 2 év garancia?

A garancia a vásárlás dátumától számított 2 évig fedezi az anyag- vagy gyártási hibákat a vásárlási bizonylat bemutatásával. Érvényét veszti nem rendeltetésszerű használat, helytelen használatból eredő elektromos vagy mechanikai kár, illetve engedély nélküli javítás esetén.

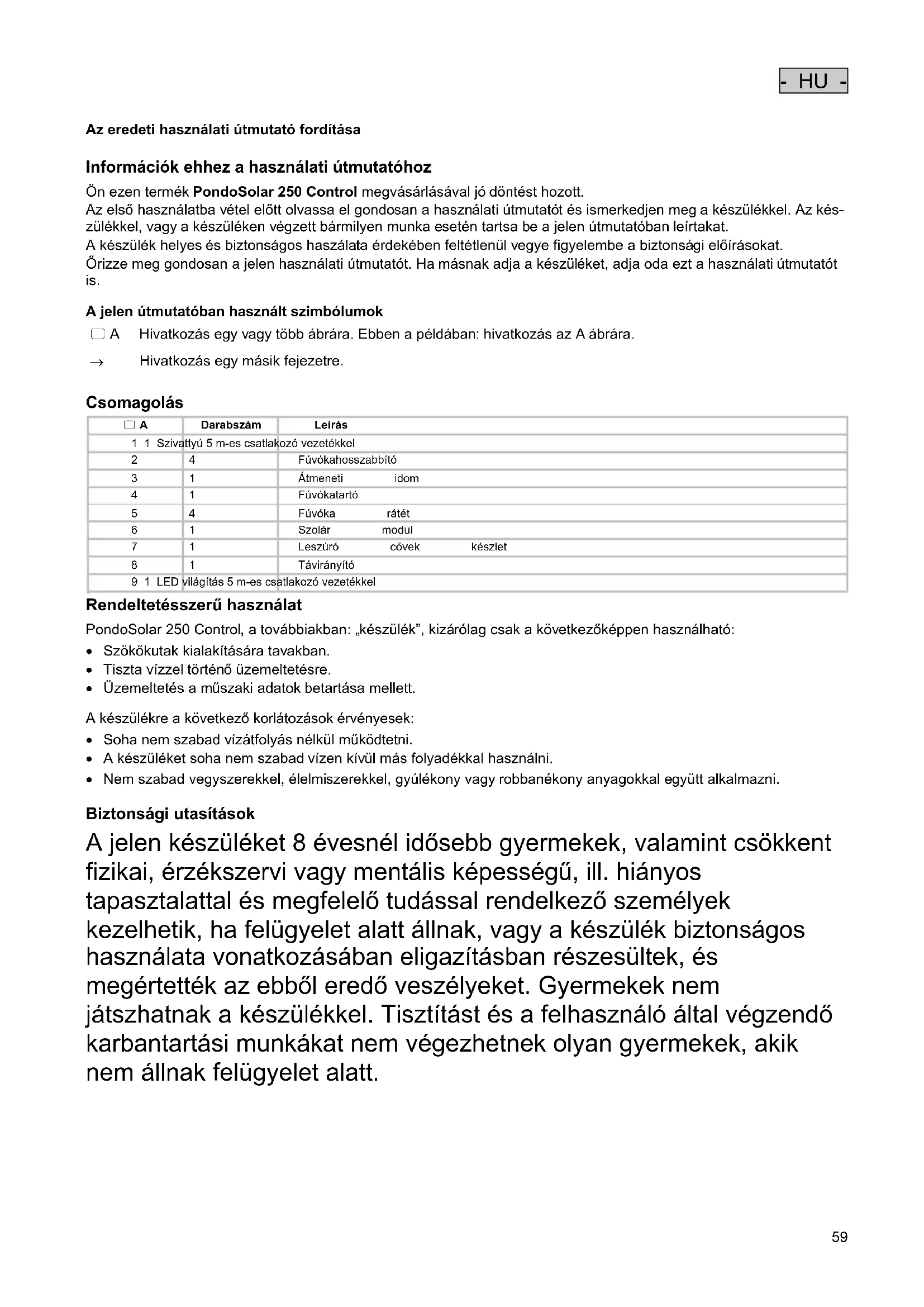

HASZNÁLATI ÚTMUTATÓ PondoSolar 250 Control Pontec

Az eredeti hasznalati utmutato forditasa

Informaciók ehhez a használati utmutatóhoz

Ön ezen termek PondoSolar 250 Control megvásárlásával José döntést hazott.

Az elso hasznalatba vétel elott olvassa el gondosan a hasznalati utmutató és ismerkedjen meg a készülékkel. Az készülékkel, vagy a készüléken vegzett barmilyen munka esétén tartsa be a jelen utmutatóban leirtakat.

A keszülk helyes és biztonságos haszalata erdekében feltétlenül vegye figyembe a biztonsági előirásokat.

Orize meg gondosan a jelen hasznalati utmutatot. Ha masnak adja a keszuleket, adja oda ezt a hasznalati utmutatot is.

A jelen utmutatóban használt szimbólumok

A Hivatkozas egy vagy tobb abrara. Ebben a peldaban: hivatkozas az A abrara.

Hivatkozas egy masik fejezetre.

Csomagolás

☐ A	Darabszám	Leirás
1 1 Szivattyú 5 m-es csatlakozó vezétékkel
2	4	Fúvókahosszabbíto
3	1	Átmeneti idom
4	1	Fúvókatartó
5	4	Fúvóka rátét
6	1	Szolár modul
7	1	Leszúró cövek készlet
8	1	Távirányító
9 1 LED világítás 5 m-es csatlakozó vezétékkel

Rendeltetesszeru hasznalat

PondoSolar 250 Control, a továbbiakban: készülék', kizárólagCsak a következóköppen hasznalhato:

• Szokokutak kialakítársá rasyavakban.
  Tiszta vizzel történő üzemeltetésre.
• Üzemeltetés a műszaki adatok betartása mellett.

A keszülékre a következő korlatozasok érvényesek:

• Soha nem szabad vizatfolyas nélkül muködtetni.
  A keszüléket soha nem szabad vizen kivül más folyadékkal használni.
• Nem szabad vegyszerekkel, élelmiszerekkel, gyulékony vagy robbanékony anyagokkal együtt alkalmazni.

Biztonsági utasítások

A jelen keszüléket 8 évesnel idösebb glyermekek, valamint csökkent fizikai, érzékszervi vagy mentalis képességü, ill. hiányos tapasztalattal és megfelelo tudással rendelkező személyek kezelhetik, ha felügyelet alatt állnak, vagy a keszülék biztonságos használata vonatkozasában eligazításban részesültek, és megéréttek az ebböl eredő veszélyeket. Gyermekek nem jatszhatnak a keszülékkel. Tisztlást és a felhasznález altal vegzendő karbantartásim munkákat nem vegezhetnek oyan glyermekek, akik nem állnak felügyelet alatt.

Biztonságos muködés

• Ne hordozza vagy húzza a készüléket a csatlakozó gezetéknél fogva!
• A gezetékeket sérülësektöl védetten fektesse le és ügyeljen arra, hogy senki ne eshessen el Bennük.
• Kizárolag eredeti potalkatrészeket és tartozékokat hasznaljon a készülékhez.
• U > 12 V AC vagy U >30 V DC méreetzési feszültségü elektramos készülékeket és szerelvenyeket szabad használni, amelyek vizben vannak: Mielott a vizbe nyulnak, feszültsegmentesiti nen k a készülékeket és szerelvenyeket.
  A keszüléketCsak a csomagolásban mellékelt szolár modulla üemeltesse.
• Ne hagyja szárazon futni a szivattyút.
• Kerulni kell a keszüléket erö erös uteseket és rázkódásokat.
• A keszüléket legalább évente 2-szer tiszítsa meg.
  Tartsa szarazon a csatlakozódupokat.

Felállitás es csatlakoztatas

Ez az alabbiak szerint végeshető el:

B

1. Illesse rá az átmeneti idomot a szivattyúra.

2. Alitsa össze a fuvóka egységet és a LED világítást, és illesze rá az szivattyúra.

3. A használt fúvókahosszabbitók számát igazítsa a to mélységehez.

4. Csatlakoztassa a szivattyu es a LED vilagitas csatlakoz vozetékeit a szolár modulhoz. (→ Üzembe helyezés)
5. Nyomjon minded csatlakozódupó utkózésig az aljzatba, hogy a kapcsolat vizzaró legyen.
6. Alltsa össze a leszúró covek keszletet, és szerelje rá a szolár modulra.
7. Ugy allitsa be a szolár modult, hogy az aljzatok a csatlakozó gezetékek lefelé mutassanak.
8. A szolár modult kozvetlenül a Napnak kitéve allytsa fel
9. Jvaslat: A szolár modult ugy álltsa be a Nap felé, hogy maximális energia kiaknázs legyen elérhető.
10. A szivattyut a tapadókorongokkal a viz alatt sik, tiszta aljzatra kell rogziteni.

Uzembe helyezés

Ez az alabbiak szerint végezhetó el:

A készülék akkumulátora nincs feltöltve. Az elso hasznalat elött egy napig tegy ki a készüléket napsugárzsnaik. Ezt kōvetöen kezelje a készüléket a tāvirányitóval.

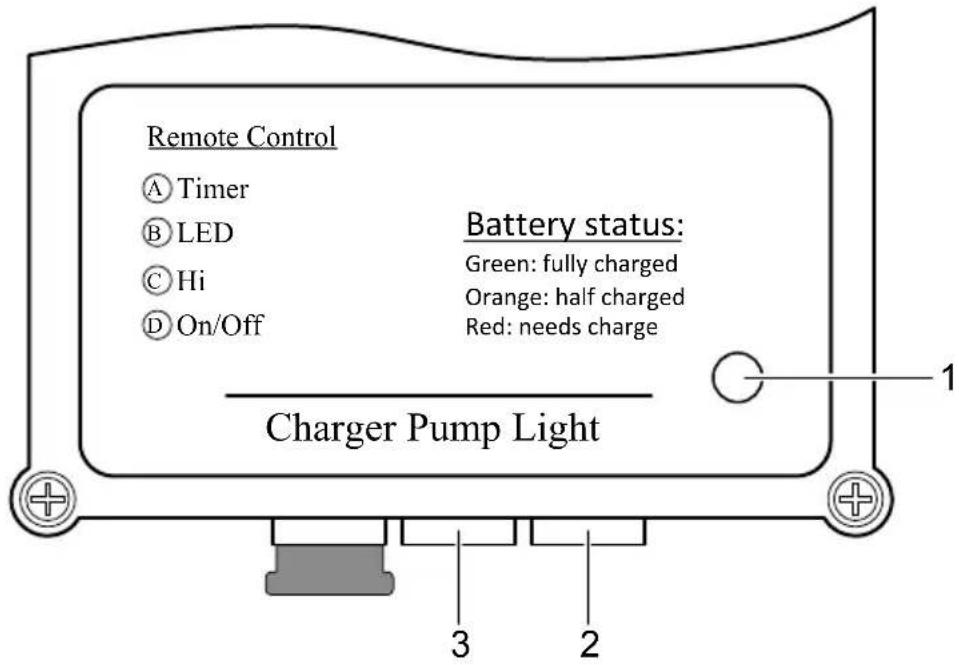

Szolár modul: Csatlakozók és feliratozás

PSO0045

Leirás		Funkcioó
1	Az akku kapacitás LED-es kijelzése	A LED zölden világít: Az akku fel van tõltve. - A szivattyú lehetséges üzemideje 4 - 6 ora
		A LED narancssárga színnel világít: Az akku félig lemerüt. - A szivattyú lehetséges üzemideje 2 - 3 ora
		LED pirosan világít: Az akku majdnem lemerüt és tõlteni kell. - A szivattyú lehetséges üzemideje 1 oránál kevesebb
		LED nem világít: A feszültseg a kisülési határ alá csök Kent. - A szivattyú és a LED világítás kikapcsolt állapotban van.
2	LED világítás csatlakozó aljzat	—
3	Szivattyú csatlakozó aljzat	—

Távirányító

D

A távirányító hatótvolsága maximum 10 m.

Leirás		Funkció
A	A szivattyú üzemidejének meghatározásá (max. 4 ora). - Az aktuális beálítás felülirásához kapcsolja ki a szivattyú a D gombbal, majd az Agombbal álltsa be a szivattyú üzemidejét. A szivattyú ezt követően automatikusan elin-dul.	A gombot minded orához nyomja meg 1 × lassan. A kijelző dióda a most beálított szivattyú-üzemidőnek megfeleloen vil-log. - Példa: A szivattyú kivist územideje 3 ora. Nyomja meg az A gombot egymás után lassan 3 ×. A dióda egymás után tóbyször 3 × villog.
B	A LED-ek be- és kikapcsolása (csak sötétben világitanak)	A gomb lenyomása röviden
C	A szivattyú szállitási teljesftményének beálításá (5 fokozat)	A gombot minded fokozathoz nyomja meg 1 × lassan.
D	A szivattyú be- és kikapcsolása	A gomb lenyomása röviden

Zavarelhárítás

Hiba	Ok Megoldás
A szivattyu nem indul el. Nincs kapcsolat a szolár modullal.		- Ellenörizze a kapcsolatot a szolár modulhoz.- Csatlakoztassa a szivattyú t a szolár modul-hoz.- Nyomja a csatlakozódupó teljesen (üt-közésig) az aljzatba.
		A szurő eldugult.
		A fúvóka egység eldugult. Húzza le és tiszítlsa ki a fúvóka egységet.
		A fáróegység elkopott. Cserélje ki.
		A napsugárzás mertéke tül csekény. Állítsa be a szolár modult a Nap felé.
		A szurő eldugult.
		A szurő ház, vegye ki a szurő tés tiszítlsa meg.
		A fúvóka egység eldugult. Húzza le és tiszítlsa ki a fúvóka egységet.
		A fáróegység elkopott. Cserélje ki.
		A napsugárzás mertéke tül csekény. Állítsa be a szolár modult a Nap felé.
		Az akku lemerüt. Legalabb 4 orát toltse az akut.
A LED-ek nem világitanak. Nincs kapcsolat a szolár modullal.		- Csatlakoztassa a LED világitást a szolár modulhoz.- Nyomja a csatlakozódupó teljesen (üt-közésig) az aljzatba.
		A LED világitás ki van kapcsolva. Kapcsolja be a LED világitást.
		A környezet tül világos. -
		Az akku lemerüt. Legalabb 4 orát toltse az akut.
		A LED világitás koszos. Tiszítlsa meg.
		A LED világitás meghibásodott. Artilmatlanítsa.
A készüléket nem lehet bekapcsolni.	A távirányító eleme lemerüt.	Cserélje ki.
	A távirányító tül messze van.	Vegye figyembe a távirányító hatótvolságát.
	Nincs kapcsolat a szolár modullal.	- Ellenörizze a kapcsolatot a szolár modulhoz.- Csatlakoztassa a szivattyú t a szolár modul-hoz.- Nyomja a csatlakozódupó teljesen (üt-közésig) az aljzatba.
	Az akku hibás.	Ártalmatlanítsa az eszközzt.

Tisztítás és karbantartás

Tisztitáshoz vagy karbantartáshoz ki kell venni a keszüléket a vizbol.

Keszülk tisztlatasa

• Agressziv tiszitószerek, vagy vegyszeroldatok használata tilos, mivel ezek károsithatják a burkolatot, vagy károsanbefolyásolhatják a muköděst.

• Ajänlott tisztitószerek makacs vizkövesedes eseten:

• Ecet-ésklórmentes háztartási tiszító.

Ez az alábbiak szerint végeshetó el:

1. Szerelje szét a készüléket.
2. Húzza szét a fúvóka egységet és a LED világítást.
3. Tisztftsa meg a szurhazat es a jaroegysseg. ( A jaroegyseg csereje)

4. Tisztfisson meg minded alkatreszt.

5. Segedeszkózként használjón puha kefét.

6. Tiszta vizzel mossa le az összes alkatrészt.

7. Tisztítsa meg a szolár modult nedves tisztítokendóvel, és törölje szárazra.

8. Forditott sorrendben szerelje össze a készüléket.

A jarogeyseg csereje

Ez az alabbiak szerint végeshetó el:

C

1. Húzza le a szúroḥázat a szivattyúrol.
2. Vegye ki a szurószivacst a szuróházból és mossa ki.
3. Húzza le a jaróegység borításat (dugaszos zár, ovatosan ki kell emelni).
4. Húzza ki, tiszṭītsa meg vagy cserélje ki a jároegységet.
5. Forditott sorrendben szerelje össze a készüléket.

Cserelje ki az element

Ez az alábbiak szerint végeshetó el:

D

1. Forditsa meg a távirányító, és vegye le a burkolatot.

2. Cserelje ki az element.

3. CR 2032 típusú gombelemet használjón.

4. Zárja vissza a borítast.

Kopóalkatrészek

A következö komponensek kopoalkatrészek, és rajuk nem vonatkozik a szavatosság:

Jaroegység es szurohab
Izzó
- Akkuk/elemek

Tárolás / Teleles

Vegye figyelembe a megengedett üzemi hómerseklet tartományt. ( Muszaki adatok)

• A hatarétek tullépèse vagy azok el nem érèse esétén le kell szerelni a készüléket. Alaposan tiszittsa meg a készüléket, és ellenorizze ép ségot.
• A szivattyut szarazon, fagmentes helyen kell tárolni.
• A szivattyt vizbe meritve, fagmentes helyen kell taroqli.

Megsemmisités

A keszülék elektronikus részegységeket tartalmaz, és nem szabad háztartási hulladékként ártalmatlanitani! Ehhez az erre kijelölt visszavételi helyeket használja.

• Elôtte a kabel levagásával tegy hasznáhlatahláná a készüléket.
• Távolítsa el készülékból cserère szánt akkukat és elementeket, majd külön ártalmatanítsa azokat.

Elemek ártalmatlanitása

Az elementek ne dobja ki a háztartási szemétbe. A használt elementek kizárólag az erre szolgálo visszavételi rendszeren keresztúl ártalmatlanítsa.

Elemek artilmatlanitasa az Europai Union belul

Az osszes felhasznaló kotelezettsége, hogy visszavigy e az elementek. A visszaszolgaltatas ingyen.

Az elementek vagy a varos, kozseg nyilvános visszavételi-újrahasznosító rendszerének adja át, vagy vigye vissza öket oda ahol vette.

Ezt a jelzest a károsanyag-tartalmú elementeken találja:

Pb = az elem olmot tartalmaz

Cd = az element kadmiumot tartalmaz

Hg = az element higanyt tartalmaz

Li = az element litiumot tartalmaz

Garancialis feltetelek

A PfG 2 év garanciát vallal a vásárlás datumatólBizonyíthato anyag-és gyártási hibáakra. A garanciávallalás feltétele az eredeti vásárlást igazolóbizonylat. A garancia megszünik szakszerültlen kezelés, a viszaélesszerúhasznalat altal bekovetkezzett elektramos vagy mechanikus sérulés, valamint azarra fel nem jogositott szervizek által vegzett szakszerültlen javitások miatt. Javitastcak a PfG vagy az általa felhatalmazott szervizek vegezhetnek. Garanciaigény bejelentese eseten kuldje el a reklamalt keszüléket vagy a meghibásodott alkatrészt a hiba leirásával és a vásárlást igazolóbizonylattal a Pfg-hez. A PfG fenntartja magának a szereleski koltesgek kiszamlázásanak jogat. A PfG nem feel a szailításból keletkezzett károkert. Ezeket azonnal a szallitóval szemben kell érvenyesiteni. Barmilyen fajta további igeny - kivältképpen a következményes károkat - kizart. A garancia nen érinti a vegfelhasznaló kereskedövel szemben tamasztott igényeit.
