HASZNÁLATI ÚTMUTATÓ PondoMax Eco 15000 Control Pontec

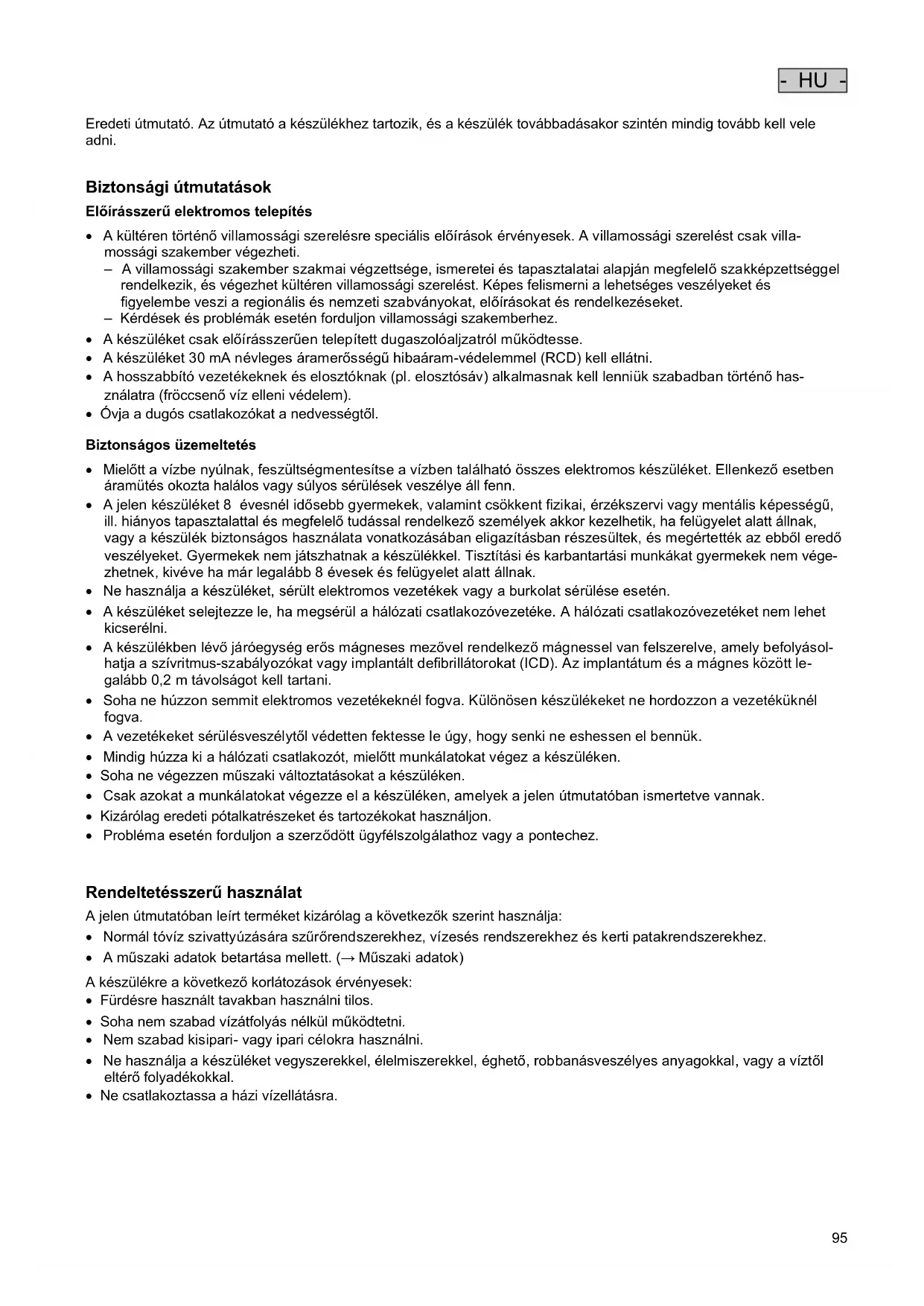

- HU - Eredeti útmutató. Az útmutató a készülékhez tartozik, és a készülék továbbadásakor szintén mindig tovább kell vele adni. Biztonsági útmutatások Előírásszerű elektromos telepítés

• A kültéren történő villamossági szerelésre speciális előírások érvényesek. A villamossági szerelést csak villa- mossági szakember végezheti. – A villamossági szakember szakmai végzettsége, ismeretei és tapasztalatai alapján megfelelő szakképzettséggel rendelkezik, és végezhet kültéren villamossági szerelést. Képes felismerni a lehetséges veszélyeket és figyelembe veszi a regionális és nemzeti szabványokat, előírásokat és rendelkezéseket. – Kérdések és problémák esetén forduljon villamossági szakemberhez.

• A készüléket csak előírásszerűen telepített dugaszolóaljzatról működtesse.

• A készüléket 30 mA névleges áramerősségű hibaáram-védelemmel (RCD) kell ellátni.

• A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő has- ználatra (fröccsenő víz elleni védelem).

• Óvja a dugós csatlakozókat a nedvességtől. Biztonságos üzemeltetés

• Mielőtt a vízbe nyúlnak, feszültségmentesítse a vízben található összes elektromos készüléket. Ellenkező esetben áramütés okozta halálos vagy súlyos sérülések veszélye áll fenn.

• A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megértették az ebből eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítási és karbantartási munkákat gyermekek nem vége- zhetnek, kivéve ha már legalább 8 évesek és felügyelet alatt állnak.

• Ne használja a készüléket, sérült elektromos vezetékek vagy a burkolat sérülése esetén.

• A készüléket selejtezze le, ha megsérül a hálózati csatlakozóvezetéke. A hálózati csatlakozóvezetéket nem lehet kicserélni.

• A készülékben lévő járóegység erős mágneses mezővel rendelkező mágnessel van felszerelve, amely befolyásol- hatja a szívritmus-szabályozókat vagy implantált defibrillátorokat (ICD). Az implantátum és a mágnes között le- galább 0,2 m távolságot kell tartani.

• Soha ne húzzon semmit elektromos vezetékeknél fogva. Különösen készülékeket ne hordozzon a vezetéküknél fogva.

• A vezetékeket sérülésveszélytől védetten fektesse le úgy, hogy senki ne eshessen el bennük.

• Mindig húzza ki a hálózati csatlakozót, mielőtt munkálatokat végez a készüléken.

• Soha ne végezzen műszaki változtatásokat a készüléken.

• Csak azokat a munkálatokat végezze el a készüléken, amelyek a jelen útmutatóban ismertetve vannak.

• Kizárólag eredeti pótalkatrészeket és tartozékokat használjon.

• Probléma esetén forduljon a szerződött ügyfélszolgálathoz vagy a pontechez. Rendeltetésszerű használat A jelen útmutatóban leírt terméket kizárólag a következők szerint használja:

• Normál tóvíz szivattyúzására szűrőrendszerekhez, vízesés rendszerekhez és kerti patakrendszerekhez.

• A műszaki adatok betartása mellett. (→ Műszaki adatok) A készülékre a következő korlátozások érvényesek:

• Fürdésre használt tavakban használni tilos.

• Soha nem szabad vízátfolyás nélkül működtetni.

• Nem szabad kisipari- vagy ipari célokra használni.

• Ne használja a készüléket vegyszerekkel, élelmiszerekkel, éghető, robbanásveszélyes anyagokkal, vagy a víztől eltérő folyadékokkal.

• Ne csatlakoztassa a házi vízellátásra.- HU -

Termékleírás Áttekintés

• A szivattyú be-/kikapcsolása és a teljesítmény vezérlése

Bemenet (szívóoldal)

• Szűrőkosárral (3) víz alá merített felállítás esetén.

• Tömlővéggel (7) száraz felállítás esetén.

Kimenet (nyomóoldal)

• PondoMax Eco Control 5000 és 10000: − G1½ menetes csatlakozó − 25, 32 vagy 38 mm-es tömlőcsatlakozó

• PondoMax Eco Control 15000 és 20000: − G2 menetes csatlakozó − 32, 38 vagy 50 mm-es tömlőcsatlakozó

Telepítési változatok

• (a) jelű változat: A szivattyú felállítása vízbe merítve – A szivattyú a tóban, ill. a medencében van elhelyezve. – Vízszállítás a szűrőkosáron keresztül.

• (b) jelű változat: A szivattyú felállítása szárazon – A szivattyú a szűrőkosár nélkül a tavon, ill. a medencén kívül, de a vízszint alatt van elhelyezve. – A készülék egy tömlőn vagy csövön keresztül szállítja a vizet.

A készülék szimbólumai

A készülék porálló, és 4 méterig vízálló.

A készülék védett por és fröccsenő víz behatolása ellen.

Óvja a készüléket fagy ellen.

A készülék veszélyes lehet szívritmus-szabályozóval rendelkező személyekre.

Óvja a készüléket a közvetlen napfénytől.

A készüléket ne dobja ki a háztartási hulladékok közé.

Olvassa el a használati útmutatót.- HU -

Felállítás és csatlakoztatás A szivattyú víz alá (vízbe) vagy szárazon (vízen kívül) is telepíthető. A szivattyú használata csak a vízre vonatkozó értékek betartása mellett megengedett. (→ Műszaki adatok)

FIGYELMEZTETÉS Halál vagy súlyos sérülések veszélye a készülék úszásra használt tavakban történő üzemeltetésekor. A készülék hibás elektromos alkatrészei miatt a víz veszélyes elektromos feszültség alá kerül. A készüléket csak akkor szabad használni, ha nem tartózkodnak személyek a vízben. VIGYÁZAT Forgó alkatrészek a szívócsatlakozó és a nyomócsatlakozó területén. Sérülésveszély a csatlakozócsonkba benyúlás esetén. Különösen vegye figyelembe a következőket: A túlterhelés miatt leállított készülék váratlanul elindulhat! Ne nyúljon be a szívócsatlakozó vagy a nyomócsatlakozó nyílásába, ha a hálózati csatlakozódugasz be van dugva. Ha a csatlakozócsonkok működés közben szabadon hozzáférhetők, pl. ha nincsenek tömlők csatlakoztatva, akkor biztosítsa a csonkokat érintésvédelemmel. Az érintés elleni védelem tartozékként kapható. A készülékek semmilyen komponensét nem szabad hosszabb ideig közvetlen napsugárzásnak kitenni, mivel ez károsodáshoz vezethet. Szükség esetén használjon védőburkolatot. A készülék felállítása vízbe merítve Csatlakoztatás

• Minél nagyobb a vezetékátmérő, annál kisebbek a súrlódási veszteségek a vezetékekben, és annál nagyobb az átfolyási mennyiség.

• A vezetékátmérőt lépcsőzetes tömlővéggel nem szabad szükségtelenül leszűkíteni. Ha szükséges vágja le a tömítőgyűrűt a vezeték átmérőjének megfelelően. Ez az alábbiak szerint végezhető el:

• Állítsa fel a szivattyút vízszintesen, szilárd aljzatra.

• Gondoskodjon a szivattyú stabil helyzetéről.

• Csak akkor üzemeltesse a szivattyút, ha legalább 10 cm víz fedi. Ellenkező esetben levegő szívhat be. Ez az alábbiak szerint végezhető el: D- HU -

A készülék száraz felállítása Csatlakoztatás

• A bemenetre (IN) és a kimenetre (OUT) tömlőket vagy csöveket lehet csatlakoztatni.

• A tömlőkhöz való csatlakozókat a csomag tartalmazza. Ezek felszerelése a következőkben van ismertetve.

• A szivattyú optimális teljesítménye érdekében a szívóoldali cső (IN) átmérője nem lehet kisebb, mint a nyomóoldali cső (OUT) átmérője.

• Minél nagyobb a vezetékátmérő, annál kisebbek a súrlódási veszteségek a vezetékekben, és annál nagyobb az átfolyási mennyiség.

• A vezetékátmérőt lépcsőzetes tömlővéggel nem szabad szükségtelenül leszűkíteni. Ha szükséges vágja le a tömítőgyűrűt a vezeték átmérőjének megfelelően. Szárazon történő felállítás esetén az javasoljuk, hogy a kivezetés felfelé álljon. Ez az alábbiak szerint végezhető el:

• Állítsa fel a szivattyút vízszintesen, szilárd aljzatra.

• Gondoskodjon a szivattyú stabil helyzetéről.

• A szivattyút nem szabad közvetlen napfénynek kitenni.

• A felállítási helynek kellő mértékű szellőzéssel kell rendelkeznie, hogy a szivattyú ne hevüljön túl. Ez az alábbiak szerint végezhető el:

A stabil álláshoz a készüléket egy megfelelő talapzathoz csavarozhatja. Ez az alábbiak szerint végezhető el:

• A vezérlőt naptól és időjárási hatásoktól védett helyen (pl. falon) helyezze el. A vezérlőt kampóra vagy csavarra füg- gessze fel. A vezérlő védett por és fröccsenő víz behatolása ellen (IP44).

• A csatlakozóknak felfelé kell mutatniuk. Ez az alábbiak szerint végezhető el: H- HU -

Üzembe helyezés TUDNIVALÓ: A készülék tönkremegy, ha szabályozóval üzemeltetik. Érzékeny elektromos alkatrészeket tartalmaz. Tilos a készüléket fokozatmentesen állítható áramforrásra kapcsolni. TUDNIVALÓ: A szivattyút nem szabad szárazon járatni. Ellenkező esetben tönkremehet a szivattyú. Csak akkor üzemeltesse a szivattyút, ha az teljesen a víz alá van merítve és a víz elárasztotta.

A teljesítmény kijelzése százalékban (%) vagy a tűréstől függően W-ban (W).

• Hibakód kijelzése hiba esetén.

A szivattyú be- vagy kikapcsolása.

A teljesítmény fokozatos növelése, ill. csökkentése.

Átváltás a teljesítményértékek százalékban (%) vagy W-ban (W) történő kijelzése között.

A LED akkor világít, ha a teljesítményértékek kijelzése százalékban (%) történik.

A LED akkor világít, ha a teljesítményértékek kijelzése W-ban (W) történik.

Kezelőfunkciók Bekapcsolás Ez az alábbiak szerint végezhető el:

1. Dugja be a csatlakozódugót a hálózati dugaszoló aljzatba.

A kijelzőn az "OFF” kijelzés látható.

2. Nyomja meg a vezérlőn a gombot.

A szivattyú akkor van bekapcsolva, ha a kijelzőn egy érték vagy hibakód látható. Kikapcsolás Ez az alábbiak szerint végezhető el:

1. Nyomja meg a vezérlőn a gombot.

A szivattyú akkor van kikapcsolva, ha a kijelzőn az „OFF” kijelzés látható. A szivattyú és a vezérlő csak akkor feszültségmentes, ha a hálózati csatlakozódugasz ki van húzva. A teljesítmény vezérlése Ez az alábbiak szerint végezhető el:

1. A szivattyú teljesítményének százalékos fokozatokban való növeléséhez vagy csökkentéséhez nyomja meg újból a

vezérlőn a "+" vagy "-” gombot. Fokozatok: 0 – 25 – 50 – 60 – 70 – 80 – 90 -100%- HU -

Tisztítás és karbantartás VIGYÁZAT Sérülésveszély a készülék váratlan elindulása által. A belső felügyeleti funkciók képesek a készüléket automatikusan kikapcsolni és újra bekapcsolni. A készüléken való munkavégzés előtt húzza ki a hálózati csatlakozódugaszt. TUDNIVALÓ: Ne használjon agresszív tisztítószereket vagy kémiai oldatokat. Ezek a szerek károsíthatják a házat, hátrányosan be- folyásolhatják a készülék működését, valamint ártanak az állatoknak, növényeknek és a környezetnek. A készüléket lehetőleg tiszta vízzel és puha kefével vagy szivaccsal; makacs szennyeződések esetén az ajánlott tisztítószerek alkalmazásával tisztítsa.

A készülék szétszerelése és összeszerelése A készülék szerszámok nélkül szétszerelhető úgy, hogy széthúzzák. Ez az alábbiak szerint végezhető el: I, J A készülék tisztítása A készüléket szükség szerint, de legalább évente 2-szer tisztítsa meg. − A szivattyún különösen a járóegységet és a szivattyúházat tisztítsa meg.

• Ajánlott tisztítószerek makacs vízkövesedés esetén: – Ecet- és klórmentes háztartási tisztító.

• A tisztítás után tiszta vízzel alaposan tisztítsa meg az összes alkatrészt. Tárolás/Telelés A készülék nem fagyálló, és várható fagy esetén le kell szerelni és megfelelően el kell tárolni. Így tárolja helyesen a készüléket:

• Alaposan tisztítsa meg a készüléket.

• Ellenőrizze a készüléket a sérülések szempontjából, és szükség esetén cserélje ki a sérült alkatrészeket.

• Az elektromos csatlakozásokat óvni kell a nedvességtől és a szennyeződéstől.

• A szivattyút vízbe merítve, fagymentes helyen kell tárolni.- HU -

Hibaelhárítás Lehetséges zavarok áttekintése Üzemzavar

Megoldás A szivattyú nem indul el. Hiányzik a hálózati feszültség.

• Ellenőrizze a hálózati feszültséget.

• Ellenőrizze a betápláló vezetékeket. A szivattyú nincs bekapcsolva. Kapcsolja be a szivattyút a vezérlőn. A szivattyú nem szállít. A szűrő eldugult. A szűrő tisztítása. Erősen szennyezett víz. Tisztítsa meg a szivattyút. A motor lehűlése után a szivattyú újból automati- kusan bekapcsol. A szivattyú túlságosan alacsony értékre van beállítva. Növelje a vezérlőn a szivattyú teljesítményét. A járóegység blokkolva van Húzza ki a hálózati csatlakozódugaszt, és távolítsa el az akadályt. Ezt követően kapcsolja be újra a szivattyút. A szállított mennyiség nem elegendő. A szűrő eldugult. A szűrő tisztítása. Túl nagy veszteség a betáplálóve- zetékekben.

• Válasszon nagyobb tömlőátmérőt.

• Igazítsa hozzá a lépcsőzetes tömlővéget a tömlőátmérőhöz.

• Csökkentse le a tömlőhosszt a szükséges minimumra.

• Kerülje a szükségtelen összekötő elemeket. A szivattyú túlságosan alacsony értékre van beállítva. Növelje a vezérlőn a szivattyú teljesítményét. A szivattyú rövid működés után lekapcsol. Erősen szennyezett víz. Tisztítsa meg a szivattyút. A motor lehűlése után a szivattyú újból automati- kusan bekapcsol. A járóegység blokkolva van Húzza ki a hálózati csatlakozódugaszt, és távolítsa el az akadályt. Ezt követően kapcsolja be újra a szivattyút. A szivattyú kiszáradt. Árassza el a szivattyút. Üzemeléskor a készüléket teljesen el kell meríteni.

Hibajelzések Az adott hiba elhárítása után a hibajelzés automatikusan törlődik. Hibajelzés

Megoldás E 01 A túláram-védelem kioldott. Tisztítsa meg a járóegységet. A járóegységnek könnyen kell tudnia járni. Ha a járóegység nehezen jár, akkor a szivattyú túl nagy áramot vesz fel. E 02 Fáziskimaradás; adott esetben kábelszakadás.

• Húzza ki a hálózati csatlakozót, várjon kb. 10 mp-et. Ezt követően kapcsolja be újra a szivattyút.

• Ha a hibajelzés továbbra is aktív, akkor a kábel el van törve. Vigye a szi- vattyút szakszervizbe javítás céljából, vagy küldje el a PfG-hez. E 03 A blokkolódás elleni védelem kiol- dott. Ellenőrizze a szivattyút és szüntesse meg a blokkolódást. E 04 A szárazon futás elleni védelem ki- oldott. Árassza el vízzel a szivattyút.- HU -

Csatlakoztatási feszültség V AC

50/60 50/60 50/60 50/60 Teljesítményfelvétel

Max. szállítási teljesítmény l/ó

Max. szállítási magasság

4,5 5,5 6,5 7,5 Max. merülési mélység

Védettségi fokozat Szivattyú

IP68 IP68 IP68 IP68 Vezérlő

IP44 IP44 IP44 IP44 Szívóoldal Menet

25, 32, 38 25, 32, 38 32, 38, 50 32, 38, 50 Durva szennyeződések szállítása

Szűrő beömlési felület cm²

Vízhőmérséklet (felállítás a víz alá merítve) Üzem közben

-20 ... +35 -20 ... +35 -20 ... +35 -20 ... +35 Környezeti hőmérséklet (száraz felállítás) Üzem közben és kon- vekció esetén

+4 ... +30 +4 ... +30 +4 ... +30 +4 ... +30 Üzem közben és kényszerhűtés esetén

Kábelhossz Hálózati vezeték

• Járóegység Megsemmisítés TUDNIVALÓ: A készüléket nem szabad háztartási hulladékként ártalmatlanítani. A készüléket az erre szolgáló visszavételi rendszeren keresztül adja le ártalmatlanításra. Ha bármilyen kérdése van, forduljon a helyi hulladékkezelő vállalathoz. Ott tájékoztatást kap a készülék megfelelő ártalmatlanításáról. A kábel levágásával tegye használhatatlanná a készüléket.

Garanciális feltételek A PfG 3 év garanciát vállal a vásárlás dátumától bizonyítható anyag- és gyártási hibákra. A kopóalkatrészekre, mint pl. izzók stb. szintén nem terjed ki a garancia. A garanciavállalás feltétele az eredeti vásárlást igazoló bizonylat. A garan- cia megszűnik szakszerűtlen kezelés, a visszaélésszerű használat által bekövetkezett elektromos vagy mechanikus sérülés, valamint az arra fel nem jogosított szervizek által végzett szakszerűtlen javítások miatt. Javítást csak a PfG vagy az általa felhatalmazott szervizek végezhetnek. Garanciaigény bejelentése esetén küldje el a reklamált készüléket vagy a meghibásodott alkatrészt a hiba leírásával és a vásárlást igazoló bizonylattal a Pfg-hez. A PfG fenn- tartja magának a szerelési költségek kiszámlázásának jogát. A PfG nem felel a szállításból keletkezett károkért. Ezeket azonnal a szállítóval szemben kell érvényesíteni. Bármilyen fajta további igény – kiváltképpen a követ- kezményes károkat - kizárt. A garancia nem érinti a végfelhasználó kereskedővel szemben támasztott igényeit.- PL -
