HASZNÁLATI ÚTMUTATÓ PondoVario 750 Pontec

Az eredeti használati útmutató fordítása

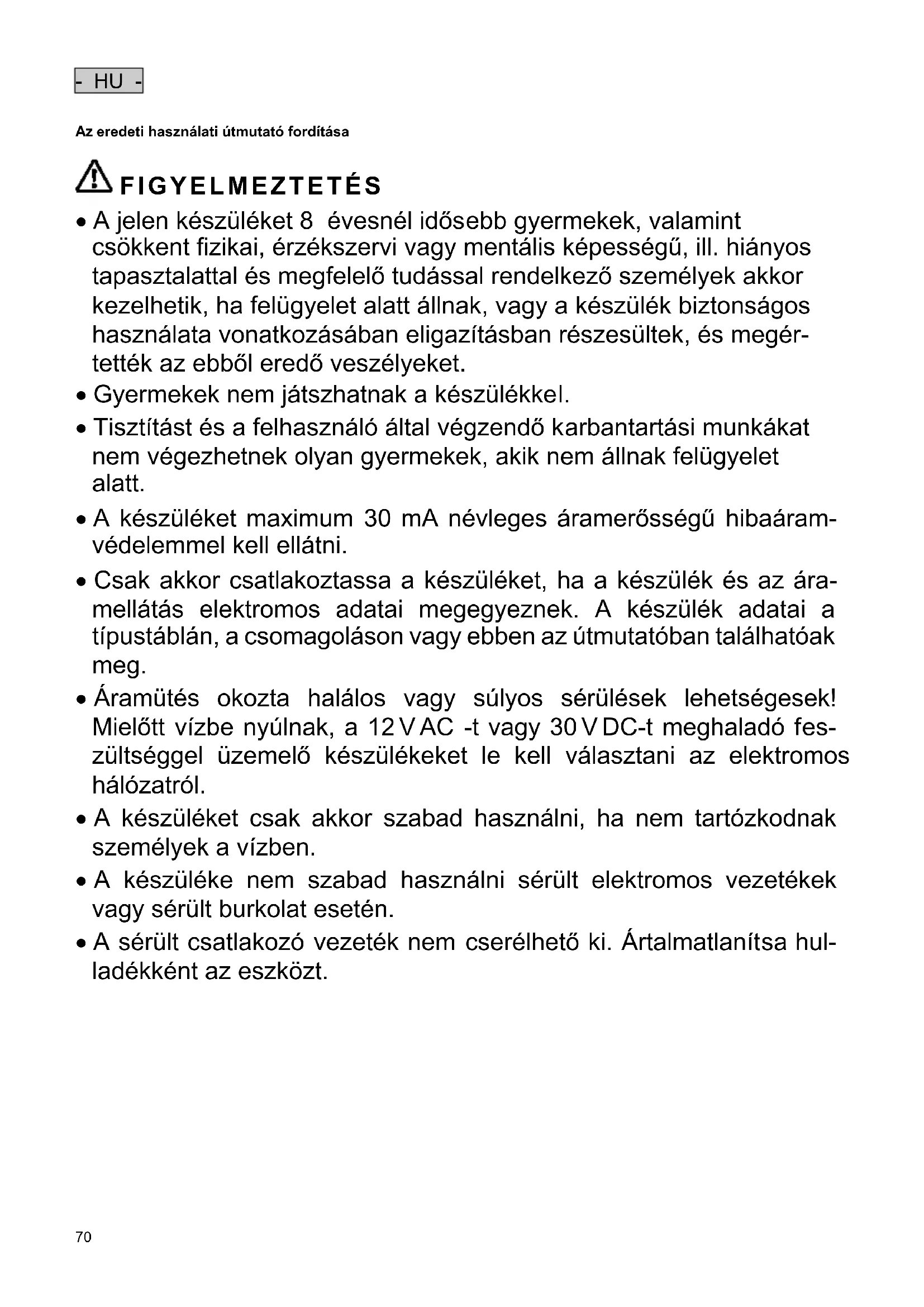

• A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megér- tették az ebből eredő veszélyeket.

• Gyermekek nem játszhatnak a készülékkel.

• Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.

• A készüléket maximum 30 mA névleges áramerősségű hibaáram- védelemmel kell ellátni.

• Csak akkor csatlakoztassa a készüléket, ha a készülék és az ára- mellátás elektromos adatai megegyeznek. A készülék adatai a típustáblán, a csomagoláson vagy ebben az útmutatóban találhatóak meg.

• Áramütés okozta halálos vagy súlyos sérülések lehetségesek! Mielőtt vízbe nyúlnak, a 12 V AC -t vagy 30 V DC-t meghaladó fes- zültséggel üzemelő készülékeket le kell választani az elektromos hálózatról.

• A készüléket csak akkor szabad használni, ha nem tartózkodnak személyek a vízben.

• A készüléke nem szabad használni sérült elektromos vezetékek vagy sérült burkolat esetén.

• A sérült csatlakozó vezeték nem cserélhető ki. Ártalmatlanítsa hul- ladékként az eszközt.- HU -

Biztonsági útmutatások Előírásszerű elektromos telepítés

• Az elektromos szerelési munkálatoknak meg kell felelniük a létesítésre vonatkozó nemzeti rendelkezéseknek, és e- zeket kizárólag villamossági szakember végezheti el.

• Egy személy akkor számít villamossági szakembernek, ha szakmai képesítése, ismeretei és tapasztalatai alapján képes és jogosult a rábízott munkát felmérni és elvégezni. A szakembernek képesnek kell lennie a lehetséges ves- zélyek felismerésére, valamint a vonatkozó regionális és nemzeti szabványok, előírások és rendelkezések be- tartására is.

• Kérdések és problémák esetén forduljon villamossági szakemberhez.

• A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő használatra (fröccsenő víz elleni védelem).

• Óvja a dugós csatlakozókat a nedvességtől.

• A készüléket csak előírásszerűen telepített dugaszolóaljzatra csatlakoztassa.

Biztonságos üzemeltetés

• A készülékben lévő járóegység erős mágneses mezővel rendelkező mágnessel van felszerelve, amely befolyásol- hatja a szívritmus-szabályozókat vagy implantált defibrillátorokat (ICD). Az implantátum és a mágnes között legalább 0,2 méter távolságot kell tartani.

• A csatlakozót és az aljzatot tartsa szárazon.

• A készüléket nem szabad az elektromos vezetéknél fogva hordozni vagy húzni.

• A vezetékeket sérülésektől védetten fektesse le és ügyeljen arra, hogy senki ne eshessen el bennük.

• Soha ne hajtson végre műszaki változtatásokat a készüléken.

• Csak olyan munkálatokat végezzen a készüléken, amelyek ismertetve vannak.

• A készülékhez csak eredeti pótalkatrészeket és tartozékokat használjon.

Információk ehhez a használati útmutatóhoz Ön ezen termék PondoVario 750 / 1000 / 1500 / 2500 / 3500 megvásárlásával jó döntést hozott. Az első használatba vétel előtt olvassa el gondosan a használati útmutatót és ismerkedjen meg a készülékkel. Az kés- zülékkel, vagy a készüléken végzett bármilyen munka esetén tartsa be a jelen útmutatóban leírtakat. A készülék helyes és biztonságos haszálata érdekében feltétlenül vegye figyelembe a biztonsági előírásokat. Őrizze meg gondosan a jelen használati útmutatót. Ha másnak adja a készüléket, adja oda ezt a használati útmutatót is.

A jelen útmutatóban használt szimbólumok Figyelmeztetések A jelen útmutatóban található figyelmeztetések jelzőszavak segítségével vannak csoportosítva, amelyek jelzik a ves- zély mértékét.

• Lehetséges veszélyes helyzetet jelöl.

• A figyelmeztetés figyelmen kívül hagyása halált vagy rendkívül súlyos sérüléseket okozhat.

• Lehetséges veszélyes helyzetet jelöl.

• A figyelmeztetés figyelmen kívül hagyása enyhe vagy könnyű sérüléseket okozhat.

ÚTMUTATÁS A jobb megértést vagy a lehetséges anyagi és környezeti károk megelőzésére szolgáló információk.

További útmutatások A Hivatkozás ábrára, pl. A ábra.

• Hivatkozás egy másik fejezetre.- HU -

Termékleírás A PondoVario 750 / 1000 / 1500 / 2500 / 3500 vízjáték szivattyú kerti tavakhoz, díszkutakhoz (PondoVario 1500-tól) és kis patakokhoz.

• Hőmérséklet-védelem beépített hőmérséklet-ellenőrzővel.

• Teleszkópos hosszabbító különböző fúvókákkal

• Csuklós teleszkópos hosszabbító (gömbcsukló)

• Második, külön szabályozható kiömlő.

• Levehető finomszűrő patak vagy szűrő táplálására

Szállítási terjedelem és készülék-felépítés

Szűrőház szűrőszivattyúval 1 DB 1 DB 1 DB

Átmeneti idom − A szűrőszivattyút rögzíti a szűrőfedélen

Gömbcsukló szabályozható kimenettel (∅9 mm)

Teleszkópos hosszabbító, 2-részes, külső és belső csőből áll 1 DB 1 DB 1 DB

Lépcsőzetes tömlővég

Rendeltetésszerű használat PondoVario 750 / 1000 / 1500 / 2500 / 3500, a továbbiakban: „készülék”, kizárólag csak a következőképpen has- ználható:

• Normál tóvíz szivattyúzására szűrőkhöz és kerti patakokhoz.

• Üzemeltetés a műszaki adatok betartása mellett. A készülékre a következő korlátozások érvényesek:

• Fürdésre használt tavakban használni tilos.

• A készüléket soha nem szabad vízen kívül más folyadékkal használni.

• Soha nem szabad vízátfolyás nélkül működtetni.

• Nem szabad vegyszerekkel, élelmiszerekkel, gyúlékony vagy robbanékony anyagokkal együtt alkalmazni.

Felállítás és csatlakoztatás

Használat vízjáték szivattyúként PondoVario 750/1000 Ez az alábbiak szerint végezhető el:

A teleszkópos hosszabbító összeszerelése: Dugja a belső csövet a külső csőbe, és biztosítsa a karmantyúval. Illessze a teleszkópos hosszabbítót az átmeneti idomba. Illessze és csavarja bele a kívánt fúvókát a teleszkópos hosszabbítóba. Csavarja a gömbcsuklót az átmeneti idommal a szivattyúra, és húzza meg kézzel. Állítsa fel a készüléket a tóban szilárd, iszapmentes aljzatra vízszintesen úgy, hogy teljesen fedje a víz.- HU -

PondoVario 1500/2500/3500 Ez az alábbiak szerint végezhető el:

A teleszkópos hosszabbító összeszerelése: Dugja a belső csövet a külső csőbe, és biztosítsa a karmantyúval. Illessze a teleszkópos hosszabbítót a gömbcsuklóra. A teleszkópos hosszabbító szabályozó szelepét és a gömbcsukló kimenetét egymással szemben úgy kell beállítani, hogy a gömbcsukló kimenetén víz távozhasson. – A teleszkópos hosszabbító szabályozó szelepe és a gömbcsukló kimenetének egymással szembe kell beállítva lennie, hogy a gömbcsukló kimenetén víz távozhasson. – A gömbcsukló szabályozható kimenetén keresztül opcionálisan patak táplálható. Illessze és csavarja bele a kívánt fúvókát a teleszkópos hosszabbítóba. Csavarja a gömbcsuklót a szivattyú átmeneti idomjára, és húzza meg kézzel. – Állítsa be a teleszkópos hosszabbítót a gömbcsuklóval függőlegesre. Állítsa fel a készüléket a tóban szilárd, iszapmentes aljzatra vízszintesen úgy, hogy teljesen fedje a víz.

Használat patakot tápláló vagy szűrőszivattyúként PondoVario 1500/2500/3500 Ez az alábbiak szerint végezhető el:

Csavarja fel a lépcsőzetes tömlővéget a szivattyú átmeneti idomjára, és húzza meg kézzel. Nyomja be a bepattintható kampókat a szűrőházon. Vegye le a szűrőtokokat. Állítsa fel a készüléket a tóban szilárd, iszapmentes aljzatra vízszintesen úgy, hogy teljesen fedje a víz. Maximális felállítási mélység: a víztükör alatt 2 m-rel.

Üzembe helyezés MEGJEGYZÉS A szivattyút nem szabad szárazon futtatni. Ellenkező esetben tönkremegy a szivattyú.

• Üzem közben a szivattyúnak folyamatosan elárasztva kell lennie.

• Ellenőrizze rendszeresen a vízszintet. Így biztosíthatja az áramellátást: Bekapcsolás: Csatlakoztassa a készüléket a hálózatra. A készülék azonnal bekapcsol. Kikapcsolás: Válassza le a készüléket a hálózatról.

Használat vízjáték szivattyúként szökőkút formája a felállítás és csatlakoztatás után a fúvókák különböző mélységű becsavarásával állítható be. PondoVario 750/1000

• A teleszkópos hosszabbítón forgassa el a szabályozó szelepet a kívánt vízkép eléréséig. PondoVario 1500/2500/3500

• A teleszkópos hosszabbítón forgassa el a szabályozó szelepet a kívánt vízkép eléréséig.

• Adott esetben forgassa el a gömbcsuklón a szabályozó szelepet a kívánt átfolyási mennyiség eléréséig.- HU -

Hibaelhárítás Üzemzavar

Megoldás A készülék nem működik Hiányzik a hálózati feszültség Ellenőrizze a hálózati feszültséget Elégtelen szállítási teljesítmény A járókerék blokkolva van Tisztítsa meg a járókereket A szűrőtok eldugult Tisztítsa ki a szűrőtokot Túl nagy nyomásveszteség a vezetékekben Csökkentse a tömlőhosszt és az összekötő elemek számát minimálisra, a tömlőket lehető- leg egyenesen kell elvezetni A készülék rövid működés után lekapcsol Túl magas a vízhőmérséklet Ügyeljen a max. +35 °C-os vízhőmérsékletre

Tisztítás és karbantartás FIGYELEM! Veszélyes elektromos feszültség. Lehetséges következmények: Halálos vagy súlyos sérülések. Óvintézkedések:

• U > 12 V AC vagy U >30 V DC méretezési feszültségű elektromos készülékeket és szerelvényeket szabad használni, amelyek vízben vannak: Mielőtt a vízbe nyúlnak, feszültségmentesíteni kell a készülékeket és szerelvényeket.

• A készüléken végzett munkák előtt a készüléket feszültségmentesíteni kell.

• Biztosítsa nem szándékos újrabekapcsolás ellen.

ÚTMUTATÁS A tisztításra vonatkozó ajánlás:

• A készüléket szükség szerint, de legalább évente 2-szer tisztítsa meg.

• A szivattyún különösen a járóegységet és a szivattyúházat tisztítsa meg.

• Agresszív tisztítószerek vagy vegyszeroldatok használata tilos, mivel ezek károsíthatják a burkolatot, vagy károsan befolyásolhatják a készülék működését.

• Ajánlott tisztítószerek makacs vízkövesedés esetén: – Ecet- és klórmentes háztartási tisztító.

• A tisztítás után tiszta vízzel alaposan tisztítsa meg az összes alkatrészt.

Tisztítsa meg a szivattyút Ez az alábbiak szerint végezhető el:

Csavarja le az átmeneti idomot (a teleszkópos hosszabbítóval vagy a lépcsőzetes tömlővéggel együtt) a szivattyúról. Nyomja be a bepattintható kampókat a szűrőházon, és nyissa ki a szűrőházat. Forgassa el a szivattyúházat az óramutató járásával ellentétes irányba, és távolítsa el (bajonettzár). Húzza ki a járóegységet (mágneses ellenállás). Mosson le minden alkatrészt. Fordított sorrendben szerelje össze a készüléket.

Tárolás/Telelés Fagy esetén a készüléket le kell szerelni. Alaposan tisztítsa meg a készüléket, ellenőrizze, hogy nem sérült-e, és tárolja azt egy vödör vízben vagy feltöltve, fagytól mentesen. A csatlakozót nem szabad elárasztani!

Javítás A következő eseményeknél nem lehetséges javítás! A készüléket ki kell cserélni.

• Hibás részegységhez nincs a PfG GmbH által engedélyezett alkatrész.

• Egy a készülékkel fixen összekötött elektromos vezeték megsérült vagy le lett rövidítve.

Megsemmisítés ÚTMUTATAS A készüléket nem szabad háztartási hulladékként ártalmatlanítani.

• A készüléket a kábel levágásával használhatatlanná kell tenni, és az arra előirányzott visszavételi rendsze- ren keresztül kell ártalmatlanítani.

Garanciális feltételek A PfG 3 év garanciát vállal a vásárlás dátumától bizonyítható anyag- és gyártási hibákra. A garanciavállalás feltétele az eredeti vásárlást igazoló bizonylat. A garancia megszűnik szakszerűtlen kezelés, a visszaélésszerű használat által bekövetkezett elektromos vagy mechanikus sérülés, valamint az arra fel nem jogosított szervizek által végzett szakszerűtlen javítások miatt. Javítást csak a PfG vagy az általa felhatalmazott szervizek végezhetnek. Garanciaigény bejelentése esetén küldje el a reklamált készüléket vagy a meghibásodott alkatrészt a hiba leírásával és a vásárlást igazoló bizonylattal a Pfg-hez. A PfG fenntartja magának a szerelési költségek kiszámlázásának jogát. A PfG nem felel a szállításból keletkezett károkért. Ezeket azonnal a szállítóval szemben kell érvényesíteni. Bármilyen fajta további igény – kiváltképpen a következményes károkat - kizárt. A garancia nem érinti a végfelhasználó kereskedővel szem- ben támasztott igényeit.- PL -

Műszaki adatok Méretek Súly mért feszültség Teljesítményfelvétel Vízhőmérséklet Szállítási teljesítmény Vízoszlop Kábelhossz

A készülék szim- bólumai Portömített. Vízálló 2 m-es mélységig Fagy esetén a készüléket szerelje le A készüléket nem a normál háztartási szemét- tel együtt kell megsemmisíteni! Figyelem! Olvassa el a használati útmutatót
