PondoMax Eco 15000 Control - Vodena pumpa Pontec - Besplatni korisnički priručnik

Vrsta proizvoda	Crpka za vodu za ribnjak
Marka	Pontec
Model	PondoMax Eco 15000 Control
Napon napajanja	220-240 V AC, 50/60 Hz
Potrošena snaga	40 do 135 W
Maksimalni protok	15000 l/h
Maksimalna visina dizanja	6,5 m
Maksimalna dubina uranjanja	4 m
Stupanj zaštite crpke	IP68 (uranjanje do 4 m)
Stupanj zaštite regulatora	IP44 (zaštićeno od prskanja vode)
Usisni priključak	Navoj G2 (cijev 32/38/50 mm)
Potisni priključak	Navoj G2 (cijev 32/38/50 mm)
Maks. veličina čestica	8 mm
Površina filtera	310 cm²
Dopuštena temperatura vode	+4 do +35 °C (u radu)
Dimenzije (D x Š x V)	255 x 130 x 170 mm
Duljina kabela	10 m (2 m mrežni + 8 m crpka)
Težina	5,1 kg
Podešavanje snage	8 stupnjeva (0-25-50-60-70-80-90-100%)
Ugrađena zaštita	Prekomjerna struja, rad na suho, blokada
Čišćenje	Najmanje 2 puta godišnje čistom vodom
Potrošni dijelovi	Radna jedinica
Jamstvo	3 godine

Često postavljana pitanja - PondoMax Eco 15000 Control Pontec

Kako instalirati crpku u uronjenom položaju?

Postavite crpku vodoravno na čvrstu podlogu u ribnjaku, s košaricom za filtriranje. Mora biti prekrivena s najmanje 10 cm vode kako bi se izbjeglo usisavanje zraka. Spojite cijevi na spojnice s maticama (IN i OUT) odgovarajućeg promjera.

Kako instalirati crpku na suhom?

Instalirajte crpku izvan vode, ispod razine vode, na stabilnu i vodoravnu podlogu. Uklonite košaricu za filtriranje i spojite cijevi na ulaz i izlaz. Zaštitite je od sunca i osigurajte dovoljnu ventilaciju.

Kako podesiti snagu crpke?

Koristite regulator: pritisnite tipku '+' ili '-' za povećanje ili smanjenje snage u postocima (0, 25, 50, 60, 70, 80, 90, 100%). Zaslon prikazuje vrijednost u % ili W ovisno o odabranom načinu rada.

Što učiniti ako crpka ne pokrene?

Prvo provjerite mrežni napon i je li crpka uključena na regulatoru (pritisnite tipku za uključivanje/isključivanje). Ako problem i dalje postoji, provjerite osigurače i napojne vodove.

Što znači kod pogreške E01?

Kod E01 označava aktiviranje zaštite od prekomjerne struje. Očistite rotorski sklop kako bi se slobodno okretao, jer blokada povećava potrošnju struje.

Kako očistiti crpku?

Prvo isključite mrežni utikač. Čistite uređaj najmanje dva puta godišnje čistom vodom i mekom četkom ili spužvom. Za tvrdokornu prljavštinu koristite kućni deterdžent bez octa ili klora, zatim temeljito isperite.

Mogu li koristiti crpku zimi?

Ne, uređaj nije otporan na mraz. Zimi ga rastavite, očistite, provjerite dijelove i pohranite na mjesto zaštićeno od mraza. Zaštitite električne utičnice od vlage.

Koja je maksimalna dubina uranjanja?

Maksimalna dubina uranjanja je 4 metra. Stupanj zaštite IP68 jamči vodonepropusnost do te dubine.

Mogu li koristiti ovu crpku u prirodnom bazenu?

Ne, uporaba u prirodnom bazenu je zabranjena. Uređaj je namijenjen isključivo za crpljenje vode iz ribnjaka za filtre, slapove i vodotokove. Prirodni bazen bi izložio kupače opasnim električnim naponima u slučaju kvara.

Koje jamstvo za ovaj uređaj?

PfG nudi jamstvo od 3 godine od datuma prodaje za sve greške u materijalu ili izradi, uz predočenje računa. Potrošni dijelovi (poput radne jedinice) i štete nastale nepravilnom uporabom su isključeni.

KORISNIČKI PRIRUČNIK PondoMax Eco 15000 Control Pontec

Naprave ne smete priključiti v senčni priključek.

NASVET

Namjensko korištenje

U ovim uputama opisan proizvod upotrebljavajte isključivo kao što slijedi:

• Za crpljenje normalne stajace vode za filtracjske sustave, sustave vodopada i sustave potocica.
• Uz pridržavanje tehnickih podataka. ( Tehnicki podatci)

Za uredaj vrijede sljedeca ogranicenja:

• Nikada ne primjenjute u jezercima za kupanje.
• Nikada ne radite bez protoka vode.
• Ne primjenjute za profesionalne ili industrijske namjene.
• Ne rabite uredaj u kombinaciji s kemikalijama, hranom, zapaljivim, eksplozivnim tvarima ili drugim tekuciñama osim vode.
• Ne priklujcujte na sustav opskrbe vodom za kućanstvo.

Opis proizvoda

Pregled

☐ A	Opis
1	Upravljač • Uključivanje/isključivanje pumpe i upravljanje jačinom
2	Kučište pumpe
3	Filtarska košara
4	Noga urežaja
5	Ulaz (usisna strana) • S filtarskom košarom (3) pri postavljanju pod vodom. • S navlakom za cijev (7) pri postavljanju na suhom.
6	Izlaz (tlačna strana) • Sa crijevnom navlakom (7)
7	Crijevna navlaka • PondoMax Eco Control 5000 i 10000: - Navojni priljičak G1½ - Prikljčak crijeva 25, 32 ili 38 mm • PondoMax Eco Control 15000 i 20000: - Navojni priljičak G2 - Prikljčak crijeva 32, 38 ili 50 mm

Načini instalacije

B

• Varijanta (a): Pumpu postaviti pod vodom

• Pumpa se postavlja u ribnjak odn. bazen.

• Potiskivanje vode preko filtarske košare.

• Varijanta (b): Pumpu postaviti na suhom

• Pumpa se postavlja bez filtarske košare izvan ribnjaka odn. bazena, ali ispod razine vode.

• Potiskivanje vode preko crijeva ili cijevi.

Simboli na uredaju

IP68 4.0 m	Urečaj je nepropustan za prašinu i vodu do 4 m.
IP44	Urečaj je zašićen od prašine i raspršene vode.
	Zašitite urežaj od mraza.
	Moguce opasnosti za osobe sa srćanim elektrostimulatorima.
	Zašitite urežaj od izravnog sunčanog zračenja.
	Ne zbrinjavaje urežaj s obižnim kućnim opadom.
	Pročitajte prisćnik za uporabu.

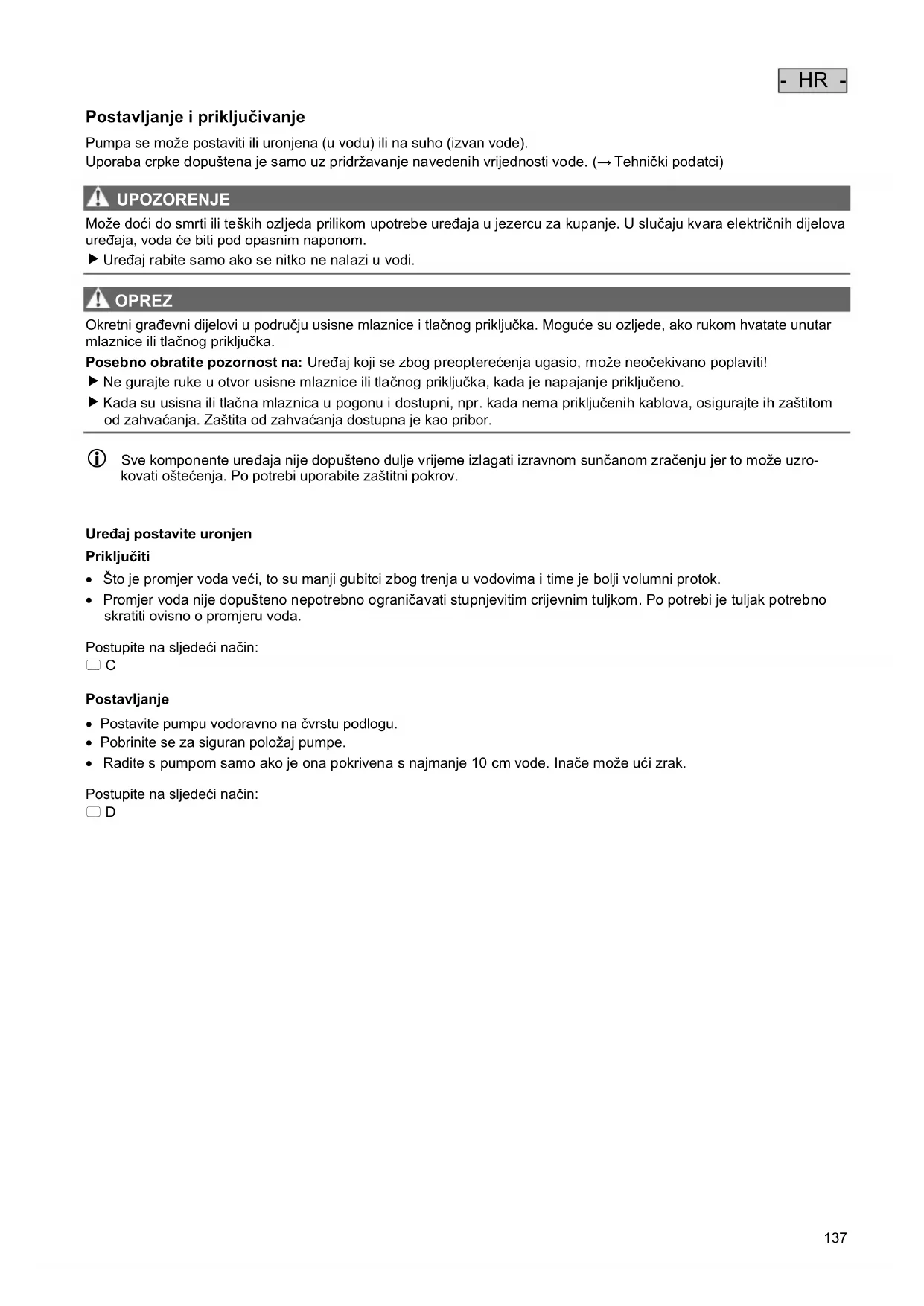

Postavljanje i prikljucivanje

Pumpa se moze postaviti ili uronjena (u vodu) ili na suho (izvan vode).
Uporaba crpke dopustena je samo uz pridržavanje navedenih vrijednosti vode. ( Tehnički podatci)

UPOZORENJE

Moze doci do smrti ili teških ožljeda prilikom upotrebe uredaja u jezercu za kupanje. U slucaju kvara elektrčnih dijelova uredaja, voda ce biti pod opasnim naponom.

▶ Uredaj rabite safo akosnitko ne nalazi u vodi.

OPREZ

Okretni gradevni dijelovi u području usisne mlaznice i tlačnog priključka. Moguće su ozljede, ako rukom hvatate unutar mlaznice ili tlačnog priključka.

Posebno obratite pozornost na: Ure'daj koji se zbog preopterecenja ugasio, moze neocekivano poplaviti!

Ne gurajte ruke u otvor usisne mlaznice ili tlačnog prikljucka, kada je napajanje prikljuceno.
▶ Kada su usisna ili tlacna mlaznica u pogonu i dostupni, npr. kada nema priključenih kablova, osiguraje ih zašitom od zahvaćanja. Zašita od zahvaćanja dostupna je kao pribor.

Sve komponente uredaja nije dopusteno dulje vrijeme izravnom izravnom suncanom zracenju jer to moze uzrokovati ostecenja. Po potrebi uporabite zastitniPokrov.

Ure'daj postavite uronjen

Prikljuciti

• Sto je promjer voda veci, to su manji gubitci zbog trenja u vodovima i time je bolji volumni protok.
• Promjer voda nije dopusteno nepotrebno ograničavati stipnjevitim crijevnim tuljkom. Po potrebi je tuljak potrebno skratiti ovisno o promjeru voda.

Postupite na sljedeci nacin:

C

Postavljanje

• Postavite pumpu vodoravno na Čvṛstu podlogu.
• Pobrinite se za siguran polożaj pumpe.
• Radite s pumpom samo ak je onaPokrivena s majmanje 10 cm vode. Inace moze uci zrak.

Postupite na sljedeci nacin:

D

HR

Uredaj postavite na suhom

Priključiti

• Na ulazu (IN) i na izlazu (OUT) moguce je priključiti crijeva ili cijevi.
• U opsegu isporuke sadrzani su priključci za crijeva. Njihovo montiranje opisano je u nastavku.
• Radi optimalnog učinka pumpe promjer voda na usisnoj strani (IN) ne smije biti manji od promjera voda na tlačnoj strani (OUT).
• Sto je promjer voda veci, to su manji gubitci zbog trenja u vodovima i time je bolji volumni protok.
• Promjer voda nije dopusteno nepotrebno ograničavati stipnjevitim crijevnim tuljkom. Po potrebi je tuljak potrebno skratiti ovisno o promjeru voda.

Preporucjemo kod postavljanja na suhom izlaz usmjeriti prema gore.

Postupite na sljedeci nacin:

E

Postavljanje

• Postavite pumpu vodoravno na Čvṛstu podlogu.
• Pobrinite se za siguran polożaj pumpe.
• Pumpu ne smije biti izložena izravnoj sunčanoj svjetlosti.
• Mjesto postavljanja mora biti dovoljno provjetreno kako se pumpa ne bi pregrijala.

Postupite na sljedeci naacin:

□F

Za siguran razmak, uredaj mozete pričvrstiti na prikladnu podlogu.

Postavite upravljač na mjestu zašićenom od sunca i loših vremenskih uvjeta (npr. na zid). Objosite ga na kuku ili na vijak.

Upravljac je zasticen od prašine i raspršene vode (IP44).

• Priključci moraju gledati prema dolje.

Postupite na sljedeci nacin:

□H

Stavljanje u pigeon

NAPOMENA

Urejce se unistiti aka se koristi s prugivaem. Sadrzi osjetljive elektricne dijelove.

Ne prikljucujte uredaj na elektricno napajanse regulatorom.

NAPOMENA

Pumpa ne smije raditi na suho. Inace se pumpa moze unisti.
Pumpu stavljajte u pogon samo ako je ona potpuno potopljena odnosno uronjena pod vodu.

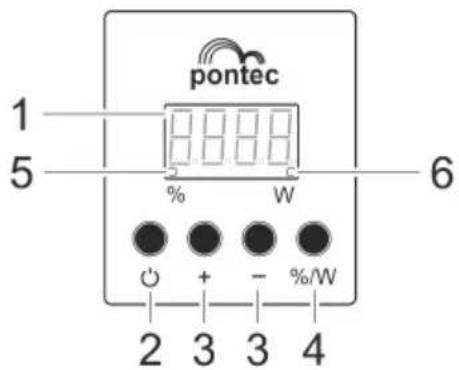

Pregled upravljača

PMX0037

Opis

1 Zaslon s cetiri mjesta
2 Tipka
3 Tipka "+"/ "-"
4 Tipka % /W
5 0%
6 W

Funkcija

• Prikaz jacine u postocima (%) ili ovisno o toleranciji uvatima (W).
• Prikaz koda pogreske kod smetnje.

Uključivanje ili iskligučivanje pumpe.

Pojacati ili smanjiti jacinu u stipnjevima.

Moze se birati prikaz vrijednosti jačine u postocima (%) ili vatima (W).

LED dioda svijetli kada se na zaslonu prikazuje jacina u postocima (%)

LED dioda svijetli kada se na zaslunu prikazuje jacina uvatima (%)

Upravljačke funkcjije

Uključivanje

Postupite na sljedeci nacin:

1. Utaknite mrežni utikač u uticnicu.

Pumpa je stalno ukljucena kadazaslon prikazuje vrijednost ili kod greške.

Isklučivanje

Postupite na sljedeci naacin:

1. Pritisnite na upravljaču tipku

Opasnost od ozljeda zbog nepredvidivog plavljenja. Funkcije nadzora koje su uključene u uredaj mogu ga isključiti i samostalno ponovno uključiti.

Prijerada na urecdaju izvucite elektricni utikač.

NAPOMENA

Ne rabite agresivna sredstva za ciscenje ili kemijska otapala. Ta sredstva mogu ošetiti kučište, ometati funkcioniranje uredaja i šteteŽivotinjama, biljkama i okolišu.

▶ Urečaj Čistite samo Čistom vodom i mekanom Četkom ili spužvom, kod tvrdokornih zaprljanja uz pomoć preporučenih sredstava za Čišćenje.

Rastavljanje i sastavljanje uredaja

Ureaj se moze rastaviti izvlacenjem bez alata.

Postupite na sljedeci nacin:

□I,J

Ciscenje uredaja

Cistite uredaj po potrebi, ali najmanje 2 puta godisnej.

• Na pumpi narocito temeljito očistitePokretnu jedinicu i kučistepumpe.

• Preporučena sredstva za Čišćenje tvrdokornih naslaga vapnencа:

• Kućansko sredstvo za Čišćenje bez octa i klora.
• Nakon Čiśćenja sve rijelove isperite Čistom vodom.

Skladištenje / Čuvanje tijekom zime

Urejai nije zastricten od zamrzavanja i mora se demontirati i uskladiistiti prije ocekivanog mraza.

Ovaj uredaj ne smije se odlagati u kućni OTPad.

Zbrinite uredaj preko predvidenog sustava priukuplanja opada.
Ako imate pitanja, obrite se lokalnoj tvrtki za zbrinjavanje otpada. Ondje mozte pronacci informacao o pravilnom zbrinjavanju uredaja.
Onesposobite uredaj odsijecanjem kabela.

Jamstveni uvjeti

PfG jamci 3 godine od datumura prodaje za dokazane greške u materijalu i proizvodnji. Potrošni dijelovi, npr. zaruljice itd. nisu sastavni dio jamstva. Preduvjet za izvodenje jamstvenih usluga je predočavanje potvrde o kupnji. Jamstvo prestaje vrijediti u slučajevima nestručnog rukovanja, elektrichnih ili mehaničikh ostećenja nastalih zlouporabom kao i nestručnim popravcima od strane neovlaštenih radiona. Popravke smiju vršiti samo PfG ili radione koje je PfG za to ovlastio. U slučaju reklamacije posaljite neispravni urežaj ili povareni dio zajedno s opisom greške i potvrdom o kupnji o našem trošku tvrtki PfG. PfG zadržava pravo obracunavanja troškova montaže. PfG ne odgovara za ostećenja na-stala pri transportu. Takva se ostećenja odmah moraju prijaviti prijevozniku, koji za njih i odgovara. Sva ostala prava, a narocito pravo na nadoknadu posljedičnih šeta, su isključena. Ovo jamstvo se ne tiče obvezna prodavača prema krajnjem kupcu uredaja.
