KÄYTTÖOHJE PondoMax Eco 15000 Control Pontec

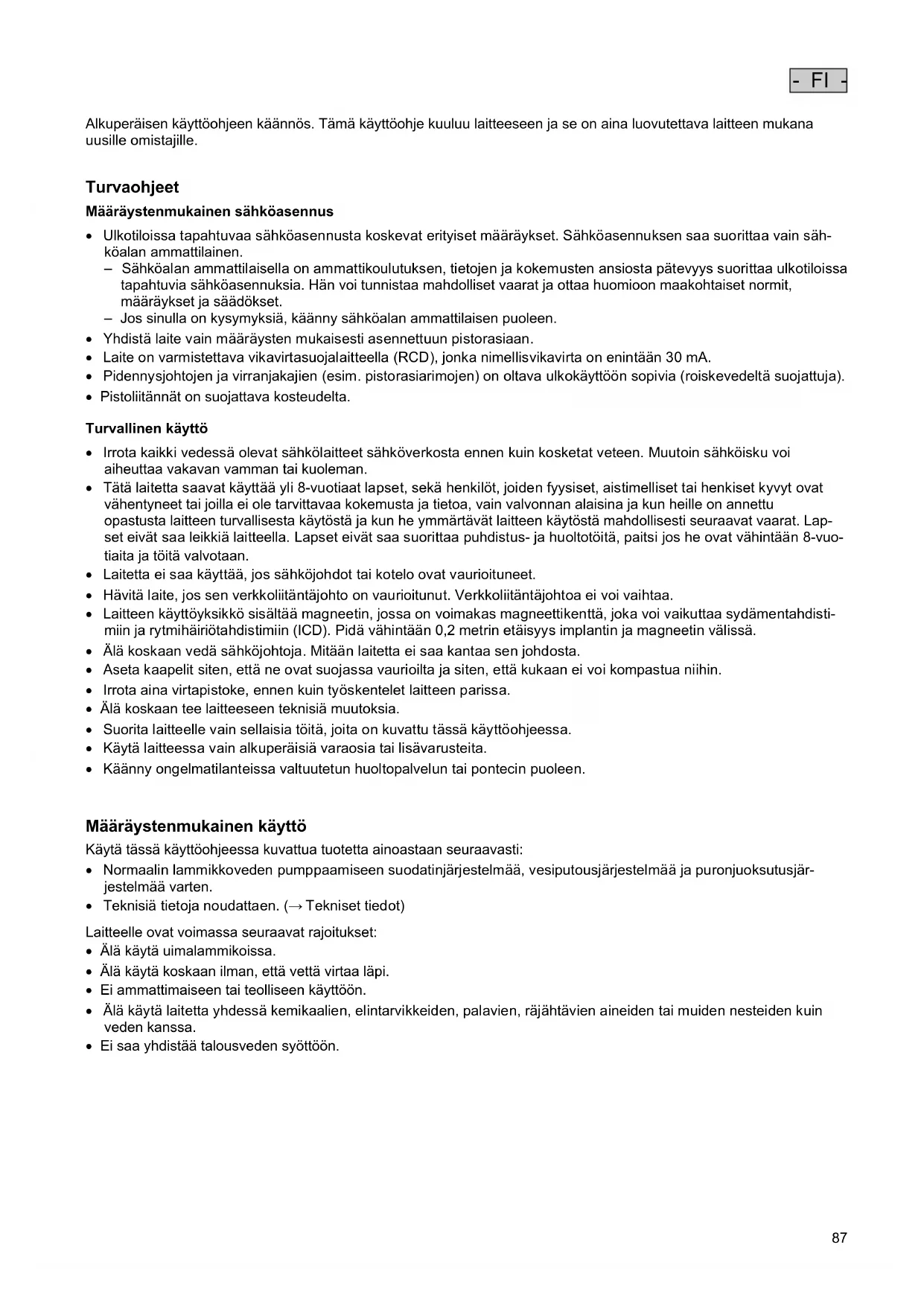

Alkuperäisen käytöohjeen kaannös. Tämä käytöohje kuuluu laitteeseen ja se on aina luovutettava laitteen mukana uusille omistajille.

Turvaohjeet

Märäystenmukainen sahköasennus

• Ulkotiloissa tapahtuvaa sahkoasennusta koskevat erityiset märäykset. Sähkoasennuksen saa suorittaa vain sahkoalan ammattilainen.
• Sähköalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta pätevyys suorittaa ulkotiloissa tapahtuvia sähköasennuksia. Han voi tunnistaa mahdolliset vaarat ja ottaa huomioon maakohtaiset normit, märäyket ja saädökset.
• Jos sinulla on kysmyksiä, känny sahköalan ammattilaisen puoleen.
• Yhdistä laite vain märäysten mukaisesti asennetttuun pistorasiaan.
• Laite on varmistettava vikavirtasuojalaitteella (RCD),jonka nimellisvikavirta on enintaan 30mA
• Pidennysjohtoen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokayttoön sopivia (roiskevedeltä suojattuja).
• Pistoliitannat on suojattava kosteudelta.

Turvallinen käytö

• Irrota kaikki vedessä olevat sahkölaitteet sahköverkosta ennen kuin kosketat veteen. Muutoin sahköisku voi aiheuttaa yakavan yamman tai kuoleman.
• Tātā laitetta saavat kāyttāa yli 8-vuotiaat lapset, sekā henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vahentyneet tai joilla ei ole tarvittavaa kokemusta ja tietao, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta kāytostä ja kun he ymmartavat laitteen kāytostä mahdollisesti seuraavat vaarat. Lapset eivāt saa leikkä laitteella. Lapset eivāt saa suorittaa puhdistus- ja huoltotoita, paitsi jos he ovat vahintäan 8-vuotiaita ja toitä valvotaan.
• Laitetta ei saa käytta, jos sahköjohdot tai kotelo ovat vauroituneet.
• Hävītā laite, jos sen verkkoliitäntäjohto on vaurioitunut. Verkkoliitäntäjohtoa ei voi vaihtaa.
• Laitteen käytöysikko sisältaa magneetin, jossa on voimakas magneettikenttä, joka voi vaikuttaa sydämentahdistimiin ja rytmähärötahdistimiin (ICD). Pida vähintaan 0,2 metrin etaisyys implantin ja magneetin valissä.
• Alä koskaan vedà sähköjohtoja. Mitään laitetta ei saa kantaa sen johdosta.
• Aseta kaapelit siten, etta ne ovat suojassa vauroilta ja siten, etta kukaan ei voi kompastua nihin.
• Irrota aina virtapistoke, ennen kuin tyoskentelet laitteen parissa.
• Alä koskaan tee laitteeseen teknisä muutoksia.
• Suorita laitteelle vain sellaisia toitä, joita on kuvattu tassä käytöohjeessa.
  Kayta Iaitteessa vain alkuperaisiaraosia tai lisavarusteita.
• Känny ongelmatilanteissa valtuutetun huoltopalvelun tai pontecin puoleen.

Märäystenmukainen käytto

Käytä tassä käyttohjessa kuvattua tuotetta ainoastaan seuraavasti:

• Normaalin lammikkoveden pumppaamiseen suodatinjärestelmää, vesiputousjärestelmää ja puronjuoksutusjärestelmää varten.
• Teknisä tietoja noudattaen. ( Tekniset tiedot)

Laitteelle ovat voimassa seuraavat rajoitukset:

• Älä kaytä uimalammikoissa.
• Älä käytä koskaan ilman, että vettä virtaa lapi.
• Ei ammattimateen tai teollseen käyttoön.
• Älä käytä laitetta yhdessä kemikaalien, elintarvikkeiden, palavien, räjähtävien aineiden tai muiden;nesteiden kui veden kanssa.
• Ei saa yhdistaa talousveden syottön.

Tuotekuvaus

Yleiskatsaus

☐ A	Kuvaus
1	Säädin • Pumpun kytkeminen pääle/pois ja tehon ohjaus
2	Pumppukotelo
3	Suodatinkori
4	Laitejalusta
5	Tulo (imupuoli) • Suodatenkorilla (3) upotetussa sjoituktessa. • Letkuliittimellä (7) kuivasjoituktessa.
6	Lähtö (painepuoli) • Letkuliittimellä (7)
7	Letkuliitin • PondoMax Eco Control 5000 ja 10000: - Kierreliiätäntä G1½ - Letkuliitäntä 25, 32 tai 38 mm • PondoMax Eco Control 15000 ja 20000: - Kierreliiätäntä G2 - Letkuliitäntä 32, 38 tai 50 mm

Asennusversiot

B

Versio (a): Pumpun sijoittaminen upotettuna

Pumppu sjoitetaan lampeen tai altaaseen.
Veden pumppaaminen suodatinkorin kautta.

Vaihtoehto (b): Pumpun sijoottaminen kuivana

• Pumppu sijoitetaan ilman suodatinkoria lammen tai altaan ukkopuolelle, mutta vedenpinnan tason alapuolle.
  Veden pumppaaminen letkun tai putken kautta.

Laitteessa olevat symbolit

IP68 4.0 m	Laite on põlytiVIS ja vesitiVIS 4 metrin saakka.
IP44	Laite on suojattu põlyä ja roiskeveden sisäänpääsyä vastaan.
	Suojaa laite jäätymiseltä.
	Mahdollisia vaaroja sydämentahdistinta käytäville henkilöille.
	Suojaa laite suoralta auringonsäteilyltä.
	Älä hättä laitetta ravallisen talousjätteen mukana.
	Lue käytöohje.

Paikoilleen asettaminen ja yhdistäminen

Pumppu voidaan sijoittaa upotettuna (veteen) tai kuivana (veden ulkopuolle).

Pumpun kāyttö on sallittu vain ilmoitettuja vesiarvoja noudattaen. (→ Tekniset tiedot)

VAROITUS

Jos tata laitetta kaytetäan uimapaikoissa, seurauksena voi olla yakavia vammoja tai kuolema. Laitteen vialliset sahkoosat johtavat veden vaarallisen sahköjannitteen.

Laitetta saa kayttä vain silloin, kun vedessa ei ole ketaan ihmisia.

HUOMIO

Imuyhteen ja paineyhteen alueella on pyoriviä rakenneosia. Loukkaantumiset mahdollisia, jos yhteisiin tartutaan sisään.

Ota huomioon erityisesti seuraavat: Ylikuormituksen johdosta pysahtynyt laite voi odottamatta kaynnistyä!

Alä tartu kasin imuyhteen tai paineyhteen aukkoon, kun verkkopistoke on yhdistettna.
Jos yhteisiin on kayton aikana vapaa paasy silsoin, kun esim. mita'an letkuja ei ole yhdistettna, varmista yhteet kosketussuojalla. Kosketussuoja on saatavana lisarvikkeena.

Mitaan laiteen osaa ei saa altistaa pitkaksi aikaa suoralle auringonvalolle, koska se voi aiheuttaa vauroit. Kaytara vittaessa suojsta.

Laitteen asettaminen veden pinnan alle

Liitannat

• Mitä suurempi johdon lapimitta on, sitä pienempi on kitkahäviö johdoissa ja sitä parempi on virtausmaärä.
• Johdon lapimittae ei saa rajoittaa tarpeetomasti porrastetulla letkuliittimellä. Tarvittaessa liiintä on lyhennettävajohdon halkaisijaa vastaavaksi.

Toimit nain:

C

Sijoittaminen

• Aseta pumppu vaakasuoraan asentoon kiinteallee alustalle.
  Huolehdi, etta pumppu pysyy varmasti paikoillaan.
• Käytä pumppua vain silloin, kun sen ylapuolella on vähintään 10 cm vetta. Muuten se voi imeä ilmaa.

Toimit nain:

D

- FI -

Laitteen asettaminen kuviin olosuhteisiin

Liitannat

• Tuloon (IN) ja lahtöön (OUT) voidaan yhdistäletkuja tai putkia.
• Letkujen liitannat sisaltyvat toimitukseen. Niiden asennus kuvataan seuraavassa tekstissä.
  Optimaista pumpputheoa varten ei imupupuolen letkun (IN) lapimitta saa olla pienempi kuin painepuolen johdon (OUT) lapimitta.
• Mitä suurempi johdon lapimitta on, sitä pienempi on kitkahäviö johdoissa ja sitä parempi on virtausmaära.
• Johdon lapiitttae ei saa rajoittaa tarpeetomasti porrastetulla letkuliittimellä. Tarvittaessa liitintä on lyhennettä ja johdon halkaisijaa vastaavaksi.

① Suosittelemme kuivasijoitukssessa lahdön kohdistamista ylöspäin.

Toimit nain:

E

Sijoittaminen

• Aseta pumppu vaakasuoraan asentoon kiinteallee alustalle.
• Huolehdi, etta pumppu pysyy varmasti paikoillaan.
• Pumppua ei saa altistaa suoralle auringonvalolle.
• Asennuspaikan on olta riittavän hyvin tuuletettu, jotta pumppu ei ylikuumennu.

Toimit nain:

□F

Laitteen turvallisen asennon varmistamiseksi voidaan laite ruuvata johonkin soveltuvaan alustaan.

Toimit nain:

G

Saatimen kiinnittäminen

• Sijoita saadin auringolta ja saälta suojattuun paikkaan (esim. seinän viereen). Ripusta se koukkuun tai ruuviin. Saadin on suoatttu polyä ja roiskevettä vastaan (IP44).
• Liitantöjen tāytyy osoittaa alaspain.

Toimit nain:

□H

Käytöönotto

OHJE

Laite rikkoutuu, jos sitä kaytetaän himmentimellä. Se sisältaa herkkiä sahkoosia.

Laitetta ei saa yhdistaa hmmennettavaan viransyotttoen.

OHJE

Pumppu ei saa käydä kuivana. Muuten pumppu voi rikkoutua.

Käytä pumppua vain, kun se on täysin upotettuna veteen.

Yleiskuva säädin

PMX0037

Kuvaus

1 Nelinumeroinen nayttö

2 Painike
3 Painike "+"/""
4 Painike % /W
5 0 %
6 W

Toiminta

• Tehon nayttö prosenteina (%) tai toleranssin alaisesti watteina (W).
  Virhekoodin nayttovirheen ilmetessa.

Pumpun kytkeminen paalte ja pois paaltä.

Tehon lisääminen tai vahentäminen portaittain.

Tehoarvojen nayton vaihtaminen prosenttien (%) tai wattien (W) vali- lla.

LED palaa, kun nayton tehoarvot naytetaan prosenteina (%)

LED palaa, kun nayton tehoarvot naytetaan watteina (W).

Käyttoimoinnot

Kytke pälle

Toimit nain:

1. Työnnä verkkopistoke pistorasiaan. Näytössä nikyy "OFF".
2. Paina saatmessa painiketta

Pumppu on kytketty paalle, jos naytossa nikyy arvo tai virhekoodi.

Poiskytkenta

Toimit nain:

1. Paina saatimessa painiketta

Pumppu on sammutetu, kun naytossa nikyy "OFF".

Pumppu ja saadin ovar jannitteettomiia vasta, kun verkkopistoke on irrotetu.

Tehon ohjaus

Toimit nain:

1. Paina saatimessä toistuvasti painiketta "+" tai "-" lisätaksesi tai laskeaksesi pumpputehoa prosenttiportaittain. Portaat: 0 - 25 - 50 - 60 - 70 - 80 - 90 - 100 %

Puhdistus ja huolto

HUOMIO

Loukkaantumisvaara odottamattoman käynnistymisen johdosta. Laitteen sisäiset valvontatoiminnot voivat kytkeä laitteen pois pälä ja automaattisesti takaisin pälä.

• Irrota verkkopistoke ennen laitteelle tehtävi tõitä.

OHJE

Alä käytä mitään syövytäviä puhdistusaineita tai kemialisia liuoksia. Nämä aineet voivat vaurioittaa koteloa, Haitata laitteen toimintaa ja aiheuttaa vahinkoja eläimille, kasveille ja ympäristolle.

▶ Puhdista laite mahdollisuksien mukaan vain puhtaalla vedellä ja pehmeällä harjalla tai sienellä. Käytä kovapintaisin épapuhtauksiin avuksi suositeltua puhdistusainetta.

Laitteen purkaminen ja kokoaminen

Laitteen voi purkaa osin ilman tyokaluja vetamalla osat erilleen.

Toimit nain:

□I,J

Laitteen puhistus

Puhdista laite tarvittaessa, mutta kuitenkin vahintaan 2 kertaa vuodessa.

• Puhdista etenkin pumpussa käytöyskikkö ja pumpun kotelo.

• Pinttyneisiin kalkkijäämän suositeltu puhistusaine:
  Yleispuhdistusaineet, jotka eivat sisall' etikkaa tai klooria.
  Huuhtele kaikki puhdistetut osat huolellisesti puhtaalla vedella.

Varastointi/säilytys talven yli

Laite ei kesta pakkasta. Se on irrotettava ja sailytettav varastossa, jos lamptilan ennustetaan laskevan alle nollan. Laitteen oikeanlainen varastointi:

• Puhdista laite perusteellisesti.
• Tarkasta laite vauroiiden varalta ja vaihda tarvittaessa vauroituneet osat.
• Suojaa sahkolitiannat kosteudelta ja liaita.
• Säilytä pumppua kokonaan upotettuna ja paikassa, jossa se ei pääse jaatymään.

Häiriöiden korjaaminen

Yhteenveto mahdollisista häiriöistä

Häiriö	Syy	Korjaaminen
Pumppu ei käynnisty	Verkkojännite puuttuu	• Tarkasta verkkojännite • Tarkasta virransyöttöjohdot
	Pumppua ei ole kytketty pälle	Kytke pumppu pälle säätimellä.
Pumppu ei pumpaa	Suodatin sukkeutunut	Suodattimen puhistus
	Erittäin likainen vesi	Puhdista pumppu. Kun moottori on jähtynyt, pumppu kytkeytyy jälleen auto-maattisesti pälle.
	Pumppu on asetetu liian etälle	Lisää pumpun tehoa saätimellä
	Käytöyksikkö on sukkeutunut	Irrota verkkopistoke ja poista sukkeutuma. Kytke pumppu sen jälleen taas pälle.
Pumppausmärä riittämätön	Suodatin sukkeutunut	Suodattimen puhistus
	Lian suuret hviöt tulojohdoissa	• Valitse suurempi letkuhalkaisija • Mukauta letkuyhde letkuhalkaisijaan • Lyhennä letkun pituus tarvittavaan minimiin. • Välta tarpeettomia liitäntäosia
	Pumppu on asetetu liian etälle	Lisää pumpun tehoa saätimellä
Pumppu kytkeytyy lyhen käntyjan jälleen pois pälätä	Erittäin likainen vesi	Puhdista pumppu. Kun moottori on jähtynyt, pumppu kytkeytyy jälleen auto-maattisesti pälle.
	Käytöyksikkö on sukkeutunut	Irrota verkkopistoke ja poista sukkeutuma. Kytke pumppu sen jälleen taas pälle.
	Pumppu on käynyt kuivana	Täytä pumppu vedellä. Lammikossa käytettäessä upota laite täysin veden alle.

Virheilmoitukset

Kun virhe on poistetti, virheilmoitus nollataan automaattisesti.

Virheilmoitus	Syy	Korjaaminen
E 01	Ylivirtasujoa on lauennut.	Puhdista käntyiksikkö. Käntyiksikön on oltava helppokulkuinen. Jos käntyiksikkö on raskaskulkuinen, pumppu käytä liikaa sähköö.
E 02	Vaihekatkos; mahdollisesti johtokatkos.	• Irrota verkkopistoke ja odota n. 10 s. Kytke pumppu sen jälkeen taas pälle. • Jos virhesanoma on edelleen aktivinen, kaapelissa on katkos. Anna pumppu erikoislikkeelle korjattavaksi tai lähetä se PfG:lle.
E 03	Tukossuoja on lauennut.	Tarkasta pumppu ja poista tutkeutuma.
E 04	Kuivakäynlisujoa on lauennut	Täytä pumppu vedellä.

Tekniset tiedot

PondoMax Eco Control			5000	10000	15000	20000
Liitäntäjännite		V AC	220 ... 240	220 ... 240	220 ... 240	220 ... 240
Verkkotaajuus		Hz	50/60	50/60	50/60	50/60
Ottoteho		W	15 ... 55	30 ... 90	40 ... 135	50 ... 190
Suurin pumppausteho		I/h	5000	10000	15000	20000
Suurin pumppauskorkeus		m	4,5	5,5	6,5	7,5
Suurin upotussyvyys		m	4	4	4	4
Kotelointiluokka	Pumppu		IP68	IP68	IP68	IP68
	Säädin		IP44	IP44	IP44	IP44
Imupuoli	Kierre		G1½	G1½	G2	G2
	Letkun liitäntä	mm	25, 32, 38	25, 32, 38	32, 38, 50	32, 38, 50
Painepuoli	Kierre		G1½	G1½	G2	G2
	Letkun liitäntä	mm	25, 32, 38	25, 32, 38	32, 38, 50	32, 38, 50
Karkean lian kuljetus		mm	8	8	8	8
Suodattimen ottopinta		cm²	250	250	310	310
Veden lampaṭila (sijoi-tus upotettuna)	Käytössä	°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
	Käytöstä poistettuna	°C	-20 ... +35	-20 ... +35	-20 ... +35	-20 ... +35
Ympäristön lampaṭila (kuivasijoitus)	Käytössä ja konvekti-ossa	°C	+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	Käytössä ja pakkojiääh-dytyksessä	°C	+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
Mitat	Pituus	mm	220	220	255	255
	Leveys	mm	100	100	130	130
	Korkeus	mm	135	135	170	170
Kaapelin pituus	Verkkjoho	m	2	2	2	2
	Pumppujoh	m	8	8	8	8
Paino		kg	4,2	4,2	5,1	5,1

Kuluvat osat

Käntyiksikkö

Havittäminen

OHJE

Tata laitetta ei saa havittt talousjatteiden mukana.

Havita laite viemalla se vastaavaan jatehuoltopisteeseen.
Jos sinulla on kysmyksiä, känny paikallisen jätehuoltoyrityksen puoleen. Sieltä saat tietoja laitteen asianmukaisesta havityksestä.
Tee laite tātā ennen kāyttökelvottomaksi leikkaamalla kaapelit poikki.

Takuuehdot

PfG antaa 3 vuoden takuun myyntipäivästa laskettuna, takuu koskee todistettavia materiaali- ja valmistusvirheitä. Kuluvat osat, kuten lamput tms, eivat kuulu takuun piriin. Takuun edellytyksena on ostokuitin esittäminen. Takuuvaatimus raukeaa epäasianmukaisen käsittelyn, vaärinkäytön aiheuttaman sähkö- tai mekaanisen vaurioitumisen sekä ei-valtuutettujen korjaamojen epäasianmukaisen korauksena. Vain PfG tai PfG:n valtuutetut korjaamot saavat suorittaa korjauksia. Takuuvaatimumen voimaan saattamiseksi on lahetettävreklamoitu laite tai vallinen osa virheenkuvauksen ja ostokuitin kera PfG -yhtölle vapaasti tehtaan. PfG pidätta oikeuden laskuttaa asennuskustannukset. PfGEi vastaa kuljetusvahingoista. Ne on ilmoitettava valittomästi kuljetusyhtiöle. Kaikki muunlaiset vaatimukset, erityisesti koskien seuraufsena syntyneitä vahinkoja, on suljettu pois. Tamä takuu ei koske loppuasiakkaan myyjälikettä vastaan esittämä vaatimuksaia.
