Type de produit	Support TV
Marque	Sony
Modèle	SU-FL300M
Dimensions (L × l × H)	1035 × 503 × 120 mm
Poids net	35 kg
Matériau principal	Verre trempé et acier
Couleur	Noir
Charge maximale de l'étagère en verre	30 kg
Type de téléviseurs compatibles	Modèles Sony LCD spécifiques (voir notice)
Rotation	Possible pour certains modèles (pivotant)
Fonctions principales	Support TV avec étagère en verre, gestion des câbles, crochets pour enceinte centrale Home Theatre
Entretien et nettoyage	Chiffon doux et sec ; taches tenaces avec savon neutre, essuyer ensuite
Sécurité	Ancrage mural obligatoire via boulons d'ancrage et courroie de soutien ; ne pas dépasser la charge de l'étagère ; ne pas grimper ou s'appuyer
Installation	Réservée à un technicien agréé Sony ; nécessite au moins deux personnes
Accessoires inclus	Courroie de soutien, boulons d'ancrage, vis, manchons, capuchons, gabarit en papier, bande adhésive
Réparabilité	Non réparable par l'utilisateur ; contacter le service Sony
Garantie	Consulter les conditions générales Sony

FOIRE AUX QUESTIONS - SUFL300M SONY

Quels téléviseurs sont compatibles avec le support SU-FL300M ?

Le support est conçu pour les modèles Sony listés dans la notice, notamment les séries KDL-xx et KLV-xx (par exemple KDL-46W3500, KDL-40D2600). Pour les modèles non listés, consultez le manuel de votre téléviseur.

Puis-je installer le support moi-même ?

Sony recommande une installation par un technicien agréé car l'appareil est lourd et nécessite des mesures de sécurité. L'installation par un non-professionnel peut entraîner des blessures ou des dommages.

Quel est le poids maximal supporté par l'étagère en verre ?

L'étagère en verre peut supporter jusqu'à 30 kg. Ne placez pas d'objets plus lourds pour éviter la rupture du verre.

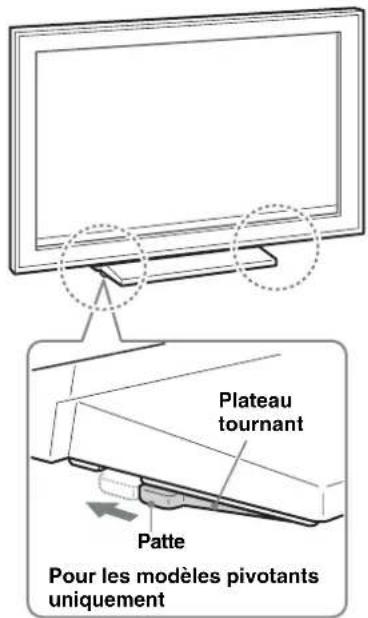

Le support permet-il de faire pivoter le téléviseur ?

Oui, pour les modèles téléviseurs pivotants (indiqués dans la notice), le support autorise un réglage de l'angle de vision à gauche et à droite. Utilisez les trous arrière pour les manchons lors de l'installation.

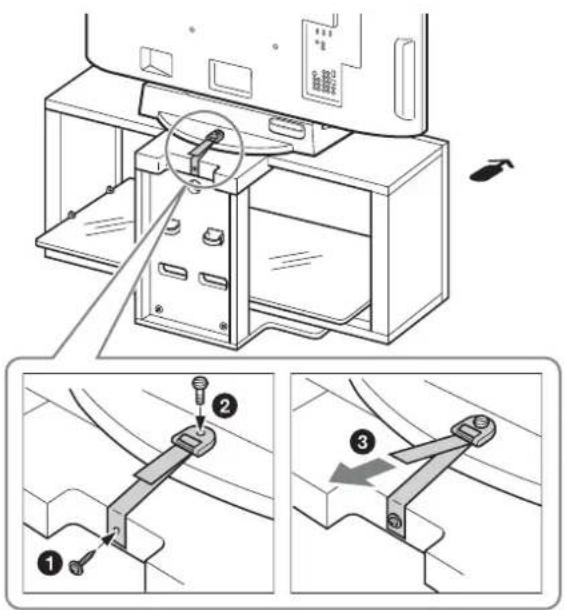

Comment fixer le téléviseur au mur pour éviter le basculement ?

Utilisez la courroie de soutien fournie : vissez-la sur le support de table, puis fixez-la au mur à l'aide d'une corde ou chaîne et de supports muraux (non fournis). Les boulons d'ancrage à l'arrière du téléviseur servent à attacher la corde.

Quels types de câbles puis-je faire passer dans le support ?

Le support dispose de passe-câbles et d'orifices dans le pilier arrière pour organiser les câbles d'alimentation, HDMI, etc. Évitez de coincer les câbles pour prévenir les courts-circuits.

Comment nettoyer le support TV ?

Utilisez un chiffon doux et sec. Pour les taches tenaces, un chiffon légèrement humide avec du savon neutre, puis essuyez avec un chiffon sec. N'utilisez pas de diluant ou d'essence.

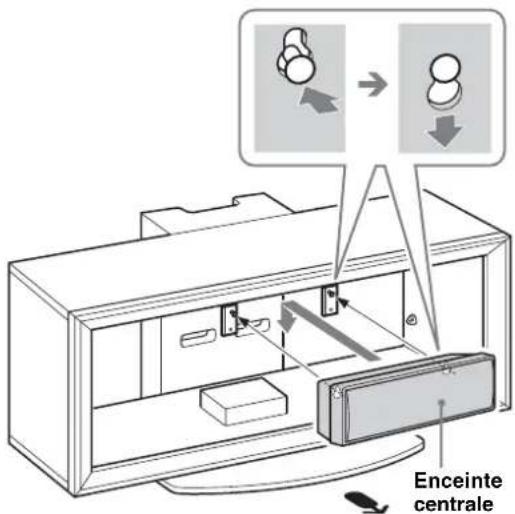

Puis-je installer une enceinte centrale sur ce support ?

Oui, grâce aux crochets d'enceinte fournis. Ils sont adaptés aux modèles Home Theatre Sony spécifiques (SS-CT71/CNP2200 ou SS-CT72/CT74). Suivez les instructions de montage.

Que faire si le verre du support se fissure ?

N'utilisez pas le support s'il est fissuré : le verre pourrait se briser et faire tomber le téléviseur, causant des blessures graves. Contactez le service après-vente Sony pour un remplacement.

Le support est-il garanti ?

La garantie dépend des conditions générales de Sony. Consultez le manuel ou contactez votre revendeur pour plus d'informations.

MODE D'EMPLOI SUFL300M SONY

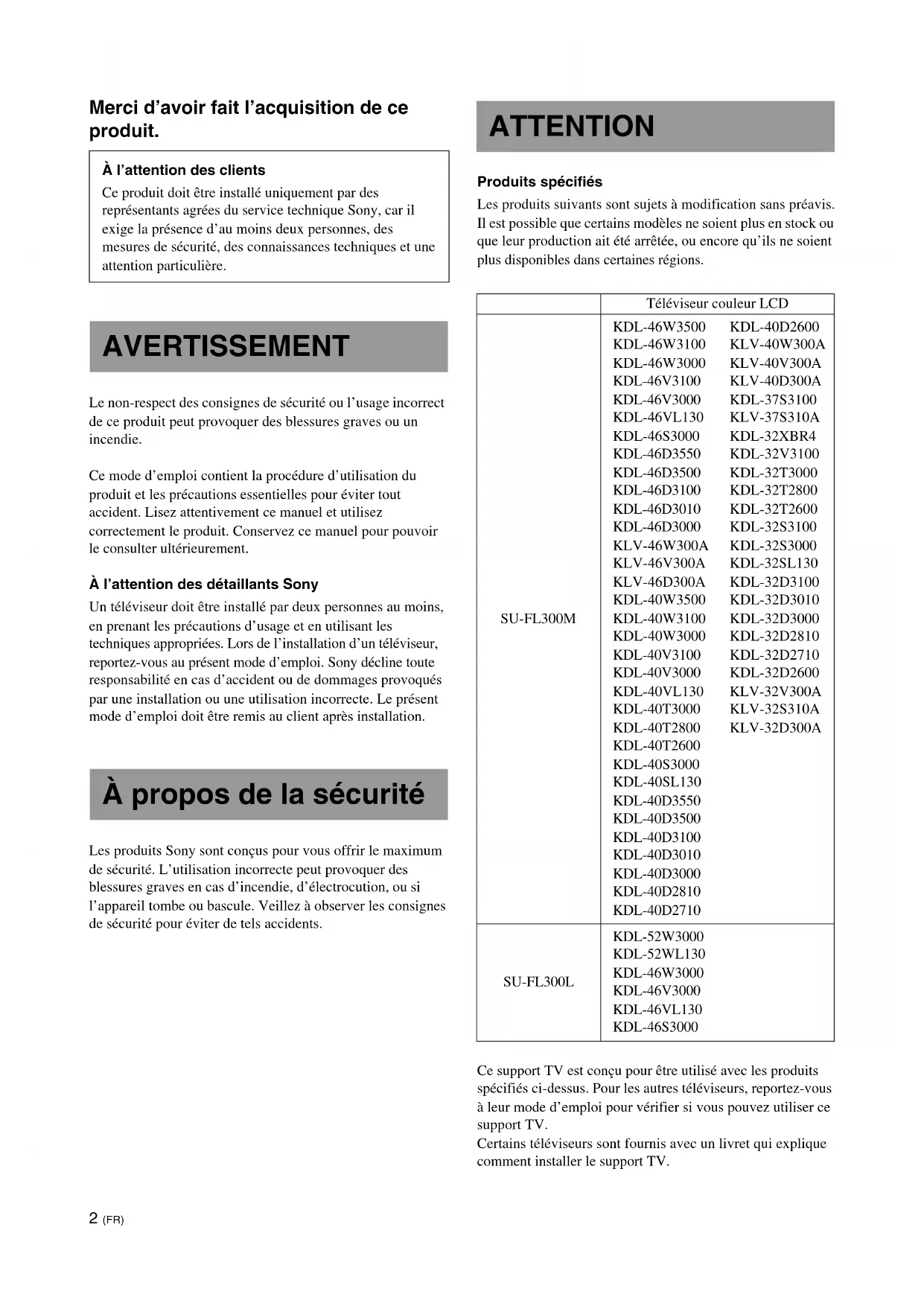

Merci d'avoir fait l'acquisition de ce produit.

À l'attention des clients

Ce produit doit être installé uniquement par des représentants agréés du service technique Sony, car il exige la présence d'au moins deux personnes, des mesures de sécurité, des connaissances techniques et une attention particulière.

AVERTISSEMENT

Le non-respect des consignes de sécurité ou l'usage incorrect de ce produit peut provoquer des blessures graves ou un incendie.

Ce mode d'emploi contient la procédure d'utilisation du produit et les précautions essentielles pour éviter tout accident. Lisez attentivement ce manuel et utilisez correctement le produit. Conservez ce manuel pour pouvoir le consulter ultérieurement.

À l'attention des détaillants Sony

Un téléviseur doit être installé par deux personnes au moins, en prenant les précautions d'usage et en utilisant les techniques appropriées. Lors de l'installation d'un téléviseur, reportez-vous au présent mode d'emploi. Sony décline toute responsabilité en cas d'accident ou de dommages provoqués par une installation ou une utilisation incorrecte. Le présent mode d'emploi doit être remis au client après installation.

À propos de la sécurité

Les produits Sony sont conçus pour vous offrir le maximum de sécurité. L'utilisation incorrecte peut provoquer des blessures graves en cas d'incendie, d'électrocution, ou si l'appareil tombe ou bascule. Veillez à observer les consignes de sécurité pour éviter de tels accidents.

ATTENTION

Produits spécifiés

Les produits suivants sont sujets à modification sans préavis. Il est possible que certains modèles ne soient plus en stock ou que leur production ait été arrêtée, ou encore qu'ils ne soient plus disponibles dans certaines régions.

	Téléviseur couleur LCD
SU-FL300M	KDL-46W3500	KDL-40D2600
	KDL-46W3100	KLV-40W300A
	KDL-46W3000	KLV-40V300A
	KDL-46V3100	KLV-40D300A
	KDL-46V3000	KDL-37S3100
	KDL-46VL130	KLV-37S310A
	KDL-46S3000	KDL-32XBR4
	KDL-46D3550	KDL-32V3100
	KDL-46D3500	KDL-32T3000
	KDL-46D3100	KDL-32T2800
	KDL-46D3010	KDL-32T2600
	KDL-46D3000	KDL-32S3100
	KLV-46W300A	KDL-32S3000
	KLV-46V300A	KDL-32SL130
	KLV-46D300A	KDL-32D3100
	KDL-40W3500	KDL-32D3010
	KDL-40W3100	KDL-32D3000
	KDL-40W3000	KDL-32D2810
	KDL-40V3100	KDL-32D2710
	KDL-40V3000	KDL-32D2600
	KDL-40VL130	KLV-32V300A
	KDL-40T3000	KLV-32S310A
	KDL-40T2800	KLV-32D300A
	KDL-40T2600
	KDL-40S3000
	KDL-40SL130
	KDL-40D3550
	KDL-40D3500
	KDL-40D3100
	KDL-40D3010
	KDL-40D3000
	KDL-40D2810
	KDL-40D2710
SU-FL300L	KDL-52W3000
	KDL-52WL130
	KDL-46W3000
	KDL-46V3000
	KDL-46VL130
	KDL-46S3000

Ce support TV est conçu pour être utilisé avec les produits spécifiés ci-dessus. Pour les autres téléviseurs, reportez-vous à leur mode d'emploi pour vérifier si vous pouvez utiliser ce support TV.

Certains téléviseurs sont fournis avec un livret qui explique comment installer le support TV.

AVERTISSEMENT

Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en cas d'incendie, d'électrocution, ou si l'appareil bascule.

Les produits ne doivent être installés que par des représentants agréés du service technique Sony.

Le téléviseur et son support sont très lourds ; toute installation par un tiers non agréé risque de provoquer des blessures graves.

Veillez prendre toutes les mesures nécessaires afin d'éviter que le support TV ne bascule.

Dans le cas contraire, le téléviseur risque de basculer et de provoquer des blessures.

Ancrez le téléviseur sur un mur, etc., afin d'éviter qu'il ne bascule.

Veillez à installer le support TV sur une surface plane et solide.

N'installez pas le support TV s'il penche d'un côté. Sinon, le support TV risque de basculer ou le téléviseur risque de tomber.

Vous pourriez endommager le téléviseur ou vous blesser.

Si vous installez le support TV sur une surface moelleuse, comme un tapis ou une moquette, posez au préalable une plaque à l'emplacement concerné.

N'utilisez pas de support TV fissuré.

N'utilisez pas le support TV s'il est fissuré. Le verre risque de casser et de faire basculer le téléviseur, provoquant ainsi des blessures graves ou des dégâts.

Support TV fissuré

Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas.

Le support TV risque de basculer et le téléviseur risque de tomber, ce qui peut provoquer des blessures graves, voire la mort.

Veillez à ce que les enfants ne grimpent pas sur le support TV et empêchez-les de se faufiler entre les étagères.

Les enfants risquent de se blesser gravement ou d'être tués s'ils grimpent sur le meuble ou sur les étagères et brisent le verre ou font basculer le meuble et le téléviseur.

Ne montez pas sur le support TV.

Vous risquez de tomber ou de briser le verre et de vous blesser.

Ne bouchez pas les orifices de ventilation du téléviseur.

Si vous couvrez les orifices de ventilation du téléviseur (avec un drap ou autre), le téléviseur risque de surchauffer et de provoquer un incendie.

Veillez à ne pas coincer le cordon d'alimentation ou le câble de raccordement.

- Veillez à ne pas coincer le cordon d'alimentation ou le câble de raccordement lorsque vous installez le téléviseur sur le support TV. L'endommagement du cordon d'alimentation ou du câble de raccordement peut entraîner un incendie ou l'électrocution.

- Ne marchez pas sur le cordon d'alimentation ou sur le câble de raccordement lorsque vous transportez le support TV. Le cordon d'alimentation ou le câble de raccordement peuvent être endommagé incendie ou l'électrocution.

Ne déplacez pas le support TV si le téléviseur est fixé dessus ou si des appareils y sont raccordés.

Si vous déplacez le support TV lorsque le téléviseur est fixé dessus, vous pourriez vous faire mal au dos, le support TV pourrait tomber et vous risqueriez de vous blesser. De plus, les appareils raccordés pourraient tomber et briser le verre.

ATTENTION

Le non-respect des précautions suivantes peut entraîner des dommages corporels ou matériels.

N'installez pas d'autre équipement que le produit spécifié.

• Ce support TV est conçu pour être utilisé uniquement avec le produit spécifié. Si vous installez un autre équipement que celui spécifié, il risque de tomber ou de se briser et de provoquer des blessures.
• Ne placez aucun objet sur le support TV, tels que vases, poteries, etc.
• Ne démontez pas sur le support TV.
• Ne placez aucun objet chaud directement sur le support TV. La chaleur risque de décolorer ou de déformer le support TV.
• Ne placez aucun objet sur le support TV pouvant briser le verre.

Veillez à bien fixer le téléviseur.

Fixez le téléviseur au support TV à l'aide des fixations fournies. Si le téléviseur n'est pas installé correctement, il risque de tomber ou le support TV risque de basculer, entraînant des blessures.

Ne vous appuyez pas sur le verre et ne le soumettez pas à des chocs.

Ne vous appuyez pas sur le support TV avec les mains lors de l'installation du téléviseur. Ne cognez pas le support TV avec des objets durs, tels qu'un tournevis, etc. Le verre risque de se briser et de provoquer des blessures.

Vous risquez de vous blesser si vous essayez de déplacer vous-même le support TV ou si vous ne tenez pas compte des procédures appropriées énoncées ci-après. Afin d'éviter cela, suivez les conseils ci-dessous.

• Assurez-vous qu'au moins deux personnes transportent le support TV et que vous avez préalablement retiré le téléviseur, les appareils qui lui sont raccordés et les étagères en verre.
• Ne tirez pas sur le support TV. Les pièces de la base du support TV risquent de s'enlever et vous risquez d'endommager votre sol.
• Veillez à ne pas coincer vos mains ou vos pieds sous le panneau inférieur.
• Lorsque vous transportez le support TV, ne le tenez pas par l'étagère en verre.

Ne soumettez pas le verre à un choc trop violent.

Même si ce support TV est en verre trempé, il est nécessaire de le manier avec précaution. Si le verre rompt, les bris de verre peuvent provoquer des blessures. Il est par conséquent important de respecter les consignes de sécurité ci-dessous.

- Ne heurtez pas le verre et ne laissez aucun objet pointu tomber dessus. Évitez les chocs violents.

- Ne rayez pas le verre et évitez de le heurter avec des objets pointus.

- Ne frappez pas les bords du verre avec un objet lourd, tel qu'un aspirateur.

Remarque à propos de la capacité de charge

Ne placez aucun équipement qui dépasse la capacité de charge maximale de chaque étagère, comme indiqué sur l'illustration.

Sinon, les étagères risquent de se rompre.

30 kg (66 lb 2 oz)

Remarques à propos de l'installation

• Lorsque vous montez le support TV, protégez le sol avec les emballages.
• Installez le support TV sur une surface plane et solide. Le support ne doit jamais être installé selon un angle ou incliné. Pour éviter cela, respectez les consignes de sécurité suivantes.
• N'installez pas le support TV dans un endroit exposé à la lumière directe ou à proximité d'une source de chaleur.
  – N'installez pas le support TV dans un endroit exposé à la chaleur ou à l'humidité, ni à l'extérieur.

Remarque à propos de l'utilisation

Pour maintenir le support TV propre, nettoyez-le de temps en temps avec un chiffon doux et sec. Les taches tenaces peuvent être nettoyées avec un chiffon légèrement imprégné de savon au pH neutre. Veillez à essuyer ensuite la surface avec un chiffon doux et sec. N'utilisez pas de produits chimiques, tels qu'un diluant ou de l'essence, car ils endommageront la surface du support TV.

Aux revendeurs Sony

Lisez attentivement les consignes de sécurité énoncées ci-dessus et soyez particulièrement attentif lors de l'installation, de la maintenance, du contrôle et de la réparation de ce produit.

Veillez à ce que le travail d'installation soit effectué par au moins deux personnes.

L'installation du téléviseur sur le support TV doit être effectuée par au moins deux personnes. Si une seule personne se charge de l'installation, un accident ou des blessures peuvent être occasionnés. Veillez à éloigner les enfants lors de l'installation.

Veillez à monter le support TV correctement en suivant les instructions.

Si une vis n'est pas correctement serrée ou si elle est tombée, le support TV risque de basculer. Vous pourriez vous blesser ou endommager le téléviseur.

Prenez garde de ne pas vous blesser les mains ou les doigts pendant le montage.

Évitez de vous pincer les doigts ou les mains lorsque vous assemblez le support TV ou installez le téléviseur.

Veillez à installer le téléviseur correctement en suivant les instructions.

Serrez les vis correctement. Si le téléviseur n'est pas installé correctement, il risque de tomber et de provoquer des blessures.

É tape 1 : Vérification des pièces

Nom Quantité
Panneausupérieur			1
Panneauinférieur			1
Pilier latéral (L)*1			1
Pilier latéral (R)*1			1
Pilier arrière			1
Panneau avant			1
Étagère en verre			1
Vis (+PWH5 × 25)		a*4	8
Vis (+K4 × 20) + Manchon		b*4	2
Vis à cames		c*4	4
Vis (+P4 × 15)		d*4	4
Boulon d'ancrage		e*4	2
Capuchon de vis		f*4	3
Courroie de soutien		g*4	1
Vis (M6 × 18)
Vis à bois (M3,8 × 20)

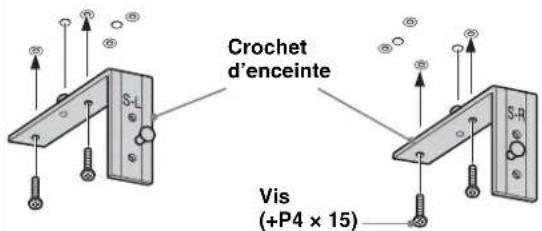

Crochet d'enceinte (L)			1
Crochet d'enceinte (R)			1

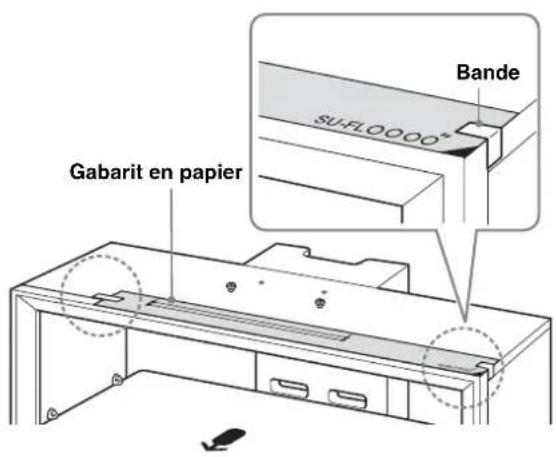

Gabarit en papier			4*2
			3*3
Bande [D67X]			1

*1 Les illustrations ci-dessus sont destinées au SU-FL300M. Elles sont différentes du SU-FL300L. Le SU-FL300L possède deux découpes sur le pilier latéral.
*2 Quatre gabarits papier sont fournis pour le SU-FL300M.
*3 Trois gabarits papier sont fournis pour le SU-FL300L.
*4 Les sachets contenant les pièces sont étiquetés dans l'ordre alphabétique.

Vous devez disposer d'un tournevis cruciforme correspondant aux vis indiquées avant de procéder à l'assemblage.

Si vous coincez le cordon d'alimentation sous ou entre des pièces de l'équipement, ceci peut provoquer un court-circuit ou une électrocution. Si vous trébuchez sur le cordon d'alimentation ou le câble de raccordement, le support TV risque de basculer et de provoquer des blessures.

Choisissez l'emplacement d'installation et posez le support TV sur le sol avant d'installer le téléviseur.

Comme le téléviseur est lourd, il est recommandé de choisir au préalable l'emplacement d'installation, et de monter le support TV sur place.

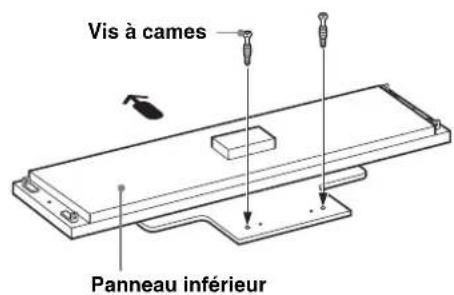

1 Fixez le pilier arrière au panneau inférieur.

①Serrez les deux vis à cames fournies au panneau inférieur.

Vis à cames Panneau inférieur

← Le sens de la flèche indique l'avant du support TV.

② Fixez le pilier arrière à le panneau inférieur et fixez les verrous à came à l'aide d'un tournevis.

Verrou à came* Pilier arrière

* Avant de fixer le pilier arrière, assurez-vous que les repères ∇ sont dirigés vers le bas.

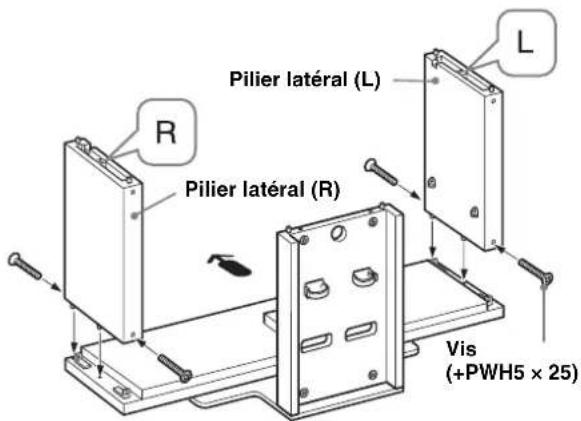

2 Fixez les piliers latéraux au panneau inférieur.

Fixez les piliers latéraux au panneau inférieur à l'aide des quatre vis fournies (+PWH5 × 25).

Pilier latéral (L) R Pilier latéral (R) L Vis (+PWH5 × 25)

Remarque

Il existe des différences entre les piliers gauche et droit. Veillez à installer chaque pilier du côté adéquat.

3

Fixez le panneau supérieur.

①Serrez les deux vis à cames fournies au panneau supérieur.

Vis à cames Tissus doux Panneau supérieur

L'illustration ci-dessus représente le SU-FL300M à titre d'exemple. Le SU-FL300L possède deux barres de renforcement sur le panneau supérieur.

Remarque

Pour éviter d'endommager la surface brillante du panneau supérieur, assurez-vous de la nettoyer et de placer un chiffon doux sur la surface de travail.

② Alignez et insérez les supports de fixation des deux côtés du panneau supérieur dans les piliers latéraux.
3 Fixez les piliers latéraux à l'aide des quatre vis fournies (+PWH5 × 25). Et fixez les deux derniers verrous à came à l'arrière du pilier arrière.

Panneau supérieur Vis (+PWH5 × 25) Verrou à came*

* Avant de fixer le panneau supérieur, assurez-vous que les repères sont dirigés vers le haut.

Remarque

Veillez à ne pas vous coincer les doigts lors de la fixation du panneau supérieur.

4

Fixez le panneau avant au support TV.

① Alignez les trois goujons du support TV sur les trois orifices du panneau avant.

Orifice de goujon Panneau avant

② Tournez les six vis à cames dans le sens des aiguilles d'une montre sur les panneaux supérieur et inférieur pour fixer le panneau avant. Ensuite, fixez les trois capuchons de vis fournis aux trois vis inférieures.

Capuchon de vis

Remarque

N'oubliez pas de fixer le panneau avant dans le sens adéquat.

5

Fixez l'étagère en verre.

Si vous raccordez le système Home Theatre au support, fixez d'abord les crochets d'enceinte. (Consultez la section « Installation de l'enceinte centrale (pour les systèmes Home Theatre uniquement) » à la page 12.)

①Insérez complètement l'étagère en verre jusqu'à ce qu'elle touche le pilier arrière.

Étiquette « Attention » Étagère en verre

Remarque

Installez l'étagère en verre sur le support TV en dirigeant l'étiquette « Attention » vers le haut, sur la partie avant droite, comme indiqué sur l'illustration.

② Serrez les quatre vis sur les piliers latéraux pour fixer l'étagère en verre et le support TV.

É t a p e 3 : Préparation à l'installation du téléviseur

1

Fixez les manchons sur le panneau supérieur.

Fixez les manchons à l'aide des vis fournies (+K4 × 20).

Pour les modèles qui ne sont pas spécifiés à la page 2 :

Utilisez les orifices avant.

Pour les modèles qui sont spécifiés à la page 2 :

Pour les modèles pivotants*, utilisez les orifices arrière, tandis que pour les modèles non pivotants, utilisez les orifices avant.

Remarque

Consultez le mode d'emploi de votre téléviseur pour vérifier s'il peut pivoter.

* Le pivotement vous permet de régler l'angle de vision du téléviseur (à gauche et à droite).

Vis (+K4 × 20) + Manchon Orifices arrière Orifices avant

2

Collez le gabarit en papier fourni sur le panneau supérieur.

①Choisissez le gabarit en papier fourni et alignez les bords du coin droit du gabarit en papier avec le coin droit du panneau supérieur.

Pour les modèles qui ne sont pas spécifiés à la page 2 :

N'oubliez pas de vous reporter au feuillet fourni avec votre téléviseur et de choisir le gabarit en papier qui lui correspond.

Pour les modèles qui sont spécifiés à la page 2 :

Choisissez le gabarit en papier imprimé en noir qui correspond à la taille de l'écran de votre téléviseur.

② Collez le gabarit en papier sur le panneau supérieur à l'aide de la bande fournie.

Gabarit en papier Bande SU-FLOOOO

É tape 4 : Installation du téléviseur

Fixez votre téléviseur au support de table, si ce n'est déjà fait. Le paragraphe 1 de l'Étape 4 ne doit être suivie que pour les modèles pivotants spécifiés à la page 2.

1

Réglez le plateau tournant en le réglant en position centrale (Pour les modèles pivotants uniquement).

Avant d'installer le téléviseur, alignez la patte du plateau tournant sur l'encoche du support de table.

Plateau tournant Patte Pour les modèles pivotants uniquement

AVERTISSEMENT

Si le plateau tournant n'est pas correctement réglé, le téléviseur ne sera pas solidement installé et il risque de tomber.

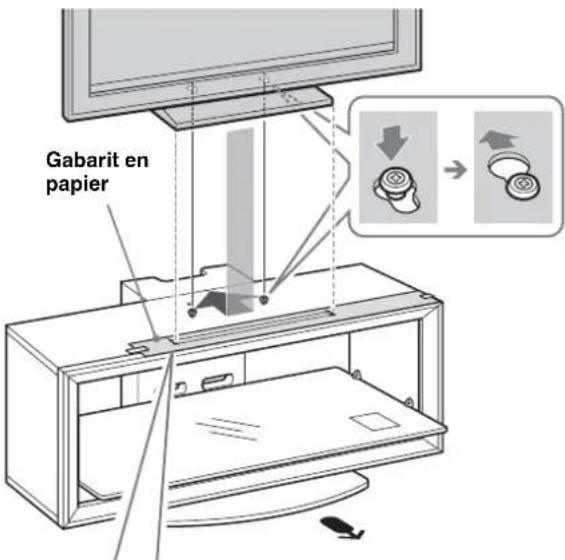

2 Installez le téléviseur sur le support TV.

Faites correspondre la forme extérieure du support de table à la forme extérieure correspondant à la taille de l'écran du téléviseur et aux repères des coins du gabarit en papier, afin que les orifices situés sur le dessous du support de table soient alignés sur les manchons qui ont été fixés au paragraphe 1 de l'Étape 3.
② Faites glisser le téléviseur vers l'arrière pour le mettre en place.
③Retirez le gabarit en papier du panneau supérieur.

Gabarit en papier

Uniquement pour les modèles pivotants spécifiés à la page 2

A Le repère de coin blanc est destiné aux modèles pivotants.
B Le repère de coin noir est destiné aux modèles non pivotants.

Remarque

Les utilisateurs de téléviseurs de 37/40 pouces, qu'ils soient pivotants ou non, doivent aligner le support de table à l'aide du repère de coin noir. (Aucun repère de coin blanc ne figure sur le gabarit des modèles 37/40 pouces.)

3 Fixez les boulons d'ancrage.

Fixez les deux boulons d'ancrage fournis à l'arrière du téléviseur.

Boulon d'ancrage

Remarque

Si vous n'utilisez pas les deux boulons d'ancrage pour fixer le téléviseur, celui-ci risque de tomber et vous pourriez vous blesser.

É t a p e 5 : Mesures de sécurité pour éviter le basculement

AVERTISSEMENT

Veillez à prendre toutes les mesures nécessaires afin d'éviter que le support TV ne bascule, ce qui pourrait provoquer des blessures et des dégâts.

1 Fixez la courroie de soutien.

①Vissez la courroie de soutien sur le support de table avec la vis à bois fournie, à l'aide du tournevis.
2 Fixez la courroie de soutien au support de table et vissez la courroie avec la vis de fixation fournie à l'aide d'une pièce de monnaie, etc.
3 Réglez la longueur en serrant la courroie de soutien tout en maintenant le support de table.

2 Raccordez les câbles.

Faites passer les câbles dans les passe câbles et les orifices du pilier arrière.

Si les câbles ne sont pas installés correctement, vous risquez de les coincer ou de les endommager et de provoquer ainsi une électrocution, etc.

3 Fixez le téléviseur au mur.

Pour cela, vous devez vous procurer une corde ou une chaîne, ainsi que des supports de fixation murale.

1 Placez le support de fixation murale sur un mur solide.
2 Faites passer la corde ou la chaîne à travers les deux trous des boulons d'ancrage, puis fixez l'autre extrémité de la corde ou de la chaîne au support de fixation murale.

Corde ou chaîne résistante

Support de fixation murale

Spécifications

Remarque à propos de la capacité de charge

Ne placez sur l'étagère en verre aucun équipement qui dépasse sa capacité de charge maximale, car elle risque de se briser et vous pourriez vous blesser.

		SU-FL300M SU-FL300L
Dimensions: mm (pouces)	A	0 3 5(40 3/4)	1 280(50 1/2)
	B	503(19 7/8)	503(19 7/8)
	C	485(19 1/8)	518(20 1/2)
	D	895(35 1/4)	1 140(45)
	E	303(12)	303(12)
	F	418(16 1/2)	468(18 1/2)
	G	146(5 3/4)	146(5 3/4)
	H	120(4 3/4)	130(5 1/8)
	I	272(10 3/4)	340(13 1/2)
Poids: 35 kg		(7 7 1b 3 oz)	52 kg(114 lb 11 oz)

La conception et les spécifications sont sujettes à modification sans préavis.

Installation de l'enceinte centrale (pour les systèmes Home Theatre uniquement)

Le modèle d'enceinte centrale SS-CT71/CNP2200 est destiné aux modèles Home Theatre suivants :

DAV-HDX665 HT-SF2000

DAV-HDX466 HT-SF1200

DAV-HDX465 HT-SF1100

DAV-HDX267W DAV-DZ750K

DAV-HDX266 DAV-DZ630

DAV-HDX265 DAV-DZ556KB

DAV-HDZ235 DAV-DZ555K

DAV-DZ555M

DAV-DZ530

DAV-DZ250KW

DAV-DZ250K

DAV-DZ250M

DAV-DZ231

DAV-DZ230

DAV-DZ151KB

DAV-DZ150K

Le modèle d'enceinte centrale SS-CT72/CT74 est destiné aux modèles Home Theatre suivants :

DAV-HDX900W DAV-DZ1000

• Les produits ci-dessus sont sujets à modification sans préavis, il se peut qu'ils ne soient plus en stock ou que leur production ait été arrêtée.
• Il est possible que certains modèles ne soient pas disponibles dans certaines régions.

Avant de fixer le crochet d'enceinte :

Pour le SS-CT71/CNP2200, les repères H-L/H-R doivent être orientés vers l'avant. (H-L pour le côté gauche, H-R pour le côté droit.) Pour le SS-CT72/CT74, les repères S-L/S-R doivent être orientés vers l'avant. (S-L pour le côté gauche, S-R pour le côté droit.)

Vis du crochet d'enceinte pour SS-CT72/CT74 Vis du crochet d'enceinte pour SS-CT71/CNP2200

1 Fixez le crochet d'enceinte.

Fixez chaque crochet d'enceinte à l'aide des vis fournies (+P4 × 15) (deux vis chacun pour la gauche/droite) à la face inférieure du panneau supérieur.

Enceinte centrale : SS-CT71/CNP2200

Crochet d'enceinte Vis (+P4 x 15)

Enceinte centrale : SS-CT72/CT74

Crochet d'enceinte Vis (+P4 x 15)

2 Suspendez l'enceinte centrale sur les vis des crochets, comme illustré.

Enceinte centrale

Fixe o televisor à parede.
