SUFL300M - TV-stativ SONY - Gratis bruksanvisning och manual

Produkttyp	TV-stativ
Märke	Sony
Modell	SU-FL300M
Mått (B × D × H)	1035 × 503 × 120 mm
Nettovikt	35 kg
Huvudmaterial	Härdat glas och stål
Färg	Svart
Maximal belastning för glashyllan	30 kg
Typ av kompatibla TV-apparater	Specifika Sony LCD-modeller (se manual)
Rotation	Möjlig för vissa modeller (roterbar)
Huvudfunktioner	TV-stativ med glashylla, kabelhantering, krokar för centerhögtalare (Home Theatre)
Underhåll och rengöring	Mjuk, torr trasa; envisa fläckar med mild tvål, torka sedan
Säkerhet	Obligatorisk vägginfästning med ankarbultar och stödrem; överskrid inte hyllans belastning; klättra inte eller luta dig
Installation	Endast för auktoriserad Sony-tekniker; kräver minst två personer
Ingående tillbehör	Stödrem, ankarbultar, skruvar, hylsor, lock, pappersmall, tejp
Reparerbarhet	Kan inte repareras av användaren; kontakta Sony service
Garanti	Se Sonys allmänna villkor

Vanliga frågor - SUFL300M SONY

Vilka TV-apparater är kompatibla med SU-FL300M-stativet ?

Stativet är utformat för Sony-modeller som listas i manualen, särskilt KDL-xx och KLV-xx serierna (t.ex. KDL-46W3500, KDL-40D2600). För modeller som inte listas, se din TV:s manual.

Kan jag installera stativet själv ?

Sony rekommenderar installation av en auktoriserad tekniker eftersom enheten är tung och kräver säkerhetsåtgärder. Installation av en icke-professionell kan leda till skador eller skada.

Vad är den maximala vikten som glashyllan kan bära ?

Glashyllan kan bära upp till 30 kg. Placera inte tyngre föremål för att undvika att glaset går sönder.

Gör stativet att TV:n kan roteras ?

Ja, för roterbara TV-modeller (anges i manualen) tillåter stativet justering av betraktningsvinkeln åt vänster och höger. Använd de bakre hålen för hylsorna vid installation.

Hur fäster jag TV:n i väggen för att förhindra att den välter ?

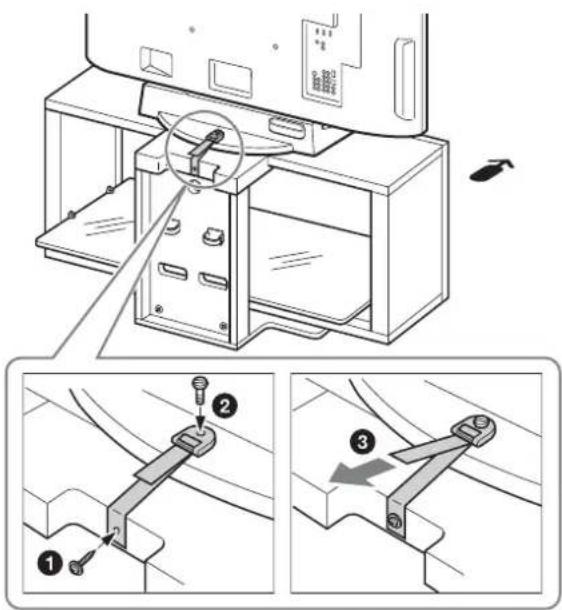

Använd den medföljande stödremmen: skruva fast den på bordsstativet, fäst den sedan i väggen med ett rep eller en kedja och väggfästen (ingår ej). Ankarbultarna på TV:ns baksida används för att fästa repet.

Vilka typer av kablar kan jag dra genom stativet ?

Stativet har kabelkanaler och hål i bakre pelaren för att organisera strömkablar, HDMI, etc. Undvik att klämma kablar för att förhindra kortslutning.

Hur rengör jag TV-stativet ?

Använd en mjuk, torr trasa. För envisa fläckar, en lätt fuktad trasa med mild tvål, torka sedan med en torr trasa. Använd inte thinner eller bensin.

Kan jag installera en centerhögtalare på detta stativ ?

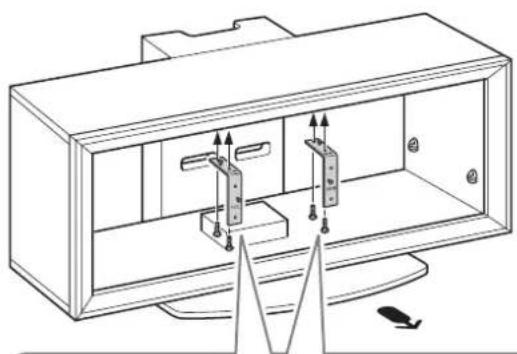

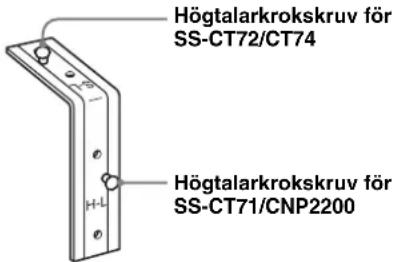

Ja, tack vare de medföljande högtalarkrokarna. De är anpassade för specifika Sony Home Theatre-modeller (SS-CT71/CNP2200 eller SS-CT72/CT74). Följ monteringsanvisningarna.

Vad gör jag om stativets glas spricker ?

Använd inte stativet om det är sprucket: glaset kan gå sönder och få TV:n att falla, vilket kan orsaka allvarliga skador. Kontakta Sonys kundtjänst för utbyte.

Har stativet garanti ?

Garantin beror på Sonys allmänna villkor. Se manualen eller kontakta din återförsäljare för mer information.

BRUKSANVISNING SUFL300M SONY

Lim på den medsendte papirmalen på topplaten.

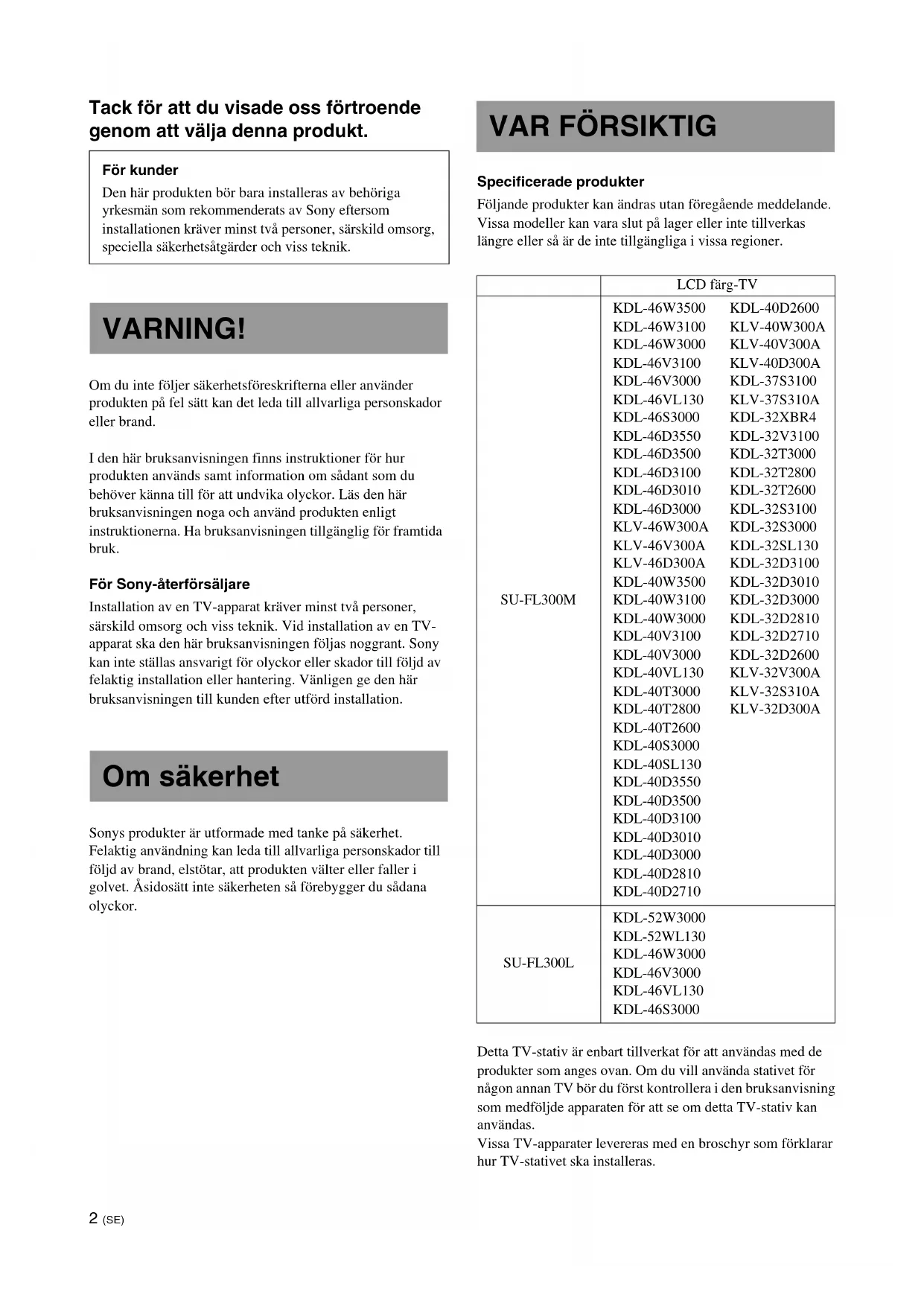

Tack för att du visade oss förtroende genom att välja denna produkt.

För kunder

Den här produkten bör bara installeras av behöriga yrkesmän som rekommenderats av Sony eftersom installationen kräver minst två personer, särskild omsorg, speciella säkerhetsåtgärder och viss teknik.

WARNING!

Om du inte följer säkerhetsföreskrifterna eller använder produkten på fel sätt kan det leda till allvarliga personskador eller brand.

I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du behöver känna till för att undvika olyckor. Läs den här bruksanvisningen noga och använd produkten enligt instruktionerna. Ha bruksanvisningen tillgänglig för framtida bruk.

För Sony-återförsäljare

Installation av en TV-apparat kräver minst två personer, särskild omsorg och viss teknik. Vid installation av en TV-apparat ska den här bruksanvisningen följas noggrant. Sony kan inte ställas ansvarigt för olyckor eller skador till följd av felaktig installation eller hantering. Vänligen ge den här bruksanvisningen till kunden efter utförd installation.

Om säkerhet

Sonys produkter är utformade med tanke på säkerhet. Felaktig användning kan leda till allvarliga personskador till följd av brand, elstötar, att produkten välter eller faller i golvet. Åsidosätt inte säkerheten så förebygger du sådana olyckor.

VAR FÖRSIKTIG

Specificerade produkter

Följande produkter kan ändras utan föregående meddelande. Vissa modeller kan vara slut på lager eller inte tillverkas längre eller så är de inte tillgängliga i vissa regioner.

	LCD fãrg-TV
SU-FL300M	KDL-46W3500	KDL-40D2600
	KDL-46W3100	KLV-40W300A
	KDL-46W3000	KLV-40V300A
	KDL-46V3100	KLV-40D300A
	KDL-46V3000	KDL-37S3100
	KDL-46VL130	KLV-37S310A
	KDL-46S3000	KDL-32XBR4
	KDL-46D3550	KDL-32V3100
	KDL-46D3500	KDL-32T3000
	KDL-46D3100	KDL-32T2800
	KDL-46D3010	KDL-32T2600
	KDL-46D3000	KDL-32S3100
	KLV-46W300A	KDL-32S3000
	KLV-46V300A	KDL-32SL130
	KLV-46D300A	KDL-32D3100
	KDL-40W3500	KDL-32D3010
	KDL-40W3100	KDL-32D3000
	KDL-40W3000	KDL-32D2810
	KDL-40V3100	KDL-32D2710
	KDL-40V3000	KDL-32D2600
	KDL-40VL130	KLV-32V300A
	KDL-40T3000	KLV-32S310A
	KDL-40T2800	KLV-32D300A
	KDL-40T2600
	KDL-40S3000
	KDL-40SL130
	KDL-40D3550
	KDL-40D3500
	KDL-40D3100
	KDL-40D3010
	KDL-40D3000
	KDL-40D2810
	KDL-40D2710
SU-FL300L	KDL-52W3000
	KDL-52WL130
	KDL-46W3000
	KDL-46V3000
	KDL-46VL130
	KDL-46S3000

Detta TV-stativ är enbart tillverkat för att användas med de produkter som anges ovan. Om du vill använda stativet för någon annan TV bör du först kontrollera i den bruksanvisning som medföljde apparaten för att se om detta TV-stativ kan användas.

Vissa TV-apparater levereras med en broschyr som förklarar hur TV-stativet ska installeras.

WARNING!

Om följande anvisningar inte följs kan allvarliga personskador eller dödsfall inträffa till följd av brand, elstötar eller att produkten välter.

Produkter bör bara installeras av utbildade yrkesmän som rekommenderats av Sony.

TV:n och TV-stativet är väldigt tunga. Installation av personer som inte är utbildade kan leda till allvarliga skador.

Se till att vidta försiktighetsåtgärder för att förhindra att TV-stativet välter.

Om du inte gör det kan TV-apparaten välta och orsaka personskador.

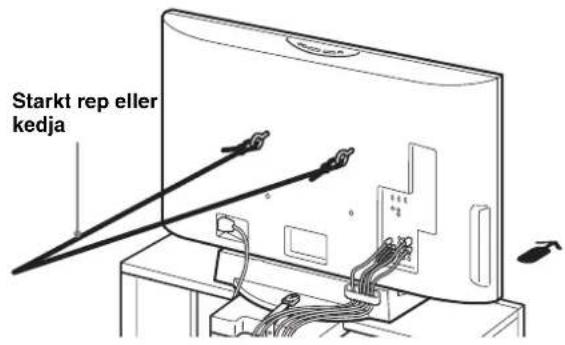

Förankra TV-apparaten i en vägg eller liknande så att den inte kan välta.

Placera TV-stativet på ett plant och stabilt golv.

Placera inte TV-stativet så att det lutar åt något håll. I så fall kan det välta eller TV-apparaten falla ned. Detta kan orsaka person- eller egendomsskada.

Om du placerar TV-stativet på en mjuk yta, t.ex. en matta, bör du först lägga dit en hård skiva som du placerar stället på.

Använd inte ett TV-stativ som har sprickor.

Använd inte TV-stativet om det har fått sprickor. Glaset kan gå sönder och leda till att TV:n välter, vilket kan leda till allvarliga skador.

Sprucket TV-stativ

Luta eller häng dig aldrig på TV:n.

TV-stativet kan välta, eller så kan TV-apparaten falla i golvet och orsaka allvarliga skador eller i värsta fall dödsfall.

Låt inte barn klättra på TV-stativet eller krypa mellan hyllorna.

Om barn kliver på TV-stativet eller hamnar mellan hyllorna kan de skadas allvarligt eller till och med dö om glaset går sönder eller om TV-stativet och TV:n faller framåt.

Trampa inte på TV-stativet.

Du kan ramla, glaset kan gå sönder och orsaka skada.

Täck inte för TV-apparatens ventilationshål.

Om du täcker för ventilationshålen (med tyg eller liknande) kan TV-apparaten bli överhettad vilket kan leda till brand.

Se till att inte nätkabeln eller anslutningskabeln kommer i kläm.

- Se till att varken nätkabeln eller anslutningskabeln kommer i kläm när du monterar TV-apparaten på TV-stativet. Om nätkabeln eller anslutningskabeln skadas kan det leda till brand eller stötar.

- Se upp så att du inte trampar på nätkabeln eller anslutningskabeln när du bär TV-stativet. Nätkabeln eller anslutningskabeln kan skadas vilket kan leda till brand eller stötar.

Flytta inte TV-stativet med TV-apparaten eller annan ansluten utrustning.

Om du flyttar TV-stativet med TV-apparaten ansluten kan din rygg skadas eller så kan TV-stativet välta och orsaka allvarlig skada. Annan ansluten utrustning kan också falla vilket kan leda till att glashyllan går sönder eller att annan egendom skadas.

VAR FÖRSIKTIG

Om du inte följer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom.

Installera inga andra enheter än den specificerade produkten.

• Detta TV-stativ är enbart tillverkat för att användas med den specificerade produkten. Om du monterar annan utrustning än den som specificeras kan stället välta eller gå sönder och orsaka skador.
• Placera inte föremål som t.ex. vaser, krukor etc. på TV-stativet.
• Modifiera inte TV-stativet.
• Placera inget varmt direkt på TV-stativet. Värmen kan orsaka missfärgning eller formförändring av TV-stativet.
• Placera inget direkt på TV-stativet som kan skada glaset.

Se till att förankra TV-apparaten.

Skruva fast TV-apparaten i TV-stativet med medföljande fästen. Om inte TV-apparaten skruvas fast ordentligt kan den falla i golvet eller så kan TV-stativet välta och orsaka skador.

Utsätt inte glaset för tyngd, slag eller stötar.

Se till att du inte tynger ner TV-stativet med händerna när TV-apparaten installeras. Slå inte mot TV-stativet med hårda föremål som t.ex. en skruvmejsel etc. Glaset kan gå sönder och orsaka skador.

När du bär TV-stativet

Om du försöker flytta TV-stativet ensam, eller om du inte följa anvisningarna, kan det leda till personskador. Du undviker detta genom att följa nedanstående råd.

• Se till att minst två personer bär TV-stativet och bär det inte förrän TV-apparaten, ansluten utrustning och glashyllorna monterats bort.
• Dra inte TV-stativet. TV-stativets basdelar kan ramla av och skada golvet.
• Se till att inte någon klämmer händer eller fötter under bottenplattan.
• Fatta inte tag i glashyllan när du bär TV-stativet.

Utsätt inte glaset för kraftiga stötar.

Detta TV-stativ är tillverkat av härdat glas, men du bör ändå vara försiktig när du hanterar det.

Om glaset går sönder kan glasbitarna orsaka skador; följ därför nedanstående säkerhetsföreskrifter.

• Slå inte på glaset eller tappa vassa föremål på det. Undvik att utsätta glaset för starka stötar.
• Repa inte glaset eller knacka på det med vassa föremål.
• Se till att inte hårda föremål, t.ex. en dammsugare, slår emot kanterna på glaset.

Notering om lastkapacitet

Placera inte utrustning som överstiger maximal kapacitet för varje hylla enligt indikationen i illustrationen.

Hyllorna kan då gå sönder.

30 kg

Notering om installation

• Placera förpackningsmaterialet på golvet vid montering för att undvika att golvet skadas.
• Placera TV-stativet på ett plant och stabilt golv. Se till att du inte placerar TV-stativet snett eller så att det lutar åt något håll. Du undviker detta genom att följa följande säkerhetsföreskrifter:
• Placera inte TV-stativet på en plats där det utsätts för direkt solljus eller i närheten av ett värmeelement.
• Placera inte TV-stativet på en varm eller fuktig plats, inte heller utomhus.

Notering om användning

Håll TV-stativet rent genom att genom att då och då torka av det med en mjuk, torr duk. Envisa fläckar får du bort genom att använda en mjuk duk lätt fuktad med en mild tvållösning. Torka området ordentligt efteråt med en torr, mjuk trasa. Använd inga kemikalier som t.ex. thinner eller bensin eftersom de kan skada TV-stativets ytbehandling.

För Sony-återförsäljare

Läs föregående säkerhetsföreskrifter noga och släpp aldrig tanken på säkerhet under installation, underhåll, kontroll eller reparation av den här produkten.

Se till att ni är två eller fler personer som hjälps åt under installationen.

Se till att minst två personer installerar TV-apparaten på TV-stativet. Om du försöker utföra installationen ensam kan det leda till en olycka eller skador. Se till att inte barn finns i närheten när installationen utförs.

Se till att TV-stativet monteras ihop ordentligt genom att följa instruktionerna.

Om en skruv inte skruvas åt ordentligt eller om den ramlar ner kan TV-stativet välta. Detta kan orsaka person-eller egendomsskada.

Var försiktig så att du inte skadar dina händer eller fingrar under monteringen.

Var försiktig så att du inte klämmer dina fingrar eller händer vid montering av TV-stativet och installation av TV-apparaten.

Se till att monteringen av TV-apparaten utförs enligt instruktionerna.

Skruva åt skruvarna ordentligt. Om inte monteringen görs på rätt sätt kan TV-apparaten falla av och orsaka skador.

Steg 1: Kontrollera delarna

Delens namn Antal
Överdel		1
Bottenplatta		1
Sidostolpe (L)*1		1
Sidostolpe (R)*1		1
Bakre stolpe		1
Frontpanel		1
Glashylla		1
Skruv (+PWH5 × 25)	a*4	8
Skruv (+K4 × 20) + Hylsa	b*4	2
Spärrlässkruv	c*4	4
Skruv (+P4 × 15)	d*4	4
Ankarbult	e*4	2
Skruvkåpa	f*4	3
Stödrem [6K14]	g*4	1
Skruv (M6 × 18)
Träskruv (M3,8 × 20)
Högtalarkrok (L)		1
Högtalarkrok (R)		1
Pappersmall		4*2
		3*3
Tejp [CXZZ]		1

*1 Illustrationerna ovan är för SU-FL300M. De skiljer sig från SU-FL300L. För SU-FL300L finns två utskurna delar på sidan av sidostolpen.
*2 Fyra pappersmallar medföljer SU-FL300M.
*3 Tre pappersmallar medföljer SU-FL300L.
*4 Påsarna är märkta i bokstavsordning.

Innan du påbörjar monteringen bör du se till att du ha en Phillips-skruvmejsel som passar till de skruvar som anges ovan.

Steg 2: Montera TV-stativet

WARNING!

Om nätkabeln kläms under utrustningen eller mellan delar av utrustningen kan det leda till kortslutning eller elstötar. Om du snubblar på nätkabeln eller anslutningskabeln kan TV-stativet välta och orsaka skador.

Bestäm var TV-stativet ska stå och lägg det ned innan du monterar TV-apparaten.

Eftersom TV-apparaten är väldigt tung rekommenderar vi att du först bestämmer var den ska stå och sedan monterar TV-stativet på plats.

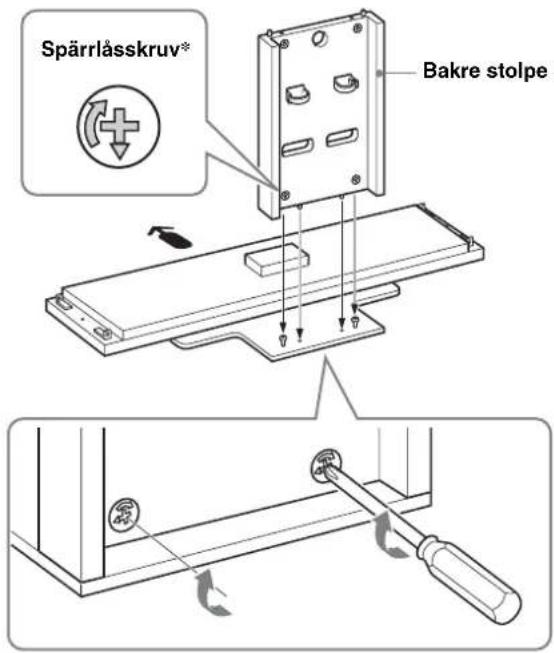

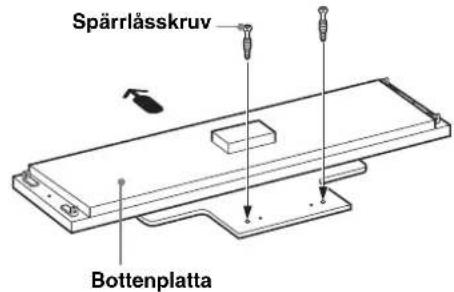

1 Montera den bakre stolpen på bottenplattan.

① Dra åt de två medföljande spärrlåsskruvarna i bottenplatten.

Spärrlässkruv Bottenplatta

Pilens riktning visar TV-stativets framsida.

②Montera den bakre stolpen på bottenplattan och säkra de två spärrlåsskruvarna med en skruvmejsel.

Spärrlåsskruv* Bakre stolpe

* Innan du monterar den bakre stolpen kontrollerar du att ∇-markeringarna är riktade nedåt.

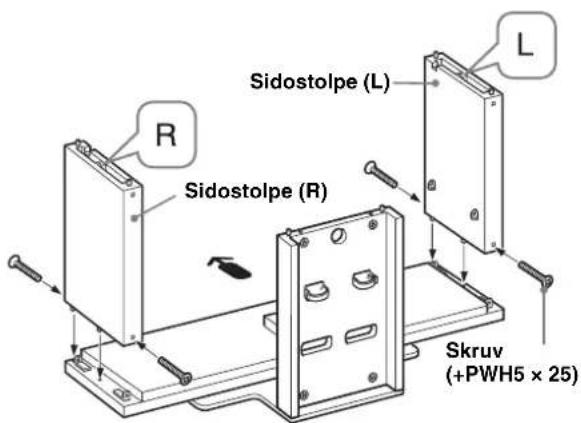

2 Montera sidostolparna på bottenplattan.

Säkra sidostolparna och bottenplattan med de fyra medföljande skruvarna (+PWH5 × 25).

Sidostolpe (L) R Sidostolpe (R) Skruv (+PWH5 × 25)

Obs!

Det finns skillnader mellan den vänstra och den högra stolpen. Se till att montera varje stolpe på rätt sida.

3

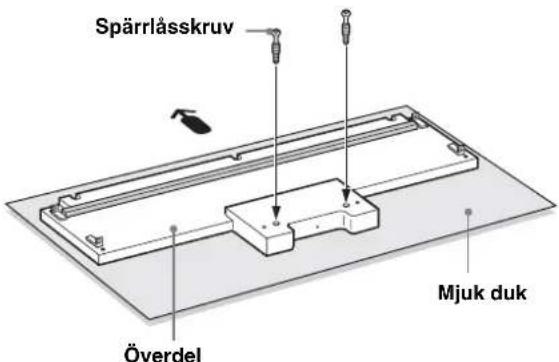

Montera överdelen.

① Dra åt de två medföljande spärrlåsskruvarna i överdelen.

Spärrlåsskruv Överdel Mjuk duk

I illustrationen ovan används SU-FL300M som exempel. För SU-FL300L finns två förstärkningsstag på överdelen.

Obs!

För att förhindra skada på överdelens glatta yta måste du rengöra den och placera en mjuk trasa på arbetsytan.

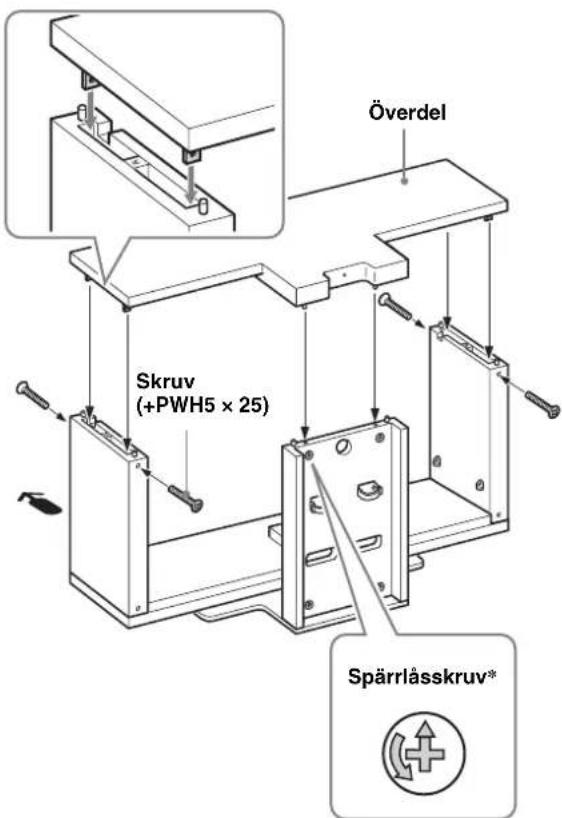

②Rikta in och montera fäststöden i sidostolparna på båda sidor om överdelen.
③ Säkra sidostolparna med de fyra medföljande skruvarna (+PWH5 × 25). Säkra sedan de två återstående spärråsskruvarna på den bakre stolpens baksida.

Överdel Skruv (+PWH5 x 25) Spärrlåsskruv*

* Innan du monterar överdelen kontrollerar du att Δ-markeringen är riktad uppåt.

Obs!

Var försiktig så att du inte klämmer fingrarna när du monterar överdelen.

4

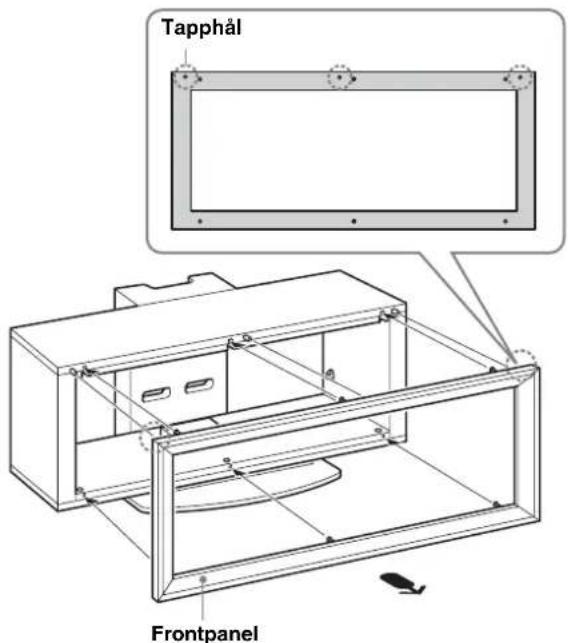

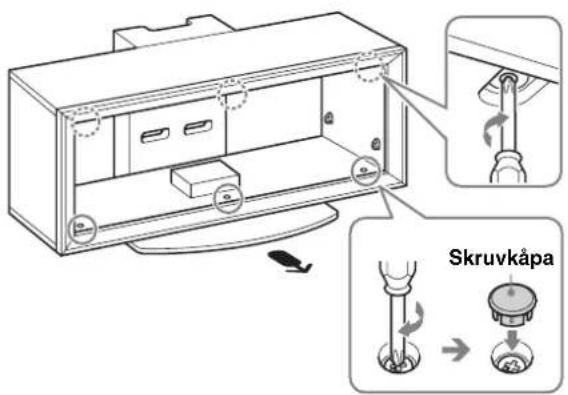

Montera frontpanelen på TV-stativet.

①Passa in de tre tapparna på TV-stativet med de tre hålen på frontpanelen.

2 Vrid de sex spärrlåsskruvarna på överdelen och bottenplattan medurs för att läsa fast frontpanelen. Fäst sedan de tre medföljande skruvkåporna i de tre undre skruvarna.

Skruvkåpa

Obs!

Var noga med att montera frontpanelen i rätt riktning.

5

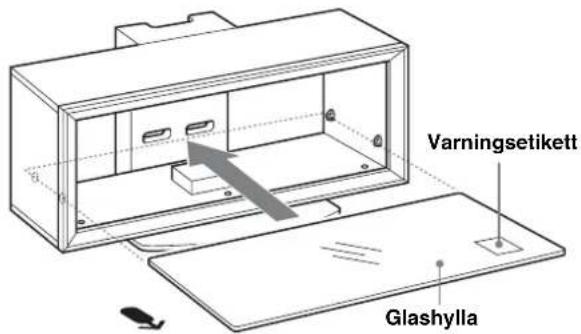

Montera glashyllan.

Om du kopplar ett hemmabiosystem till stativet, monterar du först högtalarkrokarna. (Se "Installera centerhögtalaren (endast för hemmabiosystem)" på sidan 12.)

①Skjut in glashyllan helt tills den kommer i kontakt med den bakre stolpen.

Varningsetikett Glashylla

Obs!

Montera glashyllan på TV-stativet med varningsetiketten framåt till höger enligt illustrationen.

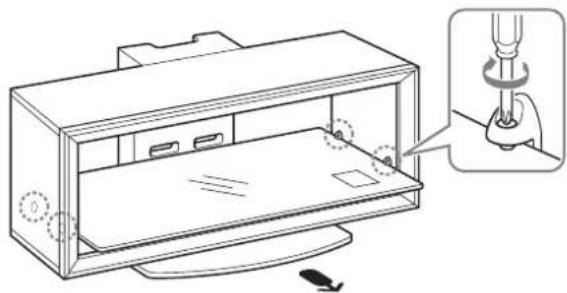

②Dra åt de fyra skruvarna på sidostolparna för att fästa glasshyllan vid TV-stativet ordentligt.

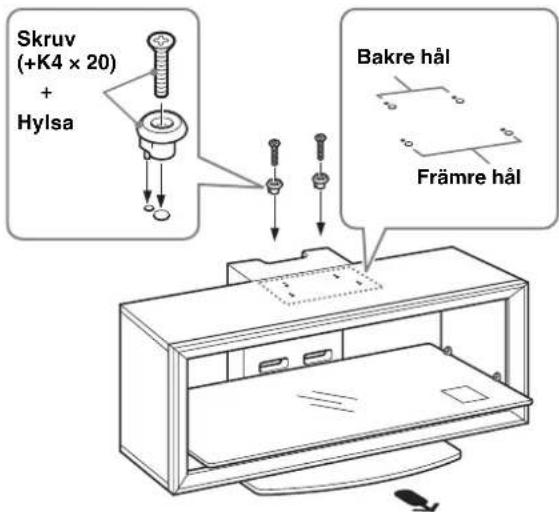

Steg 3: Förbered installationen av TV-apparaten

1

Montera hylsorna på överdelen.

Fäst hylsorna med medföljande skruvar (+K4 × 20).

För modeller som inte anges på sidan 2:

Använd de främre hålen.

För modeller som anges på sidan 2:

Använde de bakre hålen för* snurrstativ och de främre hålen för övriga modeller.

Obs!

Kontrollera TV:ns bruksanvisning för information om huruvida den kan vridas.

* Med vridfunktionen kan du justera TV:ns betraktningsvinkel (åt vänster eller höger).

Skruv (+K4 x 20) + Hylsa Bakre hål Främre hål

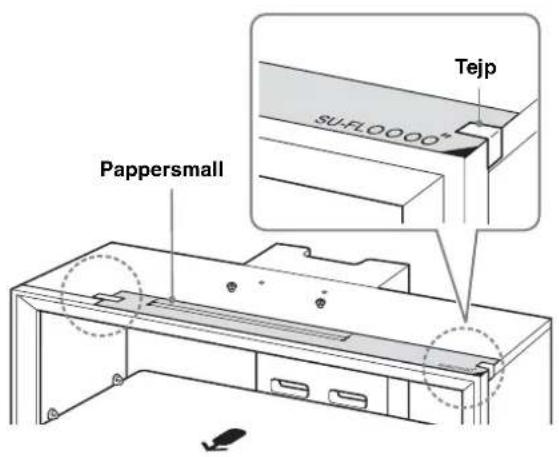

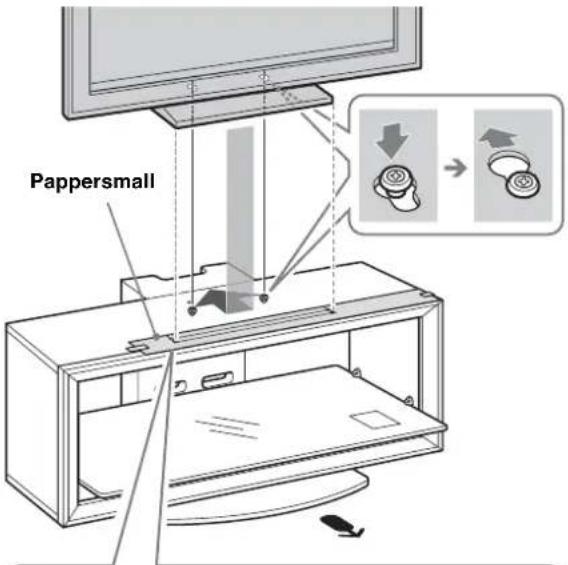

2 Sätt fast den medföljande pappersmallen på överdelen.

1 Välj medföljande pappersmall och rikta in kanten vid det högra hörnet på pappersmallen mot det högra hörnet på överdelen.

För modeller som inte anges på sidan 2:

Se det häfte som levererades tillsammans med din TV för att välja den pappersmall som överensstämmer med din TV.

För modeller som anges på sidan 2:

Välj den pappersmall i svart tryck som överensstämmer med storleken på din TV.

②Tejpa pappersmallen på överdelen med den medföljande tejpen.

Montera din TV på bordsstativet om du inte redan gjort det. Följ del 1 av förfarandet i steg 4 för de snurrstativ som anges på sid 2.

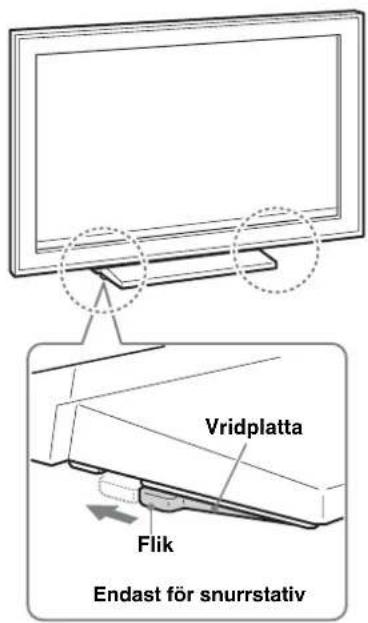

1 Justera vridplattans läge till mitten (Endast för snurrstativ).

Innan du monterar TV:n passar du in fliken på vridplattan med skåran i bordsstativet.

Vridplatta Flik Endast för snurrstativ

WARNING!

Om vridplattan inte är rätt justeras blir inte TV:n rätt monterad och riskerar att falla.

2 Montera TV:n på TV-stativet.

1Rikta in bordsstativets yttre kant mot TV-skärmens yttre kant och pappersmallens hörnmarkeringar så att hålen på bordsstativet undersida ligger i linje med de hylsor som monterades i del 1 av steg 3.
② Skjut tillbaka TV:n för att låsa den på plats.
③Ta bort pappersmallen från den övre delen.

Pappersmall

Endast för de snurrstativ som anges på sidan 2:

A Den vita hörnmarkeringen är för snurrstativ.
B Den svarta hörnmarkeringen är för övriga modeller.

Obs!

Användare som har en 37/40-tums TV riktar in bordsstativet mot den svarta hörnmarkeringen, oavsett om det är ett snurrstativ eller inte. (Det finns ingen vit hörnmarkering på pappersmallen för 37/40 tum.)

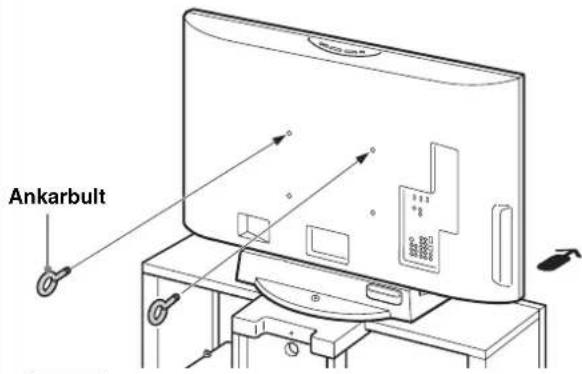

3 Montera ankarbultarna.

Säkra de två medföljande ankarbultarna på TV:ns baksida.

Om de två ankarbultarna inte används för att fästa TV-apparaten kan den falla i golvet och orsaka skada.

Steg 5: Säkerhetsåtgärder för att förhindra att TV- stativet välter

WARNING!

Se till att vidta försiktighetsåtgärder för att förhindra att TV-stativet välter och orsakar skador eller faror.

1 Montera stödremmen.

1 Säkra fast stödremmen i TV-stativet med den medföljande träskruven med hjälp av en skruvmejsel.
②Fäst stödremmen till bordsstativet och säkra sedan med medföljande spärrlåsskruv med hjälp av ett mynt etc.
③Justera längden genom att dra åt stödremmen medan du håller i bordsstativet.

Led kablarna genom kabelhållarna och de bakre stolparnas hål.

Om kablarna inte installeras på rätt sätt kan de klämmas och skadas, vilket kan leda till elstötar och liknande.

3 Förankra TV:n i väggen.

Gör i förväg i ordning ett starkt rep eller en kedja och en väggkonsol som finns ute i handeln.

①Fäst väggkonsolen i en stabil vägg.
② Dra repet eller kedjan genom ankarbultarnas båda hål och fäst sedan repets eller kedjans andra ände i väggkonsolen.

Starkt rep eller kedja

Väggkonsol

(Fortsättning)

Specifikationer

Notering om lastkapacitet

Ställ ingen utrustning på glashyllan som är tyngre än angiven max.vikt. Den kan gå sönder och orsaka skador.

		SU-FL300M SU-FL300L
Mätt: mm	A1	035 1 280
	B5	503 503
	C4	85 518
	D8	95 1 140
	E3	303 303
	F4	18 468
	G1	46 146
	H1	20 130
	I2	72 340
Vikt: 35 kg		52 kg

Utförande och specifikationer kan ändras utan föregående meddelande.

Installera centerhögtalaren (endast för hemmabiosystem)

Centerhögtalaren, modell SS-CT71/CNP2200 är avsedd för följande hemmabioanläggningar:

DAV-HDX665 HT-SF2000

DAV-HDX466 HT-SF1200

DAV-HDX465 HT-SF1100

DAV-HDX267W DAV-DZ750K

DAV-HDX266 DAV-DZ630

DAV-HDX265 DAV-DZ556KB

DAV-HDZ235 DAV-DZ555K

DAV-DZ555M

DAV-DZ530

DAV-DZ250KW

DAV-DZ250K

DAV-DZ250M

DAV-DZ231

DAV-DZ230

DAV-DZ151KB

DAV-DZ150K

Centerhögtalaren, modell SS-CT72/CT74 är avsedd för följande hemmabioanläggningar:

DAV-HDX900W DAV-DZ1000

• Produkterna ovan kan ändras utan föregående meddelande, vara slut på lager eller inte tillverkas längre.
• Vissa modeller är kanske inte tillgängliga i vissa regioner.

Innan du monterar högtalarekroken:

För SS-CT71/CNP2200, ska H-L/H-R-markeringarna vara riktade framåt. (H-L är för vänster sida, H-R för höger sida.)

För SS-CT72/CT74, ska S-L/S-R-markeringarna vara riktade framåt. (S-L är för vänster sida, S-R för höger sida.)

Högtalarkrokskruv för SS-CT72/CT74 Högtalarkrokskruv för SS-CT71/CNP2200

1

Montera högtalarkroken.

Säkra varje högtalarkrok med de medföljande skruvarna (+P4 × 15) (två skruvar vardera för vänster/höger) till undersidan på överdelen.

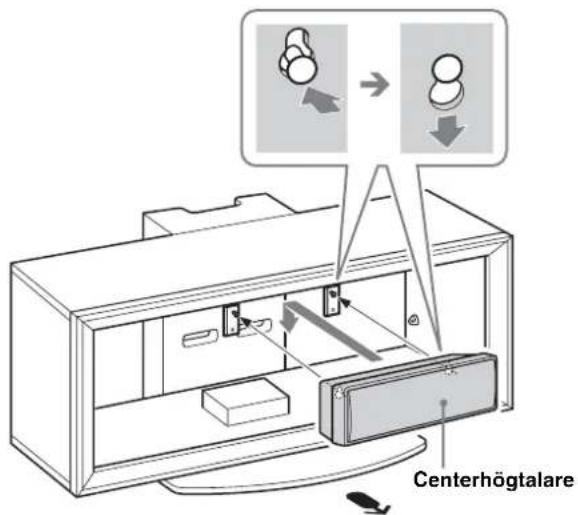

Häng centerhögtalaren på krokens skruvar enligt bilden.

Centerhögtalare
