SUFL300M - Držiak TV SONY - Bezplatný návod na obsluhu

Typ produktu	Stojan na televízor
Značka	Sony
Model	SU-FL300M
Rozmery (D × Š × V)	1035 × 503 × 120 mm
Čistá hmotnosť	35 kg
Hlavný materiál	Temperované sklo a oceľ
Farba	Čierna
Maximálne zaťaženie sklenenej police	30 kg
Typ kompatibilných televízorov	Špecifické modely Sony LCD (pozri návod)
Otáčanie	Možné pre niektoré modely (otočné)
Hlavné funkcie	Stojan na TV so sklenenou policou, správa káblov, háky pre centrálny reproduktor Home Theatre
Údržba a čistenie	Mäkká suchá handrička; odolné škvrny s neutrálnym mydlom, potom utrieť
Bezpečnosť	Povinné ukotvenie na stenu pomocou kotevných skrutiek a podpornej pásky; neprekračovať zaťaženie police; nešplhať ani sa neopierať
Inštalácia	Vyhradená pre autorizovaného technika Sony; vyžaduje najmenej dve osoby
Obsah balenia	Podporná páska, kotevné skrutky, skrutky, objímky, krytky, papierová šablóna, lepiaca páska
Opraviteľnosť	Neopraviteľné používateľom; kontaktujte servis Sony
Záruka	Pozrite si všeobecné podmienky Sony

Často kladené otázky - SUFL300M SONY

Ktoré televízory sú kompatibilné so stojanom SU-FL300M?

Stojan je určený pre modely Sony uvedené v návode, najmä série KDL-xx a KLV-xx (napríklad KDL-46W3500, KDL-40D2600). Pre neuvedené modely si pozrite manuál vášho televízora.

Môžem si stojan nainštalovať sám?

Sony odporúča inštaláciu autorizovaným technikom, pretože zariadenie je ťažké a vyžaduje bezpečnostné opatrenia. Inštalácia neprofesionálom môže viesť k zraneniu alebo škodám.

Aká je maximálna hmotnosť, ktorú unesie sklenená polica?

Sklenená polica unesie až 30 kg. Neumiestňujte ťažšie predmety, aby nedošlo k rozbitiu skla.

Umožňuje stojan otáčať televízor?

Áno, pre otočné modely televízorov (uvedené v návode) stojan umožňuje nastavenie uhla pohľadu doľava a doprava. Pri inštalácii použite zadné otvory pre objímky.

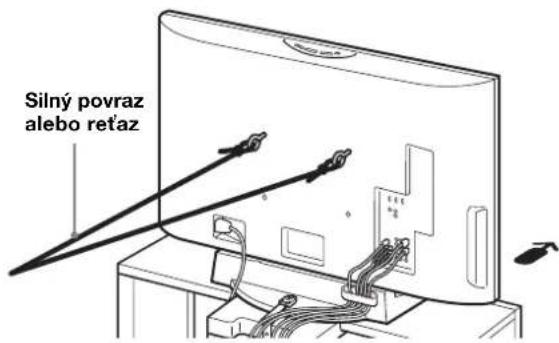

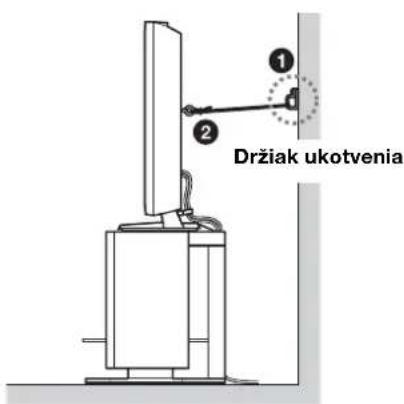

Ako upevniť televízor na stenu, aby sa zabránilo prevráteniu?

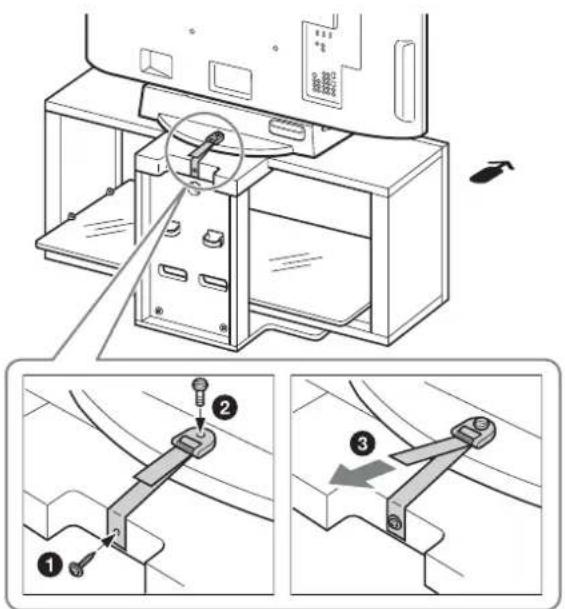

Použite priloženú podpornú pásku: priskrutkujte ju na stojan, potom ju pripevnite na stenu pomocou lana alebo reťaze a nástenných držiakov (nie sú súčasťou). Kotevné skrutky na zadnej strane televízora slúžia na pripevnenie lana.

Aké typy káblov môžem viesť cez stojan?

Stojan má priechodky pre káble a otvory v zadnom stĺpiku na usporiadanie napájacích káblov, HDMI atď. Vyhnite sa privretiu káblov, aby ste predišli skratom.

Ako čistiť stojan na TV?

Použite mäkkú suchú handričku. Na odolné škvrny použite handričku mierne navlhčenú neutrálnym mydlom, potom utrite suchou handričkou. Nepoužívajte riedidlo ani benzín.

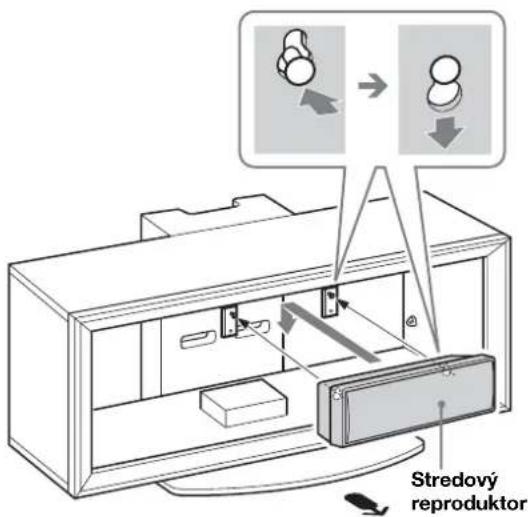

Môžem na tento stojan nainštalovať centrálny reproduktor?

Áno, vďaka priloženým hákom na reproduktor. Sú vhodné pre špecifické modely Sony Home Theatre (SS-CT71/CNP2200 alebo SS-CT72/CT74). Postupujte podľa montážnych pokynov.

Čo robiť, ak sklo stojanu praskne?

Nepoužívajte stojan, ak je prasknutý: sklo by sa mohlo rozbiť a spôsobiť pád televízora, čo by mohlo viesť k vážnemu zraneniu. Kontaktujte zákaznícky servis Sony pre výmenu.

Je na stojan záruka?

Záruka závisí od všeobecných podmienok Sony. Viac informácií nájdete v manuáli alebo kontaktujte svojho predajcu.

NÁVOD NA OBSLUHU SUFL300M SONY

Otočná deska Páčka Pouze pro otočné modely

VAROVÁNÍ

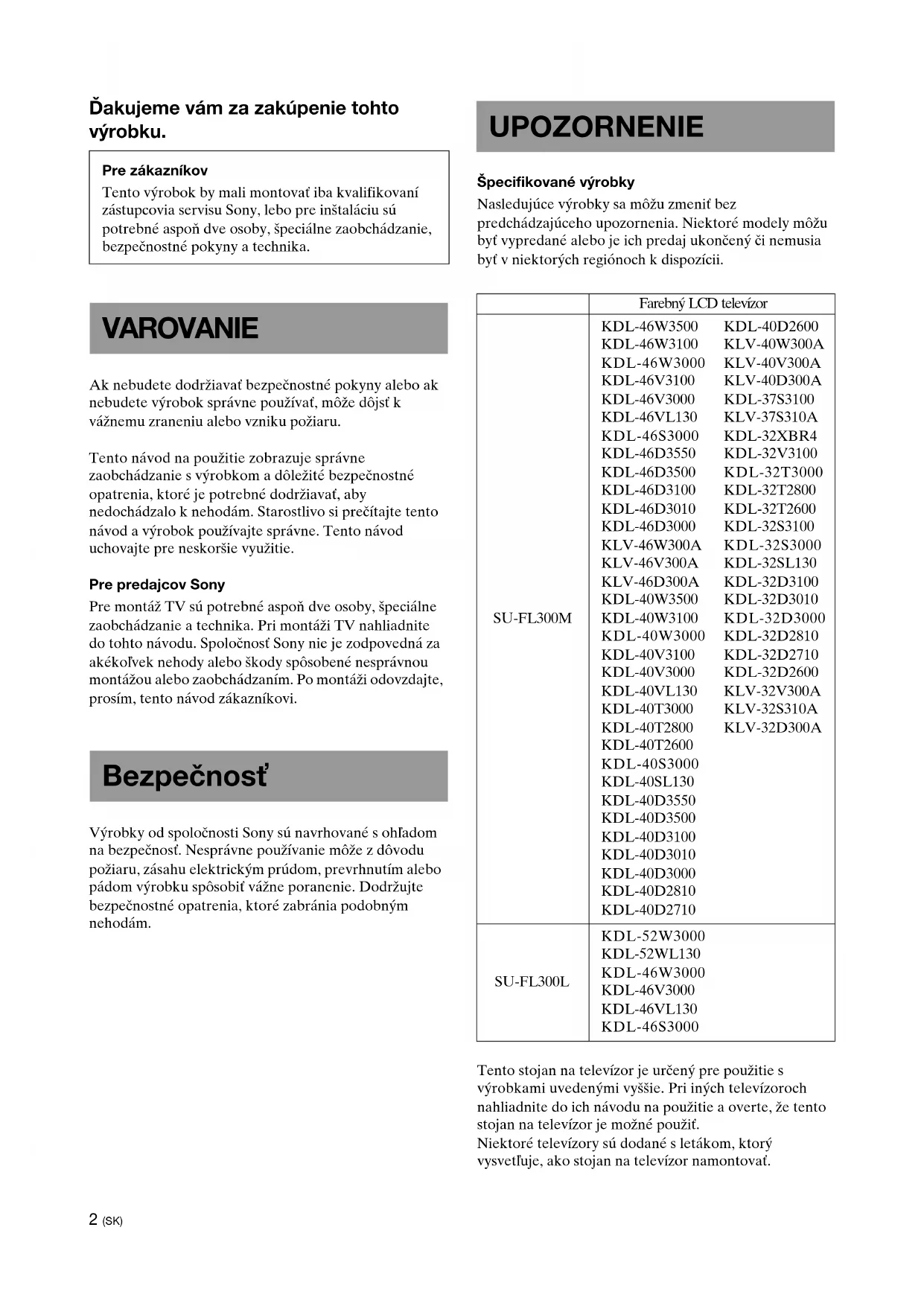

Ďakujeme vám za zakúpenie tohto výrobku.

Pre zákazníkov

Tento výrobok by mali montovať iba kvalifikovaní zástupcovia servisu Sony, lcbo pre inštaláciu sú potrebné aspoň dve osoby, špeciálne zaobchádzanie, bezpečnostné pokyny a technika.

VAROVANIE

Ak nebudete dodržiavať bezpečnostné pokyny alebo ak nebudete výrobok správne používať, môže dôjst k vážnemu zraneniu alebo vzniku požiaru.

Tento návod na použitie zobrazuje správne zaobchádzanie s výrobkom a dôležité bezpečnostné opatrenia, ktoré je potrebné dodržiavať, aby nedochádzalo k nehodám. Starostlivo si prečítajte tento návod a výrobok používajte správne. Tento návod uchovajte pre neskoršie využitie.

Pre predajcov Sony

Pre montáž TV sú potrebné aspoň dve osoby, špeciálne zaobchádzanic a technika. Pri montáži TV nahliadnite do tohto návodu. Spoločnosť Sony nie je zodpovedná za akékoľvek nehody alebo škody spôsobené nesprávnou montážou alebo zaobchádzaním. Po montáži odovzdajte, prosím, tento návod zákazníkovi.

Bezpečnost'

Výrobky od spoločnosti Sony sú navrhované s ohľadom na bezpečnosť. Nesprávne používanie môže z dôvodu požiaru, zásahu elektrickým prúdom, prevrhnutím alebo pádom výrobku spôsobit vážne poranenie. Dodržujte bezpečnostné opatrenia, ktoré zabránia podobným nehodám.

UPOZORNENIE

Nasledujúce výrobky sa môžu zmenit bez predchádzajúceho upozornenia. Niektoré modely môžu byť vypredané alebo je ich predaj ukončený či nemusia byť v niektorých regiónoch k dispozícii.

	Farebný LCD televízor
SU-FL300M	KDL-46W3500	KDL-40D2600
	KDL-46W3100	KLV-40W300A
	KDL-46W3000	KLV-40V300A
	KDL-46V3100	KLV-40D300A
	KDL-46V3000	KDL-37S3100
	KDL-46VL130	KLV-37S310A
	KDL-46S3000	KDL-32XBR4
	KDL-46D3550	KDL-32V3100
	KDL-46D3500	KDL-32T3000
	KDL-46D3100	KDL-32T2800
	KDL-46D3010	KDL-32T2600
	KDL-46D3000	KDL-32S3100
	KLV-46W300A	KDL-32S3000
	KLV-46V300A	KDL-32SL130
	KLV-46D300A	KDL-32D3100
	KDL-40W3500	KDL-32D3010
	KDL-40W3100	KDL-32D3000
	KDL-40W3000	KDL-32D2810
	KDL-40V3100	KDL-32D2710
	KDL-40V3000	KDL-32D2600
	KDL-40VL130	KLV-32V300A
	KDL-40T3000	KLV-32S310A
	KDL-40T2800	KLV-32D300A
	KDL-40T2600
	KDL-40S3000
	KDL-40SL130
	KDL-40D3550
	KDL-40D3500
	KDL-40D3100
	KDL-40D3010
	KDL-40D3000
	KDL-40D2810
	KDL-40D2710
SU-FL300L	KDL-52W3000
	KDL-52WL130
	KDL-46W3000
	KDL-46V3000
	KDL-46VL130
	KDL-46S3000

Tento stojan na televízor je určený pre použitie s výrobkami uvedenými vyššie. Pri iných televízoroch nahliadnite do ich návodu na použitie a overte, že tento stojan na televízor je možné použit.

Niektoré televízory sú dodané s letákom, ktorý vysvetluje, ako stojan na televízor namontovat.

VAROVANIE

Ak nebudete dodržiavať nasledujúce bezpečnostné opatrenia, môže z dôvodu požiaru, zásahu elektrickým prúdom, prevrhnutia alebo pádu výrobku dôjst' k vážnemu poraneniu alebo úmrtiu.

Tento výrobok by mali montovať iba kvalifikovaní zástupcovia servisu Sony.

Televízor aj stojan na televízor sú veľmi fažké predmety; montáž vykonaná nekvalifikovanou osobou môže viest k vážnemu poraneniu.

Vykonajte taktiež opatrenia, aby ste zabránili prevrhnutiu stojana na televízor.

Ak toto nezaistíte, môže sa televízor prevrátiť a spôsobit zranenie.

Nemontujte stojan na televízor tak, aby bol naklonený jedným smerom. Ak tak urobíte, stojan na televízor sa môže prevrhnúť alebo môže spadnúť televízor. To môže spôsobit poranenie alebo škody.

Ak namontujete stojan na televízor na mäkkom povrchu, ako napr. na rohoži alebo koberci, najprv na miesto montáže položte dosku.

Nepoužívajte prasknutý stojan na televízor.

Nepoužívajte stojan na televízor, ak sa na ñom objavili nejaké praskliny. Sklo by mohlo prasknút a spôsobit prevrhnutie televízora, čo môže viest k vážnemu zraneniu alebo vzniku škody.

Stojan na televízor sa môže prevrhnút alebo môže spadnút televízor a spôsobit vážne zranenic alebo smrt.

Nedovol'te det'om liezt' na stojan na televízor ani preliezať medzi poličkami.

Ak deti lezú na stojan na televízor alebo medzi poličky, hrozia vážne poranenia alebo smrt spôsobené prasknutím skla alebo stojana na televízor a prevrhnutím televízora.

Na stojan na televízor nestúpajte.

Môžete spadnúť alebo rozbit sklo a spôsobit si tak poranenie.

Nezakrývajte vetracie otvory na televízore.

Ak vetracie otvory zakryjete (látkou, atd.), môže sa vo vnútri zvýšit teplota a spôsobit požiar.

Zabráňte pricviknutiu napájacieho alebo prepájacieho kábla.

- Pri montáži televízora na stojan na televízor zabráňte pricviknutiu napájacieho alebo prepájacieho kábla. Ak je napájací alebo prepájací kábel poškodený, môže dôjst k vzniku požiaru alebo zásahu elektrickým prúdom.

- Pri prenášaní stojana na televízor nestúpajte na napájací ani prepájací kábel. Napájací alebo prepájací kábel môže byť poškodený a môže tak dôjst k vzniku požiaru alebo zásahu clcktrickým prúdom.

Nepresúvajte stojan na televízor s pripevneným televízorom alebo s pripojeným zariadením.

Ak budete posúvať stojan na televízor s pripevneným televízorom, môžete si poranit chrbát alebo sa môže stojan na televízor prevrhnút a spôsobit vážne poranenie. Taktiež akékolvek pripojené zariadenie môže zo stojana spadnúť a spôsobit rozbitie sklenenej poličky alebo spôsobit inú škodu na majetku.

UPOZORNENIE

Ak nebudete dodržiavať nasledujúce bezpečnostné opatrenia, môže dôjst’ k poraneniu alebo škode na majetku.

Nemontujte žiadne iné zariadenia, než špecifikované výrobky.

• Tento stojan na televízor je určený pre použitie iba so špecifikovanými výrobkami. Ak namontujete iné zariadenie než špecifikované, môže spadnút, rozbit sa alebo spôsobit porancenie.
• Na stojan na televízor nekladte predmety ako vázy, keramiku, atd.
• Stojan na televízor neupravujte.
• Na stojan na televízor nekladte nič horúce. Teplo môže spôsobit zmenu farby alebo deformáciu stojana na televízor.
• Na stojan na televízor nekladte nič, čo by mohlo poškodíť sklo.

Nezabudnite zaistit' televízor.

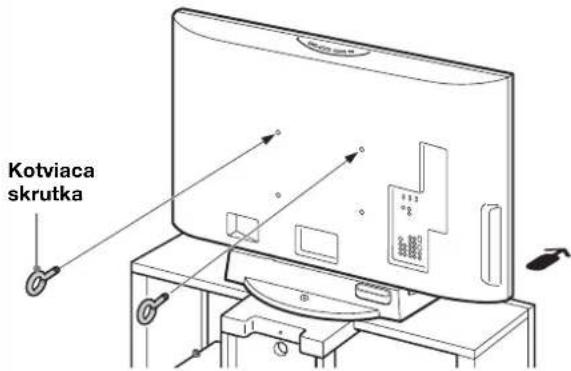

Zabezpečte televízor na stojane na televízor pomocou dodaného kotviaceho príslušenstva. Ak nie je televízor bezpečne namontovaný, môže spadnúť alebo sa môže stojan na televízor prevrhnúť a spôsobit tak poranenie.

Nezaťažujte sklo ani ho nevystavujte akémukol'vek typu nárazu.

Pri montáži televízora nezaťažujte stojan na televízor rukou. Nenarážajte do stojana na televízor tvrdými predmetmi, ako napr. skrutkovačom, atd. Sklo sa môže rozbit a spôsobit poranenie.

Pri prenášaní stojana na televízor

Ak sa pokúsite stojan na televízor presunút sami alebo ak nebudete dodržiavať správne postupy, môže dôjsť k poraneniu. Aby ste tomu zabránili, dodržujte odporúčania uvedené nižšie.

• Zaistite, aby stojan na televízor prenášali aspoň dve osoby, a to iba po zložení televízora, pripojeného zariadenia a sklenených poličiek.
• Stojan na televízor nevlečte. Spodné časti stojana na televízor sa môžu uvoľnit a poškodit podlahu.
• Dávajte pozor, aby ste si nepricvikli ruky alebo nohy pod spodnú dosku.
• Pri prenášaní stojana na televízor ho neuchopte za sklenené poličky.

Nevystavujte sklo prílišným nárazom.

Tento stojan na televízor je vyrobený z tvrdeného skla, napriek tomu je s ním potrebné zaobchádzat opatrne.

Ak sa sklo rozbije, mohli by úlomky skla spôsobit poranenic. Preto dodržujte bezpečnostné opatrenia uvedené nižšie.

- Do skla nenarážajte ani naň nepúštajte špicaté predmety. Zabráňte prílišným otrasom.

- Zabráňte narážaniu tvrdých predmetov, ako napr. vysávača, do okrajov skla.

Neumiestňujte na stojan žiadne zariadenie, ktoré prekračuje maximálnu nosnosť jednotlivých poličiek, ako je uvedené na obrázku.

V opačnom prípade môžu poličky prasknúť.

30 kg

Poznámky k montáži

• Pri skladaní položte na podlahu baliace materiály, aby ste zabránili poškodeniu podlahy.
• Stojan na televízor namontujte na pevnej, plochej podlahe. Zamedzte inštalácii stojana na televízor našikmo alebo so sklonom. Aby ste tomu zabránili, dodržujte nasledujúce bezpečnostné opatrenia.
  – Stojan na televízor nemontujte na mieste vystavenom priamemu slnečnému svetlu alebo v blízkosti kúrcnia.
  – Stojan na televízor nemontujte na horúcom či vlhkom mieste alebo vonku.

Poznámka k používaniu

Aby ste udržali stojan na televízor čistý, občas ho utrite suchou mäkkou handričkou. Ťažko odstránitelné škrvny odstránite utretím handričkou navlhčenou v jemnom mydle. Nezabudnite potom toto miesto utrief suchou mäkkou handričkou. Nepoužívajte chemikálie, ako napr. riedidlo alebo benzín, lebo tie ničia povrchovú úpravu stojana na televízor.

Pre predajcov Sony

Starostlivo si prečítajte bezpečnostné pokyny popísané vyššie a venujte zvláštnu pozornosť bezpečnosti počas montáže, údržby, kontrolovania a opráv tohto výrobku.

Zaistite, aby montáž televízora na stojan na televízor vykonávali aspoň dve osoby. Ak montáž vykonáva iba jedna osoba, môže dôjst k nehode alebo spôsobeniu zranenia. Zaistite, aby počas inštalácie neboli v blízkosti deti.

Zaistite bezpečné zostavenie stojana na televízor podl'a uvedených pokynov.

Ak nie je skrutka pevne dotiahnutá alebo ak vypadla, môže dôjst k prevrhnutiu stojana na televízor. To môže spôsobit škody alebo porancnic.

Bud'te opatrní, aby ste si počas zostavovania neporanili ruky alebo prsty.

Budte opatrní, aby ste si pri zostavovaní stojana na televízor a pri pripevňovaní televízora nepricvikli prsty alcbo ruky.

Zaistite bezpečné pripevnenie televízora podl’a uvedených pokynov.

Pevne dotiahnite skrutky. Ak nie je televízor bezpečne pripevnený, môže spadnúť a spôsobit zranenie.

Krok 1: Kontrola súčiastok

Názov Množstvo
Horná doska			1
Spodná doska			1
Bočný stípik (L)*1			1
Bočný stípik (R)*1			1
Zadný stípik			1
Predný panel			1
Sklenená polička			1
Skrutka (+PWH5 × 25)		a*4	8
Skrutka (+K4 × 20) + puzdro na skrutku		b*4	2
Skrutka Camlock		c*4	4
Skrutka (+P4 × 15)		d*4	4
Kotviaca skrutka		e*4	2
Vršok na skrutky		f*4	3
Prídržný remeň		g*4	1
Skrutka (M6 × 18)	[28H3]
Skrutka do dreva (M3,8 × 20)
Háčik pre reproduktor (L)			1
Háčik pre reproduktor (R)			1
Papierová šablóna			4*2
			3*3
Páska	[OWD4]		1

Ešte pred zostavením sa uistite, že máte skrutkovač značky Philips, ktorý zodpovedá skrutkám uvedeným vyššie.

Krok 2: Zostavenie stojana na televízor

VAROVANIE

Ak dovolíte, aby bol napájací kábel pricviknutý pod alebo medzi jednotlivé zariadenia, môže dôjst k skratu alebo zásahu elektrickým prúdom. Ak zakopnete o napájací alebo prcpájací kábel, stojan na televízor sa môže prevrhnút a spôsobit poranenie.

Zvol'te miesto pre montáž a položte stojan na televízor predtým, ako začnete s montážou televízora.

Vzhľadom na to, že je televízor tažký, odporúčame, aby ste najprv vybrali miesto pre montáž a stojan na televízor zostavili priamo na mieste.

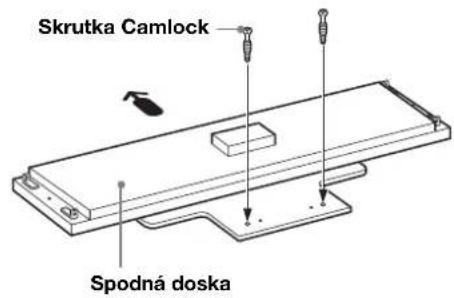

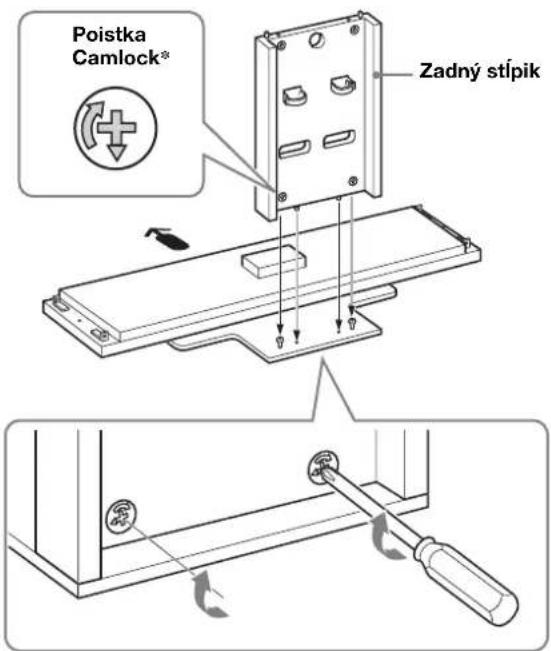

1 K spodnej doske pripevnite zadný stípik.

①Dotiahnite na spodnej doske dve dodané skrutky Camlock.

Skrutka Camlock Spodná doska

← Smer šípky označuje prednú čast stojana pre televízor.

②K spodnej doske pripojte zadný stípik a zaistite dve poistky Camlock pomocou skrutkovača.

Pointka Camlock* Zadný stípik

* Pred pripevnením zadného stípika sa uistite, že značka ∇ micri nadol.

2 K spodnej doske pripevnite bočné stípiky.

Zaistite bočné stípiky a spodnú dosku pomocou štyroch dodaných skrutiek (+PWH5 × 25).

Bočný stipik (L) R Bočný stipik (R) L Skrutka (+PWH5 × 25)

Poznámka

Lavý a pravý stípik sa líšia.

Overte si, že montujete každý zo stípikov na správnu stranu.

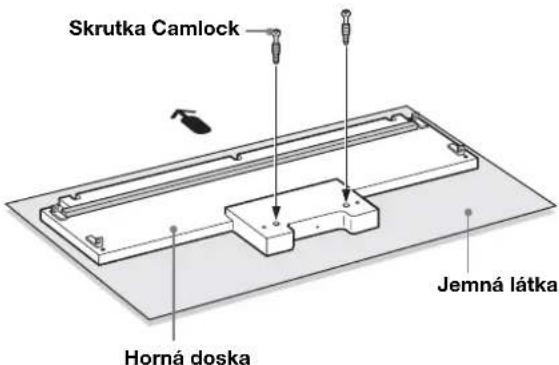

3 Pripevnite hornú dosku.

①Dotiahnite na hornej doske dve dodané skrutky Camlock.

Skrutka Camlock Horná doska Jemná látka

Obrázok vyššie zobrazuje ako príklad model SU-FL300M. Na modeli SU-FL300L sú na hornej doske dve spevňujúce tyče.

Poznámka

② Nastavte a vložte pripevňovacie konzoly na obidvoch stranách vrchnej dosky do bočných stípikov.
③ Zaistite bočné stípiky pomocou štyroch dodaných skrutiek (+PWH5 × 25). A zaistite dve zostávajúce poistky Camlock na zadnej strane zadného stípika.

Horná doska Skrutka (+PWH5 × 25) Poistka Camlock*

* Pred pripevnením hornej dosky sa uistite, že značka Δ mieri nahor.

Poznámka

Budte opatrní, aby ste si pri nasadzovanie hornej dosky nepricvikli prsty.

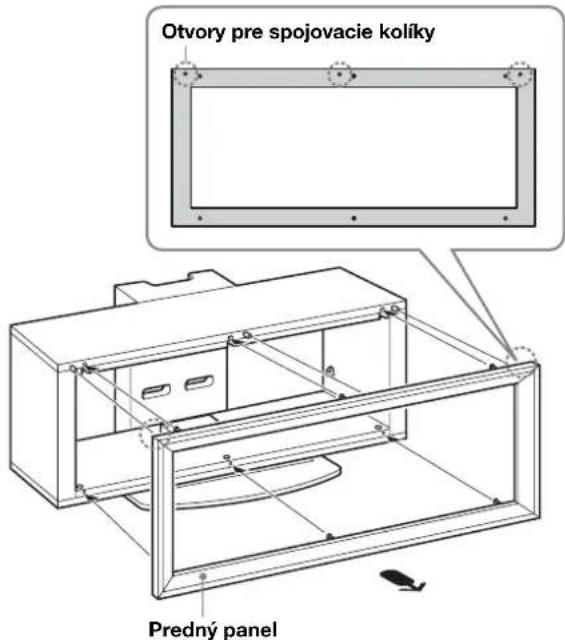

4 Pripojte k stojanu na televízor predný panel.

①Vyrovnajte tri spojovacie kolíky na stojane na televízor s tromi otvormi na prednom paneli.

Otvory pre spojovacie kolíky Predný panel

②Otočte šiestimi skrutkami Camlock na hornej a spodnej doske v smere hodinových ručičiek, aby ste zaistili predný panel. Potom pripevnite tri dodané čapičky skrutiek na tri spodné skrutky.

Vršok na skrutky

Poznámka

Zaistite pripojenie predného panela v správnom smere.

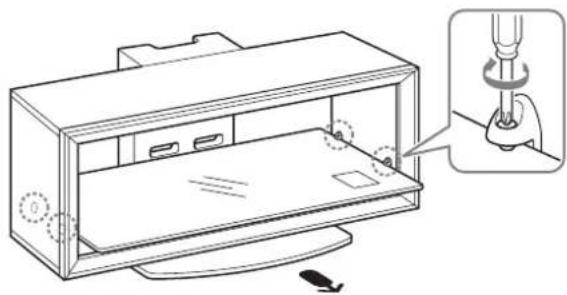

5

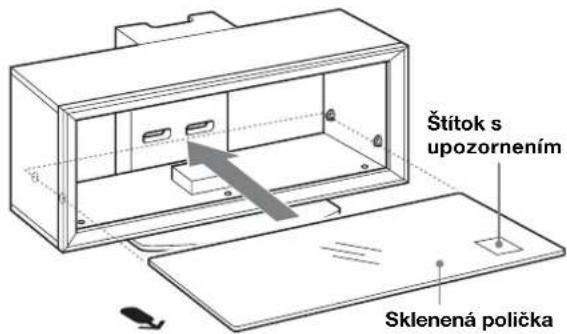

Pripevnite sklenenú poličku.

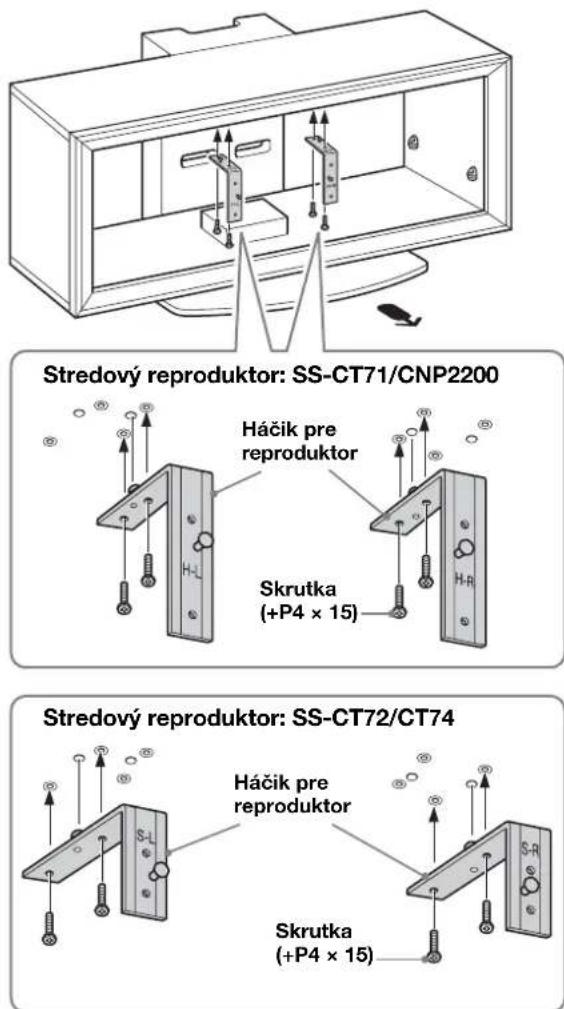

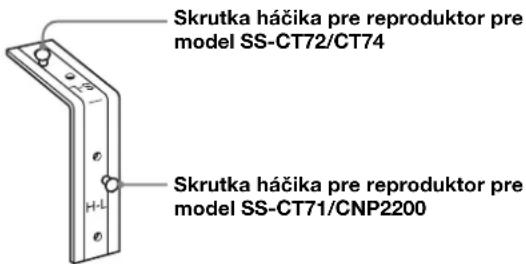

Ak pripevňujete domáce kino k stojanu, najprv pripevnite háčik pre reproduktor. (pozri „Montáž stredového reproduktora (iba pre domáce kiná)“ na strana 12)

①Plne zasuňte sklenenú poličku tak, aby sa dotkla zadného stípika.

Pripevnite sklenenú policu do TV stojana s výstražným štítkom smerujúcim hore na pravej prednej strane tak, ako je znázornené na obrázku.

②Dotiahnite štyri skrutky na bočných stípikoch, aby sa zaistila sklenená polica v TV stojane.

Krok 3: Príprava na pripevnenie televízora

1

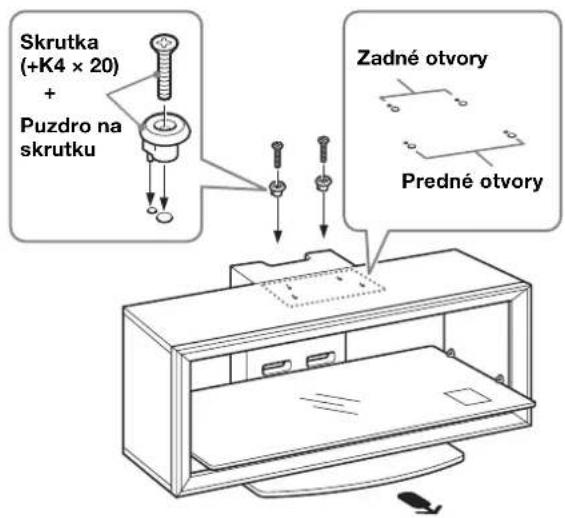

Pripevnite puzdrá na skrutky k hornej doske.

Objímky pripevnite s dodanými skrutkami (+K4 × 20).

Pre modely, ktoré nie sú uvádzané na strane 2:

Použite predné otvory.

Pre modely, ktoré sú uvádzané na strane 2:

Pre otočné modely* použite zadné otvory; pre modely bez otáčania použite predné otvory.

Poznámka

* Funkcia otáčania vám umožní upravit uhol sledovania televízora (doľava a doprava).

Skrutka (+K4 x 20) + Puzdro na skrutku Zadné otvory Predné otvory

2 Vložte dodanú papierovú šablónu na hornú dosku.

①Vyberte dodanú papierovú šablónu a zarovnajte hrany pravého rohu šablóny s pravým rohom vrchnej dosky.

Pre modely, ktoré nie sú uvádzané na strane 2:

Určite si prečítajte leták dodaný s vaším TV, vyberte papierovú šablónu, ktorá zodpovedá vášmu TV.

Pre modely, ktoré sú uvádzané na strane 2:

Vyberte čiernu papierovú šablónu, ktorá zodpovedá velkosti obrazovky vášho TV.

②Prilepte papierovú šablónu k hornej doske pomocou dodanej pásky.

Páska Papierová šablóna SU-FLOOOO™

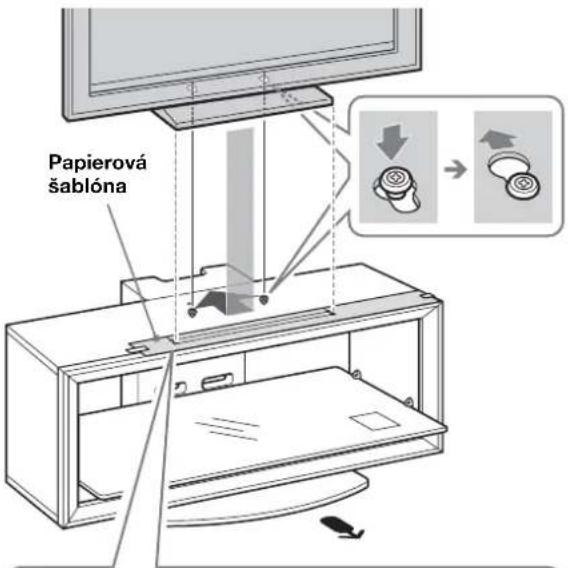

Krok 4: Pripevnenie televízora

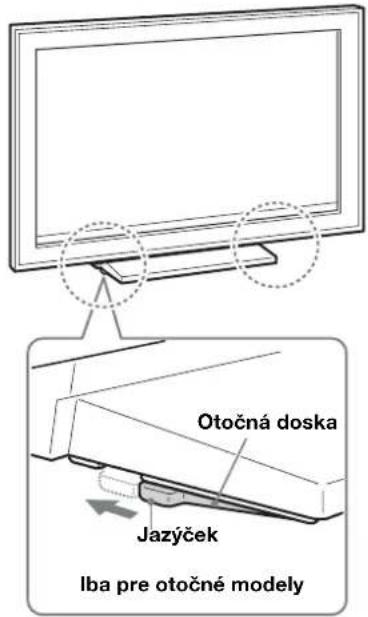

Priložte váš TV na horný stolový stojan, ak ešte nie je. Iba pri otočných modeloch uvádzaných na strane 2 dodržte postup v časti 1, krok 4.

1 Upravte polohu otočnej dosky na stred (Iba pre otočné modely).

Pred pripevnením televízora vyrovnajte jazýček na otočnej doske so zárezom na stolnom stojane.

Otočná doska Jazýček Iba pre otočné modely

VAROVANIE

Ak nie je otočná doska nastavená správne, nebude televízor bezpečne pripevnený a môže spadnút.

2 Pripevnite televízor na stojan na televízor.

①Zosúladte obrys vrchného stolového stojana s obrysom veľkosti TV obrazovky a rohovými značkami na papierovej šablóne, aby sa otvory na spodku vrchného stolového stojana zarovnali s objímkami, ktoré sa pripevnili v časti 1, krok 3.
② Televízor posuňte dozadu, aby stc ho zaistili na mieste.
③Z hornej dosky odstráňte papierovú šablónu.

Papierová šablóna

Iba pre modely, ktoré sú uvádzané na strane 2

A Biela rohová značka je pre otočné modely.
B Čierna rohová značka je pre modely, ktoré sa neotáčajú.

Poznámka

Pri užívateľoch 37/40 nezáleži, či je model TV otočný, alebo nie, zarovnajte vrchný stolový stojan s čiernou rohovou značkou. (Na papierovej šablóne pre televízory s uhlopriečkou 37/40 palcov nie je žiadna biela značka rohu.)

3 Pripevnite kotviace skrutky.

Zaistite dve dodané kotviace skrutky do zadnej časti televízora.

Kotviaca skrutka

Poznámka

Ak tieto dve kotviace skrutky pre zaistenie televízora nepoužijete, televízor môže spadnúť a spôsobit poranenie.

Krok 5: Bezpečnostné opatrenia zabraňujúce prevrhnutiu

VAROVANIE

Vykonajte taktiež opatrenia, aby ste zabránili prevrhnutiu stojana na televízor a spôsobeniu prípadného poranenia alebo škody.

1 Pripevnite remeň podpery.

Pomocou skrutkovača priskrutkujte prídržný remeň na TV stojan s dodanými skrutkami do dreva.
② Priložte prídržný remeň na vrchný stolový stojan a priskrutkujte ho s dodanými poistnými skrutkami pomocou mince, atd.
③ Držte stolný stojan a upravte dlžku dotiahnutím remeňa podpery.

Ak nie sú káble správne umiestnené, môžu byť pricviknuté a poškodené, čo môže viest k zásahu elektrickým prúdom a pod.

3 Pripevnite televízor k stene.

Pre tento účel si pripravte silný, bežne dostupný povraz alebo retaz a držiak ukotvenia.

① Zaistite držiak ukotvenia v pevnej stene.
②Prevlečte povraz alebo refaz obomi dierami v kotviacich skrutkách a potom pripevnite druhý koniec povrazu alebo refaze k držiaku ukotvcnia.

Silný povraz alebo reťaz

Držiak ukotvenia

Technické údaje

Na sklenenú poličku neumiestňujte žiadne zariadenie, ktoré prekračuje maximálnu nosnosť, pretože by mohla polička prasknút a spôsobit porancenie.

		SU-FL300M SU-FL300L
Rozmery: mm	A1	035 1 280
	B5	03 503
	C4	85 518
	D8	95 1 140
	E3	303 303
	F4	18 468
	G1	146 146
	H1	20 130
	I2	72 340
Hmotnost: 35		kg 52 kg

Vzhlad a technické údaje sa môžu zmenit bez predchádzajúceho upozornenia.

Montáž stredového reproduktora (iba pre domáce kiná)

Model stredového reproduktora SS-CT71/

CNP2200 je vhodný pre nasledujúce modely domácich kín:

DAV-HDX665 HT-SF2000

DAV-HDX466 HT-SF1200

DAV-HDX465 HT-SF1100

DAV-HDX267W DAV-DZ750K

DAV-HDX266 DAV-DZ630

DAV-HDX265 DAV-DZ556KB

DAV-HDZ235 DAV-DZ555K

DAV-DZ555M

DAV-DZ530

DAV-DZ250KW

DAV-DZ250K

DAV-DZ250M

DAV-DZ231

DAV-DZ230

DAV-DZ151KB

DAV-DZ150K

Model stredového reproduktora SS-CT72/CT74 je vhodný pre nasledujúce modely domácich kín:

DAV-HDX900W DAV-DZ1000

• Vyššie uvedené výrobky sa môžu zmenit bez predchádzajúceho upozornenia, môžu byt vypredané alebo môže byt ich predaj ukončený.
• Niektoré modely nemusia byt v niektorých regionoch dostupné.

Pred pripojením háčika pre reproduktor:

Pre model SS-CT71/CNP2200 má značenic H-L/H-R smerovat dopredu. (H-L určuje lavú stranu, H-R pravú stranu.)

Pre model SS-CT72/CT74 má značenie S-L/S-R smerovať dopredu. (S-L určuje ľavú stranu, S-R pravú stranu.)

Skrutka háčika pre reproduktor pre model SS-CT72/CT74 Skrutka háčika pre reproduktor pre model SS-CT71/CNP2200

1

Pripevnite háčik pre reproduktor.

Zaistite jednotlivé háčiky pre reproduktory pomocou dodaných skrutiek (+P4 × 15) (dve skrutky pre lavú a pravú stranu) k spodnej strane hornej dosky.

2

Zaveste stredový reproduktor na skrutky háčika, ako vidíte na obrázku.
