SUFL300M - TV-Halterung SONY - Kostenlose Bedienungsanleitung

Produkttyp	TV-Ständer
Marke	Sony
Modell	SU-FL300M
Abmessungen (B × T × H)	1035 × 503 × 120 mm
Nettogewicht	35 kg
Hauptmaterial	Gehärtetes Glas und Stahl
Farbe	Schwarz
Maximale Belastung des Glasbodens	30 kg
Kompatible Fernsehtypen	Spezifische Sony LCD-Modelle (siehe Anleitung)
Drehung	Möglich für bestimmte Modelle (schwenkbar)
Hauptfunktionen	TV-Ständer mit Glasablage, Kabelmanagement, Haken für Center-Lautsprecher der Home Theatre
Pflege und Reinigung	Weiches, trockenes Tuch; hartnäckige Flecken mit neutraler Seife, dann abwischen
Sicherheit	Wandbefestigung erforderlich mit Ankerbolzen und Stützgurt; Belastung des Glasbodens nicht überschreiten; nicht darauf klettern oder lehnen
Installation	Nur von einem autorisierten Sony-Techniker; erfordert mindestens zwei Personen
Mitgeliefertes Zubehör	Stützgurt, Ankerbolzen, Schrauben, Hülsen, Kappen, Papierschablone, Klebeband
Reparierbarkeit	Nicht durch den Benutzer reparierbar; kontaktieren Sie den Sony-Service
Garantie	Siehe Sony-Allgemeine Geschäftsbedingungen

Häufig gestellte Fragen - SUFL300M SONY

Welche Fernseher sind mit dem SU-FL300M-Ständer kompatibel?

Der Ständer ist für die in der Anleitung aufgeführten Sony-Modelle ausgelegt, insbesondere die Serien KDL-xx und KLV-xx (z. B. KDL-46W3500, KDL-40D2600). Für nicht aufgeführte Modelle konsultieren Sie das Handbuch Ihres Fernsehers.

Kann ich den Ständer selbst installieren?

Sony empfiehlt die Installation durch einen autorisierten Techniker, da das Gerät schwer ist und Sicherheitsmaßnahmen erfordert. Eine Installation durch Laien kann zu Verletzungen oder Schäden führen.

Was ist das maximale Gewicht, das der Glasboden tragen kann?

Der Glasboden kann bis zu 30 kg tragen. Legen Sie keine schwereren Gegenstände darauf, um ein Zerbrechen des Glases zu vermeiden.

Kann der Fernseher mit dem Ständer gedreht werden?

Ja, bei schwenkbaren Fernsehmodellen (siehe Anleitung) ermöglicht der Ständer eine Links-Rechts-Neigung des Blickwinkels. Verwenden Sie bei der Installation die hinteren Löcher für die Hülsen.

Wie befestige ich den Fernseher an der Wand, um ein Umkippen zu verhindern?

Verwenden Sie den mitgelieferten Stützgurt: Schrauben Sie ihn an den Tischständer, befestigen Sie ihn dann mit einem Seil oder einer Kette an der Wand (Wandhalterungen nicht im Lieferumfang). Die Ankerbolzen auf der Rückseite des Fernsehers dienen zur Befestigung des Seils.

Welche Kabelarten können durch den Ständer geführt werden?

Der Ständer verfügt über Kabeldurchführungen und Öffnungen im hinteren Pfeiler zur Organisation von Stromkabeln, HDMI-Kabeln usw. Vermeiden Sie das Einklemmen von Kabeln, um Kurzschlüsse zu vermeiden.

Wie reinige ich den TV-Ständer?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Flecken ein leicht feuchtes Tuch mit neutraler Seife, dann mit einem trockenen Tuch abwischen. Keine Verdünner oder Benzin verwenden.

Kann ich einen Center-Lautsprecher auf diesem Ständer installieren?

Ja, dank der mitgelieferten Lautsprecherhaken. Sie sind für bestimmte Sony Home Theatre-Modelle (SS-CT71/CNP2200 oder SS-CT72/CT74) geeignet. Befolgen Sie die Montageanleitung.

Was tun, wenn das Glas des Ständers Risse bekommt?

Verwenden Sie den Ständer nicht mehr, wenn er Risse aufweist: Das Glas könnte brechen und den Fernseher herunterfallen lassen, was zu schweren Verletzungen führen kann. Kontaktieren Sie den Sony-Kundendienst für einen Austausch.

Hat der Ständer Garantie?

Die Garantie hängt von den allgemeinen Geschäftsbedingungen von Sony ab. Konsultieren Sie das Handbuch oder kontaktieren Sie Ihren Händler für weitere Informationen.

BEDIENUNGSANLEITUNG SUFL300M SONY

Gebrauchsanweisung DE

Istruzioni IT

Οδηγίες GR

Инструкции RU

Instrukcje ____ PL

Instrukce CZ

Inštrukcie SK

Utasítások HU

Talimatlar TR

說明書 CT

วิธีใช้งาน TH

사용설명서 KR

SU-FL300M

SU-FL300L

Danke, dass Sie sich für dieses Produkt entschieden haben.

Für den Kunden

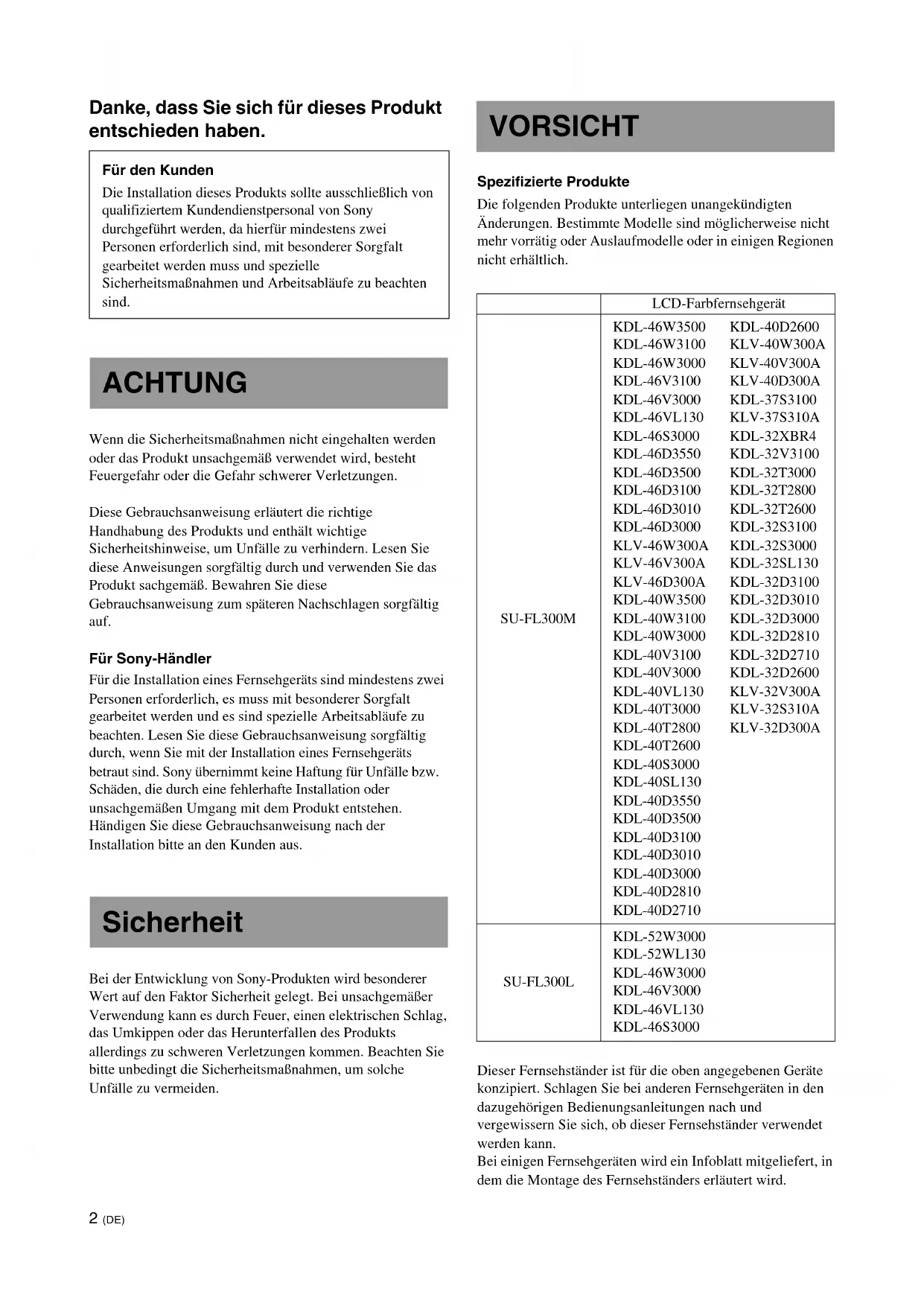

Die Installation dieses Produkts sollte ausschließlich von qualifiziertem Kundendienstpersonal von Sony durchgeführt werden, da hierfür mindestens zwei Personen erforderlich sind, mit besonderer Sorgfalt gearbeitet werden muss und spezielle Sicherheitsmaßnahmen und Arbeitsabläufe zu beachten sind.

ACHTUNG

Wenn die Sicherheitsmaßnahmen nicht eingehalten werden oder das Produkt unsachgemäß verwendet wird, besteht Feuergefahr oder die Gefahr schwerer Verletzungen.

Diese Gebrauchsanweisung erläutert die richtige Handhabung des Produkts und enthält wichtige Sicherheitshinweise, um Unfälle zu verhindern. Lesen Sie diese Anweisungen sorgfältig durch und verwenden Sie das Produkt sachgemäß. Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen sorgfältig auf.

Für Sony-Händler

Für die Installation eines Fernsehgeräts sind mindestens zwei Personen erforderlich, es muss mit besonderer Sorgfalt gearbeitet werden und es sind spezielle Arbeitsabläufe zu beachten. Lesen Sie diese Gebrauchsanweisung sorgfältig durch, wenn Sie mit der Installation eines Fernsehgeräts betraut sind. Sony übernimmt keine Haftung für Unfälle bzw. Schäden, die durch eine fehlerhafte Installation oder unsachgemäßen Umgang mit dem Produkt entstehen. Händigen Sie diese Gebrauchsanweisung nach der Installation bitte an den Kunden aus.

Sicherheit

Bei der Entwicklung von Sony-Produkten wird besonderer Wert auf den Faktor Sicherheit gelegt. Bei unsachgemäßer Verwendung kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Produkts allerdings zu schweren Verletzungen kommen. Beachten Sie bitte unbedingt die Sicherheitsmaßnahmen, um solche Unfälle zu vermeiden.

VORSICHT

Spezifizierte Produkte

Die folgenden Produkte unterliegen unangekündigten Änderungen. Bestimmte Modelle sind möglicherweise nicht mehr vorrätig oder Auslaufmodelle oder in einigen Regionen nicht erhältlich.

	LCD-Farbfernsehgerät
SU-FL300M	KDL-46W3500	KDL-40D2600
	KDL-46W3100	KLV-40W300A
	KDL-46W3000	KLV-40V300A
	KDL-46V3100	KLV-40D300A
	KDL-46V3000	KDL-37S3100
	KDL-46VL130	KLV-37S310A
	KDL-46S3000	KDL-32XBR4
	KDL-46D3550	KDL-32V3100
	KDL-46D3500	KDL-32T3000
	KDL-46D3100	KDL-32T2800
	KDL-46D3010	KDL-32T2600
	KDL-46D3000	KDL-32S3100
	KLV-46W300A	KDL-32S3000
	KLV-46V300A	KDL-32SL130
	KLV-46D300A	KDL-32D3100
	KDL-40W3500	KDL-32D3010
	KDL-40W3100	KDL-32D3000
	KDL-40W3000	KDL-32D2810
	KDL-40V3100	KDL-32D2710
	KDL-40V3000	KDL-32D2600
	KDL-40VL130	KLV-32V300A
	KDL-40T3000	KLV-32S310A
	KDL-40T2800	KLV-32D300A
	KDL-40T2600
	KDL-40S3000
	KDL-40SL130
	KDL-40D3550
	KDL-40D3500
	KDL-40D3100
	KDL-40D3010
	KDL-40D3000
	KDL-40D2810
	KDL-40D2710
SU-FL300L	KDL-52W3000
	KDL-52WL130
	KDL-46W3000
	KDL-46V3000
	KDL-46VL130
	KDL-46S3000

Dieser Fernsehständer ist für die oben angegebenen Geräte konzipiert. Schlagen Sie bei anderen Fernsehgeräten in den dazugehörigen Bedienungsanleitungen nach und vergewissern Sie sich, ob dieser Fernsehständer verwendet werden kann.

Bei einigen Fernsehgeräten wird ein Infoblatt mitgeliefert, in dem die Montage des Fernsehständers erläutert wird.

ACHTUNG

Bitte beachten Sie unbedingt die folgenden Sicherheitsmaßnahmen! Andernfalls kann es durch Feuer, einen elektrischen Schlag oder das Umkippen des Produkts zu schweren oder gar tödlichen Verletzungen kommen.

Die Installation von Produkten sollte ausschließlich von qualifiziertem Kundendienstpersonal von Sony durchgeführt werden.

Das Fernsehgerät und der Fernsehständer sind sehr schwer. Bei der Installation durch nicht qualifiziertes Personal besteht die Gefahr schwerer Verletzungen.

Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Fernsehständers zu verhindern.

Andernfalls kann das Fernsehgerät umkippen und Verletzungen verursachen.

Verankern Sie das Fernsehgerät an einer Wand usw., damit es nicht umkippen kann.

Stellen Sie den Fernsehständer unbedingt auf einer stabilen und ebenen Bodenfläche auf.

Achten Sie beim Aufstellen des Fernsehständers darauf, dass dieser nicht geneigt steht. Andernfalls kann der

Fernsehständer umkippen oder das Fernsehgerät kann herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.

Wenn Sie den Fernsehständer auf einer weichen Oberfläche, wie z. B. einer Matte oder einem Teppich, aufstellen, legen Sie eine feste Platte unter den Fernsehständer.

Verwenden Sie den Fernsehständer nicht, wenn Sprünge zu sehen sind.

Verwenden Sie den Fernsehständer nicht, wenn Sprünge im Glas zu sehen sind. Das Glas könnte springen und das Fernsehgerät infolgedessen herunterfallen. Dabei besteht die Gefahr schwerer Verletzungen oder

Sachschäden.

Fernsehständer mit Sprüngen im Glas

Lehnen und hängen Sie sich nicht an das Fernsehgerät.

Andernfalls kann der Fernsehständer umkippen oder das Fernsehgerät kann herunterfallen. Dabei besteht die Gefahr schwerer oder gar tödlicher Verletzungen.

Lassen Sie Kinder nicht auf den Fernsehständer steigen oder zwischen die Böden klettern.

Wenn Kinder auf den Fernsehständer oder in den Bereich zwischen den Böden klettern, kann das Glas brechen oder der Fernsehständer mit dem Fernsehgerät umkippen. In diesem Fall besteht die Gefahr schwerer oder gar tödlicher Verletzungen.

Stellen Sie sich nicht auf den Fernsehständer.

Sie könnten herunterfallen oder das Glas könnte brechen und Verletzungen verursachen.

Blockieren Sie nicht die Lüftungsöffnungen am Fernsehgerät.

Wenn Sie die Lüftungsöffnungen abdecken (zum Beispiel mit einem Tuch), kann es im Inneren des Geräts zu einem Wärmestau kommen, der ein Feuer auslösen kann.

Achten Sie darauf, das Netzkabel und die Verbindungskabel nicht einzuklemmen.

- Achten Sie darauf, das Netzkabel und die Verbindungskabel bei der Installation des Fernsehgeräts auf dem Fernsehständer nicht einzuklemmen. Wenn das Netzkabel oder die Verbindungskabel beschädigt werden, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

- Treten Sie nicht auf das Netzkabel oder die Verbindungskabel, wenn Sie den Fernsehständer tragen. Das Netzkabel oder die Verbindungskabel könnten beschädigt werden. In diesem Fall besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

(Fortsetzung)

Stellen Sie den Fernsehständer nicht um, wenn das Fernsehgerät montiert ist oder angeschlossene Geräte darin stehen.

Wenn Sie den Fernsehständer mit daran montiertem Fernsehgerät umstellen, können Sie sich den Rücken verletzen oder der Fernsehständer kann umfallen und schwere Verletzungen verursachen. Außerdem können angeschlossene

Geräte darin herunter- oder umfallen, so dass der Glasboden bricht oder andere Sachschäden entstehen.

VORSICHT

Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von Verletzungen oder Sachschäden.

Montieren Sie auf dem Ständer ausschließlich die angegebenen Geräte.

• Dieser Fernsehständer ist ausschließlich für die angegebenen Geräte konzipiert. Wenn Sie andere als die angegebenen Geräte darauf montieren, kann der Fernsehständer umkippen oder springen und es besteht Verletzungsgefahr.
• Stellen Sie keine Gegenstände, wie z. B. Vasen oder andere Gefäße, auf den Fernsehständer.
• Modifizieren Sie den Fernsehständer nicht.
• Stellen Sie nichts Heißes direkt auf den Fernsehständer. Durch Hitzeeinwirkung kann sich der Fernsehständer verfärben oder verformen.
• Stellen Sie keine Gegenstände direkt auf den Fernsehständer, die das Glas beschädigen könnten.

Befestigen Sie das Fernsehgerät unbedingt sicher am Fernsehständer.

Befestigen Sie das Fernsehgerät mit den mitgelieferten Verankerungsbolzen am Fernsehständer. Wenn das Fernsehgerät nicht sicher montiert wird, kann es herunterfallen oder der Fernsehständer kann umkippen und Verletzungen verursachen.

Üben Sie keinen Druck auf das Glas aus und stoßen Sie nicht dagegen.

Stützen Sie sich bei der Installation des Fernsehgeräts nicht auf dem Fernsehständer ab. Stoßen Sie nicht mit harten Gegenständen, wie z. B. einem Schraubenzieher, an den Fernsehständer. Das Glas kann springen und Verletzungen verursachen.

Wenn Sie den Fernsehständer tragen

Wenn Sie versuchen, den Fernsehständer allein umzustellen, oder dabei nicht die erforderlichen Sicherheitsmaßnahmen beachten, kann es zu Verletzungen kommen. Um dies zu vermeiden, gehen Sie unbedingt wie im Folgenden erläutert vor.

• Zum Tragen des Fernsehständers sind mindestens zwei Personen erforderlich. Nehmen Sie unbedingt zuvor das Fernsehgerät, die angeschlossenen Geräte und die Glasböden ab bzw. heraus.

• Ziehen Sie den Fernsehständer nicht. Es könnten sich Teile am Boden des Fernsehständers lösen und den Fußboden beschädigen.

• Achten Sie darauf, sich nicht die Füße oder Hände unter der Bodenplatte einzuklemmen.

• Fassen Sie den Fernsehständer beim Tragen nicht am Glasboden.

Schützen Sie das Glas vor heftigen Stößen.

Dieser Fernsehständer besteht aus gehärtetem Glas, aber Sie sollten ihn trotzdem mit Sorgfalt behandeln.

Wenn das Glas springt, kann es zu Verletzungen durch Glassplitter kommen. Beachten Sie deshalb die folgenden Sicherheitsmaßnahmen.

- Stoßen Sie nicht gegen das Glas und lassen Sie keine scharfkantigen Gegenstände auf das Glas fallen. Setzen Sie das Glas keinen heftigen Stößen aus.

• Kratzen Sie nicht mit spitzen Gegenständen über das Glas und stoßen Sie nicht mit solchen Gegenständen gegen das Glas.
• Stoßen Sie nicht mit harten Gegenständen, wie z. B. einem Staubsauger, gegen die Glaskanten.

Hinweis zur Tragfähigkeit

Stellen Sie keine Geräte in oder auf den Fernsehständer, die das in der Abbildung angegebene Maximalgewicht für die einzelnen Böden überschreiten. Andernfalls können die Böden zerbrechen.

30 kg

Hinweise zur Installation

• Legen Sie beim Zusammenbauen Verpackungsmaterial auf den Fußboden, damit es nicht zu Beschädigungen des Fußbodens kommt.
• Stellen Sie den Fernsehständer auf einer stabilen und ebenen Bodenfläche auf. Stellen Sie den Fernsehständer nicht schräg oder geneigt auf. Befolgen Sie die folgenden Sicherheitsmaßnahmen, um dies zu vermeiden.
• Stellen Sie den Fernsehständer nicht in der Nähe von Heizungen oder an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist.
• Stellen Sie den Fernsehständer nicht an einem sehr warmen oder feuchten Ort oder im Freien auf.

Hinweis zur Verwendung

Um den Fernsehständer sauber zu halten, wischen Sie ihn gelegentlich mit einem trockenen weichen Tuch ab. Hartnäckige Verschmutzungen können Sie mit einem Tuch entfernen, das Sie leicht mit einer milden Seifenlauge angefeuchtet haben. Wischen Sie den Bereich anschließend unbedingt mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien wie Verdünnung oder Benzin. Diese könnten die Oberfläche des Fernsehständers angreifen.

Für Sony-Händler

Lesen Sie die zuvor erläuterten Sicherheitsmaßnahmen sorgfältig durch und beachten Sie bei der Installation, der Wartung, der Überprüfung und der Reparatur des Fernsehständers alle relevanten Sicherheitsmaßnahmen.

Die Installationsarbeiten müssen unbedingt von mindestens zwei Personen ausgeführt werden.

Zur Installation des Fernsehgeräts auf dem Fernsehständer sind mindestens zwei Personen erforderlich. Wenn Sie versuchen, das Fernsehgerät allein am Fernsehständer zu montieren, besteht Unfallgefahr und Sie können sich verletzen. Halten Sie Kinder bei der Installation unbedingt fern.

Gehen Sie beim Zusammenbauen des Fernsehständers unbedingt genau nach den Anweisungen vor.

Wenn eine Schraube nicht fest angezogen wird oder herausfällt, kann der Fernsehständer umkippen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.

Achten Sie darauf, sich beim Zusammenbauen nicht die Hände oder Finger zu verletzen.

Gehen Sie beim Zusammenbauen des Fernsehständers und der Installation des Fernsehgeräts bitte vorsichtig vor, damit Sie sich nicht die Finger oder Hände einklemmen.

Gehen Sie beim Installieren des Fernsehgeräts unbedingt genau nach den Anweisungen vor.

Ziehen Sie die Schrauben fest an. Wenn das Fernsehgerät nicht sicher montiert wird, kann es herunterfallen und Verletzungen verursachen.

Schritt 1: Überprüfen der mitgelieferten Teile

Bezeichnung Menge
Deckplatte			1
Bodenplatte			1
Seitenwange (L)*1			1
Seitenwange (R)*1			1
Hintere Stütze			1
Vordere Verkleidung			1
Glasboden			1
Schraube (+PWH5 × 25)		a*4	8
Schraube (+K4 × 20) + Schraubhülse		b*4	2
Halteschraube		c*4	4
Schraube (+P4 × 15)		d*4	4
Ankerschraube		e*4	2
Schraubenkappe		f*4	3
Haltegurt		g*4	1
Schraube (M6 × 18)
Holzschraube (M3,8 × 20)
Lautsprecherwinkel (L)			1
Lautsprecherwinkel (R)			1
Papierschablone			4*2
			3*3
Klebeband [4BX4]			1

*3 Für das Modell SU-FL300L werden drei Papierschablonen mitgeliefert.
*4 Die Beutel mit den Teilen sind mit Buchstaben des Alphabets gekennzeichnet.

Legen Sie vor dem Zusammenbau einen Kreuzschlitzschraubenzieher bereit, der in die oben angegebenen Schrauben passt.

Schritt 2: Zusammenbauen des Fernsehständers

ACHTUNG

Wenn das Netzkabel unter oder zwischen irgendwelchen Teilen eingeklemmt wird, kann es zu einem Kurzschluss kommen oder es besteht die Gefahr eines elektrischen Schlags. Wenn Sie über das Netzkabel oder die Verbindungskabel stolpern, kann der Fernsehständer umkippen und Verletzungen verursachen.

Legen Sie vor der Montage des Fernsehgeräts den Aufstellort fest und legen Sie den Fernsehständer auf den Boden.

Da das Fernsehgerät schwer ist, sollten Sie zunächst den Aufstellort festlegen und den Fernsehständer dann an dieser Stelle zusammenbauen.

1 Bringen Sie die hintere Stütze an der Bodenplatte an.

① Schrauben Sie zwei mitgelieferte Halteschrauben in die Bodenplatte.

Halteschraube Bodenplatte

Die Pfeilrichtung gibt die Vorderseite des Fernsehständers an.

2Bringen Sie die hintere Stütze an der Bodenplatte an und ziehen Sie die Halterungen mit einem Schraubenzieher fest.

Halterung* Hintere Stütze

* Vergewissern Sie sich vor dem Montieren der hinteren Stütze, dass die Markierung ∇ nach unten weist.

2 Bringen Sie die Seitenwangen an der Bodenplatte an.

Befestigen Sie die Seitenwangen mit den vier mitgelieferten Schrauben (+PWH5 × 25) an der Bodenplatte.

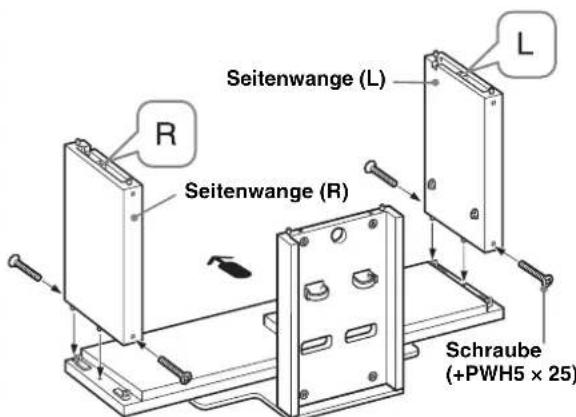

R Seitenwange (L) L Seitenwange (R) Schraube (+PWH5 × 25)

Hinweis

Die linke und die rechte Seitenwange sind verschieden. Achten Sie darauf, die Wange jeweils auf der richtigen Seite zu montieren.

3

Bringen Sie die Deckplatte an.

① Schrauben Sie zwei mitgelieferte Halteschrauben in die Deckplatte.

Halteschraube Deckplatte Weiches Tuch

Die Abbildung oben zeigt als Beispiel den SU-FL300M. Beim SU-FL300L weist die Deckplatte zwei Verstärkungsstreben auf.

Hinweis

Damit die Hochglanzoberfläche der Deckplatte nicht beschädigt wird, legen Sie unbedingt ein sauberes, weiches Tuch auf die Arbeitsfläche.

②Richten Sie die Befestigungswinkel an beiden Seiten der oberen Platte aus und stecken Sie sie in die Seitenteile ein.
③Befestigen Sie die Seitenwangen mit den vier mitgelieferten Schrauben (+PWH5 × 25). Ziehen Sie auch die beiden verbleibenden Halterungen an der Rückseite der hinteren Stütze fest.

Deckplatte Schraube (+PWH5 x 25) Halterung*

* Vergewissern Sie sich vor dem Montieren der Deckplatte, dass die Markierung Δ nach oben weist.

Hinweis

Achten Sie darauf, sich beim Montieren der Deckplatte nicht die Finger einzuklemmen.

4

Bringen Sie die vordere Verkleidung am Fernsehständer an.

①Richten Sie die drei Stifte des Fernsehständers an den drei Bohrungen der vorderen Verkleidung aus.

Stiftbohrung Vordere Verkleidung

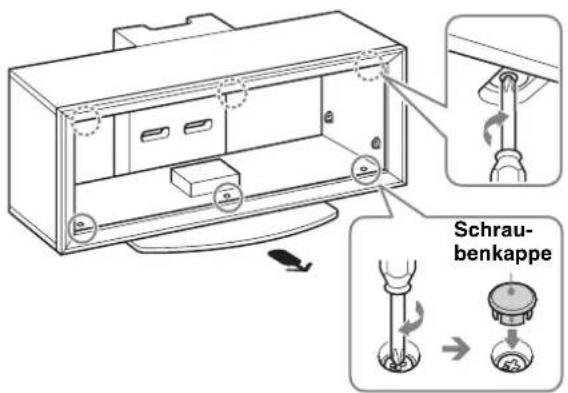

②Drehen Sie die sechs Halteschrauben an der Deck- und der Bodenplatte im Uhrzeigersinn, um die vordere Verkleidung zu befestigen. Bringen Sie dann die drei mitgelieferten Schraubenkappen an den drei unteren Schrauben an.

Schraubenkappe

Hinweis

Achten Sie darauf, die vordere Verkleidung richtig herum anzubringen.

5

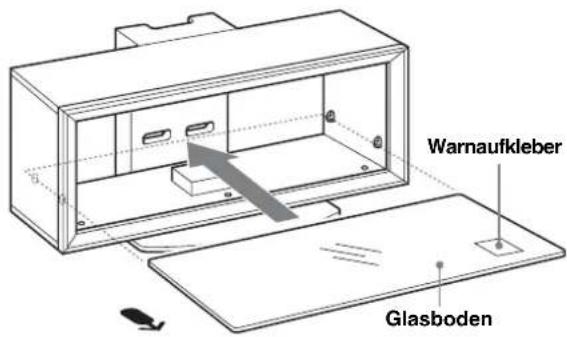

Bringen Sie den Glasboden an.

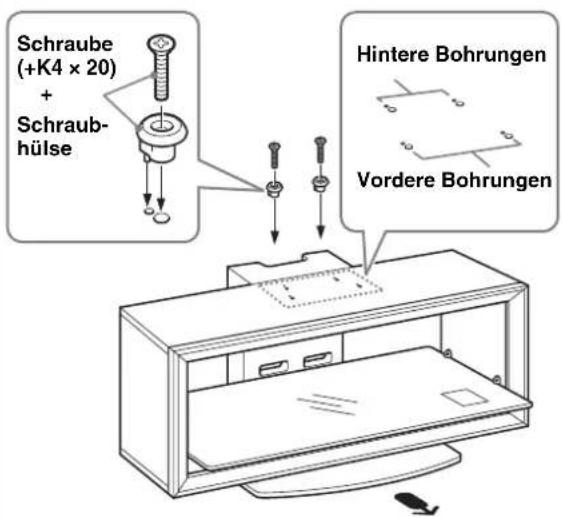

Wenn Sie eine Heimkinoanlage auf dem Ständer montieren, bringen Sie zuerst die Lautsprecherwinkel an. Schlagen Sie dazu unter („Installieren des mittleren Lautsprechers (nur bei Heimkinoanlagen)“ auf Seite 14 nach.)

①Schieben Sie den Glasboden beim Einsetzen bis zum Anschlag hinein, so dass er die hintere Stütze berührt.

Warnaufkleber Glasboden

Hinweis

Setzen Sie dann den Glasboden so in das TV-Rack ein, dass sich der Warnaufkleber vorne rechts befinden und nach oben zeigt (siehe Abbildung).

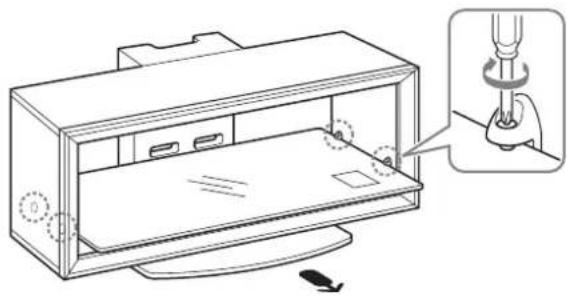

②Ziehen Sie die vier Schrauben an den Seitenteilen an, um den Glasboden im TV-Rack zu sichern.

Schritt 3: Vorbereiten der Installation des Fernsehgeräts

1

Bringen Sie die Schraubhülsen an der Deckplatte an.

Bringen Sie die Buchsen mit den mitgelieferten Schrauben (+K4 × 20) an.

Für Modelle, die nicht auf Seite 2 aufgeführt sind:

Verwenden Sie die vorderen Bohrungen.

Für Modelle, die auf Seite 2 aufgeführt sind:

Verwenden Sie für kippbare Modelle* die hinteren Bohrungen und für nicht kippbare Modelle de vorderen Bohrungen.

Hinweis

Schlagen Sie in der Bedienungsanleitung zu Ihrem Fernsehgerät nach, ob Ihr Fernsehgerät über eine Drehfunktion verfügt.

* Mit der Drehfunktion können Sie den Sichtwinkel des Fernsehgeräts (links und rechts) einstellen.

Schraube (+K4 x 20) + Schraub- hülse Hintere Bohrungen Vordere Bohrungen

2 Legen Sie die mitgelieferte Papierschablone auf die Deckplatte.

Wählen Sie die mitgelieferte Papierschablone aus und richten Sie die rechte Ecke der Papierschablone bündig an der rechten Ecke der oberen Platte aus.

Für Modelle, die nicht auf Seite 2 aufgeführt sind:

Ziehen Sie die mit Ihrem Fernsehgerät mitgelieferte Broschüre und Rate und wählen Sie die passende Papierschablone für Ihr Fernsehgerät aus.

Für Modelle, die auf Seite 2 aufgeführt sind:

Wählen Sie die für die Größe Ihres Fernsehgeräts passende, schwarz gedruckte Papierschablone aus.

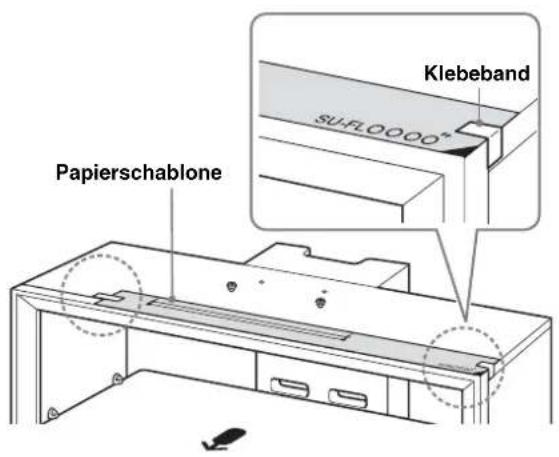

②Befestigen Sie die Papierschablone mit dem mitgelieferten Klebeband an der Deckplatte.

Papierschablone Klebeband SU-FLOOOO®

Schritt 4: Montieren des Fernsehgeräts

Bringen Sie den Standfuß an Ihrem Fernsehgerät an, falls noch nicht geschehen.

Befolgen Sie den Teil 1 von Schritt 4 nur für die auf Seite 2 aufgeführten kippbaren Modelle.

1 Stellen Sie die Drehplatte auf die mittlere Position (Nur für kippbare Modelle).

Richten Sie vor dem Montieren des Fernsehgeräts die Lasche der Drehplatte an der Kerbe im Tischständer aus.

Drehplatte Lasche Nur für kippbare Modelle

ACHTUNG

Wenn die Drehplatte nicht richtig ausgerichtet ist, lässt sich das Fernsehgerät nicht sicher montieren und kann herunterfallen.

2 Montieren Sie das Fernsehgerät am Fernsehständer.

Richten Sie den Umriss des Standfußes am Umriss der TV-Bildschirmgröße und an den Eckmarkierungen auf der Papierschablone aus, so dass die Bohrungen unten am Standfuß an den in Teil 1 von Schritt 3 angebrachten Buchsen ausgerichtet sind.

② Schieben Sie das Fernsehgerät nach hinten, so dass es einrastet.

③ Entfernen Sie die Papierschablone von der Deckplatte.

Papierschablone

Nur für die auf Seite 2 aufgeführten kippbaren Modelle

A Die weiße Eckmarkierung gilt für kippbare Modelle.

B Die schwarze Eckmarkierung gilt für nicht kippbare Modelle.

Hinweis

Besitzer von 37/40-Zoll-Geräten müssen unabhängig davon, ob das Fernsehgerät ein kippbares oder nicht kippbares Modell ist, den Standfuß an den schwarzen Eckmarkierungen ausrichten. (Auf der Papierschablone für 37/40 Zoll gibt es keine weiße Eckmarkierung.)

3 Bringen Sie die Ankerschrauben an.

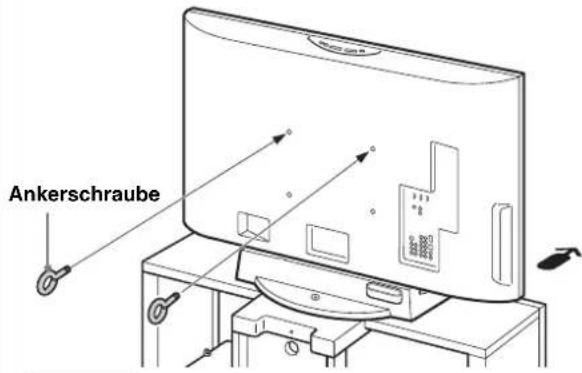

Befestigen Sie die beiden mitgelieferten Ankerschrauben an der Rückseite des Fernsehgeräts.

Ankerschraube

Hinweis

Wenn das Fernsehgerät nicht mit den beiden Ankerschrauben gesichert wird, kann es herunterfallen und Verletzungen verursachen.

Schritt 5: Sicherheitsmaßnahmen, um ein Kippen des Geräts zu verhindern

ACHTUNG

Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Fernsehständers und damit die Gefahr von Verletzungen und Sachschäden zu verhindern.

1 Bringen Sie den Halteriemen an.

①Schrauben Sie den Haltegurt mit der mitgelieferten Holzschraube und einem Schraubendreher am TV-Rack fest.
②Bringen Sie den Haltegurt am Standfuß an und schrauben Sie den Gurt mit der mitgelieferten Sicherungsschraube mittels einer Münze o. Ä. fest.
3 Stellen Sie die Länge ein, indem Sie am Halteriemen ziehen. Halten Sie dabei den Tischständer fest.

2 Schließen Sie die Kabel an.

Führen Sie die Kabel durch die Kabelhalter und die Öffnungen an der hinteren Stütze.

Wenn die Kabel nicht richtig verlegt werden, werden sie möglicherweise eingeklemmt und beschädigt. In diesem Fall besteht die Gefahr eines elektrischen Schlags usw.

3

Verankern Sie das Fernsehgerät an einer Wand.

Halten Sie zu diesem Zweck eine starke handelsübliche Sicherungskette oder ein starkes handelsübliches Sicherungskabel sowie einen Maueranker bereit.

①Bringen Sie den Maueranker an einer soliden Wand an.
②Ziehen Sie die Sicherungskette oder das Sicherungskabel durch die beiden Ösen der Ankerschrauben und befestigen Sie dann das andere Ende der Kette oder des Kabels am Maueranker.

Starke Kette oder starkes Kabel

① ② Maueranker

Technische Daten

Hinweis zur Tragfähigkeit

Stellen Sie keine Geräte, die das Maximalgewicht überschreiten, auf den Glasboden. Andernfalls kann er brechen und Verletzungen verursachen.

		SU-FL300M SU-FL300L
Abmessungen: mm	A1.035 1.280
	B503 503
	C485 518
	D895 1.140
	E303 303
	F418 468
	G146 146
	H120 130
	I272 340
Gewicht: 35 kg 52 kg

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Installieren des mittleren Lautsprechers (nur bei Heimkinoanlagen)

Der mittlere Lautsprecher SS-CT71/CNP2200 ist für die folgenden Heimkinoanlagen geeignet:

DAV-HDX665 HT-SF2000

DAV-HDX466 HT-SF1200

DAV-HDX465 HT-SF1100

DAV-HDX267W DAV-DZ750K

DAV-HDX266 DAV-DZ630

DAV-HDX265 DAV-DZ556KB

DAV-HDZ235 DAV-DZ555K

DAV-DZ555M

DAV-DZ530

DAV-DZ250KW

DAV-DZ250K

DAV-DZ250M

DAV-DZ231

DAV-DZ230

DAV-DZ151KB

DAV-DZ150K

Der mittlere Lautsprecher SS-CT72/CT74 ist für die folgenden Heimkinoanlagen geeignet:

DAV-HDX900W DAV-DZ1000

• Die Produkte oben unterliegen unangekündigten Änderungen oder sind möglicherweise nicht mehr vorrätig oder Auslaufmodelle.
- Bestimmte Modelle sind möglicherweise in einigen Regionen nicht erhältlich.

Vor dem Anbringen des Lautsprecherwinkels:

Beim SS-CT71/CNP2200 müssen die Markierungen H-L/H-R nach vorne weisen. (H-L ist für die linke, H-R für die rechte Seite.)

Beim SS-CT72/CT74 müssen die Markierungen S-L/S-R nach vorne weisen. (S-L ist für die linke, S-R für die rechte Seite.)

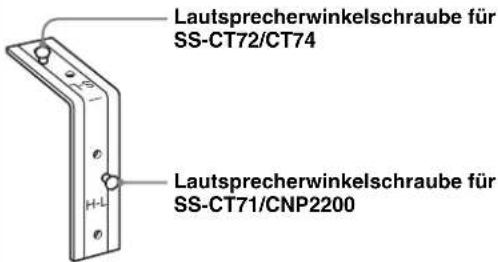

Lautsprecherwinkelschraube für SS-CT72/CT74 Lautsprecherwinkelschraube für SS-CT71/CNP2200

1 Bringen Sie den Lautsprecherwinkel an.

Befestigen Sie die beiden Lautsprecherwinkel mit den mitgelieferten Schrauben (+P4 × 15) (je zwei Schrauben links/rechts) an der Unterseite der Deckplatte.

Mittlerer Lautsprecher: SS-CT71/CNP2200

Lautsprecher- winkel Schraube (+P4 × 15)

Mittlerer Lautsprecher: SS-CT72/CT74

Lautsprecher- winkel Schraube (+P4 x 15)

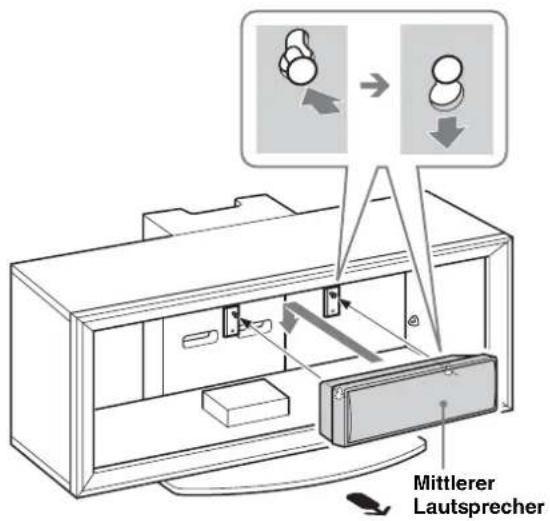

2 Hängen Sie den mittleren Lautsprecher wie in der Abbildung dargestellt in die Winkelschrauben ein.

Mittlerer Lautsprecher
