SUFL300M - 电视支架 SONY - 免费用户手册
免费查找设备手册 SUFL300M SONY PDF格式.
| 产品类型 | 电视支架 |
| 品牌 | 索尼 |
| 型号 | SU-FL300M |
| 尺寸（长 × 宽 × 高） | 1035 × 503 × 120 毫米 |
| 净重 | 35 公斤 |
| 主要材料 | 钢化玻璃和钢 |
| 颜色 | 黑色 |
| 玻璃搁板最大承重 | 30 公斤 |
| 兼容电视类型 | 特定索尼液晶型号（参见说明书） |
| 旋转 | 部分型号支持（可旋转） |
| 主要功能 | 电视支架带玻璃搁板，线缆管理，家庭影院中置音箱挂钩 |
| 维护与清洁 | 柔软干布；顽固污渍用中性肥皂，然后擦干 |
| 安全 | 必须使用锚栓和支撑带进行墙壁固定；请勿超过搁板承重；请勿攀爬或倚靠 |
| 安装 | 仅由索尼授权技术员安装；至少需要两人 |
| 随附配件 | 支撑带，锚栓，螺丝，套管，盖帽，纸模板，胶带 |
| 可维修性 | 用户不可自行维修；请联系索尼服务 |
| 保修 | 请参阅索尼通用条款 |
常见问题 - SUFL300M SONY
用户关于以下问题的提问 SUFL300M SONY
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 电视支架 免费PDF格式！查找您的手册 SUFL300M - SONY 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 SUFL300M 品牌 SONY.
用户手册 SUFL300M SONY

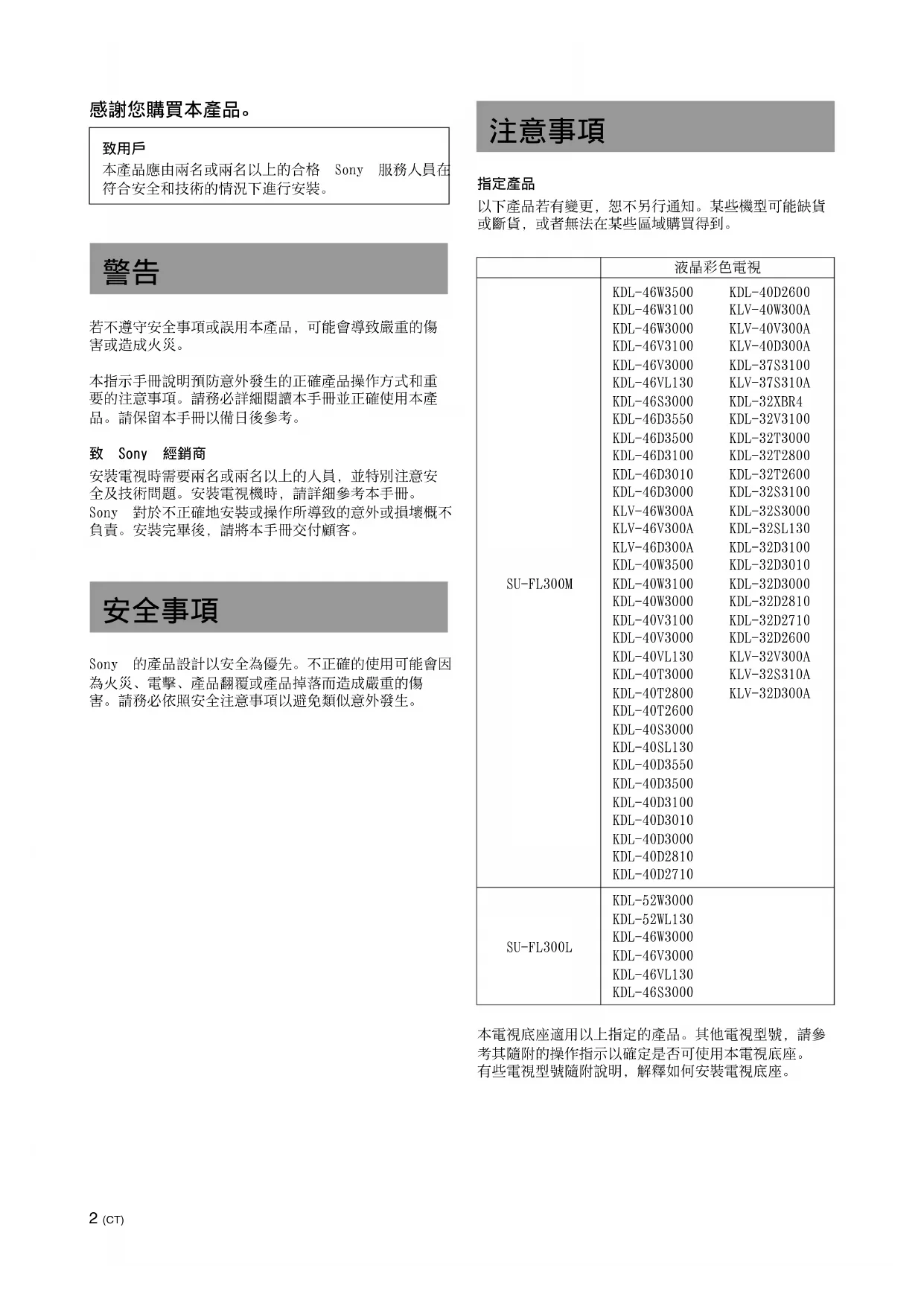

本產品應由兩名或兩名以上的合格 Sony 服務人員在符合安全和技術的情況下進行安裝。
警告
若不遵守安全事項或誤用本產品，可能會導致嚴重的傷害或造成火災。
本指示手冊說明預防意外發生的正確產品操作方式和重要的注意事項。請務必詳細閱讀本手冊並正確使用本產品。請保留本手冊以備日後參考。
致 Sony 經銷商
安裝電視時需要兩名或兩名以上的人員，並特別注意安全及技術問題。安裝電視機時，請詳細參考本手冊。 Sony 對於不正確地安裝或操作所導致的意外或損壞概不負責。安裝完畢後，請將本手冊交付顧客。
安全事項
Sony 的產品設計以安全為優先。不正確的使用可能會因為火災、電擊、產品翻覆或產品掉落而造成嚴重的傷害。請務必依照安全注意事項以避免類似意外發生。
注意事項
指定產品
以下產品若有變更，恕不另行通知。某些機型可能缺貨或斷貨，或者無法在某些區域購買得到。
| 液晶彩色電視 | ||
| SU-FL300M | KDL-46W3500 | KDL-40D2600 |
| KDL-46W3100 | KLV-40W300A | |
| KDL-46W3000 | KLV-40V300A | |
| KDL-46V3100 | KLV-40D300A | |
| KDL-46V3000 | KDL-37S3100 | |
| KDL-46VL130 | KLV-37S310A | |
| KDL-46S3000 | KDL-32XBR4 | |
| KDL-46D3550 | KDL-32V3100 | |
| KDL-46D3500 | KDL-32T3000 | |
| KDL-46D3100 | KDL-32T2800 | |
| KDL-46D3010 | KDL-32T2600 | |
| KDL-46D3000 | KDL-32S3100 | |
| KLV-46W300A | KDL-32S3000 | |
| KLV-46V300A | KDL-32SL130 | |
| KLV-46D300A | KDL-32D3100 | |
| KDL-40W3500 | KDL-32D3010 | |
| KDL-40W3100 | KDL-32D3000 | |
| KDL-40W3000 | KDL-32D2810 | |
| KDL-40V3100 | KDL-32D2710 | |
| KDL-40V3000 | KDL-32D2600 | |
| KDL-40VL130 | KLV-32V300A | |
| KDL-40T3000 | KLV-32S310A | |
| KDL-40T2800 | KLV-32D300A | |
| KDL-40T2600 | ||
| KDL-40S3000 | ||
| KDL-40SL130 | ||
| KDL-40D3550 | ||
| KDL-40D3500 | ||
| KDL-40D3100 | ||
| KDL-40D3010 | ||
| KDL-40D3000 | ||
| KDL-40D2810 | ||
| KDL-40D2710 | ||
| SU-FL300L | KDL-52W3000 | |
| KDL-52WL130 | ||
| KDL-46W3000 | ||
| KDL-46V3000 | ||
| KDL-46VL130 | ||
| KDL-46S3000 | ||
本電視底座適用以上指定的產品。其他電視型號，請參考其隨附的操作指示以確定是否可使用本電視底座。有些電視型號隨附說明，解釋如何安裝電視底座。
警告
若不遵守以下注意事項，可能會因為火災、電擊或產品翻覆而造成嚴重的傷害或死亡。
本產品僅能由合格 Sony 服務人員進行安裝。
電視及電視底座沉重；由其他不合格的人員進行安裝可能會導致嚴重的傷害。
請務必採取預防措施，以避免電視底座翻覆。
若您未能採取措施，則電視機可能會翻覆並造成傷害。請將電視固定在牆壁等上以避免翻覆。
請務必將電視底座安裝在堅固和平坦的地板上。
請勿將電視底座安裝在傾斜面上。若您將電視底座安裝在該處，則可能會造成電視底座翻覆或電視掉落。因而造成傷害或損壞。
若您要將電視底座安裝在墊子或地毯等柔軟表面上，請在該處上放置隔板。
請勿使用有龜裂的電視底座。
請勿使用有任何龜裂的電視底座。玻璃可能破裂並導致電視翻覆，因而造成傷害或損壞。
龜裂的電視底座
請勿倚靠或懸掛在電視上。
可能會導致電視底座翻覆或電視掉落，因而造成嚴重的傷害或死亡。
請勿讓孩童攀爬電視底座或在電視底座的隔層內嬉戲。
若孩童攀爬電視底座或進入底座隔層內，可能會因為玻璃碎裂或電視底座和電視翻覆而導致嚴重的傷害或死亡。
請勿站在電視底座上。
您可能會因為摔倒、或是弄破玻璃而造成傷害。
請勿覆蓋電視的通風口。
若您覆蓋通風口（用布等類似物品），溫度將會在內部累積升高而導致火災發生。
請勿讓主線路或連接線被其他物體夾住。
• 安裝電視到電視底座上時，請勿讓主線路或是連接線被其他物體夾住。若主線路或是連接線損壞，可能會造成火災或電擊。
搬運電視底座時，請勿踩踏主線路或是連接線。主線路或是連接線損壞時，可能會造成火災或電擊。
請勿在仍連接電視或內部裝備時移動電視底座。
若您在電視仍連接時移動電視底座，可能會弄傷背部，或因為電視底座翻覆而造成嚴重傷害。此外，任何連接的內部裝備可能會掉落而導致玻璃架破裂或其他的損壞。
注意事項
若未能遵守以下注意事項，可能會造成傷害或財產損失。
請勿安裝任何其他非指定產品的裝備。
•本電視底座只適用指定的產品。若您安裝其他非指定的產品，可能會發生掉落或碎裂因而造成傷害。
- 請勿將花瓶、瓷器等物品放置在電視底座上。
·請勿改裝電視底座。
- 請勿將任何熱的物品直接放置在電視底座上。因為該熱源可能會引起電視底座褪色或變形。
- 請勿將任何可能會損壞玻璃的物品直接放置在電視底座上。
請務必固定電視。
請使用隨附的吊架螺絲將電視固定在電視底座上。若未能牢固地安裝電視，則可能會發生電視底座翻覆、電視掉落因而造成傷害。
請勿在玻璃上施加重力或任何重擊。
安裝電視時，請勿用手在電視底座上施加重力。請勿用任何堅硬的物品敲打電視底座，例如螺絲起子等。玻璃可能會碎裂並造成傷害。
搬移電視底座時
試著單獨或者未按正確方法移動電視底座可能會造成傷害。要避免傷害，請務必遵守以下的建議。
•務必要有兩人或以上才能搬移電視底座，並要先移開電視和拔除連接的裝備和玻璃架。
- 請勿拖移電視底座。電視底座的底部可能會脫落並損壞地板。
- 請小心不要讓您的手或腳被電視底板的底部夾住。
- 搬移電視底座時，請勿抓住玻璃架的部分。
請勿讓玻璃遭受劇烈震動。
本電視底座雖由強化玻璃製成，但仍需小心。
若玻璃破裂，則玻璃碎片可能會造成傷害，因此請遵守以下的注意事項。
•請勿敲打玻璃或將尖銳的物品去放在玻璃上。請避免劇烈震動。
- 請勿用尖銳的物品刮傷或戳刺玻璃。
•請勿讓吸塵器等堅硬的物品敲擊玻璃邊緣。
請勿將任何超過標示重量上限的裝備放置在玻璃架上，如圖所示。
否則，玻璃架會破裂。
- 組裝時，請將包裝材質鋪在地板上以避免造成損壞。
- 請將電視底座安裝在堅固和平坦的樓面上。請勿將電視底座安裝在傾斜處。要避免該情況，請依照以下注意事項。
-請勿將電視底座安裝在陽光直射或靠近暖氣的地方。
-請勿將電視底座安裝在過熱、潮濕處或戶外。
使用注意事項
要保持電視底座清潔，請常用乾的軟布擦拭。可使用中性肥皂蘸濕的布擦拭，來移除頑垢。請務必用乾的軟布擦乾該區域。請勿使用稀釋劑或汽油等化學品，以免損壞電視底座的塗層。
致 Sony 經銷商
請務必徹底閱讀前文的安全注意事項，並在安裝、保養、檢查和維修本產品時特別注意安全。
請務必由兩名或以上的人員進行安裝工作。
請務必由兩名或以上的人員將電視安裝在電視底座上。若只由一名人員進行安裝，可能會導致意外或傷害。進行安裝時，請務必讓孩童保持距離。
請務必依照指示正確地進行組裝。
若螺絲沒有鎖緊或鬆脫，可能造成電視底座翻覆。因而造成損壞或傷害。
組裝時，請務必小心，以避免您的手或手指受傷。
組裝電視底座或安裝電視時，請務必小心，以免您的手指或手夾傷。
請務必依照指示牢固地安裝電視。
請將螺絲牢固鎖緊。若電視沒有安裝牢固，可能會掉落因而造成傷害。
步驟 1: 檢查零件
| 名稱數量 | ||
頂板 | 1 | |
底板 | 1 | |
側柱(L)*  | 1 | |
側柱(R)*  | 1 | |
後柱 | 1 | |
前板 | 1 | |
玻璃架 | 1 | |
| 螺絲(+PWH5×25) | a*4 | 8 |
| 螺絲(+K4×20)+套管 | b*4 | 2 |
| 凸輪鎖螺絲 | c*4 | 4 |
| 螺絲(+P4×15) | d*4 | 4 |
| 吊架螺栓 | e*4 | 2 |
| 螺絲帽 | f*4 | 3 |
| 支撐帶 | g*4 | 1 |
| 螺絲(M6×18) | ||
| 木螺絲(M3.8×20) | ||
| 揚聲器掛鉤(L) | 1 | |
| 揚聲器掛鉤(R) | 1 | |
| 紙模板 | 4*2 | |
| 3*3 | ||
| 膠布 | 1 | |
*1 上圖為 SU-FL300M。不同於 SU-FL300L。SU-FL300L 的側柱兩邊有兩個開關零件。
*2 SU-FL300M 提供四個紙模板。
*3 SU-FL300L 提供三個紙模板。
*1 零件袋分別用字母標註。
請務必使用十字螺絲起子，以符合上述螺絲的尺寸進行組裝。
步驟 2: 組裝電視底座
警告
若您讓主線路夾在裝備間或壓在裝備下，可能會造成短路或電擊。若您絆到主線路或連接線，電視底座可能會翻覆並造成傷害。
安裝電視前，請先決定好安裝位置並將電視底座放好。因為電視沉重，建議您先決定好安裝位置，然後在現場組裝電視底座。

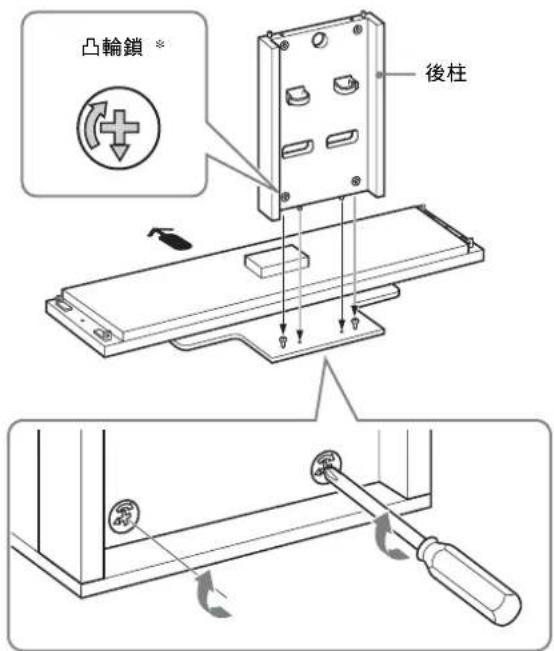

1 將後柱安裝到底板上。

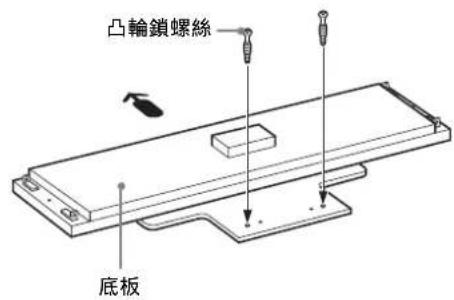

①將兩個隨附的凸輪鎖螺絲鎖緊在底板上。
箭頭方向表示電視底座的前方。
②將後柱安裝到底板上，用螺絲起子將兩個凸輪鎖鎖緊。
2 將側柱安裝到底板上。

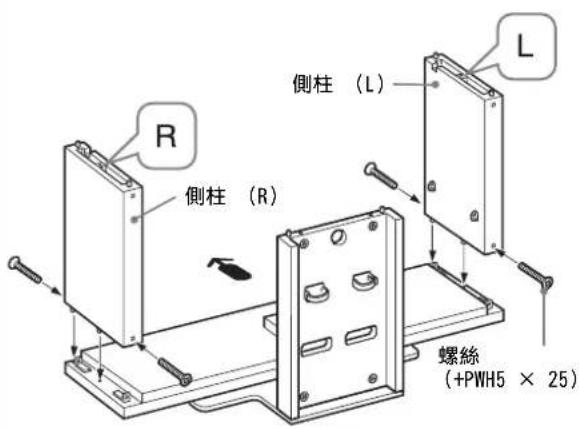

用四個隨附的螺絲鎖緊側柱和底板 (+PWH5 × 25)。
左側柱和右側柱之間有不同之處。
請務必將每個側柱安裝在正確的一側。
3 安装頂板。

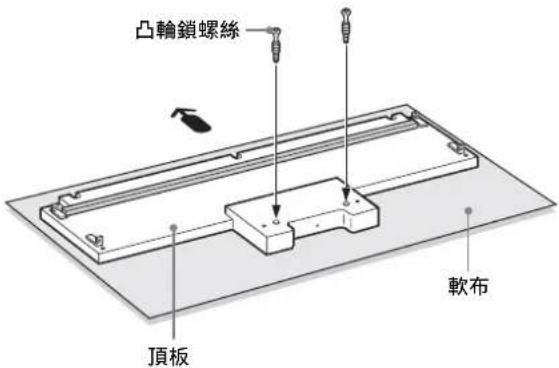

①將兩個隨附的凸輪鎖螺絲鎖緊在頂板上。
注意
為了避免損壞頂板的光滑表面，請務必清潔工作台，並在工作台上放置軟布。
②對齊後，將頂板兩側的固定托架插入側柱。

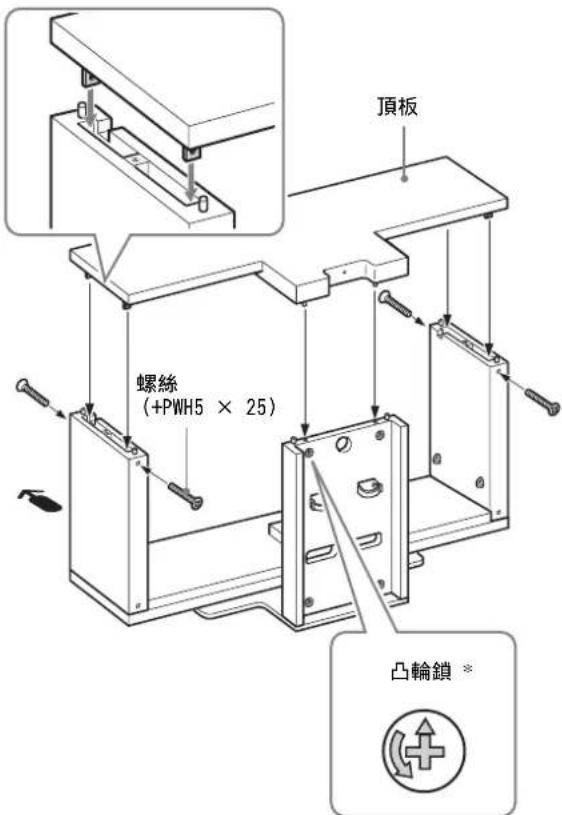

③用四個隨附的螺絲鎖緊側柱（+PWH5 × 25）。然後將剩下的兩個凸輪鎖鎖緊在後柱的後側上。
注意
安裝頂板時，請務必小心，以避免手指夾傷。
4 安装前板到電視底座上。

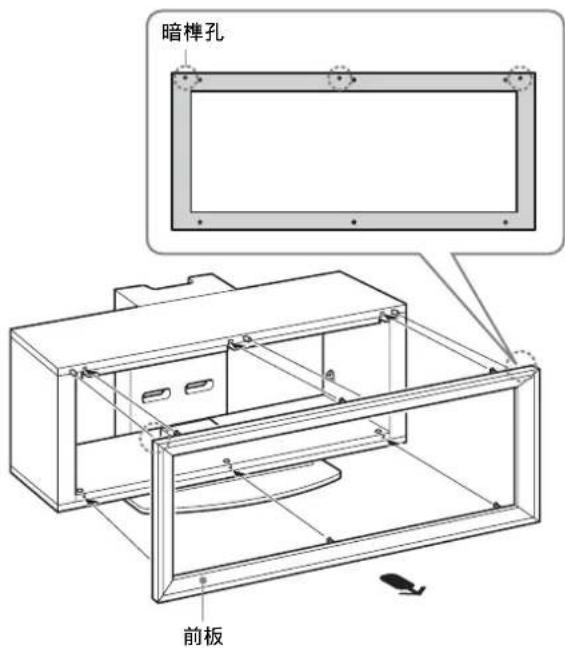

①對準電視底座的三個暗桿和前板的三個孔。


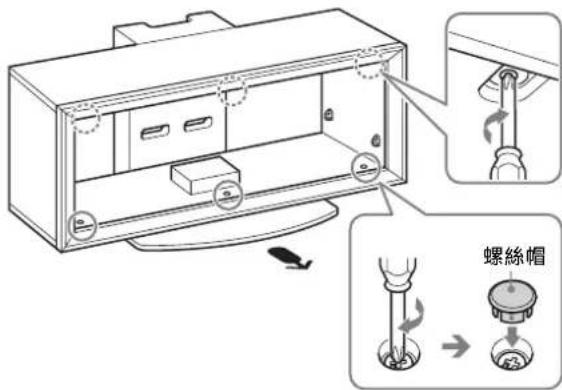

暗榫孔 前板②依順時鐘方向旋轉在頂板和底板上的六個凸輪鎖螺絲，以固定前板。然後將三個隨附的螺絲帽安裝到底部的三個螺絲上。
請務必依正確方向安裝前板。

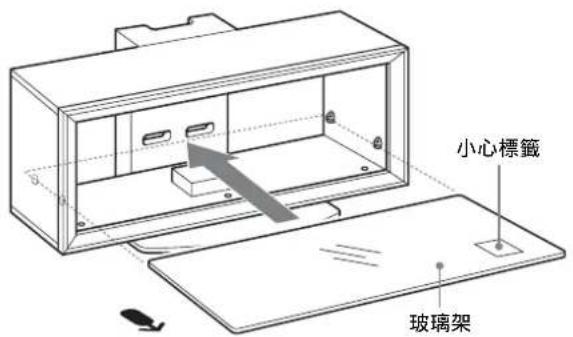

5 安装玻璃架。
如果將家庭劇院系統安裝在底座上，則先要安裝揚聲器掛鉤。（請參閱第11頁“安裝中置揚聲器（僅限家庭劇院系統）”。）
①將玻璃架完全插入，直至碰觸到後柱。
將玻璃架安裝到電視底座時，請讓小心標籤位於右前方，如圖所示。

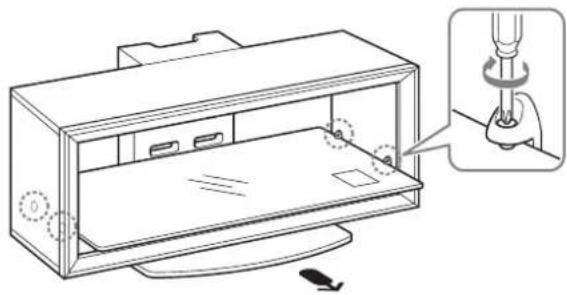

②鎖緊側柱上的四個螺絲，以固定玻璃架和電視底座。

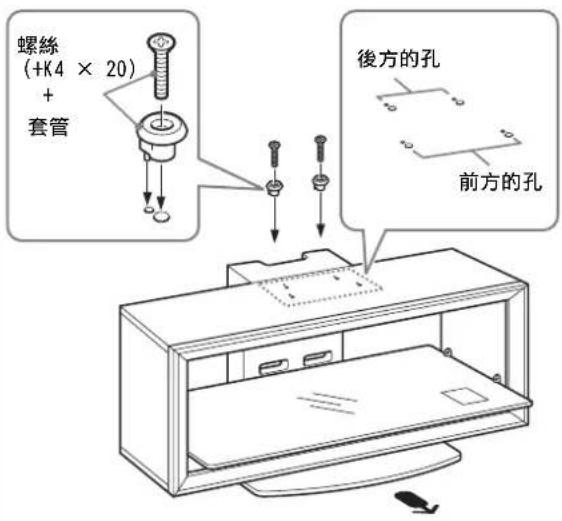

用隨附的螺絲（+K4 × 20）安裝套管。
若是非第 2 頁指定的機型：
請使用前方的孔。
若是第 2 頁指定的機型：
若是旋轉類型機型 *，請使用後方的孔；若是非旋轉類型機型，請使用前方的孔。
注意
檢查電視的操作指示以確定電視是否可以旋轉。
*旋轉功能讓您可以調整電視的觀賞角度 （左和右）。


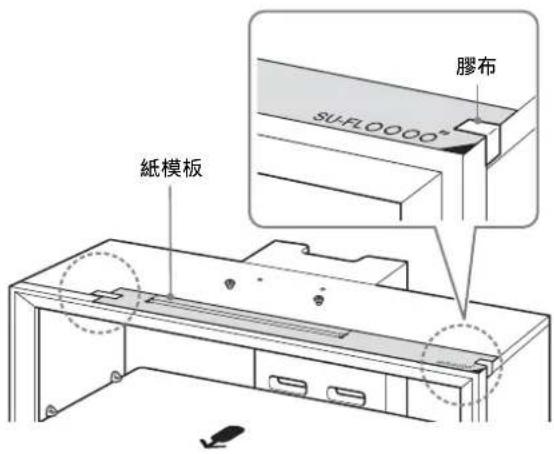

螺絲 (+K4 × 20) + 套管 後方的孔 前方的孔2 將隨附的紙模板貼在頂板上。
①選擇隨附的紙模板，將紙模板的右角邊緣與頂板的右角對齊。
若是非第 2 頁指定的機型：
務必參閱電視隨附的操作指示，選擇符合電視的紙模板。
若是第 2 頁指定的機型：
選擇符合電視螢幕尺寸的黑色列印紙模板。
②將紙模板用隨附的膠布貼在頂板上。
若尚未將電視安裝到桌面底座上，請進行安裝。
僅限第 2 頁指定的旋轉類型機型，遵守步驟 4 的第 1 分的步驟。

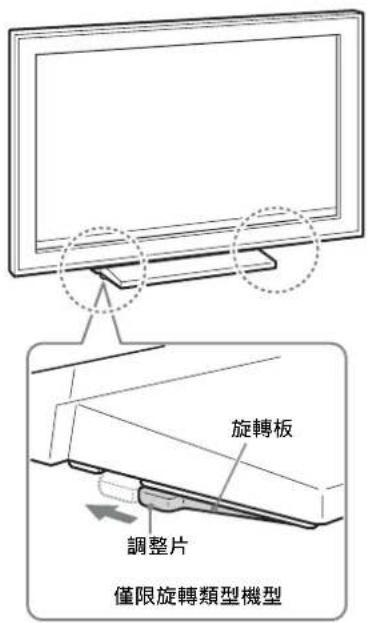

1 將旋轉板的位置調整到中央 （僅限旋轉類型機型）。
安裝電視前，對齊旋轉板的調整片和桌面底座的凹口。
若沒有正確調整旋轉板，電視無法牢固安裝，可能會掉落。
2 將電視安裝到電視底座上。

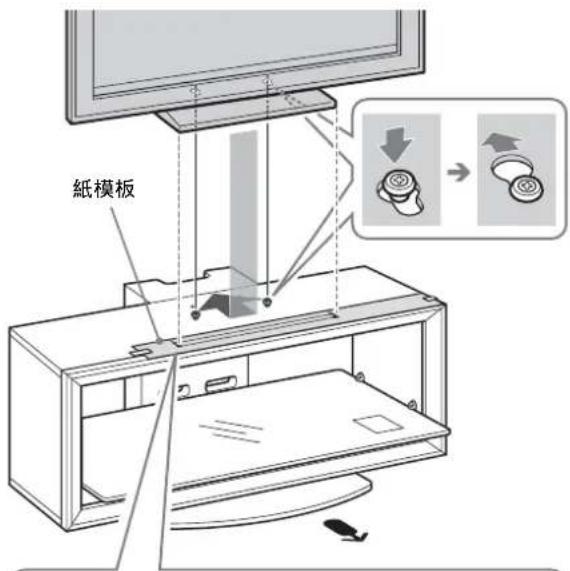

①將桌面底座的輪廓與電視螢幕尺寸的輪廓和紙模板上的板角標記配對，使桌面底座的底部孔能夠對齊在步驟 3 的第 1 部分就已安裝的套管。
②將電視向後推，鎖住定位。
③取下頂板上的紙模板。
部
A 白色板角標記適用於旋轉類型機型。
B黑色板角標記適用於非旋轉類型機型。
注意
對於 37/40 吋的使用者，不論電視是否是旋轉類型機型，對齊桌面底座和黑色板角標記。（37/40 吋的紙模板上沒有白色板角標記。）

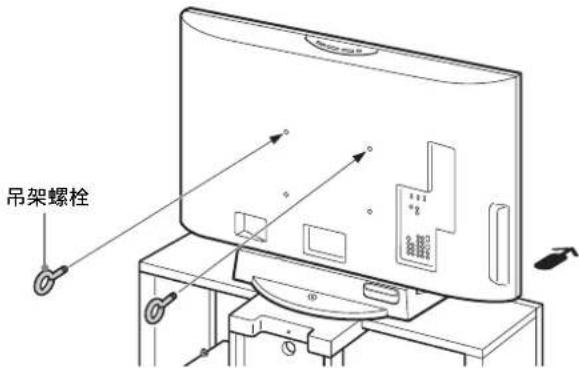

3 安装吊架螺栓。
在電視後方鎖緊兩個隨附的吊架螺栓。
若未能使用兩個吊架螺栓穩固電視，電視可能會掉落因而造成傷害。
步驟 5: 請採取安全措施以避免翻覆
警告
請務必採取預防措施，以避免電視底座翻覆，造成可能的傷害或損壞。

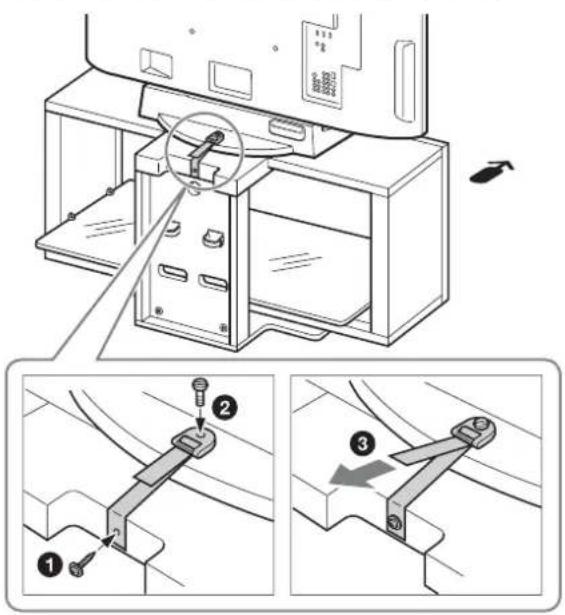

1 安装支撑带。
①用螺絲起子鎖緊隨附的木螺絲，把支撐帶固定在電視底座上。
②將支撐帶連接至桌面底座上，用硬幣等鎖緊隨附的螺絲，以固定支撐帶。
③握住桌面底座時，鎖緊支撐帶以調整長度。
如果線路未正確安裝，可能會受到擠壓和損壞，造成電擊等。

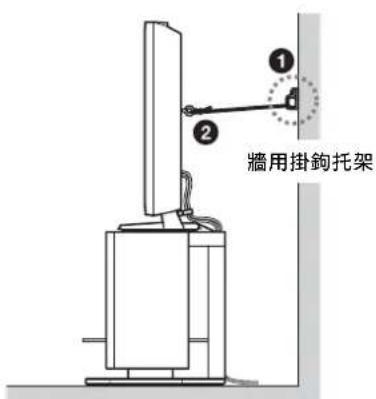

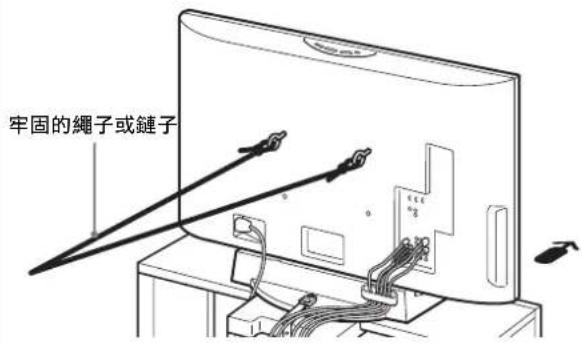

3 將電視固定在牆壁上。
請使用市面上可購得的牢固繩子或鏈子以及牆用掛鉤托架。
①將牆用掛鉤托架牢固地安裝在牆上。
②將繩子或鏈子穿過吊架螺栓的兩個孔，然後再將繩子或鏈子的另一端鎖緊到牆用掛鉤托架上。
請勿將任何超過承重上限的裝備放置在玻璃架上，以免玻璃碎裂並造成傷害。
| SU-FL300M SU-FL300L | ||
| 尺寸: mm | A | 1035 1280 |
| B | 503 503 | |
| C | 485 518 | |
| D | 895 1140 | |
| E | 303 303 | |
| F | 418 468 | |
| G | 146 146 | |
| H | 120 130 | |
| I | 272 340 | |
| 重量: 35 kg 52 kg | ||
設計和規格若有變更，恕不另行通知。
安裝中置揚聲器 （僅限家庭劇院系統）
中置揚聲器機型 SS-CT71/CNP2200 適合以下家庭劇院系統機型：
| DAV-HDX665 | HT-SF2000 |
| DAV-HDX466 | HT-SF1200 |
| DAV-HDX465 | HT-SF1100 |
| DAV-HDX267W | DAV-DZ750K |
| DAV-HDX266 | DAV-DZ630 |
| DAV-HDX265 | DAV-DZ556KB |
| DAV-HDZ235 | DAV-DZ555K |
| DAV-DZ555M | |
| DAV-DZ530 | |
| DAV-DZ250KW | |
| DAV-DZ250K | |
| DAV-DZ250M | |
| DAV-DZ231 | |
| DAV-DZ230 | |
| DAV-DZ151KB | |
| DAV-DZ150K |
中置揚聲器機型 SS-CT72/CT74 適合以下家庭劇院系統機型：
| DAV-HDX900W | DAV-DZ1000 |
| DAV-HDX501W | DAV-DZ850KW |
| DAV-HDX500 | DAV-DZ850M |
| DAV-DZ830W | |
| DAV-DZ531W |
注意
- 上述產品若有變更，恕不另行通知，可能缺貨或停產。
- 某些機型可能無法在某些區域購買得到。

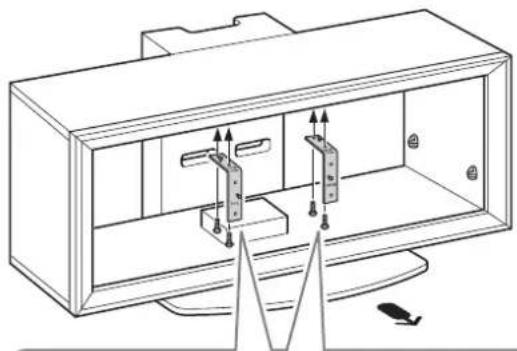

安裝揚聲器掛鉤前：
若使用 SS-CT71/CNP2200，H-L/H-R 標記必須面朝前方。（II-L 代表左邊，II-R 代表右邊。）
若使用 SS-CT72/CT74，S-L/S-R 標記必須面朝前方。（S-L 代表左邊，S-R 代表右邊。）
用隨附的螺絲（+P4 × 15）（左 / 右方各兩個螺絲）將每個揚聲器掛鉤固定在頂板的底部。

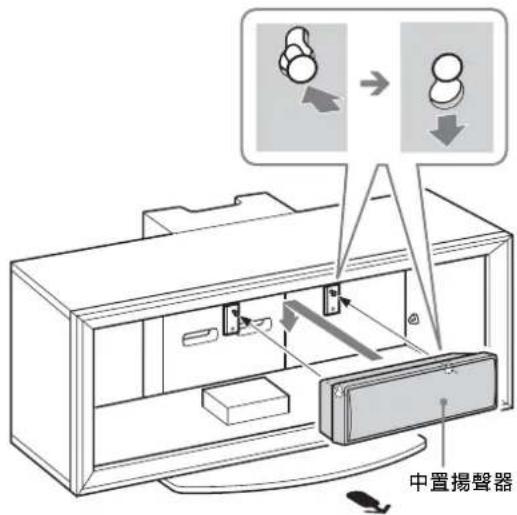

2 將中置揚聲器掛在掛鉤螺絲上，如圖所示。
