Terméktípus	TV állvány
Márka	Sony
Modell	SU-FL300M
Méretek (H × Sz × Ma)	1035 × 503 × 120 mm
Nettó tömeg	35 kg
Fő anyag	Edzett üveg és acél
Szín	Fekete
Az üveglap maximális terhelése	30 kg
Kompatibilis TV típusok	Adott Sony LCD modellek (lásd a használati útmutatót)
Elforgatás	Bizonyos modelleknél lehetséges (forgatható)
Fő funkciók	TV állvány üveglappal, kábelkezelés, horgok a középső hangszóróhoz (Home Theatre)
Karbantartás és tisztítás	Puha, száraz ruhával; makacs foltok esetén semleges szappanos víz, majd szárazra törlés
Biztonság	Kötelező fali rögzítés horgonycsavarokkal és tartószíjjal; ne lépje túl a polc terhelését; ne másszon rá vagy ne támaszkodjon
Telepítés	Sony által jóváhagyott technikus számára; legalább két személy szükséges
Tartozékok	Tartószíj, horgonycsavarok, csavarok, perselyek, sapkák, papírsablon, ragasztószalag
Javíthatóság	Nem javítható a felhasználó által; lépjen kapcsolatba a Sony szervizzel
Garancia	Tekintse meg a Sony általános feltételeit

Gyakran ismételt kérdések - SUFL300M SONY

Milyen TV-k kompatibilisek a SU-FL300M állvánnyal?

Az állvány a használati útmutatóban felsorolt Sony modellekhez készült, különösen a KDL-xx és KLV-xx sorozatokhoz (pl. KDL-46W3500, KDL-40D2600). A nem listázott modellek esetén olvassa el TV-je kézikönyvét.

Felszerelhetem az állványt magam?

A Sony javasolja, hogy egy jóváhagyott technikus végezze a telepítést, mivel a készülék nehéz és biztonsági intézkedéseket igényel. A nem szakember általi telepítés sérülésekhez vagy károkhoz vezethet.

Mekkora az üveglap maximális terhelhetősége?

Az üveglap legfeljebb 30 kg súlyt bír el. Ne helyezzen rá nehezebb tárgyakat, hogy elkerülje az üveg törését.

Az állvány lehetővé teszi a TV elforgatását?

Igen, a forgatható TV modelleknél (a használati útmutatóban jelölve) az állvány lehetővé teszi a látószög balra és jobbra állítását. Használja a hátsó lyukakat a perselyekhez a telepítés során.

Hogyan rögzítsem a TV-t a falhoz a felborulás elkerülésére?

Használja a mellékelt tartószíjat: csavarozza az asztali állványra, majd rögzítse a falhoz egy kötéllel vagy lánccal és fali konzolokkal (nem tartozék). A TV hátulján lévő horgonycsavarok szolgálnak a kötél rögzítésére.

Milyen típusú kábeleket vezethetek át az állványon?

Az állvány kábelátvezetőkkel és nyílásokkal rendelkezik a hátsó oszlopban a tápkábelek, HDMI stb. rendezéséhez. Kerülje a kábelek becsípését a rövidzárlatok elkerülése érdekében.

Hogyan tisztítsam a TV állványt?

Használjon puha, száraz ruhát. Makacs foltok esetén enyhén nedves ruhát semleges szappannal, majd törölje szárazra. Ne használjon hígítót vagy benzint.

Felszerelhetek középső hangszórót erre az állványra?

Igen, a mellékelt hangszóróhorgoknak köszönhetően. Ezek adott Sony Home Theatre modellekhez (SS-CT71/CNP2200 vagy SS-CT72/CT74) illenek. Kövesse a szerelési utasításokat.

Mit tegyek, ha az állvány üvege megreped?

Ne használja az állványt, ha repedt: az üveg eltörhet, és a TV leeshet, súlyos sérüléseket okozva. Vegye fel a kapcsolatot a Sony ügyfélszolgálatával a csere érdekében.

Az állványra vonatkozik garancia?

A garancia a Sony általános feltételeitől függ. További információkért olvassa el a kézikönyvet, vagy lépjen kapcsolatba a forgalmazóval.

HASZNÁLATI ÚTMUTATÓ SUFL300M SONY

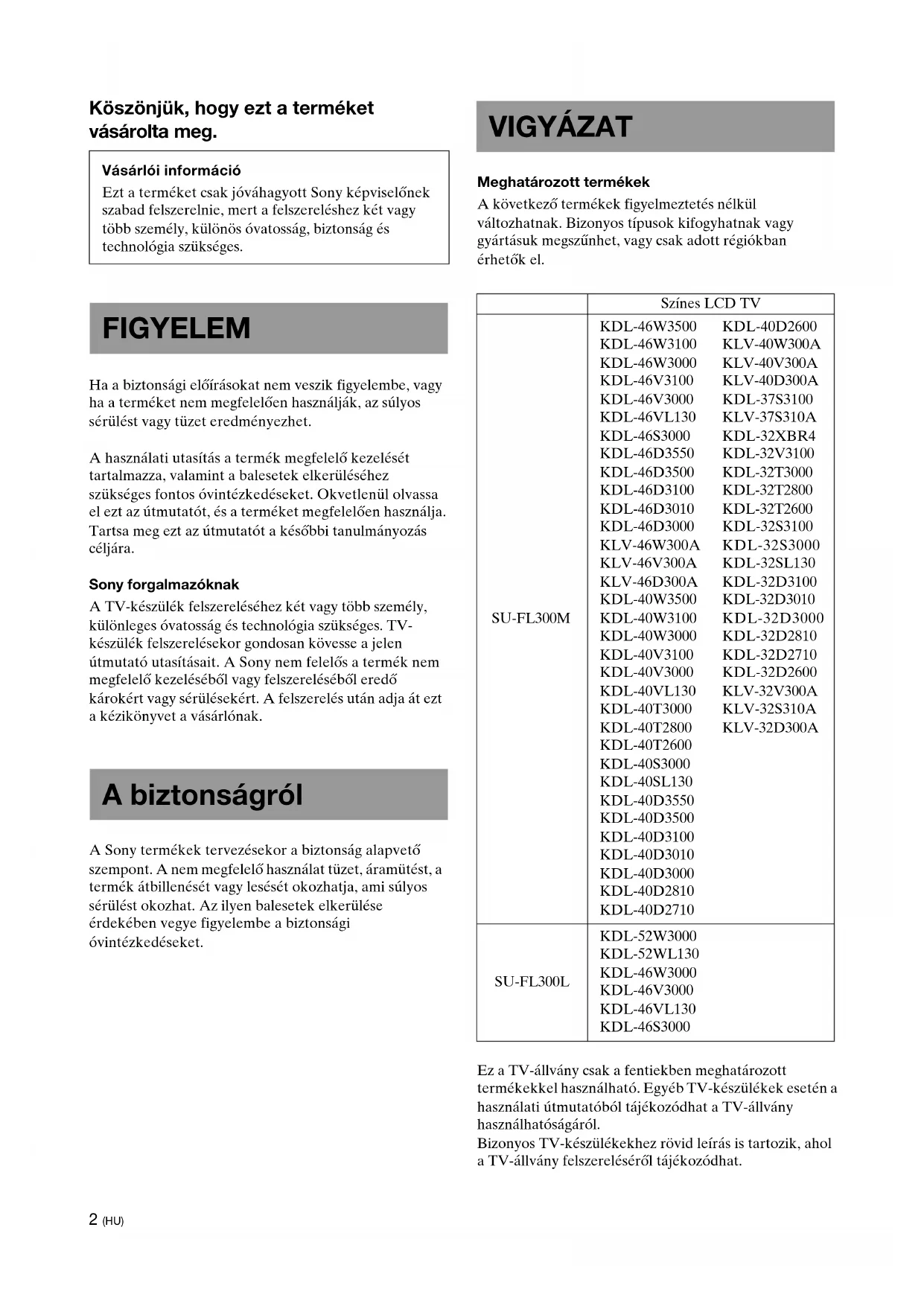

Köszönjük, hogy ezt a terméket vásárolta meg.

Vásárlói információ

Ezt a terméket csak jóváhagyott Sony képviselőnek szabad felszerelnic, mert a felszereléshez két vagy több személy, különös óvatosság, biztonság és technológia szükséges.

FIGYELEM

Ha a biztonsági előírásokat nem veszik figyelembe, vagy ha a terméket nem megfelelően használják, az súlyos sérülést vagy tüzet eredményezhet.

A használati utasítás a termék megfelelő kezelését tartalmazza, valamint a balesetek elkerüléséhez szükséges fontos óvintézkedéseket. Okvetlenül olvassa el ezt az útmutatót, és a terméket megfelelően használja. Tartsa meg czt az útmutatót a későbbi tanulmányozás céljára.

Sony forgalmazóknak

A TV-készülék felszereléséhez két vagy több személy, különleges óvatosság és technológia szükséges. TV-készülék felszerelésekor gondosan kövesse a jelen útmutató utasításait. A Sony nem felelős a termék nem megfelelő kezeléséből vagy felszereléséből eredő károkért vagy sérüléseckért. A felszerelés után adja át ezt a kézikönyvet a vásárlónak.

A biztonságról

A Sony termékek tervezésekor a biztonság alapvető szempont. A nem megfelelő használat tüzet, áramütést, a termék átbillenését vagy lesését okozhatja, ami súlyos sérülést okozhat. Az ilyen balcsetek elkerülése érdekében vegye figyelembe a biztonsági óvintézkedéseket.

VIGYÁZAT

Meghatározott termékek

A következő termékek figyelmeztetés nélkül változhatnak. Bizonyos típusok kifogyhatnak vagy gyártásuk mcgszünhet, vagy csak adott régiókban érhetők el.

	Színes LCD TV
SU-FL300M	KDL-46W3500	KDL-40D2600
	KDL-46W3100	KLV-40W300A
	KDL-46W3000	KLV-40V300A
	KDL-46V3100	KLV-40D300A
	KDL-46V3000	KDL-37S3100
	KDL-46VL130	KLV-37S310A
	KDL-46S3000	KDL-32XBR4
	KDL-46D3550	KDL-32V3100
	KDL-46D3500	KDL-32T3000
	KDL-46D3100	KDL-32T2800
	KDL-46D3010	KDL-32T2600
	KDL-46D3000	KDL-32S3100
	KLV-46W300A	KDL-32S3000
	KLV-46V300A	KDL-32SL130
	KLV-46D300A	KDL-32D3100
	KDL-40W3500	KDL-32D3010
	KDL-40W3100	KDL-32D3000
	KDL-40W3000	KDL-32D2810
	KDL-40V3100	KDL-32D2710
	KDL-40V3000	KDL-32D2600
	KDL-40VL130	KLV-32V300A
	KDL-40T3000	KLV-32S310A
	KDL-40T2800	KLV-32D300A
	KDL-40T2600
	KDL-40S3000
	KDL-40SL130
	KDL-40D3550
	KDL-40D3500
	KDL-40D3100
	KDL-40D3010
	KDL-40D3000
	KDL-40D2810
	KDL-40D2710
SU-FL300L	KDL-52W3000
	KDL-52WL130
	KDL-46W3000
	KDL-46V3000
	KDL-46VL130
	KDL-46S3000

Ez a TV-állvány csak a fentiekben meghatározott termékekkel használható. Egyéb TV-készülékek esetén a használati útmutatóból tájékozódhat a TV-állvány használhatóságáról.

Bizonyos TV-készülékekhez rövid leírás is tartozik, ahol a TV-állvány felszereléséről tájékozódhat.

FIGYELEM

Ha a következő óvintézkedéseket nem tartják be, az tűzhöz, áramütéshez vagy a termék átbillenéséhez vezethet, ami súlyos sérülést vagy halált okozhat.

A termékek felszerelését csak jóváhagyott Sony képviselő végezheti el.

A TV-készülék és a TV-állvány nagyon nchéz; a nem szakképzett személyek által történő felszerelés súlyos sérüléshcz vezethct.

Tegyen meg minden annak érdekében, hogy a TV-állvány ne billenjen át.

Ha nem czt teszi, a TV-készülék átbillenhet, és sérülést okozhat.

Az átbillenés megakadályozása érdekében a TVkészüléket rögzítse falhoz stb.

A TV-állványt erős és vízszintes padlóra helyezze.

A TV-állványt ne helyezze el ferde padlón. Ha nem ezt teszi, a TV-állvány átbillenhet, és a TV-készülék lecshet. Ez sérülést vagy károsodást okozhat.

Ha a TV-állványt puha felületre, pl. szónycgre vagy egyéb fedőrétegre kívánja helyezni, az elhelyezés előtt a kijelölt területre helyezzen fedőlemczt.

Ne használjon megrepedt TV-állványt.

Ne használja a TV-állványt, ha repedés látható rajta. Az üveg eltörhet, és a TV-készülék átbillenhet, ami súlyos sérüléshez vagy károsodáshoz vezethet.

Megrepedt TV-állvány

Ne támaszkodjon a TV-készülékre, és ne kapaszkodjon belé.

A TV-állvány átbillenhet, vagy a TV-készülék leeshet, ami súlyos sérülést vagy halált okozhat.

Ne engedje, hogy a gyermekek a TV-állványba kapaszkodjanak, vagy a polcok közé másszanak.

Ha a gycrmekek a TV-állványba kapaszkodnak vagy a polcok közé kerülnek, ha az üveg eltörik vagy a TV-állvány és a TV-készülék átbillen, az súlyos sérülést vagy halált okozhat.

Ne lépjen a TV-állványra.

Leeshet, eltörheti az üveget, és sérülést okozhat.

Ne takarja el a TV-készülék szellőzőnyílásait.

Ha eltakarja a szellőzőnyílásokat (ruhával stb.), a hő nem tud távozni a készülékból, és tüzet okozhat.

Ügyeljen, hogy az AC-tápkábel vagy a csatlakozókábel ne csípődjön be.

- A TV-készülék TV-állványra történő helyezésekor ügyeljen, hogy az AC-tápkábel vagy a csatlakozókábel ne csípődjön be. Ha az AC-tápkábel vagy a csatlakozókábel megsérül, az tüzet vagy áramütést okozhat.

- A TV-készülék TV-állványra történő helyezésekor ügyeljen, hogy ne lépjen rá az AC-tápkábelre vagy a csatlakozókábclrc. Ha az AC-tápkábel vagy a csatlakozókábel megsérül, az tüzet vagy áramütést o

Ne mozgassa a TV-állványt csatlakoztatott TV-készülékkel vagy az állványban található csatlakoztatott berendezésekkel.

Ha a TV-állványt csatlakoztatott TV-készülék mellett mozgatja, az hátsérülést okozhat, vagy a TV-állvány átbillenhet és súlyos sérülést okozhat. Ezenkívül a benne található csatlakoztatott berendezések leeshetnek, és az üvegpolc eltörhet vagy más károsodást okozhat.

VIGYÁZAT

Az alábbi óvintézkedések be nem tartása esetén sérülés vagy anyagi kár következhet be.

Csak a megadott berendezésnek megfelelő berendezést helyezzen el.

• Ez a TV-állvány csak a meghatározott termékekkel használható. Ha a megadott termékektől eltérő termékeket helyez rá, az leeshet vagy eltörhet, és sérülést okozhat.
• A TV-állványra ne helyezzen cserepes növényt vagy vázát stb.
• Ne módosítsa a TV-állványt.
• Ne helyezzen forró tárgyat közvetlenül a TV-állványra. A hő elszínczödést vagy a TV-állvány deformálódását okozza.
• Ne helyezzen a TV-állványra közvetlenül olyan tárgyat, amely károsíthatja az üveget.

Biztonságosan rögzítse a TV- készüléket!

Rögzítse a TV-készüléket a TV-állványhoz a mellékelt rögzítőelemek segítségével. Ha a TV-készülék nincs biztonságosan elhelyczve, leeshet, vagy a TV-állvány átbillenhet és sérülést okozhat.

Ne fejtsen ki erőhatást az üvegre, és ne tegye ki semmilyen behatásnak.

A TV-készülék elhelyezésekor a kezével a TV-állványra ne fejtsen ki crőt. Ne üsse meg a TV-állványt kemény tárgyakkal, mint például csavarhúzóval stb. Az üveg eltörhet, és sérülést okozhat.

A TV-állvány szállításakor

Ha a TV-állványt egyedül kíséreli meg mozgatni, vagy a megfelelő eljárások mellőzésével, az sérülést okozhat. Ennek az elkerüléséhez kövesse az alábbi utasításokat.

• Győződjön meg róla, hogy a TV-állványt két vagy több szcmély szállítja, és csak azt követően, hogy a TV-készüléket, a csatlakoztatott berendezéseket és az üvegpolcokat eltávolították.
• Ne húzza a TV-állványt. A TV-állvány alapvető alkatrészei leválhatnak, és károsíthatják a padlót.
• Úgyeljen arra, hogy a keze vagy a lába ne szoruljon az alaplap alá.
• A TV-állvány mozgatása közben ne fogja meg az üvegpolcot.

Óvja az üveget az erős ütődésektől.

A TV-állvány edzett üvegből készült, de óvatosan kell eljárni.

Ha az üveg eltörik, az üvegrészek sérülést okozhatnak, ezért tartsa be az alábbi óvintézkedéseket.

• Ne üsse meg az üveget, és ne ejtsen rá éles hegyű tárgyakat. Kerülje a túlzott cróhatást.
• Ne karcolja és ne szurkálja az üveget éles hegyű tárgyakkal.
• Ügyeljen arra, hogy kemény tárgyak, mint például porszívó, ne ütődjenek az üveg széléhez.

Teherbírással kapcsolatos megjegyzés

Az egyes polcokra ne helyezzen a maximális teherbírásnál nehezebb tárgyat (lásd az ábrát). Ellenkező esetben a a polc eltörhet.

30 kg

Felszereléssel kapcsolatos megjegyzés

• Összeszereléskor fektesse a csomagolóanyagokat a padlóra, hogy a padló ne sérüljön meg.
• A TV-állványt erős és vízszintes padlóra helyezze. A TV-állványt ne helyezze el szögben, és ne döntse meg. Ennek elkerülése érdekében tartsa be a következő óvintézkedéseket.
  – A TV-állványt ne helyezze közvetlen napfénynek kitett helyre vagy hősugárzó közelébe.
  – Ne helyezze a TV-állványt meleg vagy nedves helyre, vagy kültérre.

Használattal kapcsolatos megjegyzés

A TV-állványt a tisztán tartáshoz alkalmanként törölje át száraz puha ronggyal. A makacs szennyeződéseket enyhe szappanos vízben enyhén benedvesített ronggyal távolítsa el. A területet ezt követően száraz puha ronggyal szárítsa. Ne használjon vegyszereket, mint például oldószert vagy benzint, mert az károsíthatja a TV-állvány bevonatát.

Sony forgalmazóknak

Győződjön meg róla, hogy alaposan átolvasta az előzőekben bemutatott biztonsági óvintézkedéseket, és különös figyelmet fordítson a biztonságra a termék felszerelése, karbantartása, ellenőrzése és javítása során.

Győződjön meg róla, hogy a felszerelést két vagy több személy végzi.

Győződjön meg róla, hogy a TV-készüléket a TV-állványra két vagy több személy helyezi fel. Ha az előkészítési munkát egyetlen személy végzi, az balesetet vagy sérülést okozhat. A felszerelés során a gyermekeket távol kell tartani.

A TV-állványt az utasítások betartásával, biztonságosan szerelje össze.

Ha a csavar nincs megfelelően meghúzva vagy leesett, a TV-állvány átbillenhet. Ez károsodást vagy sérülést okozhat.

Az összeszereléskor ügyeljen arra, hogy a kezei vagy az ujjai ne sérüljenek meg.

A TV-állvány összeszerelésekor és a TV-készülék elhelyczkedésekor ügyeljen arra, hogy az ujja vagy a keze ne csípődjön be.

A TV-készüléket az utasítások betartásával, biztonságosan szerelje fel.

Biztonságosan húzza meg a csavarokat. Ha a TV-készülék nincs biztonságosan elhelyezve, leeshet és sérülést okozhat.

1. lépés: Az összetevők ellenőrzése

Név Mennyisé
Felső lap			1
Alaplap			1
Oldaloszlop (L)*1			1
Oldaloszlop (R)*1			1
Hátulsó oszlop			1
Előlap			1
Üvegpolc			1
Csavar (+PWH5 × 25)		a*4	8
Csavar (+K4 × 20) + Persely		b*4	2
Bütykös rögzítőcsavar		c*4	4
Csavar (+P4 × 15)		d*4	4
Rögzítőcsap		e*4	2
Csavarsapka		f*4	3
Tartószíj		g*4	1
Csavar (M6 × 18)	[X34V]
Facsavár (M3,8 × 20)
Hangszórórögztő (L)			1
Hangszórórögztő (R)			1
Papírsablon			4*2
			3*3
Szalag			1

*1 A fenti ábrák az SU-FL300M típushoz tartoznak. Ez eltér az SU-FL300L típustól. Az SU-FL300L esetén az oldaloszlop oldalán két bevágás található.
*2 Az SU-FL300M esetén négy papírsablon áll rendelkezésre.
*3 Az SU-FL300L esetén három papírsablon áll rendelkezésre.
*4 Az alkatrész-tasakokat abécé sorrendben feliratozzák.

(Folytatás)

Győződjön meg róla, hogy az összeszerelés elkezdése előtt rendelkezik olyan csillagesavarhúzóval, amely megfelel a fentiekben bemutatott csavaroknak.

2. lépés: A TV-állvány összeszerelése

FIGYELEM

Ha az AC-tápkábel a berendezés alá vagy a berendezés összetevői közé szorul, ez rövidzárlatot vagy áramütést okozhat. Ha belebotlik az AC-tápkábelre vagy a csatlakozókábelbe, a TV-állvány átbillenhet és sérülést okozhat.

Döntse el a telepítési helyet, és a TV-készülék elhelyezése előtt helyezze el a TV-állványt.

Mivel a TV-készülék nehéz, javasolt, hogy előzetesen döntse el a TV-készülék elhelyezését, és a TV-állványt a helyszínen szerelje össze.

1 Csatlakoztassa a hátulsó oszlopot az alaplaphoz.

① Húzza rá a két mellékelt bütykös rögzítőcsavart az alaplapra.

Bütykös rögzítőcsavar Alaplap

A nyíl iránya a TV-állvány elejét mutatja.

②Csatlakoztassa a hátulsó oszlopot az alaplaphoz, és csavarhúzóval rögzítse a két bütykös rögzítőt.

Bütykös rögzítő* Hátulsó oszlop

* A hátulsó oszlop csatlakoztatása clött győződjön meg róla, hogy az ∇ jelölés lefele mutat.

2 Csatlakoztassa az oldaloszlopokat az alaplaphoz.

Rögzítse az oldaloszlopokat az alaplaphoz a négy mellékelt csavar (+PWH5 × 25) segítségével.

Oldaloszlop (L) Oldaloszlop (R) Csavar (+PWH5 × 25)

Megjegyzés

A bal és a jobb oszlopok között különbség van. Ügyeljen arra, hogy az egyes oszlopokat a megfelelő oldalra helyezze.

3 Csatlakoztassa a felső lapot.

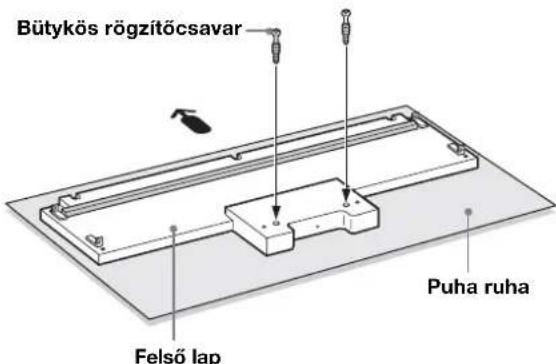

① Húzza rá a két mellékelt bütykös rögzítőcsavart a felső lapra.

Bütykös rögzítőcsavar Felső lap Puha ruha

A fent látható ábrán példaként az SU-FL300M látható. Az SU-FL300L esctén a felső lapon két merevítőrúd található.

Megjegyzés

A felső lap fényes felületének károsodása elkerülhető, ha a munkaterületet megtisztítja és puha ruhát helyez rá.

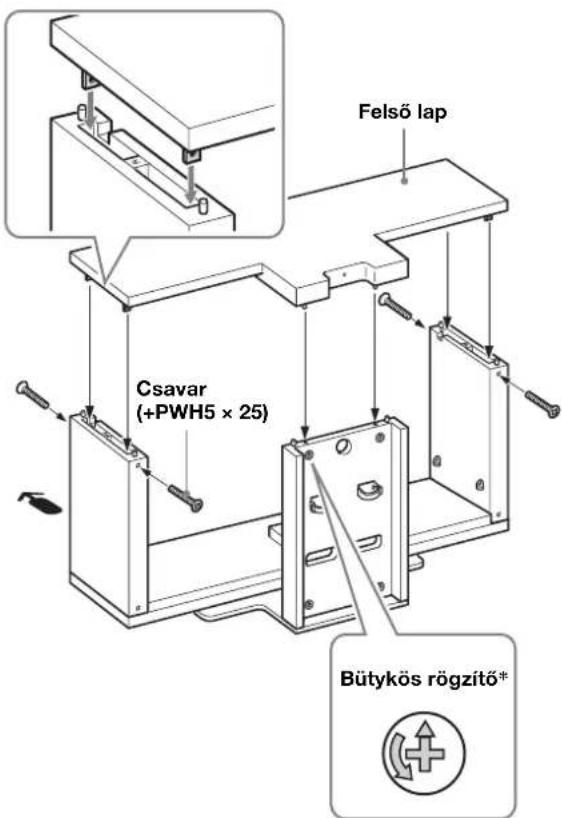

② Illessze össze és helyezze be a rögzítóbilincseket a felső lap valamelyik oldalán keresztül az oldaloszlopokba.
3 Rögzítse az oldaloszlopokat a négy mellékelt csavar (+PWH5 × 25) segítségével. Csatlakoztassa a két fennmaradó bütykös rögzítőt a hátulsó oszlop hátuljához.

Felső lap Csavar (+PWH5 × 25) Bütykös rögzítő*

* A felső lap csatlakoztatása előtt győződjön meg róla, hogy az Δ jelölés felfele mutat.

Megjegyzés

Legyen óvatos, nehogy becsípje az ujját a felső lap csatlakoztatása közben.

4 Csatlakoztassa az előlapot a TV-állványhoz.

①Igazítsa a TV-állvány három csapját az előlap három furatához.

Csapfurat Előlap

② Az clólap rögzítéséhez forgassa a hat bütykös rögzítőcsavart a felső és az alaplapokon az óramutató járásával megegyező irányba. Ezt követően csatlakoztassa a három mellékelt csavarsapkát a három alsó csavarhoz.

Csavarsapka

Megjegyzés

Ügyeljen arra, hogy az előlapot a megfelelő irányban rögzítse.

5

Csatlakoztassa az üvegpolcot.

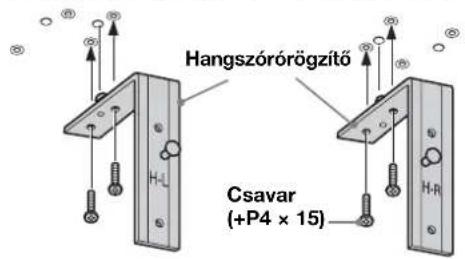

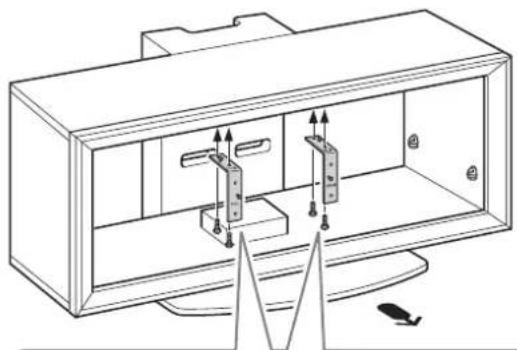

Ha házimozi rendszert csatlakoztat az állványhoz, először a hangszórörögzítőket szerelje fel (Tájékoztatásul lásd: „Középső hangszóró felszerelése (csak házimozi rendszerek)” részt a 12. oldalon).

①Helyezze be teljesen az üvegpolcot, amíg az hozzá nem ér a hátulsó oszlophoz.

Figyelmezető címke Üvegpolc

Megjegyzés

Csatlakoztassa az üvegpolcot a TV-állványhoz. A figyelmeztető címkék a jobb-első oldalon legyenek, az ábra szerint.

②Húzza meg a négy csavart az oldaloszlopokon az üvegpolc és a TV-állvány rögzítéséhez.

3. lépés: A TV-készülék felszerelésének előkészítése

1

Csatlakoztassa a perselyt a felső laphoz.

Rögzítse a perselycket a mellékelt csavarokkal (+K4 × 20).

A 2. oldalon nem látható modellek esetén:

Használja az clülső lyukakat.

A 2. oldalon látható modellek esetén:

Elfordítható típusú modellek* esetén használja a hátsó furatot; a nem elfordítható típusú modellek esetén használja a két clülső furatot.

Megjegyzés

Ellenőrizze a TV-készülék felhasználói kézikönyvét annak a megállapítása érdekében, hogy A TV-készülék elforgatható-e vagy sem.

* Az elforgatás funkcióval állíthat a TV-készülék megtekintési szögén (bal és jobb).

Csavar (+K4 × 20) + Persely Hátulsó furatok Elülső furatok

2 Illessze a mellékelt papírsablont a felső lapra.

1 Válassza ki a mellékelt papírsablont, és illessze a papírsablon jobb sarkát a felső lap jobb sarkához.
A 2. oldalon nem látható modellek esetén: Mindenképpen használja a TV-készülékhez mellékelt tájékoztatót, és a TV-készüléknek megfelelő papírsablont válassza ki.
A 2. oldalon látható modellek esetén: Válassza ki a TV-képernyő méretének megfelelő fekete papírsablont.
② A mellékelt ragasztószalaggal ragassza a papírsablont a felső lapra.

Szalag SU-FLOOOO® Papírsablon

4. lépés: A TV-készülék felszerelése

Ha még nem tette meg, csatlakoztassa a TV-készüléket az asztallap-állványhoz.

A 2. oldalon megadott elfordítható modellek esetén kövesse az eljárást a 4. lépés 1. részében.

1 Állítsa középre a forgólemez helyzetét (Csak elfordítható modellek esetén).

A TV-készülék felszerelése előtt igazítsa a forgólemez fülét az asztallap-állvány nyílásába.

Forgólemez Fül Csak elfordítható modellek esetén

FIGYELEM

Ha a forgólemez nincs megfelelően beállítva, a TV-készülék nem szerelhető fel biztonságosan, és lecshet.

2 Szerelje a TV-készüléket a TV-állványra.

① Illessze az asztallap-állvány körvonalát a TV-képernyő körvonalához és a papírsablon sarokjelzésihez, hogy az asztallap-állvány alján található furatok illeszkedjenek a 3. lépés 1. részében csatlakoztatott perselyekhez.
② A TV-készülék helyére rögzítéséhez csúsztassa vissza a TV-készüléket.
③Vegye le a papírsablont a felső lapról.

Papírsablon

Csak a 2. oldalon megadott elfordítható modellek esetén.

A fehér sarokjelzés az elfordítható típusú modellekhez.
B A fekete sarokjelzés az elfordítható típusú modellekhez áll rendelkezésre.

Megjegyzés

A 37/40 hüvelykes felhasználók csetén az asztallapállványt a fekete sarokjelzéshez illessze, függetlenül attól, hogy a TV elfordítható-e vagy sem.

(A 37/40 hüvelykes méret esetén a papírsablonon nincs fehér sarokjelzés.)

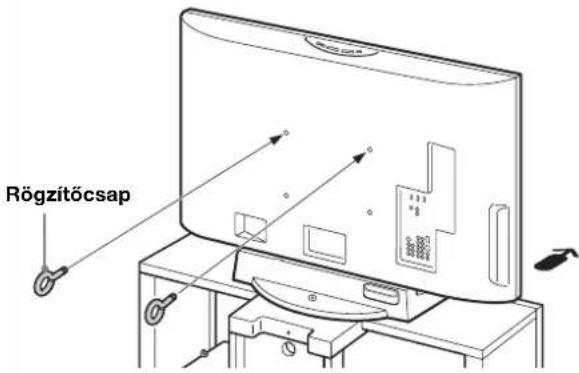

3 Csatlakoztassa a rögzítőcsapokat.

Rögzítse a két mellékelt rögzítőcsapot a TV- készülék hátuljához.

Rögzítőcsap

Megjegyzés

Ha a TV-készülék rögzítéséhez nem használja a két rögzítőcsapot, a TV-készülék leeshet és sérülést okozhat.

5. lépés: Biztonsági intézkedések az átbillenés megakadályozása érdekében

FIGYELEM

Tegyen meg minden annak érdekében, hogy a TV-állvány ne forduljon át, mert ez lehetséges sérülést és károsodást okozhat.

1 A tartószíj csatlakoztatása.

①Csavarhúzóval csavarozza a tartószíjat a TV-állványhoz a mellékelt facsavarral.
②Csatlakoztassa a tartószíjat az asztallapállványhoz, és pénzérme stb. segítségével csavarozza be a szíjat a mellékelt rögzítőcsavarral.
③ Állítsa be a hosszt a tartószíj meghúzásával, és közben tartsa meg az asztallap-állványt.

2 Csatlakoztassa a kábeleket.

Vezesse át a kábeleket a kábeltartókon és a hátulsó oszlopfuratokon.

Ha a kábelek nincsenek megfelelően beszerelve, beszorulhatnak és károsodhatnak, ami áramütéshez vezethet.

3 Rögzítse a TV-készüléket a falhoz.

Erre a célra készítsen elő erős, kereskedelemben clérhető kötelet vagy láncot és fali rögzítőbilincset.

①Rögzítse a fali rögzítóbilincset szilárd falhoz.
② Vezesse át a kötelet vagy a láncot a rögzítócsapok mindkét furatán, és rögzítse a kötél vagy a lánc másik végét a fali rögzítóbilincshez.

Eros kötél vagy lánc

Fali rögzítőbilincs

Műszaki adatok

Teherbírással kapcsolatos megjegyzés

Az üvegpolcokra ne helyezzen a maximális terhelhetőséget meghaladó berendezést, mert a polc eltörhet és sérülést okozhat.

		SU-FL300M SU-FL300L
Méretek: mm	A1	035 1 280
	B5	03 503
	C4	85 518
	D8	95 1 140
	E3	303 303
	F4	18 468
	G1	146 146
	H1	120 130
	I2	72 340
Súly: 35 kg		52 kg

A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.

Középső hangszóró felszerelése (csak házimozi rendszerek)

Az SS-CT71/CNP2200 típusú középső hangszóró a következő házimozi rendszerekhez érhető el:

DAV-HDX665 HT-SF2000

DAV-HDX466 HT-SF1200

DAV-HDX465 HT-SF1100

DAV-HDX267W DAV-DZ750K

DAV-HDX266 DAV-DZ630

DAV-HDX265 DAV-DZ556KB

DAV-HDZ235 DAV-DZ555K

DAV-DZ555M

DAV-DZ530

DAV-DZ250KW

DAV-DZ250K

DAV-DZ250M

DAV-DZ231

DAV-DZ230

DAV-DZ151KB

DAV-DZ150K

Az SS-CT72/CT74 típusú középső hangszóró a következő házimozi rendszerekhez érhető el:

DAV-HDX900W DAV-DZ1000

• A következő termékek figyelmeztetés nélkül változhatnak kifogyhatnak vagy megszünhet gyártásuk.
• Előfordulhat, hogy bizonyos termékeket nem forgalmaznak mindenütt.

A hangszórörögzítő csatlakoztatása előtt:

Az SS-CT71/CNP2200 esetén a H-L/H-R jeleknek Önnel szembe kell nézniük. (H-L a bal oldalhoz, H-R a jobb oldalhoz.)

Az SS-CT72/CT74 esetén az S-L/S-R jeleknek Önnel szembe kell nézniük. (S-L a bal oldalhoz, S-R a jobb oldalhoz.)

Hangszóró csatlakozócsavar a következőhöz: SS-CT72/CT74

Hangszóró csatlakozócsavar a következőhöz: SS-CT71/CNP2200

1 Csatlakoztassa a hangszórörögzítőt.

A mcllékelt csavarokkal (+P4 × 15) (a bal/jobb oldalhoz két-két csavar) rögzítse az egyes hangszórórögztót a felső lap alá.

Középső hangszóró: SS-CT71/CNP2200

Hangszórörögzítő Csavar (+P4 × 15)

Középső hangszóró: SS-CT72/CT74

Hangszórórógzítő Csavar (+P4 × 15)

2 Akassza a középső hangszórót a rögzítőcsavarokra az ábra szerint.

Középső hangszóró
