Τύπος προϊόντος	Βάση TV
Μάρκα	Sony
Μοντέλο	SU-FL300M
Διαστάσεις (Μ × Π × Υ)	1035 × 503 × 120 mm
Καθαρό βάρος	35 kg
Κύριο υλικό	Σκληρυμένο γυαλί και ατσάλι
Χρώμα	Μαύρο
Μέγιστο φορτίο γυάλινου ραφιού	30 kg
Τύπος συμβατών τηλεοράσεων	Συγκεκριμένα μοντέλα Sony LCD (βλ. εγχειρίδιο)
Περιστροφή	Δυνατή για ορισμένα μοντέλα (περιστρεφόμενο)
Κύριες λειτουργίες	Βάση TV με γυάλινο ράφι, διαχείριση καλωδίων, γάντζοι για κεντρικό ηχείο home theatre
Συντήρηση και καθαρισμός	Μαλακό, στεγνό πανί· δύσκολοι λεκέδες με ουδέτερο σαπούνι, έπειτα σκουπίστε
Ασφάλεια	Υποχρεωτική στερέωση στον τοίχο μέσω βιδών αγκύρωσης και ιμάντα στήριξης· μην υπερβαίνετε το φορτίο του ραφιού· μην σκαρφαλώνετε ή στηρίζεστε
Εγκατάσταση	Πραγματοποιείται από εξουσιοδοτημένο τεχνικό της Sony· απαιτεί τουλάχιστον δύο άτομα
Περιλαμβανόμενα αξεσουάρ	Ιμάντας στήριξης, βίδες αγκύρωσης, βίδες, δακτύλιοι, καπάκια, χάρτινο πρότυπο, κολλητική ταινία
Δυνατότητα επισκευής	Μη επισκευάσιμο από τον χρήστη· επικοινωνήστε με το σέρβις της Sony
Εγγύηση	Συμβουλευτείτε τους γενικούς όρους της Sony

Συχνές ερωτήσεις - SUFL300M SONY

Ποιες τηλεοράσεις είναι συμβατές με τη βάση SU-FL300M;

Η βάση έχει σχεδιαστεί για τα μοντέλα Sony που αναφέρονται στο εγχειρίδιο, συμπεριλαμβανομένων των σειρών KDL-xx και KLV-xx (π.χ. KDL-46W3500, KDL-40D2600). Για μοντέλα που δεν αναφέρονται, συμβουλευτείτε το εγχειρίδιο της τηλεόρασής σας.

Μπορώ να εγκαταστήσω τη βάση μόνος μου;

Η Sony συνιστά εγκατάσταση από εξουσιοδοτημένο τεχνικό, καθώς η συσκευή είναι βαριά και απαιτεί μέτρα ασφαλείας. Η εγκατάσταση από μη επαγγελματία μπορεί να προκαλέσει τραυματισμούς ή ζημιές.

Ποιο είναι το μέγιστο βάρος που αντέχει το γυάλινο ράφι;

Το γυάλινο ράφι μπορεί να αντέξει έως 30 κιλά. Μην τοποθετείτε βαρύτερα αντικείμενα για να αποφύγετε το σπάσιμο του γυαλιού.

Η βάση επιτρέπει την περιστροφή της τηλεόρασης;

Ναι, για τις περιστρεφόμενες τηλεοράσεις (όπως αναφέρονται στο εγχειρίδιο), η βάση επιτρέπει ρύθμιση της γωνίας θέασης αριστερά και δεξιά. Χρησιμοποιήστε τις πίσω οπές για τους δακτυλίους κατά την εγκατάσταση.

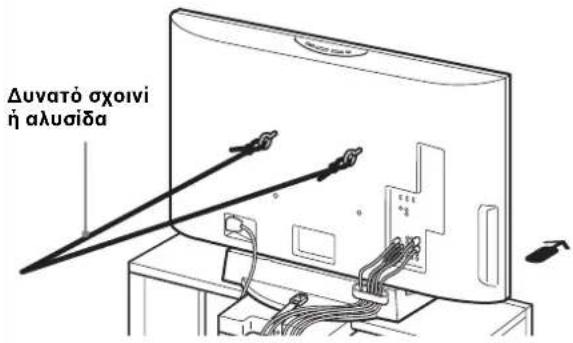

Πώς στερεώνω την τηλεόραση στον τοίχο για να αποφύγω την ανατροπή;

Χρησιμοποιήστε τον ιμάντα στήριξης που παρέχεται: βιδώστε τον στη βάση του τραπεζιού, στη συνέχεια στερεώστε τον στον τοίχο με ένα σχοινί ή αλυσίδα και στηρίγματα τοίχου (δεν περιλαμβάνονται). Οι βίδες αγκύρωσης στο πίσω μέρος της τηλεόρασης χρησιμοποιούνται για να δέσετε το σχοινί.

Τι είδη καλωδίων μπορώ να περάσω μέσα από τη βάση;

Η βάση διαθέτει διαδρόμους καλωδίων και οπές στην πίσω κολόνα για την οργάνωση καλωδίων τροφοδοσίας, HDMI κ.λπ. Αποφύγετε τη σύσφιξη των καλωδίων για την πρόληψη βραχυκυκλωμάτων.

Πώς καθαρίζω τη βάση TV;

Χρησιμοποιήστε ένα μαλακό, στεγνό πανί. Για δύσκολους λεκέδες, ένα ελαφρώς υγρό πανί με ουδέτερο σαπούνι και στη συνέχεια σκουπίστε με στεγνό πανί. Μη χρησιμοποιείτε διαλυτικό ή βενζίνη.

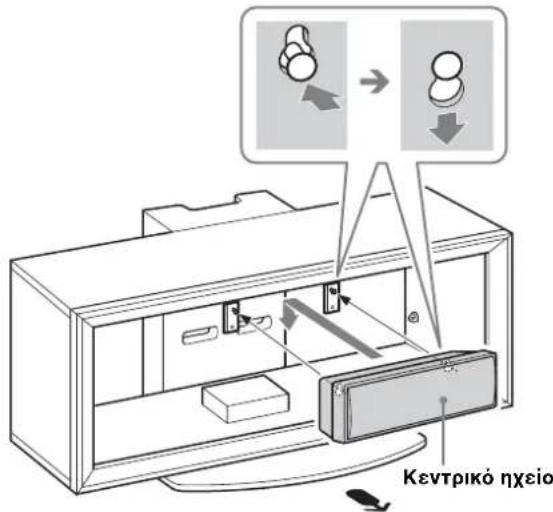

Μπορώ να εγκαταστήσω ένα κεντρικό ηχείο σε αυτή τη βάση;

Ναι, χάρη στους παρεχόμενους γάντζους ηχείων. Είναι κατάλληλοι για συγκεκριμένα μοντέλα Home Theatre Sony (SS-CT71/CNP2200 ή SS-CT72/CT74). Ακολουθήστε τις οδηγίες συναρμολόγησης.

Τι να κάνω αν το γυαλί της βάσης ραγίσει;

Μη χρησιμοποιείτε τη βάση εάν είναι ραγισμένη: το γυαλί μπορεί να σπάσει και να προκαλέσει πτώση της τηλεόρασης, με σοβαρούς τραυματισμούς. Επικοινωνήστε με το τμήμα εξυπηρέτησης της Sony για αντικατάσταση.

Η βάση έχει εγγύηση;

Η εγγύηση εξαρτάται από τους γενικούς όρους της Sony. Συμβουλευτείτε το εγχειρίδιο ή επικοινωνήστε με τον πωλητή σας για περισσότερες πληροφορίες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SUFL300M SONY

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Πα τους πελάτες

Το προϊόν αυτό πρέπει να τοποθετηθεί μόνο από εκπαίδευμένους αντιπρόσωπους σέρβις της Sony καθώς απαιτούνται δύο ή περισσότερα άτομα, ιδιαίτερη προσοχή, ασφάλεια και τεχνική.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν ληφθούν οι προφυλάξεις για την ασφάλεια ή το προϊόν χρησιμοποιηθεί με λανθασμένο τρόπο, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή πυρκαγιά.

Στο παρόν εγχειρίδιο οδηγιών παρουσιάζεται ο σωστός τρόπος χειρισμού του προϊόντος, καθώς και σημαντικές προφυλάξεις, οι οποίες είναι απαραϊτητες για την αποφυγή ατυχημάτων. Διαβάστε προσεκτικά το εγχειρίδιο αυτό και χρησιμοποιήστε σωστά το προϊόν. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Για τους αντιπροσώπους της Sony

Η εγκατάσταση της τηλεόρασης απαιτεί δύο ή περισσότερα άτομα, ιδιαίτερη προσοχή και τεχνική. Κατά την τοποθέτηση της τηλεόρασης, ανατρέξετε στο παρόν εγχειρίδιο, ακολουθώντας προσεκτικά τις οδηγίες. Η Sony dev αναλαμβάνει καμία ευθύνη για τυχόν ατύχημα ή ζημμά που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή μη κατάλληλη τοποθέτηση. Μετά την τοποθέτηση, παρακαλούμε να παραδώσετε το παρόν εγχειρίδιο οδηγιών στους πελάτες.

Ασφάλεια

Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Λανθασμένος χειρισμός ενδέχεται να προκαλέσει σοβαρό τραυματισμό λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι λαμβάνονται οι προφυλάξεις ασφάλειας.

ΠΡΟΣΟΧΗ

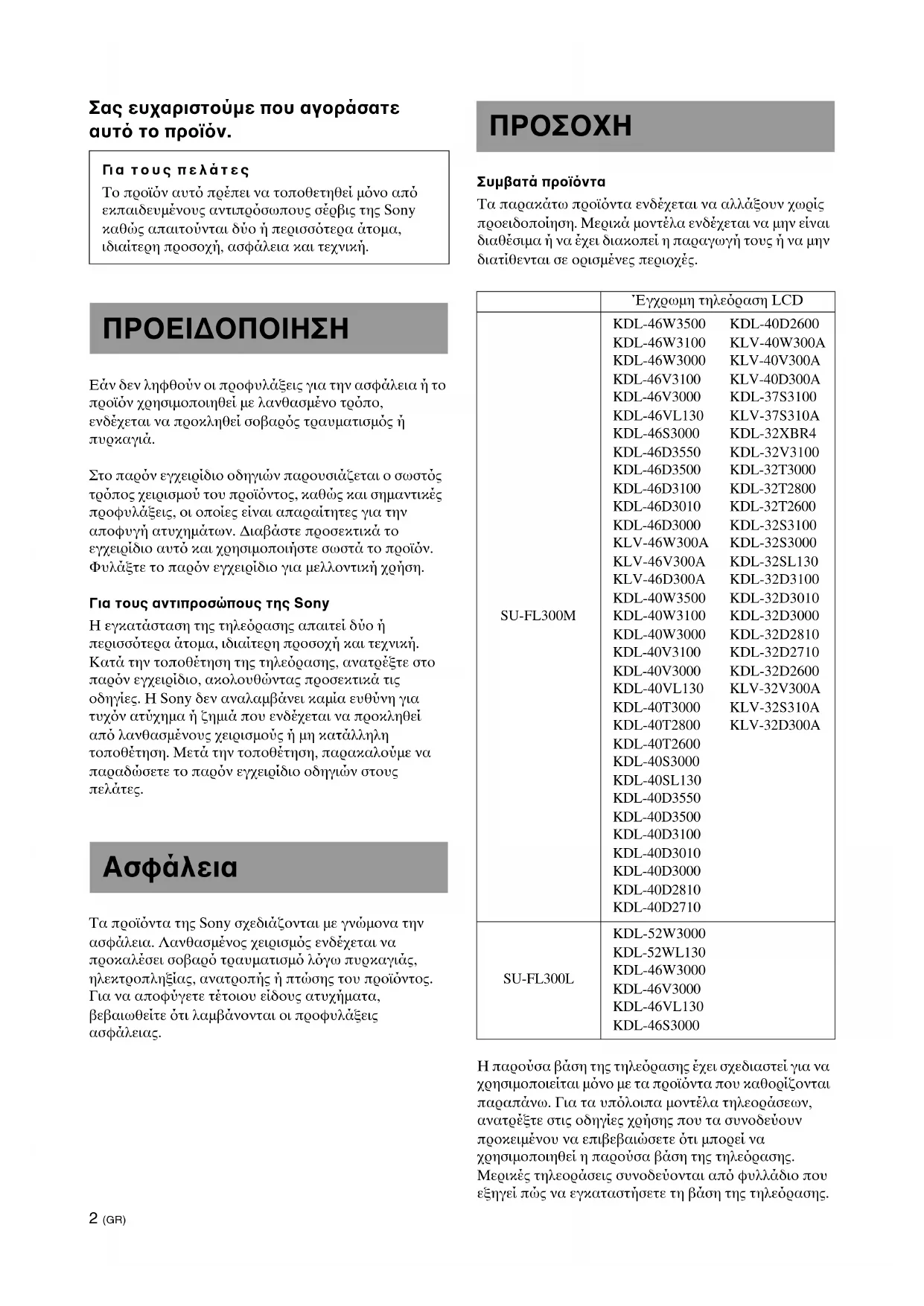

Συμβατά προϊόντα

Τα παρακάτω προϊόντα ενδέχεται να αλλάξουν χωφίς προειδοποίηση. Μερικά μοντέλα ενδέχεται να μην είναι διαθέσιμα ή να έχει διακοπεί η παραγωγή τους ή να μην διατίθενται σε ορισμένες περιοχές.

	'Εγχωμη τηλεόραση LCD
SU-FL300M	KDL-46W3500	KDL-40D2600
	KDL-46W3100	KLV-40W300A
	KDL-46W3000	KLV-40V300A
	KDL-46V3100	KLV-40D300A
	KDL-46V3000	KDL-37S3100
	KDL-46VL130	KLV-37S310A
	KDL-46S3000	KDL-32XBR4
	KDL-46D3550	KDL-32V3100
	KDL-46D3500	KDL-32T3000
	KDL-46D3100	KDL-32T2800
	KDL-46D3010	KDL-32T2600
	KDL-46D3000	KDL-32S3100
	KLV-46W300A	KDL-32S3000
	KLV-46V300A	KDL-32SL130
	KLV-46D300A	KDL-32D3100
	KDL-40W3500	KDL-32D3010
	KDL-40W3100	KDL-32D3000
	KDL-40W3000	KDL-32D2810
	KDL-40V3100	KDL-32D2710
	KDL-40V3000	KDL-32D2600
	KDL-40VL130	KLV-32V300A
	KDL-40T3000	KLV-32S310A
	KDL-40T2800	KLV-32D300A
	KDL-40T2600
	KDL-40S3000
	KDL-40SL130
	KDL-40D3550
	KDL-40D3500
	KDL-40D3100
	KDL-40D3010
	KDL-40D3000
	KDL-40D2810
	KDL-40D2710
SU-FL300L	KDL-52W3000
	KDL-52WL130
	KDL-46W3000
	KDL-46V3000
	KDL-46VL130
	KDL-46S3000

Η παρούσα βάση της τηλεόρασης έχει σχεδιαστεί για να χρησιμοποιείται μόνο με τα προϊόντα που καθορίζονται παραπάνω. Για τα υπόλοιπα μοντέλα τηλεοράσεων, ανατρέξτε στις οδηγίες χρήσης που τα συνοδεύουν προκειμένου να επιβεβαιώσετε ότι μπορεί να χρησιμοποιηθεί η παρούσα βάση της τηλεόρασης. Μερικές τηλεοράσεις συνοδεύονται από φυλλάδιο που εξηγεί πώς να εγκαταστήσετε τη βάση της τηλεόρασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πυρκαγιάς, ηλεκτροπληξίας ή ανατροπής του προϊόντος.

Τα προϊόντα πρέπει να τοποθετούνται μόνο από εκπαιδευμένους αντιπροσώπους σέρβις της Sony.

Το βάρος της τηλεόρασης και της βάσης της τηλεόρασης είναι πολύ μεγάλο και τυχόν τοποθέτηση από μη εκπαίδευμένο προσωπικό, ενδέχεται να προκαλέσει σοβαρό τραυματισμό.

Βεβαιωθείτε ότι έχετε λάβει τα απαραίτητα μέτρα ώστε να αποτραπεί η πτώση της βάσης της τηλεόρασης.

Σε αντίθετη περίπτωση, ενδέχεται να ανατραπεί η τηλεόραση με συνέπεια τραυματισμούς. Για να αποτρέψετε ενδεχόμενη ανατροπή της τηλεόρασης, στερεώστε την στον τοίχο, κ.λ.π.

Τοποθετήστε τη βάση της τηλεόρασης σε στέρεο και επίπεδο δάπεδο.

Μην τοποθετείτε τη βάση της τηλεόρασης με τέτοιο τρόπο ώστε να κλίνει προς μία κατεύθυνση. Σε μια τέτοια περίπτωση, ενδέχεται να προκληθεί ανατροπή της βάσης της τηλεόρασης ή πτώση της τηλεόρασης. Κάτι τέτοιο ενδέχεται να προκαλέσει τραυματισμό ή βλάβη. Εάν θέλετε να τοποθετήσετε τη βάση της τηλεόρασης πάνω σε μια μαλακή επιφάνεια πως σε χαλὶ ή μοκέτα τοποθετήστε πρώτα στο συγχεκριμένο σημείο ένα πλατύ κομμάτι ξύλου.

Μην χρησιμοποιείτε ραγισμένη βάση τηλεόρασης.

Μην χοησιμοποιείτε τη βάση της τηλεόρασης στην περίπτωση που έχει υποστεί ρωγμές. Ενδέχεται να σπάσει το γυαλί και να προκαλέσει ανατροπή της τηλεόρασης, με συνέπεια σοβαρό τραυματισμό ή ζημιά.

Ραγισμένη βάση της τηλεόρασης

Μην στηρίζεστε και μη κρατιέστε από την τηλεόραση.

Αν τα παιδιά σκαφαλώνουν στη βάση της τηλεόρασης ή μπαίνουν ανάμεσα στα φάφια, μπορεί να προκληθεί σοβαρός τραυματισμός ή θάνατος σε περίπτωση θραύσης του γυαλιού ή ανατροπής της βάσης και της τηλεόρασης.

Μην επιτρέπετε στα παιδιά να σκαρφαλώνουν στη βάση της τηλεόρασης ή να χώνονται ανάμεσα στα ράφια.

Αν τα παιδιά σκαφαλώνουν στη βάση της τηλεόρασης ή μπαίνουν ανάμεσα στα φάφια, μπορεί να προκληθεί σοβαρός τραυματισμός ή θάνατος σε περίπτωση θραύσης του γυαλιού ή ανατροπής της βάσης της τηλεόρασης.

Μην πατάτε πάνω στη βάση της τηλεόρασης.

Μπορεί να πέσετε, ή να σπάσετε το γυαλί και να προχληθεί τραυματισμός.

Μην καλύπτετε τις τρύπες εξαερισμού της τηλεόρασης.

Εάν καλύψετε τις τρύπες εξαερισμού (με κάποιο πανί, κλπ.), ενδέχεται να αυξηθεί η θερμοκρασία στο εσωτερικό της οθόνης και να προκληθεί πυρχαγιά.

Αποφύγετε την άσκηση πιέσεων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης.

- Αποφύγετε την ἀσκηση πιέσεων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης κατά την τοποθέτηση της οθόνης επάνω στη βάση της τηλεόρασης. Σε περίπτωση καταστροφής του καλωδίου τροφοδοσίας ή του καλωδίου σύνδεσης, ενδέχεται να προκληθεί πυρκαγιά ή ηλεκτροπληξία.

- Κατά τη μεταφορά της βάσης της τηλεόρασης, μην πατάτε πάνω στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης. Το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης ενδέχεται να καταστραφούν, με συνέπεια την πρόκληση πυρκαγιάς ή ηλεκτροπληξίας.

(Συνεχίζεται)

Μην μετακινείτε τη βάση της τηλεόρασης με την τηλεόραση προσαρτημένη ή με συνδεδεμένο εξοπλισμό στο εσωτερικό.

Αν μετακινείτε τη βάση της τηλεόρασης με την τηλεόραση προσαρτημένη, ενδέχεται να βλάψετε την πλάτη σας ή η βάση της τηλεόρασης ενδέχεται να ανατραπεί και να προκαλέσει σοβαρό τραυματισμό. Ελίσης, οποιοσδήποτε εξοπλισμός που είναι συνδεδεμένος στο εσωτερικό ενδέχεται να πέσει προκαλώντας θραύση του γυάλινου αφιού ή άλλη ζημα στην περιουσία σας.

ΠΡΟΣΟΧΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην συνδέετε συσκευές διαφορετικές από τις καθορισμένες.

• Η παρούσα βάση της τηλεόρασης έχει σχεδιαστεί για να χρησιμοποιείται μόνο με τα καθορισμένα προϊόντα. Εάν συνδέσετε συσκευή διαφορετική από αυτήν που καθορίζεται, ενδέχεται να προκληθεί πτώση ή θραύση αυτής με συνέπεια τραυματισμούς ή υλικές ζημιές.
• Μην τοποθετείτε αντικείμενα όπως βάζα, κεραμικά, κτλ., πάνω στη βάση της τηλεόρασης.
• Μην τροποποιείτε τη βάση της τηλεόρασης.
• Μην τοποθετείτε τίποτε καυτό απευθείας πάνω στη βάση της τηλεόρασης. Η θερμότητα ενδέχεται να προκαλέσει αποχρωματισμό ή παραμόρφωση της βάσης της τηλεόρασης.
• Μην τοποθετείτε απευθείας πάνω στη βάση της τηλεόρασης οτιδήποτε μπορεί να προκαλέσει βλάβη στο γναλί.

Βεβαιωθείτε ότι τοποθετήσατε την τηλεόραση με ασφάλεια.

Στερεώστε την τηλεόραση στη βάση της τηλεόρασης χρησιμοποιώντας τα παρεχόμενα προσαρτήματα στήριξης. Εάν η τηλεόραση δεν στερεωθεί με ασφάλεια, ενδέχεται να προκληθεί πτώση της ή ανατροπή της βάσης της τηλεόρασης με συνέπεια τραυματισμούς.

Μην στηρίζετε βάρος και μην εφαρμόζετε κρουστικά φορτία στο γυαλί.

Μην στηρίζετε με τα χέρια το βάρος σας στη βάση της τηλεόρασης, κατά την τοποθέτηση της τηλεόρασης. Προσέξτε να μην πέσουν στη βάση της τηλεόρασης βαριά αντικείμενα, όπως ένα κατσαβίδι κ.λπ., καθώς ενδέχεται το γυαλί να σπάσει με συνέπεια την πρόκληση τραυματισμού.

Κατά την μεταφορά της βάσης της τηλεόρασης

Αν προσπαθήσετε να μεταφέρετε τη βάση της τηλεόρασης μόνος, ή χωρίς να τηρείτε τις σωστές διαδικασίες, ενδέχεται να προκληθεί τραυματισμός. Για να αποφύγετε κάτι τέτοιο, βεβαιωθείτε ότι ακολουθείτε τις συμβουλές που παφέχονται παρακάτω.

- Βεβαιωθείτε ότι δύο ή περισσότερα άτομα μεταφέρουν τη βάση της τηλεόρασης και μόνο αφού αφαιρέσουν την τηλεόραση, τον συνδεδεμένο εξοπλισμό και τα γυάλινα φάφια.

• Μην σύρετε τη βάση της τηλεόρασης. Τα τμήματα βάσης της βάσης της τηλεόρασης ενδέχεται να αποκολληθούν και να προκαλέσουν βλάβη στο δάπεδο.
  • Προσέξτε να μην τραυματίσετε τα χέρια ή τα πόδια σας κάτω από το επίπεδο της βάσης.
• Κατά τη μεταφορά, μην κρατάτε τη βάση της τηλεόρασης από το γυάλινο ράφι.

Μην υποβάλλετε το γυαλί σε υπερβολικούς κραδασμούς.

Αν και η παρούσα βάση της τηλεόρασης είναι κατασκευασμένη από σκληρυμένο γυαλὶ, θα πρέπει ωστόσο να επιδεικνύεται προσοχή.

Σε περίπτωση θραύσης του γυαλιού, τα θραύσματα ενδέχεται να προκαλέσουν τραυματισμούς. Για το λόγο αυτό τηρήστε τις ακόλουθες προφυλάξεις.

• Μην χτυπάτε το γυαλί και μην αφήνετε να πέσουν αιχμηρά αντικείμενα πάνω στο γυαλί. Αποφύγετε τους υπερβολικούς κραδασμούς.
• Μην προκαλείτε εκδορές και μην ακουμπάτε με αιχμηρά αντικείμενα το γυαλί.
• Μην επιτρέπετε σε σκληρὰ αντικείμενα όπως ηλεκτρικὲς σκούπες, να ασκούν πίεση στις ἀκρες του γυαλιού.

Σημείωση για τη φέρουσα ικανότητα

Μην τοποθετείτε εξοπλισμό που υπερβαίνει το μέγιστο βάρος για κάθε φάφι, όπως φαίνεται στην εικόνα.

Αλλιώς, τα ράφια ενδέχεται να σπάσουν.

30 kg

Παρατηρήσεις σχετικά με την εγκατάσταση

• Κατά τη συναρμολόγηση, απλώστε τα υλικά συσχενασίας στο δάπεδο για να αποφύγετε ζημιά στο δάπεδο.
  • Τοποθετείτε τη βάση της τηλεόρασης σε στέρεο και επίπεδο δάπεδο. Μην τοποθετείτε τη βάση της τηλεόρασης υπό γωνία ή με κλίση προς τη μια πλευρά. Για να αποφευχθεί αυτό, λάβετε τις ακόλουθες προφυλάξεις.

- Μην τοποθετείτε τη βάση της τηλεόρασης σε σημείο εκτεθειμένο στο ηλιακό φως ή κοντά σε καλοριφέο.

- Μην τοποθετείτε τη βάση της τηλεόρασης σε ζεστά ή υγρά μέρη ή σε εξωτερικούς χώρους.

Παρατηρήσεις σχετικά με τη χρήση

Καθαφίζετε τη βάση της τηλεόρασης περιστασιακά με ένα στεγνό και μαλακό πανί. Για να απομακρύνετε επίμονους ρύπους, σκουπίστε με ένα πανί βρεγμένο ελαφρά με σαπούνι. Στη συνέχεια, σκουπίστε καλά την περιοχή με ένα στεγνό, μαλακό πανί. Μην χρησιμοποιείτε διαλυτικά, όπως για παράδειγμα νέφτι ή βενζίνη, καθώς ενδέχεται η επιφάνεια της βάσης της τηλεόρασης να καταστραφεί.

Για τους αντιπροσώπους της Sony

Διαβάστε προσεκτικά τις προφυλάξεις ασφαλείας που περιγράφονται προηγουμένως και τηρήστε τα μέτρα ασφαλείας κατά τη διάρκεια της τοποθέτησης, της συντήρησης, του ελέγχου και της επισκευής του συγκεκριμένου προϊόντος.

Βεβαιωθείτε ότι η τοποθέτηση πραγματοποιείται από δύο ή περισσότερα άτομα.

Βεβαιωθείτε ότι η τοποθέτηση της τηλεόρασης πάνω στη βάση της τηλεόρασης πραγματοποιείται από δύο ή περισσότερα άτομα. Εάν η τοποθέτηση πραγματοποιηθεί από ένα μόνο άτομο, ενδέχεται να προκληθεί ατύχημα ή τραυματισμός. Κατά τη διάρκεια της τοποθέτησης απομακρύνετε τα παιδιά.

Βεβαιωθείτε ότι η βάση της τηλεόρασης συναρμολογήθηκε στέρεα τηρώντας τις οδηγίες.

Αν μια βίδα δεν έχει σφιχτεί γερά ή έχει πέσει, η βάση της τηλεόρασης ενδέχεται να ανατραπεί. Κάτι τέτοιο ενδέχεται να προχαλέσει βλάβη ή τραυματισμό.

Προσέξτε να μην τραυματίσετε τα χέρια σας ή τα δάκτυλά σας κατά τη συναρμολόγηση.

Προσέξτε να μην τραυματίσετε τα χέρια σας ή τα δάκτυλά σας όταν συναρμολογείτε τη βάση της τηλεόρασης και τοποθετείτε την τηλεόραση.

Βεβαιωθείτε ότι η τοποθέτηση της τηλεόρασης πραγματοποιήθηκε με ασφάλεια ακολουθώντας τις οδηγίες.

Σφίξτε τις βίδες. Εάν η τηλεόραση δεν τοποθετηθεί με ασφάλεια, ενδέχεται να προκληθεί πτώση της με συνέπεια τραυματισμούς.

Βήμα 1: 'Ελεγχος των μερών

Όνομα			Ποσότητα
Επάνωεπιφάνεια			1
Επιφάνειαβάσης			1
Πλευρικός πυλώνας (L)*1			1
Πλευρικός πυλώνας (R)*1			1
Πίσω πυλώνας			1
Εμπρός πίνακας			1
Γυάλινο φάφι			1
Βίδα (+PWH5 × 25)		a*4	8
Βίδα (+K4 × 20) + Κυλινδρική υποδοχή		b*4	2
Βίδα σύνδεσης		c*4	4
Βίδα (+P4 × 15)		d*4	4
Κοχλίας στήριξης		e*4	2
Τάπα βίδας [0382]		f*4	3
Ιμάντας στήριξης		g*4	1
Βίδα (M6 × 18)
Ξυλόβιδα (M3,8 × 20) [0375]
Στήριγμα ηχείου (L)			1
Στήριγμα ηχείου (R)			1
Χάρτινος οδηγός			4*2
			3*3
Τανία			1

*1 Οι παραπάνω εικόνες αφορούν το μοντέλο SU-FL300M. Αυτές διαφέρουν από το μοντέλο SU-FL300L. Για το SU-FL300L, υπάρχουν δύο οδηγοί στην πλευρά του πλευρικού πυλώνα.
*2 Για το SU-FL300M, παρέχονται τέσσερα χάρτινα πατρόν.
*3 Για το SU-FL300L, παρέχονται τρία χάρτινα πατρόν.
*4 Οι συσκευασίες των μερών ἐχουν ετικέτες με τα γράμματα της αλφαβήτου.

Βεβαιωθείτε πριν τη συναρμολόγηση ότι έχετε ένα κατάλληλο κατσαβίδι Phillips για τις βίδες που προαναφέρθηκαν.

Βήμα 2: Συναρμολόγηση της βάσης της τηλεόρασης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν το καλώδιο τροφοδοσίας συμπιέξεται από άλλες συσκευές, ενδέχεται να προκληθεί βραχυκύκλωμα ή ηλεκτροπληξία. Εάν παραπατήσετε στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης, η βάση της τηλεόρασης ενδέχεται να ανατραπεί και να προκαλέσει τραυματισμούς.

Πριν τοποθετήσετε την τηλεόραση πάνω στη βάση, ακουμπήστε τη βάση της τηλεόρασης στο σημείο τοποθέτησης που έχετε επιλέξει.

Επειδή το βάρος της τηλεόρασης είναι μεγάλο, σας συνιστούμε να αποφασίσετε σχετικά με τη θέση τοποθέτησης εκ των προτέρων και να συναρμολογήσετε τη βάση της τηλεόρασης επί τόπου.

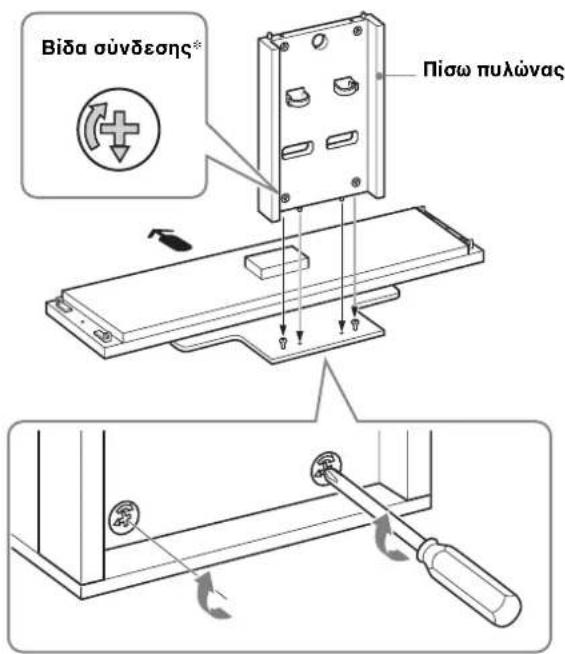

1 Προσαρτήστε τον πίσω πυλώνα στην επιφάνεια βάσης.

① Βιδώστε τις δύο παρεχόμενες βίδες σύνδεσης στην επιφάνεια βάσης.

Bīda σύνδεσης Επιφάνεια βάσης

Η κατεύθυνοη του βέλους δείχνει προς το εμπρός μέρος της βάσης της τηλεόρασης.

② Προσαρτήστε τον πίσω πυλώνα στην επιφάνεια βάσης και σφίξτε τις δύο βίδες σύνδεσης με κατσαβίδι.

Βίδα σύνδεσης* Πίσω πυλώνας

* Πρην τοποθετήσετε τον πίσω πελώνα, βεβαιωθείτε ότι το σημάδι ∇ δείχνει προς τα κάτω.

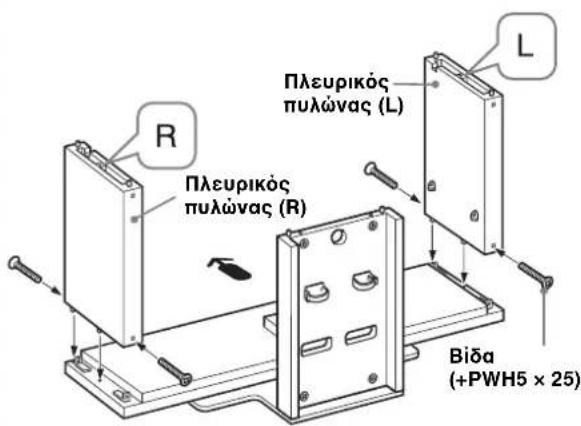

2 Προσαρτήστε τους πλευρικούς πυλώνες στην επιφάνεια βάσης.

Στερεώστε τους πλευρικούς πυλώνες και την επιφάνεια βάσης με τις τέσσερις παρεχόμενες βίδες (+PWH5 × 25).

R Πλευρικός πυλώνας (L) Πλευρικός πυλώνας (R) Bîða (+PWH5 × 25)

Σημείωση

Υπάρχουν διαφορές μεταξύ του αριστερού και του δεξιού πυλώνα. Βεβαιωθείτε ότι τοποθετείτε κάθε πυλώνα στη σωστή πλευρά.

3

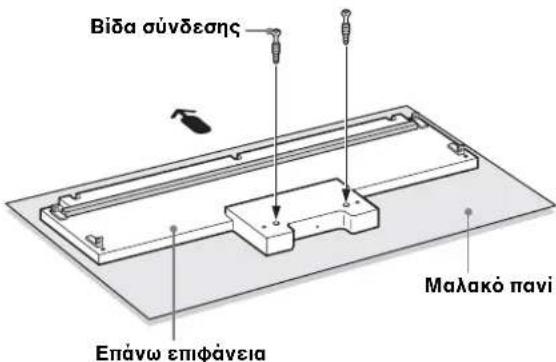

Προσαρτήστε την επάνω επιφάνεια.

① Βιδώστε τις δύο παρεχόμενες βίδες σύνδεσης στην επάνω επιφάνεια.

Bîda σύνδεσης Enávω επιφάνεια Malakó navi

Η παρακάτω εικόνα παρουσιάζει το μοντέλο SU-FL300M ως παράδειγμα. Για το SU-FL300L, υπάρχουν δύο ενισχυτικοί φάβδοι στην επάνω επιφάνεια.

Σημείωση

Για να αποτρέψετε τυχόν φθορά της γυαλιστερής επάνω επιφάνειας, καθαρίστε καλά την επιφάνεια εγγασίας και τοποθετήστε ένα μαλακό πανί.

② Ευθυγραμμίστε και εισάγετε τα στηρίγματα στερέωσης και των δύο πλευρών του καπακιού στα πλαϊνά.
③ Στερεώστε τους πλευρικούς πυλώνες με τις τέσσερις παρεχόμενες βίδες (+PWH5 × 25). Στερεώστε τις δύο βίδες σύνδεσης που απομένουν στο πίσω μέρος του πίσω πυλώνα.

Επάνω επιφάνεια Βίδα (+PWH5 × 25) Βίδα σύνδεσης*

* Ποιν τοποθετήσετε την επάνω επιφάνεια, βεβαιωθείτε ότι το σημάδι Δ δείχνει προς τα πάνω.

Σημείωση

Προσέξτε να μην πιαστούν τα δάκτυλά σας κατά την προσάρτηση της επάνω επιφάνειας.

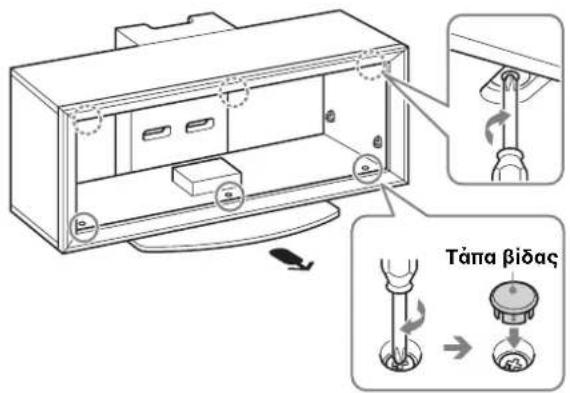

4 Προσαρτήστε τον εμπρός πίνακα στη βάση της τηλεόρασης.

① Ευθυγραμμίστε τους τρεις πείρους της βάσης της τηλεόρασης με τις τρεις οπές του εμπρός πίνακα.

Οπή πείρου Εμπρός πίνακας

② Περιστρέψτε τις ἐξι βίδες σύνδεσης της επάνω επιφάνειας και της επιφάνειας βάσης κατά τη φορά των δεικτών του ρολογιού για να στερεώστε τον εμπρός πίνακα. Κατόπιν, προσαρτήστε τα τρία παρεχόμενα καπάκια των βιδών στις τρεις βίδες του πάτου.

Tāna βiδας

Σημείωση

Βεβαιωθείτε ότι προσαρτάτε τον εμπρός πίνακα στη σωστή κατεύθυνση.

5 Προσαρτήστε το γυάλινο ράφι.

Εάν συνδέστε το σύστημα οικιακού κινηματογράφου στη βάση της τηλεόρασης, προσαρτήστε πρώτα το στήριγμα ηχείου. (Ανατρέξτε στην ενότητα "Εγκατάσταση του κεντρικού ηχείου (μόνο για συστήματα οικιακού κινηματογράφου)" στη σελίδα 14.)

① Τοποθετήστε το γυάλινο φάφι στο τέρμα έως ότου αγγίξει τον πίσω πυλώνα.

Ετικέτα προειδοποίησης Γυάλινο ράφι

Σημείωση

Προσαρτήστε το γυάλινο φάφι στη βάση της τηλεόρασης, με την ετικέτα προειδοποίησης που βρίσχεται εμπρός και δεξιά στραμμένη προς τα επάνω, όπως φαίνεται στην εικόνα.

② Σφίξτε τις τέσσερις βίδες στα πλαϊνά για να στερεώσετε το γυάλινο ράφι στη βάση της τηλεόρασης.

Βήμα 3: Προετοιμασία για την εγκατάσταση της τηλεόρασης

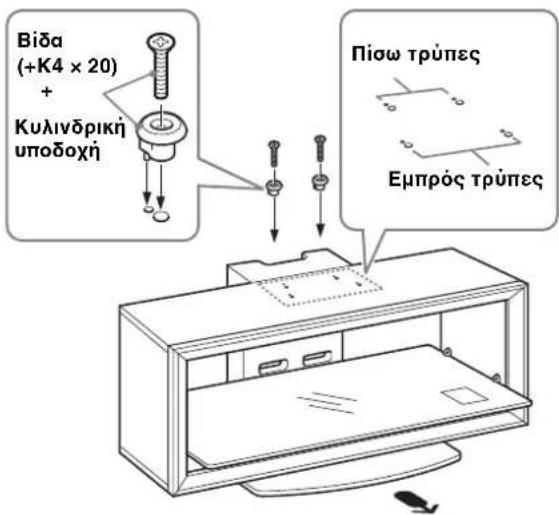

1 Προσαρτήστε τις κυλινδρικές υποδοχές στην επάνω επιφάνεια.

Προσαρτήστε τα κολάρα με τις παρεχόμενες βίδες (+K4 × 20).

Για μοντέλα που δεν καθορίζονται στη σελίδα 2:

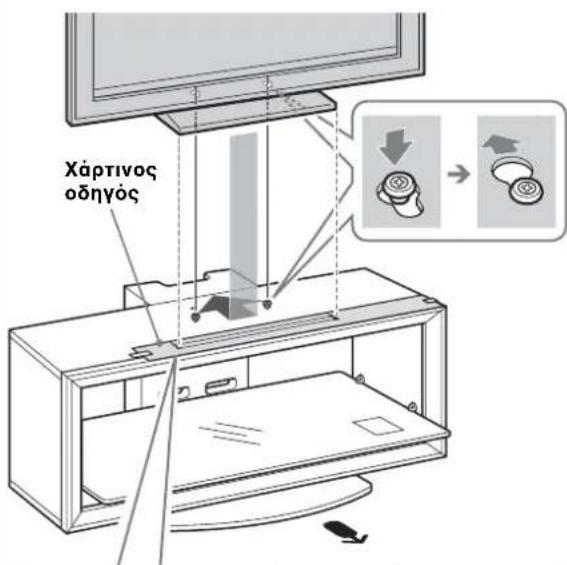

Χησιμοποιήστε τις εμπρός τούπες.

Για μοντέλα που καθορίζονται στη σελίδα 2:

Για περιστρεφόμενα μοντέλα*, χησιμοποιήστε τις πίσω βίδες. Για μη περιστρεφόμενα μοντέλα, χησιμοποιήστε τις εμπρός τρύπες.

Σημείωση

Ανατρέξτε στις οδηγίες λειτουργίας της τηλεόρασής σας για να ελέγξετε εάν η τηλεόρασή σας μπορεί να περιστρέφεται ή όχι.

* Η λειτουργία περιστροφής σας επιτρέλει να ρυθμίσετε τη γωνία προβολής της τηλεόρασης (αριστερά και δεξιά).

Βιδα (+K4 × 20) + Κυλινδρική υποδοχή Πίσω τρύπες Εμπρός τρύπες

2 Επικολλήστε τον παρεχόμενο χάρτινο οδηγό στην επάνω επιφάνεια.

①Επιλέξτε το παρεχόμενο πατρόν και ευθυγραμμίστε τις άκρες της δεξιά γωνίας του πατρόν με τη δεξιά γωνία του καπέλου.

Για μοντέλα που δεν καθορίζονται στη σελίδα 2:

Βεβαιωθείτε ότι ανατρέξατε στο φυλλάδιο που παρέχεται με την τηλεόρασή σας, και διαλέξτε το χάρτινο πατρόν που αντιστοιχεί στην τηλεόρασή σας.

Για μοντέλα που καθορίζονται στη σελίδα 2:

Διαλέξτε το χάρτινο πατρόν τυπωμένο με μαύρο μελάνι που αντιστοιχεί στο μέγεθος της οθόνης της τηλεόρασής σας.

②Κολλήστε με την παρεχόμενη ταινία τον χάρτινο οδηγό στην επάνω επιφάνεια.

Taivia SU-FLOOOO* Xártivos odnyós

Βήμα 4: Εγκατάσταση της τηλεόρασης

Αν δεν έχετε συνδέσει ήδη την τηλεόρασή σας, συνδέστε την με τη βάση επιτραπέζιας τοποθέτησης. Μόνον για τα μοντέλα που καθοφίζονται στη σελίδα 2, ακολουθήστε το τμήμα 1 της διαδικασίας στο βήμα 4.

1 Τοποθετήστε τη βάση περιστροφής στο κέντρο (Για περιστρεφόμενα μοντέλα μόνον).

Πριν εγκαταστήσετε την τηλεόραση, ευθυγραμμίστε την προεξοχή της βάσης περιστροφής με την εγκοπή στη βάση επιτραπέζιας τοποθέτησης.

Bášn peristroφής Προεξοχή Για περιστρεφόμενα μοντέλα μόνον

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν η βάση περιστροφής δεν ρυθμιστεί σωστά, η τηλεόραση δεν θα είναι τοποθετημένη με ασφάλεια και ενδέχεται να πέσει.

2 Τοποθετήστε την τηλεόραση στη βάση τηλεόρασης.

① Ταιριάξτε το περίγραμμα της επιτραπέζιας βάσης τοποθέτησης με το περίγραμμα της οθόνης και τα σημάδια των γωνιών στο χάρτινο πατρόν, έτοι ώστε οι τρύπες στο κάτω μέρος της επιτραπέζιας βάσης τοποθέτησης να ευθυγραμμίζονται με τα κολάρα που έχουν προσαρτηθεί στο μέρος 1 του βήματος 3.
② Σύρετε την τηλεόραση προς τα πίσω για να έρθει στη σωστή θέση.
③Αφαιρέστε τον χάρτινο οδηγό στην επάνω επιφάνεια.

Xártivos odnyós

Μόνον για τα περιστρεφόμενα μοντέλα που καθορίζονται στη σελίδα 2

A To λευκό σημάδι στη γωνία εἶναι για περιστοεφόμενα μοντέλα.

B To μαύρο σημάδι στη γωνία είναι για μη περιστρεφόμενα μοντέλα.

Σημείωση

Για ιδιοκτήτες οθονών 37/40 ιντοών, ανεξάρτητα αν η τηλεύραση είναι περιστρεφόμενη ἡ όχι, ευθυγραμμίστε την επιτραπέξια βάση στήριξης με το σημάδι της μαύρης γωνίας. (Δεν υπάρχει σημάδι άσπρης γωνίας στον χάρτινο οδηγό για 37/40 ίντοες.)

3

Προσαρτήστε τους κοχλίες στήριξης.

Στερεώστε τους δύο παρεχόμενους κοχλίες στήριξης στο πίσω μέρος της τηλεόρασης.

Κοχλίας στήριξης

Σημείωση

Αν δεν χοησιμοποιηθούν οι δύο κοχλίες στήριξης για να στερεωθεί η τηλεόραση, αυτή μπορεί να πέσει και να προχαλέσει τραυματισμό.

Βήμα 5: Μέτρα ασφαλείας για την αποφυγή ανατροπής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι έχετε λάβει τα απαραίτητα μέτρα ώστε να αποτραπεί η πτώση της βάσης της τηλεόρασης και η τυχόν πρόκληση τραυματισμού ή ζημιάς.

1

Προσαρτήστε τον ιμάντα υποστήριξης.

①Βιδώστε τον ιμάντα στήριξης στη βάση της τηλεόρασης με την παρεχόμενη ξυλόβιδα και κατσαβίδι.
② Προσαρτήστε τον ιμάντα στήσιξης του στη βάση επιτραπέζιας τοποθέτησης, και βιδώστε τον ιμάντα με την παρεχόμενη βίδα χρησιμοποιώντας ένα κέρμα, κλπ.
③ Ρυθμίστε το μήκος τεντώνοντας τον ιμάντα υποστήριξης ενώ κρατάτε τη βάση επιτραπέξιας τοποθέτησης.

2 Συνδέστε τα καλώδια.

Περάστε τα καλώδια από τις θήκες των καλωδίων και τις οπές του πίσω πυλώνα.

Εάν τα καλώδια δεν τοποθετηθούν σωστά, ενδέχεται να τρυπήσουν και να καταστραφούν και να προκαλέσουν ηλεκτροπληξία κ.λπ.

3 Στερεώστε την τηλεόραση στον τοίχο.

Ετοιμάστε ένα δυνατό σχοινί ή αλυσίδα που διατίθεται στο εμπόριο και έναν βραχίονα επιτοίχιας στερέωσης για τον σκοπό αυτό.

① Στερεώστε τον βραχίονα επιτοίχιας στερέωσης σε γερό τοίχο.

② Περάστε το σχοινί ή την αλυσίδα και από τις δύο τρύπες των κοχλιών στήριξης και εν συνεχεία σφίξτε την άλλη άκρη του σχοινιού ή της αλυσίδας στον βραχίονα επιτοίχιας στερέωσης.

Δυνατό σχοινί ή αλυσίδα

① ② Βραχίονας επιτοίχιας στερέωσης

Τεχνικά χαρακτηριστικά

Σημείωση για τη φέρουσα ικανότητα

Μην τοποθετείτε εξοπλισμό στο γυάλινο οάφι που υπερβαίνει το μέγιστο επιτρεπόμενο βάρος του, διότι ενδέχεται να σπάσει και να προκαλέσει τραυματισμό.

		SU-FL300M SU-FL300L
Διαστάσεις: mm	A1	.035 1.280
	B5	.03 503
	C4	.85 518
	D8	.95 1.140
	E3	.303 303
	F4	.418 468
	G1	.46 146
	H1	.120 130
	I2	.272 340
Βάρος: 35 kg 52 kg

Η σχεδίαση και τα τεχνικά χαρακτηριστικά ενδέχεται να αλλάξουν χωφίς προειδοποίηση.

Εγκατάσταση του κεντρικού ηχείου (μόνο για συστήματα οικιακού κινηματογράφου)

Το μοντέλο κεντρικού ηχείου SS-CT71/CNP2200 αφορά τα παρακάτω μοντέλα συστημάτων οικιακού κινηματογράφου:

DAV-HDX665 HT-SF2000

DAV-HDX466 HT-SF1200

DAV-HDX465 HT-SF1100

DAV-HDX267W DAV-DZ750K

DAV-HDX266 DAV-DZ630

DAV-HDX265 DAV-DZ556KB

DAV-HDZ235 DAV-DZ555K

DAV-DZ555M

DAV-DZ530

DAV-DZ250KW

DAV-DZ250K

DAV-DZ250M

DAV-DZ231

DAV-DZ230

DAV-DZ151KB

DAV-DZ150K

Το μοντέλο κεντρικού ηχείου SS-CT72/CT74 αφορά τα παρακάτω μοντέλα συστημάτων οικιακού κινηματογράφου:

DAV-HDX900W DAV-DZ1000

• Τα παραπάνω προϊόντα ενδέχεται να αλλάξουν χωρίς προειδοποίηση, μπορεί να μην είναι διαθέσιμα ή να έχει διακοπεί η παραγωγή τους.
- Μερικά μοντέλα ενδέχεται να μην είναι διαθέσιμα σε ορισμένες περιοχές.

Πριν προσαρτήσετε το στήριγμα ηχείου:

Για SS-CT71/CNP2200, τα σημάδια Η-L/H-R πρέπει να είναι στραμμένα προς τα εμπρός. (τα σημάδια Η-L είναι για την αριστερή πλευρά και τα Η-R είναι για την δεξιά.)

Για SS-CT72/CT74, τα σημάδια S-L/S-R πρέπει να είναι στραμμένα προς τα εμπρός. (τα σημάδια S-L είναι για την αριστερή πλευρά και τα S-R είναι για την δεξιά.)

Bîda στηρίγματος ηχείου για SS-CT72/CT74 Bîda στηρίγματος ηχείου για SS-CT71/CNP2200

1 Προσαρτήστε το στήριγμα ηχείου.

Στερεώστε κάθε στήριγμα ηχείου με τις παρεχόμενες βίδες (+P4 × 15) (δύο βίδες για το καθένα για αριστερά/δεξιά) στην κάτω πλευφά της επάνω επιφάνειας.

Κεντρικό ηχείο: SS-CT71/CNP2200

Στήριγμα ηχείου Biða (+P4 × 15)

Κεντρικό ηχείο: SS-CT72/CT74

Στήριγμα ηχείου Biδα (+P4 x 15)

2 Κρεμάστε το κεντρικό ηχείο στη βίδα στηρίγματος όπως στην εικόνα.

Κεντρικό ηχείο
