Producttype	TV-standaard
Merk	Sony
Model	SU-FL300M
Afmetingen (L × B × H)	1035 × 503 × 120 mm
Nettogewicht	35 kg
Hoofdmateriaal	Gehard glas en staal
Kleur	Zwart
Maximaal belastbaar gewicht van de glasplaat	30 kg
Type compatibele televisies	Specifieke Sony LCD-modellen (zie handleiding)
Rotatie	Mogelijk voor sommige modellen (draaibaar)
Belangrijkste functies	TV-standaard met glasplaat, kabelbeheer, haken voor Home Theatre center speaker
Onderhoud en reiniging	Zachte, droge doek; hardnekkige vlekken met neutrale zeep, daarna afdrogen
Veiligheid	Wandverankering verplicht met ankerbouten en steunriem; overschrijd het gewicht van de plank niet; niet klimmen of leunen
Installatie	Voorbehouden aan een erkende Sony-technicus; vereist minimaal twee personen
Inbegrepen accessoires	Steunriem, ankerbouten, schroeven, moffen, doppen, papieren sjabloon, plakband
Repareerbaarheid	Niet door gebruiker te repareren; neem contact op met Sony-service
Garantie	Raadpleeg de algemene voorwaarden van Sony

Veelgestelde vragen - SUFL300M SONY

Welke televisies zijn compatibel met de SU-FL300M-standaard?

De standaard is ontworpen voor de Sony-modellen die in de handleiding staan vermeld, met name de KDL-xx en KLV-xx series (bijv. KDL-46W3500, KDL-40D2600). Voor niet-vermelde modellen raadpleegt u de handleiding van uw televisie.

Kan ik de standaard zelf installeren?

Sony adviseert installatie door een erkende technicus omdat het apparaat zwaar is en veiligheidsmaatregelen vereist. Installatie door een niet-professional kan letsel of schade veroorzaken.

Wat is het maximale gewicht dat de glasplaat kan dragen?

De glasplaat kan tot 30 kg dragen. Plaats geen zwaardere voorwerpen om breuk van het glas te voorkomen.

Kan de standaard de televisie laten draaien?

Ja, voor draaibare televisiemodellen (aangegeven in de handleiding) maakt de standaard het mogelijk om de kijkhoek naar links en rechts aan te passen. Gebruik de achterste gaten voor de moffen tijdens de installatie.

Hoe bevestig ik de televisie aan de muur om kantelen te voorkomen?

Gebruik de meegeleverde steunriem: schroef deze op de tafelstandaard en bevestig deze aan de muur met een touw of ketting en muurbeugels (niet meegeleverd). De ankerbouten aan de achterkant van de televisie dienen om het touw vast te maken.

Welke soorten kabels kan ik door de standaard leiden?

De standaard heeft kabelgoten en gaten in de achterste pilaar om stroomkabels, HDMI, enz. te organiseren. Vermijd het knellen van kabels om kortsluiting te voorkomen.

Hoe reinig ik de tv-standaard?

Gebruik een zachte, droge doek. Voor hardnekkige vlekken een licht vochtige doek met neutrale zeep, daarna afdrogen met een droge doek. Gebruik geen verdunner of benzine.

Kan ik een center speaker op deze standaard installeren?

Ja, dankzij de meegeleverde luidsprekerhaken. Ze zijn geschikt voor specifieke Sony Home Theatre-modellen (SS-CT71/CNP2200 of SS-CT72/CT74). Volg de montage-instructies.

Wat moet ik doen als het glas van de standaard barst?

Gebruik de standaard niet als deze gebarsten is: het glas kan breken en de televisie laten vallen, wat ernstig letsel kan veroorzaken. Neem contact op met de Sony-klantenservice voor vervanging.

Heeft de standaard garantie?

De garantie is afhankelijk van de algemene voorwaarden van Sony. Raadpleeg de handleiding of neem contact op met uw dealer voor meer informatie.

GEBRUIKSAANWIJZING SUFL300M SONY

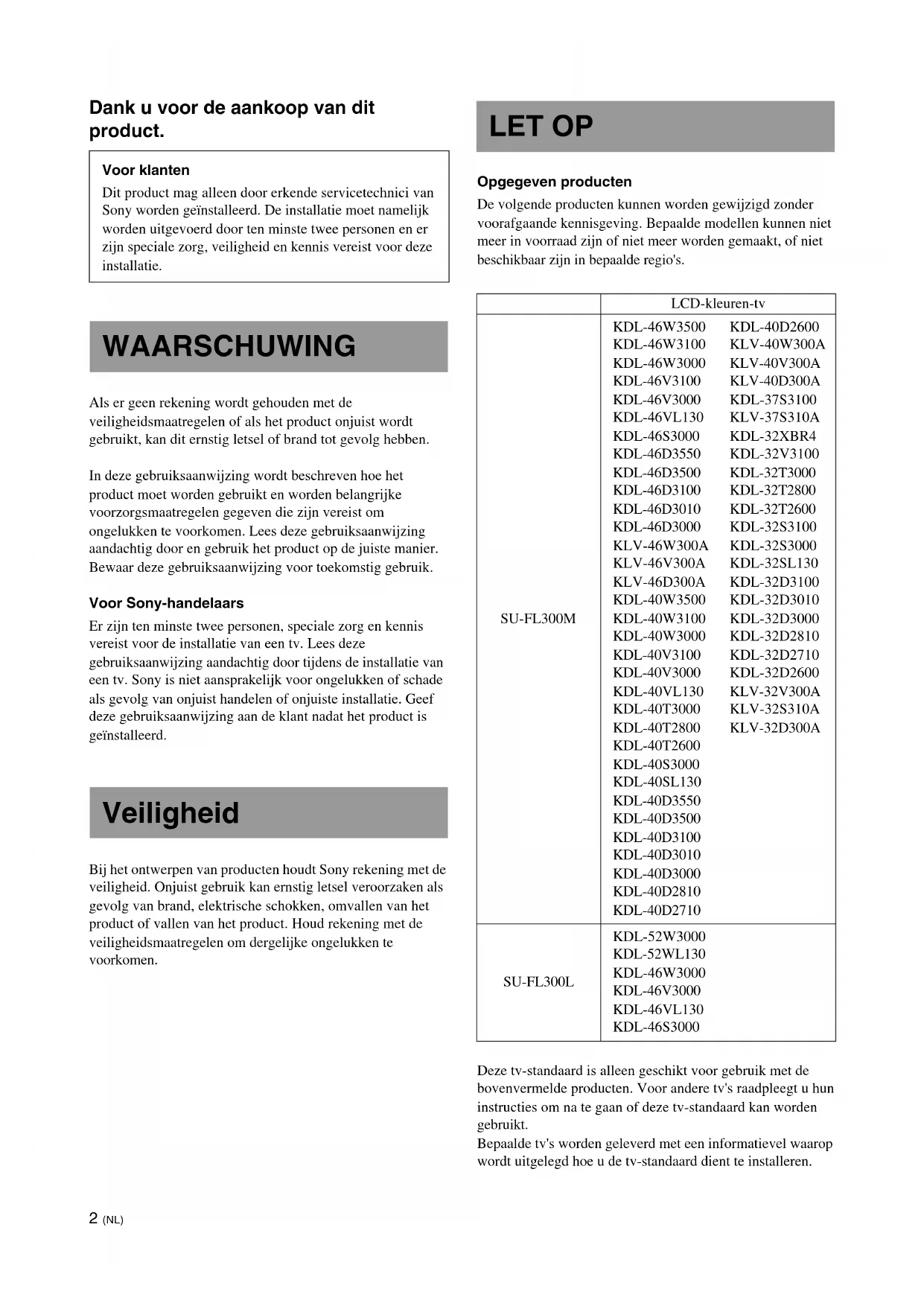

Dank u voor de aankoop van dit product.

Voor klanten

Dit product mag alleen door erkende servicetechnici van Sony worden geïnstalleerd. De installatie moet namelijk worden uitgevoerd door ten minste twee personen en er zijn speciale zorg, veiligheid en kennis vereist voor deze installatie.

WAARSCHUWING

Als er geen rekening wordt gehouden met de veiligheidsmaatregelen of als het product onjuist wordt gebruikt, kan dit ernstig letsel of brand tot gevolg hebben.

In deze gebruiksaanwijzing wordt beschreven hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die zijn vereist om ongelukken te voorkomen. Lees deze gebruiksaanwijzing aandachtig door en gebruik het product op de juiste manier. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.

Voor Sony-handelaars

Er zijn ten minste twee personen, speciale zorg en kennis vereist voor de installatie van een tv. Lees deze gebruiksaanwijzing aandachtig door tijdens de installatie van een tv. Sony is niet aansprakelijk voor ongelukken of schade als gevolg van onjuist handelen of onjuiste installatie. Geef deze gebruiksaanwijzing aan de klant nadat het product is geïnstalleerd.

Veiligheid

Bij het ontwerpen van producten houdt Sony rekening met de veiligheid. Onjuist gebruik kan ernstig letsel veroorzaken als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product. Houd rekening met de veiligheidsmaatregelen om dergelijke ongelukken te voorkomen.

LET OP

Opgegeven producten

De volgende producten kunnen worden gewijzigd zonder voorafgaande kennisgeving. Bepaalde modellen kunnen niet meer in voorraad zijn of niet meer worden gemaakt, of niet beschikbaar zijn in bepaalde regio's.

	LCD-kleuren-tv
SU-FL300M	KDL-46W3500	KDL-40D2600
	KDL-46W3100	KLV-40W300A
	KDL-46W3000	KLV-40V300A
	KDL-46V3100	KLV-40D300A
	KDL-46V3000	KDL-37S3100
	KDL-46VL130	KLV-37S310A
	KDL-46S3000	KDL-32XBR4
	KDL-46D3550	KDL-32V3100
	KDL-46D3500	KDL-32T3000
	KDL-46D3100	KDL-32T2800
	KDL-46D3010	KDL-32T2600
	KDL-46D3000	KDL-32S3100
	KLV-46W300A	KDL-32S3000
	KLV-46V300A	KDL-32SL130
	KLV-46D300A	KDL-32D3100
	KDL-40W3500	KDL-32D3010
	KDL-40W3100	KDL-32D3000
	KDL-40W3000	KDL-32D2810
	KDL-40V3100	KDL-32D2710
	KDL-40V3000	KDL-32D2600
	KDL-40VL130	KLV-32V300A
	KDL-40T3000	KLV-32S310A
	KDL-40T2800	KLV-32D300A
	KDL-40T2600
	KDL-40S3000
	KDL-40SL130
	KDL-40D3550
	KDL-40D3500
	KDL-40D3100
	KDL-40D3010
	KDL-40D3000
	KDL-40D2810
	KDL-40D2710
SU-FL300L	KDL-52W3000
	KDL-52WL130
	KDL-46W3000
	KDL-46V3000
	KDL-46VL130
	KDL-46S3000

Deze tv-standaard is alleen geschikt voor gebruik met de bovenvermelde producten. Voor andere tv's raadpleegt u hun instructies om na te gaan of deze tv-standaard kan worden gebruikt.

Bepaalde tv's worden geleverd met een informatievel waarop wordt uitgelegd hoe u de tv-standaard dient te installeren.

WAARSCHUWING

Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit leiden tot ernstig letsel of de dood als gevolg van brand, elektrische schokken of omvallen van het product.

Producten mogen alleen worden geïnstalleerd door erkende servicetechnici van Sony.

De tv en de tv-standaard zijn erg zwaar; als niet-bevoegde personen de installatie uitvoeren, kan dit ernstig letsel veroorzaken.

Neem voldoende maatregelen om te voorkomen dat de tv-standaard omvalt.

Als u dit niet doet, kan de tv omvallen en letsel veroorzaken. Veranker de tv aan een muur of iets dergelijks om te voorkomen dat deze omvalt.

Installeer de tv-standaard op een stevige, vlakke ondergrond.

Installeer de tv-standaard niet zodat deze overhelt naar een kant. Als u dit wel doet, kan de tv-standaard omvallen of kan de tv vallen. Dit kan letsel en schade veroorzaken.

Als u de tv-standaard op een zachte ondergrond, zoals een mat of een kleed, plaatst, legt u eerst een plank op de gewenste plaats.

Gebruik geen gebarsten tv-standaard.

Gebruik de tv-standaard niet als deze barsten vertoont. Het glas kan breken en ervoor zorgen dat de tv omvalt, wat ernstig letsel en schade kan veroorzaken.

Gebarsten tv-standaard

Leun niet op en hang niet aan de tv.

De tv-standaard kan omvallen of de tv kan vallen. Dit kan ernstig letsel of de dood tot gevolg hebben.

Laat kinderen niet op de tv-standaard klimmen of tussen de planken kruipen.

Als kinderen op de tv-standaard klimmen of tussen de planken kruipen, kan dit ernstig letsel of de dood tot gevolg hebben als het glas breekt of de tv-standaard of de tv omvalt.

Stap niet op de tv-standaard.

U kunt vallen of het glas kan breken en letsel veroorzaken.

Dek de ventilatieopeningen van de tv niet af.

Als u de ventilatieopeningen afdekt (bijvoorbeeld met een doek) kan de tv oververhit raken. Dit kan brand tot gevolg hebben.

Zorg ervoor dat het netsnoer en de verbindingskabel niet beklemd raken.

- Zorg ervoor dat het netsnoer en de verbindingskabel niet beklemd raken wanneer u de tv op de tv-standaard bevestigt. Als het netsnoer of de verbindingskabel is beschadigd, kan dit brand of elektrische schokken tot gevolg hebben.

- Zorg ervoor dat u niet op het netsnoer of de verbindingskabel gaat staan wanneer u de tv-standaard verplaatst. Het netsnoer of de verbindingskabel kan worden beschadigd. Dit kan brand of elektrische schokken tot gevolg hebben.

Verplaats de tv-standaard niet met de tv eraan bevestigd of wanneer er zich aangesloten apparaten in bevinden.

Als u de tv-standaard verplaatst met de tv eraan bevestigd, kunt u uw rug bezeren of de tv-standaard kan omvallen en ernstige letsels veroorzaken. De aangesloten apparaten die zich binnenin bevinden, kunnen vallen en de glasplaat doen breken of andere onderdelen beschadigen

LET OP

Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

Plaats geen andere apparaten dan de opgegeven producten op de standaard.

• Deze tv-standaard is alleen geschikt voor gebruik met de opgegeven producten. Als u andere apparaten dan de opgegeven producten plaatst, kunnen deze vallen of breken. Dit kan letsel tot gevolg hebben.
• Plaats geen voorwerpen, zoals vazen, aardewerk, enz. op de tv-standaard.
• Breng geen wijzigingen aan de tv-standaard aan.
• Plaats geen hete voorwerpen op de tv-standaard. Door deze hitte kan de tv-standaard verkleuren of vervormen.
• Plaats geen voorwerpen op de tv-standaard die het glas kunnen beschadigen.

Zorg dat u de tv goed vastzet.

Bevestig de tv op de tv-standaard met de bijgeleverde ankerbevestigingen. Als de tv niet stevig is bevestigd, kan de tv of de tv-standaard vallen en letsel veroorzaken.

Oefen geen druk uit op het glas en stel het niet bloot aan harde schokken.

Oefen geen druk uit op de tv-standaard met uw hand tijdens het installeren van de tv. Sla niet op de tv-standaard met harde voorwerpen, zoals een schroevendraaier. Het glas kan breken en letsel veroorzaken.

De tv-standaard verplaatsen

Als u de tv-standaard alleen probeert te verplaatsen of zonder de juiste procedure te volgen, kan dit letsel veroorzaken. Volg het onderstaande advies om dit te voorkomen.

• Zorg ervoor dat twee of meer personen de tv-standaard dragen. Enkel nadat u de tv hebt verplaatst, kunt u de aangesloten apparaten en de glasplaat verplaatsen.
• Sleep de tv-standaard niet over de vloer. De basisonderdelen van de tv-standaard kunnen loskomen en de vloer beschadigen.
• Zorg ervoor dat uw handen of voeten niet beklemd raken onder de bodemplaat.
• Neem de glasplaat niet vast als u de tv-standaard verplaatst.

Stel het glas niet bloot aan schokken.

Deze tv-standaard is gemaakt van getemperd glas, maar u moet toch voorzichtig zijn. Als het glas breekt, kunnen glassplinters letsel veroorzaken. U moet de volgende voorzorgsmaatregelen dus in acht nemen.

• Sla niet tegen het glas en laat geen voorwerpen met scherpe punten op het glas vallen. Vermijd erge schokken.

- Kras niet op het glas en duw niet met scherpe voorwerpen tegen het glas.

- Laat geen harde voorwerpen, zoals een stofzuiger, tegen de randen van het glas stoten.

Opmerking over draagcapaciteit

Plaats geen apparaten op de tv-standaard die het maximale gewicht per plank overschrijden, zoals aangeduid in de afbeelding. Anders kunnen de planken breken.

30 kg

Opmerkingen over de installatie

• Wanneer u de tv-standaard monteert, leg dan de verpakking op de vloer om beschadiging van de vloer te voorkomen.
• Installeer de tv-standaard op een stevige, vlakke ondergrond. Installeer de tv-standaard niet onder een hoek of schuin. Houd rekening met de volgende voorzorgsmaatregelen om dit te voorkomen.
• Installeer de tv-standaard niet op een plaats waar deze wordt blootgesteld aan direct zonlicht of in de buurt van de verwarming.
• Installeer de tv-standaard niet op een hete of vochtige plaats of buiten.

Opmerking over het gebruik

U kunt de tv-standaard schoon houden door deze regelmatig schoon te vegen met een droge, zachte doek. U kunt hardnekkige vlekken verwijderen met een doek die licht is bevochtigd met een mild zeepsopje. Veeg het gebied vervolgens droog met een droge, zachte doek. Gebruik geen chemicaliën, zoals thinner of benzine, omdat deze de afwerking van de tv-standaard kunnen aantasten.

Voor Sony-handelaars

Lees de bovenstaande veiligheidsmaatregelen aandachtig door en houd voldoende rekening met de veiligheid tijdens het installeren, onderhouden, controleren en repareren van dit product.

Ten minste twee personen moeten het installatiewerk uitvoeren.

Ten minste twee personen moeten de tv op de tv-standaard plaatsen. Als één persoon het installatiewerk uitvoert, kan dit een ongeluk of letsel tot gevolg hebben. Houd kinderen uit de buurt tijdens de installatie.

Monteer de tv-standaard volgens de instructies.

Als een schroef niet stevig vastzit of eruit is gevallen, kan de tv-standaard omvallen. Dit kan schade en letsel veroorzaken.

Wees voorzichtig en bezeer uw handen en vingers niet tijdens de montage.

Wees voorzichtig en bezeer uw handen of vingers niet als u de tv op de tv-standaard installeert.

Installeer de tv volgens de instructies.

Draai de schroeven stevig vast. Als de tv niet stevig is bevestigd, kan deze vallen en letsel veroorzaken.

Stap 1: De onderdelen controleren

Naam Aantal
Bovenplaat			1
Bodemplaat			1
Zijstaander (L)*1			1
Zijstaander (R)*1			1
Achterstaander			1
Voorpaneel			1
Glasplaat			1
Schroef (+PWH5 × 25)		a*4	8
Schroef (+K4 × 20) + mof		b*4	2
Sluitnokschroef		c*4	4
Schroef (+P4 × 15)		d*4	4
Ankerbout		e*4	2
Schroefdop		f*4	3
Ondersteuningsriem		g*4	1
Schroef (M6 × 18)
Houtschroef (M3,8 × 20)	[SK23]
Luidsprekerhaak (L)			1
Luidsprekerhaak (R)			1
Papieren sjabloon			4*2
			3*3
Tape			1

*1 De bovenstaande illustraties zijn voor SU-FL300M. Dit verschilt van SU-FL300L. Voor SU-FL300L zijn er twee uitsparingen op de zijkant van de zijstaander.
*2 Voor SU-FL300M zijn er vier papieren sjablonen voorzien.
*3 Voor SU-FL300L zijn er drie papieren sjablonen voorzien.
*4 De zakjes met onderdelen zijn alfabetisch gelabeld.

Houd een kruiskopschroevendraaier bij de hand die geschikt is voor de schroeven die hierboven worden beschreven.

Stap 2: De tv-standaard monteren

WAARSCHUWING

Als het netsnoer beklemd raakt onder of tussen onderdelen van de apparatuur, kan dit kortsluiting of elektrische schokken tot gevolg hebben. Als u over het netsnoer of de verbindingskabel struikelt, kan de tv-standaard omvallen. Dit kan letsel tot gevolg hebben.

Bepaal eerste de installatieplaats en leg de tv-standaard neer voordat u de tv installeert.

Aangezien de tv zwaar is, kunt u het beste eerst bepalen waar u deze wilt installeren en de tv-standaard ter plaatse monteren.

1 Maak de achterstaander vast aan de bodemplaat.

① Draai de twee bijgeleverde sluitnokschroeven vast op de bodemplaat.

Sluitnokschroef Bodemplaat

De richting van de pijl duidt de voorkant van de tv-standaard aan.

② Bevestig de achterstaander aan de bodemplaat en draai de twee sluitnokken vast met een schroevendraaier.

Sluitnok* Achterstaander

* Voordat u de achterstaander bevestigt, dient u ervoor te zorgen dat de aanduiding ∇ naar beneden wijst.

2 Maak de zijstaanders vast aan de bodemplaat.

Maak de zijstaanders en de bodemplaat stevig vast met de vier bijgeleverde schroeven (+PWH5 × 25).

Zijstaander (L) R Zijstaander (R) L Schroef (+PWH5 × 25)

Opmerking

Er zijn verschillen tussen de linker- en rechterstaanders. Installeer elke staander aan de juiste kant.

3

Bevestig de bovenplaat.

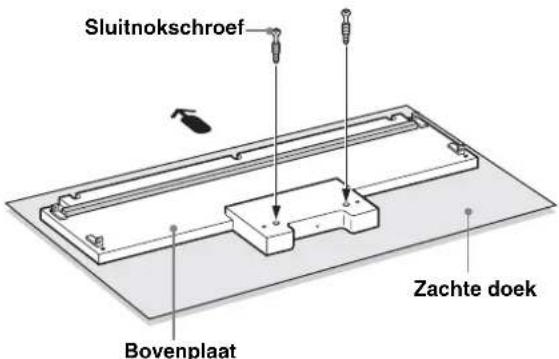

① Draai de twee bijgeleverde sluitnokschroeven vast op de bovenplaat.

Sluitnokschroef Bovenplaat Zachte doek

De bovenstaande illustratie toont de SU-FL300M als voorbeeld. Voor SU-FL300L zijn er twee verstevigingsbalken op de bovenplaat.

Opmerking

Om te voorkomen dat het glanzende oppervlak van de bovenplaat beschadigd wordt, reinigt u best het werkoppervlak en bedekt u het met een zachte doek.

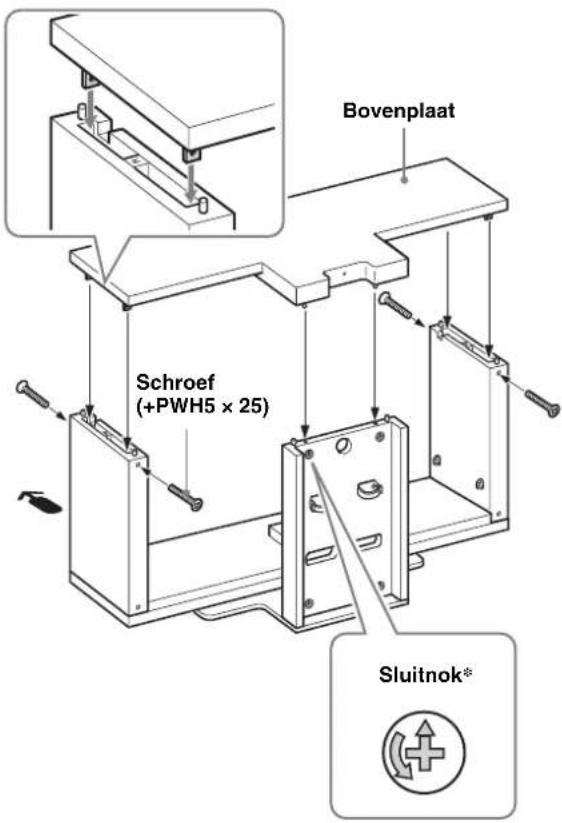

②Lijn de beugels aan beide kanten van de bovenplaat uit en bevestig ze tegen de zijstaanders.
③ Bevestig de zijstaanders met de vier bijgeleverde schroeven (+PWH5 × 25). En bevestig de twee overblijvende sluitnokken aan de achterkant van de achterstaander.

Bovenplaat Schroef (+PWH5 x 25) Sluitnok*

* Voordat u de bovenplaat bevestigt, dient u ervoor te zorgen dat de aanduiding Δ naar boven wijst.

Opmerking

Zorg ervoor dat uw vingers niet geklemd raken bij het bevestigen van de bovenplaat.

4

Bevestig het voorpaneel op de tv-standaard.

①Lijn de drie pennen van de tv-standaard uit met de drie gaten in het voorpaneel.

Pengat Voorpaneel

② Draai de zes sluitnokschroeven op het boven- en bodemplaat rechtsom om het voorpaneel te bevestigen. Bevestig vervolgens de drie bijgeleverde schroefdoppen op de drie onderste schroeven.

Schroefdop

Opmerking

Bevestig het voorpaneel in de juiste richting.

5

Bevestig de glasplaat.

Bevestig eerst de luidsprekerhaken als u het home cinema-systeem op de standaard aansluit. (Raadpleeg "De middenluidspreker installeren (Alleen voor home cinema-systemen)" op pagina 12.)

①Duw de glasplaat volledig tot tegen de achterstaander.

Waarschuwingslabel Glasplaat

Opmerking

Plaats de glasplaat op de tv-standaard met het waarschuwingslabel rechts vooraan naar boven gericht, zoals in het voorbeeld.

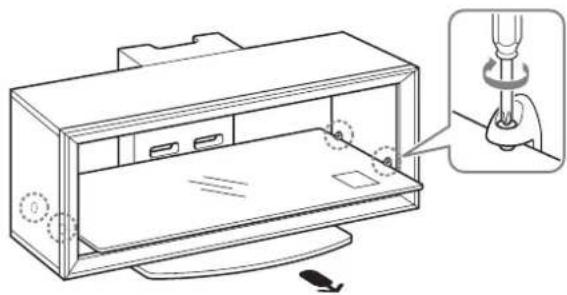

②Draai de vier schroeven aan de zijstaanders vast om de glasplaat aan de tv-standaard te bevestigen.

Stap 3: De installatie van de tv voorbereiden

1

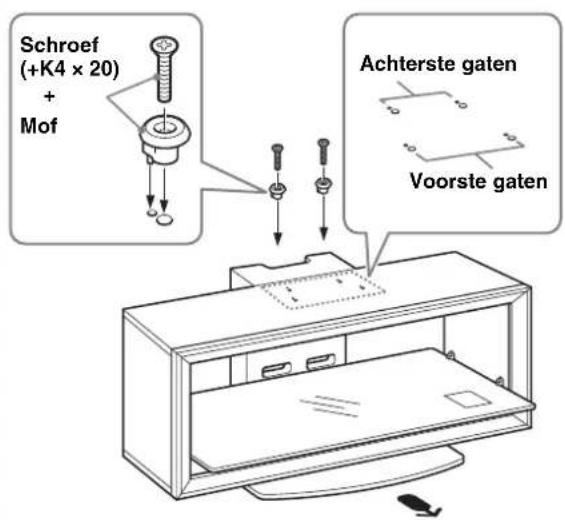

Bevestig de moffen op de bovenplaat.

Bevestig de moffen met de bijgeleverde schroeven (+K4 × 20).

Voor modellen die niet worden weergegeven op pagina 2:

Gebruik de voorste gaten.

Voor modellen die worden weergegeven op pagina 2:

Voor modellen van het draaitype*, gebruikt u de achterste gaten; voor modellen van een ander type gebruikt u de voorste gaten.

Opmerking

Raadpleeg de instructies bij de tv om te weten of uw tv kan draaien of niet.

* Met de draaifunctie kunt u de kijkhoek van de tv aanpassen (links en rechts).

Schroef (+K4 x 20) + Mof Achterste gaten Voorste gaten

2

Plak het bijgeleverde papieren sjabloon op de bovenplaat.

① Kies de bijgeleverde papieren sjabloon en lijn de rechterhoek van de papieren sjabloon uit met de rechterhoek van de bovenplaat.

Voor modellen die niet worden weergegeven op pagina 2:

Raadpleeg de brochure die u bij de tv vindt en kies de papieren sjabloon met hetzelfde formaat als uw tv-scherm.

Voor modellen die worden weergegeven op pagina 2:

Kies de papieren sjabloon die in zwarte inkt is afgedrukt met hetzelfde formaat als uw tv-scherm.

② Plak het papieren sjabloon op de bovenplaat met de bijgeleverde tape.

Papieren sjabloon Tape SU-FLOOOO®

Stap 4: De tv installeren

Bevestig uw tv aan de tafelstandaard, als dat nog niet gebeurd is.

Als uw tv een draaimodel is (zie pagina 2), volg dan procedure in deel 1 van stap 4.

1

Pas de positie van de draaiplaat aan in het midden (Alleen voor draaimodellen).

Lijn voordat u de tv installeert het uitsteeksel op de draaiplaat uit met de inkeping in de tafelstandaard.

Draaiplaat Uitsteeksel Alleen voor draaimodellen

WAARSCHUWING

Als de draaiplaat niet correct wordt aangepast, kunt u de tv niet stevig installeren en kan deze vallen.

2 Installeer de tv op de tv-standaard.

1 Zorg ervoor dat de vorm van de tafelstandaard overeenkomt met de vorm van uw tv-scherm en de hoekaanduidingen van de papieren sjabloon, zodat de gaten onderaan de tafelstandaard overeenkomen met de moffen die u hebt bevestigd in deel 1 van stap 3.
②Schuif de tv terug tot deze op zijn plaats staat.
③ Verwijder het papieren sjabloon van de bovenplaat.

Papieren sjabloon

Enkel voor de draaimodellen die worden weergegeven op pagina 2

A De witte hoekaanduiding is voor draaimodellen.
B De zwarte hoekaanduiding is voor niet-draaimodellen.

Opmerking

Voor tv's met een formaat van 37/40 inch, ongeacht of het een draaimodel is of niet, dient u de tafelstandaard uit te lijnen met de zwarte hoekaanduiding. (Er staat geen witte hoekaanduiding op het papieren sjabloon voor 37/40 inch.)

3 Bevestig de ankerbouten.

Bevestig de twee bijgeleverde ankerbouten op de achterkant van de tv.

Als u de tv niet met de twee ankerbouten vastmaakt, kan deze vallen en letsel veroorzaken.

Stap 5: Veiligheidsmaatregelen om omvallen te voorkomen

WAARSCHUWING

Neem voldoende maatregelen om te voorkomen dat de tv-standaard omvalt en zo letsel of schade veroorzaakt.

1 Bevestig de ondersteuningsriem.

1 Bevestig de ondersteuningsriem aan de tv-standaard met de bijgeleverde houtschroef met de schroevendraaier.
②Bevestig de ondersteuningsriem aan de tafelstandaard en schroef de riem vast met de bijgeleverde bevestigingsschroef met een munt, enz.
③Pas de lengte aan door de ondersteuningsriem aan te trekken terwijl u de tafelstandaard vasthoudt.

2 Sluit de kabels aan.

Steek de kabels door de kabelhouders en de gaten in de achterstaander.

Als de kabels niet correct worden geïnstalleerd, kunnen ze geklemd en beschadigd raken. Dat kan resulteren in elektrische schokken, enz.

3 Veranker de tv aan de muur.

Zorg vooraf voor een sterk touw of een ketting en een muurbevestigingsbeugel. Deze zijn in de handel verkrijgbaar.

①Maak de muurbevestigingsbeugel vast aan een stevige muur.
②Trek het touw of de ketting door beide openingen van de ankerbouten en maak vervolgens het andere einde van het touw of de ketting vast aan de muurbevestigingsbeugel.

Sterk touw of ketting

① ② Muurbevestigingsbeugel

Technische gegevens

Opmerking over draagcapaciteit

Plaats geen apparaten op de glasplaat die het maximale gewicht overschrijden. De glasplaat kan breken en letsel veroorzaken.

		SU-FL300M SU-FL300L
Afmetingen: mm	A	1.035 1.280
	B	503 503
	C	485 518
	D	95 1.140
	E	303 303
	F	418 468
	G	146 146
	H	120 130
	I	272 340
Gewicht: 35 kg 52 kg

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.

De middenluidspreker installeren (Alleen voor home cinema-systemen)

Het model SS-CT71/CNP2200 met middenluidspreker is voor de volgende modellen van home cinema-systemen:

DAV-HDX665 HT-SF2000

DAV-HDX466 HT-SF1200

DAV-HDX465 HT-SF1100

DAV-HDX267W DAV-DZ750K

DAV-HDX266 DAV-DZ630

DAV-HDX265 DAV-DZ556KB

DAV-HDZ235 DAV-DZ555K

DAV-DZ555M

DAV-DZ530

DAV-DZ250KW

DAV-DZ250K

DAV-DZ250M

DAV-DZ231

DAV-DZ230

DAV-DZ151KB

DAV-DZ150K

Het model SS-CT72/CT74 met middenluidspreker is voor de volgende modellen van home cinema-systemen:

DAV-HDX900W DAV-DZ1000

• De bovenvermelde producten kunnen worden gewijzigd zonder voorafgaande kennisgeving, zijn mogelijk niet meer in voorraad of worden mogelijk niet meer gemaakt.
• Bepaalde modellen zijn mogelijk niet beschikbaar in bepaalde regio's.

Voor de bevestiging van de luidsprekerhaak:

Voor SS-CT71/CNP2200 moeten de aanduidingen H-L/H-R naar voren gericht zijn. (H-L is voor de linkerkant, H-R is voor de rechterkant.) Voor SS-CT72/CT74 moeten de aanduidingen S-L/S-R naar voren gericht zijn. (S-L is voor de linkerkant, S-R is voor de rechterkant.)

Schroef voor de luidsprekerhaak voor SS-CT72/CT74 Schroef voor de luidsprekerhaak voor SS-CT71/CNP2200

1 Bevestig de luidsprekerhaak.

Bevestig elke luidsprekerhaak met de bijgeleverde schroeven (+P4 × 15) (twee schroeven elk voor links/rechts) aan de onderkant van de bovenplaat.

Middenluidspreker: SS-CT71/CNP2200

Luidspre- kerhaak Schroef (+P4 × 15)

Middenluidspreker: SS-CT72/CT74

Luidspre- kerhaak Schroef (+P4 x 15)

2 Hang de middenluidspreker op de schroeven van de haak zoals afgebeeld.

Middenluidspreker
