SU-52HX1 - TV-standaard SONY - Gratis gebruiksaanwijzing en handleiding

Producttype	TV-standaard
Merk	SONY
Model	SU-52HX1
TV-compatibiliteit	XBR-52HX90☐*, KDL-52HX90☐*, XBR-46HX90☐*, KDL-46HX90☐* (maart 2010)
Afmetingen (B x D x H)	1263 x 225 x 410 mm
Gewicht	9,6 kg
Verstelbare kantelhoek	0° of 6°
Materiaal	Staal (schatting)
Meegeleverde accessoires	Standaard, achterpaneel, montagekap, bevestigingsschroeven (5x zwart PSW5×16), kapschroef (1x zwart PSW5×16)
Aanbevolen aantal personen voor installatie	2
Benodigd gereedschap	Phillips-schroevendraaier (aanbevolen koppel 1,5 N·m)
Reiniging	Zachte, droge doek; neutrale zeep voor hardnekkige vlekken
Anti-kantelveiligheid	Wandmontage aanbevolen (voorziene opening)
Gebruikstemperatuur	Kamertemperatuur, vermijd direct zonlicht en warmtebronnen
Repareerbaarheid	Niet aanpasbaar; neem contact op met SONY voor onderdelen

Veelgestelde vragen - SU-52HX1 SONY

Welke televisies zijn compatibel met de SU-52HX1 standaard?

Deze standaard is ontworpen voor Sony-televisies uit de series XBR-52HX90/KDL-52HX90 (52 inch) en XBR-46HX90/KDL-46HX90 (46 inch). Controleer het exacte model op het etiket van de televisie.

Hoe installeer ik de televisie op de standaard?

Plaats eerst de standaard op een vlakke ondergrond. Installeer de televisie met hulp van een tweede persoon in de gleuf van de standaard en bevestig deze met de vier meegeleverde zwarte schroeven (PSW5×16). Draai aan met een koppel van ongeveer 1,5 N·m.

Kan ik de kanteling van de televisie aanpassen?

Ja, de standaard heeft een verstelbare kanteling tussen 0° en 6°. Verwijder hiervoor de voetkap, draai de drie schroeven los, verplaats het instelstuk naar de gewenste hoek en draai de schroeven weer vast.

Hoe reinig ik de tv-standaard?

Gebruik een zachte, droge doek. Voor hardnekkige vlekken de doek licht bevochtigen met neutrale zeep, afvegen en drogen met een droge doek. Gebruik geen verdunner, benzine of chemische producten.

Moet de standaard aan de muur worden bevestigd?

Ja, om kantelen te voorkomen, gebruikt u de voorziene opening aan de achterzijde van de standaard om deze stevig aan de muur te bevestigen. Volg de instructies in de handleiding van de televisie.

Hoeveel personen zijn nodig voor de installatie?

De installatie moet door ten minste twee personen worden uitgevoerd om ongelukken te voorkomen en een veilige hantering van de televisie te garanderen.

Wat te doen als de standaard instabiel lijkt?

Controleer of de standaard op een vlakke en stevige ondergrond staat. Als de vloer zacht is (tapijt), plaats er dan een stijve plaat onder. Zorg ervoor dat de schroeven goed vastzitten en dat de televisie correct is bevestigd.

Kan ik deze standaard gebruiken voor een televisie van een ander merk?

Nee, deze standaard is specifiek ontworpen voor de vermelde Sony-modellen. Gebruik met andere televisies levert risico op vallen of letsel.

Hoe bevestig ik het meegeleverde achterpaneel?

Nadat u de televisie en de voetkap hebt geïnstalleerd, klikt u het achterpaneel op de standaard. Er zijn geen schroeven nodig, het klikt eenvoudig vast.

Waar vind ik het modelnummer van de standaard?

Het etiket met het modelnummer bevindt zich op de rand (zijkant) van de tv-standaard.

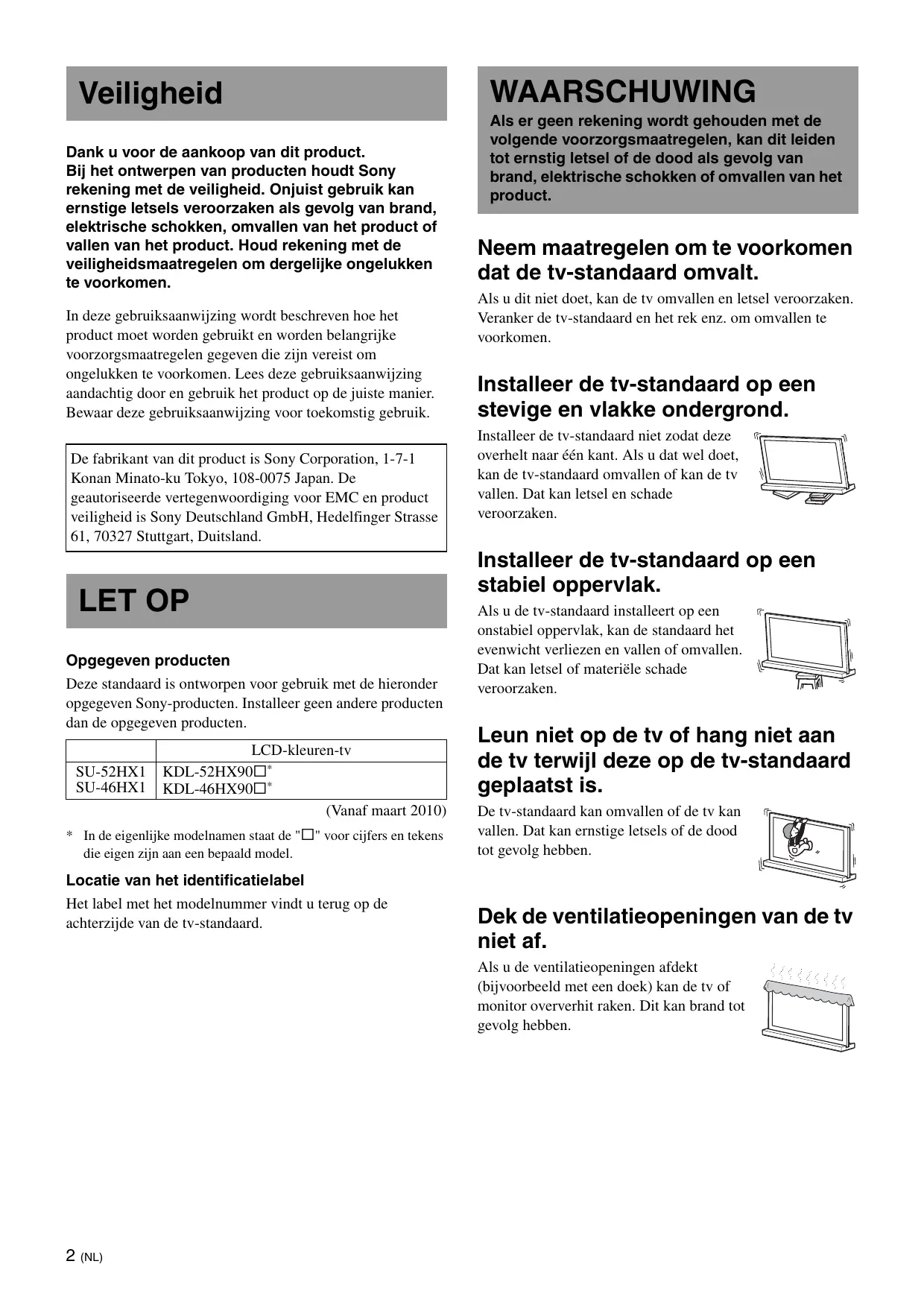

GEBRUIKSAANWIJZING SU-52HX1 SONY

Dank u voor de aankoop van dit product. Bij het ontwerpen van producten houdt Sony rekening met de veriligheid. Onjuist gebruik kan ernstige letsels veroorzaken als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product. Houd rekening met de veriligheidsmaatregelen om dergelijkke ongelukken te voorkomen.

In deze gezebruiksaanwijzing worden beschreiben hoe het product要去 worden gezebruikt en worden belangrijke voorzorgsmaatregelen gegeven die zich vereist om ongelukken te voorkomen. Lees deze gezebruiksaanwijzing aandachtig door en gezebruik het product op de juiste manier. Bewaar deze gezebruiksaanwijzing voor toekomstig gezebruik.

De fabrikant van dit product is Sony Corporation, 1-7-1
Konan Minato-ku Tokyo, 108-0075 Japan.
De geauthoriseerde vertegenwoordiging voor EMC en producteiligkeit is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland.

LET OP

Opgeven producten

Deze standard is ontworpen voor gebruik met de hieronder opgegeven Sony-producten. Installer geen andere producten dan de opgegeven producten.

	LCD-kleuren-tv
SU-52HX1	KDL-52HX90☐*
SU-46HX1	KDL-46HX90☐*

(Vanaf maart 2010)

• In de eigenen modelnamen staat de "□" voor cijfers en tekens die eigen zijn aan een bepaald model.

Locatie van het identificatielabel

Het label met het modelnummer vindt u terug op de城县.
achterzieje van de tv-standaard.

WAARSCHUWING

Als er geen rekening worden gehonden met de volgende voorzorgsmaatregelen, kan dit leiden tot ernstig letsel of de dood als gevolg van brand, elektrische schokken of omvallen van het product.

Neem maatregelen om te voorkomen dat de tv-standardam omvalt.

Als u dit Niet doet, kan de tv omvallen en letsel veroorzaken. Veranker de tv-standaard en het rek enz. om omvallen te voorkomen.

Installer de tv-standard op een stevige en vlakke ondergrond.

Installer de tv-standaard nicht zodateudge overhelt naere n Kant. Als u dat wel doet, kan de tv-standaard omvallen of kan de tv vallen. Dat kan letsel en schadeveroorzaken.

Installer de tv-standard op een stabel oppervlak.

Als u de tv-standard installiert op een onstabel oppervlak, kan de standard het evenwicht verliezen en vallen of omvallen. Dat kan letsel of materiele schadeverozaken.

Leun Niet op de tv of hang Niet aan de tv terwijl deze op de tv-standard geplaatst is.

De tv-standardand kan omvallen of de tv kan vallen. Dat kan ernstige letsels of de dood tot gevolg hebben.

Dek de ventilatieopengingen van de tv Niet af.

Als u de ventilatieopeningen afdekt (bijvoorbeeld met een doek) kan de tv of monitor oververhit raken. Dit kan brand tot gevolg hebben.

Zorg ervoor dat het netsnoer en de verbindingskabel nichtbeklemd raken.

• Zorg ervoor dat het netsnoer en de verbindingskabel Niet beklemd raken als u de tv op de tv-standaard bevestigt. Als het netsnoer of de verbindingskabel beschadigd is, kan dit brand of elektrische schokken tot gevolg hebben.

Zorg ervoor dat u Niet op het netsnoor of de verbindingskabel gaat staan wanner u de tv-standard verplaatst. Het netsnoor of de verbindingskabel kannen worden beschadigd en dat kan brand of elektrische schokken tot gevolg hebben.

Struikel nicht over het netsnoer of de verbindingskabel.

Als u over het netsnoer of de verbindingskabel struikelt, kan de tv-standaard omvallen en letsels voroorzaken.

LET OP

Als er geen rekening worden gehonden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

Plaats geen andere apparaten dan de opgegeven producten op de steun.

Deze tv-standard is alleen geschikt voor gebruik met het opgegeven product. Als u andere apparaten dan de opgegeven producten plaatst, hunnen die vallen of kapot gaan. Dat kan letsel tot gevolg hebben. De illustraties in deze gebruiksaanwijzing latente KDL-46HX90 zien, tenzij anders aangegeven.

Zet de tv goed vast.

Bevestig de tv op de tv-standaard met de bijgeleverde schroeven. Als de tv Niet stevig is bevestigd, kan de tv vallen of kan de tv-standaard omvallen en letsels veroorzaken.

Opmerkingen over de installment

Zorg ervoor dat u de tv-standard op een stevige en vlakke ondergrond installeert. Installer de tv-standard nicht onder een hoek of schuin. Houd rekening met de volgende voorzorgsmaatregelen om dit te voorkomen.

Als u de tv-standardaard installeert op een zachte ondergrond zoals een mat of een tapijt,plaatsaar dan voordien een plaat over.

• Installer de tv-standaard Niet op een plaats waar deze worden blootgesteld aan direct zonlicht of in de buurt van de verwarming.
• Installee der tv-standardiert nicht op een hete of vochtige plaats of buiten.

Opmerking over het gebruik

Reinigen

Veeg de tv-standaard af en toe schoon met een droge, zachte doek om deze schoon te houden. U kunt hardnekkige vlekken verwijderen met een doek die Licht is bevochtigd met een mild zeepsopje. Veeg het gebiedervolgens droog met een droge, zachte doek. Gebruik geen chemicalien, zoals thinner of benzine, onward deze de afwerking van de tv-standardakonnen aantasten.

Ten minste twee Personen要去en het installmentiewerk uitvoeren.

Ten minste twee Personen要去en de tv op de tv-standardpaatsen. Als een persoon het installmentiewerk alleen uitvoert, kan dit een ongeluk of letsel tot gevolg hebben.

Pas de tv-standardieniet aan.

Deze kan omvallen en letselveroorzaken.

Installer de tv sécurité volgens de instructies.

Draai de schroeven stevig vast. Als de tv Niet stevig is bevestigd, kan deze vallen en letsels veroorzaken.

Wees voorzichtig en verwond uw handen of vingers Nietijdens de installment.

• Houd de tv-standaard nicht vast aan het halsgedeelte als u hem verplaatst.
• Wees voorzichtig en.bezeer uw vingers of handen nicht als u de tv installeert.

Opmerking betreffende het verwijderen van de

tv-standardaard uit de verpakking

Houd de tv-standardaard stevig vast en behandel deze voorzichtig.

Stap 1: De onderdelen controlleren

Naam	Aantal
Standaard	1
Rugplaat	1
Halsomhulsel	1
Tv-halsbevestigingsschroef (PSW5 × 16) zwart (× 4) Halsomhulselschroef (PSW5 × 16) zwart (× 1)	5

WAARSCHUWING

Als het netsnoor beklemd raakt onder of tussen onderdelen van de apparatuur, kan dit kortsluiting of elektrische schokken tot gevolg hebben. Als u over het netsnoor of de verbindingskabel struiktelt, kan de tv-standaard omvallen en letsels veroorzaken.

Bepaal erst de installmentieplaats en leg de tv-standardd neer voordat u de tv installeert.

Aangezien de tv zwaar is,=kunt u het Beste eerst bepalen waar u deze wilt installereren en de tv-standaard terplaatse monteren.

Raadpleeg de gebruiksaanwijzing van uw tv voor meer informatie over het verwijderen van de tafelstandaard van de tv.

Stap 2: De tv installeren

Voor het monteren

• Houd voor de installmentie een kruskopschroevendraaier bij de hand die geschikt is voor de schroeven.
• Als u een elektrische schroevendraaier gebruikt, stel dan het draaimoment in op ongeveer 1,5 N·m 15kgf· cm .

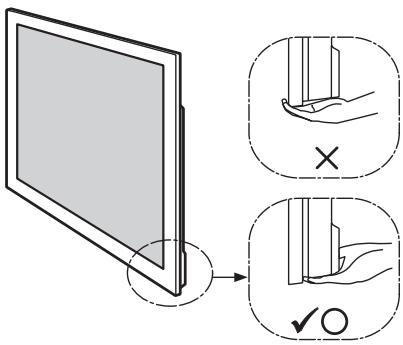

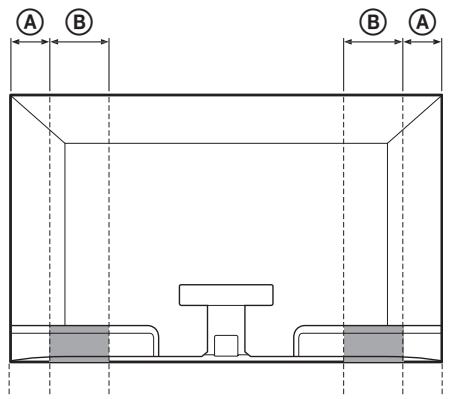

1 Houd de tv vast op het opgegeven punt als u deze verplaatst.

Raadpleeg de tabel en meet lenghtes A en B vanaf de bovenrand van de tv, zoals te zich is in onderstaande illustratie. Houd de tv vast op het opgegeven punt van de lenghte B (■) die u mat.

Eenheid: mm

Formaat tv	Lengte A	Lengte B
52"	170	170
46"	170	170

• Houd de tv vast aan het opgegeven punt zodate u uw vingers Niet verwondt.
  Houd de tv als volgt vast:

• Houd het tv-toestel vast zoals hierboven aangegeven als het manueel worden verplaatst. Oefen geen drukuit op het LCD-schem en op het kader rond het scherm.

2

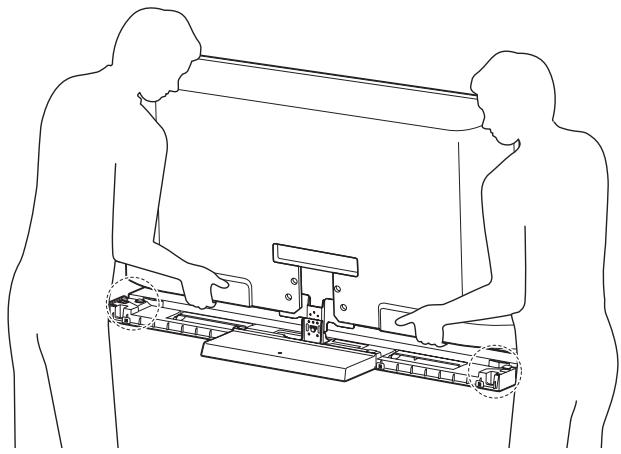

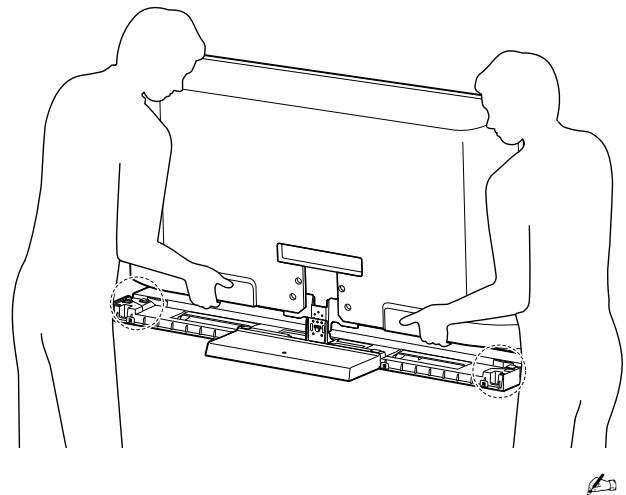

Installer de tv op detv-standard.

U installeert de tv door deze in de gleuf van de tvstandaard teplaatsen.

• Zorg dat uw vingers nicht bekneld raken als u de tv installeert.

3

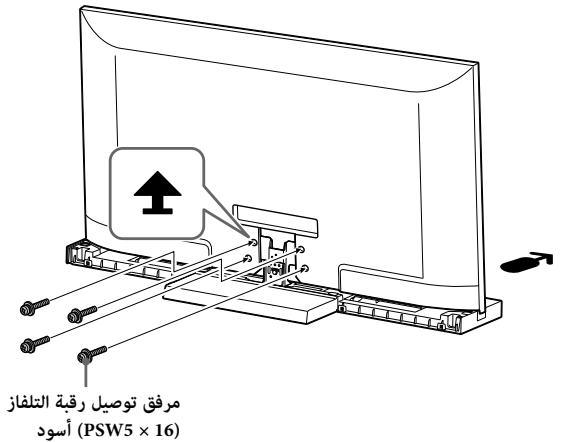

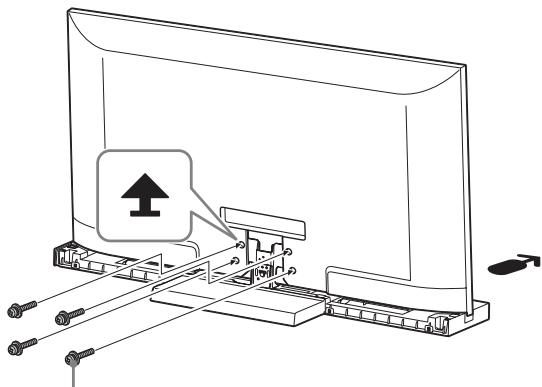

Bevestig de tv en de tv-standard met de vier tv-halsbevestigingsschroeven (PSW5 x 16) zwart (bijgeleverd).

Tv-halsbevestigingsschroef (PSW5 × 16) zwart

De pijl wijst de voorzijde van de tv-standard

4

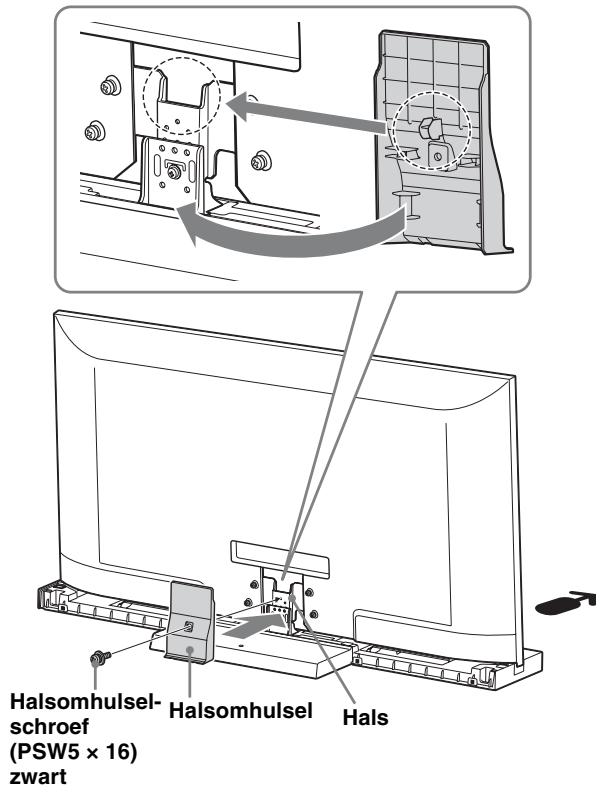

Bevestig het halsomhulsel aan de hals.

Breng het halsomhulsel op een lijn met de hals en LAST het waar beneden glijden zoals te zien is op de illustratie hieronder. Bevestig het halsomhulsel en de hals met de halsomhulselschroef (PSW5 × 16) Zwart (bijgeleverd).

Als u de kijkhoek van de tv wilt afregelen, doe dat dan voordat u het halsomhulsel bevestigt. Raadpleeg stap 2 van "De kijkhoek van de tv afregelen" op pagina 7.

5

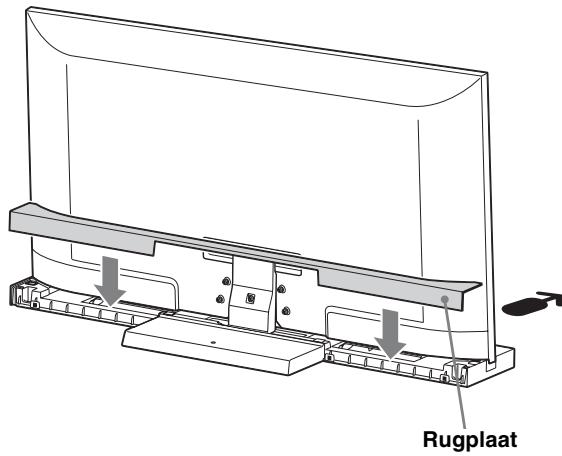

Bevestig de rugplaat aan detv-standard.

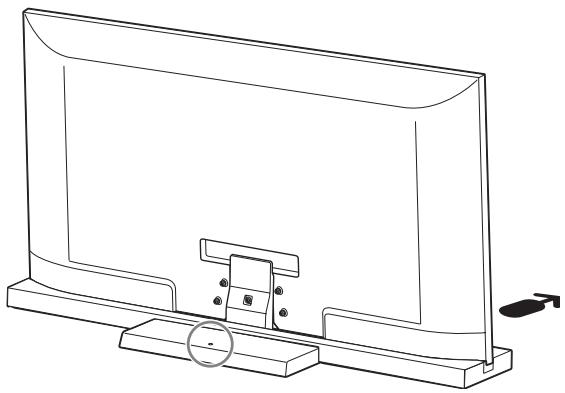

Stap 3: Veiligheidsmaatregelen om omvallen te voorkomen

WAARSCHUWING

Neem voldoende maatregelen om te voorkomen dat de tv-standaard omvalt en zo letsels of schadeveroorzaakt.

Er is een opening waarmee u voorzorgsmaatregelen kunt nemen om ervoor te zorgen dat de tv-standardiet nicht omvalt, zoals te zich is op de afbeelding hieronder.

Raadpleeg de gebruiksaanwijzing die bij de tv werden geleverd voor meer informatie over de werkwijze.

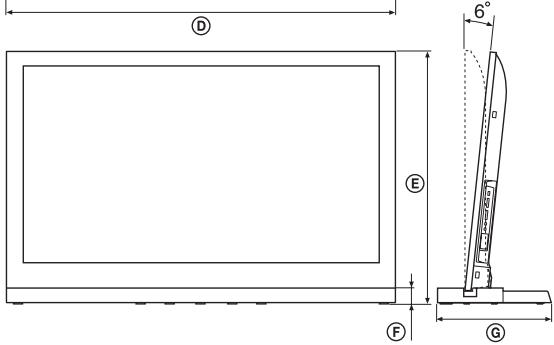

Specifications

			SU-52HX1	SU-46HX1
Afmetingen: mm	A		410	410
	B		125	140
	C		225	190
	D		1.263	1.124
	E	0°	812,8	732,8
		6°	808,8	729,2
	F		45	45
	G		350	330
Gewicht standard:			9,6 kg	8,8 kg

Ontwerp en specificaties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

De kijkhoek van de tv afregelen

De kijkhoek van deze tv kan worden aangepast zoals hieronder afgebeeld.

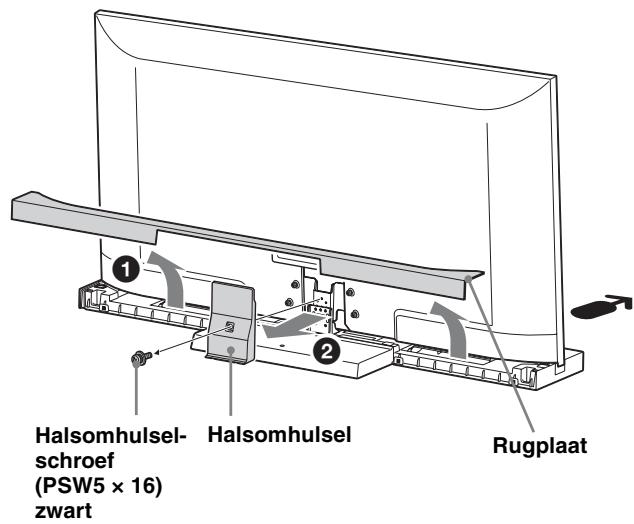

1 Maak de rugplaat en het halsomhulsel los.

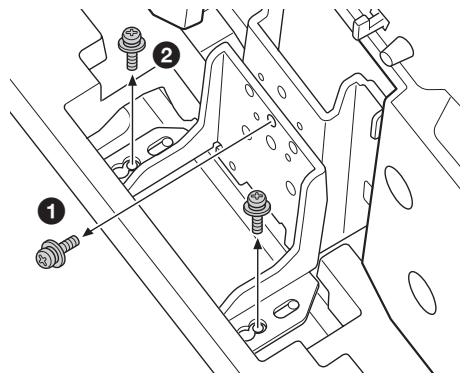

2 Verwijder de schroeven.

Verwijder de drie schroeven van de hals.

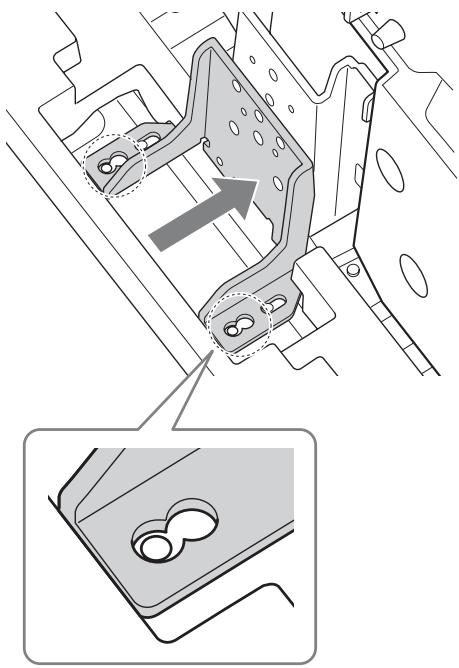

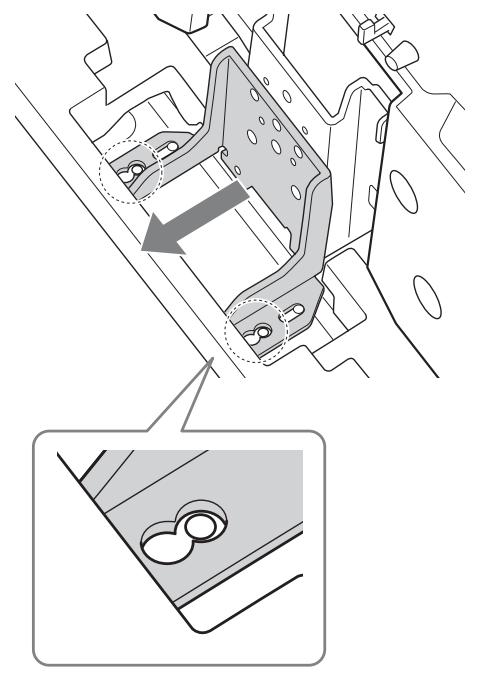

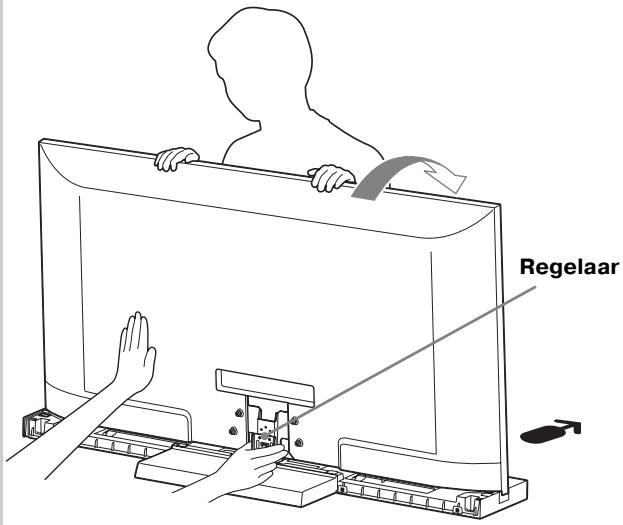

3 Regel de hoek.

Kantel de tv waar voor en stel de regelaar in op de gewennen hoek.

• Verplaats de regelaar maar afterwards het aanpassen van 6 maar 0 grades.

• Verplaats de regelaar maar voor bij het aanpassen van 0aar 6 graden.

2 Plaats de tv terug.

• Ondersteun de regelaar met uw hand als u de tv terugplaatst. (Alleen bij het instellen op 0 grades.)

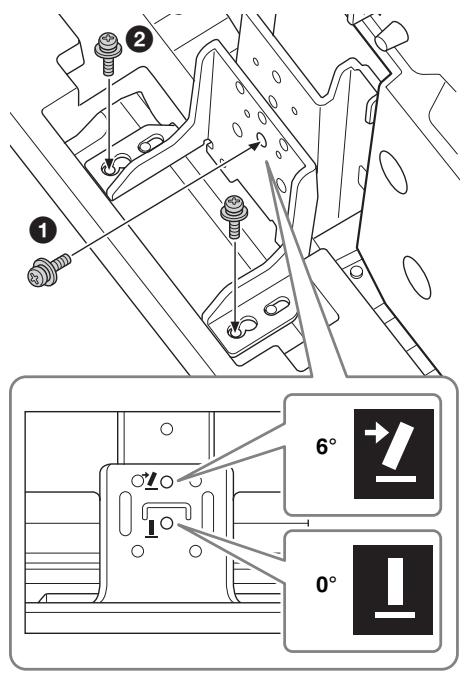

4 Bevestig de schroeven.

Maak eerst de regelaar en de nek vast met een schroef (1) en verwolgens met twee schroeven (2) (gebruik hiervoor de drie schroeven verwijderd in stap 2).
