Tipo de produto	Suporte para TV
Marca	SONY
Modelo	SU-52HX1
Compatibilidade com televisores	XBR-52HX90☐*, KDL-52HX90☐*, XBR-46HX90☐*, KDL-46HX90☐* (março de 2010)
Dimensões (L x P x A)	1263 x 225 x 410 mm
Peso	9,6 kg
Ângulo de inclinação ajustável	0° ou 6°
Material	Aço (estimativa)
Acessórios fornecidos	Suporte, painel traseiro, tampa do suporte, parafusos de fixação (5x pretos PSW5×16), parafuso da tampa (1x preto PSW5×16)
Número de pessoas recomendado para instalação	2
Ferramentas necessárias	Chave de fenda Phillips (torque recomendado 1,5 N·m)
Limpeza	Pano macio e seco; sabão neutro para manchas difíceis
Segurança anti-tombamento	Fixação na parede recomendada (orifício previsto)
Temperatura de uso	Temperatura ambiente, evitar exposição direta ao sol e fontes de calor
Reparabilidade	Não modificável; contatar a SONY para peças de reposição

Perguntas frequentes - SU-52HX1 SONY

Quais televisores são compatíveis com o suporte SU-52HX1?

Este suporte foi projetado para televisores Sony das linhas XBR-52HX90/KDL-52HX90 (52 polegadas) e XBR-46HX90/KDL-46HX90 (46 polegadas). Verifique o modelo exato na etiqueta do televisor.

Como instalar o televisor no suporte?

Coloque primeiro o suporte sobre uma superfície plana. Com a ajuda de uma segunda pessoa, instale o televisor na ranhura do suporte e fixe-o com os quatro parafusos pretos fornecidos (PSW5×16). Aperte com um torque de aproximadamente 1,5 N·m.

Posso ajustar a inclinação do televisor?

Sim, o suporte permite um ajuste entre 0° e 6° de inclinação. Para isso, remova a tampa do pé, desaperte os três parafusos, mova a peça de ajuste conforme o ângulo desejado e aperte novamente.

Como limpar o suporte para TV?

Use um pano macio e seco. Para manchas difíceis, umedeça levemente o pano com sabão neutro, limpe e seque com um pano seco. Não use diluente, gasolina ou produtos químicos.

É necessário fixar o suporte na parede?

Sim, para evitar tombamento, use o orifício previsto na parte traseira do suporte para fixá-lo firmemente na parede. Siga as instruções do manual do televisor.

Quantas pessoas são necessárias para a instalação?

A instalação deve ser feita por pelo menos duas pessoas para evitar acidentes e garantir uma manipulação segura do televisor.

O que fazer se o suporte parecer instável?

Verifique se o suporte está instalado sobre uma superfície plana e sólida. Se o piso for macio (carpete), coloque uma placa rígida por baixo. Certifique-se de que os parafusos estão bem apertados e que o televisor está fixado corretamente.

Posso usar este suporte para um televisor de outra marca?

Não, este suporte foi projetado especificamente para os modelos Sony listados. O uso com outros televisores apresenta risco de queda ou ferimentos.

Como fixar o painel traseiro fornecido?

Após instalar o televisor e a tampa do pé, encaixe o painel traseiro no suporte. Nenhum parafuso é necessário, ele simplesmente se encaixa.

Onde encontrar o número do modelo do suporte?

A etiqueta do número do modelo está na borda (lado) do suporte para TV.

MANUAL DE UTILIZADOR SU-52HX1 SONY

del soporte para TV.

4

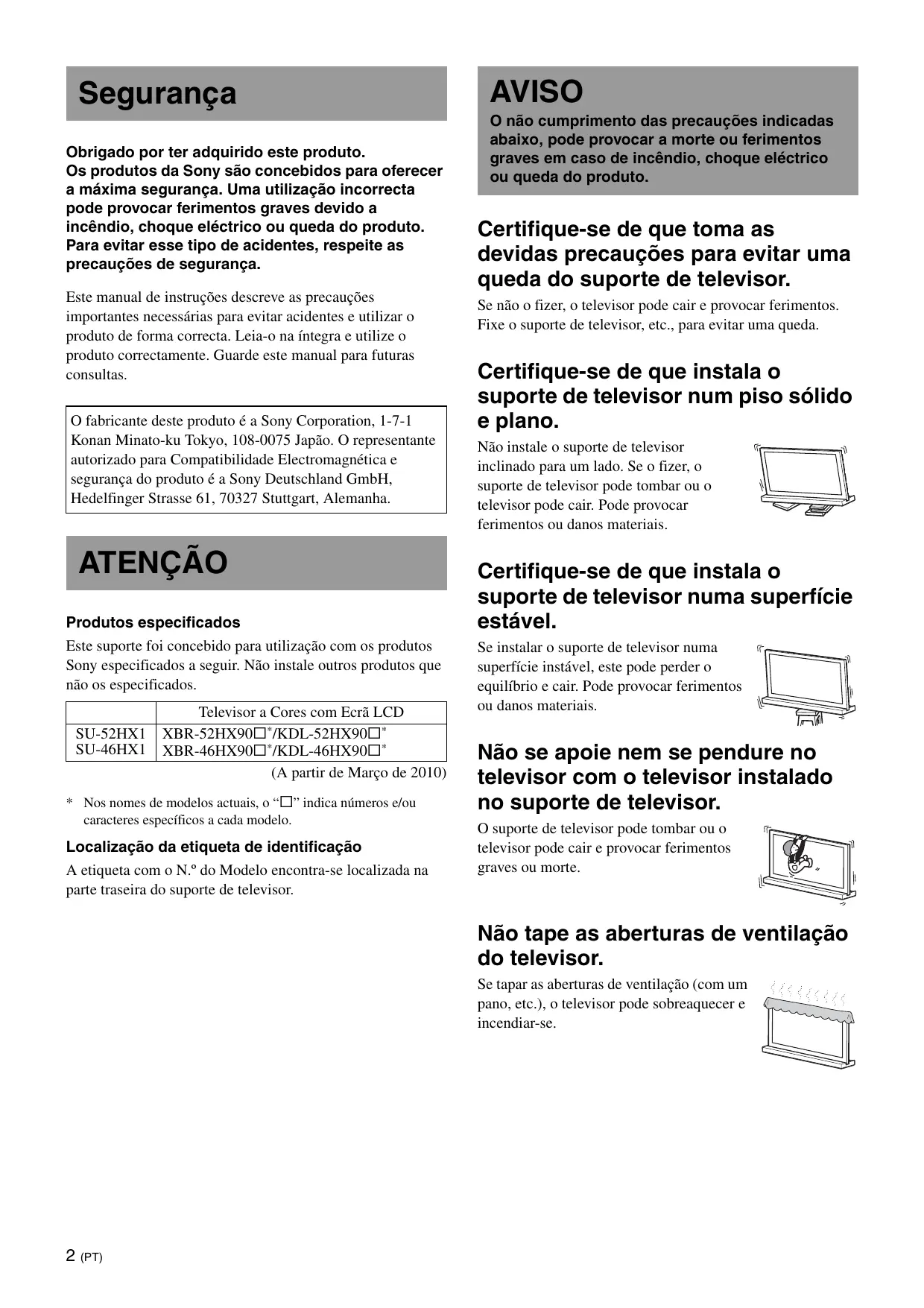

Obrigado por ter adquirido este produto. Os produits da Sony são concebidos para.Oferecer a maior seguranca. Umautilização Incorrecta pode provocar ferimentos graves devido a incéndio,choqueelectrico ouqueado do produits. Para evitar esse tipo de acidentes, respeite as precauções de seguranca.

Este manual de instruções descreve as precações importantes necessárias para fazer acidentes e'utilizar o produits de forma correcta. Leia-o na integra e utilize o produits correctamente. Guarde este manual para futuras consulutas.

O fabricante deste produit é a Sony Corporation, 1-7-1
Konan Minato-ku Tokyo, 108-0075 Japão. O representante autorizzato para Compatibility Electromagnética e segurarà do produit é a Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania.

ATENÇÂO

Produtos especializados

Este suporte foi concebido para utilizescom os produits Sony especializados a seguir. Não instale outros produits que não os especializados.

	Televisor a Cores com Ecrã LCD
SU-52HX1	XBR-52HX90☐*/KDL-52HX90☐*
SU-46HX1	XBR-46HX90☐*/KDL-46HX90☐*

(A partir de Março de 2010)
* Nos nombres de modelos actuels, o “□” indica número e/ou caracteres espécíficos a cada Modelo.

Localização da etiqueta de identificacao

A etiqueta com o N.° do Modelo encontrar-se localizada na parte traseira do suporte de televisor.

AVISO

O não cumprimento das precauções indicadas abaixo, pode provocar a morte ou ferimentos graves em caso de incência, como电解trico ou queda do produits.

Certifique-se de que toma as devidas precauções para fazer umaqueça do suporte de televisor.

Se não o fazer, o televisor pode cair e provocar ferimentos. Fixe o suporte de televisor, etc., para fazer uma quida.

Certifique-se de que instala o suporte de teovisor num piso solido e plano.

Não instale o suporte de televisor inclinado para um lado. Se o fazer, o suporte de televisor pode tombar ou o televisor pode cair. Pode provocar ferimentos ou danos materiais.

Certifique-se de que instalao o suporte de televisor numa superficie estavel.

Se instalar o suporte de tevisor numasuperficie instavel, este pode perdor oequilibrio e cair. Pode provocar ferimentosou danos materiais.

Não se apoie nem se pendure no televisor com o televisor instalado no suporte de televisor.

O所提供 de televisor pode tombar ou o televisor pode cair e provocar ferimentos graves ou morte.

Não tape as aberturas de ventilação do teletovisor.

Se tapar as aberturas de ventilacao (com um pano, etc.), o televisor pode sobraquecer e incendiar-se.

Não deixe o cabo de alimentação nem o cabo de ligação ficarem trilhados.

• Não trilhe o cabo de alimentação CA ou o cabo de ligação ao instalar o teletvisor no suporte de televisor. Se o cabo de alimentação CA ou o cabo de ligação estiver danificado, pode provocar um incêndio ouCHO que eletrico.
• Não pise o cabo de alimentação CA ou o cabo de ligação quando Transportar o suporte de televisor. O cabo de alimentação CA ou o cabo de ligação pode fazer danificado e,)nesse caso, pode provocar um incêndio ouCHOque e

Não tropece no cabo de alimentação CA ou no cabo de ligação.

Se tropeçar no cabo de alimentação CA ou no cabo de ligação, o suporte de televisor pode tombar e provocar ferimentos.

ATENÇA O

Se não respeitar as precauções a seguir indicadas, pode ferir-se ou provocar danos materiais.

Não instale um equipamento diferente do especialico no suporte.

Este suporte de televisor foi concebido para uma utilização apenas com o produto spécifique. A instalação de qualquer除外.
otro equipamento pode resultar em quida ou quebra e
provocar danos materiais ou ferimentos. As ilustrações
utilizadas neste manual referem-se ao KDL-46HX90,
excepto se indica em contrário.

Certifique-se de que fixa o televator.

Fixe o tevisor ao suporte de tevisor'utilizing os parafusos fornecidos. Se o tevisor não for instalado de modo seguro, pode cair, ou o suporte de tevisor pode tombar, provocando ferimentos.

Notas sobre a instalacao

Instale o suporte de televisor num piso solido e plano. Não instale o suporte de televisor inclinado. Para evita-lo, tome as seguintoes precauções.

Se instalar o suporte de television numa superficie mole, como um tapete ou carpete, colque una plac rígida no local de posicionamento.

• Não instale ou suporte de televisor num local sujeito à luz solar directa ou proxies de um aquecedor.
• Não instale o suporte de televisor num local quente ou humido ou no exterior.

Notas sobre a utilização

Limpeza

Para manter limpo o suporte de televisor, limpe-o occasionalmente com um pano macio e seco. As manchas dificeis poder ser removidas com um pano ligeiramente humedecido em sabão suave. Certifique-se de que seca a area com um pano macio e seco. Não utilizeirosculos químicos, como dissolvente ou benzina, poi poder danificar o aconteamento do suporte de televisor.

Certifique-se de que o trabalho de instalação é realizado por das ou mais pessoas.

Certifique-se de que a instalacao do televisor no suporte de televisor é realizada por das ou mais pessoas. Se uma pessoa realizar o trabalho de instalacao sozinha, pode provocar um acidente ou ferimentos.

Não altere o Suporte de Televisor.

Certifique-se de que instal a televisor de modo seguro, segindo as instruções.

Apertefirmamenteosparafusos.Seotelevisor nao for instaladodemode firme,podecaireprovocarferimentos.

Proceda com cuidado para não magoar as關鍵Os ou dedos durante a montagem.

• Não desloque o Suporte do Televisor segurando na sequção do Pesço.
• Proceda com cuidado para não ferir as mãos ou os dedos quando instalar o televisor.

Notas sobre a remoção do Suporte de televisor da embalagem

Certifique-se de que segura bem no Suporte de teovisor e manuseie-o correctamente.

Passo 1: Verificar as peças

Nome	Quantida
Suporte	1
Tampa traseira	1
Tampa do Braço	1
Parafuso de Fixação do Braço do Televisor (PSW5 × 16) preto (×4) Parafuso da Tampa do Braço (PSW5 × 16) preto (×1)	5

AVISO

Se o cabo de alimentacao CA ficar trilhado por baixo ou entre peças do equipamento, pode ser provocao um curto-circuito ouCHOque electrico. Se tropear no cabo de alimentacao CA ou no cabo de ligaao, o suporte de tevisor pode tombar e provocar ferimentos.

Determine o local de instalacao e posicao osuporte de teilevisor antes de instalar o teilevisor.

Como o tevisor é pesado, recomendamos que decide o local de instalação previamente, montando o suporte de tevisor{nesse local.

Consulte o manual de instruções fornecido com o televisor para obter informações sobre a Remoção do Suporte de Fixação para Mesas do televisor.

Passo 2: Instalação do televisor

Antes da montagem

• Antes de.iniciar a montagem, certificque-se de que tem accesivel uma chape de parafusos Phillips compativel com os parafusos.
• Quando utilizar una chave electrica, regule o binario de aperto para aproximamente 1,5N· m {15 kgf·cm}.

1 Secure no telector no puntopecifiedo quando deslocar otelector.

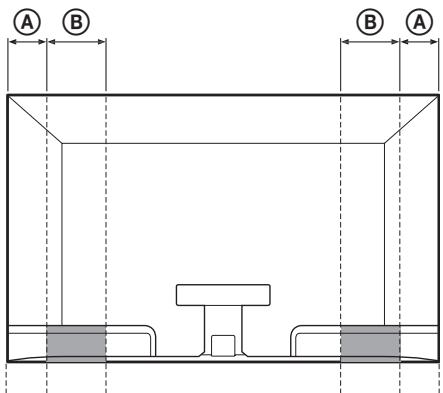

1 Consulte aabela e meça os comprimentos A e B a partir da extremidade superior do teletor, conforme indica na ilustração de baixo. Secure no teletor no punto especifiedo do comprimento medido B (■).

Unidade: mm

Tamanho do televisor	Comprimento A	Comprimento B
52"	170	170
46"	170	170

• Secure no punto especialcido para evaporar ferimentos nos dedos.
  Certifique-se de que segura no tevisor conforme indicado:

• Quando transporte o tevisor manualmente, Secure conforme indicado acima. Não exerça pressão sobre o painel do LCD "e a estrutura" à volta do ecra.

2

Instale o televisor no suporte de televisor.

O tevisor é instalado na ranhura do suporte de tevisor.

• Proceda com cuidado para não trilhar os dedos quando instalar o televisor.

3

Fixe o teletor e o suporte de teletor com os quatro parafusos de fixação do braço do teletor (PSW5 × 16) pretos (fornecidos).

Parafuso de Fixação do
Braço do Televisor
(PSW5 × 16) pretos

A direcção da seta indica a parte darente do

Fixe a Proteção do Pesço ao Pesço.

A linhe a Proteção do Pesço com o Pesço e faça-a deslizar para baixo, conforme indicado na ilustração abaixo. Fixe a Proteção do Pesço e o Pesço com o Parafuso para a Proteção do Pesço (PSW5 × 16) preto (fornecido).
Se pretender fazer o ângulo de visualização do teletórvor,ajuste o ângulo antes de fixar a Proteção do Pesço. Consulte o passo 2 de “Ajustar o ângulo de visualização do teletórvor” na págnina 7.

Parafuso
da Tampa
do Braço
(PSW5 × 16)
preto

5

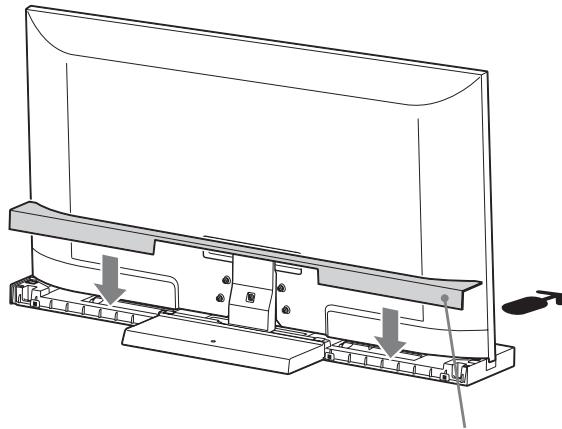

Coloque a Tampa Traseira no suporte de televator.

Tampa Traseira

Passo 3: Medidas de segurarça para fazer uma queda

AVISO

Certifique-se de que toma as devidas precauções para fazer uma quida do suporte de televisor que pode causar ferimentos ou danos materiais.

Existe um orificio para que possa efectuar medicoes de modo a fazer uma quaida do suporte de televisor, conforme indicado na ilustracao de baixo.

Para mais informações sobre o procedimento, consulta o manual de instruções fornecido com o tevisor.

Especificações

			SU-52HX1	SU-46HX1
Dimensoes: mm	A		410	410
	B		125	140
	C		225	190
	D		1.263	1.124
	E	0°	812,8	732,8
		6°	808,8	729,2
	F		45	45
	G		350	330
Peso do Suporte:			9,6 kg	8,8 kg

O design e as caracteristicas痫icas estao sujeitas a alteracoes sem aviso previo.

Ajustar o ângulo de visualização do televisor

Este televator pode ser ajustado dentro dos ângulos exhibidos em baixo.

(A predefinição de fabrica é 6 graus.)

1 Retire a Proteção Traseira e a Proteção do Pesço.

Parafuso
da Tampa
do Braço
(PSW5 × 16)
preto
Tampa do Braço
Tampa Traseira

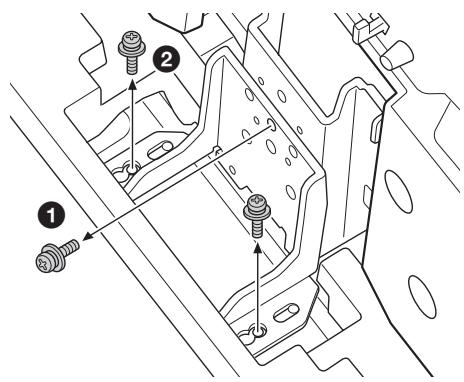

2 Retire os parafusos.

Retire os tres parafudos do Pesço.

3 Ajuste o ângulo.

Inclinando o teletor para a frente, ajuste o Dispositivo de Regulação para o ângulo pretendido.

• Desloque o Dispositivo de RegULAção para quando fazer de 6 para 0 graus.

• Desloque o Dispositivo de RegULAção para arente quando ajustar de 0 para 6 graus.

2 Volte a positional o televator.

• Ao posicionar o televator, apoie o Dispositivo de Regulação com uma boa. (Apenas no caso de definir para 0 graus.)

4 Fixe os parafusos.

Em primeiro lugar, fixe Dispositivo de RegULAção e o Pesço com o Parafuso (1) e, em seguida, com dos parafusos (2) (utilizando osTRS parafusos retirados no passo 2).
