SU-52HX1 - Support TV SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support TV
Marque	SONY
Modèle	SU-52HX1
Compatibilité téléviseurs	XBR-52HX90☐*, KDL-52HX90☐*, XBR-46HX90☐*, KDL-46HX90☐* (mars 2010)
Dimensions (L x P x H)	1263 x 225 x 410 mm
Poids	9,6 kg
Angle d'inclinaison réglable	0° ou 6°
Matériau	Acier (estimation)
Accessoires fournis	Support, panneau arrière, cache du montant, vis de fixation (5x noires PSW5×16), vis de cache (1x noire PSW5×16)
Nombre de personnes recommandé pour l'installation	2
Outils nécessaires	Tournevis Phillips (couple recommandé 1,5 N·m)
Nettoyage	Chiffon doux et sec ; savon neutre pour taches tenaces
Sécurité anti-basculement	Fixation murale recommandée (orifice prévu)
Température d'utilisation	Température ambiante, éviter exposition directe au soleil et sources de chaleur
Réparabilité	Non modifiable ; contacter SONY pour pièces détachées

FOIRE AUX QUESTIONS - SU-52HX1 SONY

Quels téléviseurs sont compatibles avec le support SU-52HX1 ?

Ce support est conçu pour les téléviseurs Sony des gammes XBR-52HX90/KDL-52HX90 (52 pouces) et XBR-46HX90/KDL-46HX90 (46 pouces). Vérifiez le modèle exact sur l'étiquette du téléviseur.

Comment installer le téléviseur sur le support ?

Placez d'abord le support sur une surface plane. Avec l'aide d'une deuxième personne, installez le téléviseur dans la rainure du support, puis fixez-le à l'aide des quatre vis noires fournies (PSW5×16). Serrez à un couple d'environ 1,5 N·m.

Puis-je régler l'inclinaison du téléviseur ?

Oui, le support permet un réglage entre 0° et 6° d'inclinaison. Pour ce faire, retirez le cache du pied, dévissez les trois vis, déplacez la pièce de réglage selon l'angle souhaité, puis revissez.

Comment nettoyer le support TV ?

Utilisez un chiffon doux et sec. Pour les taches tenaces, imbibez légèrement le chiffon d'un savon neutre, essuyez, puis séchez avec un chiffon sec. N'utilisez pas de diluant, essence ou produits chimiques.

Faut-il fixer le support au mur ?

Oui, pour éviter tout basculement, utilisez l'orifice prévu à l'arrière du support pour le fixer solidement au mur. Suivez les instructions du mode d'emploi du téléviseur.

Combien de personnes sont nécessaires pour l'installation ?

L'installation doit être effectuée par au moins deux personnes pour éviter les accidents et garantir une manipulation sécurisée du téléviseur.

Que faire si le support semble instable ?

Vérifiez que le support est installé sur une surface plane et solide. Si le sol est mou (moquette), placez une planche rigide dessous. Assurez-vous que les vis sont bien serrées et que le téléviseur est correctement fixé.

Puis-je utiliser ce support pour un téléviseur d'une autre marque ?

Non, ce support est spécifiquement conçu pour les modèles Sony listés. L'utilisation avec d'autres téléviseurs présente un risque de chute ou de blessure.

Comment fixer le panneau arrière fourni ?

Après avoir installé le téléviseur et le cache du pied, enclenchez le panneau arrière sur le support. Aucune vis n'est nécessaire, il s'emboîte simplement.

Où trouver le numéro de modèle du support ?

L'étiquette du numéro de modèle se trouve sur l'arête (côté) du support TV.

MODE D'EMPLOI SU-52HX1 SONY

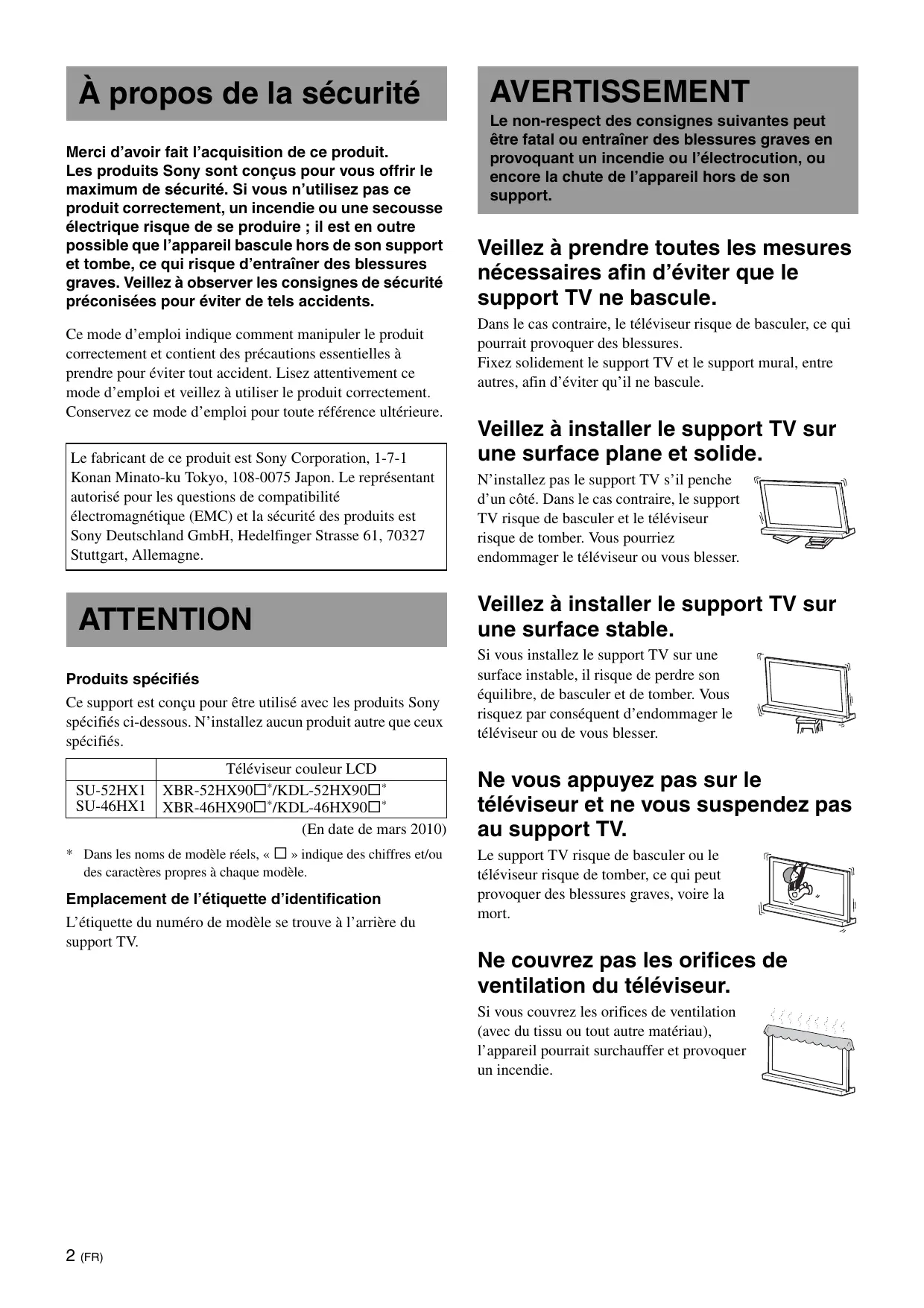

À propos de la sécurité

Merci d'avoir fait l'acquisition de ce produit. Les produits Sony sont conçus pour vous offrir le maximum de sécurité. Si vous n'utilise pas ce produit correctement, un incendie ou une secousse électrique risque de se produit ; il est en outre possible que l'appareil bascule hors de son support et tombe, ce qui risque d'entrainer des blessures graves. Veillez à observer les consignes de sécurité préconisées pour éviter de tels accidents.

Ce mode d'emploi indique comment manipuler le produit correctement et contient des précautions essentielles à prendre pour éviter tout accident. Lizez attentivement ce mode d'emploi et veillez à utiliser le produit correctement. Conservez ce mode d'emploi pour toute référence ultérieure.

Le fabricant de ce produit est Sony Corporation, 1-7-1
Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité electromagnétique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne.

ATTENTION

Produits spécifiés

Ce support est concu pour être utilisé avec les produits Sony spécifiés ci-dessous. N'installez aucun produit autre que ceux spécifiés.

	Téléviseur couleur LCD
SU-52HX1	XBR-52HX90☐*/KDL-52HX90☐*
SU-46HX1	XBR-46HX90☐*/KDL-46HX90☐*

(En date de mars 2010)
* Dans les noms de modulo réels, « » indique des chiffres et/ou des caractères propres à chaque modulo.

Emplacement de I'etiquette d'identification

L'étiquette du numéro de modèle se trouve à l'arrête du support TV.

AVERTISSEMENT

Le non-respect des consignes suivantes peut être fatal ou entrainer des blessures graves en provoquant un incendie ou l'électrocution, ou encore la chute de l'appareil hors de son support.

Veillez à prendre toutes les mesures nécessaires afin d'éviter que le support TV ne bascule.

Dans le cas contraire, le télévisueur risque de basculer, ce qui pourrait provoquer des blessures.

Fixez solidement le support TV et le support mural, entre autres, afin d'éviter qu'il ne bascule.

Veilles à installer le support TV sur une surface plane et solide.

N'installez pas le support TV s'il penche d'un cotoé. Dans le cas contraire, le support TV risque de basculer et le téléviseur risque de tomber. Vous pourriez endommager le téléviseur ou vous blesser.

Veilles à installer le support TV sur une surface stable.

Si vous installez le support TV sur une surface instable, il risque de perdre son équilibre, de basculer et de tomber. Vous risquez par conséquent d'endommager le téléviseur ou de vous blesser.

Ne vous appuyez pas sur le téléviseur et ne vous suspendez pas au support TV.

Le support TV risque de basculer ou le téléviseur risque de tomber, ce qui peut provoquer des blessures graves, voir la mort.

Ne couvrez pas les orifices de ventilation du téléviseur.

Si vous couvrez les orifices de ventilation (avec du tissu ou tout autre matériel), l'appareil pourrait surchauffer et provoquer un incendie.

Veillez à ce que le cordon d'alimentation CA ou le cable de raccordement ne soit pas coincide ni écrasé.

• Veillez à ne pas Coincer le cordon d'alimentation CA ou le cable de raccordement lors de l'installation du téléviseur sur le support TV. Si vous endommagez le cordon d'alimentation CA ou le cable de raccordement, un incendie ou une secousse électrique risque de se produit.
  Veillez à ne pas marcher sur le cordon d'alimentation CA ou sur le cable de raccordement lorsque vous déplacez le support TV. Vous risquez d'endommager le cordon d'alimentation CA ou le cable de raccordement, ce qui risque de provoquer un incendie ou une secousse électrique.

Veilles à ne pas trébucher sur le cordon d'alimentation CA ou le cable de raccordement.

Si vous trèbuchez sur le cordon d'alimentation CA ou le cable de raccordement, vous risquez de faire basculer le support TV et de vous blesser.

ATTENTION

Le non-respect des consignes suivantes peut entraîner des blessures ou des dommages matériels.

N'installez aucun apparéil autre que ceux spécifiés.

Ce support TV est donc pour être utilisé avec le produit spécifique uniquement. Si vous installez un apparéil autre que ceux spécifiés, celui-ci pourrait tomber ou se brisser, et vous risquez de vous blesser. Les illustrations de ce document sont destinées aux modèles KDL-46HX90☐, sauf indication contraire.

Veillez à bien fixer le téléviseur.

Fixez le télévisuer au support TV à l'aide des vis fournies. Si le télévisuer n'est pas correctement fixé, il risque de tomber ou le support TV peut basculer, et vous risquez de vous blesser.

Remarques à propos de l'installation

Installes le support TV sur une surface solide et plane. Le support ne doit jamais être installé selon un angle ou incliné. Pour éviter cela, respectez les consignes de sécurité suivantes.

Si vous installez le support TV sur une surface molle, notamment sur de la moquette ou sur un tapis,POSEZ au préalable une planche à l'emplacement correspondant.

• N'installez pas le support TV dans un endroit exposé à la lumière directe ou à proximité d'une source de chaleur.
• N'installez pas le support TV dans un endroit exposé à la chaleur ou à l'humidité, ni à l'extérieur.

Remarque concernant l'utilisation

Nettoyage

PourmaintenirlesupportTVpropre,nettoyez-le de temps en tempsavecun chiffondoux et sec.Poureliminerlestachestenaces,utilisez un chiffon légèrementimprégnede savoon au pHneutre.Essuyezensuite la surface nettoyée avec un chiffondoux etsec.N'utilisez pasde produits chimiques,notammentduluantoude l'essence,carils risquent d'endommagerla surface du support TV.

Veilles à ce que le travail d'installation soit effectué par au moins deux personnes.

L'installation du télévisuer sur le support TV doit être effectuee par au moins deux personnes. Si une seule personne se charge de l'installation, un accident ou des blessures peuvent etre occasionnes.

Ne modifiez pas le support TV.

Il risque de tomber et de vous blesser.

Veilles à monter le support TV correctement en suivant les instructions.

Serrez correctement les vis. Si le téléviseur n'est pas correctement fixé, il risque de tomber et vous risquez de vous blesser.

Prenez garde de ne pas vous blesser les mains ou les doigts pendant le montage.

• Ne déplacez pas le support TV en le saisissant par le pied.
• Veillez à ne pas vous blesser les mains ou les doigs lors de l'installation du téléviseur.

Remarque concernant le retrait du support TV de son emballage

Tenez fermement le support TV et manipulez-le avec soin.

Étape 1 : Vérification des pieces

Nom	Quantité
Support	1
Panneau arrière	1
Cache du montant	1
Vis de fixation du montant TV (PSW5 × 16) de couleur noire (× 4)	5
Vis du cache du montant (PSW5 × 16) de couleur noire (× 1)

AVERTISSEMENT

Si vous coincez le cordon d'alimentation sous ou entre des pieces de l'équipment, un court-circuit ou une secousse électrique risque de se produit. Si vous trébuchez sur le cordon d'alimentation CA ou le cable de raccordement, vous risquez de faire basculer le support TV et de vous blesser.

Choisissez l'emplacement d'installation et posez le support TV sur le sol avant dinstaller le téléviseur.

Étant donné que le téléviseur est lourd, il est recommandé deCHOISIR tout d'abord l'emplacement d'installation, puis de monterle support TV à l'emplacement choisi.

Reportez-vous au mode d'emploi fourni avec votre téléviseur pour toute information sur la manière de détacher le support de table du téléviseur.

Étape 2 : Installation du télévisueur

Avant le montage

• Assurez-vous de dispose d'un tournevis Phillips correspondant aux vis fournies avant de proceder au montage.
• Si vous utilisez un tournevis électrique, réglez son couple sur 1,5 N·m {15 kgf·cm} environ.

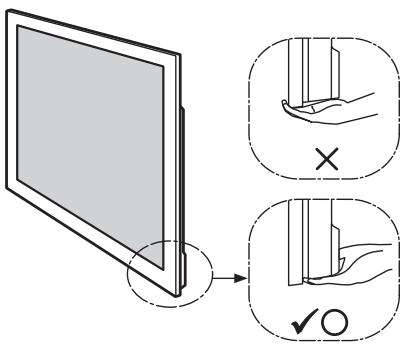

1 Tenez le téléviseur au point spécifique lorsque vous le déplacez.

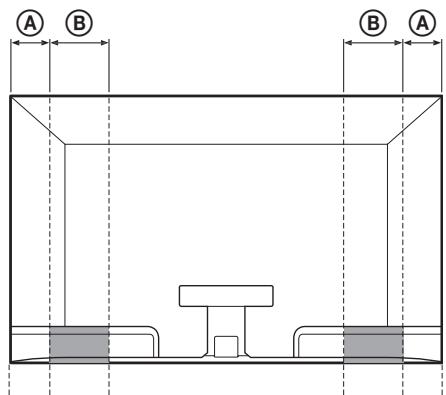

1 Reportez-vous au tableau et aux longueurs et mesureres depuis le bord supérieur du téléviseur, comme indiquedans l'illustration ci-dessous. Tenez le téléviseur au point specifie de la longueur mesuree (■).

Unité : mm (pouce)

Format TV	Longueur A	Longueur B
52"	170 (6 3/4)	170 (6 3/4)
46"	170 (6 3/4)	170 (6 3/4)

• Tenez le télévisueur au point spécifique pour ne pas vous blesser les doigts.

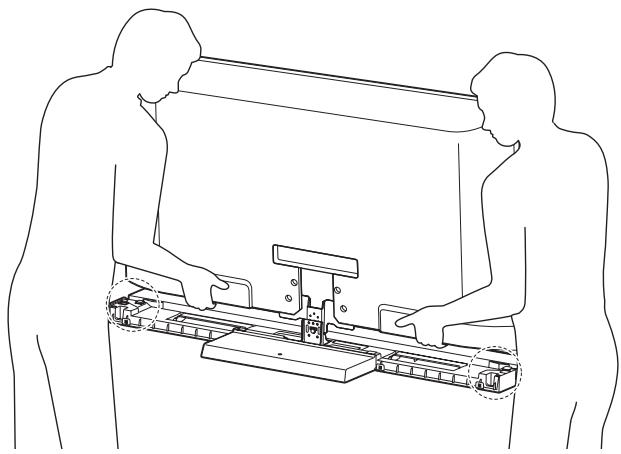

  2 Assurez-vous de tener le téléviseur comme indiqué :

• Lorsque vous déplacez le téléviseur en le tenant par les mains, procédez comme illustré ci-dessus. N'exerce aucune pression sur le panneau LCD ni sur le cadre du téléviseur.

2 Installez le téléviseur sur le support TV.

Pour cela, placez-le dans la rainure du support TV.

• Veillez à ne pas vous pincer les doigts lors de l'installation du télévisueur.

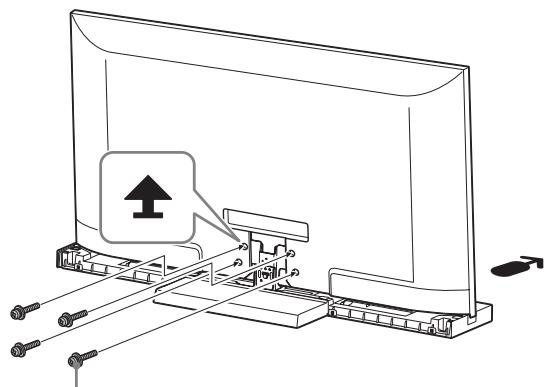

3 Fixez le télévisuer et le support TV à l'aide des quatre vis de fixation du montant TV (PSW5 × 16) de couleur noir (fournies).

Vis de fixation du montant TV (PSW5 × 16) de couleur noir

Le sens de la flèche indique l'avant du support TV.

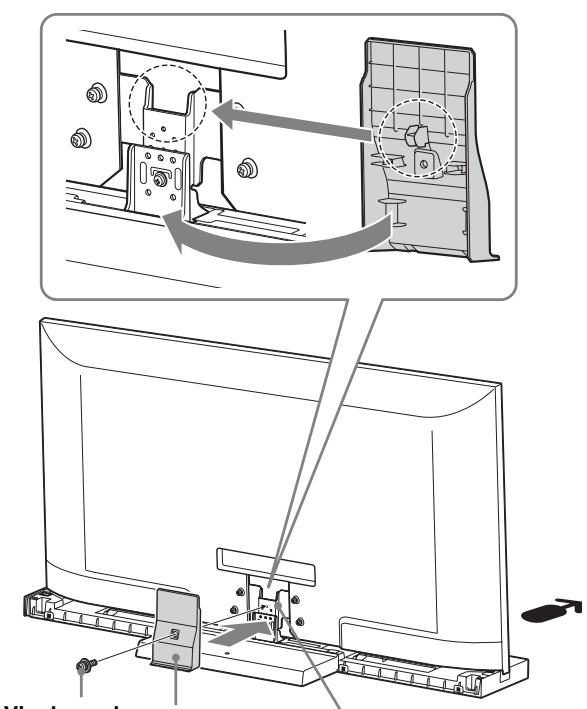

Fixez le couvercle du pied au pied.

Alignez le couvercle du pied sur le pied et abaissez-le de la manière illustrée ci-dessous. Fixez le couvercle du pied et le pied à l'aide de la vis noire (PSW5 × 16) pour couvercle du pied (fournie).

Si vous souhaitez régler l'angle de vision du téléviseur, faites-le avant de fixer le couvercle du pied. Reportez-vous à l'Étape 2 de la section « Réglage de l'angle de vision du téléviseur », page 7.

Vis du cache Cache du du montant montant (PSW5 x 16) de couleur noire

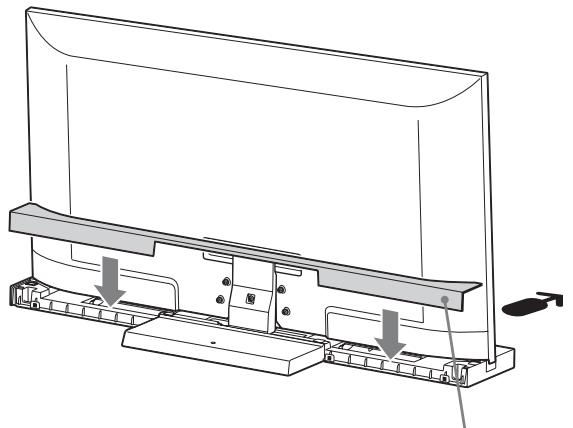

5 Fixez le panneau arrière au support TV.

Panneau arrête

Étape 3 : Mesures de sécurité pour éviter le basculement

AVERTISSEMENT

Veillez à prendre les mesures nécessaires afin d'éviter que le support TV ne bascule, ce qui pourrait provoquer des blessures et des dégats.

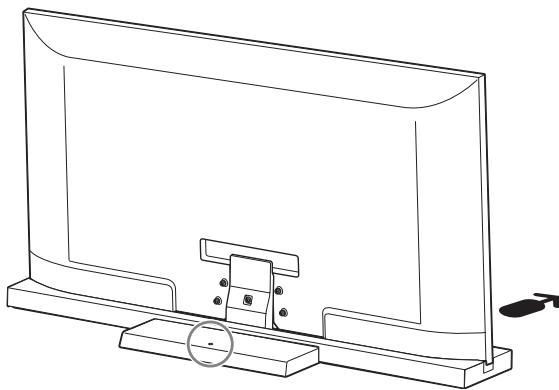

L'orifice situé sur le support TV vous permet de fixer ce dernier afin d'éviter qu'il ne bascule, comme indiqué dans l'illustration ci-dessous.

Pour plus de détails sur la procédure, consultez le mode d'emploi fourni avec le téléviseur.

Specifications

			SU-52HX1	SU-46HX1

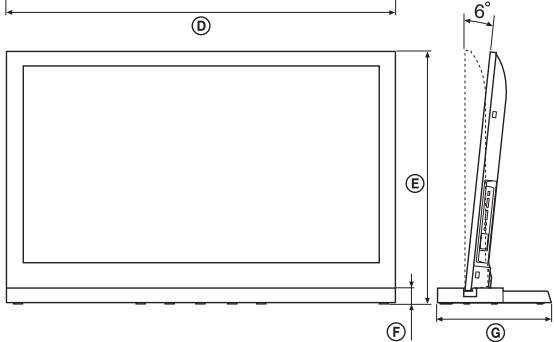

Dimensions : mm (pouces)	A		410 (16 1/4)	410 (16 1/4)
	B		125 (5)	140 (5 5/8)
	C		225 (8 7/8)	190 (7 1/2)
	D		1 263 (49 3/4)	1 124 (44 3/8)
	E	0°	812,8 (32)	732,8 (28 7/8)
		6°	808,8 (31 7/8)	729,2 (28 3/4)
	F		45 (1 13/16)	45 (1 13/16)
	G		350 (13 7/8)	330 (13)
Poids du support :			9,6 kg (21,2 lb)	8,8 kg (19,4 lb)

La conception et les specifications sont sujettes à modification sans préavis.

Réglage de l'angle de vision du téléviseur

Ce téléviseur peut être ajusté selon les angles illustrés cédssous.

(D'origine, l'inclinaison est de 6 degrés.)

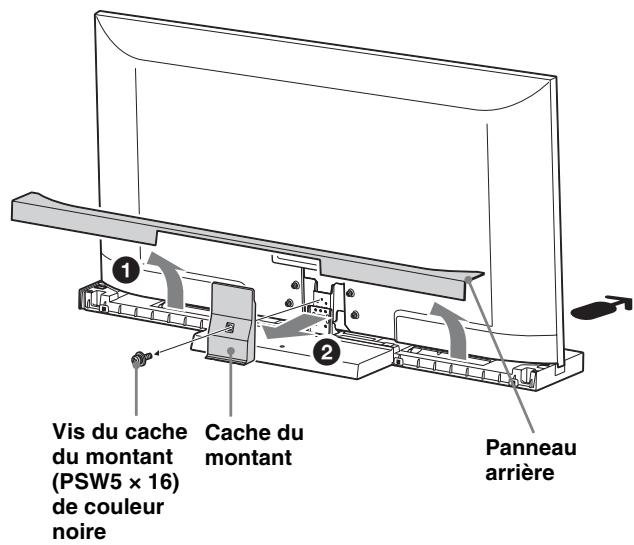

1 Détachez le couvercle arrêté et le couvercle du pied.

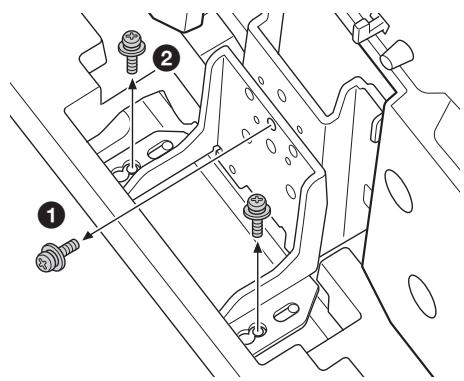

2 Retirez les vis.

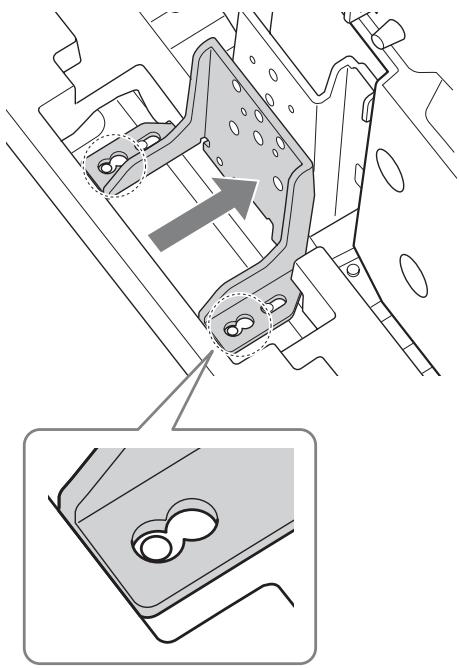

Retirez les trois vis du pied.

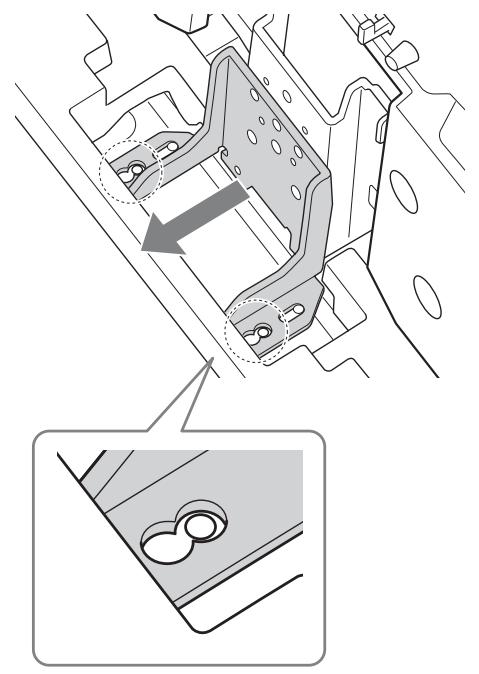

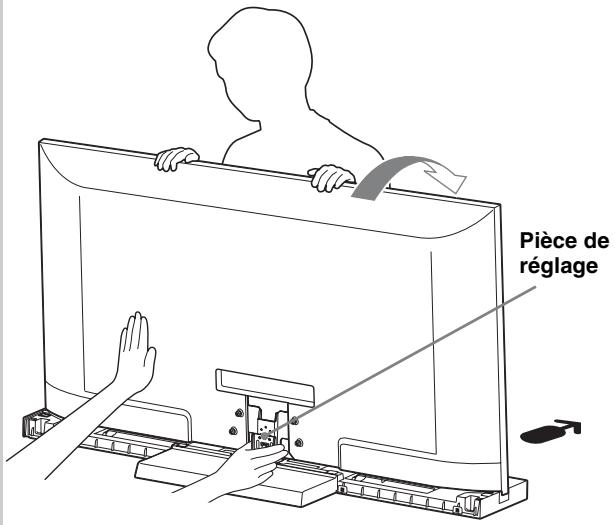

3 Réglez l'angle.

En inclinant le télévisueur vers l'avant, reglez la piece de réglage sur l'angle requis.

• Déplacez la piece de réglage vers l'arrête lorsqu'you passez de 6 degrés à 0 degré.

• Déplacez la piece de réglage vers l'avant lorsque vous passez de 0 degré à 6 degrés.

Repositionnez le téléviseur.

• Lorsque vous repositionnez le téléviseur, soutenez l'élément mobile avec la main. (Dans le cas d'un réglage de 0 degré uniquement.)

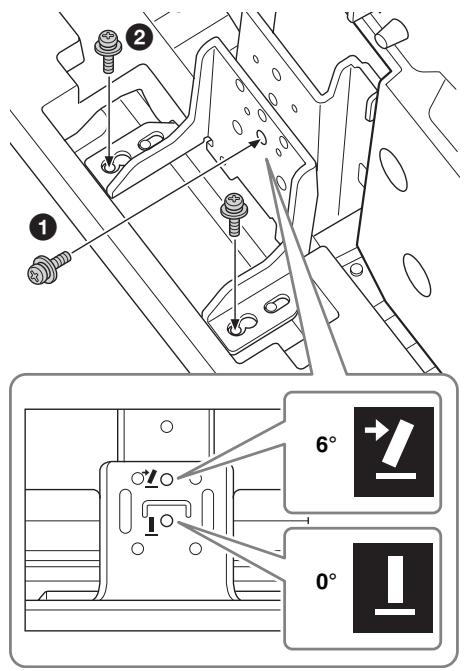

4 Fixez les vis.

Fixez d'abord la piece de réglage et le pied à l'aide de la vis (1), puis les deux vis (2) (en utilisant les trois vis retirees à l' étape 2).
