SU-52HX1 - Supporto TV SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto TV
Marca	SONY
Modello	SU-52HX1
Compatibilità televisori	XBR-52HX90☐*, KDL-52HX90☐*, XBR-46HX90☐*, KDL-46HX90☐* (marzo 2010)
Dimensioni (L x P x A)	1263 x 225 x 410 mm
Peso	9,6 kg
Angolo di inclinazione regolabile	0° o 6°
Materiale	Acciaio (stima)
Accessori forniti	Supporto, pannello posteriore, copri-montante, viti di fissaggio (5x nere PSW5×16), vite copri (1x nera PSW5×16)
Numero di persone raccomandato per l'installazione	2
Utensili necessari	Cacciavite a croce (coppia raccomandata 1,5 N·m)
Pulizia	Panno morbido e asciutto; sapone neutro per macchie ostinate
Sicurezza anti-ribaltamento	Fissaggio a parete raccomandato (foro previsto)
Temperatura di utilizzo	Temperatura ambiente, evitare esposizione diretta al sole e fonti di calore
Riparabilità	Non modificabile; contattare SONY per parti di ricambio

Domande frequenti - SU-52HX1 SONY

Quali televisori sono compatibili con il supporto SU-52HX1?

Questo supporto è progettato per i televisori Sony delle gamme XBR-52HX90/KDL-52HX90 (52 pollici) e XBR-46HX90/KDL-46HX90 (46 pollici). Verificare il modello esatto sull'etichetta del televisore.

Come installare il televisore sul supporto?

Posizionare prima il supporto su una superficie piana. Con l'aiuto di una seconda persona, installare il televisore nella scanalatura del supporto, quindi fissarlo con le quattro viti nere fornite (PSW5×16). Stringere con una coppia di circa 1,5 N·m.

Posso regolare l'inclinazione del televisore?

Sì, il supporto consente una regolazione tra 0° e 6° di inclinazione. Per farlo, rimuovere il copri-piede, svitare le tre viti, spostare il pezzo di regolazione secondo l'angolo desiderato, quindi riavvitare.

Come pulire il supporto TV?

Utilizzare un panno morbido e asciutto. Per le macchie ostinate, inumidire leggermente il panno con un sapone neutro, asciugare, quindi asciugare con un panno asciutto. Non usare diluente, benzina o prodotti chimici.

È necessario fissare il supporto al muro?

Sì, per evitare ribaltamenti, utilizzare il foro previsto sul retro del supporto per fissarlo saldamente al muro. Seguire le istruzioni del manuale del televisore.

Quante persone sono necessarie per l'installazione?

L'installazione deve essere effettuata da almeno due persone per evitare incidenti e garantire una manipolazione sicura del televisore.

Cosa fare se il supporto sembra instabile?

Verificare che il supporto sia installato su una superficie piana e solida. Se il pavimento è morbido (moquette), posizionare una tavola rigida sotto. Assicurarsi che le viti siano ben serrate e che il televisore sia correttamente fissato.

Posso usare questo supporto per un televisore di un'altra marca?

No, questo supporto è specificamente progettato per i modelli Sony elencati. L'uso con altri televisori comporta il rischio di caduta o lesioni.

Come fissare il pannello posteriore fornito?

Dopo aver installato il televisore e il copri-piede, agganciare il pannello posteriore al supporto. Non sono necessarie viti, si incastra semplicemente.

Dove trovare il numero di modello del supporto?

L'etichetta del numero di modello si trova sul lato del supporto TV.

MANUALE UTENTE SU-52HX1 SONY

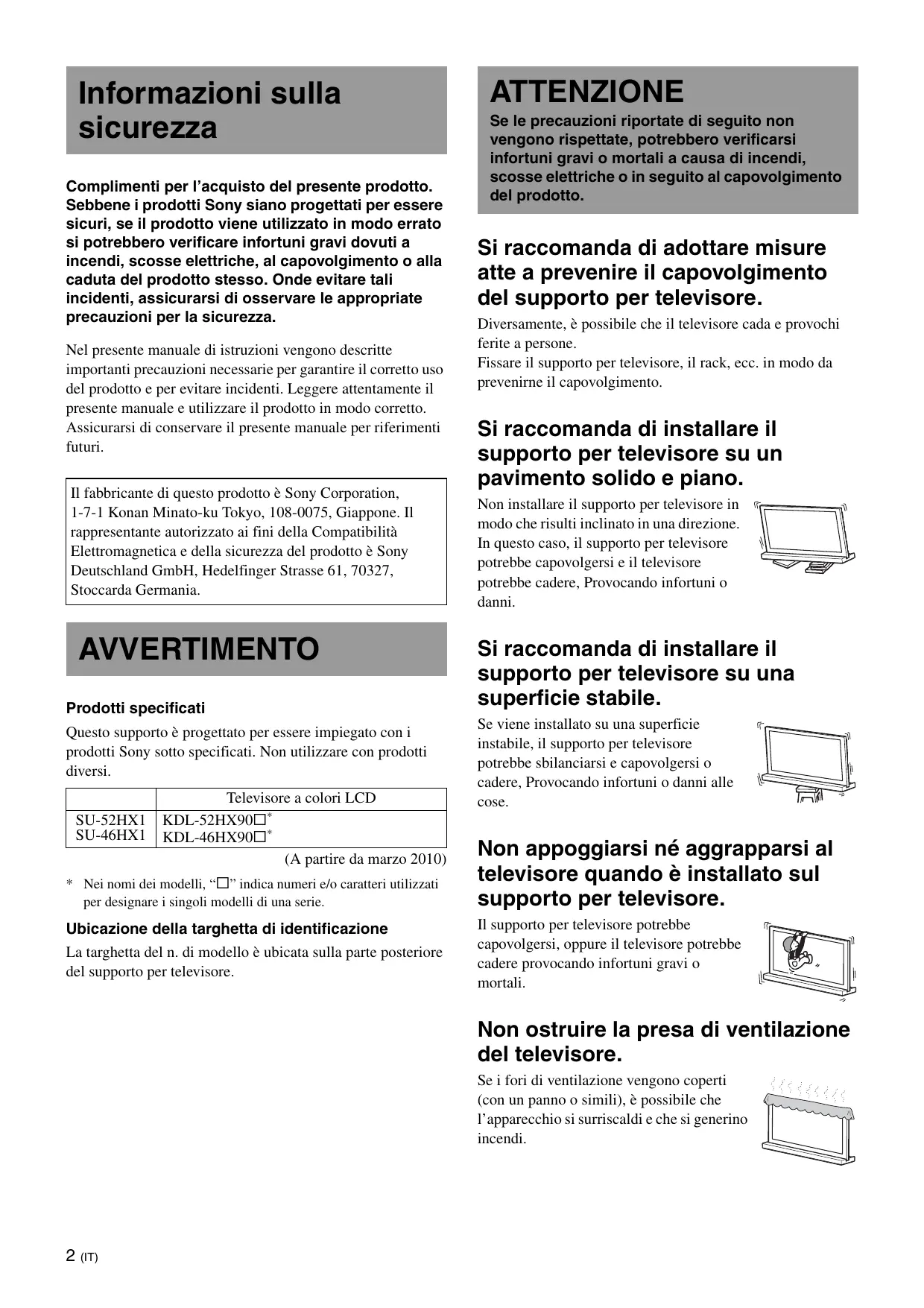

Informazioni sulla sicurezza

Complimenti per l'acquisto del presente prodotto. Sebbene i prodotti Sony siano progettati per essere sicuri, se il prodotto viene utilizzato in modo errato si potrebbero verificare infortuni gravi dovuti a incendi, scosse elettriche, al capovolgimento o alla caduta del prodotto stesso. Onde evitare tali incidenti, assicurarsi di osservare le appropriate precauzioni per la sicurezza.

Nel presente manuale di istruzioni vengono descritte importanti precauzioni necessarie per garantire il corretto uso del prodotto e per evitare incidenti. Leggere attendamente il presente manuale e utilizzato il prodotto in modo corretto. Assicurarsi di conservare il presente manuale per riferimenti futuri.

Il fabbricante di quello prodotto è Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Giappone. Il rappresentante autorizzato ai fini della Compatibilità Elettromagnetica e della sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327, Stoccarda Germania.

AVVERTIMENTO

Prodotti specificati

Questo supporto è progettato per essere impiegato con i prodotti Sony fatto specificati. Non utilizzato con prodotti diversi.

	Televisore a colori LCD
SU-52HX1	KDL-52HX90☐*
SU-46HX1	KDL-46HX90☐*

(A partire daarlo 2010)

• Nei nomi dei modelli, “□” indica numero e/o caratteri utilizzati per designare i singoli modelli di una serie.

Ubicazione della targhettoe di identificazione

La targhetto del n. di modello è ubicata sulla parte posteriore del supporto per tevisore.

ATTENZIONE

Se le precauzioni riportate di seguito non vengono rispetto, potrebbero verificarsi infortuni gravi o mortali a causa di incendi, scosse elettriche o in seguito al capovolgimento del prodotto.

Si raccomanda di adottare misure\ atte a prevenire il capovolgimento\ del supporto per tevisore.

Diversamente, è possible che il teilevisore cada e provochi ferite a persona.

Fissare il supporto per tevisore, il rack, ecc. in modo da prevenirne il capovolgimento.

Si raccomanda di installare il supporto per tevisore su un pavimento solido e piano.

Non installare il supporto per tevisore in modo che risulti inclinato in una direzione. In quello caso, il supporto per tevisore potrebbe capovolgersi e il tevisore potrebbe cadere, Provocando infortuni o danni.

Si raccomanda di installare il supporto per tevisore su una superficie stabile.

Se viene installato su una superficie instabile, il supporto per tevisore potrebbe sbilanciarsi e capovolgersi o cadere, Provocando infortuni o danni alle cose.

Non appoggiarsi né aggrapparsi al teilevisore quando è installato sul supporto per teilevisore.

Il supporto per tevisore potrebbe capovolgersi, oppure il tevisore potrebbe cadere provocando infortuni gravi o mortali.

Non ostruire la presa di ventilazione del teilevisore.

Se i fori di ventilazione vengono coperti (con un panno o simili), è possibile che l'apparecchio si surriscaldi e che si generino incendi.

Prestare attenzione affinché il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati.

• Durante l'installazione del teilevisore sul supporto per teilevisore, prestare attenzione affinché il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati. Se il cavo di alimentazione CA o il cavo di collegamento vengono danneggiati, si potrebbero verificare incendi o scosse elettriche.
• Fare attentione a non calpestare il cavo di alimentazione CA o il cavo di collegamento nelle strasporta il supporto per tevisore. Il cavo di alimentazione CA o il cavo di

collegamento potrebbero venire danneggiati e si potrebbero verificare incendi o scosse elettriche.

Fare attenzione a non inciampare sul cavo di alimentazione CA o il cavo di collegamento.

Se si inciampa sul cavo di alimentazione CA o il cavo di collegamento, il supporto per tevisore potrebbe capovolgersi provocando infortuni.

AVVERTIMENTO

In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi ferite o danni a oggetti.

Non installare appearecchi diversi dal prodotto specificato.

Questo supporto per teilevisore è progettato per essere impiegato esclusivamente con i prodotti sotto specificati. Se si installano apparentechi diversi da quelli specificati, è possibile che cadano o si rompano e provochino infortuni. Salvo diversamente specificato, le illustrazioni riportate nel presente manuale si riferiscono ai modelli KDL-46HX90□.

Si raccomanda di fissare il teilevisore.

Fissare il tevisore al supporto per tevisore utilizzando le viti fornite. Se il tevisore non viene installato in modo sicuro, potrebbe cadere, oppure il supporto per tevisore potrebbe capovolgersi provocando infortuni.

Note sull'installazione

Installare il supporto per teilevisore su un pavimento solido e piano. Il supporto per teilevisore non deve essere installato in posizione inclinata. A questo scopo, osservare le seguenti precauzioni.

Se il supporto per tevisore deve essere installato su una superficie non rigida, come un tappeto, collocare preventivamente una davola di appoggio nella posizione prescelta.

• Non installare il supporto per tevisore in luoghi irraggiati alla luce diretta del sole o vicino a una fonte di calore.
• Non installare il supporto per tevisore in un luogo molto caldo o umido, o all'esterno.

Note sull'utilizzo

Pulizia

Per mantenere pulito il supporto per tevisore, strofinarlo di tanto in tanto con un panno morbido asciutto. Per eliminare lo sporco ostinato, strofinare con un panno leggermente inumidito con sapone neutro. Si raccomanda di asciugare successivement l'area interessata con un panno morbido asciutto. Non utilizzare prodotti chimici, quali ad esempio solventi o benzina, in quanto potrebbero danneggiare il rivestimento superficiale del supporto per tevisore.

Assicurarsi che l'installazione venga eseguita da due o più personne.

Assicurarsi che l'installazione del tevisore sul supporto per tevisore venga eseguita da due o più personne. Se si tenta di eseguire l'installazione da soli, si potrebbero verificare incidenti o lesioni.

Non apportare modifiche al supporto per tevisore.

In caso contrario, potrebbe cadere e provocare lesioni.

Si raccomanda di installare correttamente il tevisore attenuendosi alle istruzioni.

Serrare accuramente le viti. Se non viene installato in modo sicuro, il tevisore potrebbe cadere provocando lesioni.

Fare attentzione a non ferarsi le mani o le dita durante il montaggio.

• Non spostare il supporto per tevisore afferrandolo per il montante.
• Durante l'installazione del teilevisore, fare attenzione a non ferirsi le dità o le mani.

Notasull'estrazione del supporto per tevisore dall'imballo

Afferrare saldamente il supporto per tevisore e maneggiarlo con attenzione.

Punto 1: verifica dei componenti

Nome	Quantità
Supporto	1
Coperchio posteriore	1
Coperchio del montante	1
Vite di fissaggio del montante del televisore (PSW5 × 16) sera (× 4)	5
Vite per il coperchio del montante (PSW5 × 16) sera (× 1)

Unità: mm

ATTENZIONE

Se il cavo di alimentazione CA rimane incastratoizzato o tra i componenti dell'apparecchiatura, si potrebbero verificare cortocircuiti o scosse elettriche. Se si inciampa sul cavo di alimentazione CA o il cavo di collegamento, il supporto per tevisore potrebbe capovolgersi provocando infortuni.

Decidere la posizione di installatione e appoggiare a terra il supporto per tevisore prima di installare il tevisore.

Il teilevisore è pesante, pertanto si consiglia di stabilire preventivamente la posizione di installment, e di assemblare il supporto per teilevisore in loco.

Consultare le istruzioni per l'uso in dotazione con il tevisore per informazioni sulla procedura di rimozione del supporto da ravolo dal tevisore.

Punto 2: installazione del teilevisore

Prima del montaggio

• Prima di procedere con il montaggio, procurarsi un cacciavite a stella adatto alle viti.
• Se si utilizes un cacciavite elettrico, la Coppia deve essere pars a circa 1,5 N·m {15 kgf·cm}.

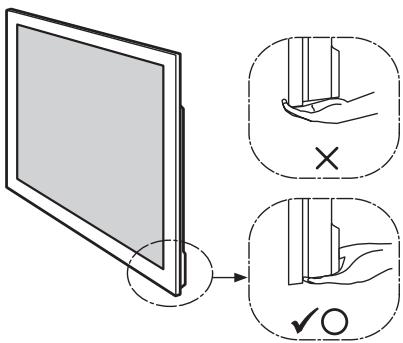

1 Per spostare il teileisore, mantenerlo fermo nel punto specificato.

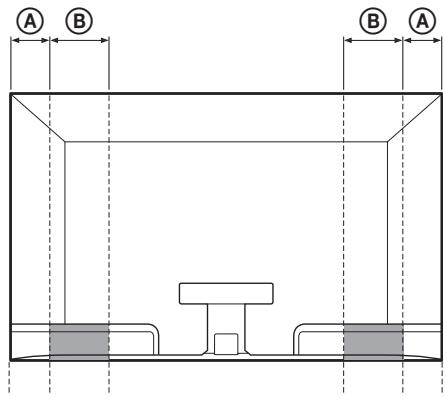

1 Fare riferimento alla tabella sotto riportata e misurare le distance A e B dal bordo superiore del teilevisore, come molto nella figura fatto. Mantenere il teilevisore del punto specificato rispettoando la lunghezza misurata B (■).

Dimensioni del teilevisore	Lunghezza A	Lunghezza B
52"	170	170
46"	170	170

• Posizione are le mani nel punto specificato per evitare di ferirsi le dita.
  Si raccomanda di sorreggere il teilevisore come molto in figura:

• Per trasportare il teilevisore con le mani, sorreggerlo come migliorato in figura. Non esercitare pressioni sullo schermo LCD e sul telaio circostante.

2

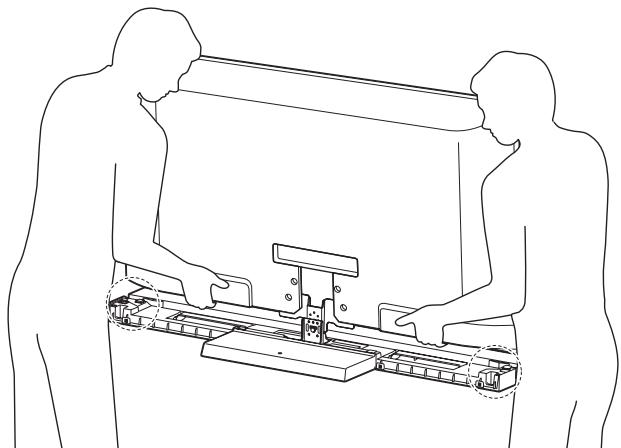

Installare il tevisore sul supporto per tevisore.

Per installare il tevisore occorre inserirlo nell'apposita scanalatura del supporto per tevisore.

• Durante l'installazione del teilevisore,fare attenzione a non pinzarsi le dità.

3

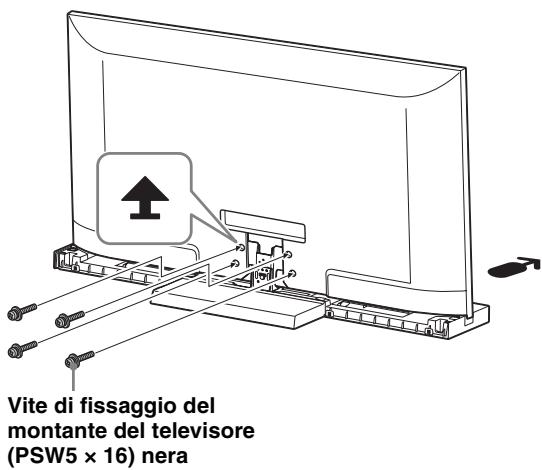

Fissare il tevisore e il supporto per tevisore con le quattro viti di fissaggio del montante del tevisore (PSW5 × 16) nere (in dotazione).

La freccia indica la parte anteriore del supporto per teilevisore.

4

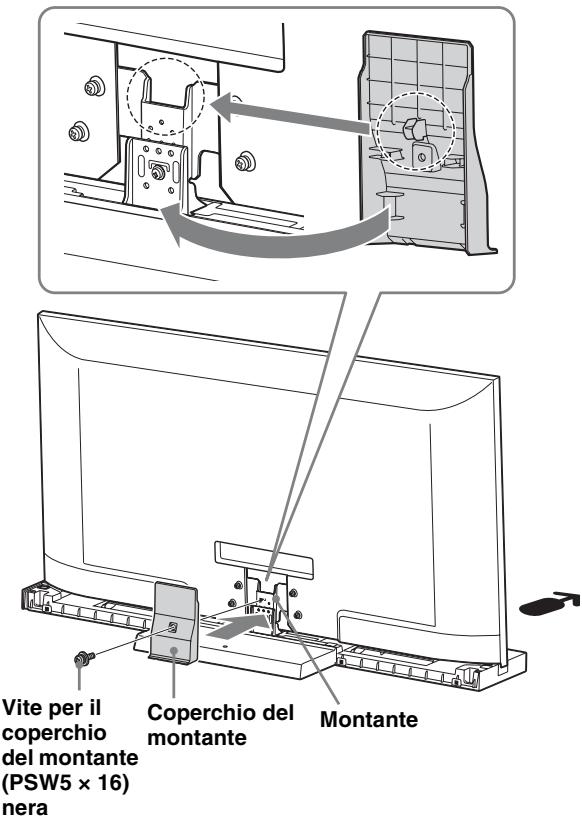

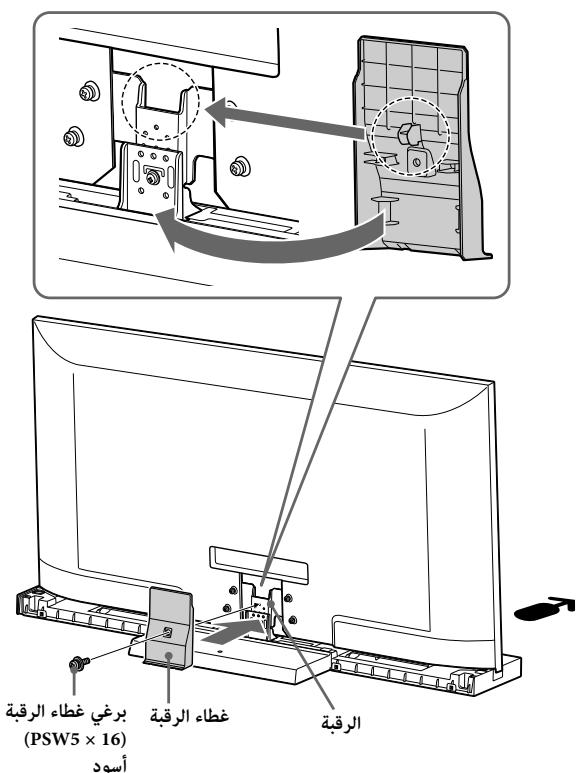

Applicare il coperchio del montante sul montante.

Allineare il coperchio del montante al montante e farlo scorrere verso il basso come illustrato nella figura fatto. Fissare il coperchio del montante e il montante con l'apposita vite (PSW5 × 16) nera (in dotazione).

Se si desidera regolare l'angolo di visione del teilevisore, è necessario farlo prima di installare il coperchio del montante. Fare riferimento al punto 2 del paragrafo "Regolazione dell'angolo di visione del teilevisore" a pagina 7.

5

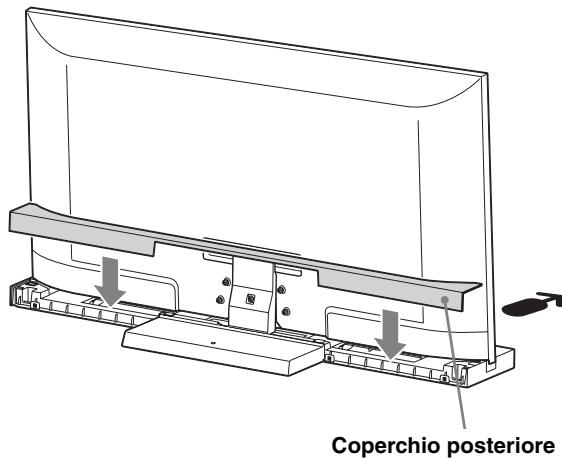

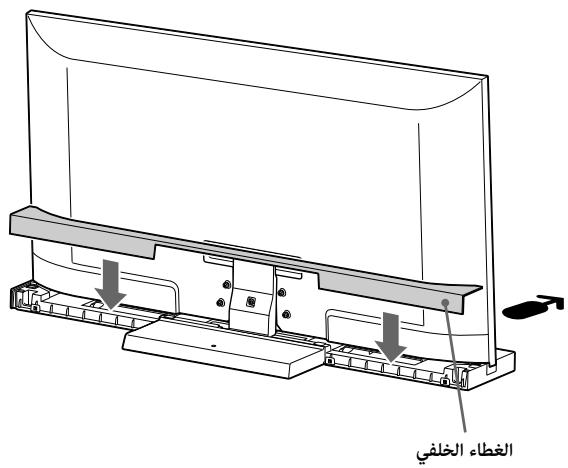

Installare il coperchio posteriore sul supporto per tevisore.

Punto 3: misure di sicurezza per evitare il capovolgimento

ATTENZIONE

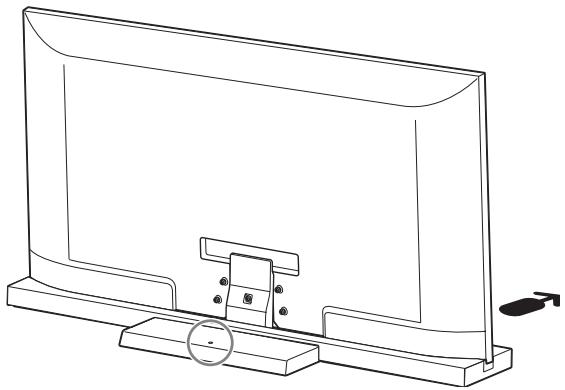

Si raccomanda di adottare misure alla prevenire il capovolgimento del supporto per tevisore, onde evitare possibili infortuni e danni.

Come molto nella figura sotto, il supporto per teilevisore è provvisto di un foro che può essere utilizzato per adottare misure nelle prevenirne il capovolgimento.

Per informazioni dettagliate su questa procedura, consultare il manuale di istruzioni del tevisore.

Caratteristiche tecniche

			SU-52HX1	SU-46HX1
Dimensioni: mm	A		410	410
	B		125	140
	C		225	190
	D		1.263	1.124
	E	0°	812,8	732,8
		6°	808,8	729,2
	F		45	45
	G		350	330
Peso del supporto:			9,6 kg	8,8 kg

Le caratteristiche e specifiche sono soggette a modifiche alla preavviso.

Regolazione dell'angolo di visione del teilevisore

È possibile regolare quello teilevisore entro i valori di angolazione indicati di seguito

(l'impostazione predefinita è di 6 gradi).

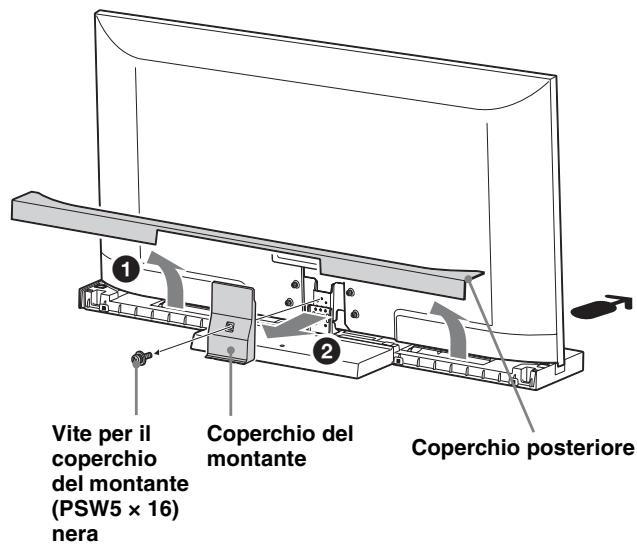

1 Staccare il coperchio posteriore e il coperchio del montante.

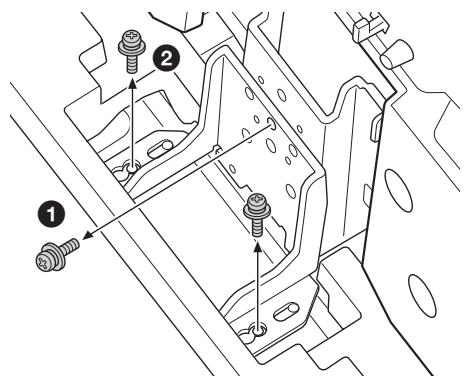

2 Rimuovere le viti.

Rimuovere le tre viti dal montante.

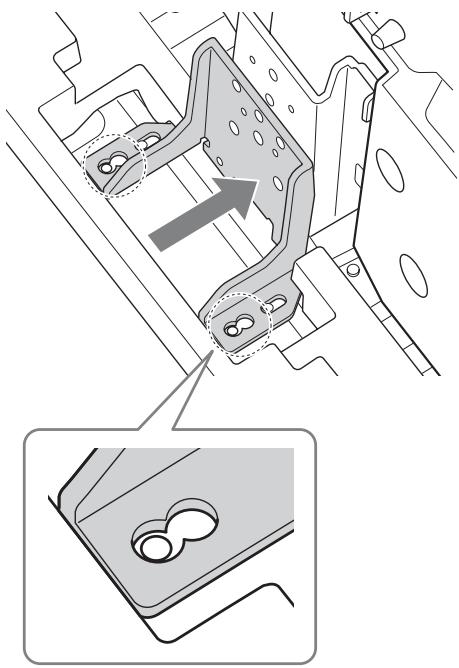

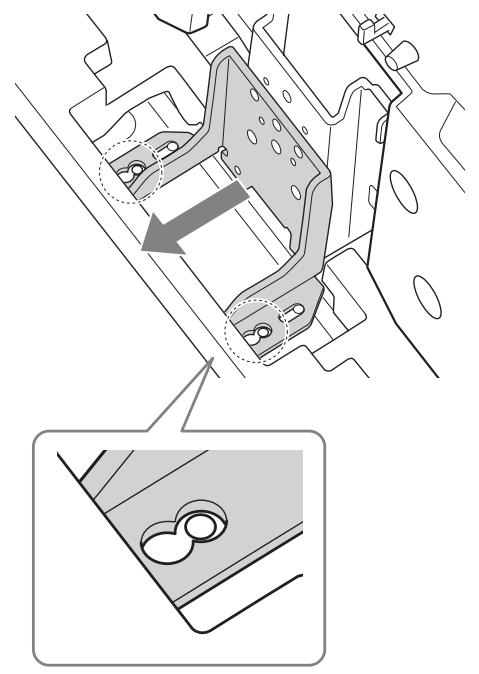

3 Regolare l'angolo di visione.

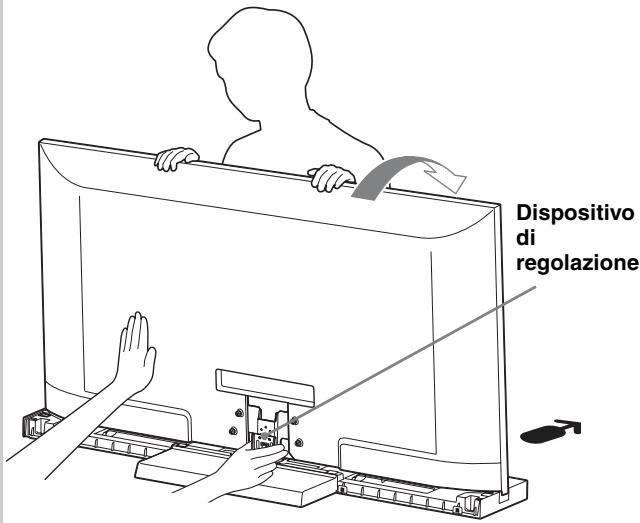

Inclinare la TV in avanti, impostare il disposativo di regolazione sull'angolo desiderato.

• Spostare il dispositorio di regolazione indietro per una regolazione da 6 gradi a 0 gradi.

• Spostare il dispositorio di regolazione in avanti per una regolazione da 0 gradi a 6 gradi.

Riportare il teilevisore alla posizione iniziale.

• Per riportare il teilevisore alla posizione iniziale, sostenere il dispositivo di regolazione con una mano (solo in caso di impostazione a 0 grade).

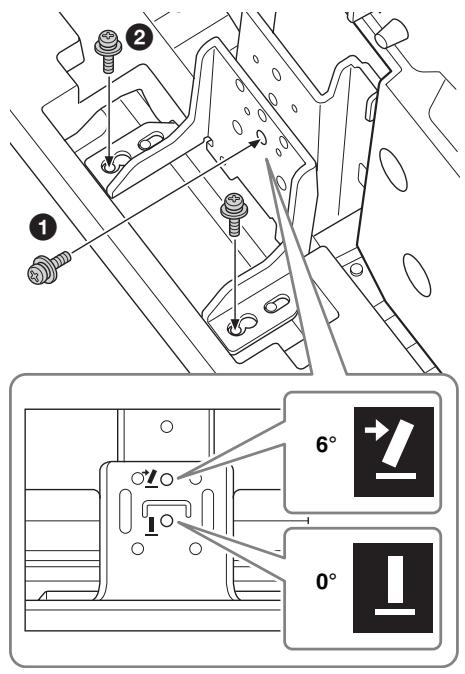

4 Serrare le viti.

Prima di tutto, fissare il dispositorio di regolazione e il montante con la vite (1), quando con due viti (2) (utilizzare le tre viti rimosse nel punto 2).
