SUFL300M - Supporto TV SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto TV
Marca	Sony
Modello	SU-FL300M
Dimensioni (L × l × H)	1035 × 503 × 120 mm
Peso netto	35 kg
Materiale principale	Vetro temperato e acciaio
Colore	Nero
Carico massimo del ripiano in vetro	30 kg
Tipo di televisori compatibili	Modelli Sony LCD specifici (vedi manuale)
Rotazione	Possibile per alcuni modelli (ruotante)
Funzioni principali	Supporto TV con ripiano in vetro, gestione cavi, ganci per altoparlante centrale Home Theatre
Manutenzione e pulizia	Panno morbido e asciutto; macchie ostinate con sapone neutro, asciugare dopo
Sicurezza	Ancoraggio a parete obbligatorio tramite bulloni di ancoraggio e cinghia di supporto; non superare il carico del ripiano; non arrampicarsi o appoggiarsi
Installazione	Riservata a un tecnico autorizzato Sony; richiede almeno due persone
Accessori inclusi	Cinghia di supporto, bulloni di ancoraggio, viti, manicotti, cappucci, dima di carta, nastro adesivo
Riparabilità	Non riparabile dall'utente; contattare il servizio Sony
Garanzia	Consultare le condizioni generali Sony

Domande frequenti - SUFL300M SONY

Quali televisori sono compatibili con il supporto SU-FL300M?

Il supporto è progettato per i modelli Sony elencati nel manuale, in particolare le serie KDL-xx e KLV-xx (ad esempio KDL-46W3500, KDL-40D2600). Per i modelli non elencati, consultare il manuale del televisore.

Posso installare il supporto da solo?

Sony raccomanda un'installazione da parte di un tecnico autorizzato poiché l'apparecchio è pesante e richiede misure di sicurezza. L'installazione da parte di un non professionista può causare lesioni o danni.

Qual è il peso massimo supportato dal ripiano in vetro?

Il ripiano in vetro può supportare fino a 30 kg. Non posizionare oggetti più pesanti per evitare la rottura del vetro.

Il supporto permette di ruotare il televisore?

Sì, per i modelli televisori ruotanti (indicati nel manuale), il supporto consente la regolazione dell'angolo di visione a sinistra e a destra. Utilizzare i fori posteriori per i manicotti durante l'installazione.

Come fissare il televisore al muro per evitare il ribaltamento?

Utilizzare la cinghia di supporto fornita: avvitarla sul supporto da tavolo, quindi fissarla al muro utilizzando una fune o catena e supporti murali (non forniti). I bulloni di ancoraggio sul retro del televisore servono per legare la fune.

Quali tipi di cavi posso far passare nel supporto?

Il supporto dispone di passacavi e fori nel pilastro posteriore per organizzare i cavi di alimentazione, HDMI, ecc. Evitare di schiacciare i cavi per prevenire cortocircuiti.

Come pulire il supporto TV?

Utilizzare un panno morbido e asciutto. Per le macchie ostinate, un panno leggermente umido con sapone neutro, poi asciugare con un panno asciutto. Non utilizzare diluenti o benzina.

Posso installare un altoparlante centrale su questo supporto?

Sì, grazie ai ganci per altoparlanti forniti. Sono adatti ai modelli Home Theatre Sony specifici (SS-CT71/CNP2200 o SS-CT72/CT74). Seguire le istruzioni di montaggio.

Cosa fare se il vetro del supporto si fessura?

Non utilizzare il supporto se è fessurato: il vetro potrebbe rompersi e far cadere il televisore, causando lesioni gravi. Contattare il servizio post-vendita Sony per una sostituzione.

Il supporto è garantito?

La garanzia dipende dalle condizioni generali di Sony. Consultare il manuale o contattare il rivenditore per maggiori informazioni.

MANUALE UTENTE SUFL300M SONY

Complimenti per l'acquisto del presente prodotto.

Per i clienti

L'installazione del presente prodotto deve essere eseguita esclusivamente dal personale Sony qualificato, poiché richiede la presenza di almeno due persone, particolare attenzione, il rispetto delle norme di sicurezza e competenza.

ATTENZIONE

In caso di mancata osservanza delle precauzioni di sicurezza o di uso errato del prodotto, è possibile che si verifichino ferite gravi o incendi.

Nel presente manuale delle istruzioni, vengono descritte le modalità d'uso del prodotto e importanti precauzioni necessarie per evitare incidenti. Assicurarsi di leggere attentamente il presente manuale e di utilizzare il prodotto in modo corretto. Conservare il presente manuale per eventuali riferimenti futuri.

Per gli installatori Sony

L'installazione del televisore richiede la presenza di almeno due persone, particolare attenzione e competenza. Durante l'installazione del televisore, consultare attentamente il presente manuale. Sony non può essere ritenuta responsabile per eventuali incidenti o danni causati da un uso o un'installazione errati. Dopo l'installazione, consegnare il presente manuale al cliente.

Informazioni sulla sicurezza

Sebbene i prodotti Sony siano progettati per essere sicuri, se il prodotto viene utilizzato in modo errato potrebbero verificarsi ferite gravi dovute a incendi, scosse elettriche, al capovolgimento o alla caduta del prodotto stesso. Per evitare incidenti, assicurarsi di osservare le precauzioni per la sicurezza.

AVVERTIMENTO

Prodotti specificati

I seguenti prodotti sono soggetti a modifiche senza preavviso. Alcuni modelli potrebbero esaurirsi o andare fuori produzione, oppure potrebbero non essere disponibili in determinate regioni.

	Televisore a colori LCD
SU-FL300M	KDL-46W3500	KDL-40D2600
	KDL-46W3100	KLV-40W300A
	KDL-46W3000	KLV-40V300A
	KDL-46V3100	KLV-40D300A
	KDL-46V3000	KDL-37S3100
	KDL-46VL130	KLV-37S310A
	KDL-46S3000	KDL-32XBR4
	KDL-46D3550	KDL-32V3100
	KDL-46D3500	KDL-32T3000
	KDL-46D3000	KDL-32T2800
	KLV-46W300A	KDL-32T2600
	KLV-46V300A	KDL-32S3100
	KLV-46D300A	KDL-32S3000
	KDL-40W3500	KDL-32SL130
	KDL-40W3100	KDL-32D3100
	KDL-40W3000	KDL-32D3010
	KDL-40V3100	KDL-32D3000
	KDL-40V3000	KDL-32D2810
	KDL-40VL130	KDL-32D2710
	KDL-40T3000	KDL-32D2600
	KDL-40T2800	KLV-32V300A
	KDL-40T2600	KLV-32S310A
	KDL-40S3000	KLV-32D300A
	KDL-40SL130
	KDL-40D3550
	KDL-40D3500
	KDL-40D3100
	KDL-40D3010
	KDL-40D3000
	KDL-40D2810
	KDL-40D2710
SU-FL300L	KDL-52W3000
	KDL-52WL130
	KDL-46W3000
	KDL-46V3000
	KDL-46VL130
	KDL-46S3000

Il presente supporto per televisore è stato progettato per essere utilizzato con i prodotti specificati sopra. Per altri tipi di televisori, consultare i rispettivi manuali d'uso per verificare se è possibile utilizzare il presente supporto. Insieme ad alcuni televisori viene fornito un opuscolo che illustra come installare il supporto del televisore.

ATTENZIONE

Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi ferite gravi o mortali a causa di incendi o scosse elettriche oppure in seguito al capovolgimento del prodotto.

L'installazione dei prodotti deve essere eseguita esclusivamente da personale Sony qualificato.

Il televisore e il suo supporto sono molto pesanti, pertanto se l'installazione viene effettuata da persone non qualificate potrebbero verificarsi lesioni gravi.

Assicurarsi di prendere le dovute precauzioni in modo che il supporto per televisore non si capovolga.

Diversamente, è possibile che il televisore si capovolga causando ferite.

Fissare saldamente il televisore a una parete o simili onde evitare che si capovolga.

Assicurarsi di installare il supporto per televisore su un pavimento solido e piano.

Non installare il supporto del televisore in modo che penda da un lato, onde evitare che il supporto stesso si capovolga o che il televisore cada provocando ferite a persone o danni. Se il supporto per televisore viene installato su una superficie morbida quale un tappeto, prima appoggiarvi sopra un pannello.

Non utilizzare un supporto per televisore danneggiato.

Non utilizzare il supporto per televisore se presenta delle incrinature. Il vetro potrebbe rompersi facendo rovesciare il televisore, provocando così lesioni gravi o danni. Supporto per televisore incrin

Supporto per televisore incrinato

Non appoggiarsi né aggrapparsi al televisore.

Il supporto per televisore potrebbe capovolgersi, oppure il televisore potrebbe cadere causando ferite gravi o mortali.

Impedire ai bambini di salire sul supporto per televisore o di arrampicarsi sui ripiani.

Se i bambini si arrampicano sul supporto del televisore o giocano tra i ripiani, potrebbero subire lesioni gravi o mortali causate dalla rottura del vetro o dal rovesciamento del supporto e del televisore stesso.

Non salire sul supporto per televisore.

Si potrebbe cadere oppure rompere il vetro e provocare delle lesioni.

Non ostruire le prese di ventilazione del televisore.

Se le prese di ventilazione vengono coperte, ad esempio con un panno e simili, il televisore potrebbe surriscaldarsi provocando incendi.

Evitare che il cavo di alimentazione o il cavo di collegamento rimangano incastrati.

- Durante l'installazione del televisore sul supporto per televisore, evitare che il cavo di alimentazione o il cavo di collegamento rimangano incastrati. Se tali cavi vengono danneggiati, è possibile che si verifichino incendi o scosse elettriche.

- Durante il trasporto del supporto per televisore, non camminare sul cavo di alimentazione o sul cavo di collegamento. Diversamente, tali cavi potrebbero danneggiarsi e causare incendi o scosse elettriche.

Non spostare il supporto per televisore quando il televisore è collegato o in presenza di dispositivi collegati all'interno.

Se si sposta il supporto per televisore insieme al televisore, si potrebbero subire lesioni alla schiena, oppure il supporto per televisore potrebbe rovesciarsi e provocare gravi lesioni. Anche i dispositivi collegati all'interno

potrebbero cadere provocando la rottura del ripiano in vetro o altri danni a oggetti.

AVVERTIMENTO

Se le precauzioni riportate di seguito non vengono rispettate, è possibile causare ferite o danni a oggetti.

Non installare apparecchi diversi da quelli specificati.

• Il presente supporto per televisore è stato progettato per essere utilizzato esclusivamente con i prodotti specificati. Se vengono installati apparecchi diversi da quelli specificati, è possibile che cadano o si rompano, causando ferite.
• Non collocare oggetti quali vasi, ceramiche e così via sul supporto per televisore.
• Non apportare modifiche al supporto per televisore.
• Non collocare oggetti caldi sul supporto per televisore. Il calore potrebbe provocare lo scolorimento o la deformazione del supporto per televisore.
• Non collocare sul supporto per televisore oggetti che potrebbero danneggiare il vetro.

Assicurarsi di fissare saldamente il televisore.

Fissare il televisore al supporto per televisore utilizzando i dispositivi di ancoraggio in dotazione. Se il televisore non viene installato in modo saldo, è possibile che cada oppure che il supporto per televisore si capovolga causando ferite.

Non applicare pressione eccessiva sul vetro, né sottoporlo ad urti di alcun genere.

Durante l'installazione del televisore, non applicare pressione eccessiva sul supporto per televisore con le mani. Non colpire il supporto per televisore con oggetti quali un cacciavite e simili, onde evitare che il vetro si rompa causando ferite.

Durante il trasporto del supporto per televisore

Se il supporto per televisore viene spostato da una sola persona o senza osservare le procedure corrette, è possibile procurarsi ferite. Per evitare tale problema, assicurarsi di seguire le precauzioni riportate di seguito.

• Assicurarsi che il supporto per televisore venga trasportato da almeno due persone e solo dopo avere rimosso il televisore, i dispositivi collegati e i ripiani in vetro.
• Non trascinare il supporto per televisore. Le parti di base del supporto per televisore potrebbero staccarsi e danneggiare il pavimento.
• Prestare attenzione a non schiacciarsi le mani o i piedi sotto il ripiano di base.
• Durante il trasporto del supporto per televisore, non afferrare il ripiano di vetro.

Non sottoporre il vetro ad urti eccessivi.

Sebbene il presente supporto per televisore sia costruito in vetro temperato, occorre maneggiarlo con cura.

Se il vetro si rompe, i frammenti potrebbero causare ferite.

Osservare pertanto le precauzioni riportate di seguito.

• Non colpire il vetro né lasciarvi cadere sopra oggetti appuntiti. Evitare urti eccessivi.
• Non graffiare né colpire il vetro con oggetti appuntiti.
- Non urtare gli spigoli del vetro con oggetti pesanti, quale un aspirapolvere.

Nota sulla capacità di carico

Non collocare dispositivi che superino il peso massimo di ogni ripiano, come indicato nell'illustrazione.

Diversamente, i ripiani potrebbero rompersi.

30 kg

Note sull'installazione

• Durante il montaggio, stendere il materiale di imballaggio sul pavimento per evitare danni al pavimento stesso.
• Installare il supporto per televisore su un pavimento solido e piano. Non installare il supporto per televisore in posizione angolata o in pendenza. Onde evitare quanto riportato sopra, osservare le seguenti precauzioni.
• Non installare il supporto per televisore in luoghi soggetti a luce solare diretta o in prossimità di impianti di riscaldamento.
• Non installare il supporto per televisore in luoghi soggetti a temperature elevate o umidi né in esterni.

Nota sull'uso

Per mantenere pulito il supporto per televisore, pulirlo periodicamente con un panno morbido asciutto. Rimuovere le macchie persistenti strofinando con un panno leggermente inumidito con un detergente delicato. Subito dopo, asciugare l'area con un panno morbido e asciutto. Non utilizzare sostanze chimiche, quali solventi o benzene, onde evitare di danneggiare la finitura del supporto per televisore.

Per gli installatori Sony

Assicurarsi di leggere attentamente le precauzioni per la sicurezza precedentemente descritte e di prestare particolare attenzione durante l'installazione, la manutenzione, i controlli e le riparazioni del presente prodotto.

Assicurarsi che l'installazione venga eseguita da almeno due persone.

Assicurarsi che l'installazione del televisore sul supporto per televisore venga eseguita da almeno due persone. Se l'installazione viene eseguita da una sola persona, è possibile causare incidenti o ferite. Assicurarsi che durante l'installazione non vi siano bambini presenti.

Assicurarsi che il supporto per televisore venga montato saldamente seguendo le istruzioni.

Se una vite non viene serrata in modo sicuro o cade, il supporto per televisore potrebbe rovesciarsi provocando ferite a persone o danni.

Prestare attenzione a non ferirsi le mani o le dita durante il montaggio.

Prestare attenzione a non schiacciarsi le mani o le dita durante il montaggio del supporto per televisore e l'installazione del televisore.

Assicurarsi che il televisore venga installato saldamente seguendo le istruzioni.

Serrare saldamente le viti. Se il televisore non viene fissato correttamente, è possibile che cada causando ferite.

Punto 1: Verifica dei componenti

Nome Quantità
Ripiano superiore			1
Ripiano di base			1
Sostegno laterale (L)*1			1
Sostegno laterale (R)*1			1
Sostegno posteriore			1
Pannello frontale			1
Ripiano in vetro			1
Vite (+PWH5 × 25)		a*4	8
Vite (+K4 × 20) + Manicotto		b*4	2
Tassello		c*4	4
Vite (+P4 × 15)		d*4	4
Dispositivo di ancoraggio		e*4	2
Coprivite		f*4	3
Cinghia di sostegno		g*4	1
Vite (M6 × 18)
Vite da legno (M3,8 × 20)
Staffa del diffusore (L)			1
Staffa del diffusore (R)			1
Modello in carta			4*2
			3*3
Nastro			1

*1 Le illustrazioni precedenti sono per il modello SU-FL300M. Vi sono differenze rispetto al modello SU-FL300L. Per il SU-FL300L vi sono due incavi sul lato sostegno laterale.
*2 Per il SU-FL300M, sono forniti quattro modelli in carta.
*3 Per il SU-FL300L, sono forniti tre modelli in carta.
*4 I sacchetti contenenti le parti sono etichettati in ordine alfabetico.

Prima di procedere al montaggio, assicurarsi di disporre di un cacciavite Phillips compatibile con le viti di cui sopra.

Punto 2: Montaggio del supporto per televisore

ATTENZIONE

Se il cavo di alimentazione rimane incastrato sotto o tra le parti dell'apparecchio, è possibile che si verifichino cortocircuiti o scosse elettriche. Prestare attenzione a non inciampare nel cavo di alimentazione o nel cavo di collegamento, onde evitare che il supporto per televisore si capovolga o causi ferite.

Stabilire la posizione di installazione e collocarvi il supporto per televisore prima di installare il televisore.

Poiché il televisore è pesante, si consiglia di stabilire in anticipo la posizione di installazione e di montare il supporto per televisore direttamente sul posto.

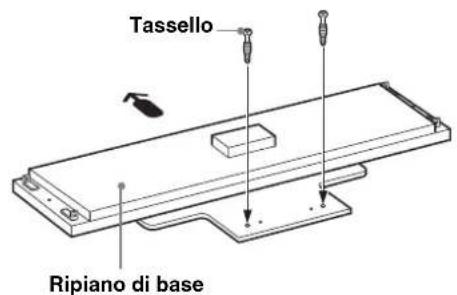

1 Fissare il sostegno posteriore al ripiano di base.

① Stringere i due tasselli in dotazione al ripiano di base.

Tassello Ripiano di base

← La direzione della freccia indica la parte anteriore del supporto per televisore.

②Fissare il sostegno posteriore al ripiano di base e stringere i due tasselli con un cacciavite.

Tassello* Sostegno posteriore

* Prima di fissare il sostegno posteriore, accertarsi che il segno ∇ sia rivolto verso il basso.

2 Fissare i sostegni laterali al ripiano di base.

Fissare i sostegni laterali al ripiano di base mediante le quattro viti in dotazione (+PWH5 × 25).

Sostegno laterale (L) R Sostegno laterale (R) Vite (+PWH5 × 25)

Nota

I sostegni laterali sinistro e destro sono diversi. Assicurarsi di installare ciascun sostegno laterale sul lato corretto.

3

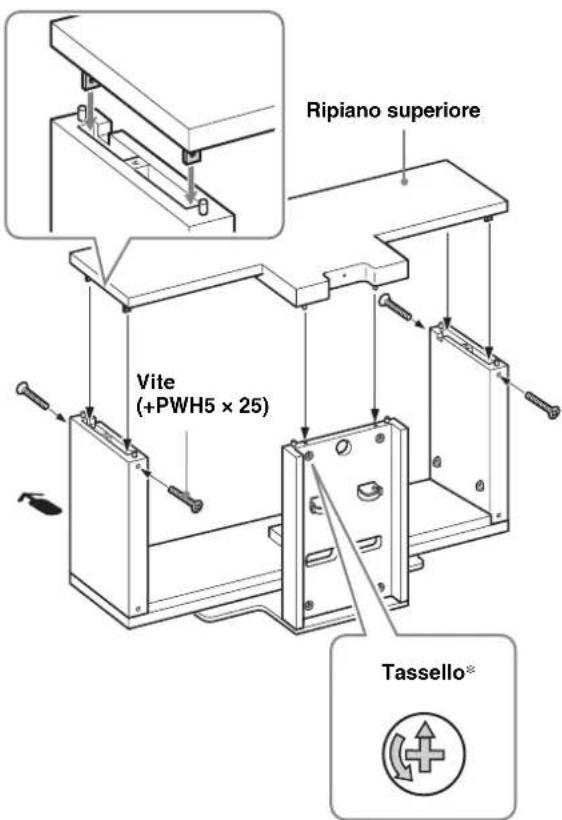

Installazione del ripiano superiore.

① Stringere i due tasselli in dotazione al ripiano superiore.

Tassello Panno morbido Ripiano superiore

L'illustrazione precedente è relativa al modello SU-FL300M, come esempio. Per il SU-FL300L vi sono due barre di rinforzo sul ripiano superiore.

Nota

Per evitare danni alla superficie lucida del ripiano superiore, pulire la superficie di lavoro e disporre su di esso un panno morbido.

② Alllineare e inserire le staffe di fissaggio su entrambi i lati del ripiano superiore all'interno dei sostegni laterali.
③ Fissare i sostegni laterali mediante le quattro viti in dotazione (+PWH5 × 25), quindi fissare i due tasselli rimanenti sul lato posteriore del sostegno posteriore.

Ripiano superiore Vite (+PWH5 x 25) Tassello*

* Prima di fissare il ripiano superiore, accertarsi che il segno Δ sia rivolto verso l'alto.

Nota

Prestare attenzione a non schiacciarsi le dita durante il fissaggio del ripiano superiore.

4

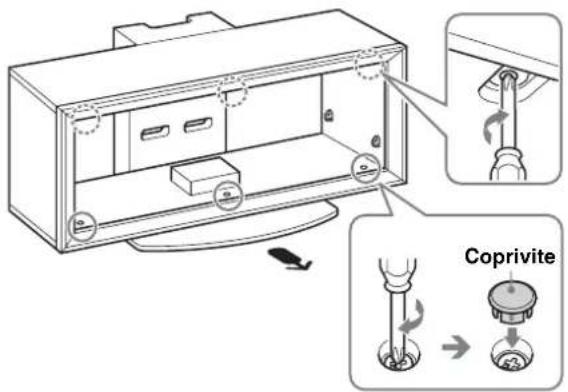

Fissare il pannello frontale al supporto per televisore.

① Allineare i tre piedini del supporto per televisore con i tre fori del pannello frontale.

Piedino Pannello frontale

② Ruotare i sei tasselli sul ripiano superiore e sul ripiano di base in senso orario, Quindi, fissare i tre coprivite in dotazione sulle tre viti inferiori.

Assicurarsi di fissare il pannello frontale nella direzione corretta.

5

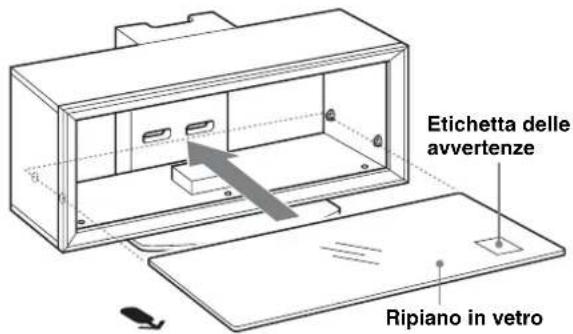

Montare il ripiano in vetro.

Se si collega il sistema Home Theatre al supporto, fissare innanzitutto i staffa del diffusori. (fare riferimento a “Installazione del diffusore centrale (solo per sistemi di Home Theatre)” a pagina 13).

①Inserire completamente il ripiano in vetro fino a toccare il sostegno posteriore.

Etichetta delle avvertenze Ripiano in vetro

Nota

Fissare il ripiano in vetro sul supporto per televisore tenendo l'etichetta delle avvertenze rivolta verso la parte anteriore destra, come illustrato.

② Serrare le quattro viti sui sostegni laterali per fissare il ripiano in vetro sul supporto per televisore.

Punto 3: Preparazione all'installazione del televisore

1

Applicare i manicotti al ripiano superiore.

Applicare i manicotti con le viti in dotazione (+K4 × 20).

Per i modelli non specificati a pagina 2:

Utilizzare i fori anteriori.

Per i modelli specificati a pagina 2:

Per i modelli con piattaforma girevole*, utilizzare i fori posteriori; per i modelli senza piattaforma girevole, utilizzare i fori anteriori.

Nota

Verificare le istruzioni d'uso del televisore per verificare se è possibile utilizzare la piattaforma girevole.

* La piattaforma girevole permette di regolare l'angolo di visione del televisore (a destra e sinistra).

Vite (+K4 × 20) + Manicotto Fori posteriori Fori anteriori

2 Incollare il modello in carta in dotazione sul ripiano superiore.

① Scegliere il modello in carta in dotazione e allineare i lati dell'angolo destro del modello con l'angolo destro del ripiano superiore.

Per i modelli non specificati a pagina 2:

Fare riferimento all'opuscolo fornito con il televisore, scegliere il modello in carta corrispondente al televisore in uso.

Per i modelli specificati a pagina 2:

Scegliere il modello in carta in stampa nera corrispondente alle dimensioni dello schermo del televisore in uso.

②Fissare il modello sul ripiano superiore mediante il nastro in dotazione.

Punto 4: Installazione del televisore

Collegare il televisore al supporto da tavolo se non è già stato fatto.

Solo per i modelli con piattaforma girevole specificati a pagina 2, seguire la procedura della parte 1, Punto 4.

1 Regolare al centro la posizione della piattaforma girevole (Solo per modelli con piattaforma girevole).

Prima di installare il televisore allineare la linguetta della piattaforma girevole con la tacca presente sul supporto da tavolo.

Piattaforma girevole Linguetta Solo per modelli con piattaforma girevole

ATTENZIONE

Se la piattaforma girevole non è regolata correttamente il televisore non sarà fissato stabilmente e potrebbe cadere.

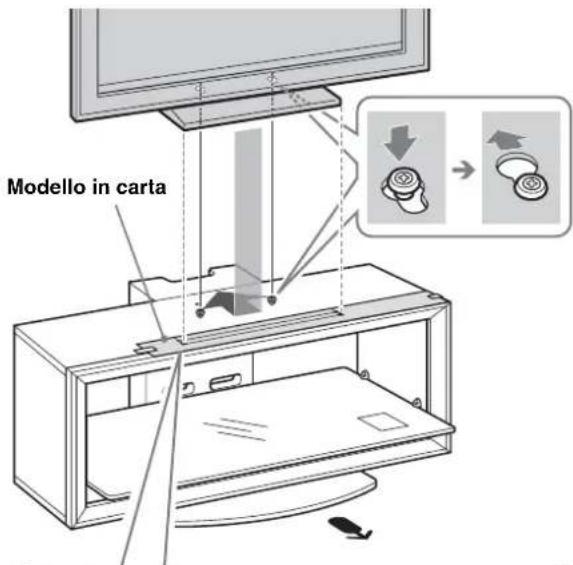

2 Disporre il televisore sul supporto per televisore.

①Far corrispondere il contorno del supporto da tavolo con il contorno delle dimensioni dello schermo del televisore e con i segni di angolo sul modello in carta, in modo tale che i fori sul fondo del supporto da tavolo siano allineati con i manicotti installati nella parte 1, Punto 3.
②Fare scorrere indietro il televisore, in modo da fissarlo nella sua sede.
③Rimuovere il modello in carta dal ripiano superiore.

Solo per i modelli con piattaforma girevole specificati a pagina 2

A Il segno di angolo bianco è per i modelli con piattaforma girevole.
B Il segno di angolo nero è per i modelli senza piattaforma girevole.

Nota

Per i televisori da 37/40 pollici, per piattaforma girevole o no, allineare il supporto da tavolo al segno di angolo nero. (sul modello in carta per 37/40 pollici non è riportato il segno di angolo bianco).

3 Fissare i dispositivi di ancoraggio.

Fissare i due dispositivi di ancoraggio in dotazione al retro del televisore.

Dispositivo di ancoraggio

Nota

Il televisore potrebbe cadere, provocando lesioni personali, se non si utilizzano i due dispositivi di ancoraggio per fissare il televisore.

Punto 5: Misure di sicurezza per evitare che il supporto si capovolga

ATTENZIONE

Assicurarsi di prendere le dovute precauzioni in modo che il supporto per televisore non si capovolga provocando eventuali lesioni e danni.

1 Fissare la cinghia di sostegno.

①Avvitare la cinghia di sostegno al supporto del televisore con la vite da legno in dotazione servendosi di un cacciavite.
②Fissare la cinghia di sostegno al supporto da tavolo e avvitare la cinghia con le viti di fissaggio in dotazione usando una moneta, ecc.
③ Regolare la lunghezza stringendo la cinghia di sostegno, sostenendo il supporto da tavolo.

Passare i cavi attraverso i fermacavi e i fori sul sostegno posteriore.

Se i cavi non sono installati correttamente possono essere pizzicati e danneggiati, e potrebbero generare scosse elettriche.

3

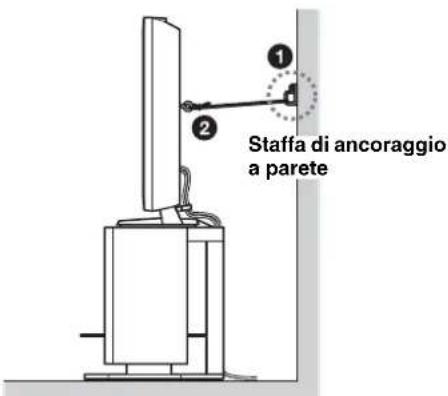

Fissare il televisore alla parete.

A questo scopo, preparare una catena o una corda robusta del tipo disponibile in commercio e una staffa di ancoraggio a parete.

①Fissare la staffa di ancoraggio a parete a una parete robusta.
②Inserire la corda o la catena in entrambi i fori dei dispositivi di ancoraggio, quindi serrare l'altro capo della corda o della catena alla staffa di ancoraggio a parete.

Catena o corda robusta

Staffa di ancoraggio a parete

Caratteristiche tecniche

H I

A 30 kg D E B

G F C

Nota sulla capacità di carico

Non collocare sul ripiano in vetro dispositivi il cui peso superi il peso massimo consentito del ripiano, poiché potrebbe rompersi provocando lesioni.

		SU-FL300M SU-FL300L
Dimensioni: mm	A1	.035 1.280
	B5	503 503
	C4	85 518
	D8	95 1.140
	E3	303 303
	F4	18 468
	G1	46 146
	H1	20 130
	I2	72 340
Peso:		35 kg 52 kg

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Installazione del diffusore centrale (solo per sistemi di Home Theatre)

Il diffusore centrale, modello SS-CT71/CNP2200, è previsto per i seguenti modelli Home Theatre System:

DAV-HDX665 HT-SF2000

DAV-HDX466 HT-SF1200

DAV-HDX465 HT-SF1100

DAV-HDX267W DAV-DZ750K

DAV-HDX266 DAV-DZ630

DAV-HDX265 DAV-DZ556KB

DAV-HDZ235 DAV-DZ555K

DAV-DZ555M

DAV-DZ530

DAV-DZ250KW

DAV-DZ250K

DAV-DZ250M

DAV-DZ231

DAV-DZ230

DAV-DZ151KB

DAV-DZ150K

Il diffusore centrale, modello SS-CT72/CT74, è previsto per i seguenti modelli di Home Theatre System:

DAV-HDX900W DAV-DZ1000

• I prodotti sopra elencati sono soggetti a modifiche senza preavviso e potrebbero esaurirsi o andare fuori produzione.
• Alcuni modelli possono non essere disponibili in alcune regioni.

Prima di fissare la staffa del diffusore:

Per il modello SS-CT71/CNP2200, i segni H-L/H-R devono essere rivolti in avanti (H-L significa lato sinistro, H-R lato destro).

Per il modello SS-CT72/CT74, i segni S-L/S-R devono essere rivolti in avanti (S-L significa lato sinistro, S-R lato destro).

Vite della staffa per il modello SS-CT72/CT74 Vite della staffa per il modello SS-CT71/CNP2200

1 Fissare la staffa del diffusore.

Fissare entrambe le staffe del diffusore con le viti in dotazione (+P4 × 15) (due viti su ciascun lato, destra/sinistra), al di sotto del ripiano superiore.

Diffusore centrale: SS-CT71/CNP2200

Staffa del diffusore Vite (+P4 x 15)

Diffusore centrale: SS-CT72/CT74

Staffa del diffusore Vite (+P4 × 15)

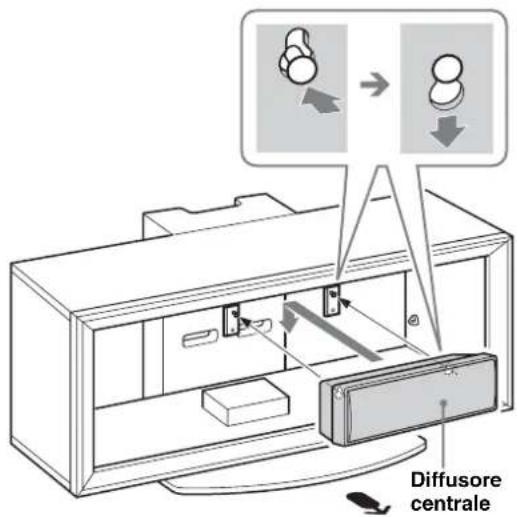

2 Appendere il diffusore centrale sulle viti delle staffe, come illustrato.

Diffusore centrale
