SUFL300M - TV-stativ SONY - Gratis bruksanvisning og manual

Produkttype	TV-stativ
Merke	Sony
Modell	SU-FL300M
Mål (L × B × H)	1035 × 503 × 120 mm
Nettovekt	35 kg
Hovedmateriale	Herdet glass og stål
Farge	Svart
Maksimal vekt på glasshyllen	30 kg
Kompatible TV-modeller	Spesifikke Sony LCD-modeller (se bruksanvisning)
Rotasjon	Mulig for enkelte modeller (dreiende)
Hovedfunksjoner	TV-stativ med glasshylle, kabelhåndtering, kroker for senterhøyttaler til hjemmekino
Vedlikehold og rengjøring	Myk, tørr klut; vanskelige flekker med nøytral såpe, tørk deretter
Sikkerhet	Obligatorisk veggforankring med ankerbolter og støttebelte; ikke overstig hyllens vektkapasitet; ikke klatre eller lene deg på
Installasjon	Forbeholdt autorisert Sony-tekniker; krever minst to personer
Medfølgende tilbehør	Støttebelte, ankerbolter, skruer, hylser, hetter, papirmal, teip
Reparerbarhet	Kan ikke repareres av brukeren; kontakt Sony-service
Garanti	Se Sonys generelle vilkår

Ofte stilte spørsmål - SUFL300M SONY

Hvilke TV-er er kompatible med SU-FL300M-stativet?

Stativet er designet for Sony-modeller som er oppført i bruksanvisningen, spesielt KDL-xx og KLV-xx-seriene (f.eks. KDL-46W3500, KDL-40D2600). For modeller som ikke er oppført, se TV-ens håndbok.

Kan jeg installere stativet selv?

Sony anbefaler installasjon av en autorisert tekniker fordi enheten er tung og krever sikkerhetstiltak. Installasjon av en ikke-profesjonell kan føre til skade eller skader.

Hva er maksimal vekt som glasshyllen tåler?

Glasshyllen tåler opptil 30 kg. Ikke plasser tyngre gjenstander for å unngå at glasset knuses.

Tillater stativet å rotere TV-en?

Ja, for dreiende TV-modeller (angitt i bruksanvisningen) tillater stativet justering av synsvinkelen til venstre og høyre. Bruk de bakre hullene til hylsene under installasjonen.

Hvordan fester jeg TV-en til veggen for å unngå tippeting?

Bruk det medfølgende støttebeltet: Skru det fast i bordstativet, fest det deretter til veggen med et tau eller kjetting og veggfester (ikke inkludert). Ankerboltene på baksiden av TV-en brukes til å feste tauet.

Hvilke typer kabler kan jeg føre gjennom stativet?

Stativet har kabelganger og hull i bakstolpen for å organisere strøm-, HDMI- osv. Unngå å klemme kablene for å forhindre kortslutning.

Hvordan rengjør jeg TV-stativet?

Bruk en myk, tørr klut. For vanskelige flekker, en lett fuktet klut med nøytral såpe, tørk deretter med en tørr klut. Ikke bruk tynner eller bensin.

Kan jeg installere en senterhøyttaler på dette stativet?

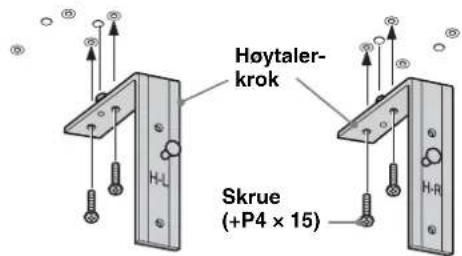

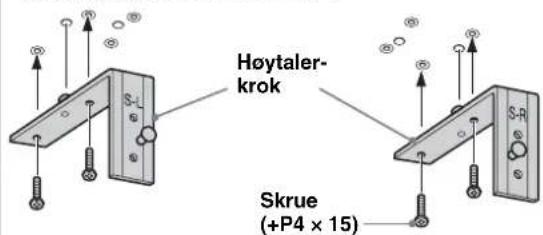

Ja, takket være de medfølgende høyttalerkrokene. De passer til spesifikke Sony hjemmekinomodeller (SS-CT71/CNP2200 eller SS-CT72/CT74). Følg monteringsanvisningene.

Hva gjør jeg hvis glasset i stativet sprekker?

Ikke bruk stativet hvis det er sprukket: glasset kan knuses og få TV-en til å falle, noe som kan føre til alvorlig skade. Kontakt Sony kundeservice for utskifting.

Har stativet garanti?

Garantien avhenger av Sonys generelle vilkår. Se bruksanvisningen eller kontakt forhandleren for mer informasjon.

BRUKSANVISNING SUFL300M SONY

Når du bærer tv-bordet

1 Sæt støtteremmen på.

Takk for at du kjøpte dette produktet.

For kunder

Dette produktet bør bare installeres av kvalifiserte Sony- servicerepresentanter, da det kreves to eller flere personer, stor forsiktighet, sikkerhet og tekniske ferdigheter.

ADVARSEL

Hvis du ikke følger sikkerhetsreglene, eller hvis produktet brukes feil, kan det føre til alvorlig skade eller brann.

Denne instruksjonshåndboken viser riktig håndtering av produktet og viktige forholdsregler som må følges for å hindre ulykker. Les denne håndboken nøye og bruk produktet korrekt. Ha denne håndboken tilgjengelig for fremtidig bruk.

For Sony-forhandlere

Installasjon av en TV krever to eller flere personer, ekstra forsiktighet og tekniske ferdigheter. Les denne håndboken nøye før du installerer en TV. Sony er ikke ansvarlig for ulykker eller skader som skyldes feil installasjon eller håndtering. Gi denne instruksjonshåndboken til kunden etter installasjonen.

Om sikkerhet

Produkter fra Sony er utformet med tanke på sikkerhet. Feil bruk kan føre til alvorlig skade på grunn av brann, elektrisk støt eller ved at produktet velter eller faller ned. Sørg for at du leser nøye gjennom sikkerhetsreglene for å hindre ulykker.

FORSIKTIG

Spesifiserte produkter

Dette TV-stativet er kun beregnet for bruk med produkter som er spesifisert over. For andre TV-er må du se i brukerhåndboken om de kan brukes med dette TV-stativet. Enkelte TV-er blir levert med et hefte som forklarer hvordan TV-stativet skal monteres.

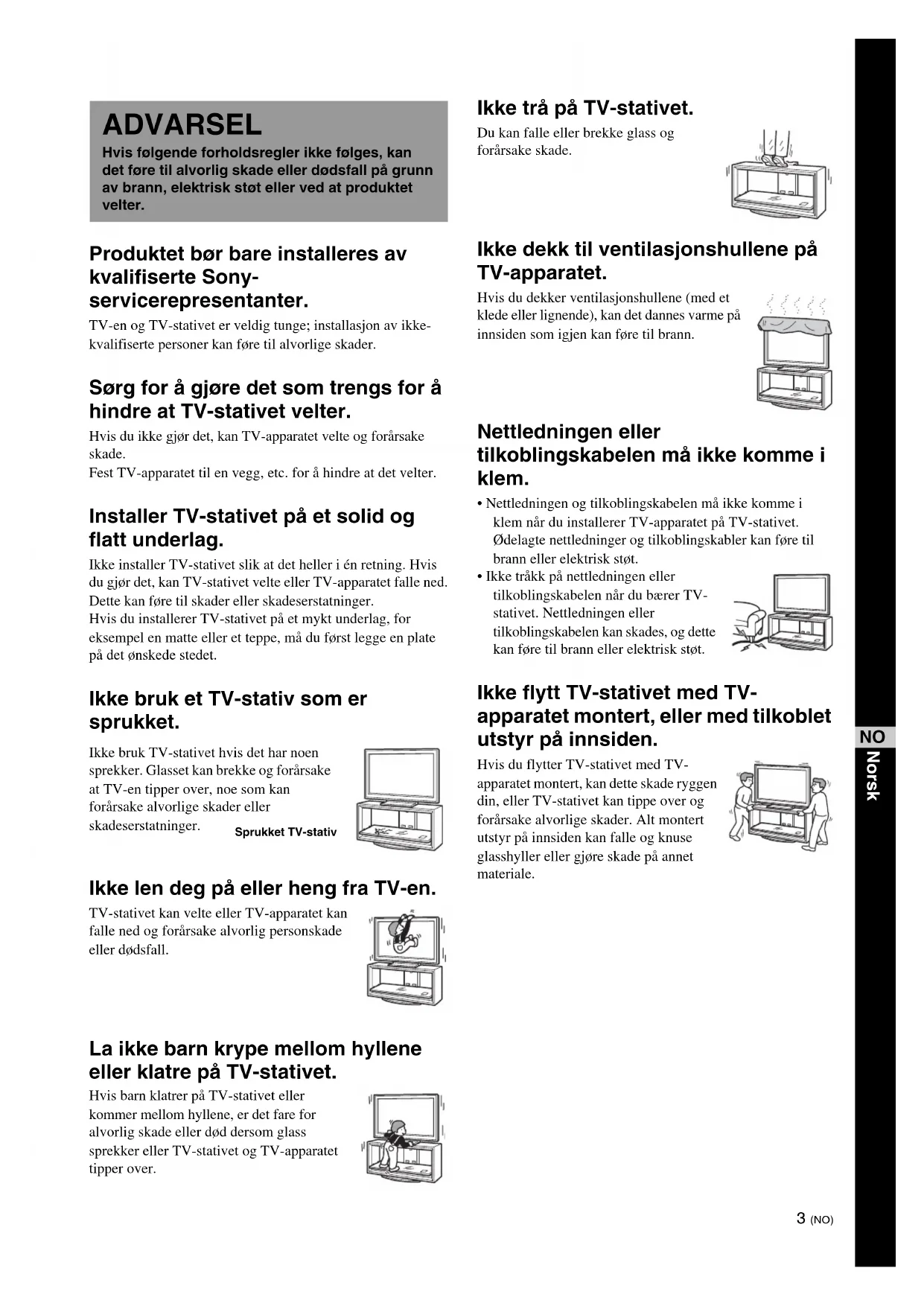

ADVARSEL

Hvis følgende forholdsregler ikke følges, kan det føre til alvorlig skade eller dødsfall på grunn av brann, elektrisk støt eller ved at produktet velter.

Produktet bør bare installeres av kvalifiserte Sony- servicerepresentanter.

TV-en og TV-stativet er veldig tunge; installasjon av ikke-kvalifiserte personer kan føre til alvorlige skader.

Sørg for å gjøre det som trengs for å hindre at TV-stativet velter.

Hvis du ikke gjør det, kan TV-apparatet velte og forårsake skade.

Fest TV-apparatet til en vegg, etc. for å hindre at det velter.

Installer TV-stativet på et solid og flatt underlag.

Ikke installer TV-stativet slik at det heller i én retning. Hvis du gjør det, kan TV-stativet velte eller TV-apparatet falle ned. Dette kan føre til skader eller skadeserstatninger.

Ikke bruk et TV-stativ som er sprukket.

Ikke bruk TV-stativet hvis det har noen sprekker. Glasset kan brekke og forårsake at TV-en tipper over, noe som kan forårsake alvorlige skader eller

skadeserstatninger.

Sprukket TV-stativ

Ikke len deg på eller heng fra TV-en.

TV-stativet kan velte eller TV-apparatet kan falle ned og forårsake alvorlig personskade eller dødsfall.

La ikke barn krype mellom hyllene eller klatre på TV-stativet.

Hvis barn klatrer på TV-stativet eller kommer mellom hyllene, er det fare for alvorlig skade eller død dersom glass sprekker eller TV-stativet og TV-apparatet tipper over.

Du kan falle eller brekke glass og forårsake skade.

Ikke dekk til ventilasjonshullene på TV-apparatet.

Hvis du dekker ventilasjonshullene (med et klede eller lignende), kan det dannes varme på innsiden som igjen kan føre til brann.

Ikke flytt TV-stativet med TV-apparatet montert, eller med tilkoblet utstyr på innsiden.

Hvis du flytter TV-stativet med TV-apparatet montert, kan dette skade ryggen din, eller TV-stativet kan tippe over og forårsake alvorlige skader. Alt montert utstyr på innsiden kan falle og knuse glasshyller eller gjøre skade på annet materiale.

FORSIKTIG

Hvis ikke følgende forholdsregler overholdes, er det fare for skade på person eller eiendom.

Ikke installer annet utstyr enn det spesifiserte produktet.

• Dette TV-stativet er kun beregnet for bruk med det angitte produktet. Hvis du installerer annet utstyr enn det som er angitt, kan det falle eller gå i stykker og forårsake personskade.
• Ikke plasser objekter som vaser, potter osv på TV-stativet.
• Ikke modifiser TV-stativet.
• Ikke plasser noe varmt direkte på TV-stativet. Varme kan føre til misfarging eller deformering av TV-stativet.
• Ikke plasser noe direkte på TV-stativet som kan skade glasset.

Feste TV-apparatet.

Fest TV-apparatet til TV-stativet med de medfølgende sikkerhetsfestene. Hvis TV-apparatet ikke er ordentlig festet, kan det falle, eller TV-stativet kan velte og forårsake skade.

Ikke len deg på glasset eller utsett det for noen form for støt.

Ikke len deg på TV-stativet når du installerer TV-apparatet. Ikke slå på TV-stativet med harde gjenstander, for eksempel en skrutrekker osv. Glasset kan brekke og forårsake skader.

Bære TV-stativet

Forsøk på å flytte TV-stativet alene, eller uten å følge korrekt fremgangsmåte, kan føre til skade. For å unngå dette, må du følge rådene nedenfor.

• Sørg for at to eller flere personer bærer TV-stativet, og da kun etter å ha fjernet TV-apparatet, tilkoblet utstyr og glasshyller.
• Ikke slep TV-stativet. Understellet på TV-stativet kan løsne og skade gulvet.
• Vær forsiktig så du ikke klemmer hendene eller tærne dine under fundamentplate.
• Ikke grip i glasshyllene når du bærer TV-stativet.

Ikke utsett glasset for harde støt.

Dette TV-stativet er laget av herdet glass, men må likevel behandles med forsiktighet. Hvis glasset knuses, kan glasskår forårsake skader. Les derfor følgende forholdsregler nøye:

• Ikke slå i glasset eller slipp skarpe gjenstander på det. Unngå harde støt.
• Ikke skrap i eller stikk i glasset med skarpe gjenstander.
• Ikke la harde gjenstander, for eksempel en støvsuger, slå borti kantene på glasset.

Merknad til bærekapasitet

Ikke plasser utstyr som overskrider maksimal vekt for hver hylle, som indikert i illustrasjonen.

Ved for stor vekt kan hyllene brekke.

30 kg

Installing

• Ved montering bør pakkematerialene legges ut på gulvet for å beskytte gulvet.
• Installer TV-stativet på et solid og flatt underlag. Ikke installer TV-stativet i vinkel eller slik at det står skrått. Ta følgende forholdsregler for å unngå dette.
  – Ikke installer TV-stativet på steder med direkte sollys eller nær en varmeovn.
  – Ikke installer TV-stativet på et varmt eller fuktig sted eller utendørs.

Bruk

Tørk av TV-stativet med en tørr, myk klut for å holde det rent. Vanskelige flekker kan fjernes med en klut som er lett fuktet med med en mild såpe. Tørk området etterpå med en tørr myk klut. Ikke bruk kjemikalier, for eksempel fortynner eller bensin, da dette skader overflaten på TV-stativet.

Til Sony-forhandlere

Les nøye gjennom sikkerhetsreglene som er beskrevet ovenfor, og konsentrer deg om sikkerheten under installering, vedlikehold, kontroll og reparasjon av dette produktet.

Sørg for at to eller flere personer utfører installasjonsarbeidet.

Påse at to eller flere personer installerer TV-apparatet på TV-stativet. Hvis én person utfører installasjonsarbeidet alene, kan det føre til uhell eller personskade. Hold barn unna under installeringen.

Installer TV-stativet på en sikker måte i henhold til instruksjonene.

Installer TV-apparatet på en sikker måte i henhold til instruksjonene.

*1 Illustrasjonene over er for SU-FL300M. Dette avviker fra SU-FL300L. For SU-FL300L, er det to utsnittsdeler på siden av sidestolpen.
*2 For SU-FL300M, fire papirmaler er vedlagt.
*3 For SU-FL300L, tre papirmaler er vedlagt.
*4 Posene med delene er merket alfabetisk.

Før monteringen må du sørge for å ha klar en Phillipsskrutrekker som passer til skruene som vises ovenfor.

Trinn 2: Monter TV-stativet

ADVARSEL

Hvis du lar nettledningen komme i klem under eller mellom utstyrsdeler, kan det føre til kortslutning eller elektrisk støt. Hvis du snubler over nettledningen eller tilkoblingskabelen, kan TV-stativet velte og forårsake skade.

Bestem deg for hvor du vil plassere TV-apparatet og legg TV-stativet ned før du begynner installasjonen.

Fordi TV-apparatet er tungt, anbefales det at du finner installasjonsstedet på forhånd, og monterer TV-stativet på stedet.

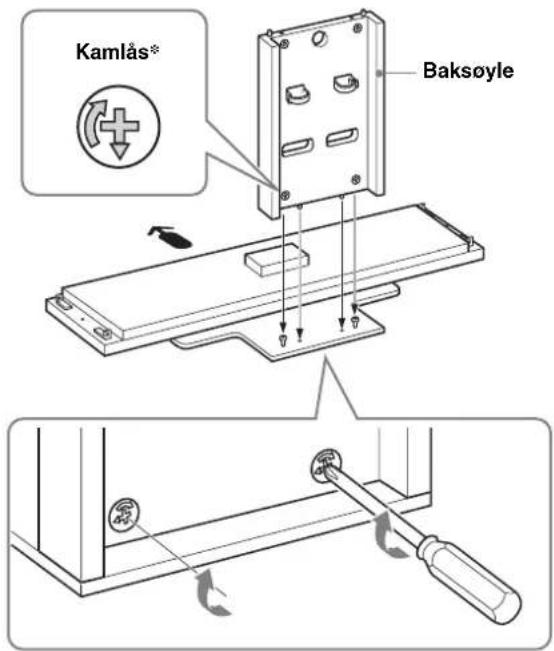

1 Fest bakstolpen til fundamentplaten.

② Fest baksøylen til bunnrammen og fest de to kamlåsene med en skrutrekker.

Kamlås* Baksøyle

* Før du fester baksøylen må du passe på at ∇ merket peker nedover.

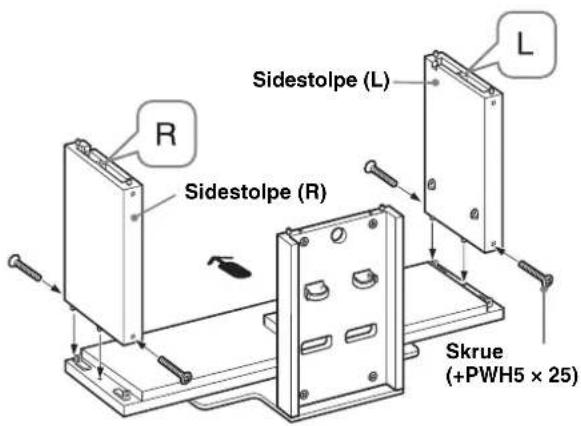

2 Fest sidestolpene til fundamentplaten.

Fest sidestolpene og fundamentplaten med de fire medsendte skruene (+PWH5 × 25).

R Sidestolpe (R) Sidestolpe (L) L Skrue (+PWH5 × 25)

Merk

Det er forskjeller mellom de venstre og høyre stolpene. Sikre at du monterer hver stolpe på riktig side.

3

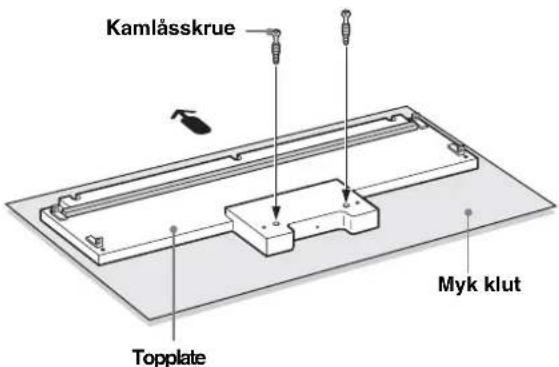

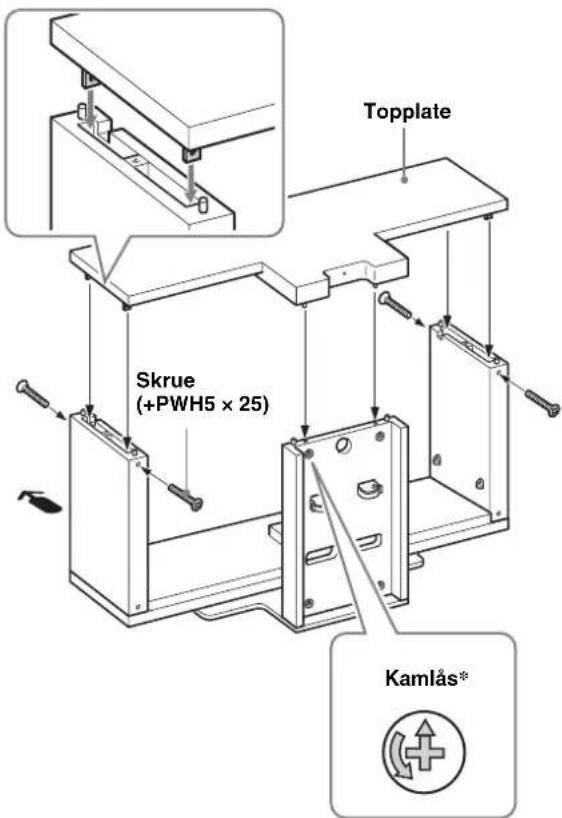

Fest toppplaten.

① Fest de to medsendte kamlåsskruene til topplaten.

Kamlässkrue Topplate Myk klut

Illustrasjonen som er vist over er SU-FL300M som et eksempel. For SU-FL300L, er det to forsterkningssøyler på topplaten.

Merk

For å forhindre skader på den polerte overflaten på topplaten, skal du rengjøre og plassere en myk klut på arbeidsoverflaten.

②Rett inn og sett i festebrikker på begge sider av topplaten og inn i sideveggene.
3 Fest sidestolpene med de fire medsendte skruene (+PWH5 × 25). Fest de to kamlåsene som er igjen, på baksiden av baksøylen.

Topplate Skrue (+PWH5 x 25) Kamlås*

Vær forsiktig slik at du ikke klemmer fingrene når du fester topplaten.

4

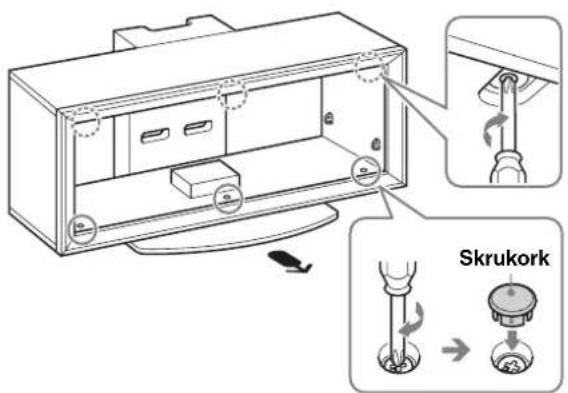

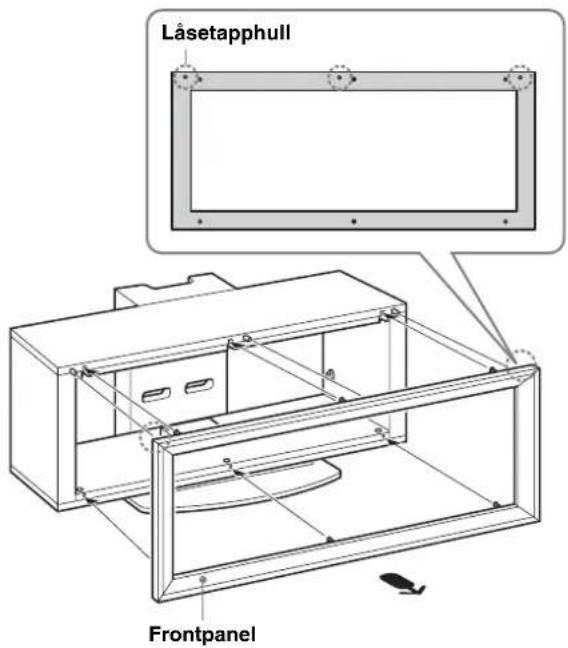

Fest frontpanelet til TV-stativet.

① Tilpass de tre låsetappene på TV-stativet med de tre hullene på frontpanelet.

Låsetapphull Frontpanel

2 Vri de seks kamlässkruene på topp- og fundamentplaten med urviseren for å feste frontpanelet. Så festes de tre vedlagte dekselene for skruehull på de tre bunnskruene.

Sikre at du fester frontpanelet i riktig retning.

5

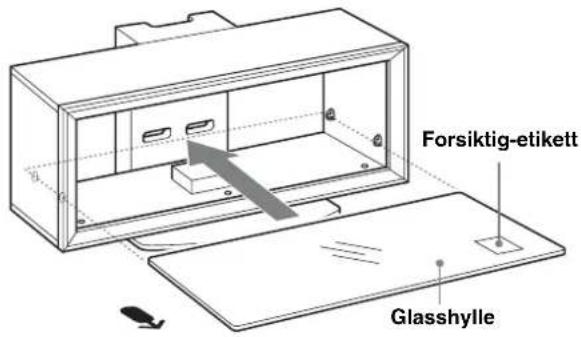

Feste glasshyllen.

Hvis du fester Home Theatre System til stativet, skal du først feste høytalerkrokene. (Henvis til "Montere den midtre høytaleren (Kun for Home Theatre Systems)" på side 12).

①Skyv glasshyllen helt inn til den treffer baksøylen.

Forsiktig-etikett Glasshylle

Merk

Fest glassplaten i TV-benken med advarselsmerket pekende opp og til høyre foran, som vist på tegningen.

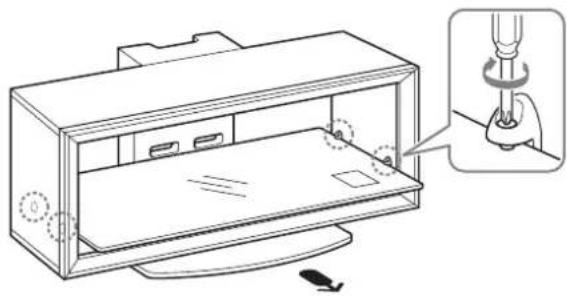

② Skru til de fire skruene på sideveggene for å sikre glassplaten til TV-benken.

Trinn 3: Klargjøring for installering av TV-apparatet

1

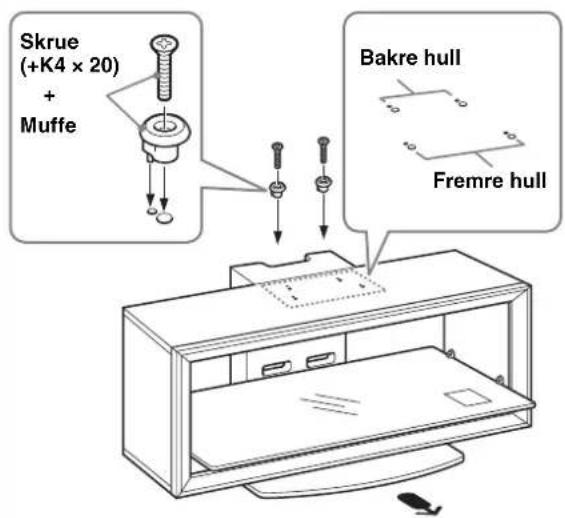

Fest muffene til topplaten.

Sett fast hylsene med vedlagte skruer (+K4 × 20).

For modeller som ikke er spesifisert på side 2: Bruk de fremre hullene.

For modeller som er spesifisert på side 2:

For dreiemodeller* brukes de bakre hullene; for faste modeller brukes de fremre hullene.

Merk

Kontroller TV-ens operasjonsinstruksjoner om hvorvidt TV-en din kan dreies eller ikke.

* Dreiefunksjonen gir deg mulighet til å justere visningsvinkelen på TV-en (venstre og høyre).

Skrue (+K4 x 20) + Muffe Bakre hull Fremre hull

2

① Velg vedlagte papirmal og rett inn kantene på høyre hjørne på papirmalen med høyre side på topplaten.

For modeller som ikke er spesifisert på side 2:

Vær sikker på at du bruker papirmalen som samsvarer med din TV.

For modeller som er spesifisert på side 2:

Velg papirmalen med sort skrift som samsvarer med skjermens størrelse på din TV.

Fest din TV til dens underdel om dette ikke allerede er gjort. Det er kun for de spesifiserte dreiemodellene på side 2 hvor prosedyren del 1, trinn 4 følges.

1

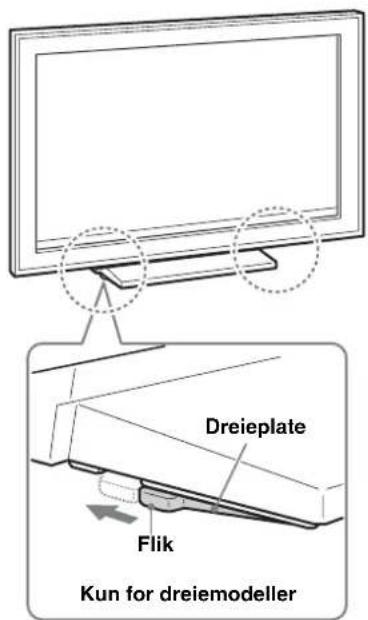

Tilpass posisjonen på dreieplaten til midten (Kun for dreiemodeller).

Før du monterer TV-en, juster flikene på dreieplaten med snittene i stativets bordplate.

Dreieplate Flik Kun for dreiemodeller

ADVARSEL

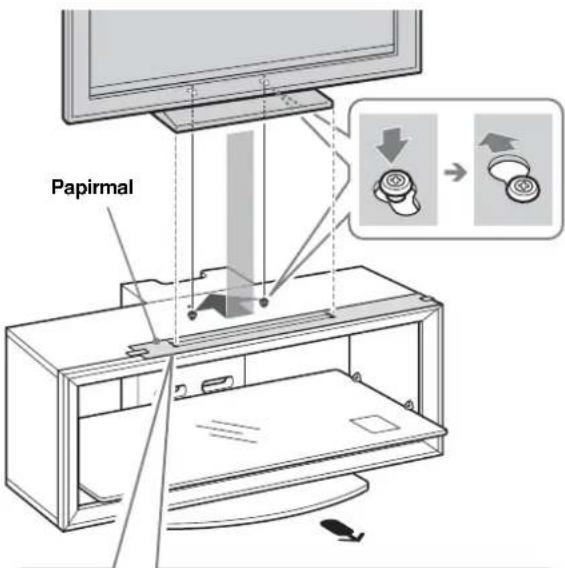

① Tilpass ytterkanten på underdelen til TV-skjermens ytterkant og hjørnemerkene på papir malen, slik at hullene på underdelen flukter med hylsene som ble festet i del 1, trinn 3.
②Skyv TV-en bakover til den låses på plass.
③Ta bort papirmalen fra topplaten.

Papirmal

Kun for de spesifiserte dreiemodellene på side 2.

For 37/40 tommers TV, uansett om TV'n er dreiemodell eller ikke, tilpasses underdelen til det sorte hjørne merket. (Det er ingen hvite hjørnemerker på papirmalene for 37/40 tommer.)

3

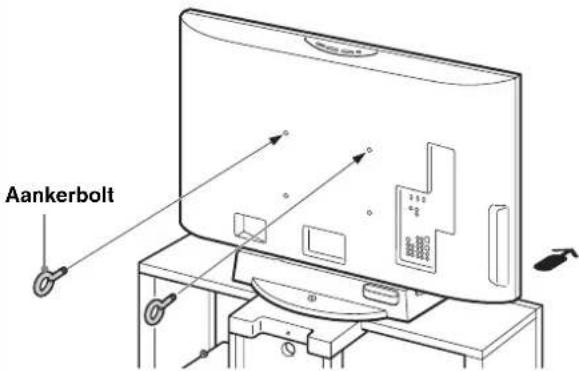

Fest ankerboltene.

Fest de to medsendte ankerboltene til baksiden av TV-en.

Hvis du ikke bruker to ankerboltene til å feste TV-apparatet, kan det falle ned og forårsake skader.

Trinn 5: Forholdsregler for å hindre velt

ADVARSEL

Sørg for å gjøre det som trengs for å hindre at TV-stativet velter, og forårsake mulige skader og skadeerstattninger.

1

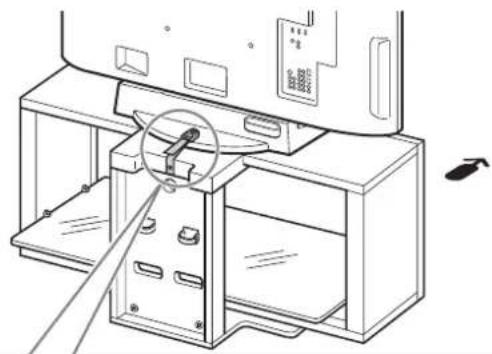

Fest støttereimen.

①Skru fast støttereimen til TV-benken med vedlage treskruer ved bruk av ett skrujern.
2 Fest støttebåndet til underdelen, og skru fast båndet med vedlagte sikkerhetsskrue ved bruk av en mynt eller lignende.
③ Tilpass lengden ved å feste støttereimen mens du holder stativets bordplate.

Putt kablene gjennom kabelholderne og hullene i baksøylen.

Hvis kablene ikke blir montert skikkelig, kan de bli klemt og bli skadet, og kan resultere i elektrisk støt etc.

3

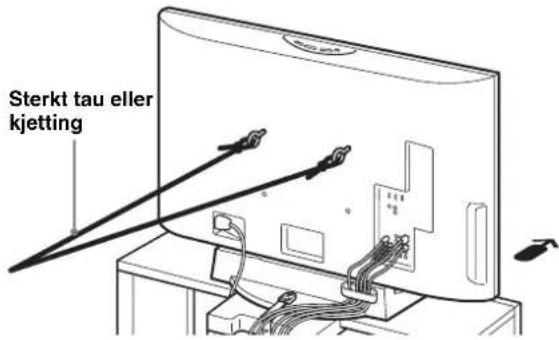

Fest TV-en til veggen.

Klargjør på forhånd et sterkt tau eller en kjetting og et veggfeste.

① Fest veggfestet til en solid vegg.
②Før tauet eller kjettingen gjennom begge hullene i ankerboltene, og fest deretter den andre enden av tauet eller kjettingen til veggfestekonsollen.

Sterkt tau eller kjetting

① ② Veggfeste

Spesifikasjoner

Merknad til bærekapasitet

Ikke plasser noen gjenstander som overskrider maksimumsvekten på glasshyllen, da den kan brekke og forårsake skader.

		SU-FL300M SU-FL300L
Dimensjoner: mm	A1035 1280
	B503 503
	C485 518
	D895 1140
	E303 303
	F418 468
	G146 146
	H120 130
	I272 340
Vekt: 35 kg		52 kg

Utforming og spesifikasjoner kan endres uten forvarsel.

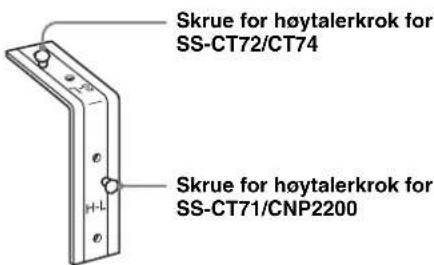

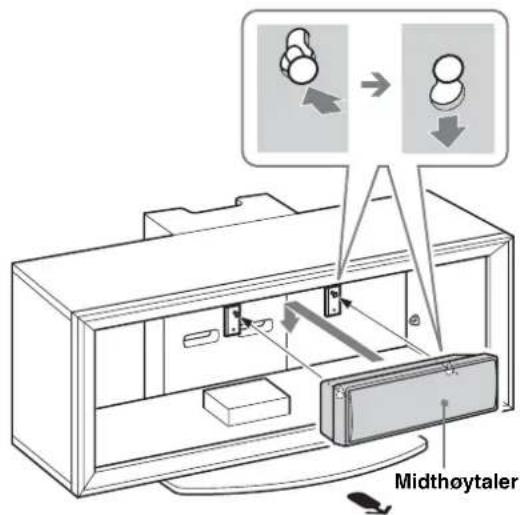

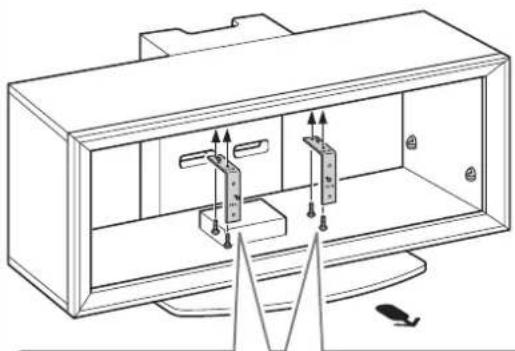

Montere den midtre høytaleren (Kun for Home Theatre Systems)

Midthøytaler modell SS-CT71/CNP2200 er for følgende Home Theatre System modeller:

DAV-HDX665 HT-SF2000

DAV-HDX466 HT-SF1200

DAV-HDX465 HT-SF1100

DAV-HDX267W DAV-DZ750K

DAV-HDX266 DAV-DZ630

DAV-HDX265 DAV-DZ556KB

DAV-HDZ235 DAV-DZ555K

DAV-DZ555M

DAV-DZ530

DAV-DZ250KW

DAV-DZ250K

DAV-DZ250M

DAV-DZ231

DAV-DZ230

DAV-DZ151KB

DAV-DZ150K

Midthøytaler modell SS-CT72/CT74 er for følgende Home Theatre System modeller:

DAV-HDX900W DAV-DZ1000

• Produktene over kan endres uten varsel, er tomme på lager, eller ute av produksjon.
• Enkelte modeller er ikke tilgjengelige i enkelte regioner.

Før du fester høytalerkroken:

For SS-CT71/CNP2200, skal H-L/H-R merkingen vende nedover. (H-L er for venstre side, H-R er for høyre side.)

For SS-CT72/CT74, skal S-L/S-R merkingen vende nedover. (S-L er for venstre side, S-R er for høyre side.)

Skrue for høytalerkrok for SS-CT72/CT74 Skrue for høytalerkrok for SS-CT71/CNP2200

1 Fest høytalerkroken.

Fest hver høytalerkrok med de medsendte skruene (+P4 × 15) (to skruer for hver for venstre/høyre) til undersiden av topplaten.

Midthøytaler: SS-CT71/CNP2200

Høytaler- krok Skrue (+P4 x 15)

Midthøytaler: SS-CT72/CT74

Høytaler- krok Skrue (+P4 x 15)

2 Heng midthøytaleren på krokskruene som vist.

Midthøytaler
