| 제품 유형 | TV 받침대 |
| 브랜드 | 소니 |
| 모델 | SU-FL300M |
| 치수 (길이 × 너비 × 높이) | 1035 × 503 × 120 mm |
| 순 중량 | 35 kg |
| 주요 재질 | 강화유리 및 강철 |
| 색상 | 검정색 |
| 유리 선반 최대 하중 | 30 kg |
| 호환 TV 종류 | 특정 소니 LCD 모델 (설명서 참조) |
| 회전 | 일부 모델 가능 (회전식) |
| 주요 기능 | TV 받침대, 유리 선반, 케이블 정리, 홈시어터 센터 스피커용 후크 |
| 관리 및 청소 | 부드럽고 마른 천; 심한 얼룩은 중성 비누로 닦고 물기 제거 |
| 안전 | 앵커 볼트와 지지 스트랩을 통한 벽 고정 필수; 선반 하중 초과 금지; 올라가거나 기대지 마십시오 |
| 설치 | 소니 공인 기술자 전용; 최소 2명 필요 |
| 포함 액세서리 | 지지 스트랩, 앵커 볼트, 나사, 슬리브, 캡, 종이 템플릿, 접착 테이프 |
| 수리 가능성 | 사용자 수리 불가; 소니 서비스 센터 문의 |
| 보증 | 소니 일반 약관 참조 |
자주 묻는 질문 - SUFL300M SONY
사용자 질문 SUFL300M SONY
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 TV 스탠드 무료 PDF 형식! 매뉴얼 찾기 SUFL300M - SONY 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. SUFL300M 브랜드 SONY.
사용 설명서 SUFL300M SONY

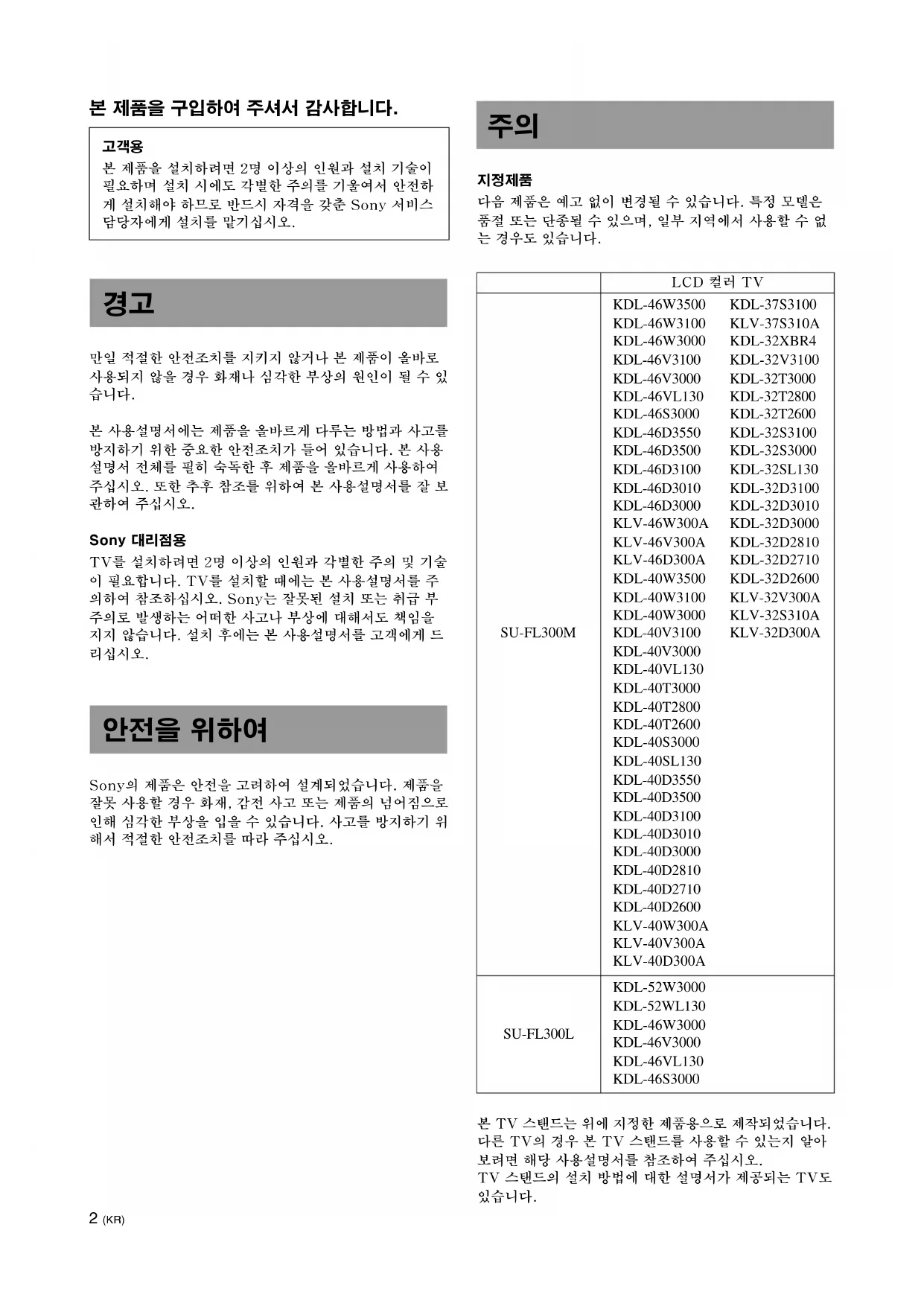

본 제품을 구입하여 주셔서 감사합니다.
고객용
본 제품을 설치하려면 2명 이상의 인원과 설치 기술이 필요하며 설치 시에도 각별한 주의를 기울여서 안전하게 설치해야 하므로 반드시 자격을 갖춘 Sony 서비스 담당자에게 설치를 많기십시오.
경고
만일 적절한 안전조치를 지키지 않거나 본 제품이 올바로 사용되지 않을 경우 화재나 심각한 부상의 원인이 될 수 있습니다.
본 사용설명서에는 제품을 올바르게 다루는 방법과 사고를 방지하기 위한 중요한 안전조치가 들어 있습니다. 본 사용설명서 전체를 필히 숙독한 후 제품을 올바르게 사용하여 주십시오. 또한 추후 참조를 위하여 본 사용설명서를 잘 보관하여 주십시오.
Sony 대리점용
TV를 설치하려면 2명 이상의 인원과 각별한 주의 및 기술이 필요합니다. TV를 설치할 때에는 본 사용설명서를 주의하여 참조하십시오. Sony는 잘못된 설치 또는 취급 부주의로 발생하는 어떠한 사고나 부상에 대해서도 책임을 지지 않습니다. 설치 후에는 본 사용설명서를 고객에게 드리십시오.
안전을 위하여
Sony의 제품은 안전을 고려하여 설계되었습니다. 제품을 잘못 사용할 경우 화재, 감전 사고 또는 제품의 넘어짐으로 인해 심각한 부상을 입을 수 있습니다. 사고를 방지하기 위해서 적절한 안전조치를 따라 주십시오.
주의
지정제품
다음 제품은 예고 없이 변경될 수 있습니다. 특정 모델은 품절 또는 단종될 수 있으며, 일부 지역에서 사용할 수 없는 경우도 있습니다.
| LCD 컬러 TV | ||
| SU-FL300M | KDL-46W3500 | KDL-37S3100 |
| KDL-46W3100 | KLV-37S310A | |
| KDL-46W3000 | KDL-32XBR4 | |
| KDL-46V3100 | KDL-32V3100 | |
| KDL-46V3000 | KDL-32T3000 | |
| KDL-46VL130 | KDL-32T2800 | |
| KDL-46S3000 | KDL-32T2600 | |
| KDL-46D3550 | KDL-32S3100 | |
| KDL-46D3500 | KDL-32S3000 | |
| KDL-46D3100 | KDL-32SL130 | |
| KDL-46D3010 | KDL-32D3100 | |
| KDL-46D3000 | KDL-32D3010 | |
| KLV-46W300A | KDL-32D3000 | |
| KLV-46V300A | KDL-32D2810 | |
| KLV-46D300A | KDL-32D2710 | |
| KDL-40W3500 | KDL-32D2600 | |
| KDL-40W3100 | KLV-32V300A | |
| KDL-40W3000 | KLV-32S310A | |
| KDL-40V3100 | KLV-32D300A | |
| KDL-40V3000 | ||
| KDL-40VL130 | ||
| KDL-40T3000 | ||
| KDL-40T2800 | ||
| KDL-40T2600 | ||
| KDL-40S3000 | ||
| KDL-40SL130 | ||
| KDL-40D3550 | ||
| KDL-40D3500 | ||
| KDL-40D3100 | ||
| KDL-40D3010 | ||
| KDL-40D3000 | ||
| KDL-40D2810 | ||
| KDL-40D2710 | ||
| KDL-40D2600 | ||
| KLV-40W300A | ||
| KLV-40V300A | ||
| KLV-40D300A | ||
| SU-FL300L | KDL-52W3000 | |
| KDL-52WL130 | ||
| KDL-46W3000 | ||
| KDL-46V3000 | ||
| KDL-46VL130 | ||
| KDL-46S3000 | ||
본 TV 스탠드는 위에 지정한 제품용으로 제작되었습니다. 다른 TV의 경우 본 TV 스탠드를 사용할 수 있는지 알아 보려면 해당 사용설명서를 참조하여 주십시오.
TV 스탠드의 설치 방법에 대한 설명서가 제공되는 TV도 있습니다.
경고
만일 다음의 안전조치를 지키지 않을 경우 화재, 감전사고 또는 제품의 넘어짐으로 인해 심각한 부상 또는 사망에 이르는 사고가 발생할 수 있습니다.
본 제품은 자격을 갖춘 Sony 서비스 담당자에게만 설치를 맡기십시오.
TV 및 TV 스탠드는 매우 무겁기 때문에 비자격자가 설치할 경우 심각한 부상을 입을 수 있습니다.
TV 스탠드가 넘어지지 않도록 안전장치를 마련하여 주십시오.
그렇지 않으면 TV가 넘어져서 부상을 입을 수 있습니다. TV가 넘어지지 않도록 TV를 벽 등에 고정하십시오.
TV 스탠드는 단단하고 평평한 바닥에 설치해 주십시오.
한쪽으로 기울어진 곳에 TV 스탠드를 설치하지 마십시오. 이런 곳에 설치하는 경우 TV 스탠드가 넘어지거나 TV가 떨어질 수 있습니다. 이로 인해 제품이 손상되거나 부상을 입을 수 있습니다.
매트나 카페트와 같은 표면이 풍신한 곳에 TV 스탠드를 설치하는 경우에는 설치할 곳에 미리 보드를 깔아 주십시오.
균열이 있는 TV 스탠드는 사용하지 마십시오.
조금이라도 균열이 있을 경우 TV 스텐드를 사용하지 마십시오. 유리가 깨지고 TV가 넘어져 제품이 손상되거나 심각한 부상을 입을 수 있습니다.
균열이 있는 TV 스탠드
TV에 기대거나 매달리지 마십시오.
TV 스텐드가 넘어지거나 TV가 떨어져 사 망이나 심각한 부상을 입을 수 있습니다.
어린이가 TV 스탠드에 올라가거나 선반 사이를 기어 다니지 못하게 하십시오.
어린이가 TV 스탠드에 올라가거나 선반 사이에 들어가면 유리가 깨지거나 TV 스탠드와 TV가 넘어져 심각한 부상을 입거나 사망할 수 있습니다.
TV 스탠드 위에 올라서지 마십시오.
추락하거나 유리가 깨지면 심각한 부상을 입을 수 있습니다.
TV의 환기구를 막지 마십시오.
형걸 등으로 환기구를 막으면 내부에 열이 축적되어 화재가 일어날 수 있습니다.
전원선이나 연결 케이블이 눌리지 않도록 하십시오.
• TV 스탠드 위에 TV를 설치할 때 전원선이나 연결 케이블이 눌러지 않도록 하십시오. 전원선이나 연결 케이 블이 손상되어 회제나 감전 사고가 일어날 수 있습니다.
• TV 스탠드를 운반할 때에는 전원선 이나 연결 케이블을 밞지 마십시오. 전원선이나 연결 케이블이 손상되어 화제나 감전 사고가 일어날 수 있습니다.
TV가 설치된 상태에서 TV 스탠드를 옮기거나,연결된 기기를 내부에 넣은 채로 TV 스탠드를 옮기지 마십시오.
TV가 설치된 상태에서 TV 스텐드를 옮기는 경우 척추에 무리가 거거나, TV 스텐드가 넘어져서 부상을 당할 수 있습니다. 또는 내부에 들어 있던 연결된 기기가 떨어져서 선반 유리가 깨지거나 기타 재산상 손실을 입을 수 있습니다.
주의
만일 다음의 안전조치를 지키지 않을 경우 부상 또는 자산 손실을 입을 수 있습니다.
지정된 제품 이외의 기기를 설치하지 마십시오.
- 본 TV 스탠드는 지정된 제품용으로 제작되었습니다. 만일 지정된 제품 이외의 기기를 설치할 경우 제품이 떨 어지거나 깨져서 부상을 입을 수 있습니다.
- 꽃병, 화분 등과 같은 물건을 TV 스텐드에 올려 놓지 마십시오.
• TV 스텐드를 개조하지 마십시오.
• TV 스탠드에 뜨거운 물건을 직접적으로 올려 놓지 마십시오. 열기 때문에 TV 스탠드가 변색되거나 변형이 일어날 수 있습니다. - 유리가 깨질 수 있으므로 TV 스탠드에 물건을 직접적으로 올려 놓지 마십시오.
TV를 안전하게 고정하십시오.
제공된 고정 연결장치를 사용하여 TV를 TV 스탠드에 단단히 고정하십시오. TV를 안전하게 설치하지 않으면 TV 스탠드가 넘어져서 부상을 입을 수 있습니다.
유리에 압력을 가하거나 어떠한 충격도 주지 마십시오.
TV를 설치할 때 TV 스텐드를 손으로 누르지 마십시오. 스크류드라이버 등과 같은 단단한 물체로 TV 스텐드에 타격을 주지 마십시오. 유리가 깨져서 부상을 입을 수 있습니다.
TV 스탠드를 운반할 때
TV 스탠드를 혼자서 운반하거나 적절한 절차를 따르지 않고 운반할 경우 부상을 입을 수 있습니다. 사고를 예방하려면 아래의 조언을 따라 주십시오.
• TV, 연결된 기기 및 유리 선반을 분리해서 내려 놓은 후 2명 이상이 TV 스탠드를 옮기도록 하십시오.
• TV 스탠드를 끌지 마십시오. TV 스탠드의 바닥면이 떨어져 나가 바닥이 금힐 수 있습니다.
-바닥판에 손이나 밤이 끼지 않도록 주의하여 주십시오.
•TV 스텐드를 옮길 때 유리 선반을 불잡지 마십시오.
유리에 무리한 충격을 주지 마십시오.
본 TV 스텐드는 강화유리로 만들어졌지만 그래도 조심해야 합니다.
유리가 깨어지면 유리 파편으로 인해 부상을 입을 수 있으므로 다음의 안전조치를 반드시 지켜 주십시오.
-유리에 타격을 주거나 끝이 뱔족한 물체를 유리 위에 떨어뜨리지 마십시오. 과다한 충격을 피해 주십시오.
• 뿐족한 물체로 유리를 금거나 찌르지 마십시오.
- 진공 청소기와 같은 단단한 물체로 유리의 모서리에 타 격을 가하지 마십시오.
그림에 표시된 것과 같이 각 선반에 대한 최대 중량 을 초과하는 기기를 올려 놓지 마십시오.
선반이 파손될 수 있습니다.
- 조립할 때 바닥이 손상되는 것을 방지하기 위해 바닥에 포장재를 갈다 주십시오.
• TV 스텐드를 단단하고 평평한 바닥에 설치해 주십시오. 한쪽으로 각 진 곳이나 기울어진 곳에는 TV 스텐드를 설치하지 마십시오. 이를 방지하려면 다음 안전조치를 따라 주십시오.
-직사광선이 비치는 곳이나 히터 근치에는 TV 스텐드를 설치하지 마십시오.
-고온다습한 곳이나 실외에는 TV 스텐드를 설치하지 마십시오.
사용에 관한 주의
TV 스탠드의 청결을 유지하기 위해 가끔 부드럽고 마른 천으로 닿아 주십시오. 찍든 때는 중성 세계를 천에 살짝 적셔서 제거할 수 있습니다. 제거한 후에는 반드시 그 부분을 부드럽고 마른 천으로 닿아 주십시오. 시너 혹은 벤젠과 같은 화학 물질 등은 TV 스탠드의 표면을 손상시킬 수 있으므로 사용하지 마십시오.
Sony 대리점용
앞서 설명한 안전조치를 숙독해 주시고, 본 제품을 설치, 유지보수, 점검 및 수리할 때에는 안전에 각별한 주의를 기울여 주십시오.
제품을 설치할 때에는 반드시 2명 이상이 함께 작업하여 주십시오.
TV를 TV 스텐드에 설치할 때에는 반드시 2명 이상이 함께 작업하여 주십시오. 1명이 혼자 설치 작업을 하는 경우 사고나 부상을 입을 수 있습니다. 설치 중에는 어린이가 접근하지 못하게 하십시오.
다음 지침에 따라 TV 스탠드를 안전하게 조립하십시오.
나사를 단단히 조이지 않거나 나사가 빠질 경우 TV 스텐드가 넘어져서 제품이 손상되거나 부상을 입을 수 있습니다.
조립 중에 손이나 손가락을 다치지 않도록 주의하십시오.
TV 스탠드를 조립하고 TV를 설치할 때 손가락이나 손이 끼이지 않도록 주의하십시오.
다음 지침에 따라 TV를 안전하게 설치하십시오.
나사를 단단히 조이십시오. TV를 안전하게 설치하지 않으면 TV가 떨어져서 부상을 입을 수 있습니다.
1 단계: 부품 확인하기
| 이름 수량 | |||
| 상판 |  | 1 | |
| 바닥판 |  | 1 | |
| 면 기둥(L)*1 |  | 1 | |
| 면 기둥(R)*1 |  | 1 | |
| 뒷면 기둥 |  | 1 | |
| 앞면 폐널 |  | 1 | |
| 유리 선반 |  | 1 | |
| 나사(+PWH5 × 25) |  | a*4 | 8 |
| 나사(+K4 × 20) + 슬리브 |  | b*4 | 2 |
| cter고정 나사 |  | c*4 | 4 |
| 나사(+P4 × 15) |  | d*4 | 4 |
| 고정 볼트 e* |  | 4 | 2 |
| 나사 캡 |  | f*4 | 3 |
| 지지 벨트 |  | g*4 | 1 |
| 나사(M6 × 18) |  | ||
| 나무 나사(M3.8 × 20) | [X037] | ||
| 스피커 고리(L) |  | 1 | |
| 스피커 고리(R) |  | 1 | |
| 종이 템플릿 |  | 4*2 | |
| 3*3 | |||
| 테이프 |  | 1 | |
*1 위 그림은 SU-FL300M의 그림입니다. SU-FL300L은 이것과 다릅니다. SU-FL300L의 경우 측면 기둥 옆면에 2개의 흩이 있습니다.
*2 SU-FL300M의 경우 네 개의 종이 템플릿이 제공됩니다.
*3 SU-FL300L의 경우 세 개의 종이 텐플릿이 제공됩니다.
*1 부품 봉지에는 알파벳 순으로 라벨이 붙어 있습니다.
조립에 앞서 위에 나와 있는 나사들을 고정시킬 십자 드라 이버를 준비하십시오.
2 단계:
TV 스탠드 조립하기
경고
기기 사이 또는 아래에서 전원선이 높리는 경우 단락이나 감전 사고가 일어날 수 있습니다. 전원선이나 연결 케이 블에 발부리가 걸리면 TV 스텐드가 넘어져서 부상을 입을 수 있습니다.
TV를 설치하기 전에 설치할 위치를 정하고 TV 스탠드를 내려 놓으십시오.
TV가 무거우므로 설치하기 전에 설치할 위치를 정하고 그 자리에서 TV 스탠드를 조립하십시오.
1 뒷면 기둥을 바닥판에 부착합니다.
①제공된 2개의 캠크고정 나사를 바닥판에 조입니다.
②뒷면 기둥을 바닥판에 부착하고 스크루드라이버를 사용해서 2개의 캠큼고정품을 고정합니다.
2 측면 기둥을 바닥판에 부착합니다.
제공된 4개의 나사(+PWII5 × 25)로 측면 기둥과 바닥판을 고정합니다.
왼쪽 기둥과 오른쪽 기둥은 서로 다릅니다. 기둥을 올바른 방향으로 설치하십시오.

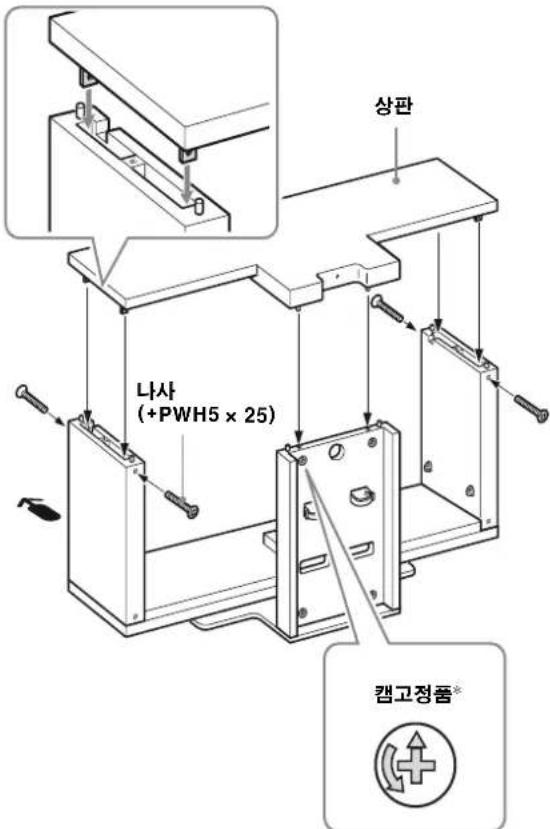

3 상판을 부착합니다.
①제공된 캠크고정 나사 2개를 상판에 고정합니다.
주의점
상판의 매끄러운 표면이 손상되지 않도록 작업면을 청소하고 그 위에 부드러운 천을 깔아 농으십시오.
②상판 양쪽에 있는 고정 브래킷을 측면 기둥에 맞춰서 끼お願い.
③제공된 4개의 나사(+PWII5 × 25)로 측면 기둥을 고정합니다. 그리고 나서 뒷면 기둥의 뒤쪽에 나머지 2개의 캠큼고정품을 고정합니다.
주의점
상판을 부착할 때 손가락이 끼이지 않도록 주의하십시오.
4 TV 스탠드에 앞면 패널을 부착합니다.
①TV 스텐드에 있는 3개의 맞춤못과 앞면 패널에 있는 3개의 구멍을 맞춤니다.
앞면 패널을 올바른 방향으로 부착하십시오.
5 유리 선반을 장착합니다.
홈 시어터 시스템을 스탠드에 부착할 경우에는 먼저 스피커 고리를 부착하여 주십시오. (11페이지의 "센터 스피커 설치하기(홈 시어터 시스템 전용)"를 참조하여 주십시오.)
①유리 선반이 뒷면 기둥에 당을 때까지 끝까지 밀어 넣습니다.
그림과 같이 주의사항 라벨이 붙어 있는 면을 오른쪽 앞으로 오게 하여 유리 선반을 TV 스텐드에 장착하십시오.

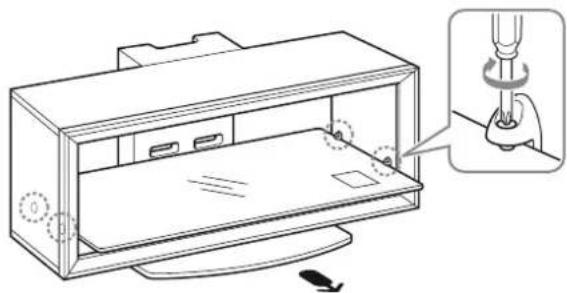

②측면 기둥에 있는 4개의 나사를 조여 유리 선반과 TV 스텐드를 고정합니다.
제공된 나사(+K4 × 20)를 사용하여 슬리브를 부착 하십시오.
2페이지에 지정되지 않은 모델의 경우:
앞쪽 구멍을 사용합니다.
2페이지에 지정된 모델의 경우:
주의점
TV가 회전되는 모델인지 여부는 TV의 사용설명서를 확인하십시오.
*회전 기능을 사용하면 TV의 시야각을 좌우로 조절할 수 있습니다.


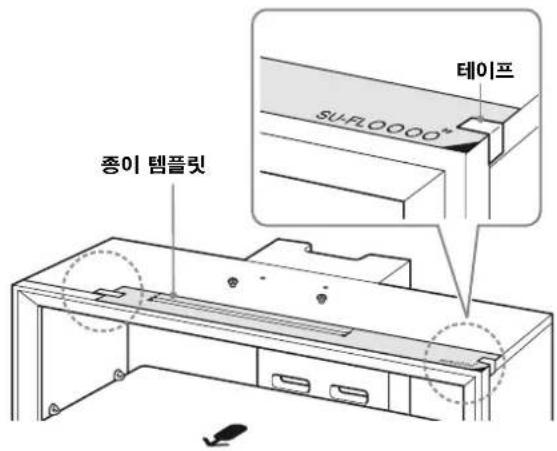

나사 (+K4 x 20) + 슬리브 뒤쪽 구멍 앞쪽 구멍2 제공된 종이 템플릿을 상판에 붙입니다.
①제공된 종이 템플릿을 선택하여 종이 템플릿의 오른쪽 모서리를 상판의 오른쪽 모서리에 맞춤니다.
2페이지에 지정되지 않은 모델의 경우:
TV와 함께 제공된 설명서를 참조하여 반드시 TV 에 해당하는 종이 텍플릿을 선택하도록 합니다.
2페이지에 지정된 모델의 경우:
TV 화면 크기에 해당하는 검정색 인쇄가 있는 종이 텝플릿을 선택합니다.
②제공된 테이프를 사용하여 종이 템플릿을 상판에 붙입니다.
아직 TV를 장착하지 않았다면 탁상용 스텐드에 장착합니다. 2페이지에 지정된 회전식 모델의 경우에만 4 단계의 1번 절차를 따르십시오.

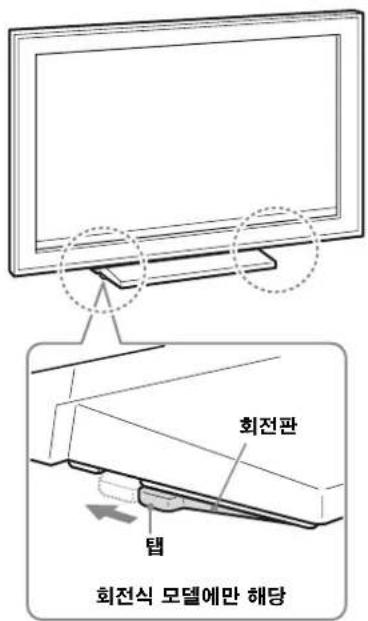

1 회전판의 위치를 가운데로 오게 합니다 (회전식 모델에만 해당).
TV를 설치하기 전에 회전판의 탱과 탁상용 스탠드의 흔을 맞춤니다.
회전판을 올바로 조정하지 않으면 TV가 단단히 설치되지 않아 떨어질 수 있습니다.
2 TV 스탠드에 TV를 설치합니다.
1 탁상용 스텐드의 바닥에 있는 구멍과 3단계의 1번에서 부착한 슬리브가 나란히 되도록, 탕상용 스텐드의 윤곽을 TV 화면 크기의 윤곽과 종이 템플릿의 모서리 표시에 맞춤니다.
②TV를 뒤로 밀어 제자리에 고정합니다.
③상판에서 종이 템플릿을 제거합니다.
A 흰색 모서리 표시는 회전식 모델용입니다.
B 검은색 모서리 표시는 비회전식 모델용입니다.
주의점
37/40 인치 사용자의 경우 TV가 회전식 모델이건 아니건 탁상용 스탠드를 검은색 모서리 표시에 맞추십시오. (37/40 인치의 경우 종이 템플릿에 흰색 모서리 표시가 없습니다.)
3 고정 볼트를 부착합니다.
제공된 2개의 고정 볼트를 TV 뒤쪽에 고정합니다.
TV를 고정하기 위한 2개의 고정 볼트를 사용하지 않으면 TV가 떨어져 부상을 입을 수 있습니다.
5 단계:
넘어짐 방지를 위한
안전조치
경고
TV 스탠드가 넘어져서 부상을 당하거나 손상을 입지 않으려면 안전장치를 마련하여 주십시오.

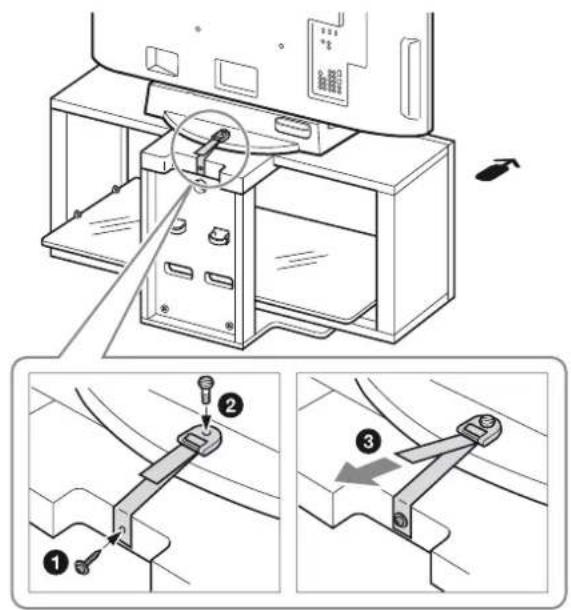

1 지지 벨트를 부착합니다.
①스크루드라이버를 사용해서 제공된 나무 나사로 지지 벨트를 TV 스텐드에 조입니다.
②지지 벨트를 탁상용 스탠드에 부착하고 동전 등을 사용해서 제공된 고정 나사로 벨트를 조입니다.
③탁상용 스탠드를 잡고 지지 벨트를 조여서 길이 를 조정합니다.
케이블 홀더와 뒷면 기둥 구멍을 통과하도록 케이블을 빼냅니다.
케이블이 제대로 설치되지 않으면 케이블이 눌리거나 손상되어 감전 사고 등이 발생할 수 있습니다.
3 TV를 벽에 고정합니다.
시판되는 질긴 끈 또는 체인과 벽고정 브라켓을 미리 준비하십시오.
①벽고정 브라켓을 단단한 벽에 고정합니다.
②고정 볼트의 양쪽 구멍으로 끈이나 체인을 통과 시킨 다음, 끈이나 체인의 다른 쪽 끝을 벽고정 브라켓에 단단히 묶습니다.
유리 선반에 선반의 최대 중량을 초과하는 기기를 올려 놓지 마십시오. 깨지거나 부상을 입을 수 있습니다.
| SU-FL300M | SU-FL300L | ||
| 외형치수:mm | A1 | 1,035 1,280 | |
| B5 | 503 503 | ||
| C4 | 485 518 | ||
| D8 | 95 1,140 | ||
| E3 | 303 303 | ||
| F4 | 18 468 | ||
| G1 | 46 146 | ||
| H1 | 20 130 | ||
| I2 | 72 340 | ||
| 중량: | 35 kg 52 kg | ||
디자인 및 제품 사양은 예고 없이 변경될 수 있습니다.
센터 스피커 설치하기 (홈 시어터 시스템 전용)
센터 스피커 모델 SS-CT71/CNP2200은 다음과 같은 홈 시어터 시스템 모델용입니다:
DAV-HDX665 HT-SF2000
DAV-HDX466 HT-SF1200
DAV-HDX465 HT-SF1100
DAV-HDX267W DAV-DZ750K
DAV-HDX266 DAV-DZ630
DAV-HDX265 DAV-DZ556KB
DAV-HDZ235 DAV-DZ555K
DAV-DZ555M
DAV-DZ530
DAV-DZ250KW
DAV-DZ250K
DAV-DZ250M
DAV-DZ231
DAV-DZ230
DAV-DZ151KB
DAV-DZ150K
센터 스피커 모델 SS-CT72/CT74는 다음과 같은 홈 시어터 시스템 모델용입니다:
DAV-HDX900W DAV-DZ1000
·위 제품은 예고 없이 품절 또는 단종될 수 있습니다.
- 특정 모델은 일부 지역에서 사용하지 못할 수도 있습니다.

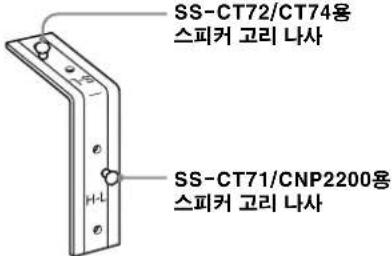

스피커 고리를 부착하기 전에:
SS-CT71/CNP2200의 경우 H-L/H-R 표시가 앞쪽을 향해야 합니다. (H-L은 왼쪽용이고, H-R은 오른쪽용입니다.)
SS-CT72/CT74의 경우 S-L/S-R 표시가 앞쪽을 향해야 합니다. (S-L은 왼쪽용이고, S-R은 오른쪽 용입니다.)


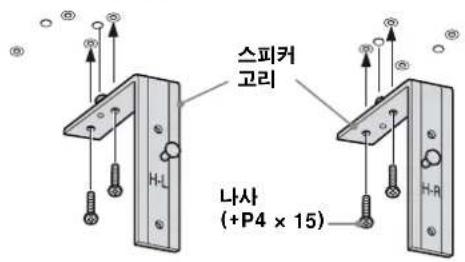

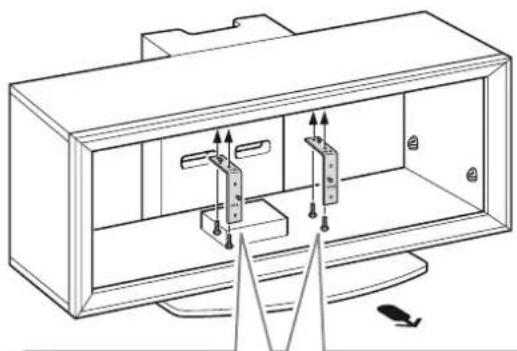

SS-CT72/CT74용 스피커 고리 나사 SS-CT71/CNP2200용 스피커 고리 나사1 스피커 고리를 부착합니다.
제공된 나사(+P4 × 15)(오른쪽/왼쪽에 각각 2개)로 스피커 고리를 상판의 양쪽 아래에 고정합니다.
센터 스피커: SS-CT71/CNP2200

