Tuotetyyppi	TV-tuki
Merkki	Sony
Malli	SU-FL300M
Mitat (P × L × K)	1035 × 503 × 120 mm
Nettopaino	35 kg
Päämateriaali	Karkaistu lasi ja teräs
Väri	Musta
Lasihyllyn maksimikuorma	30 kg
Yhteensopivien televisioiden tyyppi	Tietyt Sony LCD -mallit (katso ohjeet)
Kierto	Mahdollista tietyille malleille (kääntyvä)
Päätoiminnot	TV-tuki lasihyllyllä, kaapelien hallinta, koukut keskikaiuttimelle Home Theatre
Huolto ja puhdistus	Pehmeä ja kuiva liina; pinttyneet tahrat miedolla saippualla, pyyhi sen jälkeen
Turvallisuus	Seinäkiinnitys pakollinen ankkuripulteilla ja tukihihnalla; älä ylitä hyllyn kuormaa; älä kiipeä tai nojaa
Asennus	Vain Sony-valtuutetun teknikon suorittama; vaatii vähintään kaksi henkilöä
Sisältyvät lisävarusteet	Tukihihna, ankkuripultit, ruuvit, holkit, suojakupit, paperimalli, teippi
Korjattavuus	Ei käyttäjän korjattavissa; ota yhteyttä Sonyn huoltoon
Takuu	Katso Sonyn yleiset ehdot

Usein kysytyt kysymykset - SUFL300M SONY

Mitkä televisiot ovat yhteensopivia SU-FL300M-telineen kanssa?

Teline on suunniteltu ohjeessa luetelluille Sony-malleille, erityisesti KDL-xx- ja KLV-xx-sarjoille (esim. KDL-46W3500, KDL-40D2600). Muiden mallien osalta katso television käyttöohje.

Voinko asentaa telineen itse?

Sony suosittelee asennusta valtuutetun teknikon toimesta, koska laite on raskas ja vaatii turvatoimia. Ammattitaidoton asennus voi aiheuttaa vammoja tai vahinkoja.

Mikä on lasihyllyn suurin sallittu paino?

Lasihylly kestää enintään 30 kg. Älä aseta raskaampia esineitä lasin rikkoutumisen välttämiseksi.

Mahdollistaako teline television kääntämisen?

Kyllä, kääntyville televisiomalleille (ohjeessa mainitut) teline sallii katselukulman säätämisen vasemmalle ja oikealle. Käytä asennuksessa takana olevia reikiä holkeille.

Kuinka kiinnitän television seinään kaatumisen estämiseksi?

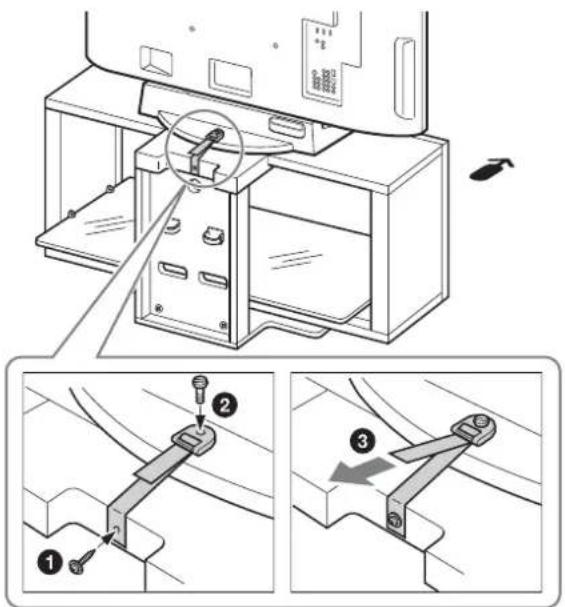

Käytä mukana toimitettua tukihihnaa: ruuvaa se pöytätelineeseen, kiinnitä se sitten seinään narulla tai ketjulla ja seinätuilla (eivät sisälly). Television takana olevat ankkuripultit ovat narun kiinnitystä varten.

Minkälaisia kaapeleita voin viedä telineen läpi?

Telineessä on kaapeliläpiviennit ja reikiä takapilarissa virtakaapeleiden, HDMI-kaapeleiden jne. järjestämiseen. Vältä kaapeleiden puristamista oikosulkujen estämiseksi.

Kuinka puhdistan TV-telineen?

Käytä pehmeää ja kuivaa liinaa. Pinttyneitä tahroja varten kostuta liina kevyesti miedolla saippualla, pyyhi sitten kuivalla liinalla. Älä käytä liuottimia tai bensiiniä.

Voinko asentaa keskikaiuttimen tähän telineeseen?

Kyllä, mukana toimitettujen kaiutinkoukkujen ansiosta. Ne sopivat tietyille Sony Home Theatre -malleille (SS-CT71/CNP2200 tai SS-CT72/CT74). Noudata asennusohjeita.

Mitä tehdä, jos telineen lasi halkeilee?

Älä käytä telinettä, jos se on haljennut: lasi voi rikkoutua ja saada television putoamaan, aiheuttaen vakavia vammoja. Ota yhteyttä Sonyn jälkihuoltoon vaihtoa varten.

Onko telineellä takuu?

Takuu riippuu Sonyn yleisistä ehdoista. Katso käyttöohjeesta tai ota yhteyttä jälleenmyyjään lisätietoja varten.

KÄYTTÖOHJE SUFL300M SONY

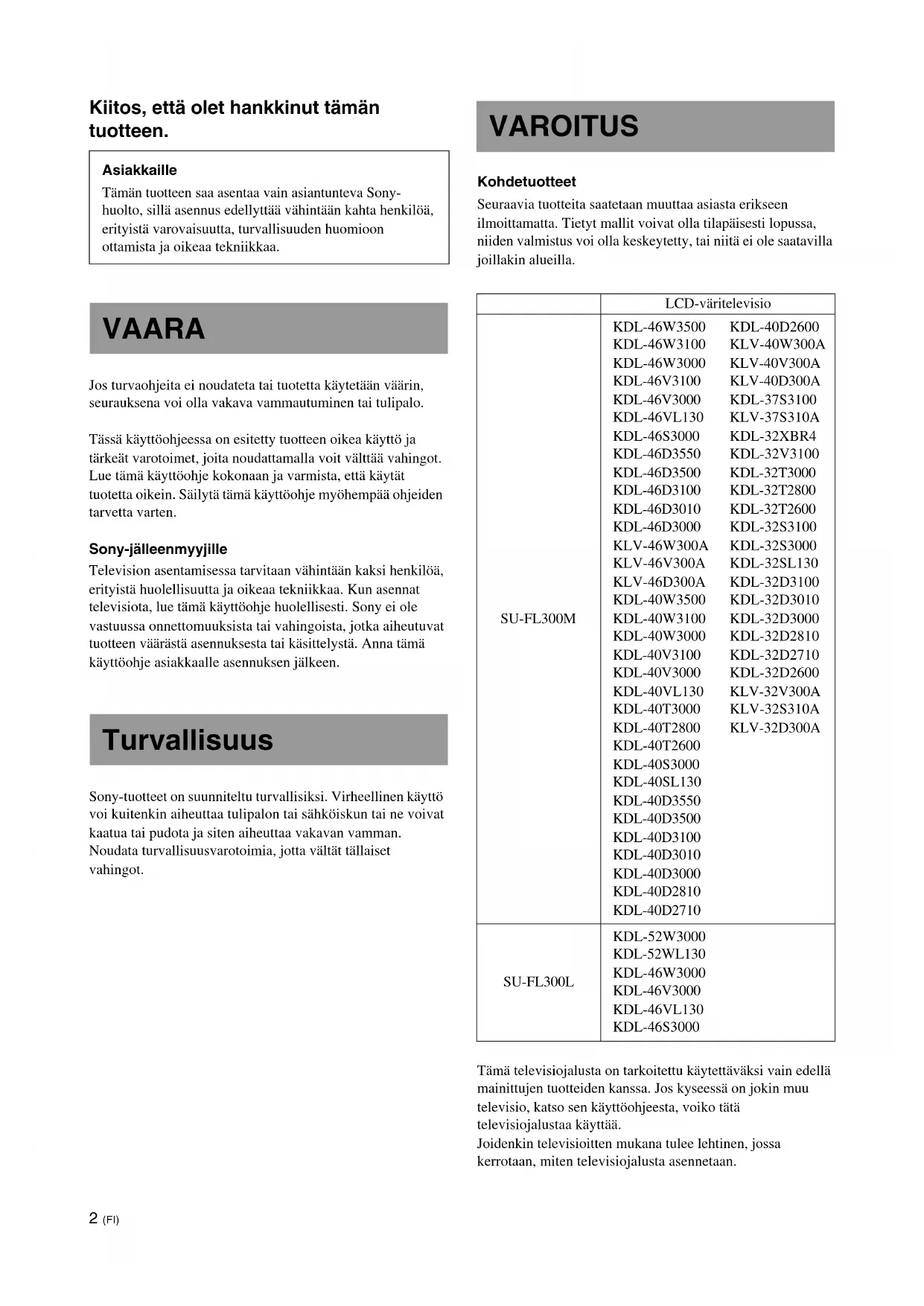

Kiitos, että olet hankkinut tämän tuotteen.

Asiakkaille

Tämän tuotteen saa asentaa vain asiantunteva Sonyhuolto, sillä asennus edellyttää vähintään kahta henkilöä, erityistä varovaisuutta, turvallisuuden huomioon ottamista ja oikeaa tekniikkaa.

VAARA

Jos turvaohjeita ei noudateta tai tuotetta käytetään väärin, seurauksena voi olla vakava vammautuminen tai tulipalo.

Tässä käyttöohjeessa on esitetty tuotteen oikea käyttö ja tärkeät varotoimet, joita noudattamalla voit välttää vahingot. Lue tämä käyttöohje kokonaan ja varmista, että käytät tuotetta oikein. Säilytä tämä käyttöohje myöhempää ohjeiden tarvetta varten.

Sony-jälleenmyyjille

Television asentamisessa tarvitaan vähintään kaksi henkilöä, erityistä huolellisuutta ja oikeaa tekniikkaa. Kun asennat televisiota, lue tämä käyttöohje huolellisesti. Sony ei ole vastuussa onnettomuuksista tai vahingoista, jotka aiheutuvat tuotteen väärästä asennuksesta tai käsittelystä. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen.

Turvallisuus

Sony-tuotteet on suunniteltu turvallisiksi. Virheellinen käyttö voi kuitenkin aiheuttaa tulipalon tai sähköiskun tai ne voivat kaatua tai pudota ja siten aiheuttaa vakavan vamman. Noudata turvallisuusvarotoimia, jotta vältät tällaiset vahingot.

VAROITUS

Kohdetuotteet

Seuraavia tuotteita saatetaan muuttaa asiasta erikseen ilmoittamatta. Tietyt mallit voivat olla tilapäisesti lopussa, niiden valmistus voi olla keskeytetty, tai niitä ei ole saatavilla joillakin alueilla.

	LCD-väritelevisio
SU-FL300M	KDL-46W3500	KDL-40D2600
	KDL-46W3100	KLV-40W300A
	KDL-46W3000	KLV-40V300A
	KDL-46V3100	KLV-40D300A
	KDL-46V3000	KDL-37S3100
	KDL-46VL130	KLV-37S310A
	KDL-46S3000	KDL-32XBR4
	KDL-46D3550	KDL-32V3100
	KDL-46D3500	KDL-32T3000
	KDL-46D3100	KDL-32T2800
	KDL-46D3010	KDL-32T2600
	KDL-46D3000	KDL-32S3100
	KLV-46W300A	KDL-32S3000
	KLV-46V300A	KDL-32SL130
	KLV-46D300A	KDL-32D3100
	KDL-40W3500	KDL-32D3010
	KDL-40W3100	KDL-32D3000
	KDL-40W3000	KDL-32D2810
	KDL-40V3100	KDL-32D2710
	KDL-40V3000	KDL-32D2600
	KDL-40VL130	KLV-32V300A
	KDL-40T3000	KLV-32S310A
	KDL-40T2800	KLV-32D300A
	KDL-40T2600
	KDL-40S3000
	KDL-40SL130
	KDL-40D3550
	KDL-40D3500
	KDL-40D3100
	KDL-40D3010
	KDL-40D3000
	KDL-40D2810
	KDL-40D2710
SU-FL300L	KDL-52W3000
	KDL-52WL130
	KDL-46W3000
	KDL-46V3000
	KDL-46VL130
	KDL-46S3000

Tämä televisiojalusta on tarkoitettu käytettäväksi vain edellä mainittujen tuotteiden kanssa. Jos kyseessä on jokin muu televisio, katso sen käyttöohjeesta, voiko tätä televisiojalustaa käyttää.

Joidenkin televisioitten mukana tulee lehtinen, jossa kerrotaan, miten televisiojalusta asennetaan.

VAARA

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla vakava vamma tai hengenvaara tulipalon tai sähköiskun tai tuotteen kaatumisen vuoksi.

Tuotteen saa asentaa vain asiantunteva Sony-huolto.

Televisio ja televisiojalusta ovat hyvin raskaita; jos asiantuntematon henkilö suorittaa asennuksen, seurauksena voi olla vakava vamma.

Varmista, ettei televisiojalusta pääse kaatumaan.

Muutoin televisio voi kaatua ja aiheuttaa vamman.

Ankkuroi televisio seinään tms., jotta se ei pääse kaatumaan.

Varmista, että asennat televisiojalustan tukevalle ja suoralle lattialle.

Asenna televisiojalusta niin, ettei se kallistu mihinkään suuntaan. Muutoin televisiojalusta voi kaatua tai televisio pudota. Tästä voi olla seurauksena vamma tai vahinko. Jos asennat televisiojalustan pehmeälle pinnalle, esimerkiksi matolle, aseta asennuskohtaan ensin sopiva levy.

Älä käytä murtunutta televisiojalustaa.

Älä käytä televisiojalustaa, jos siinä on murtumia. Lasi voi mennä rikki, jolloin televisio voi kaatua, mistä voi seurata vakava vamma tai vahinko.

Murtunut televisiojalusta

Älä nojaa televisioon äläkä roiku siitä.

Televisiojalusta voi kaatua tai televisio pudota ja aiheuttaa vakavan vamman tai hengenvaaran.

Älä anna lasten kiivetä televisiojalustalle tai ryömiä hyllyjen väliin.

Jos lapsi kiipeää televisiojalustalle tai menee hyllyjen väliin, seurauksena voi olla vakava vamma tai hengenvaara lasin särkymisen tai televisiojalustan ja television kaatumisen vuoksi.

Älä astu televisiojalustan päälle.

Voit kaatua tai rikkoa lasin, jolloin seurauksena voi olla vamma.

Älä peitä television tuuletusaukkoja.

Jos peität tuuletusaukot (esimerkiksi liinalla), laitteen sisäosat voivat kuumentua ja aiheuttaa tulipalon.

Varmista, ettei verkkovirtajohto tai liitäntäkaapeli jää puristuksiin.

- Varmista, ettei verkkovirtajohto tai liitäntäkaapeli jää puristuksiin, kun asennat television televisiojalustaan. Jos verkkovirtajohto tai liitäntäkaapeli vahingoittuu, seurauksena voi olla tulipalo tai sähköisku.

- Varo astumasta verkkovirtajohdon tai liitäntäkaapelin päälle, kun kannat televisiojalustaa. Muutoin verkkovirtajohto tai liitäntäkaapeli voi vahingoittua ja aiheuttaa tulipalon tai sähköiskun.

Älä siirrä televisiojalustaa, kun siihen on kiinnitetty televisio tai kun sen sisällä on kytkettyjä laitteita.

Jos siirrät televisiojalustaa, kun siihen on kiinnitetty televisio, voit satuttaa selkäsi tai televisiojalusta voi kaatua ja aiheuttaa vakavan vamman. Mahdolliset kytketyt laitteet voivat myös pudota, jolloin lasihylly voi rikkoutua tai seurauksena voi olla muita omaisuusvahinkoja.

VAROITUS

Jos seuraavassa olevia varotoimia ei noudateta, on olemassa vammautumisen tai omaisuusvahingon vaara.

Tähän televisiojalustaan saa asentaa vain mainitun kohdetuotteen.

• Tämä televisiojalusta on tarkoitettu käytettäväksi vain mainittujen kohdetuotteiden kanssa. Jos asennat muun laitteen kuin mainitun kohdetuotteen, tuote voi pudota tai rikkoutua ja aiheuttaa vamman.
• Älä aseta televisiojalustalle siihen kuulumattomia esineitä, kuten maljakkoja tai ruukkuja.
• Älä tee televisiojalustaan muutoksia.
• Älä aseta televisiojalustan päälle kuumia esineitä. Kuumuus voi vahingoittaa televisiojalustan pintaa.
• Älä aseta televisiojalustalle mitään, mikä voi vahingoittaa lasia.

Kiinnitä televisio hyvin.

Kiinnitä televisio televisiojalustaan tähän tarkoitukseen varatuilla ankkurointikiinnittimillä. Jos televisiota ei kiinnitetä hyvin, se voi pudota tai televisiojalusta voi kaatua, mistä voi olla seurauksena vamma.

Älä kohdista lasiin painoa äläkä altista sitä iskuille.

Älä paina televisiojalustaa käsilläsi, kun asennat televisiota. Vältä kolhimasta televisiojalustaa kovilla esineillä, kuten ruuvitaltalla. Lasi voi murtua ja aiheuttaa vamman.

Televisiojalustaa kannettaessa

Jos henkilö yrittää yksinään siirtää televisiojalustaa tai jos ohjeita ei noudateta, seurauksena voi olla vamma. Noudata alla olevia ohjeita vammojen välttämiseksi.

• Televisiojalustan kantamiseen tarvitaan vähintään kaksi ihmistä ja televisiojalustasta on ennen kantamista irrotettava televisio, kytketyt laitteet ja lasihyllyt.
• Älä raahaa televisiojalustaa. Televisiojalustan pohjan osat voivat irrota ja vahingoittaa lattiaa.
• Varo jättämästä käsiäsi tai jalkojasi puristuksiin pohjalevyn alle.
• Älä tartu lasihyllyyn, kun kannat televisiojalustaa.

Suojaa lasi iskuilta.

Tämä televisiojalusta on valmistettu karkaistusta lasista, mutta varovaisuutta on noudatettava.

Jos lasi rikkoutuu, lasinsirpaleet voivat aiheuttaa vammoja, joten noudata seuraavia varotoimia.

• Älä lyö lasia äläkä pudota lasille teräviä esineitä. Suojaa lasi iskuilta.
• Älä naarmuta tai painele lasia terävillä esineillä.
• Vältä kolhimasta lasin reunoja kovilla esineillä, kuten pölynimurilla.

Huomautus kantokyvystä

Älä aseta hyllyille mitään esineitä, joiden paino ylittää kuvissa esitetyt kunkin hyllyn kantokyvyn enimmäisrajat.

Muutoin hyllyt voivat särkyä.

30 kg

Asennusta koskevia huomautuksia

• Kun kokoat televisiojalustaa, aseta pakkausmateriaalit lattialle, jotta lattia ei vahingoittuisi.
• Asenna televisiojalusta tukevalle ja suoralle lattialle. Varmista, ettei televisiojalustaa asenneta vinoon tai kallistuneeseen asentoon. Tämän välttämiseksi noudata seuraavia ohjeita.
• Älä asenna televisiojalustaa lämmityslaitteen lähelle tai paikkaan, jossa se on alttiina suoralle auringonvalolle.
• Älä asenna televisiojalustaa kuumaan tai kosteaan paikkaan tai ulos.

Käyttöä koskeva huomautus

Pyyhi televisiojalusta aika ajoin puhtaaksi kuivalla, pehmeällä liinalla. Pinttyneet tahrat voi poistaa pyyhkimällä liinalla, jota on hieman kostutettu laimennetulla pesuaineliuoksella. Muista kuivata pyyhityt pinnat jälkeenpäin kuivalla, pehmeällä liinalla. Älä käytä puhdistuksessa mitään liuottimia, kuten tinneriä tai bensiiniä, sillä ne voivat vahingoittaa televisiojalustan pintaa.

Sony-jälleenmyyjille

Lue edellä kuvatut turvaohjeet huolellisesti ja kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, kunnossapidon, tarkastuksen ja korjauksen aikana.

Varmista, että asennustyöhön osallistuu vähintään kaksi henkilöä.

Varmista, että vähintään kaksi henkilöä asentaa television televisiojalustaan. Jos yksi henkilö suorittaa asennuksen, seurauksena voi olla onnettomuus tai vamma. Pidä lapset poissa asennusalueelta asennuksen aikana.

Kokoa televisiojalusta turvallisesti ohjeiden mukaan.

Jos jotakin ruuvia ei ole kiristetty kunnolla tai se putoaa pois, televisiojalusta voi kaatua. Tästä voi olla seurauksena vahinko tai vamma.

Varo vahingoittamasta käsiäsi tai sormiasi kokoonpanon aikana.

Varo jättämästä sormiasi tai käsiäsi puristuksiin televisiojalustan kokoonpanon ja television asennuksen aikana.

Asenna televisio turvallisesti ohjeiden mukaan.

Kiristä ruuvit. Jos televisiota ei kiinnitetä hyvin, se saattaa pudota ja aiheuttaa vamman.

Vaihe 1: Osien tarkastaminen

Nimi Määrä
Ylälevy			1
Pohjalevy			1
Sivupylväs (L)*1			1
Sivupylväs (R)*1			1
Takapylväs			1
Etupaneeli			1
Lasihylly			1
Ruuvi (+PWH5 × 25)		a*4	8
Ruuvi (+K4 × 20) + holkki		b*4	2
Lukitusruuvi		c*4	4
Ruuvi (+P4 × 15)		d*4	4
Ankkuripultti		e*4	2
Ruuvin päällinen [WW97]		f*4	3
Tukihihna		g*4	1
Ruuvi (M6 × 18) [0863]
Puuruuvi (M3,8 × 20) [SKXW]
Kaiutinkoukku (L)			1
Kaiutinkoukku (R)			1
Paperimalli			4*2
			3*3
Tcippi [AACA]			1

*1 Yllä olevat kuvat liittyvät malliin SU-FL300M. SU-FL300L on erilainen. SU-FL300L:n sivupylvään kyljessä on kaksi on kaksi syvennystä.
*2 Mallin SU-FL300M mukana toimitetaan neljä paperimallia.
*3 Mallin SU-FL300L mukana toimitetaan kolme paperimallia.
*4 Ruuvipussit on merkitty aakkosin.

Varmista, että käytettävissäsi on ruuvien kokoa vastaava ristipääruuvitaltta, ennen kuin aloitat kokoamisen.

Vaihe 2: Televisiojalustan kokoaminen

VAARA

Jos verkkovirtajohto jää osien alle tai väliin, seurauksena voi olla oikosulku tai sähköisku. Jos kompastut verkkovirtajohtoon tai liitäntäkaapeliin, televisiojalusta voi kaatua ja aiheuttaa vamman.

Aseta televisiojalusta television lopulliseen paikkaan, ennen kuin alat asentaa televisiota.

Televisio on painava, joten on tärkeää, että valitset asennuspaikan etukäteen ja kokoat televisiojalustan sijoituspaikassaan.

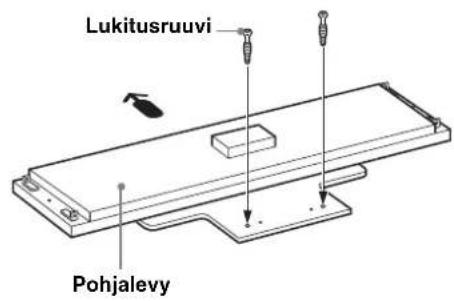

1 Kiinnitä takapylväs pohjalevyyn.

① Kiristä kaksi mukana tulevaa lukitusruuvia pohjalevyyn.

Lukitusruuvi Pohjalevy

Nuoli osoittaa televisiojalustan etupuolelle.

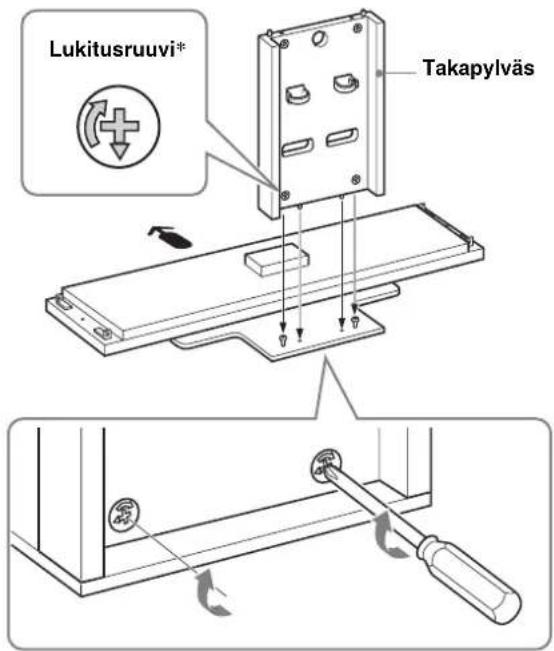

② Kiinnitä takapylväs pohjalevyyn ja kiristä kaksi lukitusruuvia ruuvitaltan avulla.

Lukitusruuvi* Takapylväs

* Varmista ennen takapylvään kiinnittämistä, että ∇-merkki osoittaa alaspäin.

2 Kiinnitä sivupylväät pohjalevyyn.

Käytä sivupylväiden ja pohjalevyn kiinnityksessä neljää mukana tulevaa ruuvia (+PWH5 × 25).

Sivupylväs (L) R Sivupylväs (R) L Ruuvi (+PWH5 x 25)

Huomautus

Vasen ja oikea pylväs ovat erilaisia.

Varmista, että asennat oikean pylvään kummallekin puolelle.

3

Kiinnitä ylälevy.

① Kiristä kaksi mukana tulevaa lukitusruuvia ylälevyyn.

Lukitusruuvi Ylälevy Pehmeä liina

Yllä olevassa kuvassa on käytetty esimerkkinä mallia SU-FL300M. SU-FL300L:n ylälevyssä on kaksi tukitankoa.

Huomautus

Jotta ylälevyn kiiltävä pinta ei vahingoitu, puhdista työtaso ja aseta sille pehmeä liina.

②Kohdista ja aseta ylälevyn kummallakin puolella olevat kiinnittimet sivupylväisiin.
3 Käytä sivupylväiden kiinnityksessä neljää mukana tulevaa ruuvia (+PWH5 × 25). Kiinnitä sitten kaksi jäljellä olevaa lukitusruuvia takapylvään takaosaan.

Ylälevy Ruuvi (+PWH5 x 25) Lukitusruuvi*

* Varmista, ennen ylälevyn kiinnittämistä, että Δ-merkki osoittaa ylöspäin.

Huomautus

Varo jättämästä sormiasi puristuksiin ylälevyn kiinnityksen aikana.

4

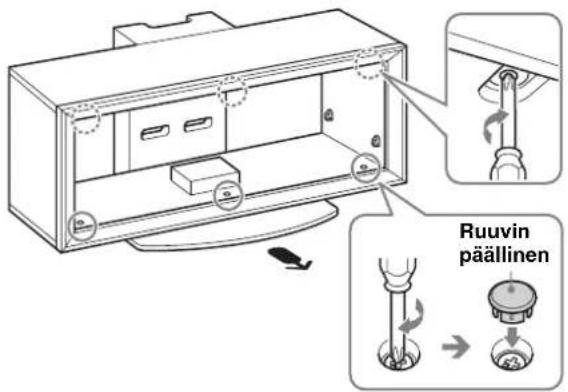

Kiinnitä etupaneeli televisiojalustaan.

①Kohdista televisiojalustan kolme tappia etupaneelissa oleviin kolmeen reikään.

Tapin reikä Etupaneeli

2 Varmista etupaneelin kiinnitys kääntämällä ylä- ja pohjalevyn kuutta lukitusruuvia myötäpäivään. Aseta sitten kolme mukana tulevaa ruuvin päällistä kolmeen pohjassa olevaan ruuviin.

Ruuvin päällinen

Huomautus

Aseta etupaneeli oikein päin.

5

Kiinnitä lasihylly.

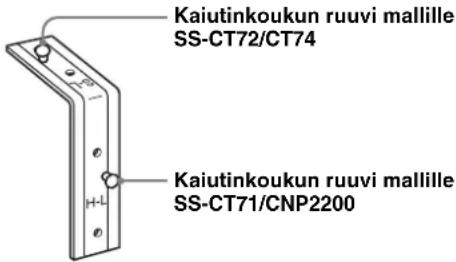

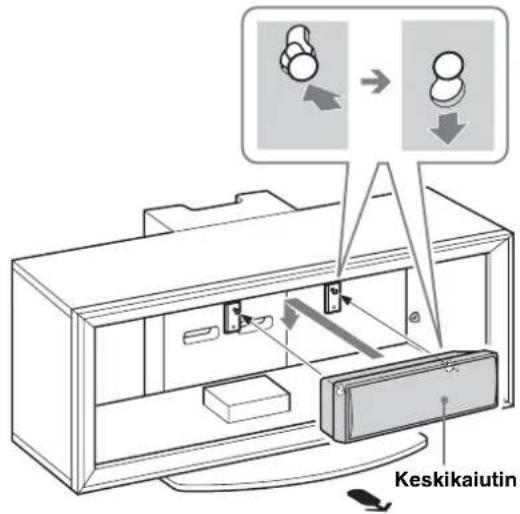

Jos kiinnität kotiteatterijärjestelmän jalustaan, kiinnitä kaiutinkoukut ensimmäisenä. (Lisätietoja on kohdassa "Keskikaiuttimen asentaminen (vain kotiteatterijärjestelmät)" sivulla 12.)

① Työnnä lasihylly kokonaan sisään, kunnes se koskettaa takapylvästä.

Varoitustarra Lasihylly

Huomautus

Aseta lasihylly televisiojalustaan siten, että varoitustarra näkyy ylöspäin etuoikealla, kuten kuvassa on osoitettu.

② Varmista lasilevyn kiinnitys televisiojalustaan kirstämällä sivupylväiden neljä ruuvia.

Vaihe 3: Valmistautuminen television asennukseen

1

Aseta holkit ylälevvyn.

Kiinnitä holkit mukana tulevien ruuvien (+K4 × 20) kanssa.

Mallit, joita ei ole mainittu sivulla 2:

Käytä etummaisia reikiä.

Mallit, jotka on mainittu sivulla 2:

Jos kyseessä on kääntyvä malli*, käytä takimmaisia reikiä, ja jos kyseessä on ei-kääntyvä malli, käytä etummaisia reikiä.

Huomautus

Tarkasta television käyttöohjeista, onko televisio kääntyvää mallia.

* Kääntämismekanismin ansiosta television katselukulmaa voi säätää (vasemmalle ja oikealle).

Ruuvi (+K4 × 20) + Holkki Takimmaiset reiät Etummaiset reiät

2

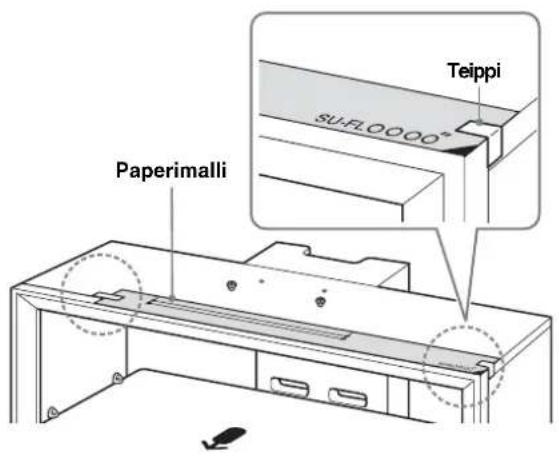

Kiinnitä mukana tuleva paperimalli ylälevylle.

① Sovita mukana toimitetun paperimallin oikea kulma tasaan ylälevyn oikeanpuoleisen kulman kanssa.

Mallit, joita ei ole mainittu sivulla 2:

Tutustu television mukana toimitettuun ohjeeseen ja valitse televisiotasi varten tarkoitettu paperimalli.

Mallit, jotka on mainittu sivulla 2:

Valitse television kuvaruudun kokoa vastaava paperimalli.

② Kiinnitä paperimalli ylälevyyn mukana tulevan teipin avulla.

Kiinnitä televisio pöytätelineeseen, jos sitä ei ole jo kiinnitetty.

Jos käytössä on jokin sivulla 2 määritetyistä kääntyvistä malleista, tee vaiheen 4 kohta 1.

1

Aseta kääntölevy keskelle (vain kääntyville malleille).

Ennen kuin asennat television, kohdista kääntölevyn uloke pöytätelineessä olevaan syvennykseen.

Kääntölevy Uloke vain kääntyville malleille

VAARA

Jos kääntölevyä ei aseteta oikein, television asennus jää vajavaiseksi ja televisio voi pudota.

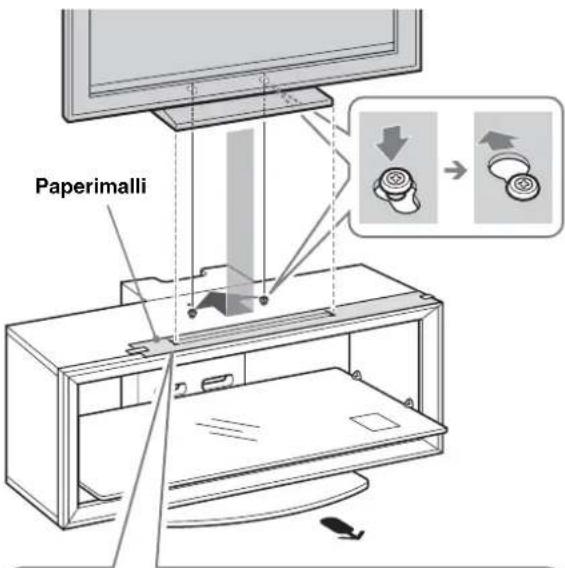

2 Asenna televisio televisiojalustaan.

①Kohdista pöytäteline television kuvaruudun kokomerkintöjen ja paperimallin kulmamerkintöjen mukaisesti niin, että pöytäjalustan pohjassa oleva reiät osuvat vaiheen 3 kohdassa 1 kiinnitettyihin holkkeihin.
② Lukitse televisio paikalleen työntämällä sitä taaksepäin.
③ Poista paperimalli ylälevyltä.

Vain sivulla 2 mainitut kääntyvät mallit:

A Valkoinen kulmamerkki on tarkoitettu kääntyville malleille.
B Musta kulmamerkki on tarkoitettu ei-kääntyville malleille.

Huomautus

Jos televisio on 37- tai 40-tuumainen, kohdista pöytäteline mustaan kulmamerkkiin riippumatta siitä, onko televisio kääntyvää mallia vai ei. (37- tai 40-tuumaiselle televisiolle ei ole valkoista kulmamerkkä paperimallissa.)

3 Kiinnitä ankkuripultit.

Kiinnitä kaksi mukana tulevaa ankkuripulttia television takaosaan.

Ankkuripultti

Huomautus

Jos kahta ankkuripulttia ei käytetä television kiinnittämiseen, televisio voi pudota ja aiheuttaa vamman.

Vaihe 5: Varotoimet kaatumisen estämiseksi

VAARA

Varmista, ettei televisiojalusta pääse kaatumaan, jolloin seurauksena voi olla vamma tai vahinko.

1 Kiinnitä tukihihna.

① Kiinnitä tukihihna televisiojalustaan puuruuvilla ja ruuvitaltalla.
② Kiinnitä tukihihna pöytätelineeseen mukana toimitetulla ruuvilla käyttämällä kolikkoa tms.
3 Säädä pituus kiristämällä tukihihnaa samalla, kun pidät kiinni pöytätelineestä.
① Kiinnitä tukihihna televisiojalustaan puuruvvilla ja ruuvitaltalla. ② Kiinnitä tukihihna pöytätelineeseen mukana toimitetulla ruuvilla käyttämällä kolikkoa tms. ③ Säädä pituus kiristämällä tukihihnaa samalla, kun pidät kiinni pöytätelineestä.

Vie kaapelit kaapelipidikkeiden ja takapylvään reikien läpi.

Jos kaapeleita ei asenneta oikein, ne saattavat jäädä puristuksiin ja vahingoittua, mistä voi olla seurauksena sähköisku tms.

3 Kiinnitä televisio seinään.

Hanki tätä tarkoitusta varten luja köysi tai ketju ja seinääankkurointikiinnitin.

① Kiinnitä seinäankkurointikiinnitin kestävään seinään.
②Pujota köysi tai ketju kummankin ankkuripultin reiän läpi ja kiristä köyden tai ketjun toinen pää seinääankkurointikiinnittimeen.

Luja köysi tai ketju

Seinäankkurointikiinnitin

Tekniset tiedot

Huomautus kantokyvystä

Älä aseta lasihyllylle laitetta, joka ylittää sen kantokyvyn, koska muuten hylly voi rikkoutua ja aiheuttaa vamman.

		SU-FL300M SU-FL300L
Mitat: mm	A1	035 1 280
	B5	503 503
	C4	85 518
	D8	95 1 140
	E3	303 303
	F4	18 468
	G1	46 146
	H1	20 130
	I2	72 340
Paino: 35 kg		52 kg

Valmistaja pidättää itsellään oikeuden muuttaa laitteen mallia ja ominaisuuksia asiasta erikseen ilmoittamatta.

Keskikaiuttimen asentaminen (vain kotiteatterijärjestelmät)

Keskikaiutinmalli SS-CT71/CNP2200 on tarkoitettu seuraaviin kotiteatterijärjestelmiin:

DAV-HDX665 HT-SF2000

DAV-HDX466 HT-SF1200

DAV-HDX465 HT-SF1100

DAV-HDX267W DAV-DZ750K

DAV-HDX266 DAV-DZ630

DAV-HDX265 DAV-DZ556KB

DAV-HDZ235 DAV-DZ555K

DAV-DZ555M

DAV-DZ530

DAV-DZ250KW

DAV-DZ250K

DAV-DZ250M

DAV-DZ231

DAV-DZ230

DAV-DZ151KB

DAV-DZ150K

Keskikaiutinmalli SS-CT72/CT74 on tarkoitettu seuraaviin kotiteatterijärjestelmiin:

DAV-HDX900W DAV-DZ1000

• Yllä mainittuja tuotteita saatetaan muuttaa asiasta erikseen ilmoittamatta, ne voivat olla tilapäisesti lopussa tai niiden valmistus voi olla keskeytetty.
• Tiettyjä malleja ei ole saatavilla tietyillä alueilla.

Ennen kaiutinkoukun kiinnittämistä:

SS-CT71/CNP2200:n H-L/H-R-merkintöjen on osoitettava eteenpäin. (H-L on tarkoitettu vasemmalle puolelle, H-R on tarkoitettu oikealle puolelle.)

SS-CT72/CT74:n S-L/S-R-merkintöjen on osoitettava eteenpäin. (S-L on tarkoitettu vasemmalle puolelle,

S-R on tarkoitettu oikealle puolelle.)

Kaiutinkoukun ruuvi mallille SS-CT72/CT74 Kaiutinkoukun ruuvi mallille SS-CT71/CNP2200

1 Kiinnitä kaiutinkoukku.

Kiinnitä kumpikin kaiutinkoukku mukana tulevien ruuvien (+P4 × 15) (kaksi ruuvia vasemmalle ja oikealle) avulla ylälevyn alapuolelle.

2 Ripusta keskikaiutin koukkujen ruuveihin kuvassa osoitetulla tavalla.

Keskikaiutin
