KULLANIM KILAVUZU SUFL300M SONY

Akassza a középső hangszórót a rögzítőcsavarokra az ábra szerint. HangszórórögzítőCsavar(+P4 × 15)Hangszórórögzítő Középső hangszóró: SS-CT71/CNP2200 Középső hangszóró: SS-CT72/CT74 Csavar(+P4 × 15)Középső hangszóró2 (TR) Bu ürünü satın aldığınız için teşekkür ederiz. Güvenlik önlemlerine uyulmazsa veya ürün doğru kullanılmazsa ciddi yaralanma veya yangına neden olabilir. Bu kullanım kılavuzu, ürünün doğru kullanımını ve kazalardan korunmak için gerekli temel önlemleri göstermektedir. Bu kılavuzu baştan sona okuduğunuzdan ve ürünü doğru şekilde kullandığınızdan emin olun. Bu kılavuzu daha sonra başvurmak üzere saklayın. Sony satıcıları için TV’nin montajı iki veya daha fazla kişi, özel dikkat ve teknik bilgi gerektirir. Bir TV’yi monte ederken bu kılavuzu dikkatli bir şekilde okuyun. Sony, yanlış montaj veya kullanımın neden olduğu herhangi bir kaza veya hasardan sorumlu değildir. Lütfen montajdan sonra bu kılavuzu müşteriye verin. Sony ürünleri güvenlik göz önünde bulundurarak tasarlanmıştır. Yanlış kullanım, yangın, elektrik çarpması, ürünün devrilmesi veya ürünün düşürülmesine yol açarak ciddi bir yaralanmaya neden olabilir. Bu gibi kazaları engellemek için gerekli önlemlere uyduğunuzdan emin olun. Belirtilen ürünler Aşağıdaki ürünler haber verilmeksizin değiştirilebilir. Belirli modeller stokta olmayabilir veya üretimi durdurulmuş olabilir ya da belirli bölgelerde mevcut olmayabilir. Bu TV Sehpası yukarıda belirtilen ürünlerde kullanmak üzere tasarlanmıştır. Diğer TV’lerde bu TV Sehpasının kullanılıp kullanılamayacağını öğrenmek için kullanım talimatlarına bakın. Bazı TV’ler TV Sehpasının nasıl monte edileceğini açıklayan bir kitapçıkla birlikte gelmektedir. Müşteriler için İki veya daha fazla kişi, özel dikkat, güvenlik ve teknik bilgi gerektirdiğinden, bu ürünün yalnızca yetkili Sony servis elemanları tarafından monte edilmesi gerekir. UYARI Güvenlik Hakkında DİKKAT LCD Renkli TV SUFL300M KDL46W3500 KDL46W3100 KDL46W3000 KDL46V3100 KDL46V3000 KDL46VL130 KDL46S3000 KDL46D3550 KDL46D3500 KDL46D3100 KDL46D3010 KDL46D3000

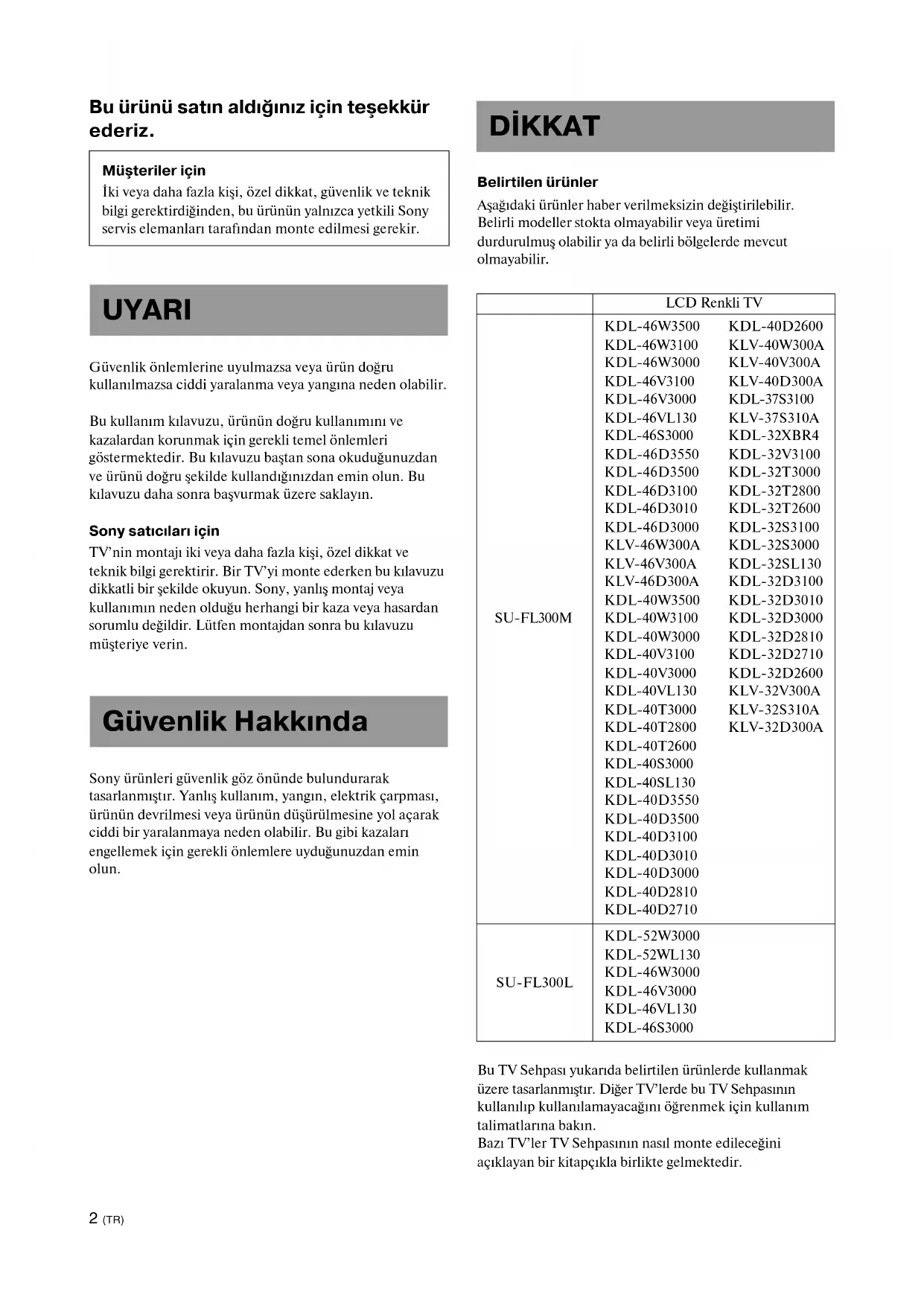

SUFL300L KDL52W3000 KDL52WL130 KDL46W3000 KDL46V3000 KDL46VL130 KDL46S30003 (TR) Ürünün yalnızca yetkili Sony servis elemanları tarafından monte edilmesi gerekir. TV ve TV Sehpası çok ağırdır; yetkisi olmayan kişilerce monte edilmesi ciddi yaralanmaya neden olabilir. TV Sehpasının devrilmesini engellemek için gerekli önlemlerin alındığından emin olun. Bunu yapmayı ihmal ederseniz TV devrilebilir ve yaralanmaya neden olabilir. Devrilmeyi önlemek için TV’yi duvara vb. sıkıca bağlayın. TV Sehpasını sert ve düz bir zemine kurduğunuzdan emin olun. TV Sehpasını bir yöne yatacak şekilde kurmayın. Böyle yaparsanız TV Sehpası devrilebilir veya TV düşebilir. Bu yaralanma veya hasara neden olabilir. TV Sehpasını paspas veya halı gibi yumuşak bir yüzeye kuracaksanız, önceden belirlenen yere bir pano döşeyin. Çatlak TV Sehpası kullanmayın. TV’ye yaslanmayın veya asılmayın. TV Sehpası devrilebilir veya TV düşebilir ve ciddi yaralanma veya ölüme neden olabilir. TV Sehpasına çocukların tırmanmasına veya raflar arasında sürünmesine izin vermeyin. Çocuklar TV Sehpasına tırmanır veya rafların arasına girerlerse ve cam kırılır veya TV Sehpası ve TV devrilirse bu ciddi yaralanma veya ölümle sonuçlanabilir. TV Sehpasının üzerine basmayın. Düşebilir veya camı kırabilirsiniz ve bu yaralanmaya neden olabilir. TV’nin havalandırma deliklerini kapatmayın. Havalandırma deliklerini kapatırsanız (bez örtü vb. ile), içerde ısı oluşabilir ve yangına neden olabilir. AC güç kablosunun veya bağlantı kablosunun sıkışıp ezilmesine izin vermeyin.

• TV’yi, TV Sehpasına monte ettiğinizde AC güç kablosunun veya bağlantı kablosunun sıkışıp ezilmesine izin vermeyin. AC güç kablosu veya bağlantı kablosu hasar görürse bu yangın veya elektrik çarpmasına neden olabilir.

• TV Sehpasını taşırken AC güç kablosu veya bağlantı kablosuna basmayın. AC güç kablosu veya bağlantı kablosu hasar görebilir ve bu yangın veya elektrik çarpmasına neden olabilir. TV takılıyken veya donanım bağlıyken TV Sehpasını taşımayın. TV takılıyken TV Sehpasını taşırsanız, sırtınızı incitebilirsiniz veya Zemin Sehpası devrilerek ciddi yaralanmaya neden olabilir. Ayrıca içinde bağlı olan herhangi bir donanım düşebilir ve cam rafın kırılmasına veya diğer eşyaların zarar görmesine neden olabilir. UYARI Aşağıdaki önlemlere uyulmazsa, yangın, elektrik çarpması veya ürünün devrilmesi yüzünden ciddi yaralanma veya ölüm olabilir. TV Sehpasını herhangi bir çatlağı varsa kullanmayın. Cam kırılabilir ve ciddi

aralanma veya hasara yol açabilecek şekilde TV’nin devrilmesine neden olabilir. Çatlak TV Sehpası

Türkçe4 (TR) Belirtilen ürün dışında herhangi bir donanım kurmayın.

• Bu TV Sehpası yalnızca belirtilen üründe kullanılmak üzere tasarlanmıştır. Belirtilenden başka bir donanım kurarsanız düşebilir veya kırılabilir ve yaralanmaya neden olabilir.

• TV Sehpasına vazo, çanak çömlek vb. nesneler koymayın.

• TV Sehpasında değişiklik yapmayın.

• TV Sehpasına doğrudan sıcak herhangi bir şey koymayın. Isı, TV Sehpasının renginin değişmesine veya deformasyona neden olabilir.

• TV Sehpasına cama zarar verebilecek herhangi bir şeyi doğrudan koymayın. TV’yi sağlam yerleştirdiğinizden emin olun. Ürünle birlikte bağlantı parçalarını kullanarak TV’yi TV Sehpasına sağlam bir şekilde bağlayın. TV sağlam monte edilmezse düşebilir veya TV Sehpası devrilebilir ve yaralanmaya neden olabilir. Cama ağırlık uygulamayın veya herhangi bir darbeye maruz bırakmayın. TV’yi monte ederken TV Sehpasına elinizle ağırlık uygulamayın. Tornavida vb. sert nesnelerle TV Sehpasına vurmayın. Cam kırılabilir ve yaralanmaya neden olabilir. TV Sehpasını taşırken TV Sehpasını tek başına veya doğru prosedürleri uygulamadan taşımaya çalışmak yaralanmaya neden olabilir. Bunu önlemek için aşağıda verilen tavsiyeye uyduğunuzdan emin olun.

• TV Sehpasını yalnızca, TV, bağlı donanım ve cam raflar çıkartıldıktan sonra iki veya daha fazla kişiyle taşındığından emin olun.

• TV Sehpasını sürüklemeyin. TV Sehpasının taban parçaları çıkabilir ve zemine zarar verebilir.

• Elinizin veya ayağınızın Taban Panosu altında ezilmemesi için dikkatli olun.

• TV Sehpasını taşırken cam raftan tutmayın. Camı aşırı sert darbeye maruz bırakmayın. Bu TV Sehpası sertleştirilmiş camdan yapılmıştır, ancak dikkat edilmesi gerekir. Cam kırılırsa cam parçaları yaralanmaya neden olabilir bu yüzden aşağıdaki önlemleri alın.

• Cama vurmayın veya camın üstüne sivri uçlu nesneler düşürmeyin. Aşırı sert darbelerden kaçının.

• Sivri uçlu nesnelerle camı çizmeyin veya cama bastırmayın.

• Elektrik süpürgesi gibi sert nesnelerin camın kenarlarına çarpmasına izin vermeyin. Taşıma kapasitesine dikkat edin Şekilde belirtildiği gibi her bir raf için maksimum ağırlığı aşan herhangi bir donanımı üzerine koymayın. Aksi halde raflar kırılabilir. Montaj notları

• Monte ederken zeminin zarar görmesini engellemek için zemine paketleme malzemelerini yayın.

• TV Sehpasını sert ve düz bir zemine monte edin. TV Sehpasının açılı veya eğimli olarak monte edilmesine izin vermeyin. Bunu engellemek için aşağıdaki önlemleri alın. – TV Sehpasını doğrudan güneş ışığına maruz kalan yerlere veya bir ısıtıcının yanına monte etmeyin. – TV Sehpasını sıcak veya nemli yerlere veya dış mekanlara monte etmeyin. Kullanım notu TV Sehpasını temiz tutmak için arada sırada kuru, yumuşak bir bezle silin. İnatçı kirler, yumuşak sabunla hafifçe nemlendirilmiş bir bezle silinerek çıkartılabilir. Ardından kuru, yumuşak bir bezle silinen alanı iyice kurulayın. TV Sehpasının cilasına zarar verebileceğinden tiner veya benzin gibi kimyasallar kullanmayın. DİKKAT Aşağıdaki önlemler alınmazsa, yaralanma veya eşya hasarı oluşabilir. 30 kg5 (TR) Montaj işlemini iki veya daha fazla kişinin yaptığından emin olun. TV’yi, TV Sehpasına iki veya daha fazla kişinin monte ettiğinden emin olun. Montaj işlemini bir kişi tek başına yaparsa bu bir kaza veya yaralanmayla sonuçlanabilir. Montaj sırasında çocukların uzakta olmasını sağlayın. Talimatları uygulayarak TV Sehpasının sağlam bir şekilde monte edilmesini sağlayın. Bir vida sağlam bir şekilde sıkıştırılmazsa veya düşerse TV Sehpasının devrilmesine neden olabilir. Bu hasar veya yaralanmaya neden olabilir. Monte ederken ellerinizi veya parmaklarınızı yaralamamak için dikkatli olun. TV Sehpasını ve TV’yi monte ederken parmaklarınızı veya ellerinizi sıkıştırmamak için dikkatli olun. Talimatları uygulayarak TV’yi sağlam bir şekilde monte ettiğinizden emin olun. Vidaları iyice sıkın. TV sağlam bir şekilde monte edilmezse düşebilir ve yaralanmaya neden olabilir.

Yukarıdaki şekiller SUFL300M içindir. Bu, SUFL300L’den farklıdır. SUFL300L için Yan Sütunun kenarında iki bölme parçası mevcuttur.

SUFL300M için, dört kağıt şablon sağlanır.

SUFL300L için, üç kağıt şablon sağlanır.

Parçaları taşıyan çantalar alfabetik olarak etiketlenir. Montajdan önce yukarıda belirtilen vidalara uyan bir yıldız tornavidanızın olduğundan emin olun. Sony satıcıları için Şimdiye kadar açıklanan güvenlik önlemlerini baştan sona okuduğunuzdan ve ürünün montajı, bakımı, kontrolü ve tamiri sırasında güvenliğe özel önem verdiğinizden emin olun. Adım 1: Parçaları kontrol etme Adı Miktarı Üst Pano

Hoparlör Askı Yeri (R)

Bant 16 (TR) Adım 2: TV Sehpasının Montajı AC güç kablosunun donanımın altına veya parçalarının arasına sıkışmasına izin verirseniz bu bir kısa devre veya elektrik çarpmasına neden olabilir. AC güç kablosuna veya bağlantı kablosuna takılırsanız TV Sehpası devrilebilir ve yaralanmaya yol açabilir. TV’yi monte etmeden önce montaj yerine ve TV Sehpasının montaj yerine karar verin. TV ağır olduğundan montaj yerine önceden karar vermeniz ve TV Sehpasının parçalarını yerinde birleştirmeniz tavsiye edilir.

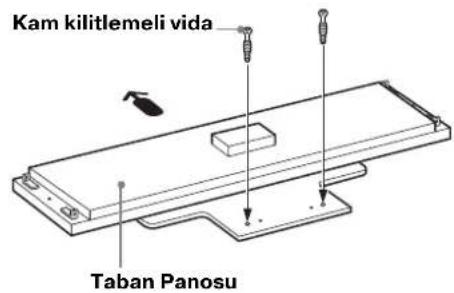

Arka Sütunu Taban Panosuna takın. 1 Ürünle birlikte verilen iki Kam kilitlemeli vidayı Taban Panosuna takıp sıkın. Ok yönü TV Sehpasının önünü göstermektedir. UYARI Kam kilitlemeli vidaTaban Panosu 2 Arka Sütunu Taban Panosuna takın ve bir tornavidayla iki Kam kilitlemeliyi sabitleyin.

• Arka Sütunu takmadan önce F işaret noktalarının aşağı doğru olduğundan emin olun.

Arka Sütunları Taban Panosuna takın. Yan Sütunları ve Taban Panosunu ürünle birlikte verilen dört vidayla (+PWH5 × 25) sabitleyin. Not Sol ve sağ sütunlar arasında fark vardır. Her bir sütunu doğru tarafa taktığınızdan emin olun. Arka SütunKam kilitlemeli*Yan Sütun (R)Yan Sütun (L) Vida (+PWH5 × 25)7 (TR)

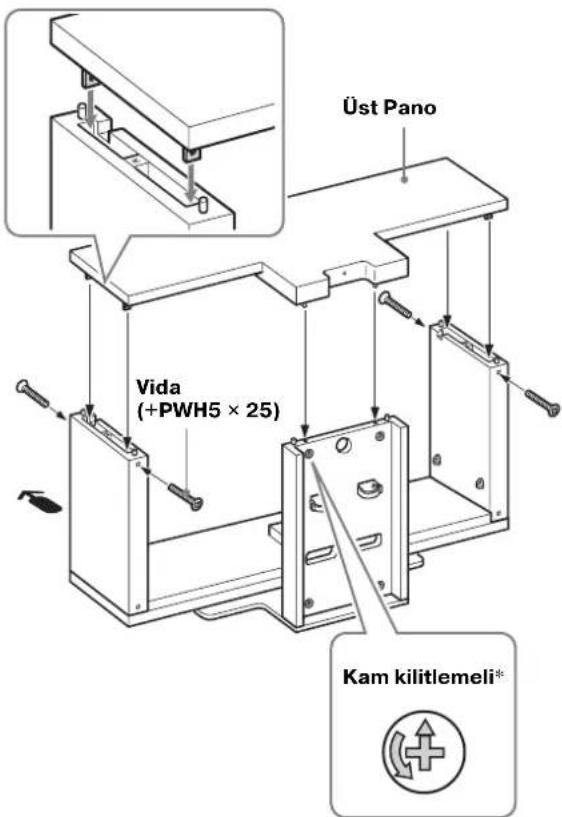

Üst Panoyu takın. 1 Ürünle birlikte verilen iki Kam kilitlemeli vidayı Üst Panoya takıp sıkın. Yukarıdaki şekilde örnek olarak SUFL300M gösterilmiştir. SUFL300L için Üst Panoda iki destekleme çubuğu mevcuttur. Not Üst Panonun parlak yüzeyinin hasar görmesini engellemek için çalışma yüzeyinin temiz olduğundan emin olun ve üzerine yumuşak bir bez örtü serin. 2 Üst Panonun her iki tarafındaki sabitleme bağlantı parçalarını Yan Sütunlara hizalayın ve geçirin. 3 Yan Sütunları ürünle birlikte verilen dört vidayla (+PWH5 × 25) sabitleyin. Arka Sütunun arka tarafına kalan iki Kam kilitlemeliyi sabitleyin. Yumuşak bez örtüKam kilitlemeli vidaÜst PanoÜst Pano Vida (+PWH5 × 25)Kam kilitlemeli*

• Üst Panoyu takmadan önce f işaret noktalarının yukarı doğru olduğundan emin olun. Not Üst Panoyu takarken parmaklarınızı sıkıştırmamaya dikkat edin.

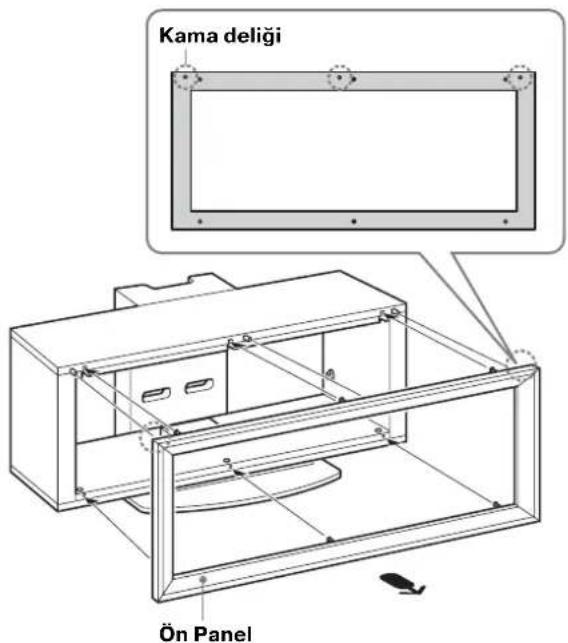

Ön Paneli TV Sehpasına takın. 1 Ön Panelin üç deliği ile TV Sehpasının üç kamasını hizalayın. 2 Üst ve Taban Panolarındaki altı Kam kilitlemeli vidayı Ön Paneli sabitlemek için saat yönünde döndürün. Sonra, ürünle birlikte verilen üç vida kapağını üç alt taraf vidasına takın. Not Ön Paneli doğru yönde taktığınızdan emin olun. Ön PanelKama deliğiVida kapağı (Devamı)8 (TR)

Cam Rafı takın. Home Theatre Sistemi’ni Sehpa’ya yerleştirirken, öncelikle Hoparlör Askı Yeri’ni takın. (Sayfa 12’deki “Orta Hoparlörü Kurma (Yalnızca Home Theatre Sistemleri için)” konusuna bakın.) 1 Arka Sütunla temas edene kadar Cam Rafı tam olarak sokun. Not Cam Rafı şekilde gösterildiği gibi Uyarı Etiketi ön sağda yukarı bakacak şekilde TV Sehpasına takın. 2 Cam Rafı ve TV Sehpasını sabitlemek için Yan Sütunlardaki dört vidayı sıkıştırın. Uyarı etiketiCam Raf Adım 3: TV’yi monte etmeye hazırlanma

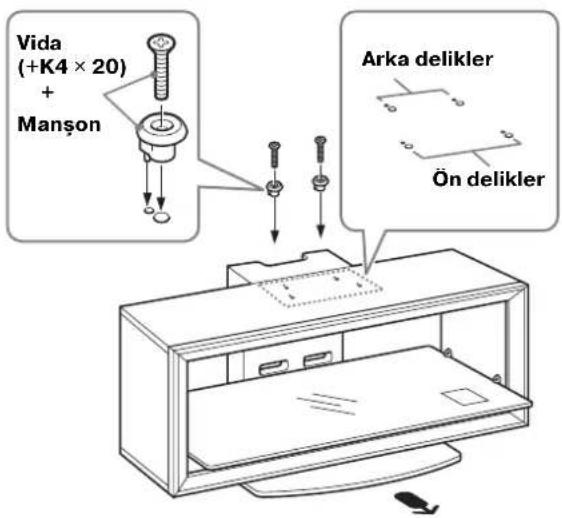

Üst Panoya manşonları takın. Manşonları ürünle birlikte verilen iki vidayla (+K4 × 20) takın. Sayfa 2’de belirtilmeyen modeller için: Ön delikleri kullanın. Sayfa 2’de belirtilen modeller için: Döner tip modeller* için arka delikleri kullanın; dönmeyen tip modeller için ön delikleri kullanın. Not TV’nizin dönüp dönmediğini öğrenmek için TV’nizin kullanım talimatlarına bakın.

• Dönme işlevi TV’nin görüş açısını ayarlamanıza izin verir (sol ve sağ). Arka deliklerÖn delikler Vida (+K4 × 20) Manşon9 (TR) Henüz monte edilmemişse, TV’nizi Sehpa Üstü Standa monte edin. Yalnızca sayfa 2’de belirtilen döner tip modelleri için, 4. adımın 1. bölümündeki işlemi yapın.

Ürünle birlikte verilen şablonu Üst Panoya yapıştırın. 1 Ürünle birlikte verilen kağıt şablonu seçin ve Üst Panonun sağ köşesiyle kağıt şablonun sağ köşesinin kenarlarını hizalayın. Sayfa 2’de belirtilmeyen modeller için: TV'nizle verilen kitapçığa bakıp TV'nize uygun kağıt şablonu seçtiğinizden emin olun. Sayfa 2’de belirtilen modeller için: TV'nizin ekran boyutuna uygun siyah baskılı kağıt şablonu seçin. 2 Ürünle birlikte verilen bantla kağıt şablonu Üst Panoya bantlayın. Bant Kağıt şablon Adım 4: TV’yi Monte Etme

Döner plakanın konumunu ortaya ayarlayın (Döner modeller için). TV’yi monte etmeden önce, Sehpa Üstü Standdaki çentikle döner plakanın çıkıntısını hizalayın. UYARI Döner plaka doğru şekilde ayarlanmazsa TV güvenli şekilde monte edilmemiş olur ve düşebilir. SekmeDöner plakaDöner modeller için (Devamı)10 (TR)

TV Sehpasına TV’yi monte edin. 1 3. adımın 1. bölümünde takılmış olan manşonlara Sehpa Üstü Standın altındaki deliklerin hizalanacağı şekilde Sehpa Üstü Standın kenarını, TV ekran boyutunun kenarları ve kağıt şablondaki köşe işaretleriyle eşleştirin. 2 Yerine kilitlenmesi için TV’yi geriye kaydırın. 3 Üst Panodan kağıt şablonu çıkarın. Kağıt şablon A Beyaz köşe işareti döner modeller içindir. B Siyah köşe işareti dönmeyen modeller içindir. Not 37/40 inç kullanıcıları için, TV döner tip modeli olsun veya olmasın, Sehpa Üstü Standı siyah köşe işaretiyle hizalayın. (37/40 inç için kağıt şablonunda beyaz köşe işareti yoktur.) Yalnızca sayfa 2’de belirtilen döner modeller için

Bağlantı halkalarını takın. Ürünle birlikte verilen iki bağlantı halkasını TV’nin arkasına sabitleyin. Not TV’yi sabitlemek için iki bağlantı halkası kullanılmazsa düşebilir ve yaralanmaya yol açabilir. Bağlantı halkası11 (TR) Adım 5: Devrilmeyi önlemek için gerekli güvenlik önlemleri UYARI TV Sehpasının devrilmesini ve olası yaralanma ve hasara yol açmasını engellemek için gerekli önlemlerin alındığından emin olun.

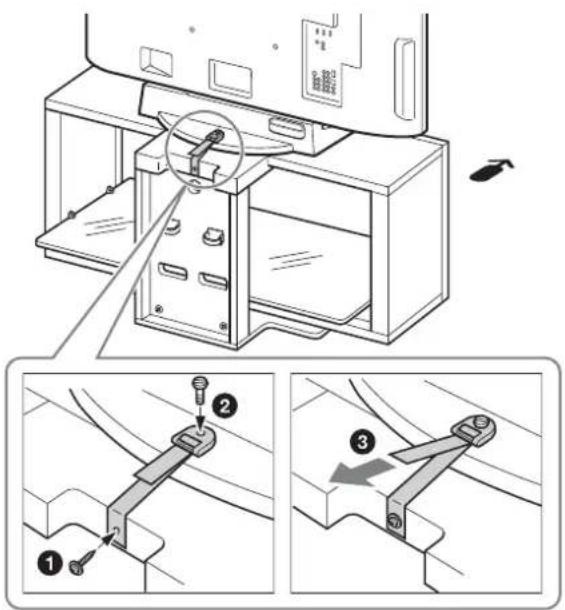

Destek kayışını takın. 1 Tornavidayı kullanarak destek kayışını ahşap vidasıyla TV Sehpasına vidalayın. 2 Destek kayışını Sehpa Üstü Standa takın ve kayışı bir madeni para vb. kullanarak sabitleme vidasıyla vidalayın. 3 Sehpa Üstü Standı tutarken destek kayışını sıkıştırarak uzunluğu ayarlayın.

Kabloları bağlayın. Kabloları kablo tutucularından ve Arka Sütun deliklerinden geçirin. Not Kablolar uygun şekilde kurulmazsa ezilebilir ve hasar görebilirler ve elektrik çarpmasına vb. neden olabilirler.

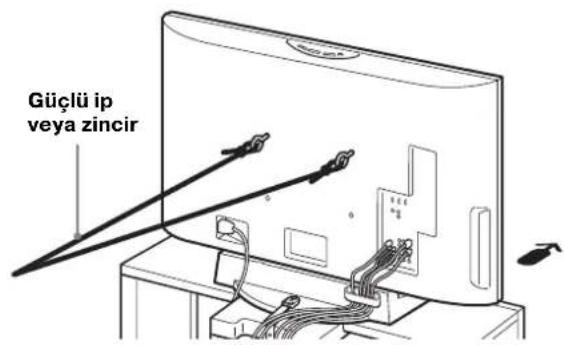

TV’yi duvara bağlayın. Bu amaçla piyasada satılan sağlam bir ip veya zincir ve duvar tespit bağlantı parçası hazırlayın. 1 Duvar tespit bağlantı parçasını sağlam bir duvara sabitleyin. 2 İpi veya zinciri bağlantı halkalarının iki deliğinden geçirin ve sonra ipin veya zincirin diğer ucunu duvar tespit noktası bağlantı parçasına gerdirin. Güçlü ip veya zincirDuvar tespit bağlantı parçası12 (TR) Tasarım ve teknik özellikler haber verilmeksizin değiştirilebilir. Teknik Özellikler Kırılabileceğinden ve yaralanmaya yol açabileceğinden maksimum ağırlığı aşan herhangi bir donanımı Cam Rafın üzerine yerleştirmeyin.

30 kg Taşıma kapasitesine dikkat edin Orta Hoparlörü Kurma (Yalnızca Home Theatre Sistemleri için) Orta Hoparlör modeli SSCT71/CNP2200, aşağıdaki Home Theatre Sistemi modelleri içindir: Orta Hoparlör modeli SSCT72/CT74, aşağıdaki Home Theatre Sistemi modelleri içindir: Notlar

• Yukarıdaki ürünler bildirimde bulunmadan değiştirilebilir, stokta olmayabilir veya sona erdirilmiş olabilir.

• Belirli modeller belirli bölgelerde mevcut olmayabilir. Hoparlör Askı Yerini takmadan önce: SSCT71/CNP2200 için HL/HR işaretleri öne gelmelidir. (HL sol taraf içindir, HR sağ taraf içindir.) SSCT72/CT74 için SL/SR işaretleri öne gelmelidir. (SL sol taraf içindir, SR sağ taraf içindir.) DAVHDX665 DAVHDX466 DAVHDX465 DAVHDX267W DAVHDX266 DAVHDX265 DAVHDZ235 HTSF2000 HTSF1200 HTSF1100 DAVDZ750K DAVDZ630 DAVDZ556KB DAVDZ555K DAVDZ555M DAVDZ530 DAVDZ250KW DAVDZ250K DAVDZ250M DAVDZ231 DAVDZ230 DAVDZ151KB DAVDZ150K DAVHDX900W DAVHDX501W DAVHDX500 DAVDZ1000 DAVDZ850KW DAVDZ850M DAVDZ830W DAVDZ531W Hoparlör askı yeri vidası SSCT72/CT74 için Hoparlör askı yeri vidası SSCT71/CNP2200 için13 (TR)

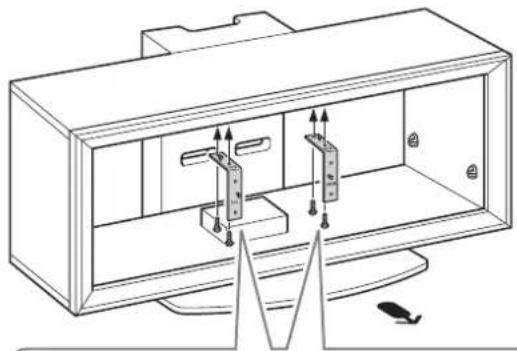

Hoparlör Askı Yerini takın. Her bir Hoparlör Askı Yerini ürünle birlikte verilen vidalarla (+P4 × 15) (sol/sağ olmak üzere her biri için iki vida) Üst Panonun alt tarafına sabitleyin. Hoparlör Askı Yeri Vida (+P4 × 15)Hoparlör Askı Yeri Orta Hoparlör: SSCT71/CNP2200 Orta Hoparlör: SSCT72/CT74 Vida (+P4 × 15)

Orta Hoparlörü askı yeri vidalarına gösterildiği şekilde asın. Orta Hoparlör2 (CT)
