ประเภทสินค้า	ที่วางทีวี
ยี่ห้อ	Sony
รุ่น	SU-FL300M
ขนาด (ยาว × กว้าง × สูง)	1035 × 503 × 120 mm
น้ำหนักสุทธิ	35 kg
วัสดุหลัก	กระจกนิรภัยและเหล็ก
สี	ดำ
น้ำหนักสูงสุดที่ชั้นวางกระจกสามารถรับได้	30 kg
ประเภทของทีวีที่รองรับ	รุ่น Sony LCD ที่ระบุ (ดูคู่มือ)
การหมุน	สามารถหมุนได้สำหรับบางรุ่น (แบบหมุนได้)
ฟังก์ชันหลัก	ที่วางทีวีพร้อมชั้นวางกระจก, จัดการสายเคเบิล, ตะขอสำหรับลำโพงกลางโฮมเธียเตอร์
การดูแลรักษาและทำความสะอาด	ใช้ผ้านุ่มแห้ง; คราบสกปรกใช้น้ำยาล้างจานอ่อนๆ เช็ดแล้วตามด้วยผ้าแห้ง
ความปลอดภัย	ต้องยึดติดผนังด้วยสลักเกลียวและสายรัด; ห้ามวางน้ำหนักเกินชั้นวาง; ห้ามปีนหรือพิง
การติดตั้ง	ให้ช่างผู้เชี่ยวชาญของ Sony ที่ได้รับอนุญาตติดตั้ง; ต้องใช้อย่างน้อยสองคน
อุปกรณ์ที่ให้มา	สายรัด, สลักเกลียว, สกรู, ปลอก, ฝาครอบ, แม่แบบกระดาษ, เทปกาว
ความสามารถในการซ่อม	ไม่สามารถซ่อมโดยผู้ใช้; ติดต่อบริการของ Sony
การรับประกัน	ดูเงื่อนไขการรับประกันของ Sony

คำถามที่พบบ่อย - SUFL300M SONY

ทีวีรุ่นใดบ้างที่รองรับกับขาตั้ง SU-FL300M

ขาตั้งออกแบบมาสำหรับรุ่น Sony ที่ระบุในคู่มือ โดยเฉพาะซีรีส์ KDL-xx และ KLV-xx (เช่น KDL-46W3500, KDL-40D2600) สำหรับรุ่นที่ไม่ได้ระบุ โปรดดูคู่มือทีวีของคุณ

ฉันสามารถติดตั้งขาตั้งด้วยตัวเองได้หรือไม่

Sony แนะนำให้ติดตั้งโดยช่างผู้ชำนาญการเนื่องจากอุปกรณ์มีน้ำหนักมากและต้องใช้มาตรการความปลอดภัย การติดตั้งโดยบุคคลที่ไม่ใช่มืออาชีพอาจทำให้เกิดการบาดเจ็บหรือความเสียหาย

ชั้นวางกระจกรับน้ำหนักสูงสุดเท่าไร

ชั้นวางกระจกรับน้ำหนักได้สูงสุด 30 กก. ห้ามวางของหนักเกินไปเพื่อป้องกันกระจกแตก

ขาตั้งสามารถหมุนทีวีได้หรือไม่

ได้ สำหรับรุ่นทีวีที่ หมุนได้ (ระบุในคู่มือ) ขาตั้งสามารถปรับมุมมองซ้ายขวาได้ ใช้รูด้านหลังสำหรับปลอกในระหว่างการติดตั้ง

วิธีติดตั้งทีวีกับผนังเพื่อป้องกันการล้ม

ใช้สายรัดที่ให้มา: ขันสกรูกับขาตั้งโต๊ะ จากนั้นยึดกับผนังด้วยเชือกหรือโซ่และที่ยึดผนัง (ไม่ได้ให้มา) สลักเกลียวด้านหลังทีวีใช้สำหรับผูกเชือก

สามารถเดินสายเคเบิลชนิดใดผ่านขาตั้งได้บ้าง

ขาตั้งมีช่องเดินสายและรูที่เสาด้านหลังสำหรับจัดสายไฟ, HDMI ฯลฯ หลีกเลี่ยงการหนีบสายเพื่อป้องกันไฟฟ้าลัดวงจร

วิธีทำความสะอาดขาตั้งทีวี

ใช้ ผ้านุ่มแห้ง สำหรับคราบสกปรก ใช้ผ้าชุบน้ำหมาดๆ กับน้ำยาล้างจานอ่อนๆ แล้วเช็ดด้วยผ้าแห้ง ห้ามใช้น้ำยาละลายหรือน้ำมันเบนซิน

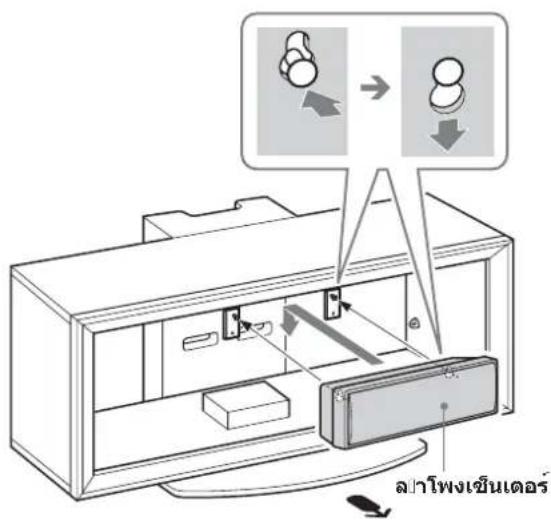

ฉันสามารถติดตั้งลำโพงกลางบนขาตั้งนี้ได้หรือไม่

ได้ ด้วยตะขอสำหรับลำโพงที่ให้มา เหมาะสำหรับรุ่นโฮมเธียเตอร์ Sony ที่เฉพาะเจาะจง (SS-CT71/CNP2200 หรือ SS-CT72/CT74) ปฏิบัติตามคำแนะนำในการประกอบ

ควรทำอย่างไรหากกระจกของขาตั้งแตกร้าว

ห้ามใช้ขาตั้งหากกระจกร้าว: กระจกอาจแตกและทำให้ทีวีตก ทำให้เกิดการบาดเจ็บสาหัส ติดต่อฝ่ายบริการลูกค้าของ Sony เพื่อเปลี่ยน

ขาตั้งมีการรับประกันหรือไม่

การรับประกันขึ้นอยู่กับเงื่อนไขของ Sony ดูคู่มือหรือติดต่อร้านค้าของคุณเพื่อข้อมูลเพิ่มเติม

คู่มือผู้ใช้ SUFL300M SONY

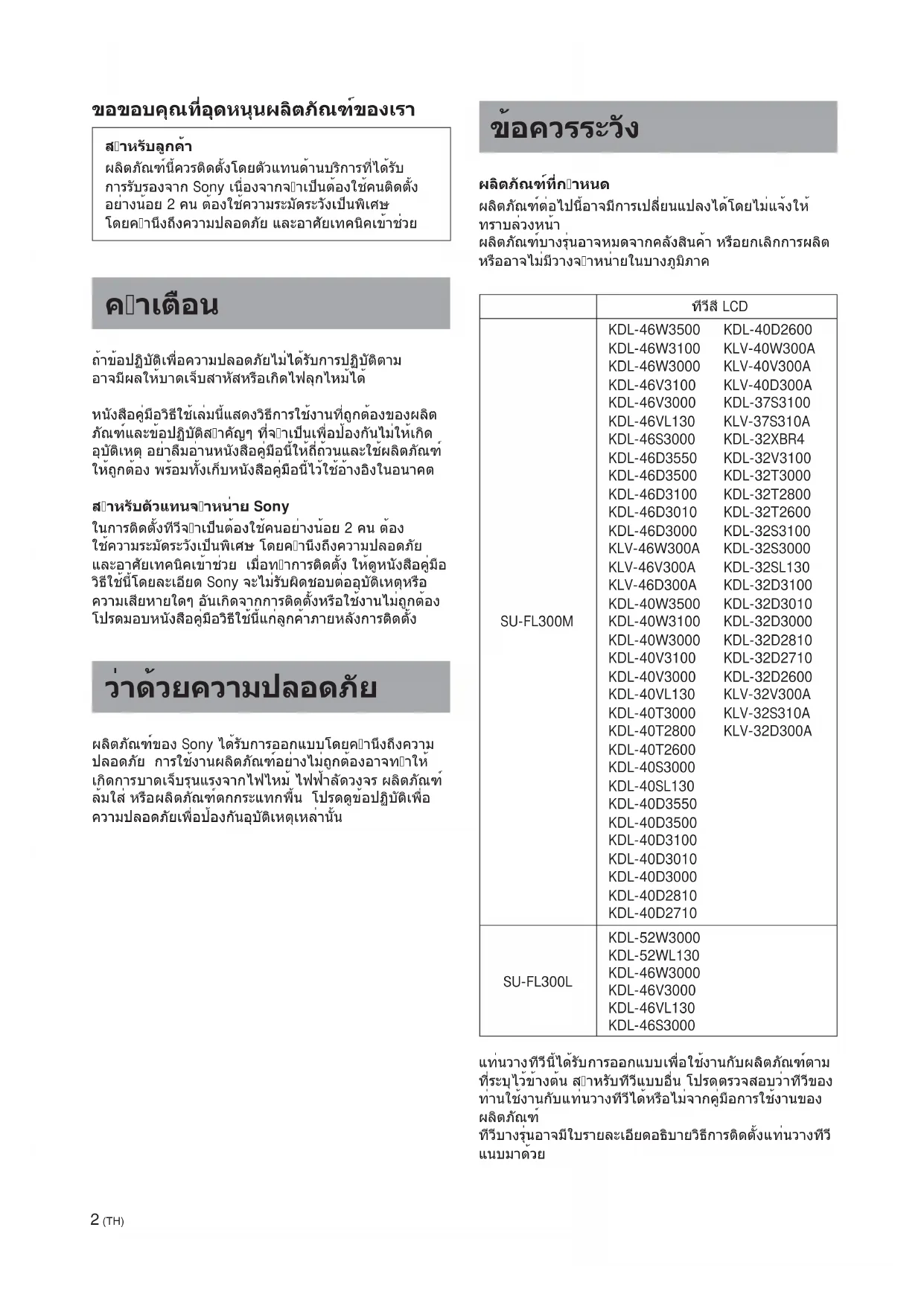

ขอขอบคุณที่อุดหนุนผลิตภัณฑ์ของเรา

สำหรับลูกค้า

ผลิตภัณฑ์นี้ควรติดตั้งโดยตัวแทนด้านบริการที่ได้รับการรับรองจาก Sony เนื่องจากป่าเป็นต้องใช้คนติดตั้งอย่างน้อย 2 คน ต้องใช้ความระมัดระวังเป็นพิเศษ โดยด้านึงถึงความปลอดภัย และอาศัยเทคนิคเข้าช่วย

คาเดือน

ถ้าข้อปฏิบัติเพื่อความปลอดภัยไม่ได้รับการปฏิบัติตาม อาจมีผลให้บาดเจ็บสาหัสหรือเกิดไฟลูกไหมได้

หนังสือคู่มือวิธีใช้เล่มนี้แสดงวิธีการใช้งานที่ถูกต้องของผลิตภัณฑ์และข้อปฏิบัติสําคัญฯ ที่จะเป็นเพื่อป้องกันไม่ให้เกิดอุบัติเหตุ อย่าสืมอ่านหนังสือคู่มือนี้ให้สถานและใช้ผลิตภัณฑ์ให้ถูกต้อง พร้อมหั้งเก็บหนังสือคู่มือนี้ไว้ใช้อ้างอิงในอนาคต

สำหรับตัวแทนจาหน่าย Sony

ในการติดตั้งที่วีจําเป็นต้องใช้คอนอย่างน้อย 2 คน ต้อง ใช้ความระมัดระวังเป็นพิเศษ โดยด้านึงถึงความปลอดภัย และอาศัยเทคนิคเข้าช่วย เมื่อทําการติดตั้ง ให้ดูหนังสือคุมือ วิธีใช้นี้โดยละเอียด Sony จะไม่รับผิดชอบต่ออุบัติเหตุหรือ ความเสียหายใดๆ อันเกิดจากการติดตั้งหรือใช้งานไม่ลูกต้อง โปรดมอบหนังสือคุมือวิธีใช้นี้แกลูกค้าภายหลังการติดตั้ง

ว่าด้วยความปลอดภัย

ผลิตภัณฑ์ของ Sony ได้รับการออกแบบโดยคํานถึงดึงความปลอดภัย การใช้งานผลิตภัณฑ์อย่างไม่ลูกต้องอาจทฯให้เกิดการบาดเจ็บรุนแรงจากไฟไหม ไฟฟ้าสตวงจร ผลิตภัณฑ์ ล้มใส่ หรือผลิตภัณฑ์ตกกระแทกพื้น โปรดดูขอปฏิบัติเพื่อความปลอดภัยเพื่อป้องกันอุบัติเหตุเหล่านั้น

ข้อควรระวัง

ผลิตภัณฑ์ที่กําหนด

ผลิตภัณฑ์ต่อไปนี้อาจมีการเปลี่ยนแปลงได้โดยไม่แจ้งให้ ทราบล่วงหน้า

ผลิตภัณฑ์บางรุนอาจหมดจากคลังสินค้า หรือยกเลิกการผลิต หรืออาจไม่มีวางจําหน่ายในบางภูมิภาค

	ที่วีสี LCD
SU-FL300M	KDL-46W3500	KDL-40D2600
	KDL-46W3100	KLV-40W300A
	KDL-46W3000	KLV-40V300A
	KDL-46V3100	KLV-40D300A
	KDL-46V3000	KDL-37S3100
	KDL-46VL130	KLV-37S310A
	KDL-46S3000	KDL-32XBR4
	KDL-46D3550	KDL-32V3100
	KDL-46D3500	KDL-32T3000
	KDL-46D3100	KDL-32T2800
	KDL-46D3010	KDL-32T2600
	KDL-46D3000	KDL-32S3100
	KLV-46W300A	KDL-32S3000
	KLV-46V300A	KDL-32SL130
	KLV-46D300A	KDL-32D3100
	KDL-40W3500	KDL-32D3010
	KDL-40W3100	KDL-32D3000
	KDL-40W3000	KDL-32D2810
	KDL-40V3100	KDL-32D2710
	KDL-40V3000	KDL-32D2600
	KDL-40VL130	KLV-32V300A
	KDL-40T3000	KLV-32S310A
	KDL-40T2800	KLV-32D300A
	KDL-40T2600
	KDL-40S3000
	KDL-40SL130
	KDL-40D3550
	KDL-40D3500
	KDL-40D3100
	KDL-40D3010
	KDL-40D3000
	KDL-40D2810
	KDL-40D2710
SU-FL300L	KDL-52W3000
	KDL-52WL130
	KDL-46W3000
	KDL-46V3000
	KDL-46VL130
	KDL-46S3000

แทนวางที่วีนี้ได้รับการออกแบบเพื่อใช้งานกับผลิตภัณฑ์ตาม ที่ระบุไว้ข้างต้น สฯาหรับที่วีแบบอื่น โปรดตรวจสอบว่าที่วีของ ทานใช้งานกับแทนวางที่วีได้หรือไม่จากคู่มือการใช้งานของ ผลิตภัณฑ์

ที่วีบางรุ่นอาจมีใบรายละเอียดอธิบายวิธีการติดตั้งแท่นวางที่วีแนบมาดวย

คาเดือน

หากไม่ปฏิบัติตามข้อควรระวังต่อไปนี้ อาจทฯาให้เกิดการ บาดเจ็บรุนแรงหรือเสียชีวิตได้จากไฟไหม ไฟฟ้าลัดวงจร ผลิตภัณฑ์ล้มใส่ หรือผลิตภัณฑ์ตกกระแทกพื้น

การติดตั้งผลิตภัณฑ์ต้องดําเนินการโดย ตัวแทนจําหน่ายของ Sony ที่ได้รับการ รับรองเท่านั้น

การติดตั้งโดยบุคคลอื่นที่ไม่มีความขนาดนาญ อาจทฯาให้เกิดการ บาดเจ็บรุนแรง เนื่องจากทีวีและแท่นวางทีวีมีน้ำหนักมาก

อย่าลืมใช้มาตรการต่าง ๆ เพื่อบ้องกัน ไม่ให้แทนวางที่วิล้มควบคําใด

หากท่านไม่ตําเนินการเช่นนั้น เครื่องที่วีอวจล้มลงและทําให้ เกิดการบาดเจ็บได้ เพื่อป้องการไม่ให้ที่วีล้มลง อาจทําได้ โดยตรังที่วีเข้ากับผนัง เป็นต้น

หากทานจะติดตั้งแท่นวางที่วีบนพื้นผิวที่ ออนุม เช่น

ไม่ควรติดตั้งแทนวางที่วีเอนด้านใดด้านหนึ่ง เพราะอาจทําให้แทน วางที่วีล้มทับใส่ หรือที่วีอาจหลนลง อาจทําให้เกิดการบาดเจ็บหรือเกิดความเสียหายได้ หากท่านติดตั้งแทนวางที่วีบนพื้นผิวที่ออนุ่ม เช่น บนเสื่อหรือ พรม ไห้นําแผนกระดานบุไว้ล่วงหน้านบริเวณเท็ก Pastหนดไว้

ไม่ควรใช้แทนวางที่วีที่มีรอยร้าว

ไม่ควรใช้แทนวางที่วีหากมีรอยราวอยู่ กระจกอาจแตกได้ และทําให้ที่วีล้มลงมา ซึ่งอาจเป็นสาเหตุให้เกิดการบาดเจ็บหรือ เกิดความเสียหายได้

แทนวางที่วีที่มีรอยแตก

อย่าพิ่งหรือไหนที่วีขณะที่ที่วิติดตั้งอยู่ กับแทนวางที่วี

แทนวางที่วีอาจล้มทับใส่ หรือ ที่วีอาจหล่น ลงและทําให้บาดเจ็บสาหัสหรือถึงแก่ชีวิต

อย่าปล่อยให้เด็กๆ ปืนป่ายบนแท่นวาง ที่วีหรือคลานเลนไต้แท่นวางที่วี

หากเด็กปีนเล่นบนแทนวางทีวีหรือเข้าไปอยูระหว่างชั้นกระจก อาจเกิดการบาดเจ็บรุนแรง หรือเสียชีวิตได้ กรณีที่กระจกแตกหรือแทน วางทีวีและทีวีล้มลงใส่

อย่าขึ้นไปยืนบนแท่นวางที่วี

ทานอาจตกลงมา หรือทํากระจกแตกและ โดนกระจกบาดเอา

อย่าปีดรุระบายอากาศบนเครื่องโทรศัศน์

หากท่านปี centrรุจบยากาศนเครื่องโทรทัศน์ (โดยใช้ผ้า ฯลฯ) ภายในเครื่องรับโทรทัศน์ อาจร้อนจนเกิดไฟลูกติดได้

อย่าปล่อยให้สายไฟหลักหรือสายเคเม็ดล ถูกกดหับ

- อย่าปล่อยให้สายไฟหลักหรือสายเคเบี้ลูกกดทับ ขณะทําการติดตั้งที่วิบนแทน่วงที่วี ถ้าสายไฟหลักหรือสายเคเบี้ลขึ่มรุดเสียหาย อาจทําให้เกิดไฟลุกใหม่หรือไฟฟ้าลัดวงจรได้

- อยาเทยียบนสายไฟหลักหรือ สายเคเบ็ลในขณะที่ทานเลื่อน แทนวางทีวี สายไฟหลักหรือ สายเคเบ็ลอาจข้ารดเสียหาย และนื่ออาจเป็นทมาให้เกิดไฟลูก ไหมหรือไฟฟ้าลัดวงจรได้

อย่าเคลื่อนย้ายแทนวางทีวีโดยที่ที่วัยัง ติดตั้งอยู่บนชั้นหรือมือุปกรณ์เชื่อมต่อ วางอยู่

หากทานเคลื่อนย้ายแทนวางที่รี โดยที่เครื่องรับโทรศัศน์ยังติดตั้ง อยู่ อาจทําให้ท่านปวดหลังได้ หรือแทนวางที่วิอาจล้มทับใส่ และทําให้บาดเจ็บรุนแรง นอกจากนั้น อุปกรณ์ที่เชื่อมตอบอยู่ภายในอาจตกลง มา ทําให้กระจกของชั้นวางแตก หรือ อาจก่อให้เกิดความเสียหายแก่ทรัพย์สิน ไต้

ข้อควรระวัง

ถ้าข้อปฏิบัติเพื่อความปลอดภัยต่อไปนี้ไม่ได้รับการปฏิบัติตาม การบาดเจ็บหรือความเสียหายต่อ ทรัพย์สินอาจเกิดขึ้นได้

อย่าติดตั้งอุปกรณ์อื่นนอกเหนือจาก ผลิตภัณฑ์ที่ระบุไว้

• แท่นวางที่วีนี้ได้รับการออกแบบสเปาหรับใช้กับผลิตภัณฑ์ที่ระบุไว้เท่านั้น หากท่านติดตั้งอุปกรณ์อื่นนอกเหนือจากผลิตภัณฑ์ที่ระบุไว้ แท่นวางที่วีอาจล้มหรือแตกหักขึ่มรุดและที่าให้เกิดการบาดเจ็บได้
• อย่างลิ่งของ อาทิ แจกัน ถ้วยซาม ฯลฯ บนแท่นวางที่วี
• อย่าตัดแปลงแทนวางที่วี
• อย่างของร้อน ๆ บนแทนวางที่วีโดยตรง ความร้อนอาจ เป็นสาเหตุให้สิชีดลงหรือแทนวางที่วีรูปทรงบิดเบี้ยวใด
• อย่างของบนแทนวางทีวีโดยตรง เพวาะอาจทําให้กระจกข้ารุดเสียหายได้

อย่าลีมตรึงที่วีให้อยุ่กับที่

ตรังที่วีไว้กับแทนวางที่วีโดยใช้หมุดยืดที่ให้มา ถ้าไม่ได้ติดตั้ง ที่วีให้ตรึงอยู่กับที่ ที่วีอาจตกลงมา หรือแทนวางที่วีอาจลื่น ไกลลงมา และทําให้เกิดการบาดเจ็บได้

อย่างดน้ำหนักลงบนกระจกหรือใช้แรง กระทอกใดๆ ที่กระจก

อย่าเอามือกดลงบนชั้นที่วีขณะติดตั้งเครื่องที่วี อย่าใช้ของแข็ง ทุบแทนวางที่วี เช่น ไขดวง ฯลฯ เพราะกระจกอาจแตกและ特产 ให้บาดเจ็บได้

เมื่อเคลื่อนย้ายแท่นวางที่วีโดยลาฟัง

การเคลื่อนย้ายแทนวางที่วีโดย口罩ฟัง หรือไม่ได้ทําตามชั้นตอน ที่ถูกต้องเหมาะสม อาจทําให้บาดเจ็บได้ ซึ่งจะหลักเลี่ยงได้ โดยต้องไม่ลิมปฏิบัติตามข้อแนะนําที่ให้มาข้างล่างนี้

• อยาลิมให้มีคนช่วยเข้น 2 คนหรือมากกว่า หลังจากเคลื่อน ย้ายที่วีเสร็จแล้วเท่านั้น จึงคอยเชื่อมต่ออุปกรณ์และใส่ขัน กระจก
• อย่าดึงแทนวางทีวี ส่วนฐานของแทนวางที่วิอาจหลุดออกสร้างความเสียหายให้กับพื้นได้
• ระมัดระวังอย่างใหม่อหรือเทาเข้าไปโดนกดทับอยู่ไต่แผนฐานด้านล่าง
• อยาจับขั้นกระจกขณะเข็นแทนวางที่วี

ระวังอย่าให้กระจกโดนกระแทกแรง ๆ

แทนวางที่วีนี้ทําด้วยกระจกที่แข็งแรง หากแต่ต้องคอยดูแลให้ดีล่ากระจกแตก เศษแกวอาจทําให้ขาดเจ็บ จึงควรทําตามข้อแนะนําเพื่อความปลอดภัยช้างล่างนี้

• อย่าทุบกระจกหรือทําวัตถุมี คมหลนลงบนกระจก และ หลีกเลี่ยงการกระทกแรง ๆ
• อย่างยูดหรือกระทุงกระจด้วย ของมีคม
• อยาไหวัตถแข็งๆ กระทบกับบริเวณขอบกระจก

ข้อสังเกตเรื่องน้ำหนักบรรทุก

อย่างอุปกรณ์ที่มีน้ำหนัก มากกว่าน้ำหนักสูงสุดของแต่ ละชั้นดังแสดงไว้ในภาพ ไม่เช่นนั้น ชั้นอาจจะแตกได้

30 nn.

ข้อสังเกตในการติดตั้ง

• ขณะทหารประกอบ ให้ใช้วสดห่อหุ้มรองไว้บนพื้นเพื่อหลัก เลี่ยงการทําความเสียหายให้กับพื้นห้อง
• ติดตั้งแท่นวางทีวีบนพื้นราบที่แข็งแรงมั่นคง ระวังอย่าให้ แท่นวางทีวิติดตั้งแบบเฉียง ๆ หรือเอี่ยง ๆ โดยท่านสามารถ หลักเลี่ยงไม่ให้แท่นวางทีวีเฉียง ๆ เอี่ยง ๆ ได้โดยปฏิบัติ ตามข้อแนะนําต่อไปนี้
• อย่าติดตั้งแท่นวางที่วีตรงบริเวณที่โดน connectorsส่งโดยตรง หรืออยู่ใกล้กับเครื่องทําความร้อน
• oxa tidd tengtunwag hiei tengbri veon hei on hroo chin la i p hrooklaing jeng

ขอสังเกตการใช้งาน

ในการรักษาแทนวางทีวีให้สะอาด ให้เช็ดแทนวางทีวีด้วยผ้า แห้งนุ่มฯ รอยสกปรกที่ที่ความสะอาดยากอาจเช็ดออกได้ ด้วยผ่าชุ่มน้ําสนุ่ออนฯ บิดหมายฯ และต้องเช็ดพื้นที่ตังกล่าว ให้แห้งทันที่หลังจากนั้นด้วยผ้าแห้งนุ่มฯ อย่าใช้สารเคมีใดฯ อย่างเช่น ทินเนอร์หรือเบนซิน เนื่องจากน้ํยาเหล่านี้จะ ที่ลายผิวหน้าวัสดุของแท่นวางทีวี

สำหรับตัวแทนจำนวน Sony

อย่าลีมอ่านข้อปฏิบัติเพื่อความ ปลอดภัยที่บรรยายมากอนหน้านี้ให้ ถีถ้วน และให้ความสนใจเรื่องความ ปลอดภัยเป็นพิเศษขณะติดตั้ง บํารุงรักษา ตรวจสอบ และซ่อมแซ่ม ผลิตภัณฑ์นี้

อย่าลิมว่าต้องใช้คน 2 คนหรือมากกว่า 2 คนติดตั้งแทนวางที่วี

อย่าลีมว่าต้องใช้คน 2 คนหรือมากกว่า 2 คนในการติดตั้งที่รับนแท่นวางทีวี ในกรณีที่ลําพังแต่คนคนเดียวทหารการติดตั้งอาจส่งผลให้เกิดอุบัติเหตุหรือบาดเจ็บได้ อย่าลีมกันเต็ก ๆ ออกไปขณะติดตั้ง

อย่าลิมประกอบแทนวางทีวีให้มั่นคง ปลอดภัยตามข้อแนะนฯในการใช้งาน

หากท่านสกรตัวใดตัวหนึ่งไม่แน่น หรือหลุดออก อาจเป็นสาเหตุให้แทน วางทีวีลมลงได้ และอาจทฯาให้เกิดการ บาดเจ็บหรือเกิดความเสียหาย

ระวังอย่าทามือหรือนั่วเจ็บระหว่างการ ติดตั้ง

ระวังอย่าให้มือหรือนัวโดนหนีระหว่างการประกอบแทน วางที่วีและติดตั้งเครื่องที่วี

ต้องติดตั้งที่วีให้แน่นหนาตามคําแนะน่า

เหขันตะปุควงให้แน่นหนา ถ้าทีวิตตั้งไม่แน่นหนามื้นคง อาจารงหลุนลงมาโดนไครบาดเจ็บได้

ขั้นที่ 1: ตรวจสอบชิ้นส่วน

ชื่อ จํานวน
แผ่นด้านบน			1
แผ่นฐานด้านล่าง			1
แผ่นด้านข้าง (L)*			1
แผ่นด้านข้าง (R)*			1
แผ่นด้านหลัง			1
แผงด้านหน้า			1
ขั้นกระจก			1
สกรุ (+PWH5 × 25)		a*4	8
สกรุ (+K4 × 20) + ปลอก		b*4	2
สกรุแคมล็อค		c*4	4
สกรุ (+P4 × 15)		d*4	4
สลักสมอ		e*4	2
ฝาปิดสกรุ		f*4	3
สายรั่ง		g*4	1
สกรุ (M6 × 18)	[BYKG]
สกรุยีดไม้ (M3.8 × 20)
ขายีดล์โพง (L)			1
ขายีดล์โพง (R)			1
กระดาษแผนผัง			4*2
			3*3
เทปการ			1

*1 ภาพข้างต้นเป็นของรุ่น SU-FL300M ซึ่งจะแตกต่างจากรุ่น SU-FL300L สําหรับรุ่น SU-FL300L จะมีช่องว่างสองช่องบริเวณด้านข้างของแผนด้านข้าง
*2 สำหรับรุ่น SU-FL300M จะมีกระดาษแผนผังให้ 4 แผน
*3 สฯหรับรุน SU-FL300L จะมีกระดาษแผนผังให 3 แผน
*4 ถุงใส่ชินสวนมีฉลากกํากับอยู่เรียงตามลําดับตัวอักษร

ก่อนลงมือประกอบ อย่าลืมเตรียมไขดวงของ Phillips ไว้ให้พร้อม เพาะเขากันกับสกรุที่แสดงไว้ช่างบนนี้ไว้ด้วย

ขั้นที่ 2: การประกอบแทนวางที่วี

Madeือน

หากท่านปล่อยให้สายไฟหลักถูกกดทับหรือหนีบอยู่ระหว่าง ขั้นส่วนอุปกรณ์ อาจมีผลให้เกิดไฟฟ้าลัดวงจร หรือไฟฟ้า ดูดใด covering denseดูดสายหลักหรือสายเคเบืล แทนวางที่ว อาจล้มลงและทําให้บาดเจ็บได้

กําหนดตําแหน่งที่จะติดตั้งแล้วจับแท่นวางทีวีให้นอน ลงก่อนทหารติดตั้งที่วี

เนื่องจากที่วีมีน้ําหนักมาก ขอแนะน้ําว่าทานควรก่ําหนดต่ํา แทน่งที่ต้องการติดตั้งไว้ก่อน จากนั้นจึงประกอบแทนวาง ที่วีที่บริเวณตั้งกล่าว

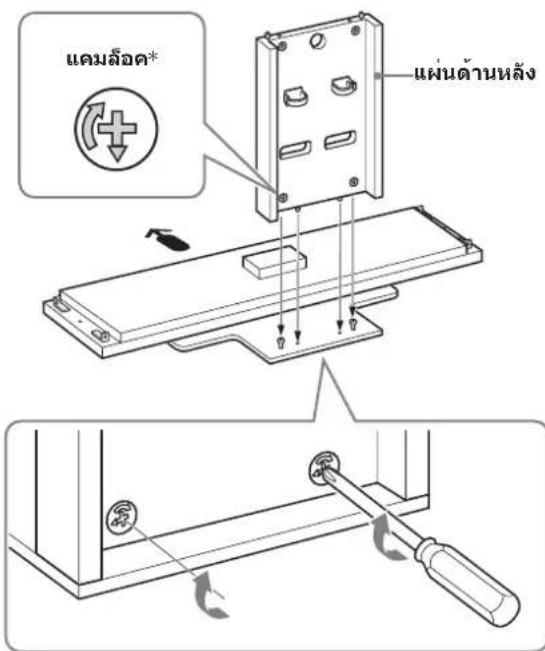

1 ติดตั้งแผ่นด้านหลังเข้ากับแผ่นฐาน ด้านลาง

① ขันสกรูแคมล้อคสองตัวที่ให้มาด้วยเข้ากับแผ่นฐาน ด้านล่างให้แน่น

สกรุแคมล้อค แผนฐานด้านล้าง

←ทิศทางลูกศรแสดงด้านหน้าของแท่นวางที่วี

② ติดตั้งแผ่นด้านหลังเข้ากับแผ่นฐานด้านล่างจากนั้นยืดแคมล้อคหั้งสองให้แนนด้วยไขดวง

แคมล้อต* แผ่นด้านหลัง

* ก่อนติดตั้งแผ่นด้านหลัง ตรวจสอบให้แน่ใจว่าจัดวาง ให้สัญลักษณ ∇ ห้นลงด้านลางแล้ว

2 ติดตั้งแผ่นด้านข้างเข้ากับแผ่นฐาน ด้านลาง

ยิดแผ่นด้านข้างเข้ากับแผนฐานด้านล่างให้แน่นด้วย สกรุสีตัวที่ให้มาด้วย (+PWH5 × 25)

R แผ่นด้านข้าง (L) L แผ่นด้านข้าง (R) สกุ้น (+ PWH5 × 25)

หมายเหตุ

แผ่นด้านขางช้ายและขวามีลักษณะแตกต่างกัน โปรดตรวจให้แน่ใจว่าไตติดตั้งแผ่นด้านขางแต่ละ แผ่นอย่างถูกต้อง

3

ติดตั้งแผ่นด้านบน

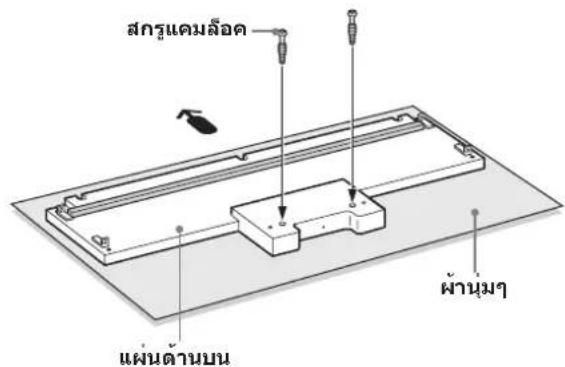

① ขันสกรูแคมล็OCKสองตัวที่ให้มาด้วยเข้ากับแผ่น ด้านบนให้แน่น

สกรูแคมล้อด แผ่นด้านบน ผ่านุ matter

ภาพที่ปรากฏอยู่ด้านบนแสดงการประกอบรุ่น SU-FL300M เป็นตัวอย่าง สำหรับรุ่น SU-FL300L จะมี แห่งเสริมความแข็งแรงดิตตั้งอยู่ที่ส่วนแผ่นด้านบน

หมายเหตุ

เพื่อบ้องกันความเสียหายที่อาจเกิดกับผิวเคลือบ มันของแผนต้านบน ให้ทําความสะอาดพร้อมกับปุ บริเวณที่จะใช้วางด้วยผ่านµeta

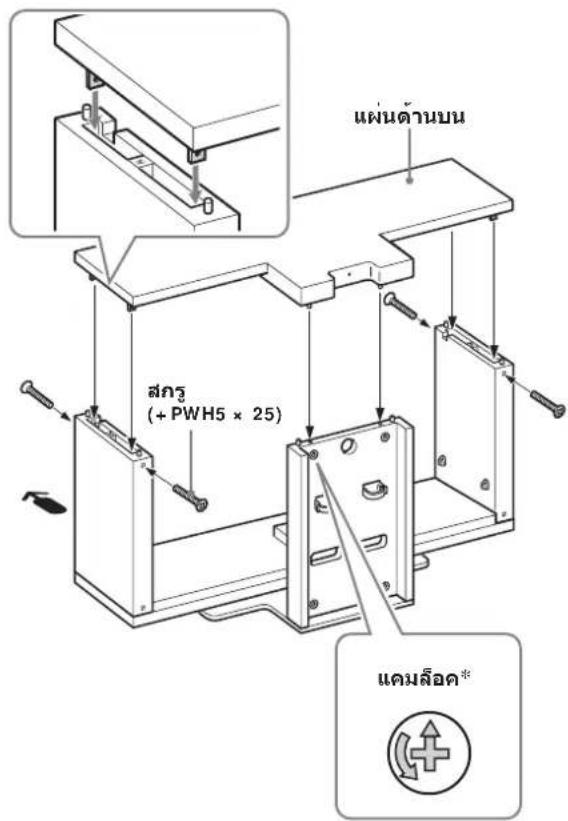

2 จัดวางและสอดฐานยืดของทั้งสองข้างของแผ่น ด้านบนเข้าไปยังแผ่นด้านข้าง
3 ยืดแผ่นด้านข้างด้วยสกรุสีตัวที่ให้มาด้วย (+PWH5 × 25) และหมุนแคมล็อคที่เหลืออิกสองตัวที่ด้านหลังของแผ่นด้านหลังให้แน่น

แผ่นด้านบน สกรุ (+ PWH5 × 25) แคมล้อค*

* ก่อนติดตั้งแผ่นด้านบน ตรวจสอบให้แน่ใจว่าจัดวาง ให้สัญลักษณ △ ห้นขึ้นด้านบนแล้ว

หมายเหตุ

ระมัดระวังอย่าให้นี้วโคนหนีระหว่างการติดตั้งแผ่นด้าน บน

4

ติดตั้งแผงด้านหน้าเข้ากับแท่นวาง ที่วี

① จัดเรียงเดียยหั้งสามตัวของแท่นวางที่วีเข้ากับรูหัง สามของแผงด้านหน้า

วิเตล แผงต้านหน้า

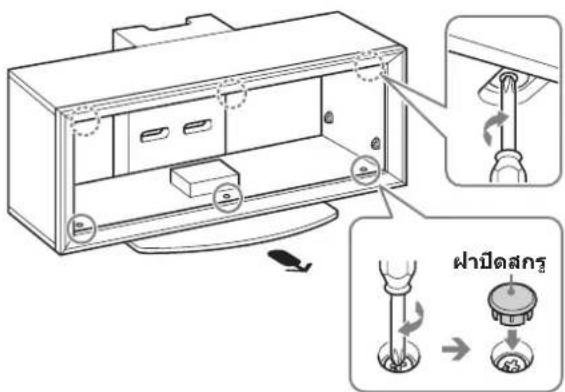

2 หมุนสกราคมล้อคทั้งหกตัวที่แผ่นด้านบนและแผ่นฐานด้านล่างไปตามทิศทางเข็มนาฟีกาเพื่อยืดแผงดานหนาจากนั้นติดตั้งฝาปิดสกรุสามอันที่ใหมาด้วยเข้ากับสกรุด้านล่างทั้งสามตัว

ตรวจสอบให้แน่ใจว่าได้ติดตั้งแผงด้านหน้าตามทิศทาง ที่ถูกต้อง

5

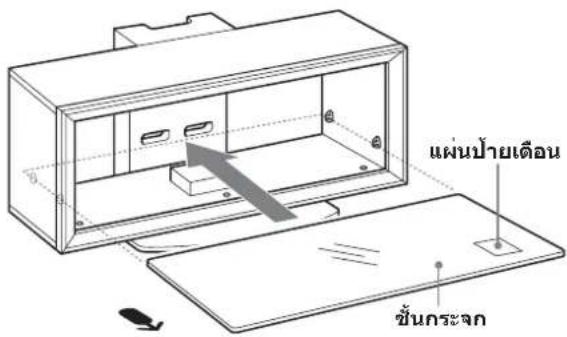

ติดตั้งขั้นกระจก

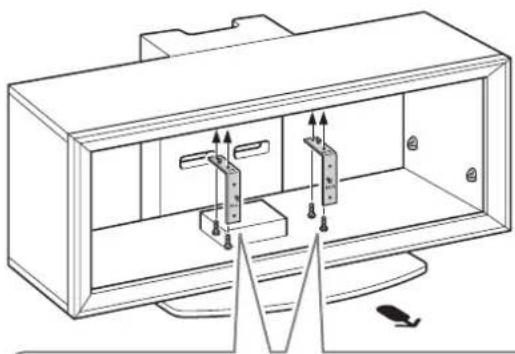

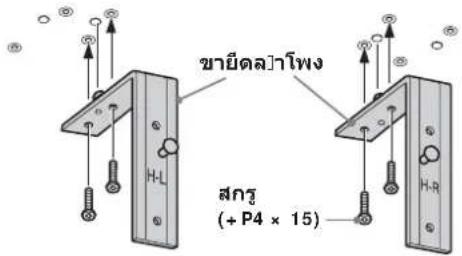

กรณีที่ท่านติดตั้งระบบโฮมเอียเตอร์เข้ากับแทนวางที่วีให้ติดตั้งขายิดลฯlaโพงให้เรียบร้อยก่อน (ดูรายละเอียดจาก “การติดตั้งลฯlaโพงเช็นเตอร์ (สฯาหรับระบบโฮมเอียเตอร์เท่านั้น)” ที่หน้า 11)

① เลือนขั้นกระจกเข้า จนกระทั้งส้มผัสกกับแผ่นด้านหลัง

แผ่นป้ายเดือน ขั้นกระจก

หมายเหตุ

ติดตั้งขั้นกระจกเข้ากับแท่นวางทีวี โดยให้แผ่นป้าย เตือนหันขั้นด้านบนที่มุมด้านบนขวา ตามที่แสดงในภาพ

② หมุนสกรุษั้งสี่ยนแผ่นด้านข้างให้แน่น เพื่อยัดชั้น กระจกเขากับแทนวางที่วี

เตรียมพร้อมสำหรับการ ติดตั้งเครื่องที่วี

1

ติดตั้งปลอกเข้ากับแผ่นด้านบน

ติดตั้งปลอกด้วยสกรูที่ให้มาด้วย (+ K4 x 20)

สำหรับรุ่นที่ไม่ได้ระบุไว้ที่หน้า 2 :

ใชรู้ที่อยูดานหนา

สำหรับรุ่นที่ได้ระบุไว้ที่หน้า 2 :

สำหรับรุ่นที่ประกอบด้วยฐานหมุน * ใหใช้รุที่อยู่ตาน หลัง และสำหรับรุ่นที่ไม่มีฐานหมุน ใหใช้รุที่อยู่ ด้านหน้า

หมายเหตุ

ตรวจสอบว่าเครื่องที่วีของท่านสามารถหมุนได้หรือไม่จากคู่มือการใช้งานของที่วี

* ฟังก์ชั่นฐานหมุนช่วยให้ท่านสามารถปรับมุมการรับชมของ เครื่องที่วีได้ (ช่ายและขวา)

สกรุ (+ K4 × 20) + ปลอก รู้ที่อยู่ด้านหลัง รู้ที่อยู่ด้านหน้า

2

ติดแผ่นกระดาษแผนผังที่ให้มาด้วย บนแผนด้านบน

1 เลือกกระดาษแผนผังที่ให้มาด้วยและจัดวางมุม บุนด้านขวาของกระดาษแผนผังให้ตรงกับมุ่มบน ด้านขวาของแผนด้านบน

สำหรับรุ่นที่ไม่ได้ระบุไว้ที่หน้า 2 :

โปรดตรวจสอบจากใบรายละเอียดที่ใหม่ดวยกับ ทัวของทาน เพื่อเลือกกระดาษแผนผังให้ตรงกับ ชนิดที่วีของทาน

สำหรับรุ่นที่ได้ระบุไว้ที่หน้า 2 :

เลือกกระดาษแผนผังให้เหมาะสมกับขนาดของหน้า จอทีวีของทาน

② ติดแผ่นกระดาษแผนผังเข้ากับแผ่นด้านบนด้วยเทป การที่ให้มาด้วย

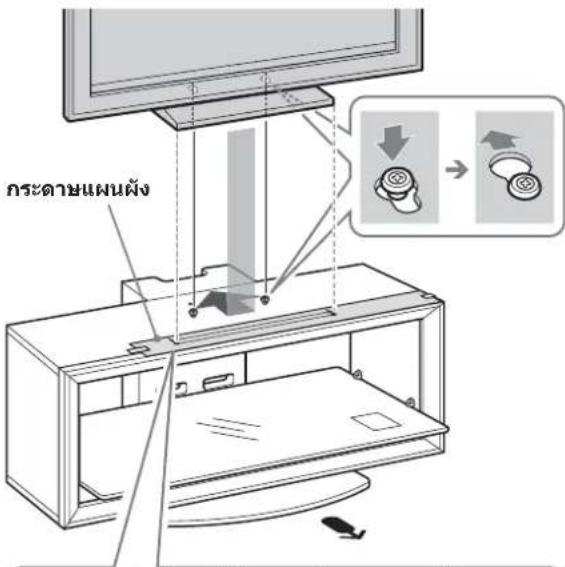

ขั้นที่ 4: การติดตั้งที่วี

ติดตั้งเครื่องที่วีเข้ากับแป้นรองที่วีแบบตั้งโต๊ะให้เรียบร้อย หากท่านยังไม่ได้ทําการติดตั้ง เจพาะรุ่นที่ประกอบด้วยฐานหมุนที่ระบุไว้ที่หน้า 2 ให้ทําตามข้อที่ 1 ของขั้นตอนที่ 4

1 จัดวางให้ตําแหน่งของแผ่นหมุนอยู่ ตรงกิ่งกลาง (สําหรับรุ่นที่มีฐาน หมุนเท่านั้น)

ก่อนติดตั้งที่วี ให้จัดสวนแลกของแผนหมุนให้ตรงกับ รอยมากของแป้นรองที่วีแบบตั้งโต๊ะ

SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN SEN

คาไาเตือน

หากทานปรับงานหมุนไม่ถูกต้อง ที่วีอาจไม่ได้รับการ ติดตั้งอย่างถูกต้องและอาจหล่นลงได้

2 ติดตั้งเครื่องที่วีลงบนแท่นวางที่วี

จัดวางเส้นขอบของแป้นรองที่วีแบบตั้งโต๊ะไห้ตรงกับเส้นขอบของจอภาพที่วีและสัญลักษณ์มุมที่ปรากฏในกระดาษแผนผัง โดยจัดให้รู้ที่ส่วนลางของแป้นรองที่วีแบบตั้งโต๊ะตรงกับปลอกซึ่งได้ติดตั้งในข้อ 1 ของชั้นที่ 3
② เลือนที่วีไปทางด้านหลังเพื่อให้ล้อคเข้าที่
③ ดึงกระดาษแผนผังออกจากแผนด้านบน

กระดาษแผนผัง →

เฉพาะสาหรับรุ่นที่ประกอบด้วยฐานหมุนที่ได้ระบุไว้ที่หน้า 2 :

A สัญลักษณ์มุมสีขาวสำหรับรุ่นที่มีฐานหมุน
B สัญลักษณะมุมสีดปัสไพรับรุนที่ไม่มีฐานหมุน

หมายเหตุ

สำหรับผู้ที่ใช้ที่วีขนาด 37/40 นิ้ว ไม่ว่าที่จะเป็นรุ่น ที่มีฐานหมุนหรือไม่ก็ตาม ให้จัดเรียง แป้นรองที่วีแบบ ตั้งโต๊ะเช้ากับสัญลักษณ์มุมสีตตา (ไม่มีสัญลักษณ์มุมสี ขาวในกระดาษแผนผังสำหรับขนาด 37/40 นิ้ว)

3 ติดตั้งสลักสมอ

ตัดตั้งสลักสมอที่ให้มาด้วยหั้งสองตัวเข้ากับด้านหลัง ของทีวี

สตักสมอ

หมายเหตุ

หากท่านไม่ใช้สลักสมอหั้งสองตัวเพื่อยัดเครื่องที่วี เอาไว้ ที่วิอาจล้มลงและก่อให้เกิดการบาดเจ็บได้

ขั้นที่ 5: มาตรฐานการความปลอดภัย เพื่อป้องกันการล้มลง

คาเดือน

โปรดแนู่ใจวาท่านได้ตําเนินการเพื่อป้องกันไม่ให้แทน วางที่วีล้มลง ซึ่งอาจทําให้เกิดการบาดเจ็บและเกิด ความเสียหายได้

1 ติดตั้งสายรั้ง

① ขันสกรุเพื่อยิดสายรั้งเข้ากับแท่นวางที่วีด้วยสกรุยิด ไม้ที่ให้มาด้วยโดยใช้ไขดวง
2 ติดตั้งสายรั่งเข้ากับแป้นรองที่วีแบบตั้งโต๊ะ จากนั้นขันสกรุของสายรั่งโดยใช่สกรุยีดที่ให้มาต้วย โดยใช้อุปกรณ่อยางเช่น เ Thrียญ เป็นต้น
③ ปรับความยาวโดยดึงสายรังให้แน่นข้นในขณะที่จับ แป้นรองทีวีแบบตั้งโต๊ะเอาไว้

2 เซื่อมต่อสายเคเบื้ล

โยงสายเคเบื้อผ่านที่รัดสายเคเบื้อและช่องของแผ่น ด้านหลัง

หากท่านไม่ได้ติดตั้งสายเคบื้ลอย่างถูกต้อง สายอาจ ถูกหนึมและเกิดความเสียหายขึ้นได้ ซึ่งอาจเป็นสาเหตุ ของไฟฟ้าลังวงจร หรืออื่นๆ ได้

3 ยืดเครื่องที่วีเข้ากับKG paraแพง

สำหรับ documentationในการนี้ ให้เตรียมเชือกหรือโช่ที่แข็งแรงซึ่งมีวางจาหน่ายทั่วไป และสลักสมอกำแพง

① ดิดตั้งสลักสมอกำแพงเขากับKGำแพงที่แข็งแรง
2 คลองเชือกหรือโซผ่านรูทั่งสองของสลักสมอจากนั้นรัดปลายอีกข้างหนึ่งของเชือกหรือโซ่เข้ากับสลักสมอก paraแพง

เชือกหรือไช่ที่ แข่งแรง

① ② สลักสมอกปานพง

ข้อมูลจำเพาะ

H I

A 30 nn. D E B

C F G

ข้อสังเกตเรื่องน้ำหนักบรรทุก

อย่างอุปกรณ์ใด ๆ ที่มีน้ำหนักมากกว่าน้ำหนักสูงสุดของ ขั้นกระจก เนื่องจากกระจกอาจแตกและทราให้มีผู้ได้รับบาด เจ็บได้

		SU-FL300MSU-FL300L
ปริมาตร:มม.	A	1,035 1,280
	B	503 503
	C	485 518
	D	895 1,140
	E	303 303
	F	418 468
	G	146 146
	H	120 130
	I	272 340
น้ําหนัก: 35		กก. 52 กก.

แบบและข้อมูลจําเพาะอาจมีการเปลี่ยนแปลงได้โดยไม่แจ้ง ล่วงหน้า

การติดตั้งลําโพงเซ็นเตอร์ (สุ่ำหรับระบบโฮมเอียเตอร์ เท่านั้น)

ลําโพงเช็นเตอรุ่น SS-CT71/CNP2200 ใช้สําหรับ ระบบโฮมเฉียเตอรุ่นต่อไปนี้เท่านั้น:

DAV-HDX665 HT-SF2000

DAV-HDX466 HT-SF1200

DAV-HDX465 HT-SF1100

DAV-HDX267W DAV-DZ750K

DAV-HDX266 DAV-DZ630

DAV-HDX265 DAV-DZ556KB

DAV-HDZ235 DAV-DZ555K

DAV-DZ555M

DAV-DZ530

DAV-DZ250KW

DAV-DZ250K

DAV-DZ250M

DAV-DZ231

DAV-DZ230

DAV-DZ151KB

DAV-DZ150K

ล่าโพงเช็นเตอร์รุ่น SS-CT72/CT74 ใช้สําหรับระบบ โฮมเชียเตอร์รุ่นต่อไปนี้เท่านั้น:

DAV-HDX900W DAV-DZ1000

• ผลิตภัณฑ์ข้างต้นอาจมีการเปลี่ยนแปลงได้โดยไม่แจ้งให้ทราบล่วงหน้า อาจหมดจากคลังสินค้าหรือยกเลิกการผลิตได้
• ผลิตภัณฑ์บางรุนอาจไม่มีวางจาหน่ายในบางภูมิภาค

ก่อนติดตั้งขายีดลฯโพง:

สำหรับรุ่น SS-CT71/CNP2200 สัญลักษณ์ H-L/H-R จะต้องหันไปทางด้านหน้า (H-L ใช่สำหรับด้านข้าย, H-R ใช้สำหรับด้านขวา)

สำหรับรุน SS-CT72/CT74 สัญลักษณ์ S-L/S-R จะต้องหันไปทางด้านหน้า (S-L ใช้สำหรับด้านช้าย, S-R ใช้สำหรับด้านขวา)

สกรุษย์ดลาโพงสิ่นหรับรุ่น SS-CT72/ CT74 สกรุษย์ดลาโพงสิ่นหรับรุ่น SS-CT71/ CNP2200

(มีต่อ)

1 ติดตั้งขายีดลฯโพง

ติดตั้งขาย์ตลาดโพงแต่ละชางด้วยสกรุที่ใหม่มาด้วย (+P4 × 15) (สกรูสองตัวสำหรับด้านข้ายและด้านขวา) เอกับด้านลางของแผนด้านบน

ลําโพงเช็นเตอร์: SS-CT71/ CNP2200

ขนาดลําโพง สกุ้น (+ P4 × 15)

ลําโพงเชินเตอร์: SS-CT72/ CT74

ขบยัด drainage สกรุ์ (+ P4 × 15)

2 แขวนลําโพงเช็นเตอร์เข้ากับสกรุ แขวนดังภาพที่แสดง

ลําโพงเช่นเตอร์
