Produkttype	TV-stativ
Mærke	Sony
Model	SU-FL300M
Mål (L × B × H)	1035 × 503 × 120 mm
Nettovægt	35 kg
Primært materiale	Hærdet glas og stål
Farve	Sort
Maksimal belastning af glashylden	30 kg
Kompatible TV-typer	Specifikke Sony LCD-modeller (se vejledning)
Rotation	Muligt for visse modeller (drejelig)
Hovedfunktioner	TV-stativ med glashylde, kabelstyring, kroge til Home Theatre centerhøjttaler
Vedligeholdelse og rengøring	Blød, tør klud; genstridige pletter med neutral sæbe, tør efter
Sikkerhed	Vægfastgørelse påkrævet med ankerbolte og støttestropp; overskrid ikke hyldens belastning; klatre eller læn dig ikke
Installation	Forbeholdt en autoriseret Sony-tekniker; kræver mindst to personer
Medfølgende tilbehør	Støttestropp, ankerbolte, skruer, muffer, hætter, papirskabelon, klæbebånd
Reparationsmulighed	Kan ikke repareres af brugeren; kontakt Sony-service
Garanti	Se Sonys generelle betingelser

Ofte stillede spørgsmål - SUFL300M SONY

Hvilke TV er kompatible med stativet SU-FL300M?

Stativet er designet til de Sony-modeller, der er anført i vejledningen, især serierne KDL-xx og KLV-xx (f.eks. KDL-46W3500, KDL-40D2600). For modeller, der ikke er anført, se dit TV's manual.

Kan jeg selv installere stativet?

Sony anbefaler installation af en autoriseret tekniker, da enheden er tung og kræver sikkerhedsforanstaltninger. Installation af en ikke-professionel kan medføre personskade eller skade.

Hvad er den maksimale vægt, glashylden kan bære?

Glashylden kan bære op til 30 kg. Placer ikke tungere genstande for at undgå glasbrud.

Giver stativet mulighed for at dreje TV'et?

Ja, for drejelige TV-modeller (angivet i vejledningen) giver stativet mulighed for at justere synsvinklen til venstre og højre. Brug de bageste huller til muffer under installationen.

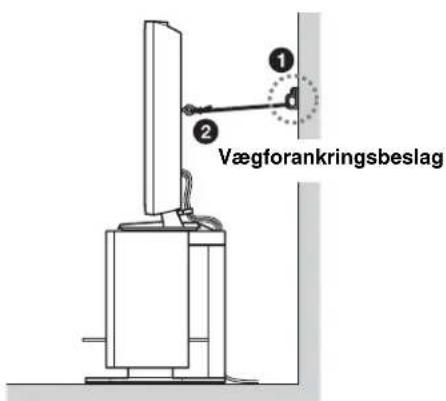

Hvordan fastgør jeg TV'et til væggen for at forhindre væltning?

Brug den medfølgende støttestropp: skru den fast på bordstativet, fastgør den derefter til væggen med et reb eller kæde og vægbeslag (medfølger ikke). Ankerboltene bag på TV'et bruges til at fastgøre rebet.

Hvilke typer kabler kan jeg føre gennem stativet?

Stativet har kabelgennemføringer og huller i den bageste søjle til at organisere strømkabler, HDMI osv. Undgå at klemme kablerne for at forhindre kortslutning.

Hvordan rengør jeg TV-stativet?

Brug en blød, tør klud. Til genstridige pletter, brug en let fugtig klud med neutral sæbe, og tør efter med en tør klud. Brug ikke fortynder eller benzin.

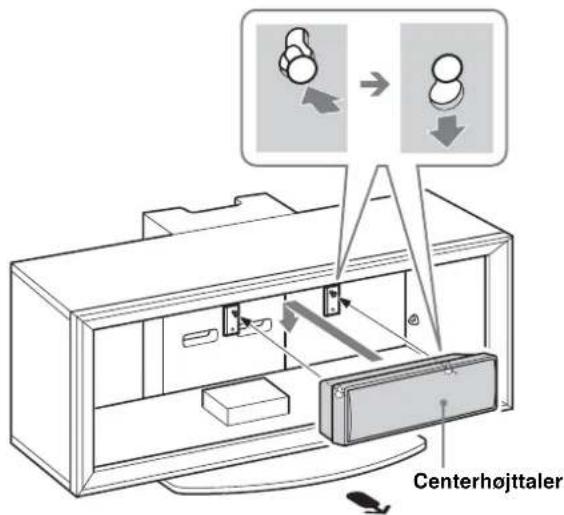

Kan jeg installere en centerhøjttaler på dette stativ?

Ja, takket være de medfølgende højttalerkroge. De passer til specifikke Sony Home Theatre-modeller (SS-CT71/CNP2200 eller SS-CT72/CT74). Følg monteringsvejledningen.

Hvad gør jeg, hvis stativets glas revner?

Brug ikke stativet, hvis det er revnet: glasset kan gå i stykker og få TV'et til at falde ned, hvilket kan forårsage alvorlig personskade. Kontakt Sony kundeservice for udskiftning.

Er stativet under garanti?

Garantien afhænger af Sonys generelle betingelser. Se manualen eller kontakt din forhandler for yderligere oplysninger.

BRUGSANVISNING SUFL300M SONY

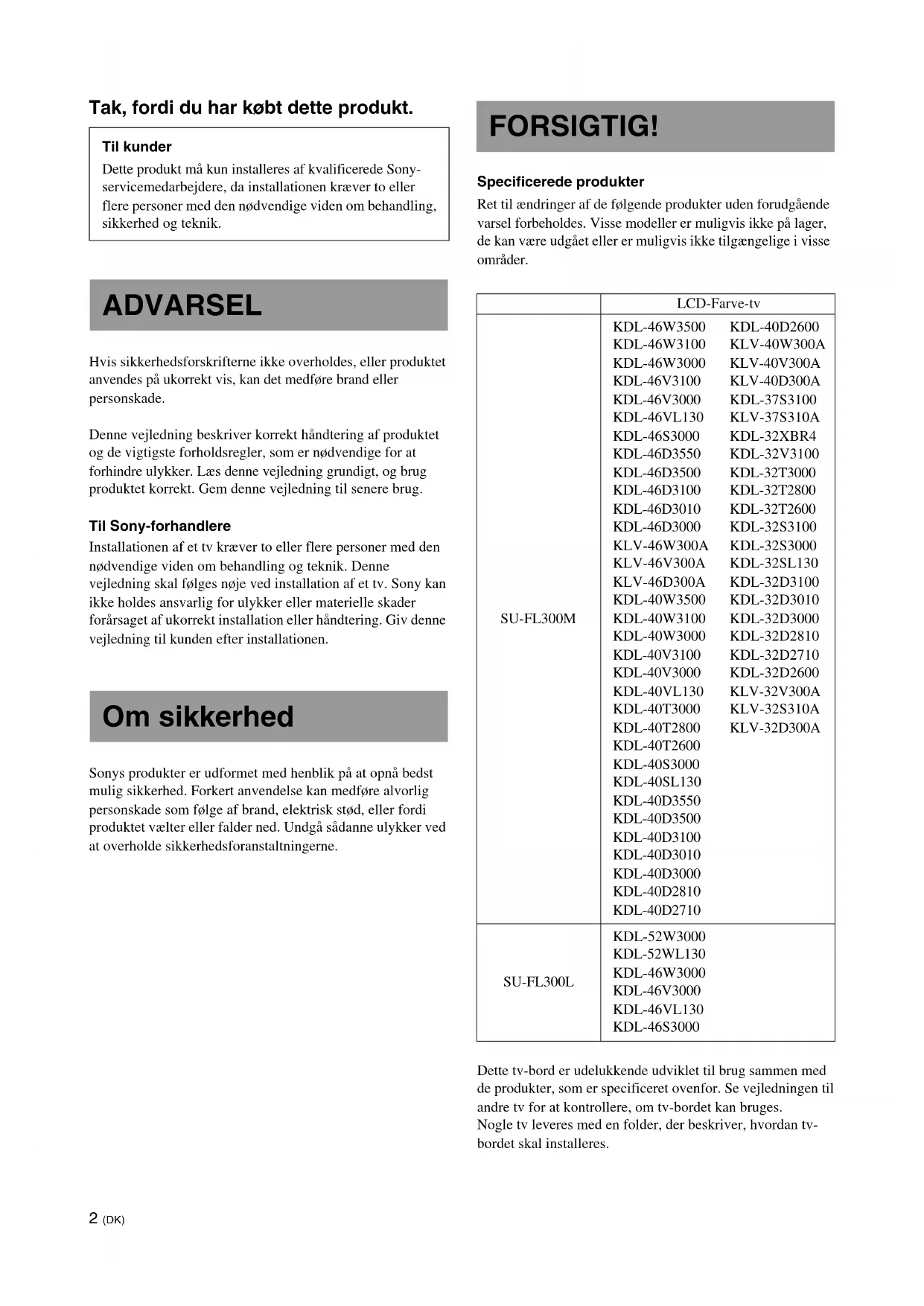

Tak, fordi du har købt dette produkt.

Til kunder

Dette produkt må kun installeres af kvalificerede Sony- servicemedarbejdere, da installationen kræver to eller flere personer med den nødvendige viden om behandling, sikkerhed og teknik.

ADVARSEL

Hvis sikkerhedsforskrifterne ikke overholdes, eller produktet anvendes på ukorrekt vis, kan det medføre brand eller personskade.

Denne vejledning beskriver korrekt håndtering af produktet og de vigtigste forholdsregler, som er nødvendige for at forhindre ulykker. Læs denne vejledning grundigt, og brug produktet korrekt. Gem denne vejledning til senere brug.

Til Sony-forhandlere

Installationen af et tv kræver to eller flere personer med den nødvendige viden om behandling og teknik. Denne vejledning skal følges nøje ved installation af et tv. Sony kan ikke holdes ansvarlig for ulykker eller materielle skader forårsaget af ukorrekt installation eller håndtering. Giv denne vejledning til kunden efter installationen.

Om sikkerhed

Sonys produkter er udformet med henblik på at opnå bedst mulig sikkerhed. Forkert anvendelse kan medføre alvorlig personskade som fölge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned. Undgå sådanne ulykker ved at overholde sikkerhedsforanstaltningerne.

FORSIGTIG!

Specificerede produkter

Ret til ændringer af de følgende produkter uden forudgående varsel forbeholdes. Visse modeller er muligvis ikke på lager, de kan være udgået eller er muligvis ikke tilgængelige i visse områder.

	LCD-Farve-tv
SU-FL300M	KDL-46W3500	KDL-40D2600
	KDL-46W3100	KLV-40W300A
	KDL-46W3000	KLV-40V300A
	KDL-46V3100	KLV-40D300A
	KDL-46V3000	KDL-37S3100
	KDL-46VL130	KLV-37S310A
	KDL-46S3000	KDL-32XBR4
	KDL-46D3550	KDL-32V3100
	KDL-46D3500	KDL-32T3000
	KDL-46D3100	KDL-32T2800
	KDL-46D3010	KDL-32T2600
	KDL-46D3000	KDL-32S3100
	KLV-46W300A	KDL-32S3000
	KLV-46V300A	KDL-32SL130
	KLV-46D300A	KDL-32D3100
	KDL-40W3500	KDL-32D3010
	KDL-40W3100	KDL-32D3000
	KDL-40W3000	KDL-32D2810
	KDL-40V3100	KDL-32D2710
	KDL-40V3000	KDL-32D2600
	KDL-40VL130	KLV-32V300A
	KDL-40T3000	KLV-32S310A
	KDL-40T2800	KLV-32D300A
	KDL-40T2600
	KDL-40S3000
	KDL-40SL130
	KDL-40D3550
	KDL-40D3500
	KDL-40D3100
	KDL-40D3010
	KDL-40D3000
	KDL-40D2810
	KDL-40D2710
SU-FL300L	KDL-52W3000
	KDL-52WL130
	KDL-46W3000
	KDL-46V3000
	KDL-46VL130
	KDL-46S3000

Dette tv-bord er udelukkende udviklet til brug sammen med de produkter, som er specificeret ovenfor. Se vejledningen til andre tv for at kontrollere, om tv-bordet kan bruges. Nogle tv leveres med en folder, der beskriver, hvordan tv-bordet skal installeres.

ADVARSEL

Hvis følgende forholdsregler ikke overholdes, kan det medføre alvorlig personskade eller dødsfald som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned.

Produkter må kun installeres af kvalificerede Sony- servicemedarbejdere.

Tv'et og tv-bordet er meget tunge. Installation af ikke-kvalificerede personer kan forårsage alvorlig personskade.

Sørg for at tage forholdsregler for at forhindre, at tv-bordet vælter.

Hvis du ikke gør dette, kan tv'et vælte og forårsage personskade.

Fastgør tv'et til en væg, søjle eller lignende for at forhindre, at det vælter.

Monter tv-bordet på et fast, plant gulv.

Monter ikke tv-bordet, så det hælder i en bestemt retning. Hvis du gör det, kan tv-bordet vælte eller tv'et kan falde ned. Dette kan forårsage personskade eller tingskade.

Hvis du monterer tv-bordet på en blød overflade, f.eks. en måtte eller et tæppe, skal du først lægge en plade over stedet.

Brug ikke et tv-bord, der er revnet.

Brug ikke tv-bordet, hvis der er revner i det. Glasset kan knække og få tv'et til at vælte, hvilket kan forårsage alvorlig personskade eller tingskade.

Revnet tv-bord

Læn dig ikke ind over tv'et, og hæng ikke i det.

Tv-bordet kan vælte og forårsage alvorlig personskade eller dødsfald.

Undgå at lade børn kravle op på tv-bordet eller kravle mellem hylderne.

Hvis et barn kravler op på tv-bordet eller hylderne, kan glasset gå i stykker og forårsage alvorlig personskade eller dødsfald, hvis glasset går i stykker, eller hvis tv-bordet og tv'et vælter.

Du må ikke træde på tv-bordet.

Du kan falde eller knække glasset og komme til skade.

Tv'ets ventilationsåbninger må ikke tildækkes.

Hvis du tildækker ventilationsåbningerne (med en klud el.lign.), kan der akkumuleres varme indeni, og der kan opstå brand.

Sørg for, at netledningen eller tilslutningskablet ikke bliver klemt.

- Netledningen eller tilslutningskablet må ikke klemmes, när du monterer tv'et på tv-bordet. Hvis netledningen eller tilslutningskablet beskadiges, kan det resultere i brand eller elektrisk stød.

- Træd ikke på netledningen eller tilslutningskablet, når du bærer tv-bordet. Hvis netledningen eller tilslutningskablet beskadiges, kan det resultere i brand eller elektrisk stød.

Du må ikke flytte tv-bordet, mens tv'et er monteret, eller mens der findes tilsluttet udstyr på hylderne.

Hvis du flytter tv-bordet, mens tv'et er monteret, kan du komme til skade med ryggen, eller tv-bordet kan vælte og forårsage alvorlig personskade. Du kan også risikere, at det tilsluttede udstyr på glashylderne falder ned, så glashylden går i stykker, eller der sker andre tingskader.

FORSIGTIG!

Hvis følgende forholdsregler ikke overholdes, kan der opstå materiel skade eller personskade.

Monter kun det specificerede produkt.

• Dette tv-bord er udelukkende udviklet til brug sammen med det specificerede produkt. Hvis du monterer andet udstyr end det specificerede, kan det falde ned og forårsage personskade.
• Du må ikke stille genstande som vaser, potteplanter, osv. på tv-bordet.
• Du må ikke ændre tv-bordet.
• Du må ikke stille varme genstande på tv-bordet. Varmen kan misfarve eller deformere tv-bordet.
• Du må ikke stille noget direkte på tv-bordet, der kan beskadige glasset.

Sørg for at fastgøre tv'et.

Tv'et skal monteres på tv-bordet med de medfølgende fastgørelsesanordninger. Hvis ikke tv'et monteres på en sikker måde, kan det falde ned, eller tv-bordet kan vælte og forårsage personskade.

Udsæt ikke glasset for vægt, og undgå at støde til det.

Støt ikke din vægt på tv-bordet med hænderne, når du installerer tv'et. Undgå at ramme tv-bordet med tunge objekter, f.eks. en skruetrækker. Glasset kan gå i stykker og forårsage personskade.

Hvis du forsøger at flytte tv-bordet alene eller uden at følge anvisningerne, kan du komme til skade. Du kan undgå dette ved at overholde de råd, der angives nedenfor.

• I skal altid være mindst to personer om at flytte tv-bordet, og tv'et skal fjernes, før udstyr og glashylder sættes på plads.
• I må ikke trække tv-bordet hen over gulvet. De nederste dele af tv-bordet kan løsne sig og beskadige gulvet.
• Sørg for, at du ikke får hænderne eller tæerne i klemme under bundpladen.
• I må ikke løfte tv-bordet i glashylden.

Udsæt ikke glasset for voldsomme stød.

Dette tv-bord er fremstillet af hærdet glas, men vær alligevel forsigtig.

Hvis glasset går itu, kan glasstumperne forårsage personskade. Følg derfor nedenstående forskrifter.

• Slå ikke på glasset, og tab ikke spidse genstande ned på glasset. Undgå voldsomme stød.
• Rids ikke glasset, og stik ikke i det med skarpe genstande.
• Lad ikke hårde genstande, f.eks. en støvsuger, ramme glassets kanter.

Bemærkning om bæreevne

Du må ikke placere udstyr på glashylderne, der er tungere end den maksimale bæreevne som angivet på illustrationen.

I modsat fald kan hylderne gå i stykker.

30 kg

Bemærkninger til montering

• Placer delene på emballagen på gulvet for at skåne gulvet.
• Monter tv-bordet på et fast, fladt gulv. Tv-bordet må ikke monteres med hældning. Dette kan undgås ved at overholde følgende forholdsregler.
• Monter ikke tv-bordet på et sted, hvor der kan forekomme direkte sollys eller i nærheden af et varmeapparat.
• Monter ikke tv-bordet på et varmt eller fugtigt sted eller udendørs.

Bemærkning til brugen

Tv-bordet holdes rent ved regelmæssigt at tørre det af med en tør, blød klud. Genstridige pletter fjernes med en klud, der er fugtet let med mild sæbe. Sørg for bagefter at tørre området med en tør, blød klud. Brug ikke kemikalier såsom fortynder eller rensebenzin, da det kan beskadige tv-bordets finish.

Til Sony-forhandlere

Sørg for at læse ovennævnte sikkerhedsforskrifter grundigt, og vær særlig opmærksom på sikkerheden under montering, vedligeholdelse, kontrol og reparation af dette produkt.

Sørg for, at mindst to personer udfører monteringen.

Sørg for, at to eller flere personer monterer tv'et på tv-bordet. Hvis én person udfører installationsarbejdet alene, kan det medføre en ulykke eller personskade. Sørg for at holde børn væk under installationen.

Sørg for at følge nedenstående anvisninger for at samle tv-bordet korrekt.

Hvis en skrue ikke er spændt tilstrækkeligt, eller hvis den er fladet ud, kan det få tv-bordet til at vælte. Dette kan forårsage tingskade eller personskade.

Undgå at beskadige hænderne eller fingrene under samlingen.

Pas på ikke at få fingrene eller hænderne i klemme, når du samler tv-bordet og monterer tv'et.

Tv'et skal monteres sikkert i henhold til instruktionerne.

Spænd skruerne helt. Hvis tv'et ikke monteres sikkert, kan det falde ned og forårsage personskade.

Trin 1: Kontrol af delene

Beskrivelse Antal
Topplade		1
Bundplade		1
Sidesøjle (L)*1		1
Sidesøjle (R)*1		1
Bagsøjle		1
Frontpanel		1
Glashylde		1
Skrue (+PWH5 × 25)	a*4	8
Skrue (+K4 × 20) + Bøsning	b*4	2
Låseskrue	c*4	4
Skrue (+P4 × 15)	d*4	4
Forankringsskrue	e*4	2
Skruekappe [W3BW]	f*4	3
Støtterem [4C4W]	g*4	1
Skrue (M6 × 18) [4WEZ]
Træskrue (M3,8 × 20) [07T-4]
Højttalervinkel (L)		1
Højttalervinkel (R)		1
Papirskabelon		4*2
		3*3
Tape [433W]		1

*1 Illustrationerne ovenfor er til SU-FL300M. De er anderledes end SU-FL300L. Til SU-FL300L er der to udskæringer på siden af sidesøjlen.
*2 SU-FL300M leveres med fire papirskabeloner.
*3 SU-FL300L leveres med tre papirskabeloner.
*4 Poserne til delene er mærket med bogstaver.

Find på forhånd en stjerneskruetrækker frem, der passer til de ovenfor angivne skruer.

Trin 2: Samling af tv-bordet

ADVARSEL

Hvis netledningen bliver klemt under eller mellem udstyr, kan det føre til en kortslutning eller elektrisk stød. Hvis du snubler over netledningen eller tilslutningskablet, kan tv-bordet vælte og forårsage personskade.

Beslut dig for et sted, hvor tv-bordet skal monteres, og læg det ned, før tv'et monteres.

Da tv'et er tungt, anbefales det, at du først beslutter dig for, hvor tv'et skal monteres, og derefter samler tv-bordet på stedet.

1 Sæt bagsøjlen på bundpladen.

①Spænd de to medfølgende låseskruer på bundpladen.

Låseskrue Bundplade

←Pilens retning viser tv-bordets front.

② Sæt bagsøjlen på bundpladen og spænd de to låseskruer med en skruetrækker.

Låseskrue* Bagsøjle

* Før bagsøjlen påsættes, skal du kontrollere, at ∇-mærket peger nedad.

2 Sæt sidesøjlerne på bundpladen.

Spænd sidesøjlerne og bundpladen sammen med de fire medfølgende skruer (+PWH5 × 25).

R Sidesøjle (R) Sidesøjle (L) L Skrue (+PWH5 x 25)

Bemærk

Der er forskel på venstre og højre søjle.

Sørg for at montere hver søjle i den rigtige side.

3

Sæt toppladen på.

① Spænd de to medfølgende låseskruer på toppladen.

Låseskrue Topplade Blødt underlag

Illustrationen ovenfor viser SU-FL300M som et eksempel. Til SU-FL300L er der to forstærkningslister på toppladen.

Bemærk

For at undgå beskadigelse af toppladens blanke overflade, skal du rengøre arbejdsoverfladen og anbringe et stykke blødt stof på den.

②Anbring monteringsbeslagene i hver side af toppladen korrekt over sidesøjlerne.
③ Spænd sidesøjlerne med de fire medfølgende skruer (+PWH5 × 25). Spænd de to tiloversblevne låseskruer på bagsiden af bagsøjlen.

Topplade Skrue (+PWH5 x 25) Låseskrue*

* Før topladen påsættes, skal du kontrollere, at Δ-mærket peger opad.

Bemærk

Pas på, du ikke klemmer fingrene, när topladen sættes på.

4

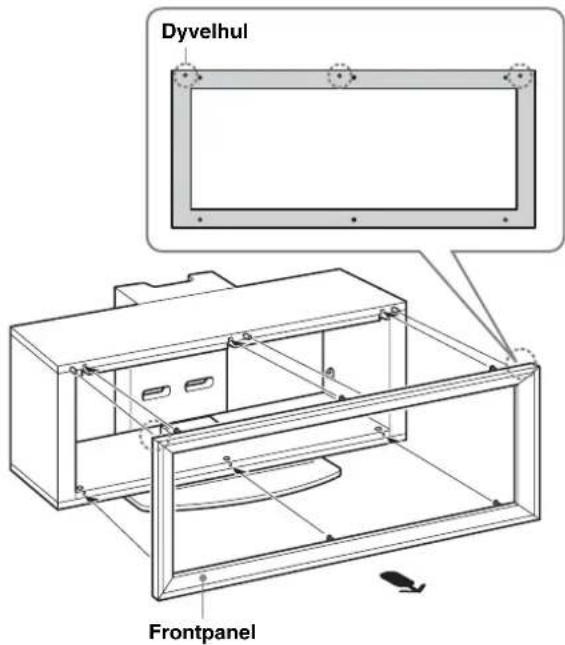

Monter frontpanelet på tv-bordet.

①Sørg for, at de tre dyvler på tv-bordet flugter med de tre huller i frontpanelet.

②Drej de seks låseskruer på top- og bundpladerne med uret for at fastspænde frontpanelet. Sæt de tre medfølgende skruekapper på de tre bundskruer.

Skruekappe

Bemærk

Sørg for, at frontpanelet vender korrekt, når det sættes på.

5

Sæt glashylden på.

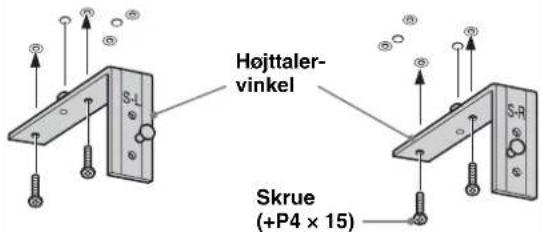

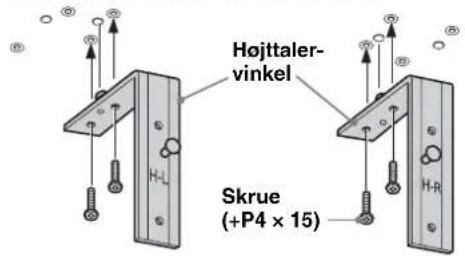

Hvis du monterer Home Theatre-systemet på foden, skal højttalervinklerne sættes på først. (Se "Montering af centerhøjttaleren (kun til Home Theatre-systemer)" på side 12.)

①Før glashylden helt ind mod bagsøjlen, indtil den rører ved den.

Forsigtigmærkat Glashylde

Bemærk

Sæt glashylden i tv-bordet, så "forsigtig"-mærkatet sidder forrest til højre som vist på illustrationen.

② Fastspænd glashylden til tv-bordet med de fire skruer på sidesøjlerne.

Trin 3: Forberedelse af montering af tv'et

1

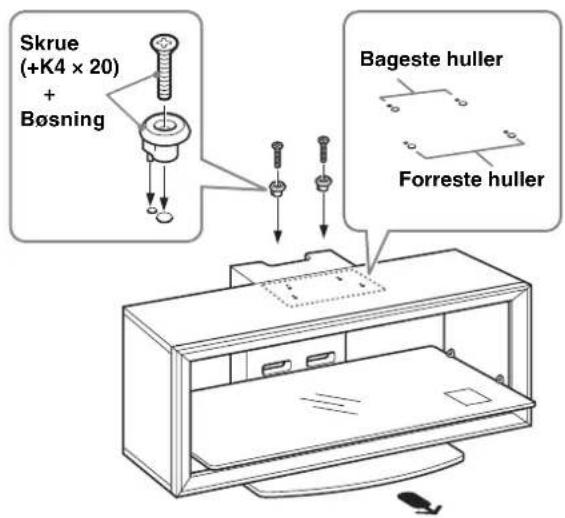

Sæt bøsningerne på topladen.

Monter bøsningerne med de medfølgende skruer (+K4 × 20).

Gælder modeller, der ikke er angivet på side 2: Brug de forreste huller.

Gælder modeller, der er angivet på side 2:

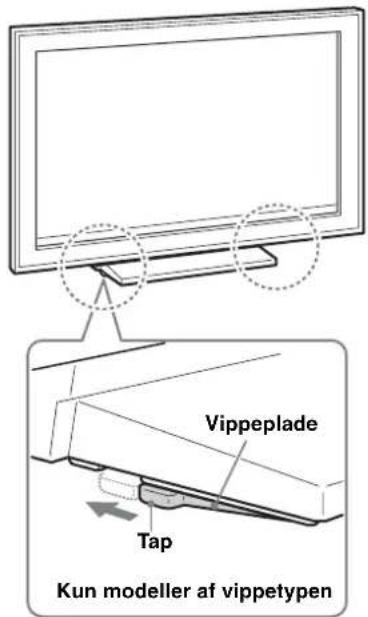

Til modeller af vippetypen* skal de to bageste huller bruges, til de øvrige modeller skal de to forreste huller bruges.

Bemærk

Check betjeningsvejledningen til dit tv for at se, om dit tv kan vippe eller ej.

* Vippefunktionen gør det muligt at justere tv'ets vinkel (venstre og højre).

Skrue (+K4 x 20) + Bøsning Bageste huller Forreste huller

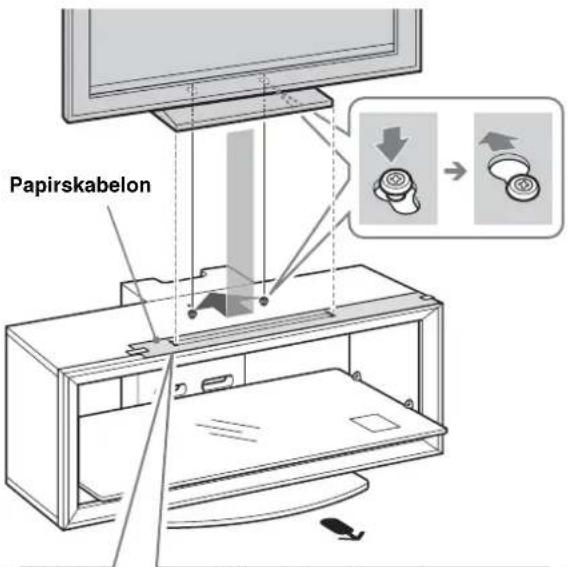

2 Klæb den medfølgende papirskabelon på topladen.

1 Vælg den medfølgende papirskabelon, og ret papirskabelonens højre hjørne ind efter topladens højre hjørne.

Gælder modeller, der ikke er angivet på side 2:

Læs den folder, der fulgte med tv'et, for at vælge en papirskabelon, der passer til tv'et.

Gælder modeller, der er angivet på side 2:

Vælg den papirskabelon, der svarer til tv'ets skærmformat.

②Sæt papirskabelonen fast på toppladen med den medfølgende tape.

Papirskabelon Tape SU-FLOOOO®

Trin 4: Montering af tv'et

Sæt dit tv på tv-foden, hvis det ikke allerede er gjort.

Følg fremgangsmåden under 1 i trin 4, hvis du har en model af vippetypen, der er angivet på side 2.

1 Justér vippepladens midterposition (Kun modeller af vippetypen).

Før tv'et monteres, skal tappen på vippepladen flugte med indhakket i tv-foden.

Vippeplade Tap Kun modeller af vippetypen

ADVARSEL

Hvis vippepladen ikke justeres korrekt, vil tv'et ikke blive monteret sikkert og kan falde ud.

2 Monter tv'et på tv-bordet.

①Få tv-fodens omrids til at passe med tv-skærmens omrids og papirskabelonens hjørnemærker, så hullerne under tv-foden passer med bøsningerne, der blev sat på under 1 i trin 3.
②Skub tv'et tilbage for at låse det fast.
③Fjern papirskabelonen fra topladen.

Papirskabelon

Gælder kun de modeller af vippetypen, der er angivet på 2

A De hvide hjørnemærker gælder modeller af vippetypen.
B De sorte hjørnemærker gælder andre modeller end modeller af vippetypen.

Bemærk

Til tv i størrelsen 37/40 tommer skal tv-foden rettes ind efter det sorte hjørnemærke, uanset om tv'et er af vippetypen eller ej. (Der er ikke noget hvidt hjørnemærker på papirskabelonen til 37/40 tommer.)

3 Monter forankringsskruerne.

Spænd de to medfølgende forankringsskruer fast på bagsiden af tv'et.

Forankrings- skrue

Bemærk

Hvis tv'et ikke monteres med de to forankringsskruer, kan det falde ned og forårsage personskade.

Trin 5: Sikkerhedsforanstalt- ninger til at forhindre, at tv-bordet vælter

ADVARSEL

Sørg for at tage forholdsregler for at forhindre, at tv-bordet vælter og muligvis kan forårsage personskade eller tingskade.

① Skru støtteremmen på tv-bordet med den medfølgende træskrue ved hjælp af skruetrækkeren.
② Sæt støtteremmen på tv-foden, og skru remmen fast med den medfølgende fastgørelsesskrue med en mønt el. lign.
③ Juster længden ved at stramme støtteremmen, mens du holder tv-foden.

Før kablerne gennem kabelholderne og hullerne i bagsøjlen.

Hvis kablerne ikke er monteret korrekt, kan de blive klemt eller beskadiget, hvilket kan føre til elektrisk stød osv.

3 Udfør forankring af tv'et til væggen.

Sørg for at have et kraftigt reb eller en kraftig kæde og et vægforankringsbeslag parat.

①Fastgør vægforankringsbeslaget til en bæredygtig væg.
②Før rebet eller kæden gennem begge huller i forankringsskruerne, og stram den anden ende af rebet eller kæden til vægforankringsbeslaget.

Kraftigt reb eller kæde

Vægforankringsbeslag

Specifikationer

Bemærkning om bæreevne

Du må ikke placere udstyr på glashylden, der er tungere end den maksimale bæreevne, da glasset kan gå i stykker og forårsage personskade.

		SU-FL300M SU-FL300L
Mål: mm	A	1.035 1.280
	B	503 503
	C	485 518
	D	895 1.140
	E	303 303
	F	418 468
	G	146 146
	H	120 130
	I	272 340
Vægt: 35 kg		52 kg

Ret til ændringer af design og specifikationer uden forudgående varsel forbeholdes.

Montering af centerhøjttaleren (kun til Home Theatre-systemer)

Centerhøjttaleren SS-CT71/CNP2200 er til følgende modeller af Home Theatre System:

DAV-HDX665 HT-SF2000

DAV-HDX466 HT-SF1200

DAV-HDX465 HT-SF1100

DAV-HDX267W DAV-DZ750K

DAV-HDX266 DAV-DZ630

DAV-HDX265 DAV-DZ556KB

DAV-HDZ235 DAV-DZ555K

DAV-DZ555M

DAV-DZ530

DAV-DZ250KW

DAV-DZ250K

DAV-DZ250M

DAV-DZ231

DAV-DZ230

DAV-DZ151KB

DAV-DZ150K

Centerhøjttaleren SS-CT72/CT74 er til følgende modeller af Home Theatre System:

DAV-HDX900W DAV-DZ1000

• Produkterne ovenfor kan ændres uden varsel, de er muligvis ikke på lager eller kan være udgået.
• Visse modeller er muligvis ikke tilgængelige i visse områder.

Før fastgørelse af højttalervinklen:

Til SS-CT71/CNP2200 skal H-L/H-R markeringen vende fremad. (H-L er til venstre side, H-R er til højre side.)

Til SS-CT72/CT74 skal S-L/S-R markeringen vende fremad. (S-L er til venstre side, S-R er til højre side.)

Højttalervinkelskrue til SS-CT72/CT74 Højttalervinkelskrue til SS-CT71/CNP2200

1 Sæt højttalervinklen på.

Fastspænd hver højttalervinkel med de medfølgende skruer (+P4 × 15) (to skruer hver til venstre/højre) på undersiden af topladen.

Centerhøjttaler: SS-CT71/CNP2200

Højttaler- vinkel Skrue (+P4 × 15)

Centerhøjttaler: SS-CT72/CT74

Højttaler- vinkel Skrue (+P4 x 15)

2 Hæng centerhøjttaleren på vinkelskruerne som vist.

Centerhøjttaler

Følgende produkter kan endres uten forvarsel. Det kan være tomt på lager for enkelte modeller, eller de er ikke tilgjengelige i enkelte regioner.

	LCD farge-TV
SU-FL300M	KDL-46W3500	KDL-40D2600
	KDL-46W3100	KLV-40W300A
	KDL-46W3000	KLV-40V300A
	KDL-46V3100	KLV-40D300A
	KDL-46V3000	KDL-37S3100
	KDL-46VL130	KLV-37S310A
	KDL-46S3000	KDL-32XBR4
	KDL-46D3550	KDL-32V3100
	KDL-46D3500	KDL-32T3000
	KDL-46D3100	KDL-32T2800
	KDL-46D3010	KDL-32T2600
	KDL-46D3000	KDL-32S3100
	KLV-46W300A	KDL-32S3000
	KLV-46V300A	KDL-32SL130
	KLV-46D300A	KDL-32D3100
	KDL-40W3500	KDL-32D3010
	KDL-40W3100	KDL-32D3000
	KDL-40W3000	KDL-32D2810
	KDL-40V3100	KDL-32D2710
	KDL-40V3000	KDL-32D2600
	KDL-40VL130	KLV-32V300A
	KDL-40T3000	KLV-32S310A
	KDL-40T2800	KLV-32D300A
	KDL-40T2600
	KDL-40S3000
	KDL-40SL130
	KDL-40D3550
	KDL-40D3500
	KDL-40D3100
	KDL-40D3010
	KDL-40D3000
	KDL-40D2810
	KDL-40D2710
SU-FL300L	KDL-52W3000
	KDL-52WL130
	KDL-46W3000
	KDL-46V3000
	KDL-46VL130
	KDL-46S3000

Hvis du installerer TV-stativet på et mykt underlag, for eksempel en matte eller et teppe, må du först legge en plate på det ønskede stedet.

Ikke trä på TV-stativet.

Nettledningen eller tilkoblingskabelen må ikke komme i klem.

- Nettledningen og tilkoblingskabelen må ikke komme i klem når du installerer TV-apparatet på TV-stativet. ∅delagte nettledninger og tilkoblingskabler kan føre til brann eller elektrisk støt.

- Ikke träkk på nettledningen eller tilkoblingskabelen när du bærer TVstativet. Nettledningen eller tilkoblingskabelen kan skades, og dette kan före til brann eller elektrisk støt.

Hvis en skrue ikke strammes godt nok, eller har falt ut, kan det forårsake at TV-stativet velter. Dette kan före til skade på personer eller materialer.

Pass på at du ikke skader hender eller fingre när du plasserer TV-apparatet på TV-stativet.

Stram skruene ordentlig. Hvis TV-apparatet ikke er ordentlig festet, kan det falle ned og forårsake personskade.

Trinn 1: Kontroller delene

Navn Antall
Topplate		1
Fundamentplate		1
Sidestolpe (L)*l		1
Sidestolpe (R)*l		1
Baksøyle		1
Frontpanel		1
Glasshylle		1
Skrue (+PWH5 × 25)	a*4	8
Skrue (+K4 × 20) + muffe	b*4	2
Kamlässkrue	c*4	4
Skrue (+P4 × 15)	d*4	4
Aankerbolt	e*4	2
Skrukork [64HO]	f*4	3
Støttereim	g*4	1
Skrue (M6 × 18) [RWYC]
Treskrue (M3,8 × 20) [KH8]
Høytalerkrok (L)		1
Høytalerkrok (R)		1
Papirmal		4*2
		3*3
Tape		1

① Fest de to medsendte kamlässkruene til fundamentplaten.

Kamlåsskrue Fundamentplate

← Pilretningen viser fronten på TV-stativet.

* Før du fester topplaten må du passe på at Δ merket peker oppover.

Merk

② Tape fast papirmalen til topplaten med den medsendte tapen.

Papirmal Tape SU-FLOOOO

Trinn 4: Installer TV-apparatet

Hvis dreieplaten ikke er justert riktig, vil ikke TV-en være montert sikkert og kan falle ned.

2

Monter TV-apparatet til TV-stativet.

A Det hvite hjørnemerket er for dreiemodeller.
B Det svarte hjørnemerket er for faste modeller.

Merk
