Intitulé	Description
Type de produit	Récepteur GPS pour appareils photo Nikon
Caractéristiques techniques principales	Précision de positionnement, enregistrement des données GPS sur les images
Alimentation électrique	Alimentation par l'appareil photo via la prise de connexion
Dimensions approximatives	Environ 60 x 40 x 20 mm
Poids	Environ 50 g
Compatibilités	Compatible avec certains modèles d'appareils photo Nikon
Type de batterie	Pas de batterie interne, fonctionne avec l'alimentation de l'appareil photo
Tension	Fonctionne avec la tension fournie par l'appareil photo
Fonctions principales	Enregistrement des coordonnées GPS, géolocalisation des photos
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'exposition à l'eau
Pièces détachées et réparabilité	Réparabilité limitée, pièces non disponibles en vente libre
Informations générales utiles	Vérifier la compatibilité avec votre appareil photo avant l'achat

FOIRE AUX QUESTIONS - GP-1 NIKON

Comment installer le NIKON GP-1 sur mon appareil photo Nikon ?

Pour installer le NIKON GP-1, branchez-le simplement sur la prise GPS de votre appareil photo Nikon. Assurez-vous que l'appareil est éteint lors de la connexion.

Pourquoi mon NIKON GP-1 ne capte-t-il pas le signal GPS ?

Le NIKON GP-1 peut avoir des difficultés à capter le signal GPS dans des environnements fermés ou sous des arbres denses. Essayez de l'utiliser en extérieur, dans un espace dégagé.

Comment activer le GPS sur mon appareil photo avec le NIKON GP-1 ?

Une fois le NIKON GP-1 connecté, activez le GPS dans les paramètres de votre appareil photo. Consultez le manuel de votre modèle spécifique pour plus de détails.

Le NIKON GP-1 fonctionne-t-il avec tous les modèles d'appareils photo Nikon ?

Le NIKON GP-1 est compatible avec certains modèles d'appareils photo Nikon. Vérifiez la liste des modèles compatibles dans le manuel d'utilisation.

Comment savoir si le NIKON GP-1 fonctionne correctement ?

Pour vérifier le bon fonctionnement du NIKON GP-1, regardez l'indicateur GPS sur l'écran de votre appareil photo. S'il est allumé et fixe, le GPS fonctionne correctement.

Que faire si le NIKON GP-1 n'est pas reconnu par mon appareil photo ?

Si le NIKON GP-1 n'est pas reconnu, essayez de le débrancher et de le rebrancher. Vérifiez également si votre appareil photo a besoin d'une mise à jour du firmware.

Le NIKON GP-1 consomme-t-il beaucoup de batterie ?

Le NIKON GP-1 consomme une quantité modérée de batterie. Il est recommandé de désactiver le GPS lorsque vous ne l'utilisez pas pour préserver l'autonomie de votre appareil.

Comment mettre à jour le firmware de mon NIKON GP-1 ?

Pour mettre à jour le firmware du NIKON GP-1, visitez le site Web de Nikon, téléchargez la dernière version du firmware et suivez les instructions fournies.

Le NIKON GP-1 fonctionne-t-il dans tous les pays ?

Oui, le NIKON GP-1 fonctionne dans la plupart des pays, mais les performances peuvent varier en fonction des conditions environnementales et des restrictions locales.

Comment puis-je réinitialiser le NIKON GP-1 ?

Pour réinitialiser le NIKON GP-1, débranchez-le de l'appareil photo, attendez quelques secondes, puis rebranchez-le. Cela devrait réinitialiser la connexion.

MODE D'EMPLOI GP-1 NIKON

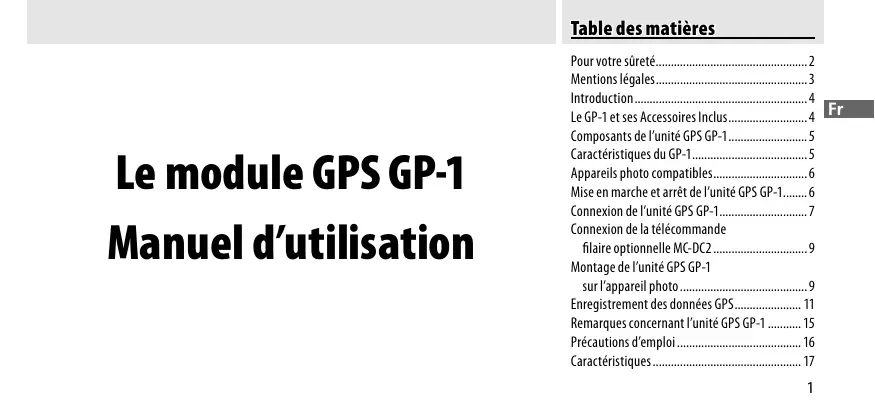

Le module GPS gp-1 manuel d'utilisation

Pour votre sûreté 2 Mentions légales 3 Introduction 4 Le GP-1 et ses accessoires inclus 4 Composants de l'unité GPS GP-1 5 Caractéristiques du GP-1 5 Appareils photo compatibles 6 Mise en marche et arrêt de l'unité GPS GP-1 6 Connexion de l'unité GPS GP-1 7 Connexion de la télécommande filaire optionnelle MC-DC2 9 Montage de l'unité GPS GP-1 sur l'appareil photo 9 Enregistrement des données GPS 11 Remarques concernant l'unité GPS GP-1 15 Précautions d'emploi 16 Caractéristiques 17

Veuillez lire les consignes de sécurité suivantes dans leur intégralité avant d'utiliser cet appareil pour éviter d'endommager votre appareil Nikon, de vous blesser ou de blesser votre entourage. Veillez à conserver ces consignes de sécurité à proximité de l'appareil pour permettre à tout utilisateur de les lire.

• Ne démontez pas l'appareil : Toucher les composants internes de l'appareil peut provoquer des blessures. En cas de dysfonctionnement de l'appareil, faites-le réparer par un technicien qualifié uniquement. Au cas où l'appareil s'ouvre à la suite d'une chute ou tout autre accident, déconnectez-le et faites-le inspecter par un centre de service Nikon/agré.
• Gardez sec : Ne pas immerger cet appareil dans l'eau, exposer à une source d'eau ou manier avec des mains humides. Ignorer cette précaution peut provoquer un incendie ou un choc électrique.
• N'utilise pas à proximité de gaz inflammables : Utiliser un appareil électrique à proximité de gaz inflammables peut provoquer une explosion ou un incendie.
• Ne laissez pas à la portée des enfants : Ignorer cette précaution peut entraîner des blessures. Assurez-vous que l'utilisation de cet appareil est autorisée dans les avions ou les établissements médicaux : Cet appareil émet des radiations de radio-fréquences.

sequence qui peuvent interférer avec les instruments de navigation ou les équipements médicaux. - N'exposez pas à des températures élevées : Ne pas laisser l'appareil dans un endroit soumis à des températures élevées extrêmes, tel qu'à l'intérieur d'un véhicule fermé exposé au soleil. Ignorer cette précaution peut endommager le boîtier ou les circuits internes et provoquer un incendie.

Avis pour les clients en europe

Ce symbole indique que ce produit doit être collecté séparément.

Les mentions suivantes s'appliquent uniquement aux utilisateurs situés dans les pays européens:

• Ce produit doit être recueilli séparément dans un point de collecte approprié. Il ne doit pas être jeté avec les déchets ménagers.
• Pour plus d'informations, contactez ce revendeur ou les autorités locales chargées de la gestion des déchets.

Avertissements à l'attention des utilisateurs des états-unis federal communications commission (FCC) radio frequency interference statement

Cet équipement a été testé et trouvé conforme aux limites définies pour les appareils numériques de classe B selon la partie 15 de la réglementation FCC. Ces limites assurent une protection raisonnable contre les interférences dangereuses lorsque l'équipement est utilisé en environnement résidentiel. Cet équipement, utilisé, peut irradier des radiofréquences qui peuvent, en cas d'une installation et d'une utilisation contraires aux instructions, provoquer des interférences néfastes aux communications radio. Cependant, il n'existe aucune garantie que ce matériel ne provoquera pas des interférences dans une installation particulière. Si ce matériel provoque effectivement des interférences préjudiciables à la réception radio ou télévisée, ce qui peut être déterminé en l'allumant et en l'éteignant, il est conseillé d'essayer de corriger ces interférences à l'aide de l'une ou de plusieurs des mesures suivantes:

• Réorientez ou repositionnez l'antenne de réception.
• Augmentez la distance séparant l'équipement du récepteur.
• Connectez l'appareil photo à une prise reliée à un circuit différent de celui où est connecté le récepteur.
• Consultez un revendeur ou un technicien radio/télévision spécialisé.

Modifications

Le FCC demande qu'il soit notifié à l'utilisateur que tout changement ou modification sur cet appareil qui n'aurait pas été expressément approuvé par Nikon Corporation peut annuler tout droit à l'utilisateur d'utiliser l'équipement.

Avertissement à l'attention des utilisateurs de californie

ATTENTION: la manipulation du câble de ce produit peut entraîner des risques d'exposition au plomb, une substance chimique reconnue par l'État de Californie comme un facteur de malformations congénitales ou autres dysfonctionnements de l'appareil reproductif. Lavez-vous soigneusement les mains après toute utilisation.

Nikon Inc.,

Avertissements à l'attention des utilisateurs du canada

Nos vous remercions d'avoir acheté une unité GPS GP-1, un accessoire d'appareil photo permettant d'enregistrer la latitude, la longitude, l'altitude et le temps universel coordonné (UTC) de vos photographies (pour une liste d'appareils photo compatibles, voir page 6). Assurez-vous de lire ce manuel attentivement avant toute utilisation.

Le gp-1 et ses accessoires inclus

Veuillez vérifier que la boîte contienne les éléments suivants:

Le module GPS GP-1 Cable GP1-CA10 pour prise de télécommande filaire à dix broches Cable GP1-CA90 pour prises d'accessoires Adaptateur de courroie GP1-CL1 Manuel (cette brochure) Garantie

Terminologie

Le nom des fonctions diffère d'un appareil photo à l'autre. Veuillez consulter le manuel de votre appareil photo pour plus d'informations.

Composants de l'unité GPS gp-1

Veuillez consulter l'illustration située sur la couverture interne de ce manuel.

DEL 11 Prise USB. Oeillet de la dragonne (la dragonne est disponible séparément. Vous pouvez utiliser une dragonne de téléphone portable ou d'appareils similaires) Prise d'accessoires pour la télécommande filaire optionnelle MC-DC2. Monture Prise de connexion pour les câbles GP1-CA10 ou GP1-CA90 Adaptateur de courroie GP1-CL1 Cable GP1-CA10 permettant la connexion aux appareils photo possédant une prise de télécommande filaire à dix broches. Câble GP1-CA90 permettant la connexion aux appareils photo munis de prises d'accessoires.

Caracteristiques du gp-1

Connecté à un appareil photo prenant en charge le système GPS, l'unité GPS GP-1 permet d'enregistrer les informations de positionnement des photographies prises (si vous le souhaitez, vous pouvez connecter le câble de télécommande MC-DC2 en option à l'unité GPS GP-1 pour permettre le déclenchement à distance de l'obturateur).

Appareils photo compatibles

Vous pouvez utiliser l'unité GPS GP-1 avec les appareils photos suivants:

Appareil photo	Câble requis
D3, D700, D300, D2X, D2XS, D2HS, D200	GP1-CA10
D90	GP1-CA90

Cable GP1-CA10 pour les prises de télécommande à 10 broches Cable GP1-CA90 pour les prises d'accessoires

Mise en marche et arrêt de l'unité GPS gp-1

L'unité GPS GP-1 ne possède pas d'accumulateur ou de commutateur activé/désactivé : l'appareil photo génère l'intensité. L'unité GPS GP-1 continue à recevoir des données GPS même lorsque l'appareil photo est étêt; pour désactiver l'unité GPS GP-1, déconnectez le câble le reliant à l'appareil photo. Pour plus d'informations, consultez la section « Enregistrement des données GPS » (page 13).

Appareils photo munis de prises de télécommande filaire à dix broches

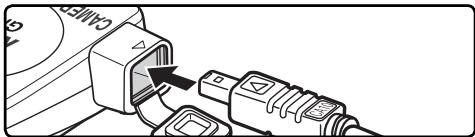

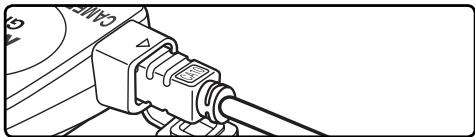

1 Éteignez l'appareil photo. 2 Insérez le câble GP1-CA10 (⑧) dans la prise de connexion (⑥).

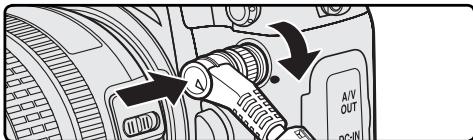

3 Alignez le repère du connecteur au repère situé sur le boîtier de l'appareil photo, puis insérez le connecteur dans la prise de télécommande filaire à dix broches de l'appareil photo et resserrez l'écrou de blocage.

Connexion du câble GP1-CA10 à un appareil photo numérique D3

Appareils photo munis de prises d'accessoires

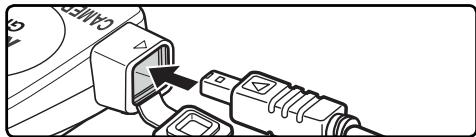

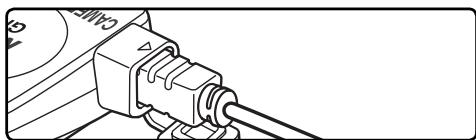

1 Éteignez l'appareil photo. 2 Insérez le câble GP1-CA90 (9) dans la prise de connexion (6).

3 Ouvrez le cache-contacts pour accessoires de l'appareil photo puis insérez le cable GP1-CA90 comme indiqué. Assurez-vous que le connecteur soit positionné correctement; ne forcez pas.

Connexion du câble GP1-CA90

Connexion de la télécommande filaire optionnelle mc-dc2

Il est possible de connecter une télécommande filaire MC-DC2, disponible en option, à la prise accessoires (4) du GP-1 pour permettre le déclenchement à distance de l'obturateur. Assurez-vous que le connecteur soit orienté correctement lorsque vous connectez le câble de télécommande MC-DC2; ne forcez pas.

Décodexion de l'unité GPS gp-1

Éteignez l'appareil photo, déconnectez le câble, puis replacez le boîtier protecteur de la prise à dix broches ou fermez le cache-contacts pour accessoires.

Sur la griffe flash de l'appareil photo

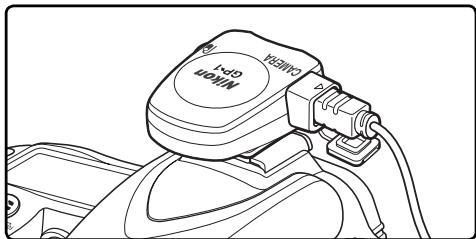

L'unité GPS GP-1 est équipée d'une monture (5) ajustable à la griffe flash de l'appareil photo. Faites glisser l'unité GPS GP-1 sur la griffe flash de l'appareil photo comme indiqué.

Montage de l'unité GPS gp-1 sur la courroie de l'appareil photo

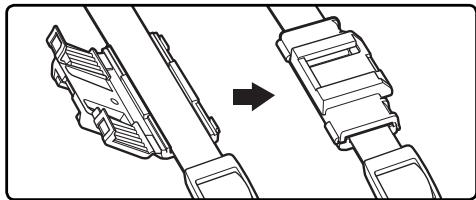

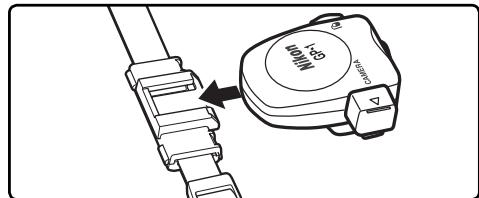

L'adaptateur de courroie (⑦) fourni permet d'attacher l'unité GPS GP-1 à la courroie de l'appareil photo.

Attachez l'adaptateur de courroie comme indiqué. Ne fixez pas l'adaptateur à l'endroit où la courroie est double.

Montez le GP-1 sur la dragonne de l'appareil photo comme indiqué (⑤).

Montage de l'unité GPS gp-1 sur la courroie de l'appareil photo.

Veuillez remarquer que lors du montage de l'unité GPS GP-1 sur la courroie de l'appareil photo, il est possible que l'antenne GPS intégrée soit orientée dans le mauvais sens, diminuant ainsi la qualité du signal.

Connectez l'unité GPS GP-1 (page 7,8) et allumez l'appareil photo. La DEL (①) de l'unité GPS GP-1 s'allume et une icône s'affiche sur l'écran de contrôle sur le haut de l'appareil photo.

DEL

Image (l'illustration)

montre l'écran de contrôle de l'appareil photo numérique D90)

DEL	Icône ⓷	État
Rouge clignotante	Clignotide	Les données GPS ne sont pas enregistrées.
Verte cligno-tante	activée	Trois satellites ont été détectés ; les données GPS sont enregistrées.
activée (verte)		Au moins quatre satellites détectés ; les données GPS sont plus précises.

Le signal GPS

Les données GPS ne seront enregistrées que si l'unité GPS GP-1 a détecté au moins trois satellites. Si le GP-1 ne reçoit pas de signal pendant plus de deux secondes, l'icône disparaît de l'écran de contrôle et l'enregistrement des données GPS s'arrête.

2 Pour visualiser les données GPS, sélectionnez GPS > Position dans le menu de configuration de l'appareil photo (cette option n'est pas disponible avec les appareils photo D2X, D2XS, D2HS et D200). La latitude, la longitude, l'altitude et le temps universel coordonné (UTC) actuels s'affichent (l'exemple ci-dessous montre l'affichage des appareils photo numériques D90).

Temps universel coordonné (UTC)

Le temps universel coordonné (UTC) recouvert par le satellite GPS est enregistré séparément de l'heure fournie par l'horloge de l'appareil photo.

3 Prenez des photographies. chaque photographie sera enregistrée avec ses données GPS.

Si l'option Activer est sélectionnée dans le menu de configuration GPS > Arrêt mesure automatique des appareils photo D3, D700, D300 et D90, le système de mesure d'exposition s'arrête automatiquement après la durée spécifique dans le menu Réglages personnalisés de l'appareil photo. Cela permet de réduire le déchargement de l'accumulateur mais risque d'empêcher l'enregistrement des données GPS si la mesure de l'exposition n'est pas activée immédiatement avant de prendre la photographie. Assurez-vous que l'icône soit affichée avant de photographier. L'unité GPS GP-1 reçoit périodiquement des données GPS alors que l'appareil photo ou les mesures d'exposition sont éteints et que la DEL ne s'allume pas. Si l'unité GPS GP-1 n'est pas utilisée pendant environ trois heures, elle se mettra hors tension.

Lorsqu'un appareil photo D2X, D2XS, D2HS ou D200 est connecté, ou lorsqu'un appareil photo D3, D700, D300 ou D90 est connecté et que l'option Déscentrement est sélectionnée dans le menu GPS > Arrêt mesure automatique, le système de mesure de l'exposition ne sera pas désactivé tant que l'unité GPS GP-1 sera connectée. Éteindre l'appareil photo lorsque vous ne l'utilisez pas réduit le déchargement de l'accumulateur de l'appareil photo.

4 Pour visualiser les données GPS enregistrées avec chaque photographie, appuyez sur le bouton et affichez les photographies au format plein écran. L'affichage des informations de la photographie comporte une page énumérant les données GPS de la photographie actuellement affichée.

Données GPS pour les appareils photo numériques D90

① Latitude ② Longitude ③ Altitude ④ Temps universel coordonné (UTC)

⑤ Nom de l'appareil photo ⑥ Numéro de vue / nombre total d'images

Remarques concernant l'unité GPS gp-1

L'unité GPS GP-1 ne fournit pas le relèvement au compas. Les conditions atmosphériques et géographiques locales peuvent empêcher ou retarder l'acquisition des données GPS. Il est possible que l'unité GPS GP-1 ne reçoive pas de données GPS dans les endroits clos, les sous-terrains, à proximité de bâtiments imposants, d'arbres, ou d'autres objets susceptibles d'obstruer ou de renvoyer les signaux satellite. La position des satellites GPS change constamment et peut empêcher ou retarder l'acquisition des données GPS à certaines heures de la journée. La présence de téléphones portables ou d'autres appareils transmettant des fréquences proches de celles des satellites GPS peuvent également interférer avec l'acquisition des données GPS.

Veuillez remarquer qu’il peut falloir plusieurs minutes à l’unité GPS GP-1 pour recevoir à nouveau un signal si l’unité n’a pas été utilisée pendant une longue période ou si elle a été très éloignée de l’endroit où les dernières données GPS avaient été reçues.

Précautions d'emploi

• Ne faites pas tomber l'appareil : Cet appareil risque de mal fonctionner s'il est soumis à des chocs violents ou à des vibrations.
• Gardez sec : Cet appareil n'est pas résistant à l'eau et risque de mal fonctionner s'il est immergé dans l'eau ou exposé à des sources d'eau.
• Évitez les changements soudains de température : Les changements soudains de température, par exemple sortir d'un bâtiment chauffé en plein hiver, peuvent produire de la condensation à l'intérieur de l'appareil. Pour éviter la formation de condensation, placez l'appareil à l'intérieur d'un étui portable ou d'un sac en plastique avant de l'exposer aux changements brutaux de température.
• Restez à distance des champs magnétiques élevés : N'utilisez pas et ne rangez pas cet appareil à proximité d'équipements produisant des radiations électromagnétiques ou des champs magnétiques. Les équipements qui produisent des charges statiques élevées ou des champs magnétiques, tels que les radio-transmetteurs, peuvent affecter les circuits internes de l'appareil.
• Remarque concernant les appareils électroniques : Dans des cas extrêmement rares, il est possible que l'appareil cesse de fonctionner après avoir reçu une charge statique élevée. Éteignez l'appareil photo puis déconnectez et reconnectez l'unité GPS GP-1. Si l'appareil ne fonctionne toujours pas, contactez votre revendeur ou votre représentant de service/agréé par Nikon.

L'exportation de ce produit doit être autorisée par une autorité générale compétente.

Caracteristiques

Appareils photo compatibles	Appareils photo numériques Nikon D3, D700, D300, D2X, D2XS, D2HS, D200 et D90
Récepteur	Chaînes de repréage : 18 (conformes SBAS)
Temps d'acquisition*	Démarrage à froid : Environ 45 s	Démarrage à chaud : Environ 5 s
Taux de mise à jour	Une fois par seconde
Format des données	NMEA (National Marine Electronics Association) version 2.3 (compatible avec la version 3.01).
Géodésiques	WGS84
Précision GPS*	Horizontal : 10 m RMS
Interfaces	Prises de connexion et prises accessoires, USB
Consommation d'énergie moyenne	180 mW
Température de fonctionnement	0 °C-40 °C
Dimensions (L×H×P)	Environ 45,5×25,5×50 mm
Poids	Environ 24 g
Longueur du cable	Environ 25 cm (GP1-CA10 et GP1-CA90)
Accessoires compatibles	Télécommande filaire MC-DC2 (disponible séparément)	Câble USB UC-E4 (fourni avec les apparêls photo numériques Reflex)

• Sous ciel clair (sans obstacle à proximité)

Connexion de l'unité GPS gp-1 à un ordinateur

Il est possible d'utiliser l'unité GPS GP-1 pour envoyer des données GPS à un ordinateur permettant l'utilisation de logiciels de cartographie et d'autres applications. Connectez le câble USB UC-E4 fourni avec votre appareil photo numérique à la prise USB de l'unité GPS GP-1 (2), puis reliez le câble à l'ordinateur. L'ordinateur fournit le courant. Des programmes de gestion pour Windows XP et Windows Vista, ainsi que des informations supplémentaires concernant l'utilisation de l'unité GPS GP-1 avec un ordinateur, sont disponibles sur le site Internet de Nikon suivant : Pour les utilisateurs residing aux Etats-Unis. : http://www.nikonusa.com/ Pour les utilisateurs residing en Europe et en Afrique : http://www.europe-nikon.com/support Pour les utilisateurs résident en Asie, en Océanie et au Moyen-Orient : http://www.nikon-asia.com//

Si l'unité GPS GP-1 est connectée simultanément à un appareil photo et à un ordinateur, seul l'ordinateur recevra des données GPS.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
