MANUALE UTENTE GP-1 NIKON

Unità GPS GP-1 Manuale d'uso

Per la vostra sicurezza 2

Introduzione. 4

GP-1 e accessori in dotazione 4

Componenti di GP-1 5

Funzionalità di GP-1 5

Fotocamera supportate 6

Accensione e spegnimento di GP-1 6

Collegamento di GP-1. 7

Collegamento del cavo opzionale MC-DC2....9

Come montare GP-1 sulla fotocamera 9

Come registre data GPS 11

Note su GP-1 15

Precauzioni per l'uso. 16

Specifiche tecniche 17

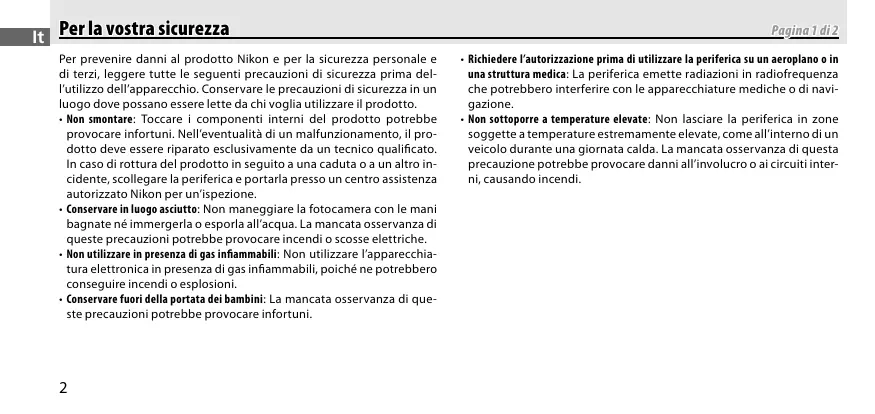

Per prevenir danni al prodotto Nikon e per la sicurezza personale e di terzi, leggere toutes le seguenti precauzioni di sicurezza prima del'utilizzo dell'apparecchio. Conservare le precauzioni di sicurezza in un luogo dove possano esserelette da chi voglia utilizzare il prodotto.

• Non montarè: Toccare i componenti interni del prodotto potrebbe provocare infortuni. Nelleventualità di un malfunzionamento, il prodotto deve essere riparato esclusivement da un technique significato. In caso di rottruta del prodotto in seguito a una caduta o a un'alto incidente, scollegare la periferica e portarla presso un centro assistenza autorizzato Nikon per un'ispezione.
• Conservare in luogo asciutto: Non maneggiare la fotocamera con le mani bagnate ne immergerla o esporla all'acqua. La mancata osservanza di queste precauzioni potrebbe provocare incidi o scosse elettriche.
• Non utilizzato in presenza di gas inflammabili: Non utilizzato l'apparecchiatura elettronica in presenza di gas inflammabili, poiché ne potrebbero conseguire incendi o esplosioni.

• Conservare fuori della portata dei bambini: La mancata osservanza di queste precauzioni potrebse provocare infortuni.

• Richiedere l'autorizzato prima di utilizzare la periferica su un aeroplano o in una struttura medica: La periferica emette radiazioni in radiofrequenza che potrebbero interfere con le apparecchiature mediche o di navigazione.

• Non sottoporre a temperature elevate: Non lasciare la periferica in zone soggete a temperature estreamente elevate, come all'interno di un veicolo durante una giornata calda. La mancata osservanza di esta precauzione potrebbe provocare anni all'involucro o ai circuitti interni, causando incendi.

Avviso per gli utenti europei

Questo symbolo indica che il presente prodotto deve essere smalitto negli appositi contentitori di rifuiti.

Le seguenti struzioni sono rivolte esclusivamente agli utenti di paesi europei:

• Il presente prodotto deve essere smaltito nell'aposto contentire di rifiuti. Non smaltire insieme ai rifiuti domestici.
• Per ulteriori informazioni, vi preghiamo di contattare le autorità locali responsabili dello smaltimento dei rifutti.

Introduzione

Nikon ringrazia per l'acquisto dell'unità GPS GP-1, un accessorio per fotocamere che registra latitudine, longitudine, altitudine e ora di Greenwich (UTC) con leISTA fotografia (per un elenco di fotocamere compatibili,fare riferimento a pagina 6). Assicurarsi di leggere accuramenti the manuale prima dell'utilizzo.

GP-1 e accessori in dotazione

Verificare che la confezione contenga i seguenti articoli:

Unità GPS GP-1
Cavo GP1-CA10 per terminali remoti a dieci poli
Cavo GP1-CA90 per terminali accessori
Adattatore GP1-CL1 per cinghia
Manuale (il presente libretto)
Certificateo garanzia

Terminologia

I nomi delle funzioni differiscono da fotocamera a fotocamera. Per ulteriori dettagli, fare riferimento al manuale della fotocamera.

Componenti di GP-1

Fare riferimento alla figura all'interno della copertina anteriore del manuale.

① LED 11
② Terminale USB 18
③ Occhiello per cinghia (cinghia disponibile separatamente; è possible usare una cinghia per Telefonocellulare o altre simili)
④ Terminale accessorio per cavo di scatto opzionale MC-DC2. 9
⑤ Attacco 9,10
⑥ Terminale di collegamento per GP1-CA10 o GP1-CA90................................7,8
⑦ Adattatore GP1-CL1 per cinghia 10
Cavo GP1-CA10 per collegamento a fotocamere con terminali remoti a dieci poli. 7
Cavo GP1-CA90 per collegamento a fotocamera con terminali accessori. 8

Funzionalità di GP-1

Quando è collegato a una fotocamera che supporta GPS, GP-1 registra le informazioni di locatione con le fotografia (se desiderato, un cavo di scatto opzionale MC-DC2 per il rilascio remoto dell'otturatore più essere collegato attra- versuso GP-1).

Fotocamera supportate

GP-1 più essere utilizzato con le seguenti fotocamere:

Fotocamera	Cavorichiesto
D3, D700, D300, D2X, D2XS, D2HS, D200	GP1-CA10
D90	GP1-CA90

Cavo GP1-CA10 per terminali remoti a dieci poli

Cavo GP1-CA90 per terminali accessory

Accensione e spegnimento di GP-1

GP-1 non è dotato di batteria né di interrupttre on/off: l'alimentazione è fornita alla fotocamera. GP-1 si spelgne solo quando il cavo di collegamento alla fotocamera viene scollegato:anche con fotocamera spenta,GP-1 continua a ricevere dati GPS.Per ulteri informazioni,fare riferimento a "Come registrate dati GPS" (pagina 13).

Fotocamere con terminali remoti a dieci poli

1 Spagnere la fotocamera.

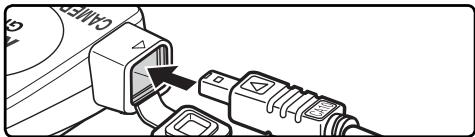

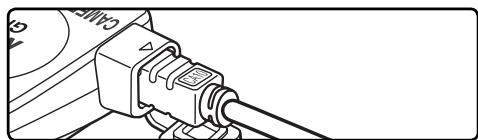

2 Inserire il cavo GP1-CA10 (⑧) nel terminale di collegamento (⑥).

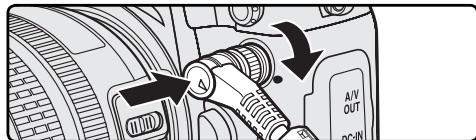

3 Allineare il segno del connettore con il segno del corpo della fotocamera, inseire il connettore a dieci poli nel terminale remoto a dieci poli della fotocamera e serrare il dato di bloccaggio.

Collegamento di GP1-CA10 a una fotocamera digitale D3

Fotocamere con terminali accessori

1 Spagnere la fotocamera.

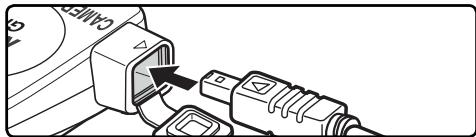

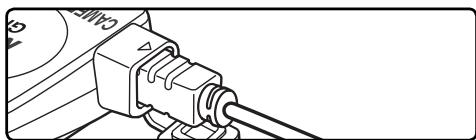

2 Inserire il cavo GP1-CA90 (⑨) nel terminale di collegamento (⑥).

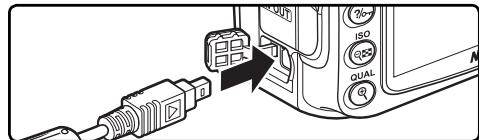

3 Aprire il copricontatti accessorio della fotocamera e inserire GP1-CA90, come illustrato. Assicurarsi che il connettore sa posizionato secondo l'orientamento corretto; non esercitare una pressione eccessiva.

Collegamento di GP1-CA90 a una fotocamera digitale D90

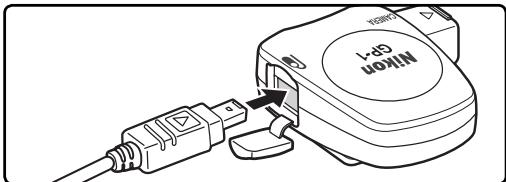

Collegamento del cavo opzionale MC-DC2

Un cavo di scatto opzionale MC-DC2 per il rilascio remotodi dell'otturatore più essere collegato al terminale accessori-di GP-1 (4).Durante il collegamento di MC-DC2,assicurarsi che il connettore via positonzato secondo l'orientamento correcto; non esercitare una pressione excessiva.

Scollegamento di GP-1

Specnere la fotocamera, scollegare il cavo, quando reinstallare il tappo del terminale a dieci poli o chiudere il copriconatti accessorio.

Come montare GP-1 sulla fotocamera

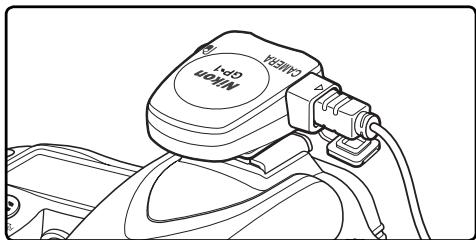

La slitta accessori della fotocamera

GP-1 è dotato di un attacco (⑤) adatto alla slitta accessori della fotocamera. Fare scorrere GP-1 nella slitta accessori della fotocamera come illustrato.

Come montare GP-1 sulla cinghia della fotocamera

L'adattatore (⑦) per la cinghia fornito in dotazione più essere utilizzato per fissare GP-1 alla cinghia della fotocamera.

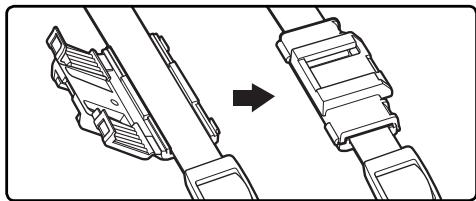

1 Fissare l'adattatore per la cinghia come illustrato. Non fissare l'adattatore nel punto in cui la cinghia è dop-pia.

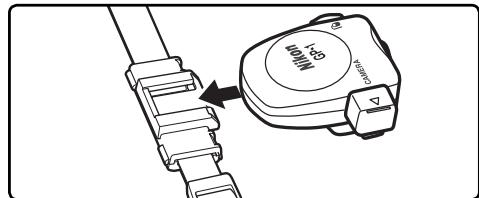

2 Montare GP-1 sulla cinghia della fotocamera come il-lustrato (⑤).

Come montare GP-1 sulla cinghia della fotocamera

Si noti che quando GP-1 è montato sulla cinghia della fotocamera, talvolta l'antenna GPS incorpORA potrebbe non essere posizionata nell'orientamento corretto. Di consegenza, la qualità del segnale potrebbe diminuire.

1 Collegare GP-1 (pagina 7, 8) e accendere la fotocamera. Il LED (①) di GP-1 si accende e un'icona viene visualizzata nel pannello di controllo sulla parte superiore della fotocamera.

LED

Icona (la figura illustra il pannello di controllo della fotocamera digitale D90)

LED	Icona®	Stato
Lampeggia in rosso	Lampeggia	Dati GPS non registrati.
Lampeggia in verde	Acceso	Tre satelliti rilevati; dati GPS registrati.
Acceso (verde)		Quattro o più satelliti rilevati; i dati GPS sono più precisi.

VII segnale GPS

I dati GPS vengono registrati solo se GP-1 è in grado di rilevare tre o più satelliti. Se GP-1 non riceve alcun segnale per essere due secondi, l'icona non viene più visualizzata nel pannello di controllo e non viene registrato alcun dato GPS.

2 Per visualizzare i dati GPS, selezionare GPS > Posizione nel menu impostazioni della fotocamera (questa opzione non è disponibile per le fotocamera D2X, D2XS, D2HS e D200). Vengono visualizzate latitudine, longitudine, altitudine attuali e l'ora di Greenwich (UTC) (l'esempio in basso alla lo schermo delle fotocamera D90).

L'ora di Greenwich (UTC) ricevuta dal satellite GPS è registrata separatamente dall'ora fornita dall'orologio della fotocamera.

3 Scattare fotografie. I dati GPS vengono registrati con agli fotografia.

Disattivazione espositmetro

Se Abilita e selezionato in GPS > Disattivazione esposimetro nel menu impostazioni delle fotocamera D3, D700, D300 e D90, gli esposimetri si spengono automaticamente all'ora specificata nel menu personalizzazioni della fotocamera. Ciò riduce il consumo della batteria ma potrebbe impedire la registrazione dei dati GPS se gli esposimetri non sono attivati subito prima di scattare la foto. Controllare che si presente l'icona prima dello scatto. GP-1 acquisisce periodicamente dati GPS con la fotocamera o gli esposimetri spenti, nonostante il LED non si illumini. Se non viene effettuata alcuna operazione per circa tre ore, GP-1 si spegne.

Se è collegata una fotocamera D2X, D2XS, D2HS o D200 o se è collegata una fotocamera D3, D700, D300 o D90 con Disabilita selezionato in GPS > Disattivazione esposimetro, gli esposimetri non si spengono quando GP-1 è collegato. Il consumo della batteria della fotocamera può essere ridotto spegnendo la fotocamera quando non viene utilizzata.

4 Per visualizzare i dati GPS registrati con agli fotografia, premere il pulsante e visualizzare le fotografia a pieno formato. Lo schermo info Foto contiene una pagina che elenca i dati GPS per la fotografia corrente.

Dati GPS per fotocamere digitali D90

① Latitudine
② Longitudine
③ Altitudine
④ Ora di Greenwich (UTC)

⑤ Nome fotocamera
⑥Numero fotogramma/ numero totale di dato

GP-1 non fornisce l'orientamento bussola. Le condizioni geografiche ed atmssferiche potrebbero impedire o ritardare l'acquisizione dei dati GPS. GP-1 potrebbe non essere in grado di ricevere i dati GPS in luoghi chiusi, sotterranei o nelle vicinanze di grande costruzioni, di alberi o di altri oggetti che bloccano o riflettono i segnali del satellite. Le posizioni dei satelliti GPS cambiano continuamente nel corso del tempo, impedendo o ridardando l'acquisizione dei dati GPS in alcune ore del giorno. La presenza di Telefoni cellulari o di altre periferiche trasmittenti su frequenze vicine a quella dei satelliti GPS potrebbe interferire con l'acquisizione dei dati GPS.

Osservare che GP-1 potrebbe richiedere diversi minuti per acquisire nuovamente un segnale se l'unità è rimasta inutilizzata per un periodo di tempo prolongato o se, dall'ultima ricezione di dati GPS, l'unità è stata spostata di una distanza piuttosto ampia.

Non lasciar cadere: Il prodotto potrebbe registrarare malfunzionamenti se soggetto a forti scosse o vibrazioni.
- Conservare in luogo asciutto: Questo prodotto non è impermeabile e potrebbe registrar malfunzionamenti se immesso o esposto all'accua.
- Evitare improvisi sbalzi di temperatura: Improvisi sbalzi di temperature, come quelli che si verificano entrando e uscendo da un edificio riscaldi durante una giornata fredda, sono provocare la formazione di condensa all'interno della periferica. Per evitare la formazione di condensa, riporre la periferica in una custodia portatile o in una borsa in plastica prima di esporla a improvisi sbalzi di temperatura.
- Conservare lontano da forti campi magnetici: Non utilizzato né riporre la periferica nelle vicinanzi di apparecchiature che generano forti radiazioni elettromagnetiche o campi magnetici. Forti cariche elettrostatiche o campi magnetici prodotti da apparecchiature come radio trasmettitori possono avere un impatto sui circuiti interni del prodotto.
- Nota sulle periferiche elettroniche: In casi di estrema rarità, forti cariche elettrostatiche esterne potrebbero causare l'interruzione del funzionamento della periferica. Spagnere la fotocamera e scollegare e ricollegare GP-1. In caso di prolungato malfunzionamento, contattare il rivenditore o un rappresentante autorizzato Nikon.

L'esportazione di quello prodotto è possibile esclusivamente se autorizzata dalle autorità governative.

Fotocamera supportate	Nikon D3, D700, D300, D2X, D2XS, D2HS, D200 e fotocamere digitali D90
Ricevitore	Canali di tracking: 18 (conforme a SBAS)
Tempo di acquisizione*	Avviamento a freddo: Circa 45 s Avviamento a caldo: Circa 5 s
Velocità di aggiornamento	Una volta al secondo
Formato dati	NMEA (National Marine Electronics Association) versione 2.3 (compatible con la versione 3.01)
Linea geodesica	WGS84
Precisione GPS*	Orizzontale: 10 m RMS
Interfacce	Terminali di collegamento e accessori, USB
Consumo medio energia	180 mW
Temperatura di esercizio	0 °C – 40 °C
Dimensioni (L×A×P)	Circa 45,5×25,5×50 mm
Peso	Circa 24 g
Lunghezza cavo	Circa 25 cm (GP1-CA10 e GP1-CA90)
Accessori compatibili	Cavo di scatto remoto MC-DC2 (acquistabile separatamente) Cavo USB UC-E4 (in dotazione con fotocamera digitali SLR)

• A cielo aperto (nessuna ostruzione nelle vicinanze)

Collegamento di GP-1 a un Computer

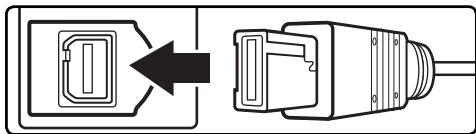

: GP-1 puo fornire dati GPS ad un computer per l'utilizzo in software di mapping ed alte applicazioni. Collegare il cavo USB UC-E4 in dotazione con la fotocamera digitale al terminale USB (2) di GP-1, quando collegare il cavo al computer. L'alimentazione è fornita dal computer. I driver per Windows XP e Windows Vista sono disponibili nei seguenti siti web Nikon, insieme ad altri informazioni sull'utilizzo di GP-1 con un computer:
Per utenti negli Stati Uniti: http://www.nikonusa.com/
Per utenti in Europa e Africa: http://www.europe-nikon.com/support
Per utenti in Asia, Oceania e Medio Oriente: http://www.nikon-asia.com/

: Se GP-1 è collegato contemporaneamente a una fotocamera e a un computer, i dati GPS vengono forniti esclusivamente al computer.

① Latitudine
② Longitudine
③ Altitudine
④ Ora Universala Coordonata (UTC)

⑤ Denumirea aparatuluioto
⑥ Numár cadru/ numár total de imagini

Note privind GP-1
