BEDIENUNGSANLEITUNG GP-1 NIKON

• Inhaltsverzeichnis GPS-Empfänger GP-1 Benutzerhandbuch Zu Ihrer Sicherheit p. 2
• Einleitung p. 4
• De Der GP-1 und das mitgelieferte Zubehör p. 4
• Bestandteile des GP-1 p. 5
• Merkmale des GP-1 p. 5
• Unterstützte Kameras p. 6
• Den GP-1 an- und ausschalten p. 6
• Den GP-1 anschließen p. 7
• Den optionalen MC-DC2 anschließen p. 9
• Den GP-1 auf die Kamera montieren p. 9
• GPS-Daten aufzeichnen p. 11
• Hinweise für den GP-1 p. 15
• Vorsichtsmaßnahmen p. 16
• Spezifikationen p. 17

Um Schäden an Ihrem Nikon-Produkt zu vermeiden sowie Verletzungen zu verhindern, lesen Sie bitte die folgenden Sicherheitshinweise, bevor Sie das Gerät verwenden. Bewahren Sie diese Sicherheitshinweise so auf, dass alle Benutzer des Produktes sie lesen werden.

• Nicht auseinanderbauen: Das Berühren interner Teile des Produkts kann zu Verletzungen führen. Im Falle einer Fehlfunktion sollte das Gerät nur von einem qualifizierten Techniker repariert werden. Falls das Produkt durch Herunterfallen oder einen anderen Unfall aufgebrochen ist, stecken Sie das Gerät ab und lassen Sie es von einem Nikon-Kundendienst-Center überprüfen.
• Trocken halten: Vermeiden Sie den Kontakt mit Wasser und die Bedienung mit nassen Händen. Ein Missachten dieser Vorsichtsmaßnahme kann einen Stromschlag oder einen Brand zur Folge haben.
• Nicht in der Nähe von entflammbaren Gasen benutzen: Die Verwendung elektronischer Geräte in der Nähe von entflammbarem Gas kann zu Explosionen oder Bränden führen.
• Von Kindern fernhalten: Ein Missachten dieser Vorsichtsmaßnahme kann zu Verletzungen führen.
• Vor der Nutzung in Flugzeugen oder medizinischen Einrichtungen um Erlaubnis fragen: Dieses Gerät sendet hochfrequente Strahlung aus, die Navigationsinstrumente oder medizinische Ausrüstung stören kann.

• Keinen hohen Temperaturen aussetzen: Lassen Sie das Gerät nicht an Orten liegen, wo es extrem hohen Temperaturen ausgesetzt sein könnte, beispielsweise an einem heißen Tag in einem geschlossenen Fahrzeug. Ein Missachten dieser Vorsichtsmaßnahme kann zu Schäden am Gehäuse oder den internen Schaltkreisen führen. Dies kann Brände verursachen. Zu Ihrer Sicherheit Seite 2 von 2 Hinweis für Kunden in Europa Durch dieses Symbol wird angezeigt, dass dieses Produkt getrennt entsorgt werden muss. Folgendes gilt für Verbraucher in europäischen Ländern:
• Dieses Produkt muss an einer geeigneten Sammelstelle separat entsorgt werden. Eine Entsorgung über den Hausmüll ist unzulässig.
• Weitere Informationen erhalten Sie bei Ihrem Fachhändler oder bei den für die Abfallentsorgung zuständigen Behörden bzw. Unternehmen.

Einleitung Vielen Dank für den Kauf des GP-1. Dieser GPS-Empfänger De ist ein Kamerazusatz, der den Breiten- und Längengrad, die Höhe sowie die Weltzeit (UTC) Ihrer Fotos aufzeichnet (Eine Liste mit kompatiblen Kameras befindet sich auf Seite 6). Bitte lesen Sie dieses Handbuch vor der Benutzung sorgfältig. D Terminologie Die Funktionsbezeichnungen können sich von Kamera zu Kamera unterscheiden. Für weitere Informationen ziehen Sie bitte das Handbuch Ihrer Kamera hinzu.

• Der GP-1 und das mitgelieferte Zubehör Überprüfen Sie, ob die Packung die folgenden Teile enthält: ❑ GPS-Empfänger GP-1 ❑ GP1-CA10-Kabel für 10-poligen Anschluss ❑ GP1-CA90-Kabel für Zubehöranschluss ❑ GP1-CL1-Trageriemen-Adapter ❑ Handbuch (dieses Heft) ❑ Garantie Bestandteile des GP-1 Merkmale des GP-1 Siehe Grafik auf der Innenseite des Handbuchdeckblatts. 햲 LED p. 11
• 햳 USB-Anschluss p. 18
• 햴 Öse für Trageriemen (Trageriemen ist separat erhältlich; verwenden Sie den Trageriemen ihres Mobiltelefons oder einen ähnlichen Riemen) 햵 Zubehöranschluss für den optionalen Kabelfernauslöser MC-DC2 p. 9
• 햶 Objektivanschluss p. 9
• , 10 햷 Anschlusspol für GP1-CA10 oder GP1-CA90 p. 7
• , 8 햸 GP1-CL1-Trageriemen-Adapter p. 10
• 햹 GP1-CA10-Kabel für die Verbindung zu Kameras mit 10-poligem Anschluss p. 7
• 햺 GP1-CA90 für die Verbindung zu Kameras mit Zubehöranschluss Sobald der GP-1 an eine Kamera angeschlossen wird, die GPS unterstützt, zeichnet er Ortsinformationen zu den De Fotos auf (falls gewünscht, kann optional der Kabelfernauslöser MC-DC2 über den GP-1 angeschlossen werden). p. 8

Unterstützte Kameras Den GP-1 an- und ausschalten Der GP-1 kann mit folgenden Kameras benutzt werden: Der GP-1 besitzt keinen Akku oder An/Aus-Schalter: Die Stromversorgung erfolgt über die Kamera. Der GP-1 schaltet sich nur ab, wenn das Verbindungskabel zur Kamera getrennt wird. Selbst wenn die Kamera abgeschaltet ist, empfängt der GP-1 weiter GPS-Daten. Für weitere Informationen, siehe »GPS-Daten aufzeichnen« (Seite 13).

Kamera D3, D700, D300, D2X, D2XS, D2HS, D200 D90 GP1-CA10-Kabel für 10-poligen Anschluss

Benötigtes Kabel GP1-CA10 GP1-CA90 GP1-CA90-Kabel für Zubehöranschluss Den GP-1 anschließen Kameras mit 10-poligem Anschluss

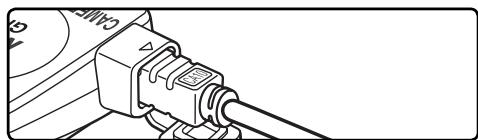

Schalten Sie die Kamera aus. Stecken Sie das Kabel GP1-CA10 (햹) in den Anschlusspol (햷). Seite 1 von 2

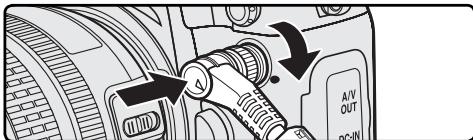

Richten Sie die Markierung des Steckers an der Markierung des Kameragehäuses aus. Stecken Sie den De 10-poligen Stecker in den 10-poligen Anschluss und befestigen Sie die Sicherungsmutter. Das GP1-CA10 an eine D3-Digitalkamera anschließen

Den GP-1 anschließen Kameras mit Zubehöranschluss

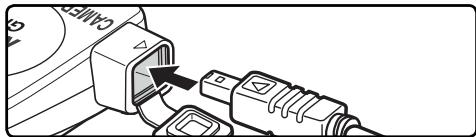

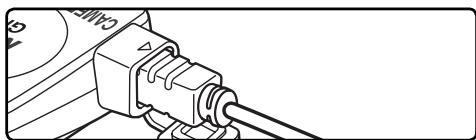

Schalten Sie die Kamera aus. Stecken Sie das Kabel GP1-CA90 (햺) in den Anschlusspol (햷). Seite 2 von 2

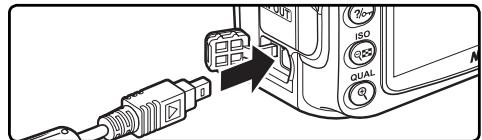

Öffnen Sie den Deckel des Zubehöranschlusses und verbinden Sie das GP1-CA90 wie abgebildet. Achten Sie auf die richtige Ausrichtung des Steckers und wenden Sie keine Gewalt an. Das GP1-CA90 an eine D90 anschließen

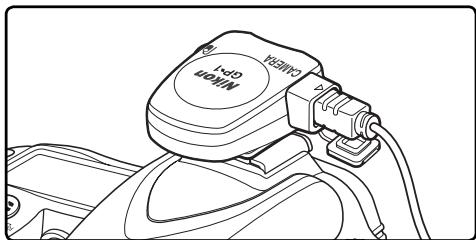

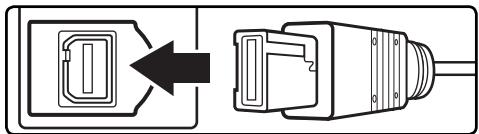

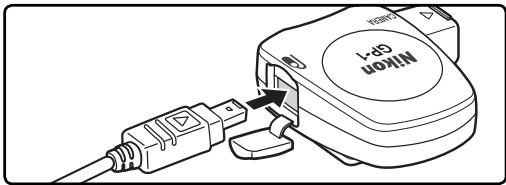

Den optionalen MC-DC2 anschließen Den GP-1 auf die Kamera montieren Der optionale Kabelfernauslöser MC-DC2 kann über den Zubehöranschluss des GP-1 angeschlossen werden (햵). Achten Sie auf die richtige Ausrichtung des Steckers, wenn sie den MC-DC2 anschließen. Wenden Sie keine Gewalt an. Der Kamera-Zubehörschuh Seite 1 von 2 Der GP-1 besitzt einen Objektivanschluss (햶), der auf den De Zubehörschuh passt. Schieben Sie den GP-1 auf den Zubehörschuh der Kamera wie abgebildet. D Den GP-1 abstecken Schalten Sie die Kamera aus und entfernen Sie das Kabel. Setzen Sie den Deckel wieder auf den 10-poligen Anschluss oder schließen sie die Anschlussabdeckung des Zubehöranschlusses.

Den GP-1 auf die Kamera montieren Den GP-1 am Trageriemen befestigen De Mit dem mitgelieferten Trageriemen-Adapter (햸) kann Seite 2 von 2

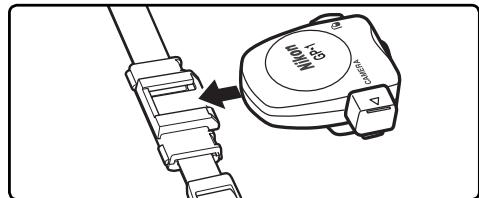

Befestigen Sie den GP-1 am Trageriemen der Kamera wie abgebildet (햶). der GP-1 am Trageriemen der Kamera befestigt werden.

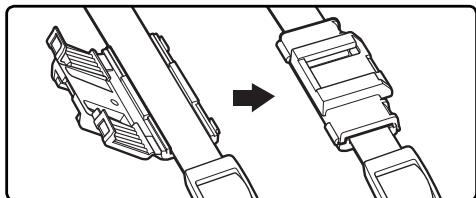

Befestigen Sie den Adapter wie abgebildet. Bitte bringen Sie den Adapter nicht an den doppelt liegenden Stellen des Trageriemens an. D Den GP-1 am Trageriemen befestigen Die integrierte GPS-Antenne kann manchmal falsch ausgerichtet sein, wenn der GP-1 am Trageriemen befestigt ist. Die Signalqualität kann dadurch beeinträchtigt werden.

GPS-Daten aufzeichnen

Seite 1 von 4 Verbinden sie den GP-1 (Seite 7, 8) mit der Kamera an und schalten Sie diese an. Die LED (햲) der GP-1 leuchtet auf und auf dem oberen Display der Kamera wird ein O-Symbol angezeigt. LED O -Symbol Blinkt rot Blinkt Blinkt grün Ein Ein (grün) LED O -Symbol (Die Grafik zeigt das Display einer D90-Digitalkamera) Status GPS-Daten werden nicht aufgezeichnet. Drei Satelliten gefunden. GPSDaten aufgezeichnet. Vier oder mehr Satelliten gefunden; Höhere Genauigkeit der GPS-Daten. D Das GPS-Signal GPS-Daten werden nur aufgezeichnet, wenn der GP-1 drei oder mehr Satelliten empfangen kann. Wenn der GP-1 für mehr als zwei Sekunden keine Signale mehr empfängt, wird das O-Symbol nicht mehr auf dem Display angezeigt und keine GPS-Daten mehr aufgezeichnet.

GPS-Daten aufzeichnen

D Weltzeit (UTC) Die vom GPS-Satellit empfangene Weltzeit (UTC) wird unabhängig von der Kamerauhrzeit aufgezeichnet.

Seite 2 von 4 Um die GPS-Daten anzuzeigen, wählen Sie unter GPS im Systemmenü der Kamera Position (Diese Option ist für die Modelle D2X, D2XS, D2HS und D200 nicht verfügbar). Der aktuelle Längen- und Breitengrad, die Höhe sowie die Weltzeit (UTC) werden eingeblendet (das Beispiel unten zeigt das Display einer D90 Digitalkamera). GPS-Daten aufzeichnen

Seite 3 von 4 Fotos aufnehmen. Die GPS-Daten werden mit jedem Foto aufgezeichnet.

D Ruhezustand Sollte im Systemmenü der D3, D700, D300 oder D90 unter GPS > Ruhezustand der Befehl Aktivieren gewählt sein, schaltet sich der Belichtungsmesser nach der im Menü »Individualfunktionen« eingestellten Zeit automatisch ab. Dies kann den Akku-Verbrauch reduzieren, aber auch die Aufzeichnung der GPS-Daten verhindern, falls das Belichtungsmesssystem nicht aktiviert ist kurz bevor das Bild gemacht wird. Überprüfen Sie vor der Aufnahme, ob das O-Symbol angezeigt wird. Selbst bei ausgeschalteter Kamera oder Belichtungsmesser fragt der GP-1 periodisch GPS-Daten ab, auch wenn die LED nicht leuchtet. Nach circa drei Stunden ohne Tätigkeit schaltet sich der GP-1 selbst aus. Beim Anschluss mit den Kameramodellen D2X, D2XS, D2HS oder D200 schalten sich die Belichtungsmesssysteme nicht ab, solange der GP-1 angeschlossen ist. Gleiches gilt für die Kameras D3, D700, D300 oder D90 bei denen GPS > Ruhezustand Deaktivieren, gewählt ist. Der Akku-Verbrauch kann reduziert werden, indem die Kamera abgeschaltet wird, während sie nicht in Benutzung ist.

GPS-Daten aufzeichnen

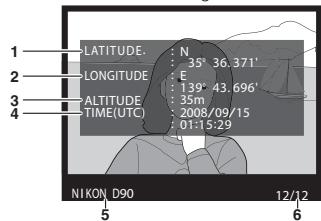

Seite 4 von 4 Um die aufgezeichneten GPS-Daten anzuzeigen, drücken Sie die Taste K und öffnen Sie das Bild in voller Größe. Die Bildinformationen enthalten eine Seite mit den GPS-Daten des aktuellen Fotos. GPS-Daten für D90-Digitalkameras

Breitengrad Längengrad Höhe Weltzeit (UTC)

햶 Kameraname 햷 Bildnummer/ Anzahl Bilder insgesamt Hinweise für den GP-1 Der GP-1 liefert keine Kompasspeilung. Örtliche geografische und Wetterbedingungen können die Abfrage von GPS-Daten verzögern oder verhindern. Innerhalb von Gebäuden, unter der Erde oder in der Nähe großer Bauten, Bäu- De me oder anderer Objekte, die die Satellitensignale blockieren oder reflektieren, kann der GP-1 möglicherweise keine GPS-Daten empfangen. Da sich die Positionen der GPS-Satelliten permanent ändern, ist die Erfassung von GPS-Daten zu bestimmten Tageszeiten nicht oder nur verzögert möglich. Auch die Nähe zu Mobiltelefonen oder anderen Geräten, deren Sendefrequenzen sich in der Nähe der GPS-Satellitenfrequenzen befinden, kann die Erfassung der GPS-Daten stören. Achten Sie darauf, dass der GP-1 einige Minuten zum Empfangen des Signals braucht, wenn das Gerät längere Zeit nicht benutzt oder seit dem letzten Empfang der GPS-Daten über längere Strecke transportiert wurde.

• Nicht fallen lassen: Das Produkt könnte beschädigt werden, falls es starken Stößen oder Erschütterungen ausgesetzt wird.
• Trocken halten: Dieses Produkt ist nicht wasserdicht und könnte beschädigt werden, falls es in Wasser getaucht wird oder mit Wasser in Kontakt kommt.
• Plötzliche Veränderungen der Umgebungstemperatur vermeiden: Plötzliche Veränderungen der Umgebungstemperatur, wie sie beim Betreten oder Verlassen eines beheizten Gebäudes an einem kalten Tag auftreten, können Kondensation im Inneren des Geräts verursachen. Bevor Sie das Gerät solchen Veränderungen der Umgebungstemperatur aussetzen, verpacken Sie es in eine Transporthülle oder eine Plastiktüte. Dies kann Kondensation verhindern.
• Von starken Magnetfeldern fernhalten: Lagern oder benutzen Sie das Gerät nicht in der Nähe von Orten, an denen es elektromagnetischer Strahlung oder Magnetfeldern ausgesetzt ist. Starke statische Ladungen oder magnetische Felder, wie sie von Geräten wie Radios erzeugt werden, können die internen Schaltkreise des Produkts beeinflussen.
• Hinweis für elektronische Geräte: In seltenen Fällen kann eine starke statische Aufladung den Betrieb des Geräts unterbrechen. Schalten Sie dann die Kamera aus und stecken Sie den GP-1 aus und wieder ein. Sollte es weiter zu Funktionsstörungen kommen, kontaktieren Sie Ihren Händler oder den Nikon-Kundendienst. Dieses Produkt darf nicht ohne die Genehmigung der dafür zuständigen Regierungsstellen exportiert werden.

Spezifikationen Unterstützte Kameras Empfänger Erfassungszeit* Aktualisierungsrate Metadatenformat Geodäte GPS-Genauigkeit * Schnittstellen Durchschnittlicher Stromverbrauch Betriebstemperatur Abmessungen (B × H × T) Gewicht Kabellänge Kompatibles Zubehör Nikon Digitalkameras D3, D700, D300, D2X, D2XS, D2HS, D200, und D90 Verfolgungskanäle: 18 (SBAS kompatibel) Kaltstart: ca. 45 s Warmstart: ca. 5 s Einmal pro Sekunde Nach NMEA (National Marine Electronics Association) Version 2.3 (kompatibel mit Version 3.01). WGS84 Horizontal: 10 m RMS Verbindungs- und Zubehöranschluss, USB 180 mW 0 °C – 40 °C ca. 45,5 × 25,5 × 50 mm ca. 24 g ca. 25 cm (GP1-CA10 und GP1-CA90) AV-/USB-Kabel UC-E4 (im Lieferumfang von SpiegelrefKabelfernauslöser MC-DC2 (separat erhältlich) lexkameras enthalten)

• Unter freiem Himmel (keine Hindernisse in der Nähe)

Den GP-1 an einen Computer anschließen Der GP-1 kann GPS-Daten zur Verwendung in Kartierungssoftware oder anderen Programmen an einen Computer liefern. Schließen Sie das mitgelieferte AV-/USB- Kabel UC-E4 am USB- Anschluss (햳) des GP-1 an und verbinden Sie es mit Ihrem Computer. Die Stromversorgung erfolgt über den Computer. Treiber für Windows XP und Windows Vista sind, zusammen mit weiteren Informationen zur Benutzung des GP-1 mit einem Computer, auf folgender Nikon-Webseite erhältlich: http://www.europe-nikon.com/support Ist der GP-1 gleichzeitig mit einer Kamera und einem Computer verbunden, werden die GPS-Daten nur an den Computer übertragen.
