BRUKSANVISNING BDS 43DUO C Kärcher

Miljobeskyttelse DA 1

Garanti DA 1

Bestemmelsesmaessig anvendel

se DA 1

Henvisertil en mulig farlig situation,der kan fore til materiel skade.

Risiko for ulykke hvis kontrolleen over maskinen tabes. Kontakt "Børste-omdrejningstal" mA kun trykkes med standset motor.

Sætte kontakten "Børste-omdrejningsstal" til det ønskede omdrejningstal: LO: 150 omdrejninger per minut HI: 300 omdrejninger per minut

Taend for maskinen

BEMERK

Til venstre: Tryk grebet ned.
-Til hojre: Loft grebet.

Rensning

Smør rensemiddeloplosnig pa gulvet eller tryk pa doseringsgrep pa rengo-ringsmiddeltank (option).
Skub maskinen over den flade, som skal renses.
Gentag proceduren ved stærke tilsmudsninger.
Fjern derefter snavsevandet med en vadsuger aller en klud.

Ud-af-drifttagning

Pleje og vedligeholdelse

△FARE

Tilbehør og reservedele

Informationer om tilbehør og reservationele findes www.kaercher.com

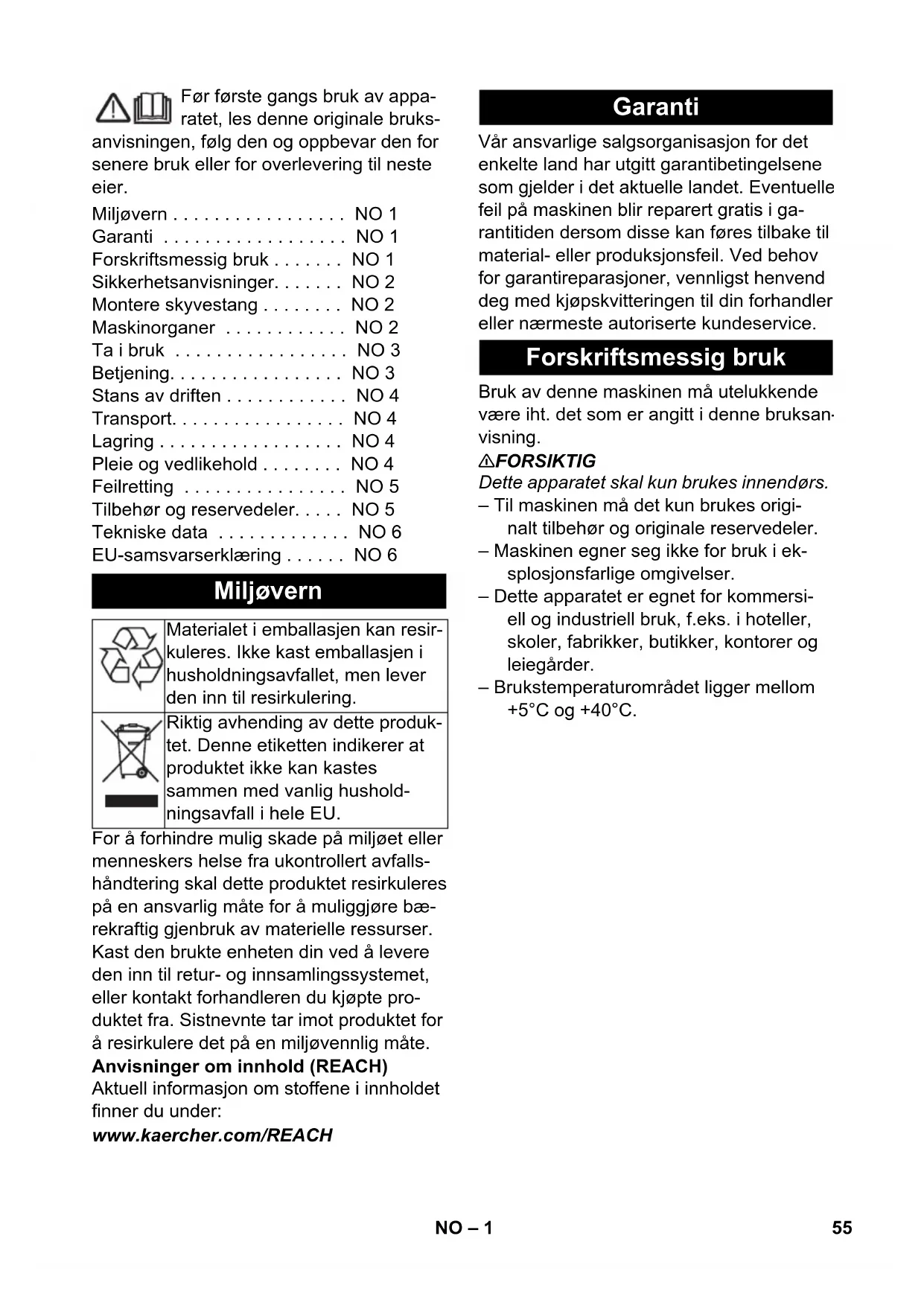

Før forste gangs bruk av apparatet, les dette originale braeks

anvisningen, følg den og oppbevar den for senere bruk eller for overlevering til;neste eier.

Miljøvern. NO 1

Garanti . NO 1

Forskraftsmessig bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sikkerhetsanvisninger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Montere skyvestang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Maskinorganer . NO 2

Ta i bruk NO 3

Betjening. NO 3

Stans av driften. NO 4

Transport. NO 4

Lagring . NO 4

Pleie og vedlikehold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Feilretting NO5

Tilbehør og reservedeler. . . . . NO 5

Tekniske data NO 6

EU-samsvarserklaering . . . . . . NO 6

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Riktig avhending av dette produktet. Denne etiketten indikerer at produitet ikke kan kastes sammen med vanlig husholdningsavfall i—hele EU.

For a forhindre mulig skade pa miljoget ellernennsken helse fra ukontrollert avfallshandtering skal dette produktet resirkulerespa en ansvarlig mate for a muliggjore baerekraftig gjenbruk av materielle dessurser. Kast den bruke encheten din ved a levereden inn til retur- og innsamlingssystemet,ellerkontakt forhandleren du kjopte produktet fra.Sistnevnte tar imot produktet fora resirkulere det pa en miljovennlig mate.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom dette kan fores tilbake til material-llerproduksjonsfeit. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Forskriftsmessig bruk

Bruk av delle maskinen ma utelukkende vare ih. det som er angitt i donne braksanvisning.

△FORSIKTIG

Dette apparatet skal kun brukes innendors.

• Til maskinen må det kun brukes origi-nalt tilbehør og originale reservedeler.
• Maskinen egner seg ikke for bruk i eksplosjonsfarlige omgivelser.
• Dette apparatet er egnet for kommersiell og industriell bruk, f.eks. i hoteller, skoler, fabrikker, butikker, kontorer og leiegårder.
• Brukstemperaturområdet ligger mellom +5^ og +40^ .

Før maskinen tas i bruk forffe gang, mbruker lese noye gjennom donne bra克斯anvisingen og falgge vedlagte sikkerhetsanvisninger for singeldiskmaskiner nr. 5.956-659 og folg de.

Risikotrinn

△FARE

Anvising om en umiddelbar truende fare som kan.fore til store persorskader aller til død.

ADVARSEL

Anvisning om en mulig farlig situasjon som kan.fore til store personskader eller til død.

△FORSIKTIG

Anvisning om en mulig farlig situasjon som kan fore til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan.fore til materielle skader.

Sikkerhetsinnretninger

Sikkerhetsinnretninger er beregnet for a beskytteBrukeren og ma ikke settes ut av drift eller omgås.

Låsing

Forhindrer at encheten slas pa utilsiktet. Sla pa encheten ved a trykke pa utloserknappen og deretter pa AV-/PÅ-bryteren.

Montere skyvestang

Før maskinen tas i bruk ma skyvestangen monteres som vist, og maskinen ma kobles til strømmen.

Figur se omsgasside

Maskinorganer

Enhetsillustrasjonen viser encheten BDS 43/150 C Classic. BDS 43 / Duo C-enheten avviker noe fra dette.

1 Medbringer, skivebørste / pad-drivskive
2 Kost / polster driverplate
3 Doseringshendel rengjøringsmiddelløsning (ekstrautstyr)
4 PÄ/AV-bryter
5 Kabelkroker
6 Apneknapp
7 Händtak
8 Hendel skråstillingsregulering
9 Sikring børstedrift
10 Stikkontakt for tilbehør
11 Rengjoringsmiddeltank (tilleggsutstyr)
12 Motorhus
13 Børstehastighetsbryter (bare BDS 43 / Duo C)

Fare for skade fra elektrisk støt.
- Ikke kjo r over strmkanelen.

△FARE

Fare for personskade!

Vennligst velg korrekt tilbehør til din rengjø-ringsoppgave.

Trekk ut stopselet fra veggkontakten.
Trekki hendel for regulering av skrastilling.
Drei handtaket foran i vertical stilling.
Slipp opp hendelen for regulering av skrastilling.
Tipp apparatusetbakover.

Skivebørste/drivskive settes på medbringeren og dreies mot klokka.

Fylle rengjøringsmiddeltank (tilleggsutstyr)

ADVARSEL

Fare for skade. Det mA kun brukes anbefalt rengjøringsmiddel. Brukeren bærer selv risiko for driftssikkerhet og ulykkesfare ved bruk av andre rengjøringsmidler.

Det ma kun brukes rengjøringsmidler som er frie for lsemidler, saltsyre og andre syrer.

Tilsett rengjøringsvæske i rengjørings-middeltanken.

Betjening

ADVARSEL

Fare for personskade! Bruk av maskinen krever øvelse.

-Forsikre deg om at det ikke er noen hindringer i området som skal rengjøres.
- Kontroller at underlaget er egnet.
- Handteringen blir vanskelig ved ujevnt aller ru overflater.

Stille inn arbeidsposisjonen for handtaket

ADVARSEL

Fare for ulykker ved tap av kontrollen over maskinen. Handtak ma kun justeres nar motoren er koblet ut.

Trekki hendel for regulering av skrastil ling.
Sving handtaket i en behagelig stilling.
Slipp opp hendelen for regulating av skrastilling.

Velg børstehastighet (bare BDS 43 / Duo C)

ADVARSEL

Fare for ulykke dersom du mister kontrollen over maskinen. Bruk bryteren for borstetur-tall bare när maskinen star i ro.

Sett bryteren for børsteturtall til onsket turtall:

LO: 150 omdreininger pr. minutt
HI: 300 omdreininger pr. minutt

Slå apparatuset på

OBS

Fare for skade pa gulvbelegget. La ikke maskinen gå pa samme sted.

Sett stöpselet i en veggkontakt.
Juster handtaket til ønsket arbeidsstilling. Se kapittel «Justere handtakets arbeidsstilling».
Hold handtaket fast med begge hender.
Trykk pa utlserknappen og hold den nede.
Trykk PAA/AV-bryter.

→ Slipp lasetasten.
Slipp AV-/PÅ-bryteren for Å avbryte operasjonen.

Styr i riktig retning

• Venstre: Trykk ned handtaket.
• Høyre: Løfthandtaket.

Rengjøring

Pafor rengjoringsmiddel pa gulvet, ellbruk doseringshendel for rengjorings-middel (tilleggsutstyr).
Beveg apparatet over flaten som skal rengjores.
Ved sterk tilsmussing, gjenta behandlingen.
Fjern til slutt skitent vann med en vatsuger aller en klut.

Stans av driften

Trekk ut stopselet fra veggkontakten.

Trekk i hendel for regulering av skråstil ling.
Sett handtaket i loddrett stilling.
→ Slipp opp hendelen for regulering av skrastilling.
Rengjøringsmiddeltank (tilleggsutstyr) tas av og ikke anvendt rengjøringsmiddel kastes.
Surr nettkabelen rundt kabelkrokene.
Spyl rengjøringsmiddeltank (tilleggsut-styr) med rent vann.
Sett apparatuset i parkeringsstilling.
Ta av drivskive/skivebørste.
Rengjør huset med en fuktig klut.

Transport

△FORSIKTIG

Fare for personskade og materiell skade!

Pass på vekten av apparatet ved transport.

Trekk i hendel for regulering av skråstil ling.
Sett handtaket i loddrett stilling.
→ Slipp opp hendelen for regulering av skråstilling.
Vipp maskinen bakover til transportstilling og kjør det tilBruksstedet.
Ved transport i kjoretøyer skal apparatet sikres mot a skli eller velte etter de til enhver tid gjeldende regler.

Lagring

△FORSIKTIG

Fare for personskade og materiell skade! Pass på vekten av apparatet ved lagring.

Sett apparatuset i parkeringsstilling.
Oppbevar maskinen i et tort, frostsik-kert rom.

Pleie og vedlikehold

△FARE

Fare for personskader. Før alt arbeide pa apparatet skal strømkabelen trekkes ut.

Spyl tilsmussede skivebørster med vann.
Vask tilsmussede pads ved maks 60 °C.
Rengjør huset med en fuktig klut.
Kontroller strømkabelen for skader.

Feilretting

△FARE

Fare for personskader. Før alt arbeide pa apparatet skal stromkabelen trekkes ut. Dersom det oppstar feil som ikke kan utbedres ved hjelp av@email, vennligst ring serviceavdeling.

Feil Retting
Utilstrek-kelig ren-gjøringsef-keit	Vask tilsmussede pads ved maks 60 °C.
	Erstatt utslitte skivebørster/ pads.
	Spyl tilsmussede skivebørster med vann
	Kontroller at ørste/pad og ren-gjøringsmiddel er egnet for bruken.
Apparatet vbrerer kraftig	Kontroller at skivebørste/pad sitter korrekt.
	Kontroller pad-festing.
	Plasser händtaket lavere.
Puten (pad) drei-er seg ikke	Tilbakestill sikring på ørste-drift.
	Kontroller om ørste/pad blok-kes av fremmedlegemer, fjern fremmedlegemer,hvis nødvendig.

Tilbehør og reservationeder

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av maskinen.

Informasjon om tilbehør og reservationeder finner du på www.kaercher.com.

Betegnelse Bestillings-	nr.
Drivplate BDS 43/150 C 6.36	9-899.0
Drivplate BDS 43 / Duo C 6.3	69-901.0
Skurebørste (rød) 6.369-895	0
Skivebørste, hard (svart) 6.3	69-898.0
Sjampobørste, medium myk (hvit/blå)	6.369-896.0
Poleringsbørste 6.369-897.0
Polerpad 6.371-149.0
Pute, mikrofiber, sett (5x) 6.9	05-526.0
Diamantpute, grov (hvit), sett (5x)	6.371-256.0
Diamantpute, medium (gul), sett (5x)	6.371-257.0
Diamantpute, fin (grønn), sett (5x)	6.371-238.0
Pute, melamin (grå/hvit), sett (2x)	6.371-023.0
Pute, myk (hvit), sett (5x) 6.3	69-469.0
Pute, medium (rød), sett (5x)	6.369-470.0
Pute, middels hard (grønn), sett (5x)	6.369-472.0
Pute, hard (svart), sett (5x) 6	369-473.0
Vanntank komplett	9.753-058.0
Tilfør sett ekstra vekt 2.642-8	02.0

Tekniske data

		BDP 43/150 C	BDS 43/Duo C
Strømtilkobling
Nettspenning V 220-240
Frekvens Hz 50
Effektbruk, maks. W	1500 1	800
Beskyttemsetype IPX4
Beskyttemsesklasse I
Stikkontakt Maksnytteeffekt	W 500	1800
Maks. tillatt nettim-pedanse	Ohm 0,433
Børste/pad
Diameter mm 430
Turtall o/min. 150	150/		300
Børstetrykk	N/cm2	0,30
Mål og vekt
Vekt (uten tilbehør)	kg	43	42
Lengde	mm 590
Bredde	mm 430
Høyde	mm	1180
Underkjøringshøyde	mm	90	125/370
Kabellengde	m	15
Innhold rengjørings-middeltank(Valgmulighet)	I	12
Registrende verdier hetter EN 60335-2-67
Svingningsverdi	m/s2	<2,5
Usikkerhet K	m/s2	1,5
Støytrykksnivå LpA	dB(A)	66,3
Usikkerhet KpA	dB(A)	2
Støyeffektnivå LwA+usikkerhet KwA	dB(A)	84

EU-samsvarserklæring

Vi erklærhermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til bade design, konstruksjon og type markedsfort av oss. Vedendringer på maskinen som er utfort uten vart samtykke, misterijke erklæringensin gyldighet.

Produkt: Rengjøringsmaskin til gulv

Type: 1.291-xxx

Anvendte nasjonale normer

Undertegnede handler på vegne av og med fullmakt fra styret.

Ansvarlig fordokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG
