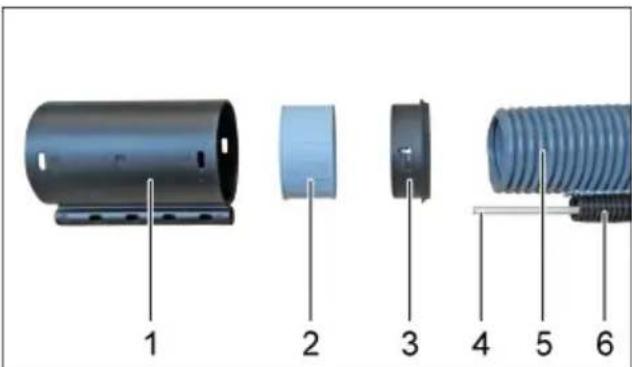

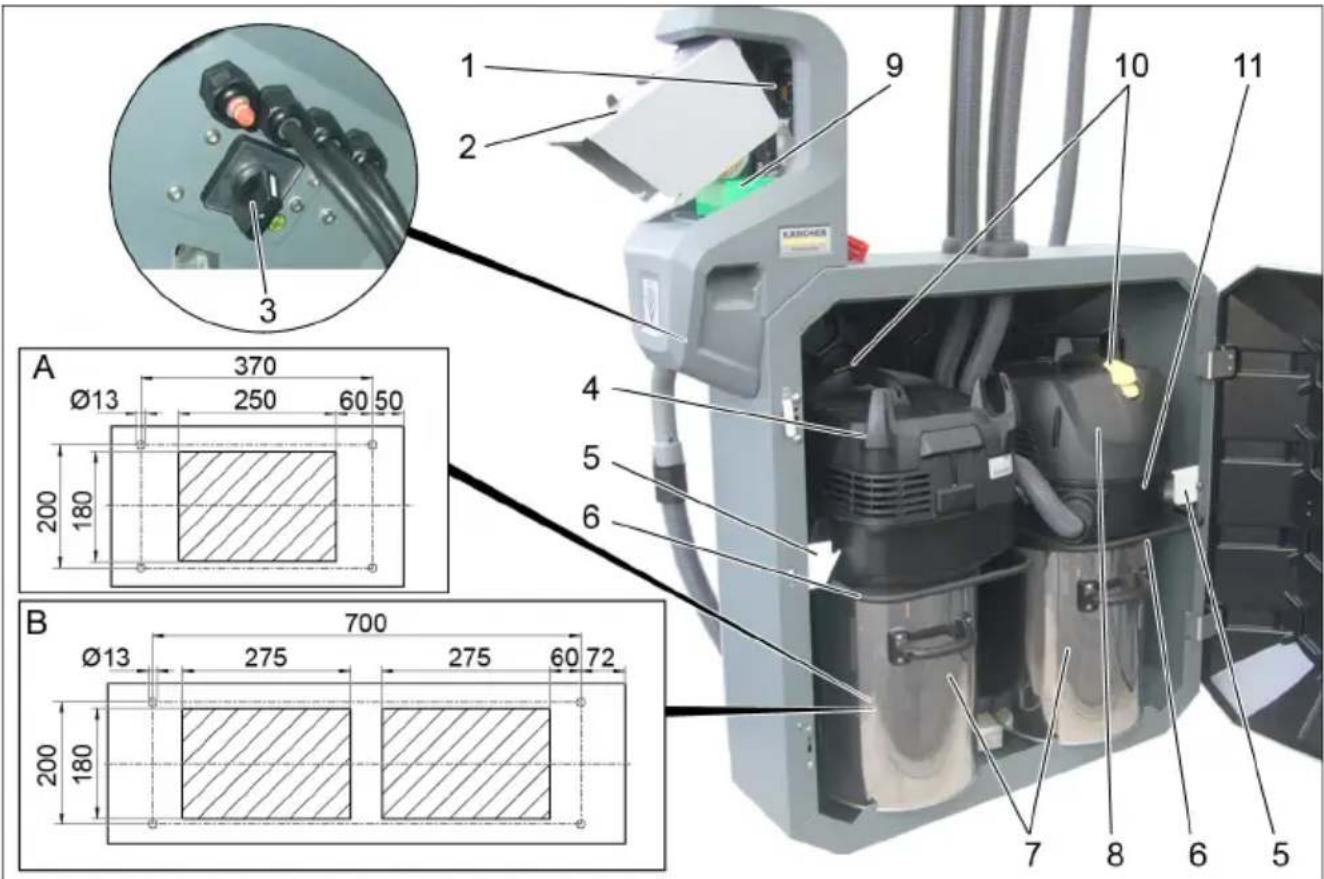

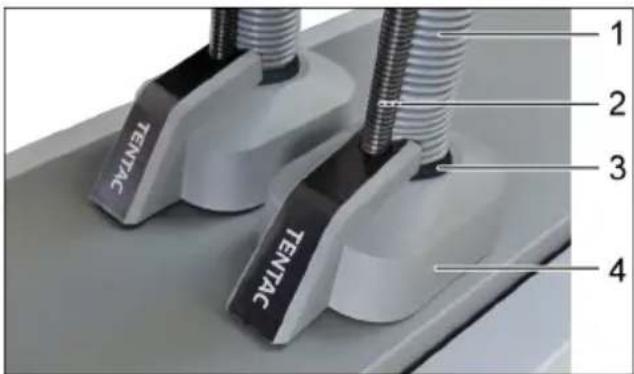

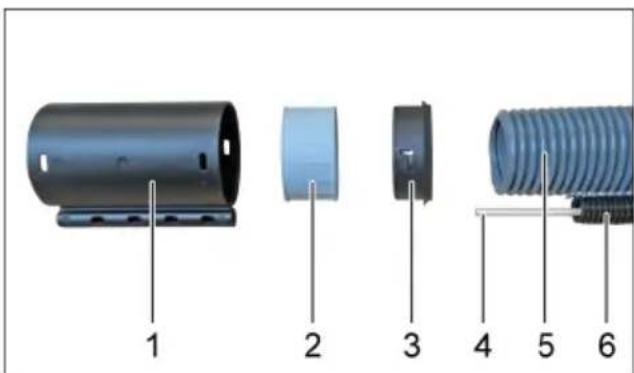

BRUKSANVISNING SB VC 2 Kärcher

Chairman of the Board of Management Director Regulatory Affairs & Certification 139DA– 1 Før første gangs bruk av appa- ratet, les denne originale bruks- anvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier. – Det er tvingende nødvendig å lese sik- kerhetsinstruksene nr. 5.956-249.0 før maskinen settes i drift! – Hvis bruksanvisningen og sikkerhets- anvisningene ikke følges, kan dette medføre skader på apparatet og fare for brukeren og andre personer. – Informer straks forhandleren ved trans- portskader. Anvisninger om innhold (REACH) Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH FARE For en umiddelbar truende fare som kan føre til store personskader eller til død. 몇 ADVARSEL For en mulig farlig situasjon som kan føre til store personskader eller til død. 몇 FORSIKTIG Anvisning om en mulig farlig situasjon som kan føre til mindre personskader. OBS Anvisning om en mulig farlig situasjon som kan føre til materielle skader. Merk:Kärcher kan ikke ta noe ansvar for skader på apparatet, for skader på kun- dens kjøretøy eller for andre skader som skyldes at bestemmelsene i denne bruks- anvisningen ikke følges. – Apparatet er ment for suging av tørt smuss fra innredning i biler. – Ikke forskriftsmessig bruk, og derfor for- budt, inkluderer suging av brennbare stoffer, skadelig støv og væsker. – Dette apparatet er egnet for industriell virksomhet. – Til denne varianten fins det en enerpo- sisjon (SB VC 1) - eller toerposisjon (SB VC 2). Innholdsfortegnelse Miljøvern . . . . . . . . . . . . . . . . . NO 1 Risikotrinn . . . . . . . . . . . . . . . . NO 1 Forskriftsmessig bruk . . . . . . . NO 1 Apparatoversikt . . . . . . . . . . . . NO 2 Maskinorganer . . . . . . . . . . . . NO 3 Ta i bruk . . . . . . . . . . . . . . . . . NO 3 Betjening . . . . . . . . . . . . . . . . . NO 6 Pleie og vedlikehold . . . . . . . . NO 7 Menystruktur . . . . . . . . . . . . . . NO 10 Feilretting . . . . . . . . . . . . . . . . NO 14 Garanti . . . . . . . . . . . . . . . . . . NO 16 Tilbehør og reservedeler. . . . . NO 16 Tekniske data . . . . . . . . . . . . . NO 16 EU-samsvarserklæring . . . . . . NO 16 Miljøvern Materialet i emballasjen kan resir- kuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering. Gamle apparater inneholder ver- difulle materialer som kan resir- kuleres. Disse bør leveres inn til gjenvinning. Batterier, olje og lig- nende stoffer må ikke komme ut i miljøet. Gamle maskiner skal der- for avhendes i egnede innsam- lingssystemer. Risikotrinn Forskriftsmessig bruk 140 NO– 2 Vises SB VC 2: 1 Styring 2 Myntinnkast 3 Hovedbryter 4 Sugehode 1 5 Holder 6 Bøyle 7 Smussbeholder 8 Sugehode 2 9 Myntkontrollenhet 10 Bryter for automatisk filterrengjøring 11 Mellomring A Kabelgjennomføring SB VC 1 B Kabelgjennomføring SB VC 2 1 Tast VENSTRE 2 Tast HØYRE 3 „OK“-tast 4 „ESC”-tast 5 Sikring 6 Display For å komme til menyen for apparatstyring, trykker du på “OK”-tasten i 2 sekunder. Me- nyen„Info“ vises. Apparatoversikt Apparatstyring 141NO– 3 1 Rensing av filter 2 Foldefilter 3 Nettledning 4 Kontrolllampe 5 Bryter for automatisk filterrengjøring OBS Apparatet må kun tas i drift av opplært per- sonale. Ved suging skal aldri det flate foldefilteret fjernes. Merknad Sugeslangen er plassert i smussbeholde- ren. 1 Slangekobling 2 Bøssing 3 Klemring 4 Glassfiberstav 5 Dobbelt mantel sugeslange 6 Styreslange Monter klemring, bøssing, og slange- kobling på doppeltmantlet sugeslange. Stikk glassfiberstaven i styreslangen og før den gjennom slangekoblingen. 1 Sugetilkobling 2 Tetningsring 3 Snappring 4 Dobbelt mantel sugeslange 5 Svampegummitetning Skyv svampegummitetningen over dobbelt mantel sugeslagne til like før dobbelkanalen. Før dobbelt mantel sugeslange gjen- nom sugeslangeopptaket. Monter klemring, bøssing, og slange- kobling på doppeltmantlet sugeslange. Koble sugeslangetilkoblingen til mel- lomringen. Før du lukker døren må sugeslangen skyves inn mellom begge sugerne, slik at døren kan lukkes. Maskinorganer Ta i bruk Montering sugeslange 142 NO– 4 1 Dobbelt mantel sugeslange 2 Glassfiberstav 3 Svampegummitetning 4 Sugeslangeopptak Stikk glassfiberstaven, dobbeltmantlet sugeslange og svampegummitetningen i sugeslangeopptaket. Merknad Svampegummitetningen må være i flukt med sugeslangeopptaket. 1 Dreiering 2 Skrue 3 Dobbelt mantel sugeslange 4 Gjenge i dreiering Legg den åpne dreieringen rundt den dobbeltmantlete sugeslangen. Lukk dreieringen og trekk den til med skruen. 1 Dreiering 2 Dobbelt mantel sugeslange Trekk den dobbeltmantlete sugeslan- gen litt nedover. Skru dreieringen oppover for hånd, slik at sugeslangen spennes mellom det ytre og indre området. 1 Sugedyse 2 Gjengering 3 Tyverisikring bildyse 4 Festering 5 Betjening sugeslange Tilpass sugeslange betjening i lengden. Stikk spennring, gjengering og tyveri- sikring autodyse på sugeslangebetje- ning og stikk det på bildysen. 143NO– 5 1 Slangekobling 2 Bøssing 3 Klemring 4 Fjær knekkbeskyttelse 5 Betjening sugeslange Stikk klemring, gjengering og tyverisik- ring autodyse på sugeslangebetjening og stikk det på bildysen. Totalbilde 1 Betjeningsmekanisme for sugeslange, med fjær-knekkbeskyttelse 2 Slangekobling 3 Dobbelt mantel sugeslange Monteringstips Fjær-knekkbeskyttelsen må kobles til på slangekoblingen, og ikke på bildy- sen. Tilpass sugeslangen på stedet. Betje- ningsmekanismen for sugeslangen må ikke berøre bakken når bildysen er hengt på plass. Det må være en minste- avstand på 5 cm til bakken. Om nødvendig må lengden på den dobbelt- mantlete sugeslangen tilpasses. 1 Kniv 2 Dobbelt mantel sugeslange 3 Holder bildyse 4 Sugedyse Trykk inn låsemekanismene på bildyse- holderen. Ta av bildysen. Skru av bildyse-holderen. Kort inn den dobbeltmantlete sugeslan- gen med en kniv. 144 NO– 6 A SB VC 1 B SB VC 2 1 Tast sugerutvalg venstre 2 Tast sugerutvalg høyre SB VC 1 Sugeprossess straks etter myntinnkast. SB VC 2 Etter myntinnkast velger du tilsvarende su- gerposisjon med tasten. Gjennomfør suge- prosessen. 1 Display (Ekstrautstyr) Ytterligere modeller: Med / uten myntinnkast. Apparatet har en automatisk filterrens som er spesielt effektiv overfor fint støv. Det fla- te foldefilteret renses dermed automatisk etter at sugingen har startet, ved hjelp av tre pulserende luftstøt. Merk: Den automatiske filterrengjøringen er slått på fra fabrikken. Merk: Den automatiske filterrengjøringen kan bare slås på/av ved påslått aparat. – Slå av automatisk filterrengjøring: Bruk bryteren. Kontrollampe i bryteren slukkes. – Slå på automatisk filterrengjøring: Bruk bryteren en gang til. Kontrollampe i bryteren lyser grønn. Merknad Dersom den automatiske filterrengjøringen slås av, fører dette til for tidlig slitasje på fil- teret og at sugeevnen avtar. Betjening Forskjell startstyring Automatisk filterrensing 145NO– 7 Merknad Det flate foldefilteret må skiftes årlig eller etter behov hhv. etter hvor skittent det er. Kontroller at det flate foldefilteret sitter korrekt. 1 Filterdeksel 2 Foldefilter Åpne filterdeksel. Skifte foldefilter. 1 Foldefilter 2 Metallramme Kontroller at den ekstra metallrammen er satt inn. Lukk filterdeksel, du skal høre det går i lås. Merknad Det flate foldefilteret, med artikkelnummer 6.904-360.0, er motstandsdyktig mot fuk- tighet. Det anbefales å bruke dette filteret når filteret skal skiftes ut. Pleie og vedlikehold Skifte foldefilter 146 NO– 8 Merknad Tøm smussbeholderen en til to ganger i uken. 1 Holder 2 Bøyle 3 Smussbeholder Løft sugehodet med bøyle og legg det i holderen. Ta ut smussbeholder. Merknad Når du setter på sugehodet må du kontrol- lere at det er i riktig posisjon. Før du lukker døren må sugeslangen sky- ves inn mellom begge sugerne, slik at dø- ren kan lukkes. Etter hver gang smussbeholderen tøm- mes må du sjekke om det sitter grov smuss på undersiden av det flate fol- defilteret og ev. fjerne urenheter. Etter hver gang smussbeholderen tøm- mes må du kontrollere sugekraften. Dersom sugekraften ikke er tilfredsstil- lende, må det flate foldefilteret renses ved hjelp av den automatiske filterren- sen. 1 Sugedyse Legg hånden over bildysen mens appa- ratet er i gang. Bildysen skal, ved hjelp av undertrykket produsert av apparatet, kunne suge seg fast til hånden. Dersom bildysen ikke suges fast til hån- den, må det flate foldefilteret renses ved hjelp av den automatiske filterren- sen. Tøm smussbeholderen Kontrollere sugekraft 147NO– 9 Trinn 1 Slå apparatet på. Skritt 2 Slå av automatisk filterrens med bryte- ren . 1 Kontrolllampe 2 Bryter for automatisk filterrengjøring Skritt 3 Legg hånden over bildysen. Merknad Hold bildysen lukket under den automatis- ke filterrensen. 1 Sugedyse Trinn 4 Slå på automatisk filterrens med bryte- ren . Trinn 5 Det flate foldefilteret blir nå automatisk renset ved hjelp av tre pulserende luft- støt. Gjenta trinn 2 til trinn 4 . Gjenta fremgangsmåten fem til åtte ganger (avhengig av hvor forurenset det er). Kontroller sugekraften til slutt. Merknad Etter rensen skal kontrollampen lyse grønt. Merknad Når det flate foldefilteret renses med den automatiske filterrensen, fjernes finstøvet som stopper til porene på foldefilteret. Lo vil ikke innskrenke sugekraften. Om nødvendig fjerner du loen forsiktig med en feiekost. OBS Det flate foldefilteret vil skades dersom det knekkes, bankes av eller rengjøres med trykkluft. Rengjøre flatt foldefilter med automatisk filterrens A Flatt foldefilter før rens B Flatt foldefilter etter rens 148 NO– 10 Menystruktur 149NO– 11 Menypunkt Betydning Når anlegget drives i CAN-masterdrift (bilvaskstasjon) kan alle innstillinger kun foretas av sentral styring. Slik utbedrer du feil: Slå av hovedbryter, utbedr feilen vent i minst 5 sekunder og slå på igjen. Hovedomsetningen kan ikke tilbakestilles. Omsetning / Omsetning SG 1 / Omsetning SG 2 / Omsetning Kombi: Gjeldende omsetning kan tilbakestilles. For å gjøre dette trykker du tastene VENSTRE og HØYRE sam- tidig og bekrefter med “OK”-tasten. Avbryt med “ESC”-tasten. Kan kun tilbakestilles med service. Gjeldende filter kan tilbakestilles. For å gjøre dette trykker du tastene VENSTRE og HØYRE sam- tidig og bekrefter med “OK”-tasten. Avbryt med “ESC”-tasten. 150 NO– 12 Merknad I menyvalget Mekanisk myntkontrollenhet stilles også gangti- den for varianten med startknapp inn. Mekanisk myntkontrollenhet Gangtid 60 s, myntverdi 0,5 Elektrisk myntkontrollenhet Kanal 1, gangtid 60 s, myntverdi 0,5 Kanal 2, gangtid 120 s, myntverdi 1,0 Kanal 3, gangtid 240 s, myntverdi 2,0 Kanal 4, gangtid 60 s, myntverdi 0,5 Kanal 5, gangtid 60 s, myntverdi 1,0 Kanal 6, gangtid 240 s, myntverdi 2,0 Eksternt tellesystem Gangtid 60 s, myntverdi 0,5 Merknad Dette moduset kan kun kobles om hos kombimodellen. Når du kobler om til “Vinter” halveres tidene. Myntverdiene blir de samme. Menypunkt Betydning 151NO– 13 1 Tast VENSTRE 2 Tast HØYRE 3 „OK“-tast 4 „ESC”-tast Merknad Alt etter anleggets oppbygging blendes re- levante menyer og sider ikke ut. Det sist valgte parameteret blir værende på skjermen (f.eks. hovedomsetning,..). Velg menypunkt med tastene VEN- STRE og HØYRE. Parametergruppe åpnes med tasten "OK". Velg prameter som skal stilles med tas- tene VENSTRE og HØYRE. Trykk tast "OK". Variabelen skal stilles inn blinker. Still inn variabelverdien med tastene VENSTRE og HØYRE. For rask endring av variabelen, hold tasten inntrykket. Lagre verdi ved å trykke tasten "OK". eller Avbryt endring ved å trykke tasten "ESC". Trykk tast "OK". Variabelen skal stilles inn blinker. Still inn variabelverdien med tastene VENSTRE og HØYRE. For rask endring av variabelen, hold tasten inntrykket. Verdien lagres ved å trykke kort på tas- ten "OK" og samtidig hoppes til neste verdi. Innstilt verdi lagres ved å trykke lenge (1 sekund) på tasten "OK". eller Avbryt endring ved å trykke tasten "ESC". Med tasten "ESC" kommer du tilbake til menyen over. Gjeldende område kan forlates med tasten “ESC” med mindre brukeren ikke er i en- dringsmodus. Beskrivelse av funksjonstastene Med funksjoner, beskrevet med en*: Tast VEN- STRE Kan du bevege deg mot venstre i menyen Tast HØYRE Kan du bevege deg mot høyre i menyen „OK“-tast Kan du gjøre endringer og bekrefte disse „ESC”-tast Kan bla trinnvis bakover til hovedvisningen Beskrivelse av menystyringen Velg parameter som skal stilles Parameter stilles inn med en variabel Parameter stilles inn med flere variable Forlate meny 152 NO– 14 FARE Før noe arbeid utføres på apparatet, skal hovedbryteren ( i det utvendige huset) set- tes på „OFF“. Feilretting Feil Mulige årsaker Tiltak Maskinen går ikke Strømtilførsel avbrutt (slot- lås lukket) Kontroller kabel og sikring elektronisk Elektrofagper- son Myntinnkast tilsmusset Rengjøre myntkontrollen- heten Eier Spaltelåsen i myntkontrol- lenheten åpnes ikke Mynt sitter fast, fjern myn- ten Eier Spaltelåsen i mekanisk myntkontrollenhet blokkert Reparer ev. skift ut spalte- låsen Eier Kundetjeneste Sugekraften av- tar. Sugesystem er tilstoppet Fjern blokkeringen fra su- gedyse, sugeslange, su- gekobling eller flatt foldefil- ter Eier Filtertildekning er ikke riktig plassert Plasser filtertildekning rik- tig Eier Det flate foldefilteret er til- stoppet Rengjøre / skifte ut flatt fol- defilter Eier Det flate foldefilteret er ska- det Rengjøre / skifte ut flatt fol- defilter Eier Støvutslipp ved suging Det flate foldefilteret er ikke riktig satt inn Sørg for eller kontroller at det flate foldefilteret er rik- tig montert Eier Det flate foldefilteret er til- stoppet Rengjøre / skifte ut flatt fol- defilter Eier Automatisk filter- rens fungerer ikke. Sugeslangen er ikke riktig koblet til Koble sugeslangen til Eier Slå av automatisk filterren- gjøring via bryter automa- tisk filterregjøring. Slå på automatisk filterren- gjøring (LED på bryter au- tomatisk filterrengjøring må være på) Eier Den automatiske filterren- gjøringen kan ikke slås på /

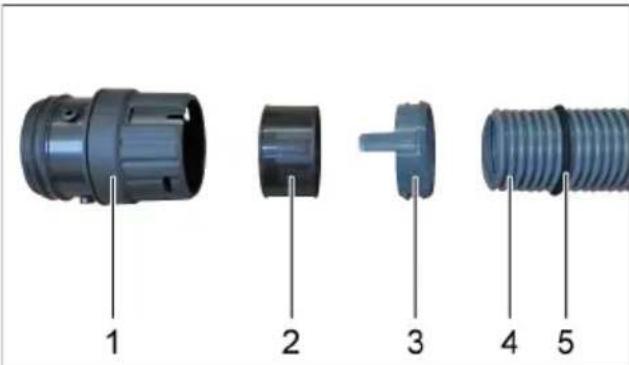

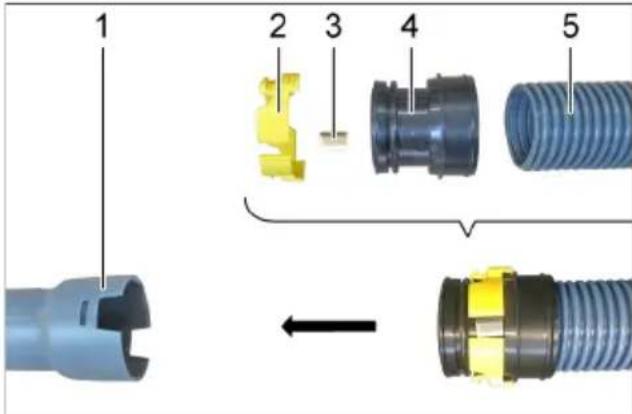

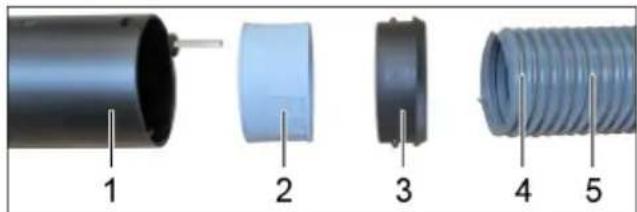

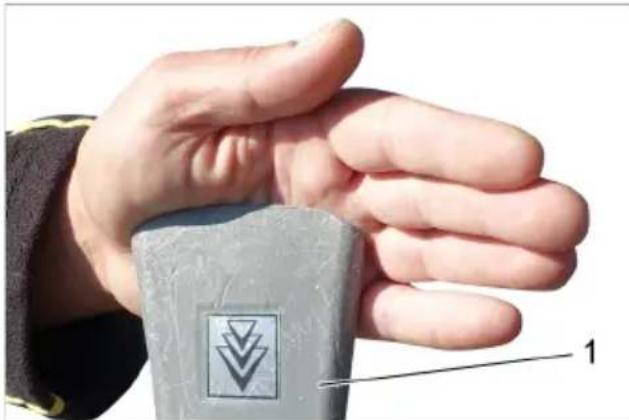

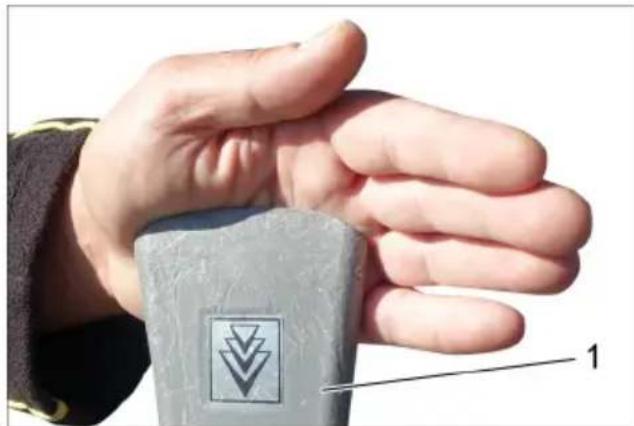

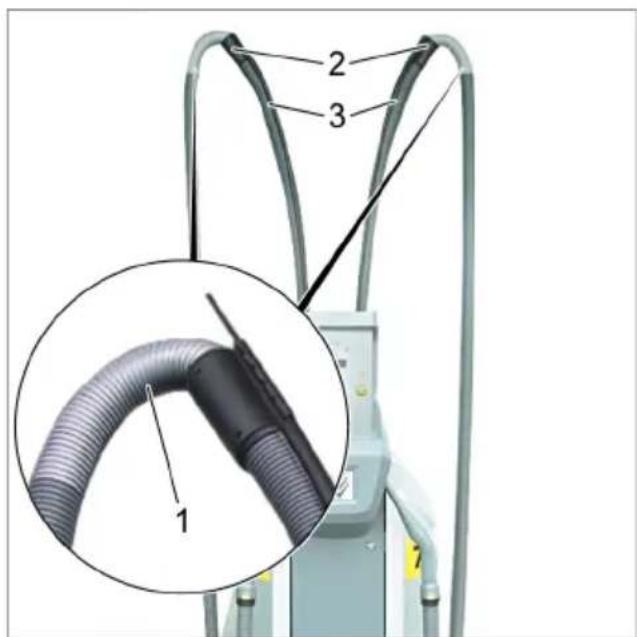

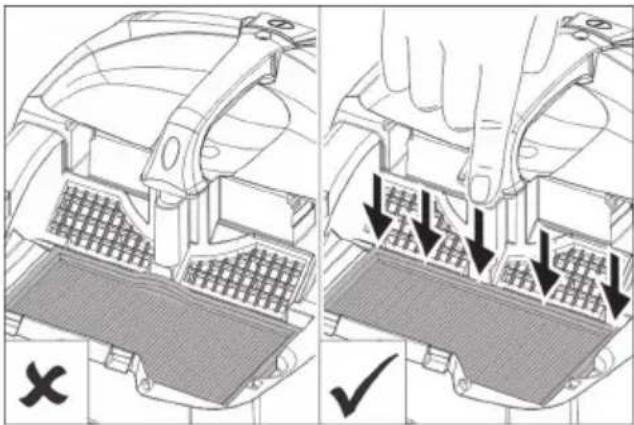

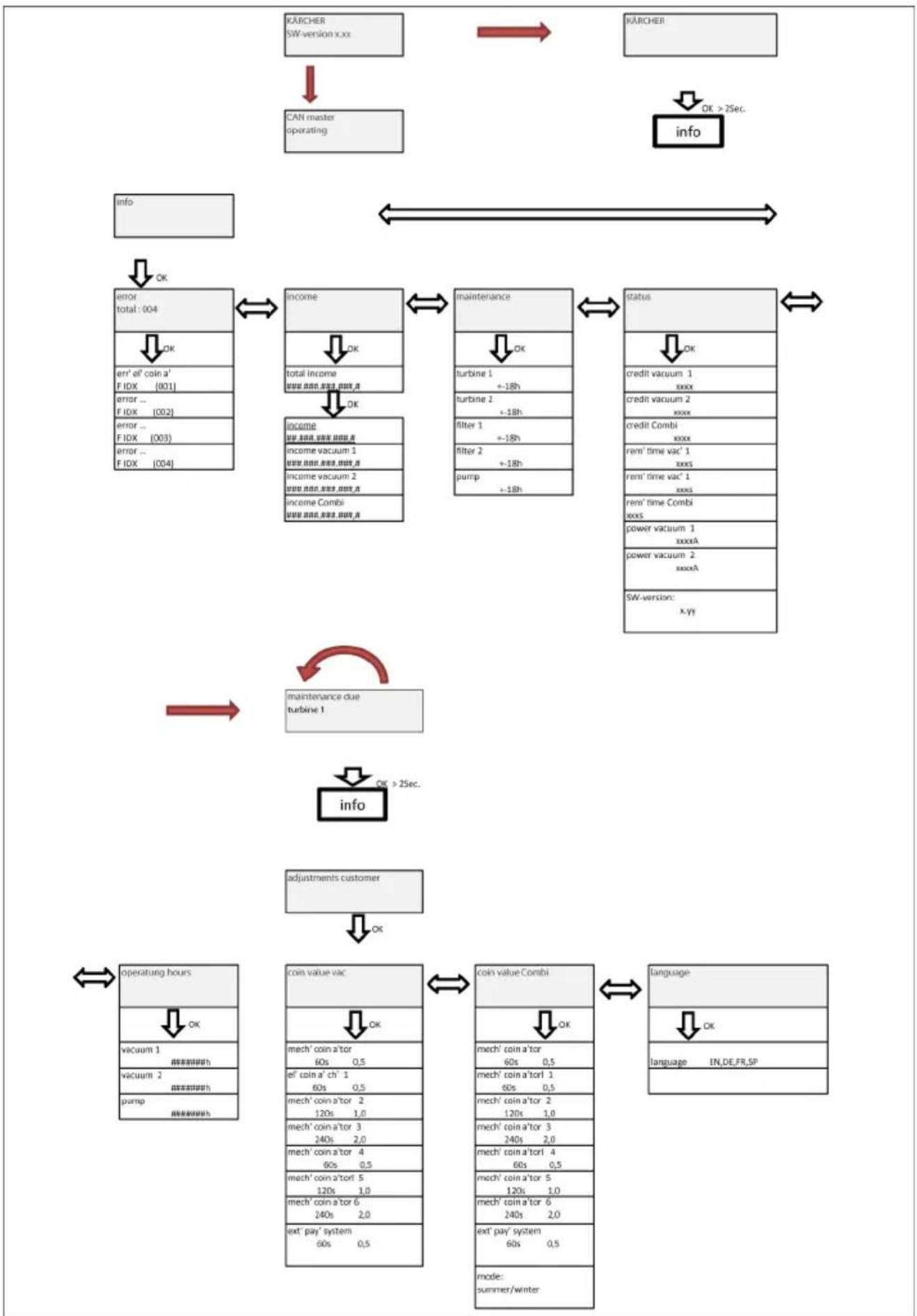

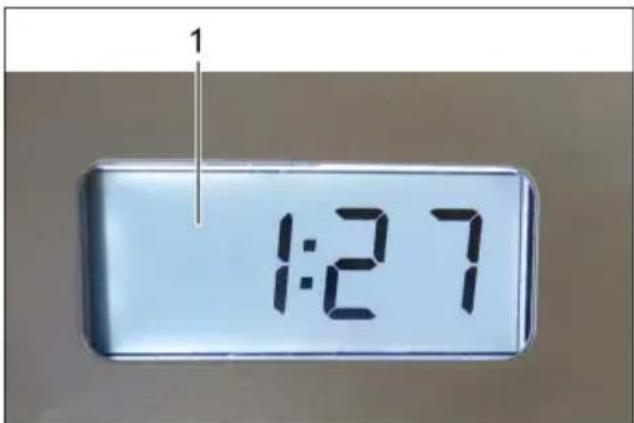

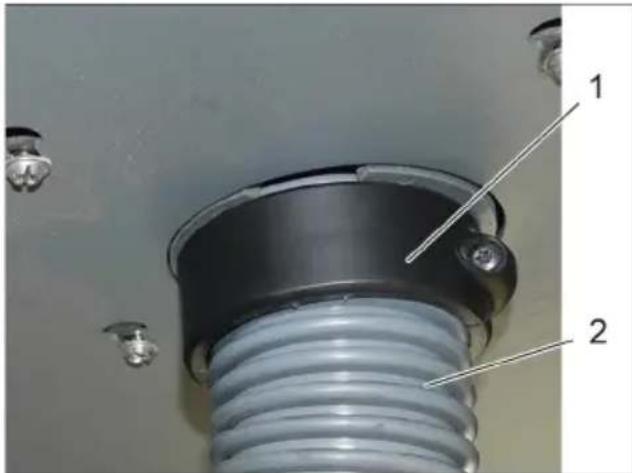

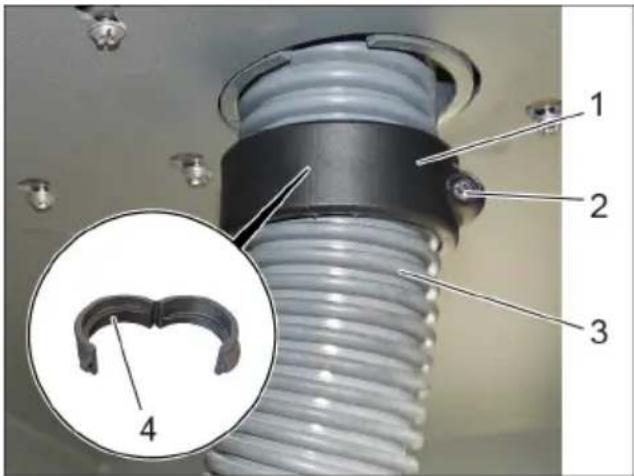

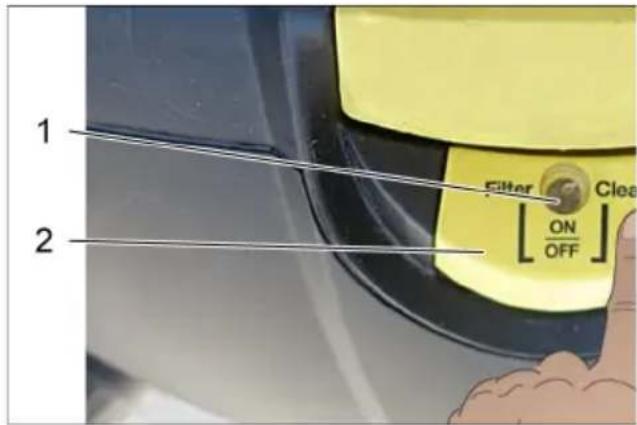

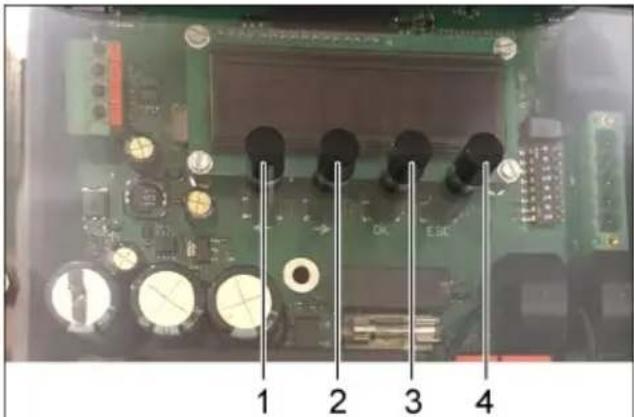

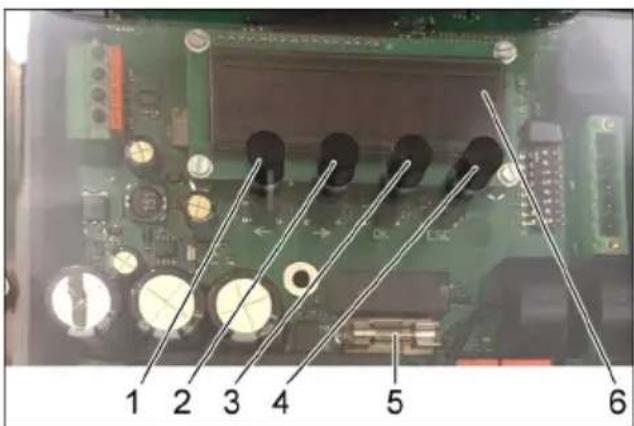

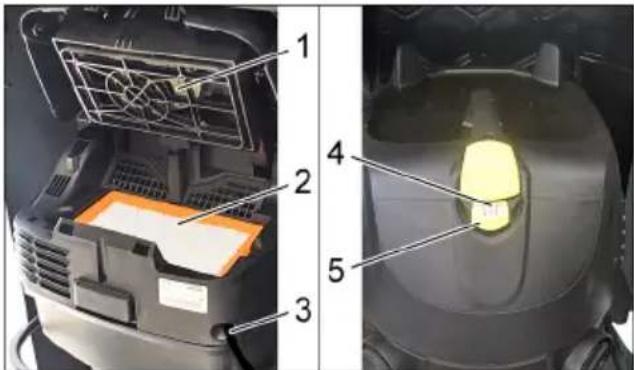

- Kundetjeneste Filterdekslet er ikke helt luk- ket Lukk filterdekslet riktig Eier Sugehodet sitter ikke riktig på sugebeholderen Sett sugehodet riktig på Eier 153NO– 15 Feilkoder Indikator Display Feil Feilbeskrivelse Reparasjon for operatør Feil El. MP 001 Elektrisk myntkon- trollenhet defekt Monter myntkontrollenhe- ten og rengjør den Ta kontakt med en servi- cetekniker. Feil mek. MP 002 Mekanisk myntkon- trollenhet defekt Feil taste 1 003 Starttasten hhv. su- gerposisjonvalgtast 1 blokkert Kontroller starttaste Feil taste 2 004 Starttasten hhv. su- gerposisjonvalgtast 2 blokkert Feil turbin 1 005 Turbin 1 defekt Slå av og på hovedbryte- ren Kontroller om hovedbryte- ren er slått på på appara- ter inntil produksjonsnum- mer 010120 Feil turbin 2 006 Turbin 2 defekt Feil relé 1 007 Turbin 1 relé defekt Slå av og på hovedbryte- ren Feil relé 2 008 Turbin 2 relé defekt Overstrøm T1 009 Overstrøm turbin 1 Slå av og på hovedbryte- ren Kontroller filter for hard- nakket smuss Overstrøm T2 010 Overstrøm turbin 2 Vedlikehold T1 011 Vedlikehold turbin 1 må utføres Merknad Vedlikeholdsintervall for turbin i styringen utløpt Vedlikehold T2 012 Vedlikehold turbin 2 må utføres Vedlikehold filter

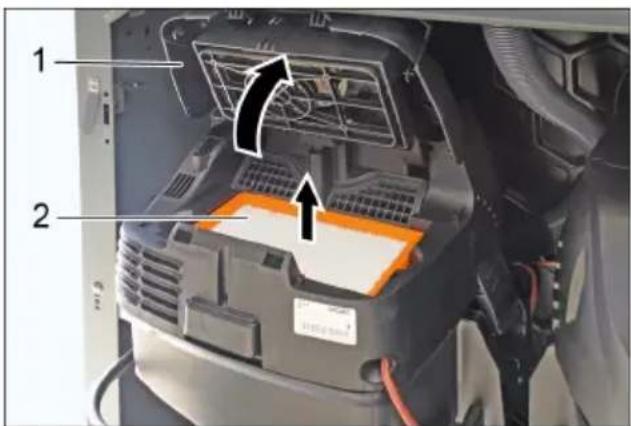

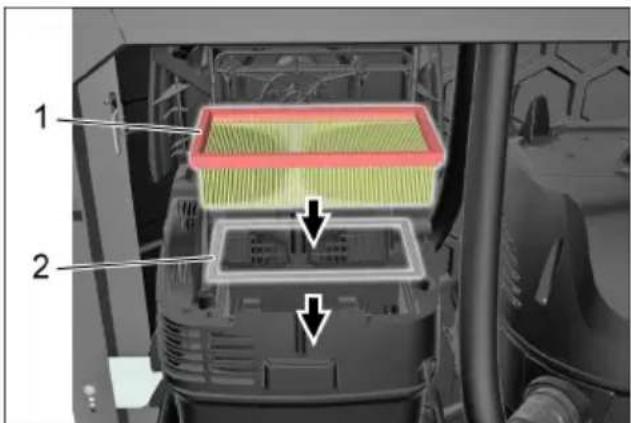

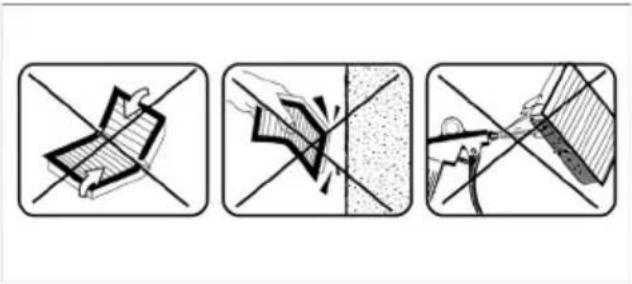

013 Vedlikehold filter 1 må utføres Merknad Vedlikeholdsintervall for filter i styringen utløpt Vedlikehold filter

014 Vedlikehold filter 2 må utføres 154 NO– 16 Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i ga- rantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. Bruk bare originalt tilbehør og originale re- servedeler; de garanterer for en sikker og problemfri drift av maskinen. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com. Vi erklærer hermed at maskinen angitt ned- enfor oppfyller de grunnleggende sikker- hets- og helsekravene i de relevante EU-di- rektivene, med hensyn til både design, kon- struksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet. Undertegnede handler på vegne av og med fullmakt fra styret. Ansvarlig for dokumentasjon: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2017/04/01 Garanti Tilbehør og reservedeler Tekniske data SB VC1 VC2 Nettspenning V 220-240 220-230 Frekvens Hz 1~ 50-60 Maks. effekt W 1380 2x 1380 Nominell effekt W 1200 2x 1200 Luftmengde (maks.) l/s 74 2x 74 Undertrykk (maks.) kPa (mbar) 25,4 (254) Støytrykksnivå
