SB VC 2 - Industristøvsuger Kärcher - Gratis brugsanvisning og manual

Produkttype	Industristøvsuger til tørsugning
Mærke	Kärcher
Model	SB VC 2
Antal sugesteder	2 (SB VC 2)
Netspænding	220-230 V
Frekvens	50-60 Hz
Maksimal effekt	2 x 1380 W
Nominel effekt	2 x 1200 W
Max. luftmængde	2 x 74 l/s
Max. undertryk	25,4 kPa (254 mbar)
Lydeffektniveau	< 70 dB(A)
Filtertype	Plissefladt filter (ref. 6.904-360.0)
Automatisk filterrensning	Ja, ved luftpuls efter start
Korrekt brug	Sugning af tørt snavs i motoriserede køretøjers kabine
Ibrugtagning	Forbeholdt uddannet fagpersonale
Rutinemæssig vedligeholdelse	Tøm snavsopsamleren 1-2 gange om ugen; udskift filteret en gang om året eller efter tilsmudsning
Sikkerhed	Fare: Sluk hovedafbryderen inden indgreb; følg sikkerhedsinstruktionerne nr. 5.956-249.0
Reservedele	Plissefladt filter ref. 6.904-360.0, fås på www.kaercher.com
Garanti	Ifølge den lokale forhandlers betingelser; gratis reparation af materiale- eller fabrikationsfejl
Vægt	Ikke oplyst i vejledningen

Ofte stillede spørgsmål - SB VC 2 Kärcher

Hvad er netspændingen til støvsugeren SB VC 2?

Støvsugeren fungerer på en netspænding på 220-230 V og en frekvens på 50-60 Hz.

Hvordan starter jeg sugningen på SB VC 2?

Indsæt en mønt, vælg det tilsvarende sugested ved hjælp af vælgerknappen (venstre eller højre), og sugningen starter.

Hvordan rengør jeg plissefladfilteret?

Brug den automatiske filtreafrensning: luk mundstykket med hånden, aktiver den automatiske rengøringskontakt, og gentag cyklussen 5-8 gange afhængigt af tilsmudsningen. Filteret renses ved luftpuls.

Hvor ofte skal snavsopsamleren tømmes?

Det anbefales at tømme snavsopsamleren 1-2 gange om ugen for at sikre god sugeevne.

Hvad gør jeg, hvis sugeevnen falder?

Kontroller, at mundstykket, slangen og filteret ikke er tilstoppede. Rengør filteret med den automatiske afrensning. Hvis problemet fortsætter, udskift plissefladfilteret.

Kan jeg suge væsker eller farligt støv med denne maskine?

Nej, maskinen er kun designet til sugning af tørt snavs i køretøjers kabine. Sugning af væsker, skadeligt støv eller brændbare materialer er forbudt.

Hvordan udskifter jeg plissefladfilteret?

Åbn filterdækslet, udskift det gamle filter med et nyt (ref. 6.904-360.0), og sørg for at indsætte den ekstra metalramme, luk derefter dækslet til det klikker.

Hvordan nulstiller jeg omsætningstælleren?

I menuen vælges den ønskede tæller, tryk samtidig på tasterne VENSTRE og HØJRE, bekræft med OK. For at annullere trykkes på ESC.

Hvad betyder fejlkoden 'Err Monnay. élec'?

Denne kode angiver en fejl i den elektriske møntcontroller. Rengør møntcontrolleren; hvis problemet fortsætter, kontakt serviceafdelingen.

Hvordan får jeg adgang til maskinens menuen?

Hold OK-tasten nede i 2 sekunder for at få vist Info-menuen. Brug tasterne VENSTRE og HØJRE til navigation, OK til at bekræfte, og ESC til at gå tilbage.

BRUGSANVISNING SB VC 2 Kärcher

Læs original brugsanvisning inden første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Opbevar vejledningen til senere efterlæsning eller til den næste ejer.

• Inden første ibrugtagning skal betjeningsvejledningen og sikkerhedshenvisningerne nr. 5.956-249.0 læses.
• Hvis driftsvejledningen og sikkerhedsanvisningerne ikke overholdes, kan der opstå skader på apparatet og risici for brugeren og andre personer.
• Ved transportskader skal forhandleren informeres omgående.

Indholdsfortegnelse

Pleje og vedligeholdelse . . . . DA 7

Menustruktur DA 10

Hjælp ved fejl DA 14

Garanti DA 16

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

Bemærk: Karcher tager ikke ansvar for skader på maskinen, skader på kundekøretøjer som skal rengøres samt for andre skader, som skyldes en tilsidesættelse af bestemmelserne i denne driftsvejledning.

• Maskinen er beregnet til at opsuge tør tilsmudsning inden i køretøjer. Det er ikke hensigtsmæssigt og dermed forbudt at opsuge brændbare stoffer, sundhedsfarligt støv og sundhedsfarlige væsker.
• Dette apparat er beregnet til erhvervsmæssig brug.
• Der findes en enkelt enhed (SB VC 1) eller en dobbeltenhed (SB VC 2).

Oversigt over maskinen

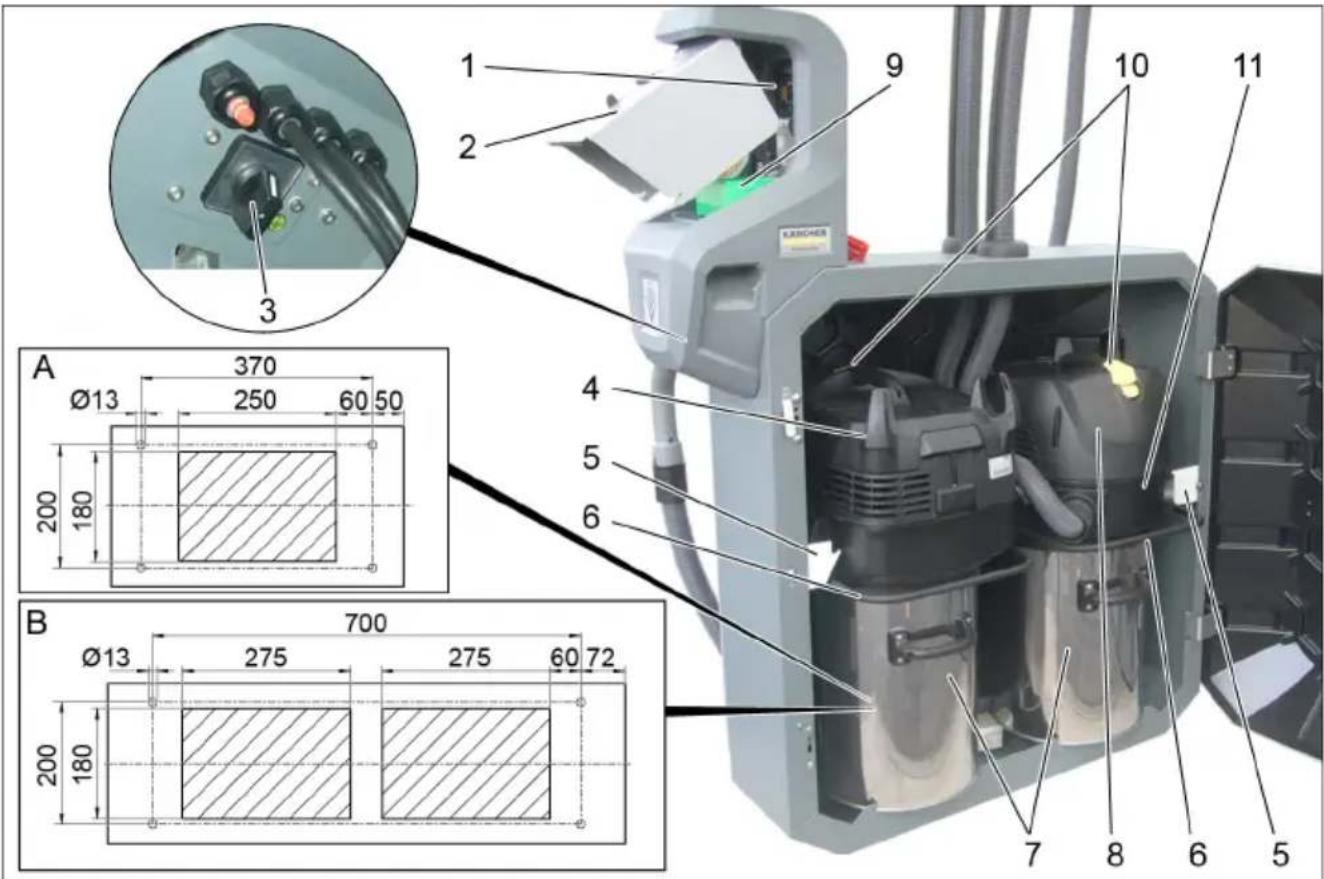

Illustrationen viser SB VC 2:

1 Styring 2 Møntsprække 3 Hovedafbryder 4 Sugehoved 1 5 Holder 6 Bøjle 7 Snavsbeholder 8 Sugehoved 2

9 Mønttester 10 Afbryder automatisk filterrensning 11 Mellemring A Ledningsgennemføring SB VC 1 B Ledningsgennemføring SB VC 2

Maskinstyring

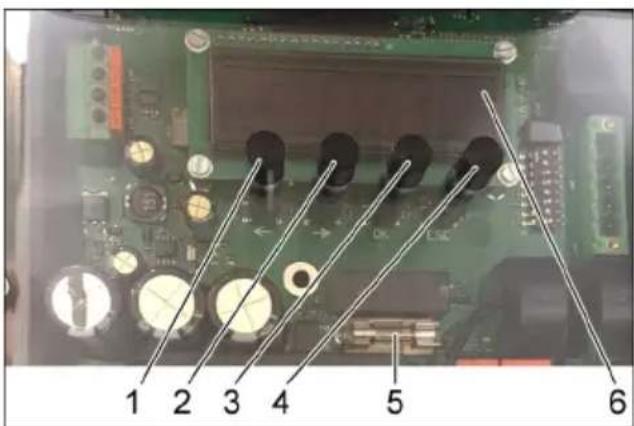

1 Knap VENSTRE 2 Knap HØJRE 3 Knap "OK" 4 Knap "ESC" 5 Sikring 6 Display

Hold knappen „OK“ nede i 2 sekunder for at komme til maskinstyringsmenuen. Menuen „Info“ vises.

Maskinelementer

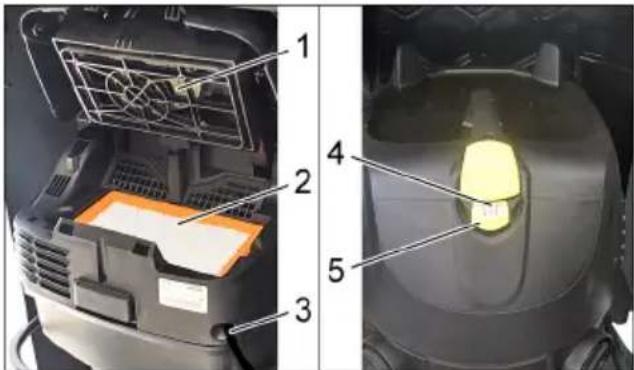

1 Rengøring af filter 2 Fladt foldefilter 3 Netkabel 4 Kontrollampe 5 Afbryder automatisk filterrensning

Ibrugtagning

BEMÆRK

Maskinen må kun sættes i drift af uddannet fagpersonale.

Under sugningen må det flade foldefilter aldrig fjernes.

OBS

→ Læg den åbnede drejering om sugeslangens dobbeltkappe. → Luk drejeringen og spænd fast med skruen.

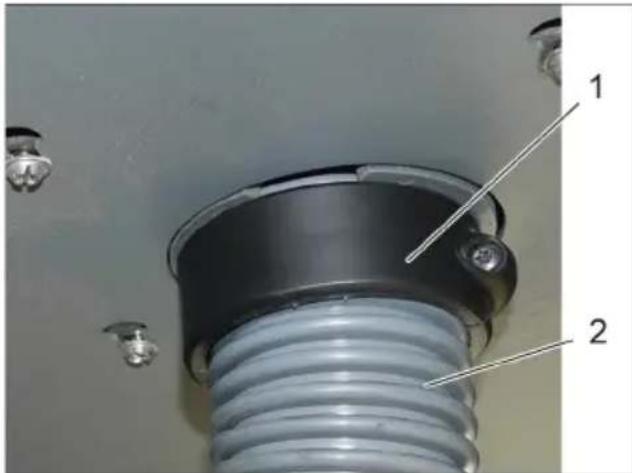

1 Drejering 2 Sugeslange dobbeltkappe

→ Træk sugeslangens dobbeltkappe let nedad. → Drej drejeringen opad med hånden, sådan at sugeslangen er spændt fast mellem det indvendige og det udvendige område.

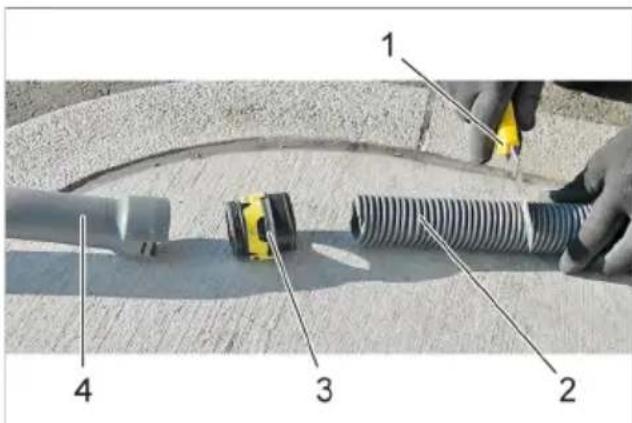

1 Sugedyse 2 Gevindring 3 Tyverisikring autodyse 4 Spændering 5 Brugersugeslange → Tilpas længden af brugersugeslangen. → Montér spændering, gevindring og autodysens tyverisikring på brugersugeslangen, og sæt den på autodysen.

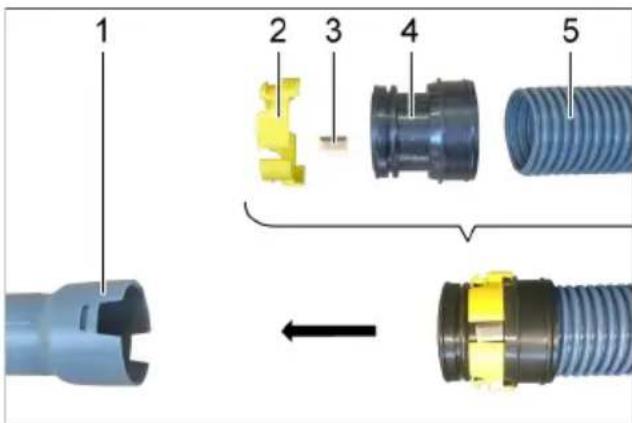

1 Slangekobling 2 Indskruningsbøsning 3 Klemring 4 Fjeder knækbeskyttelse 5 Brugersugeslange

→ Montér spændering og indskruningsbøsning på brugersugeslangen, og stik den ind i slangekoblingen.

Samlet oversigt

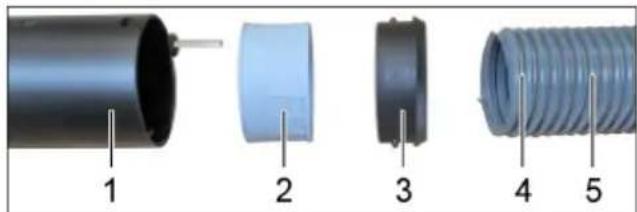

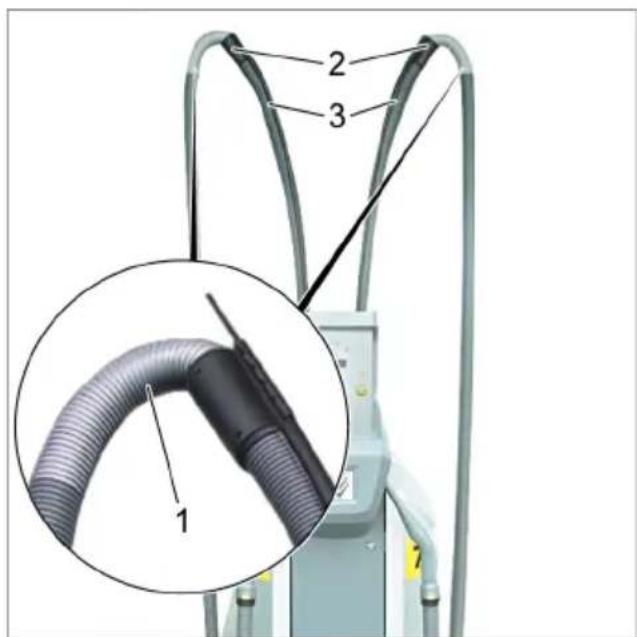

1 Brugersugeslange med fjederknækbeskyttelse 2 Slangekobling 3 Sugeslange dobbeltkappe Monteringsanvisning

Fjederknækbeskyttelsen skal være monteret på slangekoblingen og ikke autodysen.

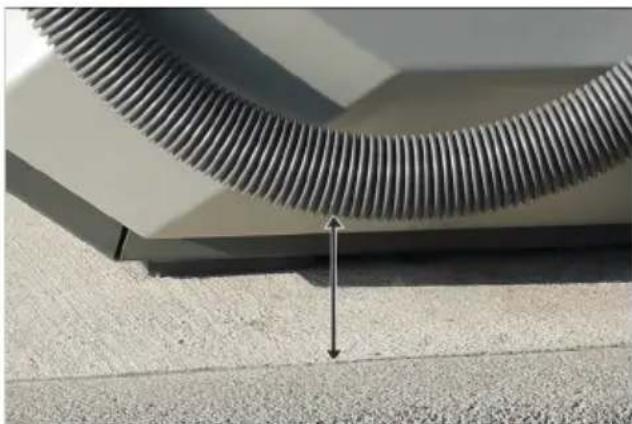

→ Tilpas slangelængden på stedet. Ved ophængt autodyse må brugersugeslangen ikke ligge på jorden, og der skal derfor være en mindsteafstand til jorden på 5 cm.

Forskelle i opstartsstyring

A

B

1 Knap sugevalg til venstre 2 Knap sugevalg til højre

Sugeprocessen starter straks efter montindkast.

Vælg den relevante sugeenhed efter montindkast. Sugeprocessen starter.

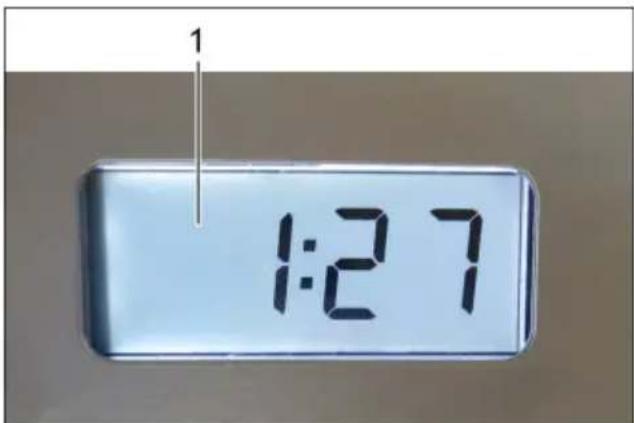

1 Display (option)

Andre udførelser:

Med/uden montindkast.

Automatisk filterrengøring

Maskinen har en automatisk filterrengøring, der er særligt effektiv ved fint støv. Derved bliver det flade foldefilter renset automatisk efter opstart af sugeprocessen med tre pulserende luftstød.

Bemærk: Den automatiske filterrengøring er slået til fra fabrikkens side.

Bemærk: Den automatiske filterrengøring kan slås til/fra, når maskinen er tændt.

• Sådan slås den automatiske filterrengøring fra:

Tryk på kontakten. Kontrollampen i kontakten slukkes. - Sådan slås den automatiske filterrensning til: Tryk gentagne gange på kontakten. Kontrollampen i kontakten lyser grøn.

OBS

Udskiftning af det flade foldefilter

OBS

Skift flad-foldefiltret årligt eller efter behov afhængig af tilsmudsningsniveau.

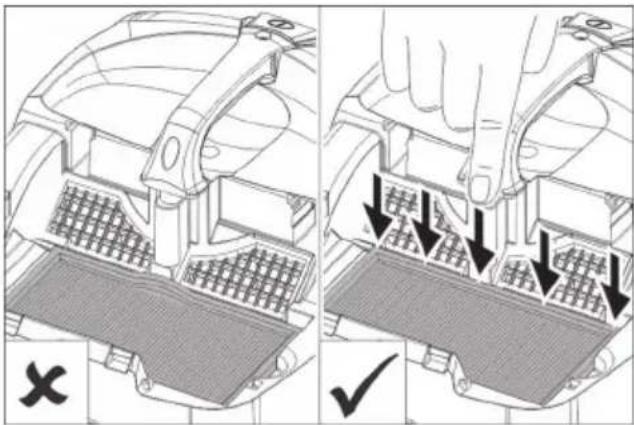

→ Kontroller ved montering at foldefilteret sidder korrekt.

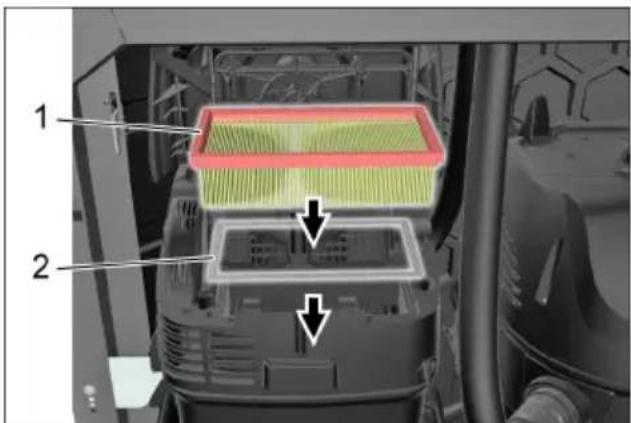

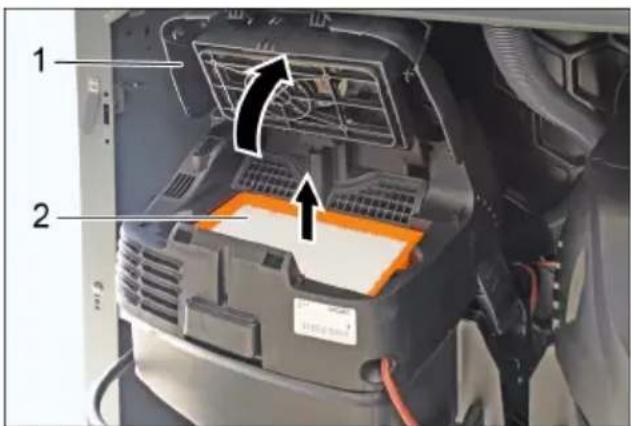

1 Filterdæksel 2 Fladt foldefilter → Åbn filterafdækningen. → Skift det flade foldefilter ud.

1 Fladt foldefilter 2 Metalramme

→ Sørg for at sikre, at den ekstra metalramme er monteret. → Luk filterafdækningen. Den skal gå hørbart i indgreb.

OBS

Foldefilteret med artikelnummer 6.904-360.0 er modstandsdygtig over for fugt. Det anbefales at anvende dette filter ved filterskifte.

Tømning af smudsbeholderen. Kontroller sugekapacitet.

OBS

Tøm smudsbeholderen 1-2 gange om ugen.

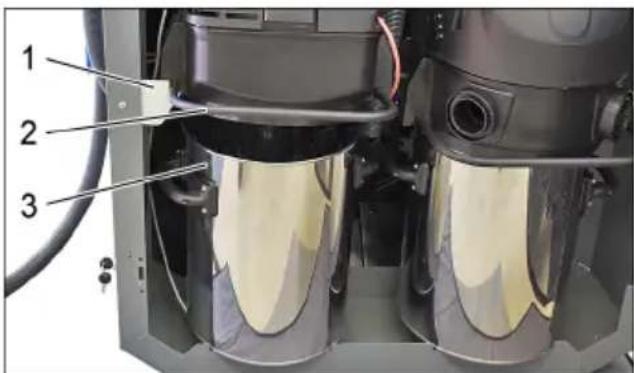

1 Holder 2 Bøjle 3 Snavsbeholder → Løft sugehoved med bøjle, og anbring den i holderen. Fjern snavsbeholderen.

OBS

Kontroller, om placeringen er korrekt ved montering af sugehovedet.

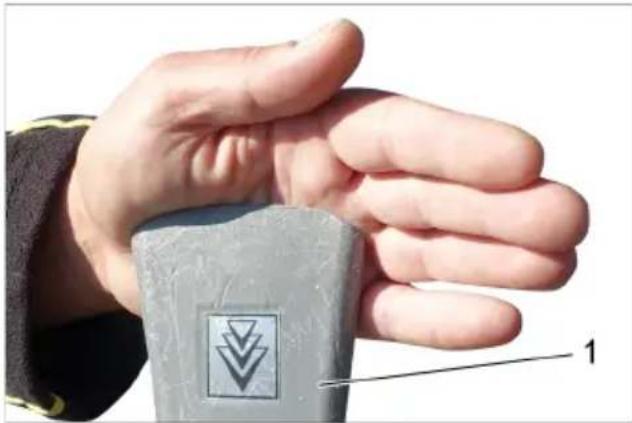

Inden døren lukkes, skal sugeslangen skubbes ind imellem begge sugere, så døren kan lukkes.

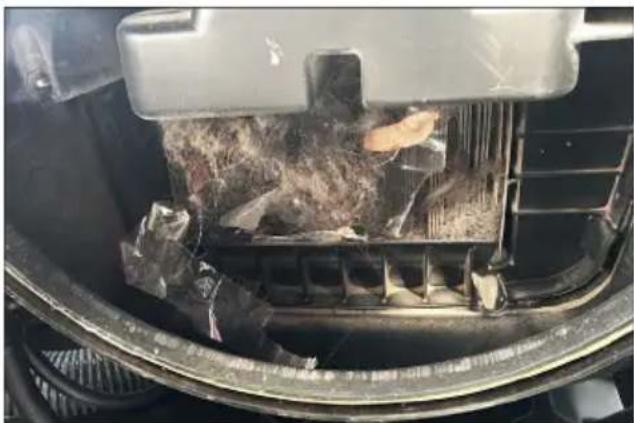

→ Kontroller efter hver tømning af smudsbeholderen det flade foldefilter for groft snavs, og fjern urenheder. → Kontroller efter hver tømning af smudsbeholderen sugekapaciteten. Hvis sugekapaciteten ikke er tilstrækkelig, skal det flade foldefilter rengøres med den automatiske filterrengøring.

1 Sugedyse

→ Hold om autodysen med hånden, når maskinen kører. → Autodysen holdes i hånden ved hjælp af undertrykket, der dannes i maskinen. Hvis autodysen ikke af sig selv trykkes fast i hånden, skal det flade foldefilter rengøres med den automatiske filterrengøring.

Rengør det flade foldefilter med den automatiske filterrengøring.

Trin 1

Tænd for maskinen.

Trin 2

→ Sluk den automatiske filterrengøring med kontakten.

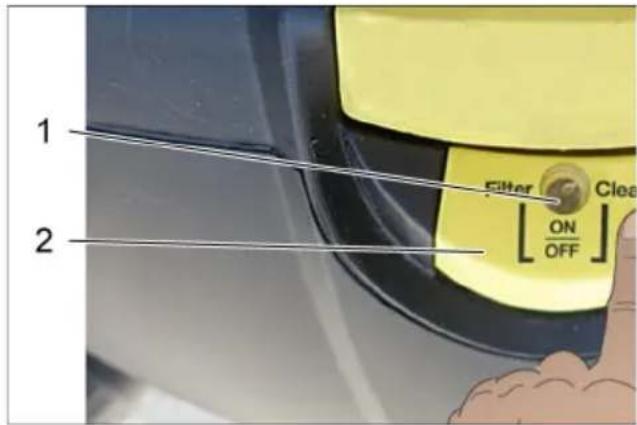

1 Kontrollampe 2 Afbryder automatisk filterrensning

Trin 3

→ Tænd den automatiske filterrengøring med kontakten.

Trin 5

→ Det flade foldefilter rengøres nu automatisk med tre pulserende luftstød. → Trin 2 til Trin 4 gentages.

Gentag 5-8 gange (afhængigt af forureningsgraden).

Kontroller derefter sugekapaciteten.

OBS

Kontrollampen skal lyse grønt efter rengøringsprocessen.

OBS

Ved rengøring af det flade foldefilter med den automatiske filterrengøring fjernes det fine støv, der tilstopper det flade foldefilters porer.

Fnuller begrænser sugekapaciteten.

Om nødvendigt kan forekommende fnuller fjernes forsigtigt med en håndkost.

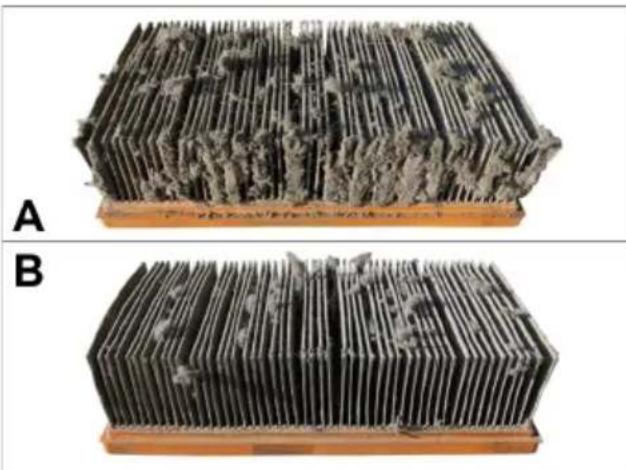

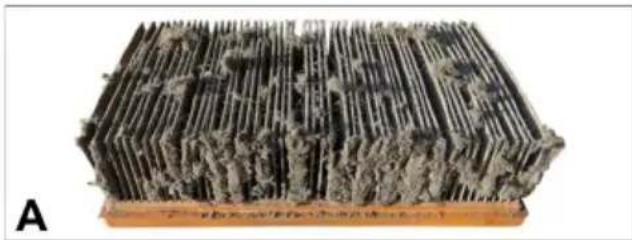

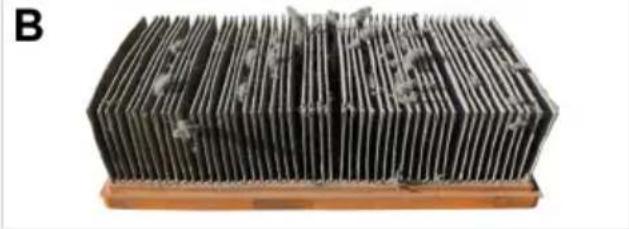

A Fladt foldefilter før rengøringen B Fladt foldefilter efter rengøringen

BEMÆRK

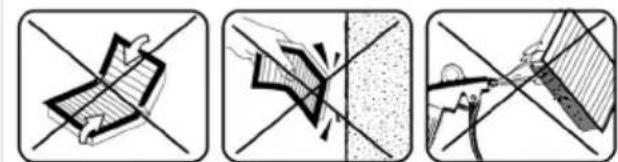

Det flade foldefilter beskadiges, hvis det knækkes, slås og rengøres med trykluft.

Menustruktur

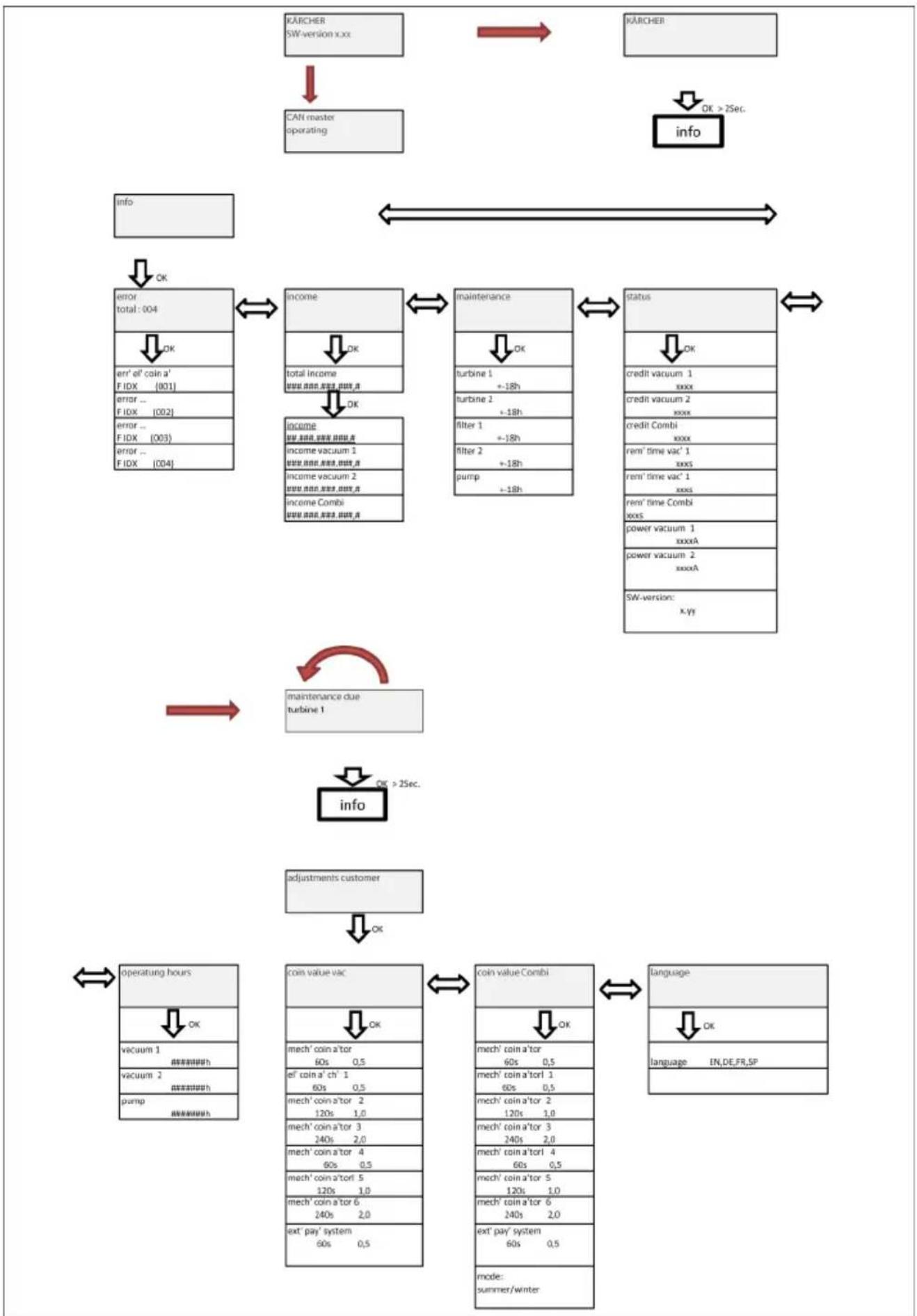

Menupunkt Betydning
CAN master operating	Hvis anlæget anwendes med CAN-masterdrift (vaskepark), kar alle indstillinger kun udføres fra den centrale styring.
error total:004	Sluk hovedafbryderen, afhjælp fejlen, og vent i mindset 5 sekund der før der tændes igen, for at kvittere for fejl.
income	Totalomsætningen kan ikke nulstilles.
OK
total income ###.###.###.###.###.#
OK
income ###.###.###.###.#
income vacuum 1 ###.###.###.###.#
income vacuum 2 ###.###.###.###.#
income Combi ###.###.###.###.#
maintenance	Kan kun nulstilles af service.
OK
turbine 1 +-18h
turbine 2 +-18h
filter 1 +-18h	De enkelte*filtre kan nulstilles. Tryk i den forbindelse samtidigt på knapperne VENSTRE og HØJRE, og bekråft med „OK". Afbryd med knap „ESC".
filter 2 +-18h
coin value vac	OBS Via menupunktet Mekanism月至ntkontrol bliver lobotiden til var-rianterne och indstillet med startknap.
OK	→ Mekanism月至ntkontrol lobotid 60s, møntværdi 0,5
mech' coin a'tor 60s 0,5
el' coin a' ch' 1 60s 0,5
mech' coin a'tor 2 120s 1,0	→ Elektronisk月至ntkontrol Kanal 1, lobotid 60s, møntværdi 0,5
mech' coin a'tor 3 240s 2,0	→ Kanal 2, lobotid 120s, møntværdi 1,0
mech' coin a'tor 4 60s 0,5	→ Kanal 3, lobotid 240s, møntværdi 2,0
mech' coin a'torl 5 120s 1,0	→ Kanal 4, lobotid 60s, møntværdi 0,5
mech' coin a'tor 6 240s 2,0	→ Kanal 5, lobotid 120s, møntværdi 1,0
ext' pay' system 60s 0,5	→ Kanal 6, lobotid 240s, møntværdi 2,0
	→ Eksternt talsystem lobotid 60s, møntværdi 0,5
coin value Combi	OBS Denne Funktion kan kunændres for kombi-udgaven. Ved omskiftning til „Vinter" halveres tiden. Møntværdien er den samme.
OK
mode:
summer/winter

Beskrivelse af funktionstaster

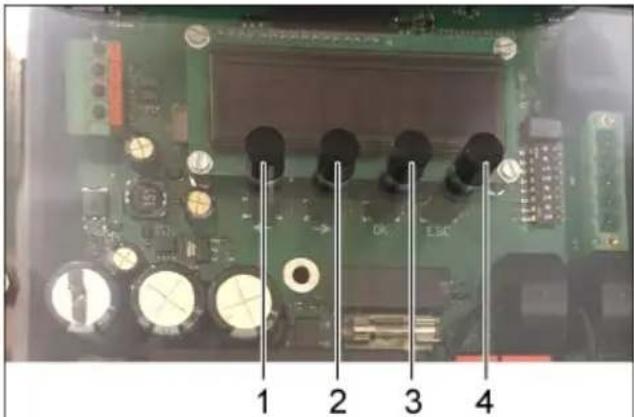

1 Knap VENSTRE 2 Knap HØJRE 3 Knap OK 4 Knap ESC

Funktioner, markeret med en *:
Knap VEN-STRE	gør det muligt at bevæge sig til venstre i menuen
Knap HØJRE	gør det muligt at bevæge sig til hjre i menuen
Knap „OK“ muliggør og bekærfterændringer
Knap „ESC“ trinvis tilbagebladring til startvisning

Beskrivelse af menunavigation

OBS

Afhængig af anlægsopbygningen vil ikke-relevante menuer og sider være skjult. Den sidst valgte parameter forbliver synlig på displayet (fx totalomsætning,...).

Vælg parameteren som skal indstilles

Vælg menupunkt med knapperne VENSTRE og HØJRE. Åbn parametergruppen med knap "OK". Udvælg parameteren som skal indstilles med knapperne VENSTRE og HØJRE.

Indstille parameteren med en variabel

Tryk knap "OK".

Den justerbare variabel blinker.

Indstil variablens værdi med knapperne VENSTRE og HØJRE.

Hold knappen trykt til hurtig ændring af variablen.

Tryk på tasten "OK" for at gemme den udvalgte værdi.

eller

Afbryd ændringen ved at trykke knap "ESC".

Indstille parameteren med flere variabler

Tryk knap "OK".

Den justerbare variabel blinker.

→ Indstil variablens værdi med knapperne VENSTRE og HØJRE.

Hold knappen trykt for hurtig ændring af variablen.

Gem værdien ved et kort tryk på knappen "OK" og spring samtidig til den næste variable.

Gem de indstillede værdier med et langt tryk (1 sekund) på knappen "OK".

eller

Afbryd ændringen ved at trykke på knappen "ESC".

Afbryd menu

→ Med knappen "ESC" når man opad tilbage i menuen.

Det valgte område kan forlades med knappen "ESC", hvis brugeren ikke er i gang med en ændringsfunktion.

Hjælp ved fejl

△FARE

Sæt hovedafbryderen (udvendigt på huset)

på "OFF" for alle arbejder på maskinen.

Fejl Mulig ørsag	Afhjælpning
Maskinen kører不解	Spændingstilførsel afbrudt (indkastspæring lukket)	Kontrollér kabel, sikring og elektronik	El-installator
	Møntfter snavset Rengør	møntfter Driftslederen
	Indkastspæring i møntster Åbner不解	Mønt i klemme, fjern mønt	Driftslederen
	Indkastspæring i mekanisk møntfter klemmer	Reparér erller udskift ind-kastspæring	Driftslederen Kundeservice
Nedsat sugeeve- ne	Sugesystem tilstoppet Fjern	forstoppelse fra su-gedyse, sugeslange, slan-gekobling eller flad-folde-filter	Driftslederen
	Filterinddaekning不解 jeg kor-rekt monteret	Sæt filterinddaekning på plads	Driftslederen
	Flad-foldefilter tilstoppet Ud	skift flad-foldefiltret Driftslederen
	Flad-foldefilter beskadiget U	skift flad-foldefiltret Driftslederen
Der strømmer støv ud under sugning	Flad-foldefilter不解 korrekt monteret	Sørg for uller vær op-mærksom på korrekt mon-tering af flad-foldefiltret	Driftslederen
	Flad-foldefilter tilstoppet Ud	skift flad-foldefiltret Driftslederen
Automatak filter-rengöring funge-rer不解	Sugeslange不解 korrekt til-sluttet	Tilslut sugeslange Driftslederen
	Automatak filterrensning er frakoblet med afbryderen automatak filterrensning	Tænd for automatisk filter-renssing (LED på afbryde- ren automatisk filterrens- ning skal��tendt)	Driftslederen
	Automatak filterrensning kan不解 til-/frakobles	- Kundeservice
	Filterdæksel er不解 helt luk-ket	Luk filterdækslet korrekt Driftslederen
	Sugehovedet sidder不解 korrekt på sugebeholderten	Sætugehovedet korrekt Driftslederen

Fejlkoder

Display Display	Fejl Fejl	beskrivelse Afhjælpes af bruger
Fejl El. MP 001 Elektrisk	møntster defekt Afmontér, og rengør møntster		Kontakt kunde-service
Fejl. mek. MP 002 Mekaniisk møntste-ster defect
Fejl knap 1 003 Startknap	eller suge-pladsvalgknap 1 klemmer Kontrollér startknappen
Fejl knap 2 004 Startknap	eller suge-pladsvalgknap 2 klemmer
Fejl turbine 1 005 Turbine	1 defect Sluk og tændd for hovedaf-bryderen
Fejl turbine 2 006 Turbine	2 defect	Kontrollér, om der er tændt for maskinkontak-ten på maskiner fra pro-duktionsnummeret 010120
Fejl relæ 1 007 Turbine 1	relæ de-fekt Sluk og tændfor	hovedaf-bryderen
Fejl relæ 2 008 Turbine 2	relæ de-fekt
Overstrøm T1 009 Overstrøm T2 010	overstrøm turbine 1 Sluk og tænd for hovedaf-bryderen
	overstrøm turbine 2
Service T1 011 Service turbin 1 for-falden		OBS Vedligeholdelsesinterval for turbine i styringen ud-løbet
Service T2 012 Service turbin 2 for-falden
Service filter 1 013 Service filter 1 forfal-den		OBS Vedligeholdelsesinterval for filter i styringen udløbet
Service filter 2 014 Service filter 2 forfal-den

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Tørsuger

Type: 1.070-xxx

Gældende EU-direktiver

2000/14/EF

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-69

EN 60335-2-75

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-3: 2013

EN 62233: 2008

Anvendte tyske standarder

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Tilbehør og reservedele. . . . . NO 16

Tekniske data. NO 16

EU-samsvarserklæring . . . . . . NO 16

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Fjær-knekkbeskyttelsen må kobles til på slangekoblingen, og ikke på bildysen.

→ Tilpass sugeslangen på stedet. Betjeningsmekanismen for sugeslangen må ikke berøre bakken når bildysen er hengt på plass. Det må være en minsteavstand på 5 cm til bakken.

Om nødvendig må lengden på den dobbeltmantlede sugeslangen tilpasses.

1 Kniv 2 Dobbelt mantel sugeslange 3 Holder blædyse 4 Sugedyse

Tryk på låsemekanismerne på blædyseholderen. Tag blædysen af. → Skru blædyseholderen af. Forkort den dobbeltmantlede sugeslange med en kniv.

Betjening

Tøm snavsbeholderen Kontrollér sugekraften

Bemærk

Tøm snavsbeholderen en til to gange om ugen.

1 Holder 2 Bøjle 3 Snavsbeholder → Løft sugehovedet med bøjlen og læg det i holderen. Tag snavsbeholderen ud.

Bemærk

Når du sætter sugehovedet på, skal du kontrollere, at det er i den rigtige position.

Før du lukker døren, skal sugeslangen skubbes ind mellem begge sugerne, så døren kan lukkes.

Om nødvendigt fjerner du fnug forsigtigt med en fejekost.

Vælg parameter, der skal indstilles

→ Vælg menupunkt med tasterne VENSTRE og HØJRE. → Parametergruppen åbnes med tasten "OK". → Vælg parameter, der skal indstilles, med tasterne VENSTRE og HØJRE.

Parameteren indstilles med en variabel

Anvendte overensstemmende normer

EN 60335-1

EN 60335-2-69

EN 60335-2-75

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-3: 2013

EN 62233: 2008
