| Typ produktu | Průmyslový vysavač pro suché vysávání |
| Značka | Kärcher |
| Model | SB VC 2 |
| Počet sacích míst | 2 (SB VC 2) |
| Síťové napětí | 220-230 V |
| Frekvence | 50-60 Hz |
| Maximální výkon | 2 x 1380 W |
| Jmenovitý výkon | 2 x 1200 W |
| Max. průtok vzduchu | 2 x 74 l/s |
| Max. podtlak | 25,4 kPa (254 mbar) |
| Hladina akustického tlaku | < 70 dB(A) |
| Typ filtru | Plochý skládaný filtr (ref. 6.904-360.0) |
| Automatické čištění filtru | Ano, pulzním vzduchem po spuštění |
| Použití v souladu s určením | Vysávání suchých nečistot v interiéru motorových vozidel |
| Uvedení do provozu | Vyhrazeno proškolenému odbornému personálu |
| Běžná údržba | Vyprázdnit sběrač nečistot 1-2krát týdně; vyměnit filtr jednou ročně nebo podle znečištění |
| Bezpečnost | Nebezpečí: před jakýmkoli zásahem vypněte hlavní vypínač; dodržujte bezpečnostní pokyny č. 5.956-249.0 |
| Náhradní díly | Plochý skládaný filtr ref. 6.904-360.0, k dispozici na www.kaercher.com |
| Záruka | Podle podmínek místního distributora; bezplatná oprava materiálových nebo výrobních vad |
| Hmotnost | Neuvedeno v návodu |
Často kladené otázky - SB VC 2 Kärcher
Dotazy uživatelů ohledně SB VC 2 Kärcher
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Průmyslový vysavač ve formátu PDF zdarma! Najděte svůj návod SB VC 2 - Kärcher a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. SB VC 2 značky Kärcher.
NÁVOD K OBSLUZE SB VC 2 Kärcher
námov k používání, rídte se jím a uložte jej pro pozdějsí použiti nebo pro dalsího majitele.
- Pred prvním uvedením do provozu bezpodminéčné Čtěte bezpečnostní poukyny Č. 5.956-249.0!
-V priadenevodržovani provoznich a bezpečnostnichPokynu mohou vzniknout skody na pristroji a muze dojit kohrozeni osob pristroj obsluhujicich iostatnich. - Pri prepravnich skodach ihned informujte obchodnika.
Obsah
Ochrana Životniho prostředí . . CS 1
Stupné nebezpečí .CS 1
Používáni v souladu s určením CS 1
Prehled zařizení .CS 2
Prvky pristroje. CS 3
Uvedenidoprovozu. CS3
Obsluha. CS 6
Osetrovani a udrzba. CS 7
Struktura nabidky .CS 10
Pomoc pri poruchach .CS 14
Zaruka. CS 16
Prísluěs nestvá a náhradní díly. . CS 16
Technické udaje CS 16
EU prohlášeni o shodě . . . . . CS 16
OchranaŽivotniho prostredi
Obalové materiały jsou recyklovatelné. Obal nezahazujte do domovního opadu, ale odevzdejte jej k opětovnému zužitkování.
Pristroj je vyroben z hodnotnych recyklovatelnych materialu, které je tbreba znovu vyuzit. Baterie, olej a podobné látky se nesměji dostat do okolniho prostředí. Použi-tá zařizení proto odevzdeje na príslušnych sběrných mistrech
Informace o obsazenych latkach (REACH)
Aktuálni informace o obsaženych latkach naleznete na adrese:
Pro bezprostředné hrozíci nebezpečí, které vede k tězkým fyzickým zraněním nebo k smrti.
△VAROVÁNÍ
Pro potencialne nebezpecnou situaci, ktera by mohla vest k tezkym fyzickym zranenim nebo k smrti.
△UPOZORNÉNÍ
Upozorneni na pripadnou nebezpecnou situaci, ktera muze vest k lehkym fyzickym zranenim.
POZOR
Upozorneni na potenciánlé nebezpečnou situaci, ktera muže mít za následek poškození majetku.
Používání v souladu s určením
Upozorneni: Karcher neruci za skody na pristroji, skody na cistenych vozidlech zakzniku a za jiné skody, ktere vzniknou v dusledku nedodržovani ustanoveni tohoto navodu k pouziti.
- Prístroj je určen k vysávání suchých nečistot uvnitř vozidel.
-Vrozporusucelem pouziti a tudiz zakazane je vysavani hoRLFavychlatek, prachu ohrozujiciho zdravia tekutin. - Tento pristroj je vhodný k prùmyslovému použití.
Dodává se Jednomístná (SB VC 1) nebo dvoumistná (SB VC 2) varianta.
Přehled zařízení

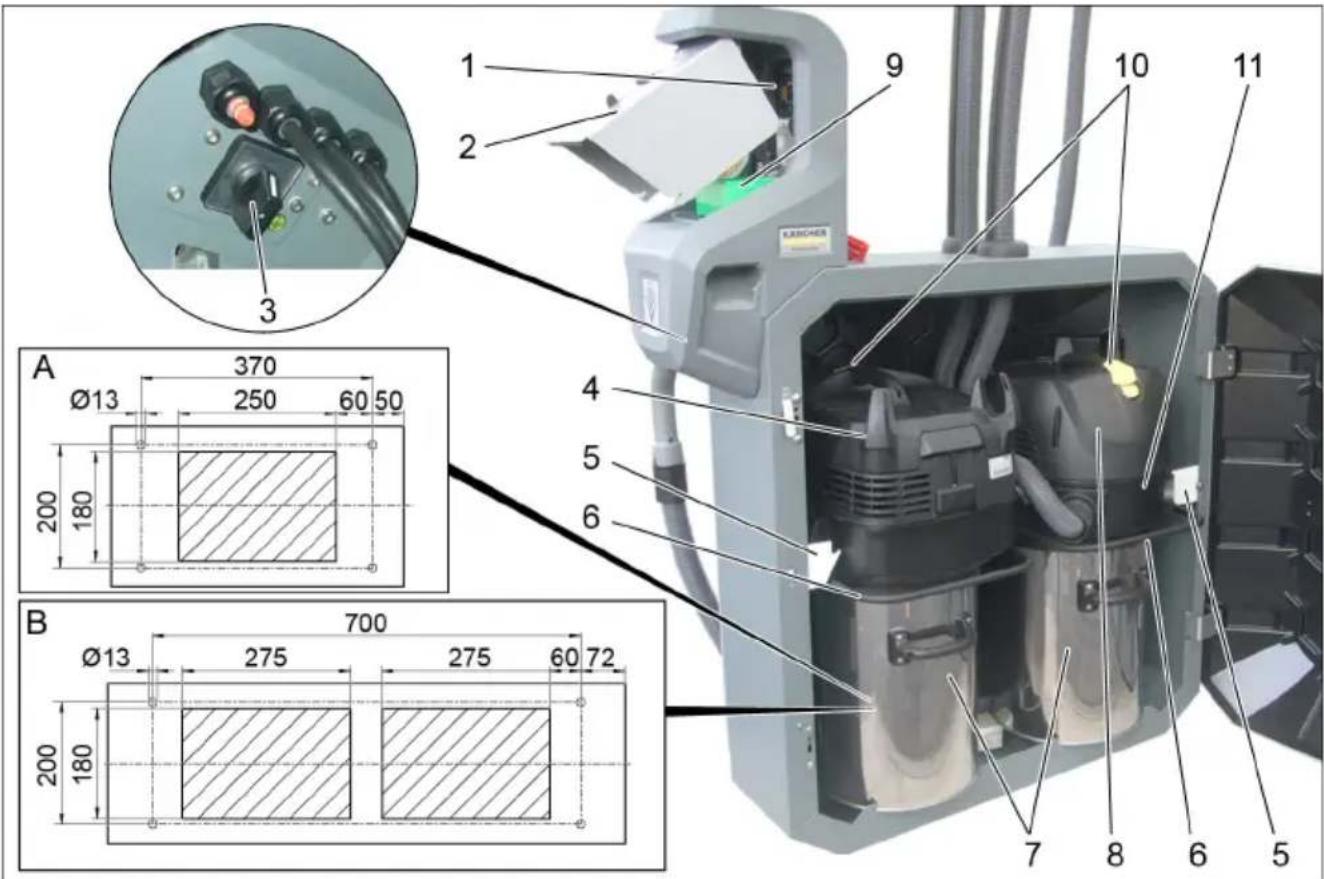

Znázornéni SB VC 2:
1 Rizeni
2 Vhazováni minci
3 Hlavni vypinač
4 Sací hlava 1
5 Drzak
6 Drzak
7 Nádoba na nečistoty
8 Saci hlava 2
9 Mincovnik
10 Spinač automatickeho Čišěné filtru
11 Mezikroužek
A Kabelová pruchodka
SB VC 1
B Kabelová pruchodka
SB VC 2

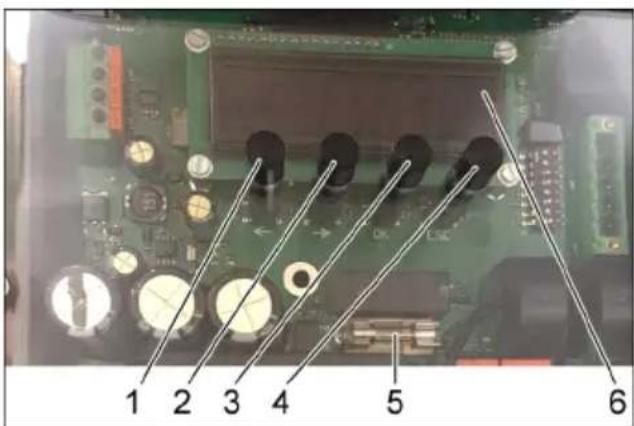

Ovladani pristroje
1 Tlačitko DOLEVA
2 Tlačitko DOPRAVA
3 Tlačitko „OK“
4 Tlačítko „ESC“
5Pojistka
6 Displej
Do nabídky ovládání prístroje lze préjít stisknutím a podržením tlacítka „OK“ podobu 2 sekund. Zobrázi se nabídka „Info".

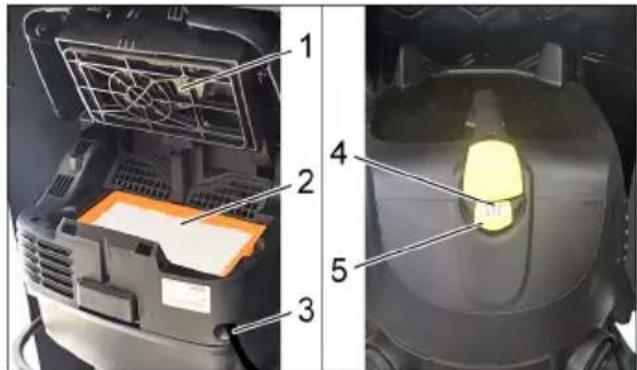

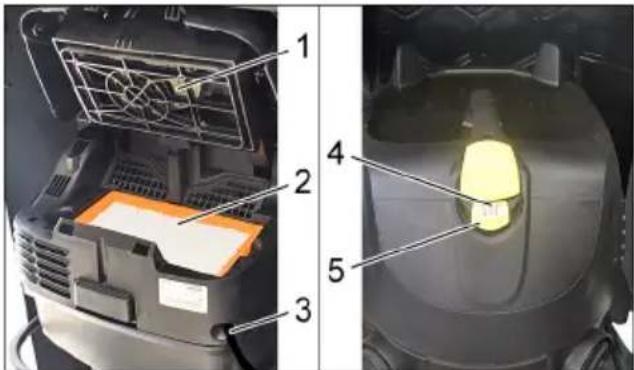

Prvky pristroje
1 Čistěni filtru
2 Plochy skladynfy filtr
3 Sí'tový kabel
4 Kontrolka
5 Spinač automatického Čistěné filtrů
Uvedeni do provozu
POZOR
Přistoj smí uvádet do provozu pouze vyškolený kvalifikovaný personal.
Při vysávani se nesmi vŽadnémpripadé filtračni skládaný sáček vyjmout.
Upozornéní
Saci hadice je umistena v nadobene na necistoty.

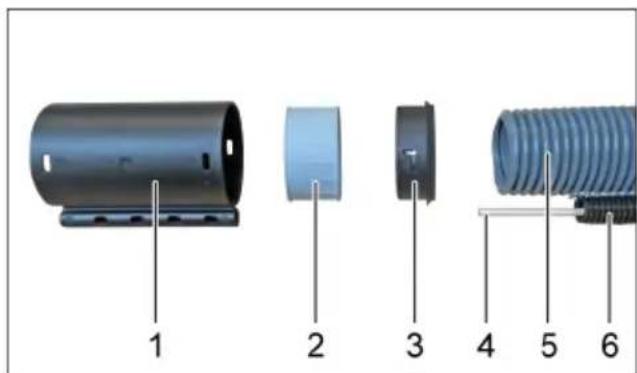

Montáž sací hadice
1 hadicová spojka
2 Sroubovací objímka
3 Sveraci krouzek
4 Tycka ze skelnych vlaken
5 Dvojite oplasteni saci hadice
6 Vodicí hadice
Namontujte sveraci krouzek, sroubovacci objimku a hadicovou spojku na dvoji-te oplasteni saci hadice.
Zasunte tycku ze skelnych vlaken do vodici hadice a prostrte ji hadicovou spojkou.

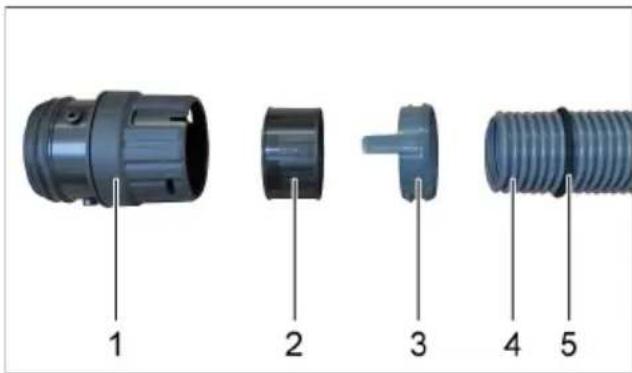

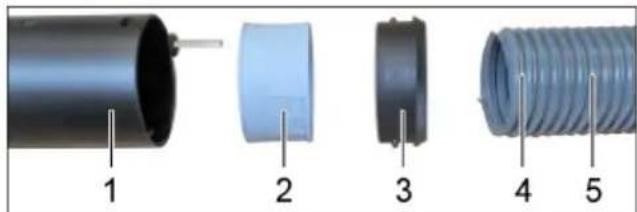

1 Sací prípojka
2 Těsnici kroužek
3 Kroužek s pojistkou
4 Dvojite oplasteni saci hadice
5 Těsněné z mechové pryže
Nasunte těsněni z mechové pryze prěs sací hadici až těsně pred dvojity kaná-lek.
Prostré dvojité oplăsteni saci hadice uchytem saci hadice.
Namontujte kroužek s pojistkou, těsnici kroužek a prípojku sání na dvojité oplástěné sací hadice.
→ Pripojte prípojku sání k mezikroužku.
Pred zavrenim dveiri musi byt saci hadicezasunutama mezi obema vysavaci,abybylo mozné zavrit dvere.

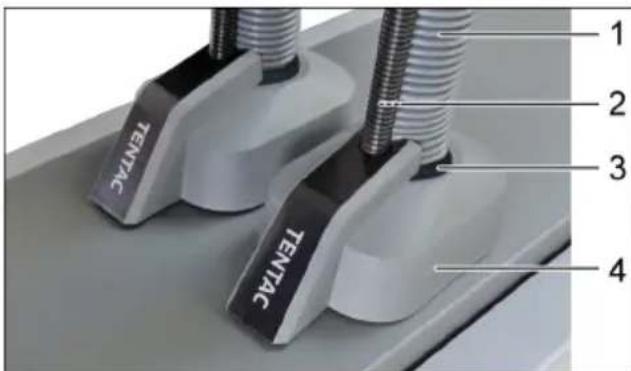

1 Dvojite oplasteni saci hadice
2 Tycka ze skelnych vlaken
3 Těsněné z mechové pryže
4 Üchyt saci hadice
Zasunte tycku ze skelnych vlaken, dvojite oplasteni saci hadice a tesneni z mechove pryze do uchytu saci hadice.
Upozornéní
Těsněné z mechové pryže musí být do uchytu saci hadicezasunuté tak, aby licovalo.
Otevreny otočný kroužek prilozte kolem dvouplástové sací hadice.
Otočné kroužek uzavřete a pritáhněte šroubem.

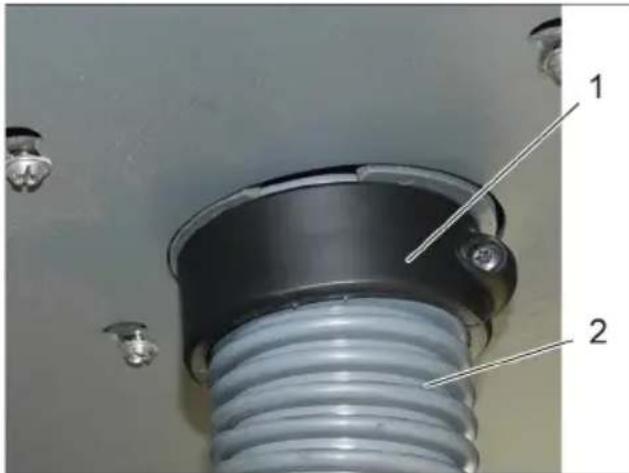

1 Otočné kroužek
2 Dvojite oplasteni saci hadice
Dvouplastovou saci hadici lehce zatahnete smerem dolu.
Otočné kroužek zašroubujte rukou nahoru tak, aby byla sací hadice upnutá mezi vnějsím a vinitíním prostorem.
1 Saci tryska
2 Kroužek se závitem
3 Zajisteni proti kradezi, autohubice
4 Upinaci krouzek
5 Manipulátor SACÍ hadice
→ Prizpúsobte délku manipulátoru SACi hadice.
Namontujte upinaci krouzek, krouzek se zavitem a zajisteni proti kradezi autohubice na manipulator saci hadice a nasad'te na autohubici.
1 hadicová spojka
2 Sroubovací objímka
3 Sverací kroužek
4 Pruzina ochrany proti zlomeni
5 Manipulátor sací hadice
Namontujte sveraci krouzek a sroubo-vaci objimku na manipulator saci hadice a nasadte do autohubice.

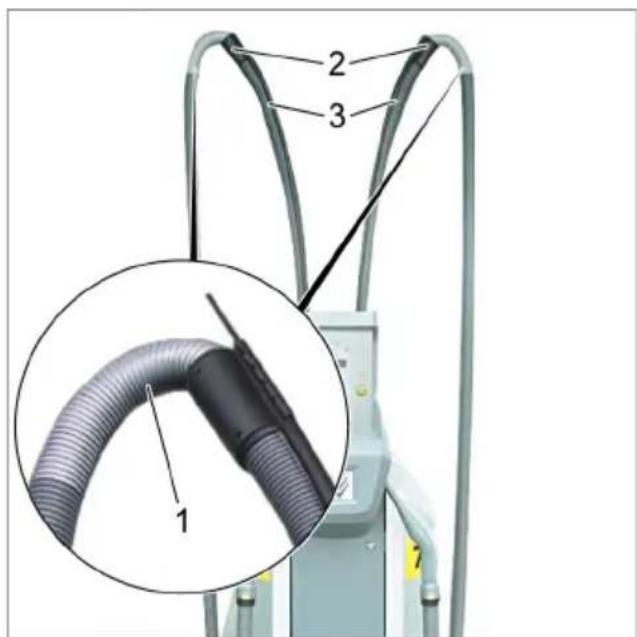

Celkový pohled
1 Hadice operatóra s pruzinovou ochranou proti zlemení
2 hadicová spojka
3 Dvojite oplasteni saci hadice

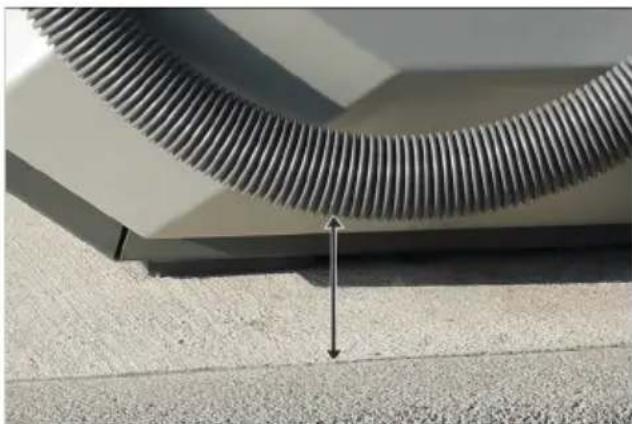

Pokyn k montáži
Pružinová ochrana proti zlomení se musí namontovat na hadicovou spojku a nikoliv na autohubici.
Délku hadice upravte na miste. Pri za-věšené autohubici nesmi sací hadice operatóra dosahovat na podlahu a proto musí vzdálenost do podlavy Činit minímálne 5 cm.
V pripadé potreby upravte delku dvouplástové sací hadice.

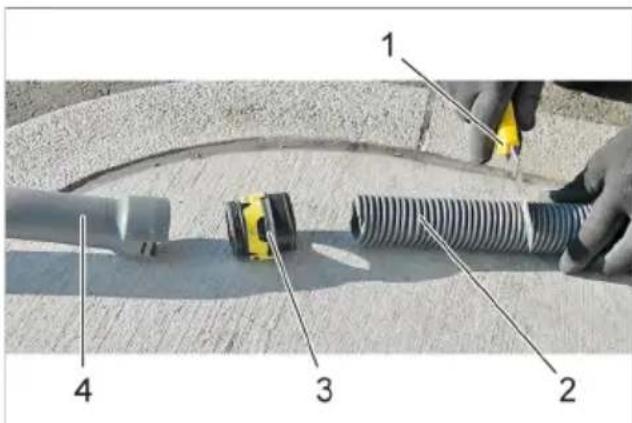

1 NoZe
2 Dvojite oplasteni saci hadice
3 Uchycení autohubice
4 Saci tryska
Zatlačte zajistěné na uchycení autohubi- ce.
Sejměte autohubici.
Odsroubujte uchycení autohubice.
Dvouplastovou saci hadici zkratte nozem.
Obsluha
Rozdily ovladani rozběhu
A
B
ASBVC1
BSBVC2
1 Tlačitko výběru vysavače vlevo
2 Tlačítko výběru vysavače vpravo
SBVC1
Vysavani se spusti ihned po vhozeni mince.
SBVC2
Po vhození mince zvolte tlacitkem prislune umistěni vysavače. Vysaváné spustí.

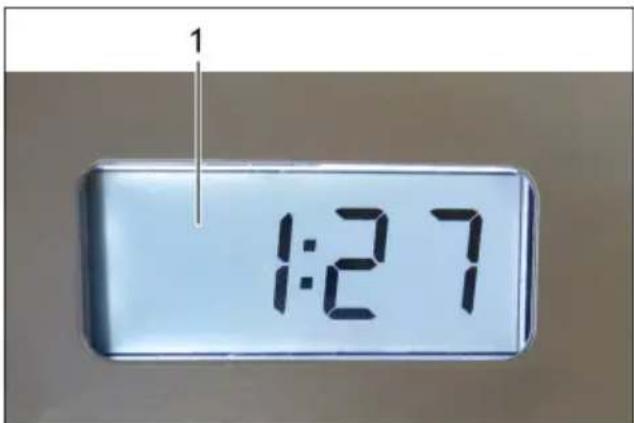

1 Displej (volitelné príslušenství)
Dal'si proveden:
S vhazováním / bez vhazováni mincí
Automatickečistění filtru
Pristroj disponuje automatickym cisstenim filtru, ktere je zvlaste ucinne v pripadje jemneho prachu. Pritom se plochy skladany filtr po spusteni vysavani automaticky cisti tremi pulzujicimi narazy proudu vzduchu.
Upozorneni: Z vyrobniho zavodu je automatické cisteni filtru zapnuté.
Upozorneni: Vypinani a zapinani funkce automatického ciisteni filtru je možnéjen pri zapnutém zařizení.
Vypnuti automatického cistění filtru:
Vypněte vypínač. Světelné kontrolka ve vypínači zhasne.
Zapnutí automatického Čistění filtru:
Opét použijte vypínač. Světelné kontrolka ve vypínači se Rozsvítí zelené.
Upozorněné
Vypnuti automatického Čistění filtru zpúsobí dřivějs opotřebení filtru aPokles sací sily.
Osetrováni a udržba
Vymena filtracniho skladaného sáčku
Upozornění
Plochy skladynfy filtr vymenujte jegnou za rok nebo podle potreby, resp. stipne znečistěni.

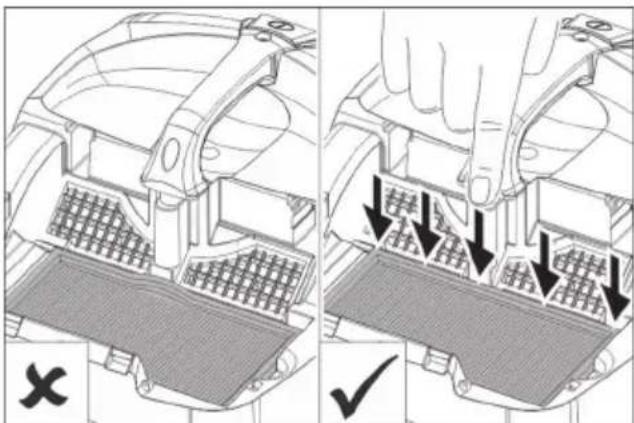

Zkontrolujte pri montázi správné usazení plochého skládaného filtru.

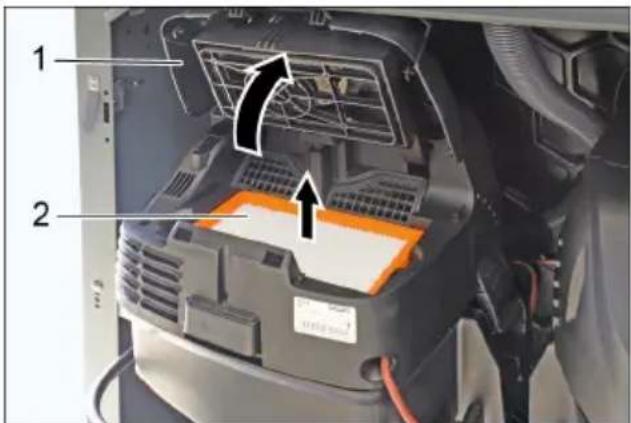

1 Kryt filtru
2 Plochý skládaný filtr
Otevreteviko filtru.
Vyměnte filtracné skládony sąček.

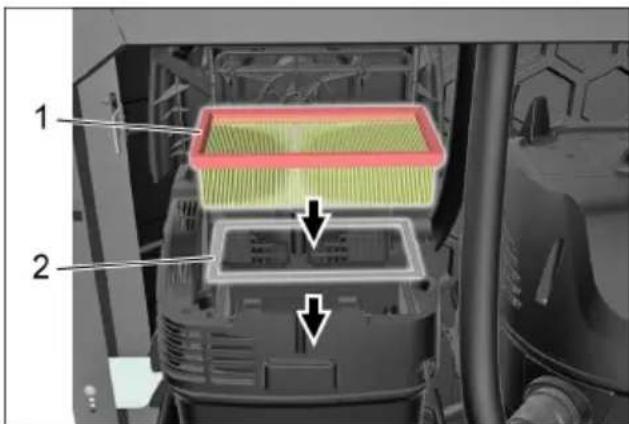

1 Plochý skládaný filtr
2 Kovový rám
Je tbreba dbat na to,aby byl nasazen pridavny kovovy ram.
Zavretekryt filtru, musi byt slyset zaiskocenizapadky.
Upozornění
Plochy skládaný filtr s cislem vyrobku
6.904-360.0 je odolný proti vlhkosti. Pri vyměne filtru doporučujeme použít besoin filtr.
Vyprázdnéni nádoby na nečistoty Kontrola saciho vykonu
Upozornéni
Nádobu na necistoty vyprázdněte"Justnou až dvakrát za týden.

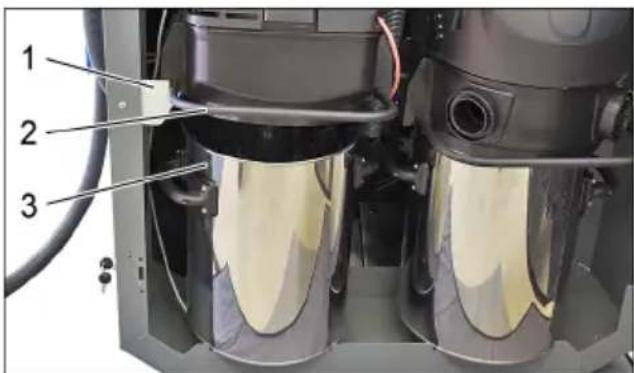

1 Držák
2 Držák
3 Nádoba na nečistoty
Nadzvedněte sací hlavu za držadlo a odložte ji do držáku.
Vyjměte nádobu na nečistoty.
Upozornění
Pri nasazovani saci hlavy je tbreba dbat na spravnou polohu.
Pred zavrenim dveri musi byt saci hadicezasunutamezi obema vysavaci,abybylo mozné zavrit dvere.
Po kaźdem vyprázdněni nádoby na nečistoty zkontrolujte zdola plochy skláda-ny filtr, zda v něm nejsou hrube nečistoty a znečistěné odstrańte.
Po kaźdem vyprázdněni nádoby na nečistoty zkontrolujte sací vykon.
Pokud je sací vykon nedostatečný, musí se plochy skládaný filtr vyčistit pomoci automatického Čišěné filtru.

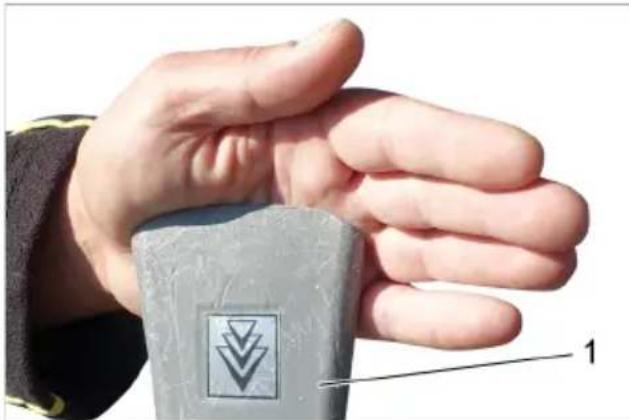

1 Sací tryska
Autohubici prikryjte rukou pri bezicim pristroji.
Autohubice musi drzet na ruce pusobenim podtlaku vytrofeného pristrojem.
Pokud se autohubice na ruce sama neudrží, musi se plochy skládaný filtr vyčistit pomoci automatického Čišěné filtru.
Čistěné plochého skládaného filtru pomoci automatického Čištěné filtru
Krok 1
→ Pristroj zapněte.
Krok 2
Automaticke cisteni filtru vypinačem vypněte.

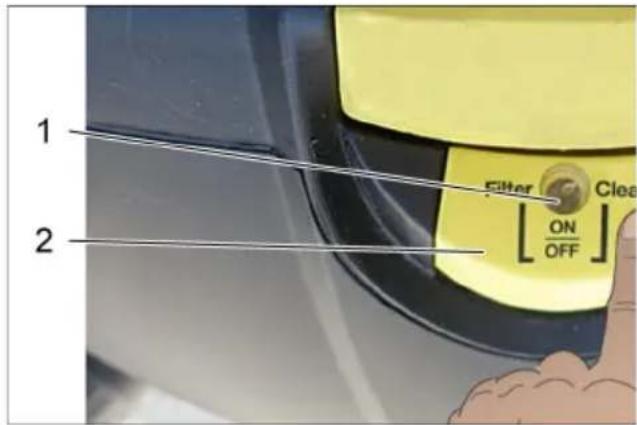

1 Kontrolka
2 Spinač automatického Čistěné filtru
Krok 3
Autohubici prikryjte rukou.
Upozornění
Autohubice drzte bēhem automatického Čištěni filtru uzavřenou.

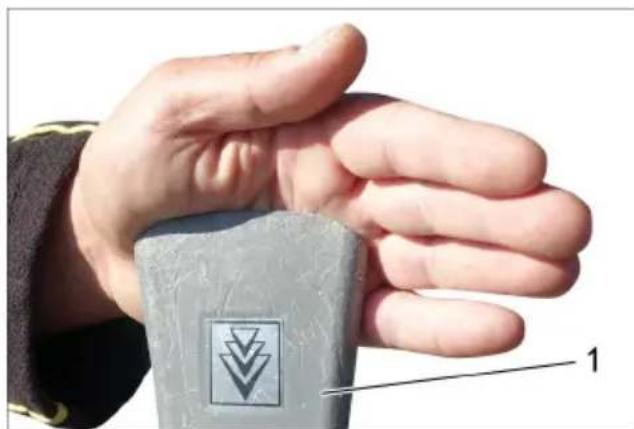

1 Saci tryska
Krok 4
Automaticke cisteni filtru vypinačem za-pněte.
Krok 5
Plochy skládaný filtr se nyní automaticaky vychisti třemi pulzujicimi nárazy vzduchu.
Krok 2 až Krok 4 opakujte.
Proces zopakujte petkrat až osmkrat (nebo podle stipné znečistěni). Potom zkontrolujte sací vykon.
Upozornéní
Kontrolka musi po procesech cisteni svitit zelené.
Upozornéní

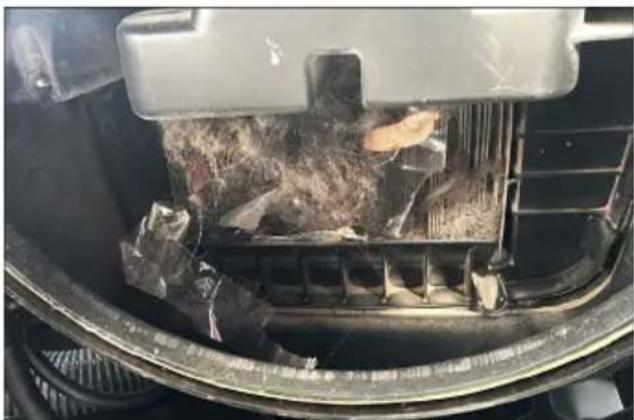

Pričistěni plochého skládaného filtru pomoci automatického Čistěni filtru se odstrani jemný prach, který ucpáva páry plochého skládaného filtru.
Vyskytujic se vlakna nesnižuju saci vykon. V pripadé potreby vlakna opatrne odstra-te smetáčekem.

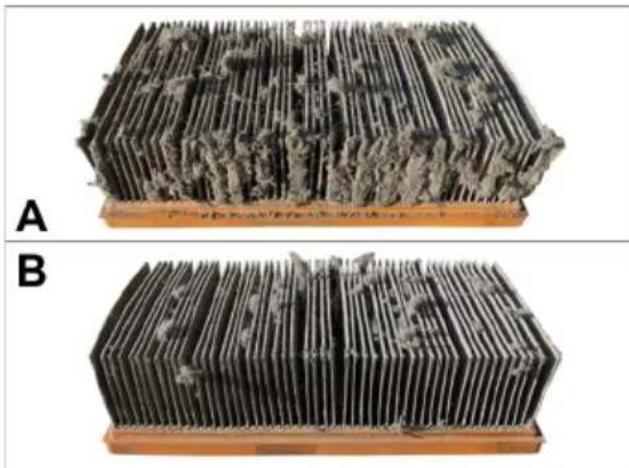

A Plochy skládaný filtr pred Čistěním
B Plochy skládaný filtr po Čistěné

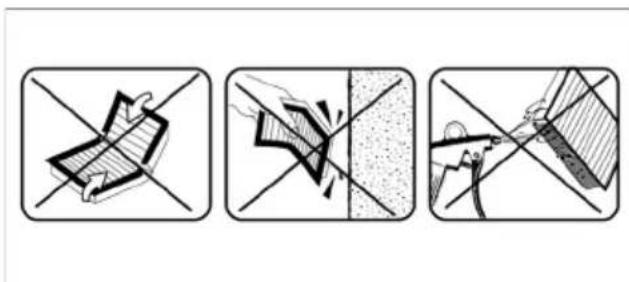

POZOR
Pri ohybani, vyklepavani a ciisteni stlacenym vzduchem se plochy skladany filtr poškodi.

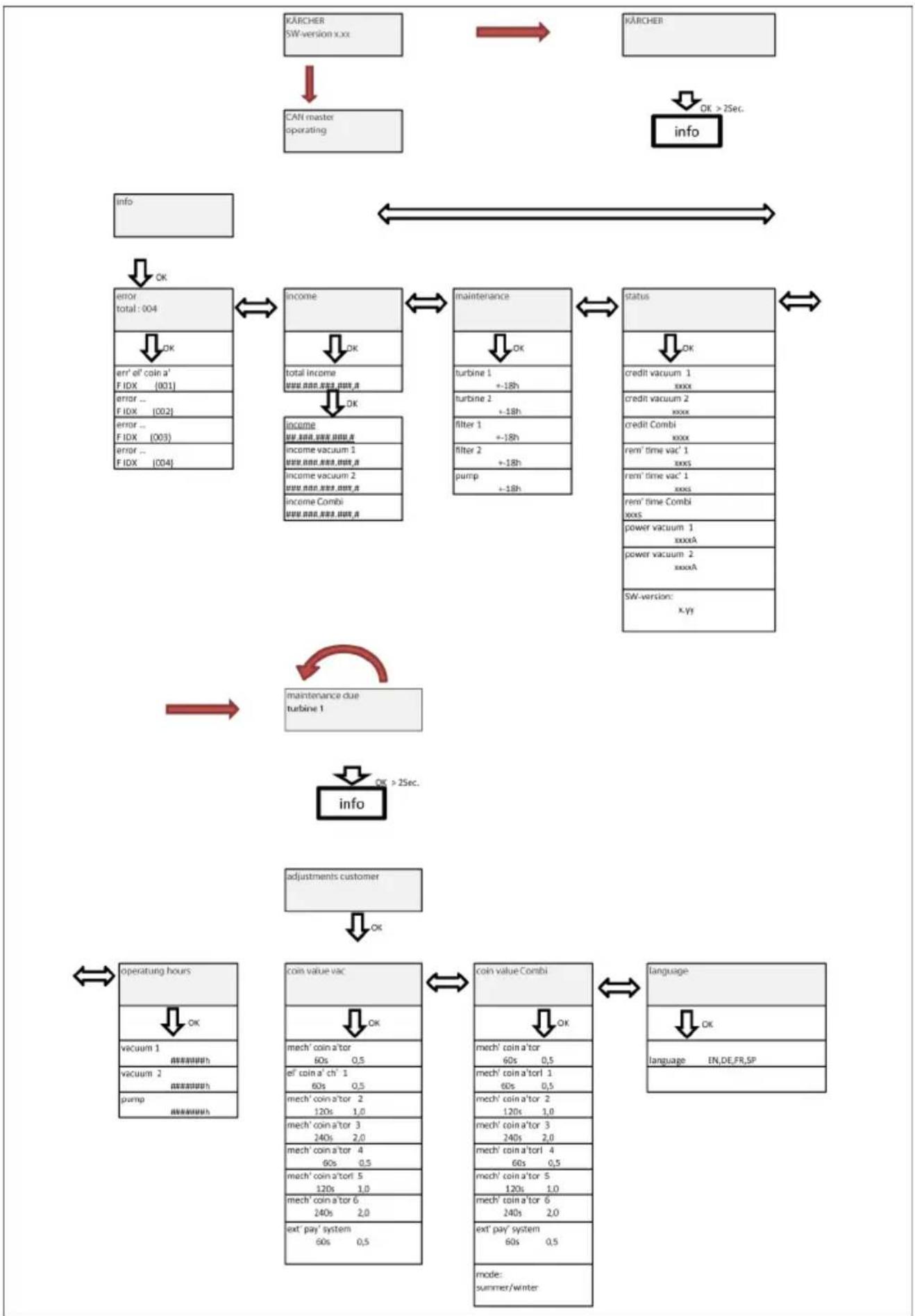

Struktura nabídky
| položka nabídky Význam | |
| CAN master operating | Pokud se zařizení provozuje v režimu Master na sběrnici CAN (mycí park), lze veškerá nastavení provadět pouze na centrálnířidici Jednotce. |
| error total: 004 | Potvrdte závadu vypnutím hlavního vypínače, odstraťe záva-du, vyčkejte nejményě 5 sekund a poté zařizení opět zapnéte. |
| income | Celkový objem Činnosti nelze vynulovat. |
| OK | |
| total income | Objem Činnosti / objem Činnosti ŽJ 1 / objem Činnosti ŽJ 2 / objem Činnosti kombinovaný: |
| OK | |
| income | Příslužný objem Činnosti lze vynulovat. |
| OK | |
| income vacuum 1 | To provedte současným stiskem tlacítka VLEVO a tlacítka VPRAVO a potvrd'te tlacíttem „OK". |
| OK | |
| income vacuum 2 | Storno tlacíttem „ESC". |
| OK | |
| income Combi | Vynuloványí műže provost pouze servis. |
| OK | |
| turbine 1 | Příslužný filtr lze vynulovat. |
| + -18h | To provedte současným stiskem tlacítka VLEVO a tlacítka VPRAVO a potvrd'te tlacíttem „OK". |
| + -18h | Storno tlacíttem „ESC". |
| položka nabídky Význam | |
| coin value vac | Upozorněni Prostřednictvím položky menu Mechanický mincovník se také nastavujé doba chodu pro variantu se spoustěcím tlacítkem. |
| OK | |
| mech' coin a'tor 60s 0,5 | → Mechanický mincovník Doba chodu 60 s, hodnota mince 0,5 |
| el' coin a' ch' 1 60s 0,5 | → Elektronický mincovník Kanál 1, doba chodu 60 s, hodnota mince 0,5 → Kanál 2, doba chodu 120 s, hodnota mince 1,0 |
| mech' coin a'tor 2 120s 1,0 | → Kanál 3, doba chodu 240 s, hodnota mince 2,0 |
| mech' coin a'tor 3 240s 2,0 | → Kanál 4, doba chodu 60 s, hodnota mince 0,5 |
| mech' coin a'tor 4 60s 0,5 | → Kanál 5, doba chodu 120 s, hodnota mince 1,0 |
| mech' coin a'torl 5 120s 1,0 | → Kanál 6, doba chodu 240 s, hodnota mince 2,0 |
| mech' coin a'tor 6 240s 2,0 | → Externí platební systém Doba chodu 60 s, hodnota mince 0,5 |
| ext' pay' system 60s 0,5 | |
| coin value Combi | Upozorněni Na tento režim lze prěpnout pouze u kombinované varienty. Pri prěpnutí na „zimu“ se Časové hodnoty delí dvěma. Hodnoty mincí züstávaji stejné. |
| OK | |
| mode: summer/winter | |

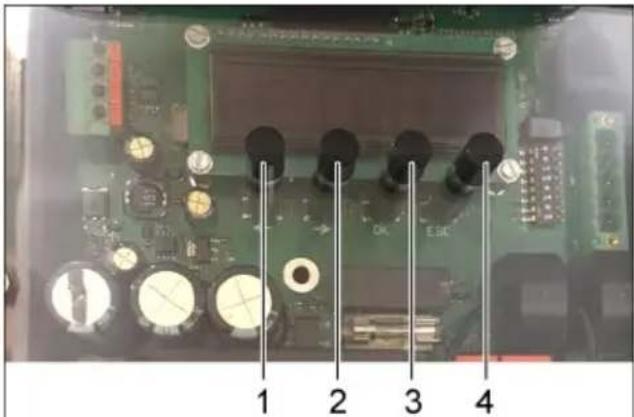

Popis funkčnich tlačitek
1 Tlačítko DOLEVA
2 Tlačitko DOPRAVA
3 Tlačitko „OK“
4 Tlačitko „ESC“
| Funkce popsané pomoci*: | |
| Tlačitko DO-LEVA | umožñuje pohyb dolea uvnitř nabídky |
| Tlačitko DO-PRAVA | umožñuje pohyb doprava uvnitř nabídky |
| Tlačitko „OK“ | umožñuje a potvrzuje modifikace |
| Tlačitko „ESC“ | postupné listovány zpět až na základní zobrazení |
Popis procházeni nabídky
Upozornění
V závislosti na vybavení zařizení se nerelevantné nabidky nebo stránky nezobrazuju. Na displeoji zustáva zobrazen posledné zvolený parametr (napr. celkový obrat, ...).
Volba nastavovaných paramétrù
Položku nabídky lze zvolit tlačitkem VLEVO a VPRAVO.
→ Skupinu parametrù otevṛte stisknutim tlacitka „OK".
Pomoci tlacitek DOLEVA a DOPRAVA vyberte nastavované parametry.
Nastavení parametrú s proměnnými
Stiskněte tlačitko „OK".
Nastavitelná proměnná bliká.
Pomoci tlacitek DOLEVA a DOPRAVA nastavte hodnotu promenne.
K rychlé změne proměnné pridržte tlacitko stisknute.
Hodnotu uložte stisknutim tlacitka „OK". nebo
Zmenu muzete prerusit stisknutim tla-citka ,ESC".
Nastavení paramétru s vice proměnnými
Stiskněte tlačitko „OK“.
Nastavitelná proměnná bliká.
Pomoci tlacitek DOLEVA a DOPRAVA nastavte hodnotu promenne.
K rychlé změne proměnné pridržte tlačitko stisknute.
Hodnotu uložte krátkým stisknutim tlacitka „OK“, současné DOJDE k prepnuti na dalsí proměnnou.
Nastavené hodnoty uložte dlouhým (1 sekundu) stisknutím tlacítka „OK". nebo
Zmenu muzete prerusit stisknutim tla-citka ,ESC".
Opusteni menu
Pomoci tlacitka "ESC" se dostanete zpet do nadrazeneho menu.
Príslušnou sekci lze opustit stiskem tlačitka „ESC“, pokud uživotel nepřepnul na režim zmen.
Před veskerými pracemi na pristroji prěpnéte hlavní vypínač (na vnějsím pouzdru) do polohy „OFF".
| Porucha Możná | príčina Odstraněné | ||
| Prístroi neběží Přerušeni prívodu proudu (blokovány štěrbiny uzavěno) | Zkontrolujte kabely a pojistky u elektroniky | Kvalifikovánekélektrárů | |
| Mincovník znečištěn Vycistěte mincovník Provozovatel | |||
| Blokace štěrbiny v mincovníku se neotvírá | Mince uvázla, vyjměte minci | Provozovatel | |
| Blokace štěrbiny v mechanickém mincovníku vázne | Opravte blokaci štěrbiny nebo ji vyměnte | Provozovatel Zákaznický ser-vis | |
| Saci sila slábne Systém sání upcaný Uvolněte | ucpání sací hubi-ce, sací hadice, hadicové spojky nebo plochého skládaného filtru | Provozovatel | |
| Kryt filtru správně bezasko-čil | Zacvaknéte správně kryt filtru | Provozovatel | |
| Plochý skládaný filtru upcaný | Vyměnte plochý skládaný filtr | Provozovatel | |
| Plochý skládaný filtr je po-škozen | Vyměnte plochý skládaný filtr | Provozovatel | |
| Při vysávány do-cházi k emisi prachu | Plochý skládaný filtr není správně nasazen | Dodržte správnou montáž-ní polohu plochého skláda-ného filtru, resp. obnovte ji | Provozovatel |
| Plochý skládaný filtr upcaný | Vyměnte plochý skládaný filtr | Provozovatel | |
| Automaticke Čiš-těné filtru nepra-cuje | Saci hadice není správně připojena | Prípoje sací hadici Provozovatel | |
| Automaticke Čištěné filtru je vypnuté spinačem automatickeho Čištěné filtru | Zapnéte automaticke Čiš- těné filtru (LED na spínači automatickeho Čištěné filtru musí svítit) | Provozovatel | |
| Automaticke Čištěné filtru nelze vypnout/zapnout | -Zákaznický ser-vis | ||
| Víko filtru je zcela uzavěreno | Zavřete správně víko filtru | Provozovatel | |
| Saci hlava není správně na-sazena na sací námobu | Nasad'te správně sací hlá-vu | Provozovatel |
Chybové kódy
| Zobrazeni Displej | Chyba | Popis závady Odstra | něni provozova- telem | |
| Závada el. minc. | 001 Závada elektrického mincovníku Demontu | jte a vyčistěte mincovník | ||
| Závada mech. minc. | 002 Závada mechancého mincovníku | |||
| Závada tlacítka 1 | 003 Spóušćí tlacítko, resp. tlacítko volby umistěné vysavače 1 vázne | Zkontrolujte spoušćí tlacítko | ||
| Závada tlacítka 2 | 004 Spóušćí tlacítko, resp. tlacítko volby umistěné vysavače 2 vázne | |||
| Závada turbíny 1 | 005 Turbína 1 má záva- du | Vypněte a zapnéte hlavné vypínač | ||
| Závada turbíny 2 | 006 Turbína 2 má záva- du | Zkontrolujte, zda je u pri- strojů do vyrobního Čísla 010120 zapnutý hlavné spínač | ||
| Závada relé 1 007 | Turbína 1, relé má závadu Vypněte a za | vněte hlavné vypínač | ||
| Závada relé 2 008 | Turbína 2, relé má závadu | |||
| Nadproud T1 009 | Nadproud turbiny 1 Vypněte | a zapnéte hlavné vypínač | ||
| Nadproud T2 010 | Nadproud turbiny 2 | |||
| Ádržba T1 011 | Termín úd | Upozorněni V rídici Jednotce uplynul interval Údržby pro turbínu | ||
| Ádržba T2 012 | Termín úd | Upozorněni V rídici Jednotce uplynul interval Údržby pro filtr | ||
| Ádržba filtru 1 013 | Termín | údržby filtru 1 | ||
| Ádržba filtru 2 014 | Termín | údržby filtru 2 |
Záruka
V každé zemi platí záručné podminky vydàné príslušnou distribučné společností. Prípadné poruchy zařizení odstranímce během záručné lhúty bezplatné,Pokud byl jejich prícinou vadné material nebo vyrobní závady.V prípadě uplatnovány nároku na záruku se s dokladem o zakoupení obratte na prodejce nebo nanejblžsí oddělení služeb zákazníkūm.
Příslušenstvá náhradní díly
Používejte pouze originální príslušenstvá a originální náhradní díly, ty poskytuji záruku bezpečného a bezporuchového provozu prístroje.
Informace o príslušenstvá a náhradních dílech naleznete na adrese www.kaercher.com.
Technické udaje
| SB VC1 VC2 | |||
| Napěti sítě V 22 | 0-240 | 220-230 | |
| Frekvence Hz 1 | ~ 50-60 | ||
| Max. vykon W 1 | 380 2x | 1380 | |
| Jmenovitý vy-kon | W 1200 | 2x 1200 | |
| Množstvi vzdu-chu (max.) | I/s 74 2 | x 74 | |
| Podtlak (max.) kPa(mbar) | 25,4 (254) | ||
| Hladina akus-tického tlaku LpA | dB (A) | < 70 | |
| SB VC1 EC VC2 EC | |||
| Napěti sítě V 22 | 0-240 | 220-240 | |
| Frekvence Hz 1 | ~ 50-60 | ||
| Max. vykon W 1 | 380 2x | 1380 | |
| Jmenovitý vy-kon | W 1200 | 2x 1200 | |
| Množstvi vzdu-chu (max.) | I/s 60 2 | x 60 | |
| Podtlak (max.) kPa(mbar) | 24,4 (244) | ||
| Hladina akus-tického tlaku LpA | dB (A) | < 70 | |
EU prohlášeni o shodě
Tímto prohlasujeme, ze niže označené stroje odpovidaji jejich základní koncepcí a konstrukčním provedením, stejně jako námí do provozu uvedenymi konkrétnímì provedeními, príslušnám zásadním požadvakúm o bezpečnosti a ochraně zdraví směrnic EU. Pri jakýchkoli na stroji provedeních zmenách, které nebyly námí odouhlaseny, požbývá toto prohlášeni svou platnost.
Vyrobek: Vysavani za sucha
Typ: 1.070-xxx
Príslušné směrnice EU:
2000/14/ES
Použité národní normy
一
Nizepodepsani Jednajz poverenia se zplnomocnenim predstavenstva spolecnosti.
H.Jenner
Zplnomocnéna osoba pro sestavení dokumentace:
S. Reiser
Alfred Kärcher SE & Co. KG
1 Tlačidlo VLAVO
2 Tlačidlo VPRAVO
3 Tlačidlo „OK“
4 Tlačidlo „ESC“
5 Poistka
6 Displej
Pre prechod do menu riadenia pristroja na
2 sekundy pritlačte a podržte tlačidlo „OK".
Zobrazí sa menu „Info".
Prvky pristroja
1 Ocistenie filtra
2 Plochý skladany filter
3 Siet'ovy kabel
4 Kontrolka
5 Spinač pre automatické cistenie filtra
Pristrojmöze uviest do prevadzky len vyškolení odborný personal.
Vysávanie sa spustí okamžite po vhodení mince.
SBVC2
Po vhodení mince zvolte prislušné miesto vysávača. Vysávanie sa začne.
1 Displej (volitelné vybavenie)
Dalsie vyhotovenia:
S vhadzovaním/bez vhadzovania mince.
Automaticke cistenie filtra
Stlačte vypínač. Kontrolka na vypínači zhasne.
Zapnutie automatického Čistenia filtra:
Opakovane stlacte vypinač. Kontrolka na vypinači svieti zelenou farbou.
Upozornenie
Vypnutie automatického Čistenia filtra vedie k predcasnému opotrebovaniu filtra a zni- zeniu sacej sily.
Starostlivost' a udrzba
Nádobu na necistoty je nutné vyprázdnovat'raz až dvakrát za týzden.
1 Držiak
2 Rameno
3 Nádrž na nečistoty
→ Nadviñnite nasávaciu hlavu s ruková-tou a položte ju do držiaka.
Odstrante zásobnik na nečistotu.
Upozornenie
2 Spinač pre automatické Čistenie filtra
Krok 3
Pomocou ruky uzatvorte hubicu na vy-savanie auta.
Upozornenie
Pocas automatického Čistenia filtra ponechajte hubicu na vysavanie auta uzatvorenú.
1 Vysávacia hubica
Krok 4
Pomocou spinaça zapnite automatické cisteniefiltra.
Krok 5
Následne skontrolujte sací vykon.
Upozornenie
Kontrolka musi po procesoch cistenia svietit' nazeleno.
Upozornenie
B Plochy skladany filter po cistení
POZOR
| Funkcie, popístané*: | |
| Tlačidlo VL'A-VO | v rámci menu umožné pohyb dol'ava |
| Tlačidlo VPRAVO | v rámci menu umožné pohyb doprava |
| Tlačidlo „OK“ | umožné a potvrdi modifikacja cie |
| Tlačidlo „ESC“ | postupné listovanie spätz až na základné zobrazenie |
Popis vedenia menu
Upozornenie
Na displeji zestáva zobrazený posledné zvoleny parameter (napr. celkový objem Činnosti,...).
Volba nastavitel'nych parametrov
Bod menu zvolte pomocou tlacidiel VL'AVO a VPRAVO.
Pomocou tlačidla „OK“ otvorte skupinu parametrov.
Pomocou tlačidiel VLAVO a VPRAVO zvolte nastavitelné parametre.
Nastavenie parametrov s premennou
Stlačte tlačidlo „OK".
Nastavitné premenná bliká.
Hodnotu premennej nastavte pomocoutlacidiel VLAVO a VPRAVO.
Pre rychlu zmenu premennej drzte stla-cené tlačidlo.
Zmenu zrušte stlačením tlačidla „ESC".
Opustenie menu
Pomocou tlacidla ,ESC" sa dostanete v menu spat' smerom hore.
Príslušné oblast' možete opustit' pomocoutlacidla,ESC", ak použivatei' neprepol do režimu zmien.
Pomoc pri poruchách
△NEBEZPECENSTVO
Vyrobok: Suchy vysávač
Typ: 1.070-xxx
Uplatnované harmonizované normy:
EN 60335-1
EN 60335-2-69
EN 60335-2-75
EN 50581
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 2015
EN 61000-3-3:2013
EN 62233: 2008
