Produkttype	Industriell tørrstøvsuger
Merke	Kärcher
Modell	SB VC 2
Antall sugpunkter	2 (SB VC 2)
Nettspenning	220-230 V
Frekvens	50-60 Hz
Maksimal effekt	2 x 1380 W
Nominell effekt	2 x 1200 W
Maks. luftstrøm	2 x 74 l/s
Maks. undertrykk	25,4 kPa (254 mbar)
Lydtrykknivå	< 70 dB(A)
Filtertype	Brettet platefilter (ref. 6.904-360.0)
Automatisk filterrensing	Ja, ved luftpuls etter start
Forskriftsmessig bruk	Suging av tørre urenheter i kupéen til motorkjøretøyer
Igangkjøring	Forbeholdt opplært fagpersonell
Løpende vedlikehold	Tøm smussbeholderen 1-2 ganger per uke; bytt filteret en gang per år eller ved tilsmussing
Sikkerhet	Fare: Slå av hovedbryteren før alle inngrep; følg sikkerhetsinstruksene nr. 5.956-249.0
Reservedeler	Brettet platefilter ref. 6.904-360.0, tilgjengelig på www.kaercher.com
Garanti	I henhold til lokale forhandlers vilkår; gratis reparasjon av material- eller produksjonsfeil
Vekt	Ikke oppgitt i håndboken

Ofte stilte spørsmål - SB VC 2 Kärcher

Hva er nettspenningen til støvsugeren SB VC 2?

Støvsugeren fungerer på en nettspenning på 220-230 V og en frekvens på 50-60 Hz.

Hvordan starter jeg sugingen på SB VC 2?

Etter å ha satt inn en mynt, velg det tilsvarende sugpunktet ved hjelp av valgtasten (venstre eller høyre), så starter sugingen.

Hvordan rengjør jeg det brettede platefilteret?

Bruk automatisk filterrensing: lukk munnstykket for hånd, aktiver den automatiske rengjøringsbryteren, og gjenta syklusen 5 til 8 ganger avhengig av tilsmussing. Filteret renses med luftpuls.

Hvor ofte må smussbeholderen tømmes?

Det anbefales å tømme smussbeholderen 1 til 2 ganger per uke for å sikre god sugekraft.

Hva gjør jeg hvis sugekraften reduseres?

Kontroller at munnstykke, slange og filter ikke er tette. Rens filteret med automatisk filterrensing. Hvis problemet vedvarer, bytt det brettede platefilteret.

Kan jeg suge væsker eller farlig støv med denne enheten?

Nei, enheten er kun designet for suging av tørre urenheter i kupéen til kjøretøyer. Suging av væsker, skadelig støv eller brennbare materialer er forbudt.

Hvordan bytter jeg det brettede platefilteret?

Åpne filterdekselet, bytt ut det gamle filteret med et nytt (ref. 6.904-360.0) og sørg for å sette inn det ekstra metallrammen, lukk deretter dekselet til det klikker på plass.

Hvordan tilbakestiller jeg omsetningstelleren?

I menyen, velg ønsket teller, trykk samtidig på venstre og høyre tast, bekreft deretter med OK-tasten. For å avbryte, trykk på ECH.

Hva betyr feilkoden 'Err Monnay. élec'?

Denne koden indikerer en feil i den elektriske myntkontrolleren. Rengjør myntkontrolleren; hvis problemet vedvarer, kontakt kundeservice.

Hvordan får jeg tilgang til enhetens betjeningsmeny?

Hold inne OK-tasten i 2 sekunder for å vise informasjonsmenyen. Bruk venstre og høyre tast for å navigere, OK for å bekrefte, og ECH for å gå tilbake.

BRUKSANVISNING SB VC 2 Kärcher

Miljøbeskyttelse DA 1

Faregrader DA 1

Bestemmelsesmessig anvendelse DA 1

Oversikt over maskinen . . . . DA 2

Maskinelementer. DA 3

Ibrugtagning DA 3

Betjening DA 6

Tilbehør og reservedeler . . . . DA 16

Tekniske data DA 16

EU-overensstemmelseserklæring DA 16

Miljøbeskyttelse

En mulig farlig situasjon, som kan føre til alvorlige personskader eller til død.

△FORSIKTIG

Henvisning til en mulig farlig situasjon, som kan føre til lette personskader.

BEMERK

Henviser til en mulig farlig situasjon som kan føre til materielle skader.

Forskriftsmessig bruk

Ved å koble fra automatisk filterrensning slites filteret raskere og sugekraften forringes.

Pleie og vedlikehold

Informasjon om tilbehør og reservedeler finner du på www.kaercher.com

Tekniske data

SB VC1 VC2
Netspænding V	220-24	0 220-23	0
Frekvens Hz 1~	50-60
Max. effekt W 1	380 2x	1380
Nominal ydelse	W 1200	2x 1200
Luftmængde (max.)	l/s 74	2x 74
Undertryk (max.)	kPa (mbar)	25,4 (254)
Lydtryksniveau LpA	dB (A)	< 70

SB VC1 EC VC2 EC
Netspænding V	220-24	0 220-24	0
Frekvens Hz 1~	50-60
Max. effekt W 1	380 2x	1380
Nominel ydelse	W 1200	2x 1200
Luftmængde (max.)	I/s 60 2x	60
Undertryk (max.)	kPa (mbar)	24,4 (244)
Lydtryksniveau LpA	dB (A)	< 70

EU-samsvarserklæring

Før første gangs bruk av apparatet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

anvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Det er tvingende nødvendig å lese sikkerhetsinstruksene nr. 5.956-249.0 før maskinen settes i drift! - Hvis bruksanvisningen og sikkerhetsanvisningene ikke følges, kan dette medføre skader på apparatet og fare for brukeren og andre personer. - Informer straks forhandleren ved transportskader.

Miljøvern. NO 1

Risikotrinn. NO 1

Forskriftsmessig bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Apparatoversikt. NO 2

Apparatoversikt. NO 2

Maskinorganer . NO 3

Taibruk NO3

Betjening. NO 6

Pleie og vedlikehold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Gamle apparater inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Batterier, olje og lignende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

For en umiddelbar truende fare som kan føre til store personskader eller til død.

ADVARSEL

For en mulig farlig situasjon som kan føre til store personskader eller til død.

△FORSIKTIG

Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Forskriftsmessig bruk

Merk: Kärcher kan ikke ta noe ansvar for skader på apparatet, for skader på kundens kjøretøy eller for andre skader som skyldes at bestemmelsene i denne bruksanvisningen ikke følges.

• Apparatet er ment for suging av tørt smuss fra innredning i biler.
• Ikke forskriftsmessig bruk, og derfor forbudt, inkluderer suging av brennbare stoffer, skadelig støv og væsker.
• Dette apparatet er egnet for industriell virksomhet.
• Til denne varianten finnes det en energiposisjon (SB VC 1) - eller tørrposisjon (SB VC 2).

Apparatoversikt

Vises SB VC 2:

1 Styring 2 Myntinnkast 3 Hovedbryter 4 Sugehode 1 5 Holder 6 Bøyle 7 Smussbeholder 8 Sugehode 2

9 Myntkontrollenhet 10 Bryter for automatisk filterrengjøring 11 Mellomring A Kabelgjennomføring SB VC 1 B Kabelgjennomføring SB VC 2

Apparatstyring

1 Tast VENSTRE 2 Tast HØYRE 3 "OK"-tast 4 "ESC"-tast 5 Sikring 6 Display

For å komme til menyen for apparatstyring, trykker du på "OK"-tasten i 2 sekunder. Menyen "Info" vises.

Maskinorganer

1 Rensing av filter 2 Foldefilter 3 Nettledning 4 Kontrollampe 5 Bryter for automatisk filterrengjøring

Ta i bruk

OBS

Apparatet må kun tas i drift av opplært personale.

Ved suging skal aldri det flate foldefilteret fjernes.

Merknad

Sugeslangen er plassert i smussbeholderen.

Montering sugeslange

1 Slangekobling 2 Bøssing 3 Klemring 4 Glassfiberstav 5 Dobbelt mantel sugeslange 6 Styreslange

Monter klemring, bøssing, og slangekobling på dobbeltmantlet sugeslange. Stikk glassfiberstaven i styreslangen og for den gjennom slangekoblingen.

1 Sugetilkobling 2 Tetningsring 3 Snapping 4 Dobbelt mantel sugeslange 5 Svampegummitetning

Skyv svampegummitetningen over dobbelt mantel sugeslange til like før dobbelkanalen. For dobbelt mantel sugeslange gjennom sugeslangeopptaket. Monter klemring, bøssing, og slangekobling på dobbeltmantlet sugeslange. Koble sugeslangetilkoblingen til mellomringen. Før du lukker døren må sugeslangen skyves inn mellom begge sugerne, slik at døren kan lukkes.

1 Dobbelt mantel sugeslange 2 Glassfiberstav 3 Svampegummitetning 4 Sugeslangeopptak

Stikk glassfiberstaven, dobbeltmantlet sugeslange og svampegummitetningen i sugeslangeopptaket.

Merknad

Svampegummitetningen må være i flukt med sugeslangeopptaket.

1 Dreiering 2 Skrue 3 Dobbelt mantel sugeslange 4 Gjenge i dreiering → Legg den åpne dreieringen rundt den dobbeltmantlete sugeslangen. → Lukk dreieringen og trekk den til med skruen.

1 Dreiering 2 Dobbelt mantel sugeslange

Trekk den dobbeltmantlede sugeslangen litt nedover. Skru dreieringen oppover for hånd, slik at sugeslangen spennes mellom det ytre og indre området.

1 Sugedyse 2 Gjengering 3 Tyverisikring blådyse 4 Festering 5 Betjening sugeslange. Tilpass sugeslangebetjening i lengden. Stikk spennring, gjengering og tyverisikring på sugeslangebetjening og stikk det på blådysen.

1 Slangekobling 2 Bøssing 3 Klemring 4 Fjær knekkbeskyttelse 5 Betjening sugeslange

Stikk klemring, gjengering og tyverisikring på sugeslangebetjening og stikk det på blådysen.

Totalbilde

1 Betjeningsmekanisme for sugeslange, med fjær-knekkbeskyttelse 2 Slangekobling 3 Dobbelt mantel sugeslange

Monteringsstikk

Forskjell startstyring

A

B

ASBVC1

BSBVC2

1 Tast sugerutvalg venstre 2 Tast sugerutvalg høyre

SBVC1

Sugeprosess straks etter myntinnkast.

SBVC2

Etter myntinnkast velger du tilsvarende sugerposisjon med tasten. Gjennomfør sugeprosessen.

1 Display (Ekstrautstyr)

Ytterligere modeller:

Med / uten myntinnkast.

Automatisk filterrensing

Apparatet har en automatisk filterrens som er spesielt effektiv overfor fint støv. Det flate foldefilteret renses dermed automatisk etter at sugingen har startet, ved hjelp av tre pulserende luftstøt.

Merk: Den automatiske filterrengjøringen er slått på fra fabrikken.

Merk: Den automatiske filterrengjøringen kan bare slås på/av ved påslått apparat.

• Slå av automatisk filterrengjøring:

→ Bruk bryteren. Kontrollampe i bryteren slukkes. - Slå på automatisk filterrengjøring: → Bruk bryteren en gang til. Kontrollampe i bryteren lyser grønn.

Merknad

Dersom den automatiske filterrengjøringen slås av, fører dette til for tidlig slitasje på filteret og at sugeevnen avtar.

Pleie og vedlikehold

Skifte foldefilter

Merknad

Det flate foldefilteret må skiftes årlig eller etter behov, avhengig av hvor skittent det er.

→ Kontroller at det flate foldefilteret sitter korrekt.

1 Filterdeksel 2 Foldefilter Åpne filterdekselet. → Skifte foldefilter.

1 Foldefilter 2 Metallramme

→ Kontroller at den ekstra metallrammen er satt inn. → Lukk filterdekselet, du skal høre det går i lås.

Merknad

Det flate foldefilteret, med artikkelnummer 6.904-360.0, er motstandsdyktig mot fuktighet. Det anbefales å bruke dette filteret når filteret skal skiftes ut.

→ Etter hver gang smussbeholderen tømmes, må du sjekke om det sitter grovsmuss på undersiden av det flate foldefilteret og eventuelt fjerne urenheter. → Etter hver gang smussbeholderen tømmes, må du kontrollere sugekraften. → Dersom sugekraften ikke er tilfredsstillende, må det flate foldefilteret renses ved hjelp av den automatiske filterrensen.

1 Sugedyse

→ Legg hånden over bildysen mens apparatet er i gang. Bildysen skal, ved hjelp av undertrykket produsert av apparatet, kunne suge seg fast til hånden. → Dersom bildysen ikke suges fast til hånden, må det flate foldefilteret renses ved hjelp av den automatiske filterrensen.

Rengjøre flatt foldefilter med automatisk filterrens

Trinn 1

→ Slå apparatet på.

Skritt 2

Slå av automatisk filterrens med bryteren Ren.

1 Kontrollampe 2 Bryter for automatisk filterrengjøring

Skritt 3

Legg hånden over bildysen.

Merknad

Hold bildysen lukket under den automatiske filterrensen.

1 Sugedyse

Trinn 4

Slå på automatisk filterrens med bryteren n.

Trinn 5

Det flate foldefilteret blir nå automatisk renset ved hjelp av tre pulserende luftstøt. Gjenta trinn 2 til trinn 4.

Gjenta fremgangsmåten fem til åtte ganger (avhengig av hvor forurenset det er).

Kontroller sugekraften til slutt.

Merknad

Etter rensen skal kontrollampen lyse grønt.

Merknad

Når det flate foldefilteret renses med den automatiske filterrensen, fjernes først støv som stopper til porene på foldefilteret.

Dette vil, over tid, innskrenke sugekraften.

Det flate foldefilteret vil skades dersom det knekkes, bankes av eller rengjøres med trykkluft.

Menystruktur

Menypunkt Betydning
CAN master operating	Når anlegget drives i CAN-masterdrift (bilvaskstasjon) kan alle innstillinger kun foretas av sentral styring.
error total:004	Slik utbedrer du feil:Slå av hovedbryter, utbedr feilen vent i minst 5 sekunder og slå på igjen.
income	Hovedomsetningen kan ikke tilbakerstilles.
OK
total income ###.###.###.###.###,#
OK
income ###.###.###.###,#
income vacuum 1 ###.###.###.###,#
income vacuum 2 ###.###.###.###,#
income Combi ###.###.###.###,#
maintenance	Kan kun tilbakerstilles med service.
OK
turbine 1 +-18h
turbine 2 +-18h
filter 1 +-18h	Gjeldende filter kan tilbakerstilles. For Å gjøre dette trykker du tastene VENSTRE og HØYRE sam tidig og bekrefter med “OK"-tasten. Avbryt med “ESC"-tasten.
filter 2 +-18h
coin value vac	Merknad I menyvalget Mekanism myntkontrollenhet stilles øså gangti- den for varianten med startknapp inn.
OK
mech' coin a'tor 60s 0,5	→ Mekanism myntkontrollenhet Gangtid 60 s, myntverdi 0,5
el' coin a' ch' 1 60s 0,5	→ Elektrisk myntkontrollenhet Kanal 1, gangtid 60 s, myntverdi 0,5 → Kanal 2, gangtid 120 s, myntverdi 1,0
mech' coin a'tor 2 120s 1,0	→ Kanal 3, gangtid 240 s, myntverdi 2,0
mech' coin a'tor 3 240s 2,0	→ Kanal 4, gangtid 60 s, myntverdi 0,5
mech' coin a'tor 4 60s 0,5	→ Kanal 5, gangtid 60 s, myntverdi 1,0
mech' coin a'torl 5 120s 1,0	→ Kanal 6, gangtid 240 s, myntverdi 2,0
mech' coin a'tor 6 240s 2,0	→ Eksternt tellesystem Gangtid 60 s, myntverdi 0,5
ext' pay' system 60s 0,5
coin value Combi	Merknad Dette moduset kan kun kobles om hos kombimodellen. Når du kobler om til "Vinter" halveres tidene. Myntverdiene blir de samme.
OK
mode: summer/winter

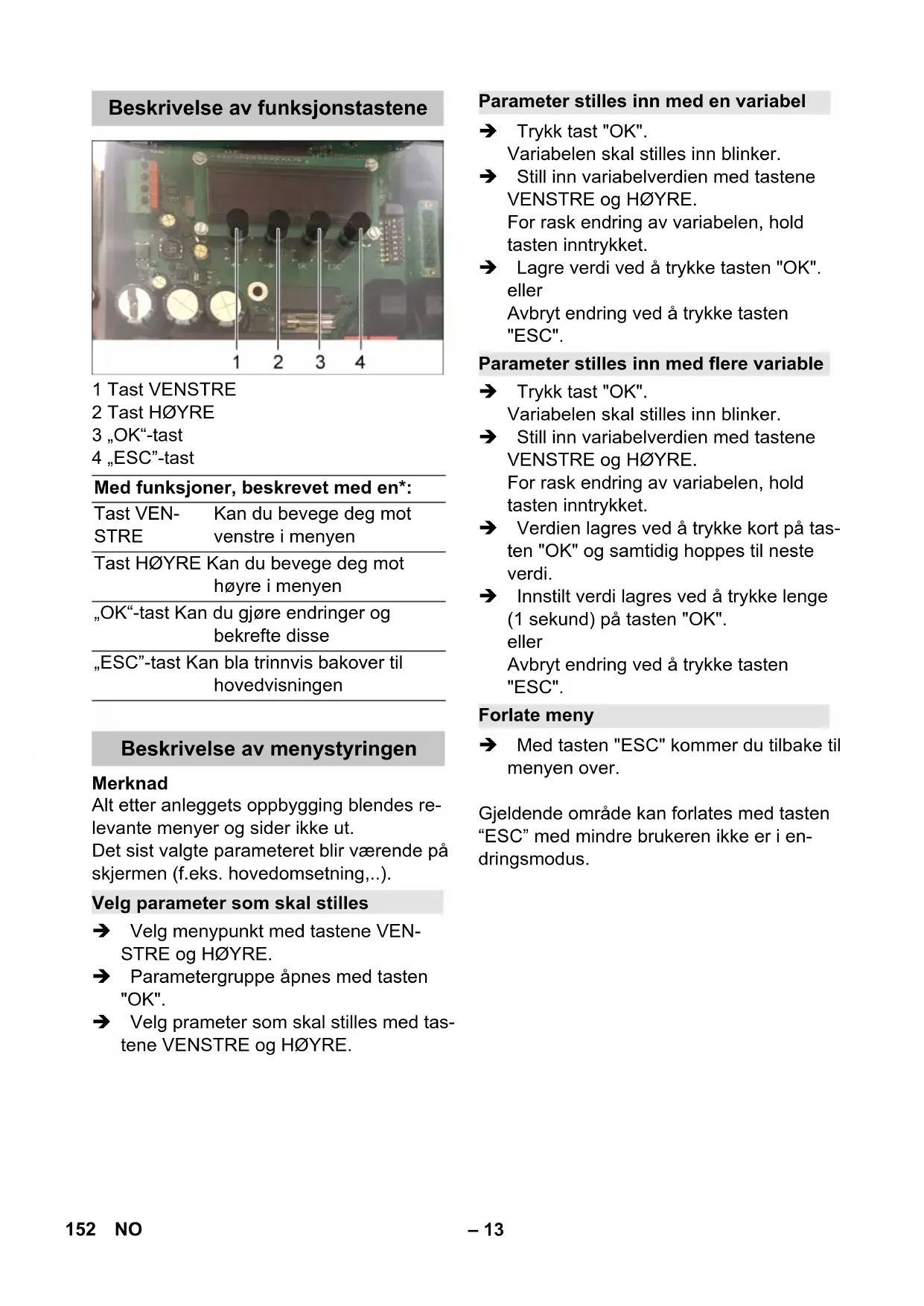

Beskrivelse av funksjonstastene

1 Tast VENSTRE 2 Tast HØYRE 3 "OK"-tast 4 "ESC"-tast

Med funksjoner, beskrevet med en*:
Tast VEN-STRE	Kan du bevege deg mot venstre iimenyen
Tast HØYRE	Kan du bevege deg mot høyre iimenyen
„OK“-tast Kan du gjøre endringer og bekrefteppe
„ESC“-tast Kan bla trinnvis bakover til hovedvisningen

Alt etter anleggets oppbygging vil relevante menyer og sider vises ut.

Det sist valgte parameteret blir værende på skjermen (f.eks. hovedomsetning,...).

Trykk tasten "OK". Variabelen som skal stilles inn blinker. → Still inn variabelverdien med tastene VENSTRE og HØYRE. For rask endring av variabelen, hold tasten inntrykket. → Lagre verdi ved å trykke tasten "OK", eller avbryt endring ved å trykke tasten "ESC".

Parameter stilles inn med flere variable

Trykk tasten "OK".

Variabelen som skal stilles inn blinker.

→ Still inn variabelverdien med tastene VENSTRE og HØYRE.

For rask endring av variabelen, hold tasten inntrykket.

→ Verdien lagres ved å trykke kort på tasten "OK" og samtidig hoppes til neste verdi. → Innstilt verdi lagres ved å trykke lenge (1 sekund) på tasten "OK".

Avbryt endring ved å trykke på tasten "ESC".

Forlate meny

→ Med tasten "ESC" kommer du tilbake til menyen over.

Gjeldende område kan forlates med tasten "ESC" med mindre brukeren ikke er i endringsmodus.

Feilretting

△FARE

Før noe arbeid utføres på apparatet, skal hovedbryteren (i det utvendige huset) settes på "OFF".

Feil Mulige ørsa	ker Tiltak
Maskinen går ikke	Strømtilførsel avbrutt (slot- lås lukket)	Kontroller kabel og sikring elektronisk	Elektrofagper- son
	Myntinnkast tilsmusset Rengjøre myntkontrollen- heten	Eier
	Spaltelåsen i myntkontrol- lenheten Åpnes ikke	Mynt sitter fast, fjern myn- ten	Eier
	Spaltelåsen i mekanisk myntkontrollenhet blokkert	Reparer ev. skift ut spalte- låsen	Eier Kundetjeneste
Sugekraften av- tar.	Sugesystem er tilstoppet Fjern blokkeringen fra su-gedyse, sugeslange, su- gekobling eller flatt foldefi- ter	Eier
	Filtertildekning er/DDke riktig plassertert	Plasser filtertildekning rik-tig	Eier
	Det flate foldefilteret er til- stoppet	Rengjøre / skifte ut flatt fol- defilter	Eier
	Det flate foldefilteret er sk- det	Rengjøre / skifte ut flatt fol- defilter	Eier
Støvutslipp ved suging	Det flate foldefilteret er/DDke riktig satt inn	Sorg for uller kontROLLER at det flate foldefilteret er rik-tig montert	Eier
	Det flate foldefilteret er til- stoppet	Rengjøre / skifte ut flatt fol- defilter	Eier
Automatisk filter-rens fungerer ikke.	Sugeslangen er/DDke riktig koblet til	Koble sugeslangen til Eier
	Slå av automatisk filterren-gjøring via bryter automa- tisk filterregjøring.	Slå på automatisk filterren-gjøring (LED på bryter au- tomatisk filterrengjøringmxåvine på)	Eier
	Den automatiske filterren-gjøringen kan/DDke slås på / av	-Kundetjeneste
	Filterdekslet er/DDke helt luk- ket	Lukk filterdekslet riktig Eier
	Sugehodet sitter/DDke riktig på sugebeholderen	Settugehodet riktig på Eier

Feilkoder

Indikator Display	Feil Feil	beskrivelse Reparasjön for operatör
Feil El. MP 001 Elektrisk	myntkontrollenet defekt Mon	ter myntkontrollenhet den
Feil mek. MP 002	Mekanism myntkontrollenet defekt
Feil taste 1 003 Starttasten	hhv. su-gerposisjonvalgtast 1 blokkert Kontroller	starttaste
Feil taste 2 004 Starttasten	hhv. su-gerposisjonvalgtast 2 blokkert
Feil turbin 1 005 Turbin 1	defekt Slå av og på hovedbrytere-n	ren Kontroller om hovedbrytere- ren er slätt på på appara- ter intil produksjonsnum- mer 010120
Feil turbin 2 006 Turbin 2	defekt
Feil relié 1 007 Turbin 1	é defekt	Slå av og på hovedbrytere- ren
Feil relié 2 008 Turbin 2	é defekt
Overstrøm T1 009	Overstrøm turbin 1 Slå av og	på hovedbryte- ren Kontroller filter for hard- nakket smuss
Overstrøm T2 010	Overstrøm turbin 2
Vedlikehold T1 011	Vedlikehold turbin 1 må utføres	Merknad Vedlikeholdsintervall for turbin i styringen utløpt
Vedlikehold T2 012	Vedlikehold turbin 2 må utføres
Vedlikehold filter 1	013 Vedlikehold filter 1 må utføres	Merknad Vedlikeholdsintervall for filter i styringen utløpt
Vedlikehold filter 2	014 Vedlikehold filter 2 må utføres

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom de kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av maskinen.

Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Tekniske data

SB VC1 VC2
Nettspenning V	220-240	220-230
Frekvens Hz 1~	50-60
Maks. effekt W	1380 2x	1380
Nominell effekt	W 1200	2x 1200
Luftmengde (maks.)	I/s 74 2x	74
Undertrykk (maks.)	kPa (mbar)	25,4 (254)
Støytrykksnivå LpA	dB (A)	< 70

SB VC1 EC VC2 EC
Nettspenning V	220-240	220-240
Frekvens Hz 1~	50-60
Maks. effekt W	1380 2x	1380
Nominell effekt	W 1200	2x 1200
Luftmengde (maks.)	I/s 60 2x	60
Undertrykk (maks.)	kPa (mbar)	24,4 (244)
Støytrykksnivå LpA	dB (A)	< 70

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Tørrsuger

Type: 1.070-xxx

Anvendte nasjonale normer

Undertegnede handler på vegne av og med fullmakt fra styret.

H.Jenner

Ansvarlig for dokumentasjon: S. Reiser

Alfred Kärcher SE & Co. KG

Montering av sugslang

1 Slangekobling 2 Inskruvingshylse 3 Klemring 4 Glassfiberstav 5 Dobbeltmantlet sugslange 6 Styreng
