Produkttype	Trimmer / kantklipper uten ledning
Merke	Bosch
Modell	UniversalGrassCut 1826
Artikkelnummer	3 600 HC1 D.. / 3 600 HC1 E..
Nominell spenning	18 V
Tomgangshastighet	7300 min⁻¹
Klippebredde	26 cm
Tråddiameter	1,6 mm
Spolekapasitet	6 m tråd
Høydejustering	120 – 140 cm
Vekt (uten batteri)	2,3 kg
Vekt (med batteri)	2,7 kg
Batteritype	Lithium-ion, 18 V (1,5 / 2,0 / 2,5 / 4,0 / 6,0 Ah)
Kompatibel lader	AL 1815 CV, AL 1830 CV, AL 1880 CV
Ladetid (1,5 Ah)	63 min (AL 1815 CV)
Lydtrykknivå	71 – 72 dB(A)
Lydeffektnivå	91 – 92 dB(A)
Vibrasjoner (ah)	7 m/s²
Automatisk trådmating	Ja (IntelliFEED-system)
Vinkeljustering	Gressposisjon, kant, under busker
Plantebeskyttelse / hjul	Ja
Sammenleggbart håndtak	Ja
Beskyttelsesdeksel	Inkludert
Ladetemperatur	0 °C til +45 °C
Drifts- og lagringstemperatur	-20 °C til +50 °C

Ofte stilte spørsmål - UniversalGrassCut 1826 BOSCH

Hvordan starter jeg kantklipperen?

Trykk først på startlåsen (9), hold deretter inn På/Av-bryteren (8). Slipp bryteren for å stoppe.

Hvordan stiller jeg inn arbeidshøyden?

Trykk på knappen (10) og skyv kantklipperen til ønsket høyde (120-140 cm). Slipp knappen for å låse.

Hvordan skifter jeg klippetråden?

Ta ut batteriet, trykk deretter på spoledekslets hull for å åpne det. Bytt ut tom spole med ny eller vikle 6 m ny tråd i henhold til bruksanvisningen.

Hvorfor starter ikke motoren?

Kontroller at batteriet er ladet og satt inn riktig. Hvis batteriet er for varmt eller for kaldt, la det få romtemperatur (0-45 °C for lading).

Hvordan mater jeg tråden manuelt?

Kantklipperen er utstyrt med IntelliFEED-system som mater tråden automatisk. Ved behov kan du også mate tråden ved å trykke klippehodet forsiktig mot bakken under drift.

Hvilket batteri skal jeg bruke?

Bruk kun Bosch 18 V litium-ion-batterier med kapasitet på minst 1,5 Ah. Batterier fra andre merker kan skade apparatet.

Hvordan rengjør og vedlikeholder jeg verktøyet?

Rengjør ventilasjonsåpningene regelmessig med en myk børste. Ikke senk verktøyet i vann og unngå sprut. Oppbevar det på et tørt sted, utilgjengelig for barn.

Hva gjør jeg ved uvanlige vibrasjoner?

Kontroller at spennhylsen og spoledekselet er riktig montert. Hvis problemet vedvarer, kontakt Bosch kundeservice.

Klippetråden ryker ofte, hvorfor?

Unngå å klippe harde overflater (steiner, vegger). Bruk kun spissen av tråden. Forsikre deg om at tråden er riktig viklet på spolen.

Hvordan resirkulerer jeg det brukte batteriet?

Ikke kast batteriet i husholdningsavfallet. I henhold til EU-direktiv 2006/66/EF, lever det til et egnet innsamlingssted eller en autorisert forhandler.

BRUKSANVISNING UniversalGrassCut 1826 BOSCH

(17) Krog til at indflette trad
(18) Slids til at fore trad
(19) Hul til tradføring

Handling Billede Side
Vedligeholdse, rengöring og op-bevaring	0 483
Tilbehør	P 484

Montering

Klipning rundt om traer og buske (se Fig. K)

Tryk pa tasten (4) og indstil 24^ vinklen til klipning rundt om traer og buske.

Akku og ladeaggregat

Symptomer Mulig Årsag Afhjelpning

Vedligeholdelse og service

kortslutting av batterimodulens kontakter kan leda till brännskador erer brand.

Anvisiningar for optimal hantering av batteriet

• Oppnaintebatteriet.Detta kan leda tillkortslutning.

Sikkerhetsinformasjon

Les alle sikkerhetsanvisingene, instruksjonene, illustrasjonene og spesifikasjonene som folger med dette elektroverktoyet. Manglende overholdelse av anvisingene nedenfor kan medfore elektrisk stot, brann og/eller alvorlige personskader.
- Ta godt vare på alle advarslene og all informasjonen.

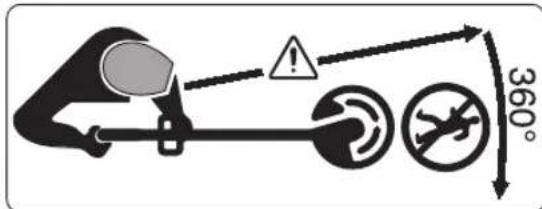

Forklaring av symbolene på hageredskapet

Generell fareinformasjon.

Ta ut batteriet for du utforer
innstillings-ller
reparasjonsarbeider pa

hageredskapet eller hvis hageredskapet star uten oppsyn en viss tid.

Bruk vernebriller og horselvern.

Ikke bruk produitetiregnvær ellera den sta uteiregnvær.

Pass pà at eventuelle personer i nærheten ikke skades av fremmedlegemer som slynges bort. Advarsel: Pass pà á holde sikker avstand til hageredskapet mens du arbeider.

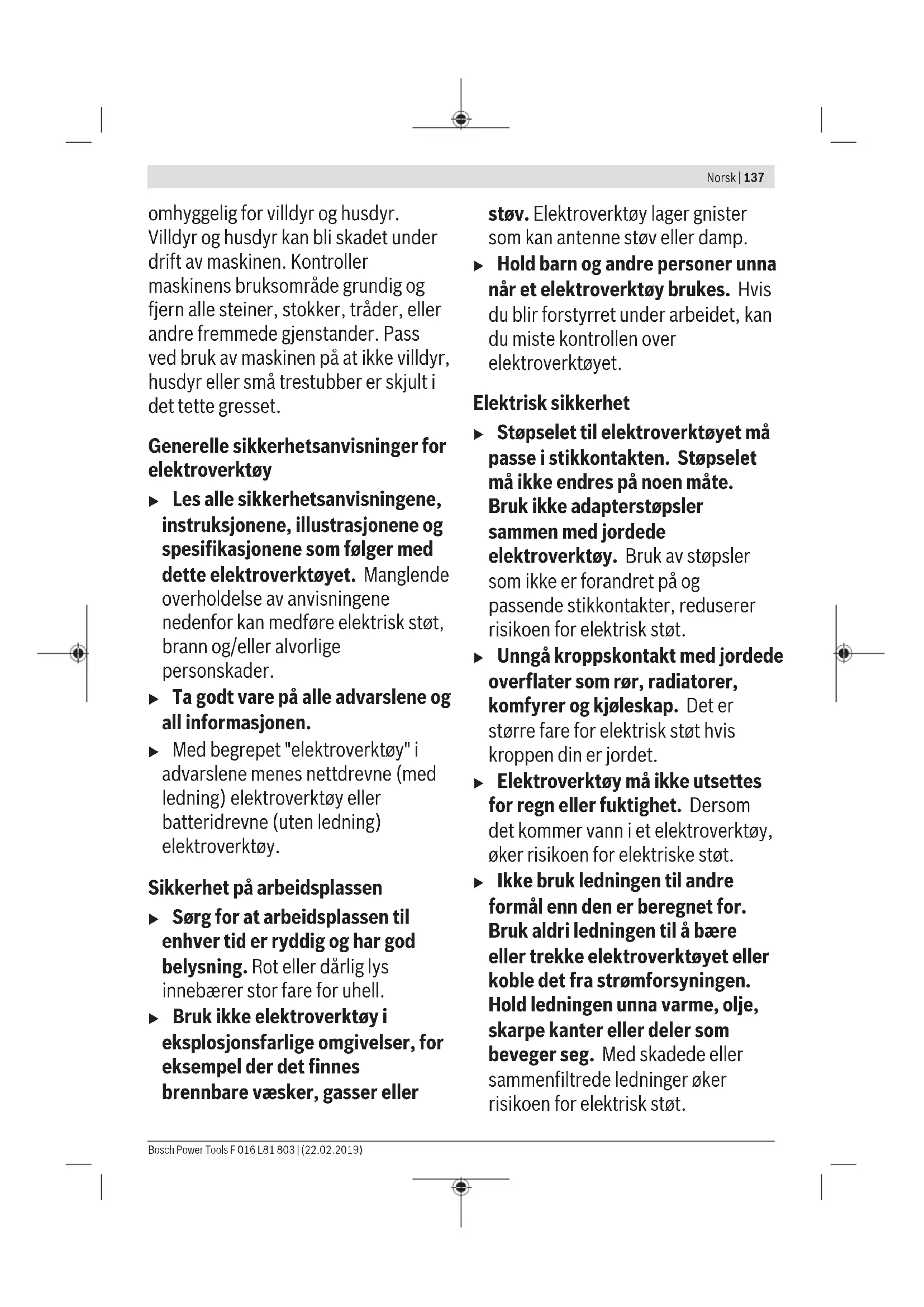

Kontroller området hvor hageredskapet skal brukes

omhyggelig for villdyr og husdyr. Villdyr og husdyr kan bli skadet under drift av maskinen. Kontroller maskinensBruksomrade grundig og fjern alle steiner, stokker, trader, aller andre fremmede gjenstander.Pass ved bruk av maskinen pa at icke villdyr, husdyr erler sma trestubber er skjult i det tette gresset.

Generelle sikkerhetsanvisninger for elektroverktøy

Les alle sikkerhetsanvisingene, instruksjonene, illustrasjonene og spesifikasjonene som folver med dette elektroverktoyet. Manglende overholdelse av anvisingene nedenfor kan medfore elektrisk stot, brann og/eller alvorlige personskader.
- Ta godt vare på alle advarslene og all informasjonen.
Med begrepet "elevtroverktoy" i advarslene menes nettdrevne (med ledning) elektroverktoy ell batteridrevne (uten ledning) elektroverktoy.

Sikkerhet på arbeidsplassen

Sorg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot ellr darelig lys innebaerer stor fare for uhell.
▶ Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller

stov. Elektroverktoylager gnister som kan anteenne stov ellr damp.
Hold barn og andre personer unna när et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

• Stöpselet til elektroverktøyet mæppe i stikkontakten. Stöpselet mæ ikke endres på noen mæte. Bruk ikke adapterstøpsler sammen med jordeede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
  Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
  ElektroverktoymAikkeutsettes for regn eller fuktighet.Dersom detkommen vann i et elektroverktoy, oker risikoen for elektriske stot.
  Ikke bruk ledningen til andre formal enn den er beregnet for. Bruk aldri ledningen til a bareller trekke elektroverktoyet uller koble det fra strormforsyningen. Hold ledningen unna varme, olje, skarpe kanter ell derer som beveger seg.Med skadede ell samenfiltrede ledninger oker risikoen for elektrisk stot.

När du arbeider utendørs med et elektroverktøy, ma du bruke en skjøteledning som er egnet for utendørs bruk. När du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det/DDke kan unngas abruke elektroverktoyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk stot.

Personsikkerhet

Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft nagdu arbeider med etelektroverktøy. Ikke brukelektroverktøy nagdu er trøtt ellerespavirket av alkohol ullereusmidler uller medikamente. Etoyebliks uoppmerksomhet ved brukav elektroverktyet kan fore tilalvorlige personskader.
Bruk personlig verneutstyr. Bruk alltid oyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som stovmaske, sklisikre arbeidssko, hjelm eller horselvern reduserer risikoen for skader.
Unngå utilisiktet start. Forviss deg om at elektroverktøyet er slätt av før du kobler det til strømkilden og/eller batteriet, lfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer

elektroverktøyet eller kobler
elektroverktøyet til strømmen i
innkoblet tilstand, kan dette fjre til
uhell.

Fjern innstillingsverktoy ellerskrunokler for du slar pa elektroverktoyet. Et verktoy ellere nokkel som befinner seg i en roterende verktoydel, kan fore til personskader.
Unngå en unormal kroppsholdning. Sørg forå stå riktig og stødig. Dermenkan du kontrollere elektroverktøyet bedre i uventede situasjoner.
▶ Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hare og klær unna deler som beveger seg. Løstsittende toy, smykker erler langt hare kankommen inn i deler som beveger seg.
Hvis det kan monteres stovavsugsog-oppsamlingsinnretninger, ma du forvisse deg om atppe er tilkoblet og brukes riktig. Bruk av et stovavsug reduserer fare pa grunn av stov.
Selv om du begyinner Å blivant til Å bruke verktøyet, mä du ikke bli uoppmerksom og ignorerere sikkerhetsreglene for verktøyet.

En uforsiktig handling kan forarsake alvorlig personskade i lopet av et brokdels sekund.

Omhyggelig bruk og händtering av elektroverktøy

Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøyet hvis av/pa-bryteren er defekt. Et elektroverktøy som ikke longer kan slås av eller pa, er farlig og ma repareres.
Trekstopelet ut av stromkilden og/eller fjern batteriet (hvis demonterbart) for du utforer innstlinger pa elektroverktoyet, skifter tilbehoreller legger bort maskinen. Disse tiltakene forhindreren utilisiktet starting av elektroverktoyet.
Elektroverktøy som ikke er iBruk, ma oppbevares utilgengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest,this anvisningene bruke verktøyet. Elektroverktøy er farlige nár de brukes av uerfarne.personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få

reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er ørsaken til mange uhell.

Hold skjæverktøyene skarpe og rene. Godt stelte skjæverktøy med skarpe skjær setter seg ikke sa ofte fast og er lettere Å føre.
▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold tilppe anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktøy til andre formal enn de som er angitt, kan fore til farlige situasjoner.
Hold handtak og gripeflater tøre, rene og uten olje eller fett. Glatte handtak og gripeflater hinderer sikker handtering og styring av verktøyet i uventede situasjoner.

Bruk og pleie av batteridrevne verktøy

Fjernbatteriet:

• närBrukeren forlater redskapet
• för du fjerner en blokkering
• För kontroll, rengjöring eller arbeider på redskapet
• etter slag av et fremmedlegeme på redskapet og kontroller det for skader
• hvis redskapet plutselig begyinner a vibrere,kontroller straks

Lad batteriene kun opp i ladeapparater som anbefales av produsenten. For et ladeapparat

som er egnet for en bestemt type oppladbare batterier, er det fare for brann hvis det brukes med andre batterier.

Bruk derfor kun riktig type batterier i redskapene. Bruk av andre batterier kan fore til skader og brannfare.
Hold batteriet som/DDke er i bruk, unna binders, mynter, nokler, spikre, skruer ell er andre minred metallgjenstander som kan lage en forbindelse mellom kontaktene.

Dersom væske er kommet i øynene, konsulter lege i tillegg.

Batterivæske som lekker ut kan føre til hudirritasjoner eller forbrenninger.

• Ikke bruk batteriet aller verktøyethvis det er skadet aller modifisert.

Odelagte ell er modifiserte batterier kan oppfore seg uforutsigbart, noesom kan fore til brann, eksplosjon eller fare for personskade.

• Ikke utsett batteriet aller verktøyet for øpen ild eller for høye temperaturer. Ekspondering for ild eller temperaturer over 130^ kan forårsake eksplosjon.
  Folg alle ladeinstrukser, og ikke lad batteriet aller verktoyet

utenfor temperaturområdet som er spesifisert iBruksanvisningen.

Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren.

Service

Elektroverktøyet mA kun repareres av kvaliserte fagpersoner og bare med originale resedeler. Slik opprettholdes verktøyets sikkerhet.
- Ikke utfør vedlikehold på skadde batterier. Vedlikehold av batterier skal alltid utføres av produsenten eller godkjente forhandlere.

Sikkerhetsinformasjon hageredskap

Betjening

• Personen som betjener Produktet** må kun gøre dette på korrektmate. Ta hensyn til de lokale forholdene. Ta bevisst hensyn til andre personer under arbeidet, sørskilt barn.
  Tillat aldri barn, personer med innskrenkede fysiske, sensoriske eller mentale evner uller manglende erfaring og/eller manglende kunnskap og/eller personer, som icke er fortrolig med disse anvisingene, a brukeproduktet. Nasjonale forskrifter innskrenker eventuelt alderen pabruken.
  Barn mä passes pa for a sikre at de seks leker med produit.

Bruk

Hageredskapet fores mer sikkert med to hender.

Vent til hageredskapet har stanset helt for du legger det bort.
Bruk hageredskapet aldri med defekt beskyttessesdeksel erler tildekninger erler uten sikkerhetsinnretning.Pass pa at disse er riktig montert. Bruk hageredskapet aldri ufullstendig ellerned en icke autorisert endring.
- Ikke bruk hageredskapet hviskabelen er skadet eller slitt.
- Skift aldri ut/DD mealliske skjaereverktoy med metalliske skjaereverktoy.
- Ikke reparer hageredskapet selv, medindre du er kvalifisert for dette.
Andre personer og dyr skal holdetilstrekkelig avstand nárhageredskapet brukes. Brukeren eransvarlig for tredjepersoner iarbeidsomraret.
- Vent til kuttehodet har stanset helt før du tar pa det. Kuttehodet fortsetter Å rotere etter at motoren er slätt av og kan forårsake skader.
Arbeid bare ved dagslys aller godt kunstig lys.
Du ma ikke arbeide med trimmeren i darlig vær, spesielt nár det trekker opp til torden.

Når du bruker trimmeren i vätt gress, kan dette innskrenke trimmerens arbeidsytelse.
For transport, sla av hageredskapet og ta ut batteriet.
När du arbeider med trimmeren ma du alltid passer på at du står stabilt. Hold hender og føtter med sikker avstand borte fra roterende deler.
- Hold alltid balansen under arbeidet for à unngà at du faller.
Pass pà at du ikke snubler over hageredskapet nár du legger det pà bakken.
Fjern batteriet for du skifter ut spolen.
Kontroller og vedlikehold trimmeren regelmessig.
Bruk alltid vernehansker nár du rengjør produktet aller skifter ut trimmetråden.
Vær forsiktig at du ikke skader deg med knivbladet som benyttes for Å klippe trimmetråden. Få trimmeren etter pafylling/mating av traden alltid i vannrett arbeidsposisjon før du slar den pa.

Slå av hageredskapet og ta ut batteriet:

Ikke bruk hageredskapet som stokk.

Regler for optimal bruk av oppladbare batterier

Batteriet må ikke apnes. Det er fare for kortslutning.

Beskytt det oppladbare batteriet mot varme, f.eks. ogsa mot permanent

solstråling, ild, vann og fuktighet.

Detereksplosjonsfare.

Ved skader eller usakkyndig bruk av batteriet kan det lekke ut damp. Luft omraret og oppskelege hvis du fär besvær. Dampen kan irritere luftveiene.
Batteriet mä bare brukes iprodukter fra produsenten. Kun sik beskyttes batteriet mot farlig overbelastning.
Batteriet kan bliskadet av spisse gjenstander som spike erlerskrutrekere aller pa grunn av ytrepavirkning. Resultat kan bli internkortslutting, og det kan da kommeryk fra batteriet, ellr batteriet kan ta fyr, eksplodere uller blioveropphetet.
Batteriet må ikke kortsluttes. Det er fare for eksplosjoner.
Rengjør ventilasjonssprekkene pa batteriet regelmessig med en myk, ren og tørr pensel.

Sikkerhetsinformasjoner for ladeapparater

Les alle sikkerhetsinformasjoner og instrukser. Feil ved

overholdelsen av sikkerhetsinformasjonene og instruksene kan forarsake elektrisk stot,brann og/eller alvorlige skader.

Oppbevar alle sikkerhetsinformasjoner og instrukser for fremtidig bruk.

Bruk ladeapparatet kun hvis du kan beregne alle funksjonene og kan utfore disssse uten innskrenkninger erher har fatt tilsvarende instrukser.
Tillat aldri barn, personer med innskrenkede fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller manglende kunnskap og/eller personer, som ikke er fortrolig medppe anvisingene, Å bruke ladeapparatet. Nasjonale forskritter innskrenker eventuelt alderen påBrukeren.
Hold oppsyn med barn. Du sikrer ved dette at barn ikke leker med ladeapparatet.
Lad bare Bosch Li-lon-batterier fra en kapasitet pa 1,5 Ah (fra 5 battericeller). Batterispenningen ma stemme overens med laderens batteriladespenning. Du ma ikke lade batterier som ikke er oppladbare.

Det kan ellers medfore brann og eksplosjon.

Hold ladeapparatet unna regn eller fuktigkeit. Dersom

detkommenvannietladeapparat, oker risikoen forelektriske stot.

Sorg for at lederen alltid er ren. Skitt medforer fare for elektrisk stot.

Inspiser alltid laderen, ledningen og støpselet før bruk. Ikke bruk laderen hvis du oppdager skader. Du må ikke apne laderen på egen hand. Reparasjoner må kun utfores av kvalifisert fagpersonale og kun med originale resedeler. Skadde ladere, ledninger og støpsler øker risikoen for elektrisk støt.
Bruk ikke laderen pålett antennelig underlag (f.eks. papir, tekstiler osv.) aller i antennelige omgivelser. Oppvarmingen av laderen under drift medfører brannfare.
Ladeapparatets ventilasjonsapning ma okay tildekkes.Det kan fore til at ladeapparatet overopphetes og okay longer vil fungere som den kal.
For øket elektrisk sikkerhet anbefales det a bruke en jordfeilbryter med en max. utlserstrøm pa 30mA .Kontroller alltid jordfeilbryteren for bruk.

Symboler

Nedenstäende symboler er viktige for lesing og forstaelse av driftsinstruksen. Legg merke til symbolene og deres

betydning. En riktig tollnking av symbolene hjelper deg med a bruke produktet pa en bedre og sikrere mate.

Symbol Betydning

Bruk vernehansker

Bevegelsesretning

Reaksjonsretning

Vekt

Innkobling

Utkobling

Tillattaksjon

Dette er forbudt

CLICK

Horbar stoy

Tilbehər/reservedeler

Anbefalt posisjon for gresstrimming

Anbefalt posisjon for klipping av plenkanter

Anbefalt posisjon for gresstrimming under busker/benker

Formalsmessig bruk

Hageredskapet er bestemt for bruk i private hager, til trimming av gress, ugress og nesler. Det ble utviklet for a trimme gress som vokser pa skraninger, under hindre og plenkanter, som ikke kanNAS av gresskipperen. Hageredskapet er/DDK dimensjonert for bruk som motorija. Hageredskapet er/DDKE bestemt for kommersiell og industriell bruk.

Leveranseomfang (se bilde B)

Ta hageredskapet forsiktig ut av emballasjen og kontroller om de nedenstående delene er komplett:

Gressstrimmer
-Beskyttelsesdeksel
-Hjul
-Batteri**

144|Norsk

Ladeapparat
- Driftsinstruks

Nummereringen av de illustrrente componentene gjelder for bildet avprodukter pa illustrasjonssidene.

(1) Batteri-etuserknapp
(2) BatteriA
(3) Klappbart handtak
(4) Pedal for innstilling av arbeidsvinkelen for gresstrimming/kantklipping
(5) Beskyttelsesdeksel
(6) Hjul

(7) Opplasing handtaksinnstilling

(8) Pa-/av-bryter

(9) Innkoblingssperre for pa-/av-bryter

(10) Innstilling av tast arbeidshoyde

(11)Hendel

(12) Ladeapparata

(13) Spoledeksel

(14) Spole

(15) Trädfeste
(16) Spennring
(17) Krok for a trae traden
(18) Slisse for tradf.orging
(19) Hull for trädföring

Stoy-/vibrasjonsinformationjon

		Gresstrimming/ Klipping rundt trær og busker	Kantklipping
Støymisjisonsverdier beregnet iht. EN 50636-2-91
Maskinens typiske A-bedømte støynivå er:
-Lydtrykknivå	dB(A)	7172
-Lydeffektnivå	dB(A)	9192
-Usikkerhet K dB		= 3	= 3
Totale svingningsverdier ah (vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 50636-2-91
-Svingningsemisjisonsverdi a h	m/s2	7	7
-Usikkerhet K	m/s2	= 1,5 = 1,5

Vibrasjonsverdien som er angitt i disse anvisingene er malt iht. en standardisert malemetode og kan brukes til sammenligning av elektroverktoy med haverandre. Det egner seg ogsa til en forelopig vurdering av vibrasjonsbelastningen.

Det angitte vibrasjonsnivæt representer de hovedsakelige anvendelsene til elektroverktøyet. Hvis elektroverktøyet

brukes til andre oppgaver, med avvikende innsatsverktoy.
ellerutilstrekkeligvedlirehold,kan imidlertid
vibrasjonsnivaretavike.Dette kan fore til en betydelig
Okning av vibrasjonsbelastningen over hele
arbeitstdsrommet.

Til en noyaktig vurdering av vibrasjonsbelastningen skal det ogsa tas hensyn til de tidene maskinen er slatt av eller gär,

146|Norsk

men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over—hele arbeidstidsrommet. Bestem ekstra sikkerhetstilt til beskytelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforlopene.

Montering og drift

Mål for aktiviteten Bilde Side
Illumstrerte componenter	A 473
Leveranseomfang	B 474
Montering av beskyttesesdekselet	C 474
Innstilling av arbeidshøyde	D 475
Folde opp handtak	E 476
Montere hjul	F 476
Lade og sette inn batteri	G 477
Inn-/utkobling	H 477
Anbefalt posisjon for gresstrimming	I 478
Anbefalt posisjon for klipping av plenkanter	J 479
Anbefalt posisjon for gresstrimming under busker/ benker	K 480
Demontering av trådspolen	L 481
Oppvikling av tråden på trådspolen	M 482
Montering av trådspolen	N 483
Vedlikethold, rengjéring og lagring	O 483
Tilbehør	P 484

Montering

Obs! Sla av hageredskapet og fjern batteriet fra batterirommet f#r du gjennomforer monteringsarbeider.

Monter beskyttelsesdeksel (se bilde C)

Bruk aldri trimmeren uten montert beskyttelsesdeksel (5). Etter utfort montering ma beskyttelsesdekselet (5) ikke longer fjernes fra trimmeren.

Innstilling av arbeidshoyde (se bilde D)

Trykk knappen (10) og still trimmeren inn på ønsket høyde. Slipp knappen (10).

Bruk trimmeren alltid med en arbeidsposisjon, aldri med lagringsposisjonen. Lagringsposisjonen er när trimmeren er fullstendig skjovet sammen. Vær ved innstilling av

arbeitisdposisjonen oppmerksom pa at mekanismen til hoydeinnstillingen er last riktig. Det hores et klikk nar mekanismen gar i las.

Folde opp handtak (se bilde E)

Trykk på tasten (7), fold handtaket (3) fra haverandre inntil anslaget og slipp knappen (7). Pass på at handtaket (3) er riktig LAST. Ikke trykk på handtaket (3), mens du stiller det inn.

Monter hjulet (6) på trimmerhodet. Vær oppmerksom på den riktige stillingen til pilen på trimmerhodet. Pass derved på at kroken griper riktig inn i sporet. Drei hjulet (6) sa langt på trimmerhodet til hendelen (11) griper inn med et hørbart klikk.

For a fjerne trekker du hendelen (11) til den frakobler og fjerner hjulet (6) i omvendt retning.

Igangsetting

Obs! Slå av hageredskapet og fjern batteriet før innstillings- eller rengjørningsarbeider utføres.

Lading av batteriet

Ta hensyn til nettspenningen! Spenningen til strømkilden ma stemme overens med angivelsene pa typeskiltet til ladeapparatet.

Batteriet er utstyrt med en temperaturovervåking som kun muliggjør en lading i temperaturområdet mellom 0^ og 45^ . Slik oppnas en lang levetid for batteriet.

Merk: Batteriet er delvis ladet ved levering. For a sikre full effekt fra batteriet, ma du lade det fullstendig opp i ladeapparatet forforstegangs bruk.

Lithium-ion-batteriet kan lades opp tilenhver tid uten at levetiden forkortes. Det skader ikke batteriet Å avbryte oppladingen.

Lithium-ion-batteriet har "Electronic Cell Protection (ECP)" som beskytter mot dyputlading. Ved utladet batteri utkobles redskapet ved en beskyttelseskobling: Hageredskapet arbeider ikke longer.

Trykk etter automatisk utkobling av redskapet ikke videre pa/pa-/av-bryteren. Batteriet kan ta skade.

Merk: Hvis du bruker违法犯罪 batterier kan det medfere. feilfunksjoner erler skader pa redskapet.

Sett inn det oppladete batteriet (2). Sikre at batteriet er satt inn fullstendig.

For a ta batteriet (2) ut av redskapet,trykker du pa utloserknappen for batteriet (1) og trekker ut batteriet.

Oppleading

Oppladingen begynner med en gang stromstopelet til ladeapparatet settes inn i stikkontakten og batteriet settes (2) inn i ladeapparatet (12).

Med den intelligente oppladingsmetoden registreres batteriets oppladingstilstand automatisk og den optimale ladestrommen velges avhengig av batteri-temperatur og -spenning.

Slik skanes batteriet og er alltid fullt oppladet ved oppbevaring i ladeapparatet.

Indikatorelementenes betydning (AL 1815 CV)

Blinkende lys pa batteriladeindikator

Ladingen signaliseres ved at batteriladeindikatoren blinker.

Kontuerlig lys batteri-ladeindikator

Det kontinuierligly lyseti batteri

ladeindikatoren signaliserer at batteriet er helt

oppladet aller at temperaturen til batteriet ligger utenfor det godkjente ladetemperaturområdet og det derfor ikke kan lades opp. Så snart det godkjente temperaturområdet er nadd, lades batteriet opp.

Uten innsatt batteri signaliserer kontinuereg lys i batteri-ladeindikatoren at stopelet er satt inn i stikkontakten og at ladeapparatet er driftskart.

Indikatorelementenes betydning (AL 1830 CV/ AL 1880 CV)

Blinklys (hurtig) gronn batteri-ladeindikator

Hurtigladingen signaliseres ved hurtig

blinking i den gronne batteri-ladeindikatoren.

Merknad: Hurtigoppladingen er kun mulig hvis batteriets temperatur er i godkjent ladetemperaturomrade, se avsnitt "Tekniske data".

Blinklys (langsomt) grinn batteri-ladeindicator

Ved batteriets ladetilstand pa ca. 80% blinker den gronne batteri-ladeindikatoren langsomt.

Batteriet kan tas ut og brukes umiddelbart.

Kontinuerlig gronn batteriladeindikator

Kontinuerlig lysende gronn ladeindikator signaliserer at batteriet er fullt oppladet.

Hvis batteriet ikke er satt inn, viser det at ladeindikatoren lyser kontinueregit at nettstopelet er satt inn i stikkontakten og at laderen er klartilbruk.

Kontinuerlig lys rdd batteri-ladeindikator

Kontinuelerlig lys i den rode batteri

ladeindikatoren signaliserer at batteriets

temperatur er utenfor den tillatte temperaturen for lading, se avsnitt "Tekniske data". Så snart det tillatte temperaturomrædet er nadd, kobler ladeapparatet automatisk om til hurtigopplading.

Blinklys rbd batteri-ladeindicator

Blinklyset i den rode batteri-ladeindikatoren signaliserer en annen feil i oppladingen, se -arsak og avhjelp".

Betjening

Obs! Slä av hageredskapet og fjern batteriet fra batterirommet for du gjennomfroer monteringsarbeider.
Etter utkobling av gresstrimmeren roterer trimmetraden fortssatt i noen sekunder. Vent, til motoren/trimmetraden star stille for du slar pa gresstrimmeren pa nytt.
Aldrisla av og paigjen kort etter hverandre.
Det anbefales bruk av skjæreverktoy godkjent av Bosch. Ved annet skjæreverktoy kan skjæreresultatet avvike.

Inn-/utkobling (se bilde H)

For innkobling trykker du forst pa startsperren (9). Trykk deretter pa av/pa-bryteren (8) og hold den tryktinne.

For utkobling ma du slippe pa-/av-bryteren (8).

Gressstrimmer/kantklipping (se bilde I - K)

Gressstrimming (se bilde I)

Trykk knappen (4) og still inn 48^ vinkel for gresstrimmeren. Beveg gresstrimmeren mot hye og venstre og pass pa tilstrekkelig avstand til kroppen mens du arbeider. Hyere gress ma klippes trinnvist.

Trykk knappen (4) og still inn 36^ vindelen for kantklippingen. Drei na handtaket med 180^ og drei deretter gresstrimmeren med urviseren til onsket arbeidsposisjon.

Fgressimmren langsplenkanten.Vedbruvhjulet unngar du kontakt med feste overflater erler murer,for a forhindre en rask slitasje av traden.

Klipping rundt traer og husker (se bilde K)

Trykk pa tasten (4) og still inn 24^ vindelen for klipping rundt traer og busker.

Klipp forsiktig rundt trær og busker, slick at disse ikkekommen i kontakt med traden. Planter kan dø narr barken skades.

Demonter spole, vikle opp trad og monter spele (se Bilder L til N)

Fjern batteriet for du skifter ut spolen.

Trykk de to laskene til spoledekselet sammen og fjern spoledekselet (13). Ta deretter den tome spolen ut (14).

Kutt ca. 6 m trad av fra materullen. Skyy tradenden inn i tradfestet (15) til spolen. Tra traden gjennom under kroken (17). Tra deretter traden gjennom slissen (18) i spolen.

Viklederettertradenoppjevntfordeltogstramt.

148|Norsk

Skyv den andre tradenden gjennom hullet (19) i trimmerhodet og sett spolen igjen inn i trimmerhodet. Fest spolen ved a sette spa speledekselet (13). Spoledekselet (13) kan bare monteres i en posisjon.

Mate trimmetrad

IntellIFED

Trimmeren er utstyrt med IntelliFEED-systemet som automatisk ruller ut traden for a bibeholde klippediameteren.

Feilsøking

Gresstrimmer/kantrimmer

Symptom Mulig ársak Løsning
Motoren starter ikke Utladet batteri Lad batteriet.
	For kaldt/for varmt batteri Varm opp/avkjøl batteriet.
Hageredskapet gärnykkvist	På-/av-bryter defekt Ta kontakt med Bosch kundeservice.
	Intern kabling i hageredskapet er defekt Ta kontakt med Bosch kundeservice.
Hageredskapoverbelastet	For høyt gress Klipp trinnvist.
Hageredskapet klipperikke	Trimmetränden for kort/bristet Manuell mating av trimmetränd.
	Trådspole tom Skift ut trådspole.
Trimmetränd kan ikkmates	Trimmetränd floket i spolen Kontroller trådspole og vikle om nødvendigtrimmetränd opp på nytt.
	Trådspole tom Etteryll trådspole.
	Trimmetränd ikke korrekt viklet opp Vikle opp trimmetränd på nytt.
	for mye oppviklet trimmetränd Forkort trimmetränden til korrekt lengde.
Floket trimmetränd Problemer med trådmatingsystemet Ta kontakt med Bosch kundeservice.
Trimmetränd trekkestilbake inn i spolen	Trimmetränd for kort/bristet	Fjern spole og mat trimmetränd på nytt (se Bilder L-N).
Trimmetränd bristerofte	Trimmetränd floket i spolen Fjern spole og vikle opp trimmetränd på nytt (se Bilder L-N).
	Ukorrekt handtering av gresstrimmeren Trim kun med trimmeträndens spiss; unngå aberøre steiner, vegger og andre fastegjenstander. Trimmeträndenmö matesregelmessig for ä utnytte hele diameter påklippesirkelen.
Trimmer vibrereruvanlig	Spennring eller speledekselet ikke monter på spolen	Monter spennringen eller speledekselet på spolen.
	Spennring er galt plassert Plasser spennring på nytt.
	Skjæreresystem skadet	Takontakt med Bosch kundeservice.
	Spennring slitt	Kjøp nytt spoletilbehør med spennringen.

Batteriog ladeapparat

Symptomer	Mulig ørsak Løsning
Rød batteri-ladeindikator blinkerIngen opplading mulig	Batteriet er ikke satt (riktig) inn	Sett batteri riktig på ladeapparatet.
	Batterikontaktene er tilsmuset	Rengjør batterikontaktene; f. eks. ved hyppig insettung og fjerning av batteriet, skift eventuelt ut batteriet.
	Batteriet er defekt	Skift ut batteri.

Symptomer Mulig Årsak Løsning

Batteri-ladeindikatorer Stromstopelet til ladeapparatet er icke satt lyser icke (riktig) inn

Sett strømstøpselet (helt) inn i stikkontakten.

Stikkontakt, strømledning eller ladeapparater defekt

Sjekk strømpenningen, la ladeapparatet eventuelt kontrolleres av en autorisert kundeservice for Bosch-elektroverktøy.

Service og vedlikehold

• Ta batteriet ut av hageredskapet før alle arbeider pa hageredskapet (f.eks. vedlikehold, verktyskiffe etc.) samt ved dets transport og oppbevaring. Ved utilsiktet betjening av pa-/av-bryteren er det fare for skader.

Vedlikehold, rengjoring og lagring

Hold delve hageredskapet og ventilasjonsspaltene alltid rene, for a kunne arbeide bra og sikkert. Sprydt aldri vann pa hageredskapet.

Dypp hageredskapet aldri nedi vann.

Hageredskapet ma oppbevares pa et sikkert sted og utilgengelig for barn.

Sett参加会议并参加。

Pass pà at spennringen alltid er festet pà spolen under bruk. Ellers kan det oppsta sterke vibrasjoner.

Pleie av batteriet

For a sikre en optimal bruk av batteriet, ma du ta hensyn til falgende informasjoner og tiltak:

-Beskytt batteriet mot fuktighet og vann.
Lagre hageredskapet og batteriet kun i temperaturomradyet fra -20^ og 50^ . La batteriet f. eks. om sommeren,iksigge i bilen.
-Lagre batteri separat og ikke i hageredskapet.
- Ikke la batteriet stä i hageredskapet ved direkte sol.
Den optimale temperatures for oppbevaring av batteriet er 5^
Rengjor ventilasjonssprekkene pa batteriet regelmessig med en myk, ren og tarr pensel.

Kundeservice og kundeveiledning

Li-ion-batteriene i verktoyet underligger kravene for farlig gods. Batteriene kan Transporteres pa veier avBrukeren uten ytterligere krav.

Ved forsendelse gjennom tredje personer (f.eks.: lufttransport eller spedisjon) ma det oppfylles spelsielle krav til emballasje og merking. Du ma konsultere en ekspert for farlig gods ved forberedelse av forsendselsen.

Send batterier kun hvis huset ici er skadet. Lim igjen de apne kontaktene og pakk batteriet sik at det ici beveger seg i emballasjen. Ta ogsa hensyn til videreforende nasjonale forskrifter.

Deponering

Hageredskaper, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Hagredskaper og batterier ma ikke kastes i vanlig soppel!

Kun for EU-land:

Iht. det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske maskiner og iht. det europeiske direktivet 2006/66/EF ma defekte aller oppbrakte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

Batterier/oppladbarebatterier:

Li-Ion:
