MANUALE UTENTE UniversalGrassCut 1826 BOSCH

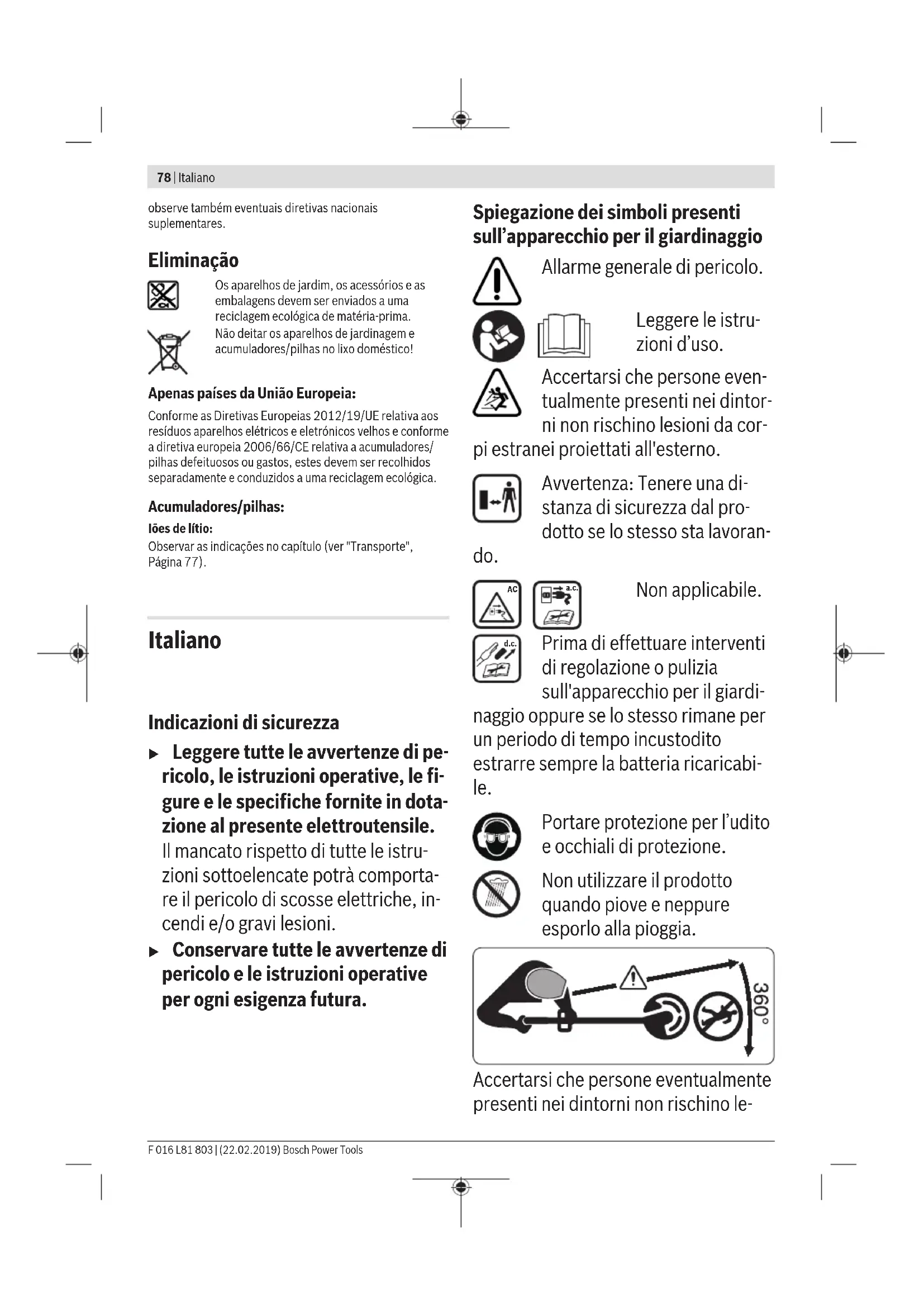

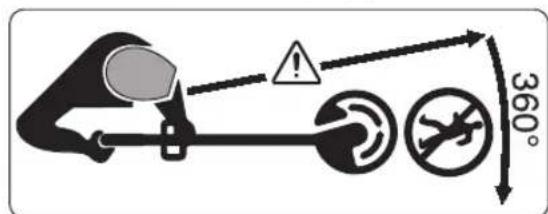

a.c. Non applicabile. d.c. Prima di effettuare interventi di regolazione o pulizia sull'apparecchio per il giardi- naggio oppure se lo stesso rimane per un periodo di tempo incustodito estrarre sempre la batteria ricaricabi- le. Portare protezione per l’udito e occhiali di protezione. Non utilizzare il prodotto quando piove e neppure esporlo alla pioggia. Accertarsi che persone eventualmente presenti nei dintorni non rischino le- F 016 L81 803 | (22.02.2019) Bosch Power ToolsItaliano | 79 sioni da corpi estranei proiettati all'esterno. Avvertenza: Tenere una distanza di si- curezza dall’apparecchio per il giardi- naggio se lo stesso sta lavorando. Controllare accuratamente l'area in cui deve essere im- piegato l'apparecchio per il giardinaggio in merito ad animali selva- tici e animali domestici. Animali selva- tici ed animali domestici possono es- sere feriti durante il funzionamento dell'apparecchio. Controllare accura- tamente l’area di impiego dell'apparec- chio e rimuovere tutti i sassi, i bastoni, i fili metallici, gli ossi ed altri corpi estranei. Durante l'impiego dell'appa- recchio prestare attenzione affinché non vi siano nascosti nell'erba fitta ani- mali selvatici, animali domestici o pic- coli ceppi. Avvertenze generali di sicurezza per elettroutensili u Leggere tutte le avvertenze di pe- ricolo, le istruzioni operative, le fi- gure e le specifiche fornite in dota- zione al presente elettroutensile. Il mancato rispetto di tutte le istru- zioni sottoelencate potrà comporta- re il pericolo di scosse elettriche, in- cendi e/o gravi lesioni. u Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. u Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai di- spositivi dotati di alimentazione elet- trica (a filo) o a batteria (senza filo). Sicurezza della postazione di lavoro u Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di inci- denti. u Evitare di impiegare l’elettrouten- sile in ambienti soggetti al rischio di esplosioni nei quali siano pre- senti liquidi, gas o polveri infiam- mabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. u Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali di- strazioni potranno comportare la perdita del controllo sull’elettrouten- sile. Sicurezza elettrica u La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolu- tamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensi- li dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. u Evitare il contatto fisico con super- fici collegate a terra, come tubi, radiatori, fornelli elettrici e frigori- feri. Sussiste un maggior rischio di Bosch Power Tools F 016 L81 803 | (22.02.2019)80 | Italiano scosse elettriche nel momento in cui il corpo è messo a massa. u Custodire l’elettroutensile al ripa- ro dalla pioggia o dall’umidità.. La penetrazione dell’acqua in un elet- troutensile aumenta il rischio di una scossa elettrica. u Non usare il cavo per scopi diversi da quelli previsti. Non usare il ca- vo per trasportare o appendere l’elettroutensile, né per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi dan- neggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettri- che. u Se si utilizza l’elettroutensile all’aperto, impiegare un cavo di prolunga adatto per l’uso all’ester- no. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scos- se elettriche. u Qualora non fosse possibile evita- re di utilizzare l’elettroutensile in un ambiente umido, usare un inter- ruttore di protezione dalle correnti di guasto (RCD). L’uso di un inter- ruttore di sicurezza riduce il rischio di una scossa elettrica. Sicurezza delle persone u Quando si utilizza un elettroutensi- le è importante restare vigili, con- centrarsi su ciò che si sta facendo ed operare con giudizio. Non uti- lizzare l’elettroutensile in caso di stanchezza o sotto l’effetto di dro- ghe, alcool o medicinali. Un attimo di distrazione durante l’uso dell’elet- troutensile può essere causa di gravi incidenti. u Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'impiego, in condizioni appropriate, di dispositivi di protezione quali ma- schera antipolvere, scarpe antinfor- tunistiche antiscivolo, elmetto di protezione, protezioni acustiche, ri- duce il rischio di infortuni. u Evitare l’accensione involontaria dell’elettroutensile. Prima di col- legare l’elettroutensile all’alimen- tazione di corrente e/o alla batte- ria, prima di prenderlo o traspor- tarlo, assicurarsi che sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazio- ne di corrente con l’interruttore inse- rito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. u Prima di accendere l’elettroutensi- le togliere qualsiasi attrezzo di re- golazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante della mac- china può provocare seri incidenti. u Evitare di assumere posture ano- male. Mantenere appoggio ed F 016 L81 803 | (22.02.2019) Bosch Power ToolsItaliano | 81 equilibrio adeguati in ogni situa- zione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. u Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Ve- stiti larghi, gioielli o capelli lunghi po- tranno impigliarsi in parti in movi- mento. u Se l'utensile è dotato di un apposi- to attacco per dispositivi di aspira- zione e raccolta polvere, accertar- si che gli stessi siano collegati ed utilizzati in modo conforme. L’uti- lizzo di un’aspirazione polvere può ri- durre lo svilupparsi di situazioni peri- colose dovute alla polvere. u Evitare che la confidenza derivan- te da un frequente uso degli uten- sili si trasformi in superficialità e vengano trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesio- ni in una frazione di secondo. Trattamento accurato ed uso corretto degli elettroutensili u Non sottoporre la macchina a so- vraccarico. Utilizzare l’elettrou- tensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua po- tenza di prestazione. u Non utilizzare l'elettroutensile qualora l'interruttore non consen- ta un'accensione/uno spegnimen- to corretti. Un elettroutensile con l’interruttore rotto è pericoloso e de- ve essere aggiustato. u Prima di eseguire eventuali regola- zioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla pre- sa di corrente e/o togliere la batte- ria, se rimovibile. Tale precauzione eviterà che l’elettroutensile possa es- sere messo in funzione involontaria- mente. u Riporre gli elettroutensili fuori del- la portata dei bambini durante i periodi di inutilizzo e non consenti- re l'uso degli utensili stessi a per- sone inesperte o che non abbiano letto le presenti istruzioni. Gli elet- troutensili sono macchine pericolose quando vengono utilizzati da perso- ne non dotate di sufficiente espe- rienza. u Eseguire la manutenzione degli elettroutensili e relatvi accessori. Verificare la presenza di un even- tuale disallineamento o inceppa- mento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell’elet- troutensile stesso. Se danneggia- to, l'elettroutensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elet- Bosch Power Tools F 016 L81 803 | (22.02.2019)82 | Italiano troutensili la cui manutenzione è sta- ta effettuata poco accuratamente. u Mantenere gli utensili da taglio af- filati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano me- no frequentemente e sono più facili da condurre. u Utilizzare sempre l’elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle opera- zioni da eseguire. L’impiego di elet- troutensili per usi diversi da quelli consentiti potrà dar luogo a situazio- ni di pericolo. u Mantenere impugnature e superfi- ci di presa asciutte, pulite e prive di olio e grasso. Impugnature e su- perfici di presa scivolose non con- sentono di manipolare e controllare l'utensile in caso di situazioni ina- spettate. Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili Rimuovere la batteria ricaricabile: – se l'utente lascia l'apparecchio in- custodito – prima della rimozione di un bloc- caggio – prima del controllo, della pulizia o di altri interventi sull'apparecchio – dopo l'urto di un corpo estraneo sull'apparecchio controllare in me- rito a danneggiamenti – se l'apparecchio inizia a vibrare im- provvisamente controllare subito u Ricaricare le batterie ricaricabili solo ed esclusivamente con i di- spositivi di ricarica consigliati dal produttore. Per un dispositivo di ri- carica previsto per un determinato ti- po di batteria sussiste il pericolo di incendio se viene utilizzato con un ti- po diverso di batteria ricaricabile. u Avere cura d’impiegare negli appa- recchi solo ed esclusivamente bat- terie ricaricabili esplicitamente previste. L’uso di batterie ricaricabi- li di tipo diverso può comportare le- sioni e rischio d’incendi. u Non avvicinare batterie non utiliz- zate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri pic- coli oggetti metallici che potrebbe- ro provocare un'esclusione dei contatti. Un corto circuito tra i con- tatti della batteria ricaricabile può avere come conseguenza bruciature o incendi. u In caso d’impiego non corretto può verificarsi la fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacqua- re accuratamente con acqua. Se il liquido dovesse venire a contatto con gli occhi richiedere inoltre l’in- tervento di un medico. Il liquido F 016 L81 803 | (22.02.2019) Bosch Power ToolsItaliano | 83 della batteria ricaricabile che fuorie- sce può causare irritazioni della pelle o ustioni. u Non utilizzare batterie ricaricabili danneggiate o modificate. Batterie danneggiate o modificate possono comportare problemi non prevedibi- li, causando incendi, esplosioni e possibili lesioni. u Non esporre una batteria ricarica- bile al fuoco o a temperature ec- cessive. L'esposizione al fuoco o a temperature superiori a 130°C può causare esplosioni. u Rispettare tutte le istruzioni di ri- carica e non caricare in nessun ca- so la batteria ricaricabile o l'uten- sile a batteria ricaricabile fuori dal campo di temperatura indicato nelle istruzioni per l'uso. Una cari- ca non corretta, o fuori dal campo di temperatura ammissibile, può com- portare danni alla batteria ed aumen- tare il pericolo di incendio. Assistenza u Fare riparare l’elettroutensile da personale specializzato ed utiliz- zando solo parti di ricambio identi- che. In tale maniera potrà essere sal- vaguardata la sicurezza dell’elettrou- tensile. u Non eseguire mai la manutenzione di batterie danneggiate. La manu- tenzione di batterie ricaricabili andrà effettuata esclusivamente dal pro- duttore o da fornitori di servizi appo- sitamente autorizzati. Indicazioni di sicurezza apparecchio per il giardinaggio Impiego u La persona che usa il prodotto può utilizzarlo esclusivamente in modo conforme alle norme d’uso. Tenere sempre presente le specifiche condi- zioni locali. Durante il lavoro stare sempre attenti alle altre persone ed in modo particolare ai bambini. u Non permettere in nessun caso l’uso del prodotto a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi espe- rienza e/o conoscenza e/o a persone che non abbiano famigliarità con le presenti istruzioni. Le norme nazio- nali prevedono eventualmente dei li- miti di restrizione relativamente all’età dell’operatore. u I bambini dovrebbero essere sorve- gliati per assicurarsi che non giochi- no con il prodotto. Impiego u Durante il lavoro tenere saldamen- te l’apparecchio per il giardinaggio con entrambe le mani ed adottare una posizione di lavoro sicura. Con entrambe le mani l’apparecchio per il giardinaggio viene condotto in modo più sicuro. Bosch Power Tools F 016 L81 803 | (22.02.2019)84 | Italiano u Attendere fino a quando l’apparec- chio per il giardinaggio è fermo pri- ma di riporlo. u Non utilizzare in nessun caso l'appa- recchio per il giardinaggio con una calotta di protezione o coperture di- fettose oppure senza dispositivo di sicurezza. Prestare attenzione affin- ché la stessa sia montata corretta- mente. Non utilizzare in nessun caso l'apparecchio per il giardinaggio in- completo oppure con modifiche non autorizzate. u Non utilizzare in nessun caso l'appa- recchio se il cavo è danneggiato op- pure usurato. u Non sostituire in nessun caso ele- menti di taglio non metallici con ele- menti di taglio metallici. u Non riparare mai da soli l'apparec- chio per il giardinaggio a meno che siate qualificati a tale scopo. u Altre persone ed animali dovrebbero rimanere a distanza adeguata duran- te l'impiego dell'apparecchio per il giardinaggio. L’operatore è respon- sabile per terzi nel settore operativo. u Prima di afferrare la testa di taglio at- tendere che la stessa si sia completa- mente fermata. La testa di taglio con- tinua a ruotare ancora dopo lo spe- gnimento del motore e può provoca- re lesioni. u Lavorare solamente di giorno o con una buona illuminazione artificiale. u Con cattive condizioni meteorologi- che, in modo particolare in caso di un temporale che si sta avvicinando, non lavorare con il tosaerba a filo. u L'impiego del tosaerba a filo nell'erba bagnata può pregiudicare la presta- zione operativa del tosaerba a filo stesso. u Per il trasporto spegnere l’apparec- chio per il giardinaggio e rimuovere la batteria ricaricabile. u Durante il lavoro con il tosaerba a filo prestare sempre attenzione ad una posizione di lavoro sicura. Tenere mani e piedi a distanza di sicurezza dalle parti rotanti. u Durante il lavoro mantenere l'equili- brio per evitare una caduta. u Fare attenzione a non inciampare sull'apparecchio di giardinaggio se lo stesso è posato a terra. u Prima della sostituzione della bobina rimuovere la batteria ricaricabile. u Controllare regolarmente il tosaerba a filo ed eseguire la manutenzione prevista. u Indossare sempre guanti di protezio- ne pulendo il prodotto oppure sosti- tuendo il filo da taglio. u Attenzione contro lesioni causate dalla lama che serve per tagliare il fi- lo da taglio. Dopo l’estrazione del filo da taglio portare sempre il tosaerba a filo in una posizione di lavoro oriz- zontale prima di accenderlo. Spegnere l’apparecchio per il giardi- naggio ed estrarre la batteria ricarica- bile: F 016 L81 803 | (22.02.2019) Bosch Power ToolsItaliano | 85 – ogniqualvolta l’apparecchio per il giardinaggio viene lasciato incusto- dito per un po’ di tempo – prima della sostituzione della bobi-

– prima della pulizia oppure prima di eseguire dei lavori al tosaerba – prima del magazzinaggio del to- saerba a filo u Conservare il prodotto in un luogo asciutto e chiuso, fuori dalla portata dei bambini. Non mettere nessun al- tro oggetto sul prodotto. u Non utilizzare l'apparecchio per il giardinaggio come bastone da pas- seggio. Indicazioni per l’uso ottimale della batteria ricaricabile u Non aprire la batteria. Vi è rischio di cortocircuito. Proteggere la batteria rica- ricabile dal calore (ad.es. anche dall’irradiamento so- lare continuo) dal fuoco, dall’acqua e dall’umidità. Vi è pericolo di esplo- sione. u In caso di danneggiamento ed un uso non corretto della batteria ri- caricabile possono fuoriuscire va- pori. Aerare l’area e, in caso di di- sturbi, consultare un medico. I vapo- ri possono irritare le vie respiratore. u Utilizzare la batteria solo per pro- dotti del produttore. Soltanto in questo modo la batteria verrà protet- ta da pericolosi sovraccarichi. u Qualora si utilizzino oggetti appun- titi, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall’esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiarsi, emettere fu- mo, esplodere o surriscaldarsi. u Non mettere la batteria ricaricabi- le in corto circuito. Vi è concreto pericolo di esplosione! u Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabi- le con un pennello morbido, pulito ed asciutto. Indicazioni di sicurezza per stazioni di ricarica Leggere tutte le indicazioni di sicurezza e le istruzioni operative. La mancata osser- vanza delle istruzioni e delle avverten- ze sulla sicurezza può essere causa di scosse elettriche, incendi e/o lesioni di grave entità. Conservare tutte le avvertenze di si- curezza e le istruzioni operative per ogni esigenza futura. u Utilizzare la stazione di ricarica esclusivamente se sono state com- pletamente valutate tutte le funzioni e possono essere effettuate senza li- mitazioni oppure sono state mante- nute le relative istruzioni. u Non permettere in nessun caso l’uso della stazione di ricarica a bambini, persone con capacità fisiche, senso- Bosch Power Tools F 016 L81 803 | (22.02.2019)86 | Italiano riali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persone che non abbiano fami- gliarità con le presenti istruzioni. Le norme nazionali prevedono eventual- mente dei limiti di restrizione relati- vamente all’età dell’operatore. u Sorvegliare i bambini. In questo modo viene assicurato che i bambini non giochino con la stazione di ricari- ca. u Ricaricare esclusivamente batterie ricaricabili agli ioni di litio Bosch a partire da un’autonomia di 1,5 Ah (a partire da 5 elementi della batteria ricaricabile). La tensione della batte- ria ricaricabile deve essere adatta al- la tensione di ricarica batteria della stazione di ricarica. Non effettuare la ricarica su batterie non ricaricabili. In caso contrario, sussiste pericolo di incendio ed esplosione. Custodire la stazione di rica- rica al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in una stazione di ricarica au- menta il rischio di una scossa elettrica. u Mantenere pulito il caricabatteria. La presenza di sporco può causare folgorazioni. u Prima di ogni utilizzo, controllare il caricabatteria, il cavo e il relativo connettore. Non utilizzare il cari- cabatteria, qualora si rilevino dan- ni. Non aprire il caricabatteria e farlo riparare esclusivamente da personale specializzato, utilizzan- do solamente parti di ricambio ori- ginali. La presenza di danni in cari- cabatterie, cavi o connettori aumen- ta il rischio di folgorazione. u Non utilizzare il caricabatteria su superfici facilmente infiammabili (ad es. carta, prodotti tessili ecc.), né in ambienti infiammabili. Poiché il caricabatteria si riscalda in fase di ricarica, vi è rischio d’incendio. u Non coprire le feritoie di aerazione della stazione di ricarica. In caso contrario la stazione di ricarica po- trebbe surriscaldarsi e non funziona- re più correttamente. u Per una maggiore sicurezza elettrica si raccomanda l'impiego di un inter- ruttore di sicurezza per correnti di guasto con una corrente d’intervento max. di 30mA. Prima dell’impiego controllare sempre l’interruttore di sicurezza per correnti di guasto. Simboli I simboli seguenti sono importanti per la lettura e la com- prensione delle istruzioni d’uso. Memorizzare i simboli ed il loro significato. Un’interpretazione corretta dei simboli con- tribuisce ad utilizzare meglio ed in modo più sicuro il prodot- to. Simbolo Significato Mettere i guanti di protezione Direzione di movimento Direzione di reazione Peso Accensione F 016 L81 803 | (22.02.2019) Bosch Power ToolsItaliano | 87 Simbolo Significato Spegnimento Operazione permessa Operazione vietata CLICK! Rumore percettibile Accessori/parti di ricambio Posizione consigliata per la tosatura dell'erba Posizione consigliata per il taglio dei bor- di del prato Posizione consigliata per la tosatura dell'erba sotto cespugli/panche Uso conforme alle norme L'apparecchio per il giardinaggio è destinato all'impiego do- mestico per la tosatura di erba, erbacce ed ortiche. Lo stes- so è stato realizzato per tosare l'erba che cresce su scarpate, sotto ostacoli e ai bordi dei prati che non possono essere raggiunti dal tosaerba. L'apparecchio per il giardinaggio non è concepito per l'impiego come decespugliatore. L'apparec- chio per il giardinaggio non è pensato per l'impiego commer- ciale ed industriale. Volume di fornitura (vedi figura B) Estrarre con attenzione dall’imballaggio l’apparecchio per il giardinaggio e controllare che i seguenti componenti siano completi: – Tosaerba a filo – Calotta di protezione – Ruota – Batteria ricaricabile** – Stazione di ricarica** – Istruzioni per l’uso In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il ri- venditore di fiducia. **varia secondo il Paese Componenti illustrati (vedi figura A) La numerazione dei componenti si riferisce all’illustrazione del prodotto riportata sulle pagine con la rappresentazione grafica. (1) Tasto di sbloccaggio batteria ricaricabile (2) Batteria ricaricabile

(3) Impugnatura ribaltabile (4) Pedale per la regolazione dell'angolo di lavoro per il taglio erba/taglio bordi (5) Calotta di protezione (6) Ruota (7) Sbloccaggio regolazione dell'impugnatura (8) Interruttore di avvio/arresto (9) Pulsante di sicurezza per l’interruttore di avvio/arre- sto (10) Tasto per regolazione altezza di lavoro (11) Leva (12) Stazione di ricarica

(13) Copertura della bobina (14) Bobina (15) Alloggiamento del filo (16) Anello elastico (17) Gancio per infilare il filo (18) Fessura per guida del filo (19) Foro per guida del filo

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori. Dati tecnici Tosaerba a filo/tagliabordi UniversalGrassCut 18 UniversalGrassCut 18-260 UniversalGrassCut 18-26 Codice prodotto 3 600 HC1 D.. 3 600 HC1 E.. Tensione nominale V= 18 18 Numero di giri a vuoto min

Diametro del filo da taglio mm 1,6 1,6 Diametro di taglio cm 26 26 Capacità della bobina del filo m 6 6 Regolazione dell'altezza cm 120 − 140 120 − 140 Bosch Power Tools F 016 L81 803 | (22.02.2019)88 | Italiano Tosaerba a filo/tagliabordi UniversalGrassCut 18 UniversalGrassCut 18-260 UniversalGrassCut 18-26 Impugnatura ribaltabile ● ● Taglio dei bordi ● ● Protezione piante/ruota ● ● Peso in funzione della EPTA-Procedure 01:2014 Set (con batteria ricaricabile)

2,3 2,7 2,3 2,7 Numero di serie Vedi targhetta del tipo sull’apparecchio per il giardinaggio Temperatura ambiente consentita – Durante la ricarica

prestazioni ridotte in caso di temperature <0°C Stazione di ricarica AL 1815 CV AL 1830 CV AL 1880 CV Codice prodotto 2 607 226 … EU … 0.. … 965 … 1.. 2 607 226 … UK … 0.. … 967 … 1.. Corrente di carica A 1,5 3,0 8,0 Tempo di ricarica (a batteria scarica) – Batteria ricaricabile con 1,5Ah min 63 33 27 – Batteria ricaricabile con 2,0Ah min 84 45 30 – Batteria ricaricabile con 2,5Ah min 105 60 36 – Batteria ricaricabile con 4,0Ah min 168 95 35 – Batteria ricaricabile con 6,0Ah min 260 130 62 Peso in funzione della EPTA- Procedure 01:2014 kg 0,38 0,40 0,60 F 016 L81 803 | (22.02.2019) Bosch Power ToolsItaliano | 89 Stazione di ricarica AL 1815 CV AL 1830 CV AL 1880 CV Classe di protezione / II / II / II Informazioni sulla rumorosità e sulla vibrazione Taglio erba/ Taglio intorno ad alberi e cespugli Taglio bordi Valori di emissione acustica rilevati conformemente a EN 50636-2-91 Il livello di rumore stimato A dell’apparecchio ammonta normalmente: – Livello di pressione acustica dB(A)

– Livello di potenza sonora dB(A)

– Incertezza della misura K dB = 3 = 3 Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemen- te alla EN 50636-2-91 – Valore di emissione dell’oscillazione

– Incertezza della misura K m/s

= 1,5 = 1,5 Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato in conformità ad una procedura di misurazione stan- dardizzata e può essere utilizzato per eseguire un confronto tra gli elettroutensili. Lo stesso è idoneo anche per una valu- tazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi princi- pali dell’elettroutensile. Qualora l’elettroutensile venisse uti- lizzato tuttavia per altri impieghi, con accessori differenti op- pure con manutenzione insufficiente, il livello di vibrazioni può differire. Ciò potrebbe aumentare sensibilmente la solle- citazione da vibrazioni per l’intero periodo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Ciò potrebbe aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per proteggere l’operatore dall’effetto delle vibrazioni: ad esempio, sottopo- nendo a manutenzione l’elettroutensile e gli accessori, man- tenendo calde le mani e organizzando i vari processi di lavo- ro. Montaggio ed uso Scopo dell’operazione Figura Pagina Componenti illustrati A 473 Volume di fornitura B 474 Montaggio della cuffia di protezio-

C 474 Regolazione dell’altezza di lavoro D 475 Apertura dell'impugnatura E 476 Montaggio della ruota F 476 Ricarica della batteria ricaricabile e inserimento G 477 Scopo dell’operazione Figura Pagina Accensione/spegnimento H 477 Posizione consigliata per la tosatu- ra dell'erba I 478 Posizione consigliata per il taglio dei bordi del prato J 479 Posizione consigliata per la tosatu- ra dell'erba sotto cespugli/panche K 480 Smontaggio della bobina del filo L 481 Avvolgimento del filo sulla bobina M 482 Montaggio della bobina del filo N 483 Manutenzione, pulizia e magazzi- naggio O 483 Accessori P 484 Montaggio u Attenzione: Spegnere l’apparecchio per il giardinag- gio ed estrarre la batteria ricaricabile prima di effet- tuare lavori di montaggio. Montaggio della calotta di protezione (vedi figura C) Spingere la calotta di protezione (5) sulla testa del tosaerba fino a quando si sente un clic. Fissare la calotta di protezione (5) con la vite alla testa del tosaerba. Alla consegna la vite è già montata sulla scatola inferiore. Non utilizzare in nessun caso il tosaerba a filo senza calotta di protezione montata (5). A montaggio avvenuto la calotta di protezione (5) non deve essere più rimossa dal tosaerba a filo. Bosch Power Tools F 016 L81 803 | (22.02.2019)90 | Italiano Regolazione dell'altezza di lavoro (vedi figura D) Premere il tasto (10) e regolare il tosaerba a filo sull'altezza desiderata. Rilasciare il tasto (10). Utilizzare sempre il tosaerba a filo con una posizione di lavo- ro, in nessun caso con la posizione di magazzinaggio. Per po- sizione di magazzinaggio si intende quando il tosaerba a filo è completamente retratto. Regolando la posizione di lavoro prestare attenzione affinché il meccanismo per la regolazio- ne dell'altezza sia bloccato correttamente. Si deve sentire un clic quando il meccanismo scatta in posizione. Apertura dell'impugnatura (vedi figura E) Premere il tasto (7), aprire l'impugnatura (3) fino all'arresto e rilasciare il tasto (7). Prestare attenzione affinché l'impu- gnatura (3) sia bloccata correttamente. Non premere sull'im- pugnatura (3) mentre viene effettuata la regolazione. Montaggio della ruota (vedi figura F) Montare la ruota (6) sulla testa del tosaerba. Osservare la posizione corretta delle frecce sulla testa del tosaerba. Effet- tuando questa operazione prestare attenzione affinché il gancio faccia presa correttamente nella scanalatura. Ruotare la ruota (6) sulla testa del tosaerba fino a quando la leva (11) scatta in posizione con un clic percettibile. Per la rimozione tirare la leva (11) fino al disinserimento e togliere la ruota (6) in direzione contraria. Messa in funzione u Attenzione: Prima di effettuare interventi di regola- zione o pulizia spegnere l’apparecchio per il giardinag- gio ed estrarre sempre la batteria ricaricabile. Ricarica della batteria u Osservare la tensione di rete! La tensione della rete elettrica di alimentazione deve corrispondere ai dati ri- portati sulla targhetta di identificazione della stazione di ricarica. La batteria ricaricabile è dotata di un controllo della tempe- ratura che consente una ricarica esclusivamente nel campo di temperatura tra 0 °C e 45 °C. In questo modo viene otte- nuta un’elevata durata della batteria ricaricabile. Nota: La batteria ricaricabile viene fornita parzialmente cari- ca. Per garantire l’intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batte- ria ricaricabile nella stazione di ricarica. La batteria ricaricabile agli ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un’interruzio- ne dell’operazione di ricarica non danneggia la batteria rica- ricabile. La batteria ricaricabile agli ioni di litio è protetta dalla "Elec- tronic Cell Protection (ECP)" contro lo scaricamento comple- to. In caso di batteria scarica, l’apparecchio viene spento tra- mite un interruttore automatico: L’apparecchio per il giardi- naggio non funziona più. Dopo lo spegnimento automatico dell’apparecchio, non premere ulteriormente l’interruttore di avvio/arresto. La batteria ricaricabile potrebbe subire dei danni. Attenersi alle indicazioni per lo smaltimento della batteria ri- caricabile. Inserimento/rimozione della batteria ricaricabile (vedi figuraG) Nota: Se non vengono utilizzate batterie ricaricabili adatte possono verificarsi funzionamenti difettosi o è possibile il danneggiamento dell’apparecchio. Inserire la batteria carica (2). Assicurarsi che la batteria rica- ricabile sia inserita completamente. Per la rimozione della batteria ricaricabile (2) dall’apparec- chio premere il tasto di sbloccaggio batteria ricaricabile (1) e togliere la batteria. Operazione di ricarica L’operazione di ricarica inizia non appena la spina di rete del- la stazione di ricarica viene inserita nella presa e la batteria ricaricabile (2) viene inserita nella stazione di ricarica (12). Grazie all’intelligente procedimento di ricarica lo stato di ri- carica della batteria viene riconosciuto automaticamente e, in base alla temperatura della batteria e della tensione, viene selezionata la corrente di carica ottimale. In questo modo la batteria ricaricabile viene protetta e con- servandola nella stazione di ricarica rimane sempre comple- tamente carica. Significato degli elementi di visualizzazione (AL1815CV) Luce lampeggiante indicatore di carica della batteria Il processo di ricarica viene segnalato tramite il lampeggiamento dell’indicatore di carica della batteria . Luce continua indicatore di carica della batteria Full La luce continua dell’indicatore di carica della batteria segnala che la batteria ricaricabile è completamente carica oppure che la temperatura della bat- teria ricaricabile si trova al di fuori del campo della tempera- tura di ricarica ammesso e che per questo motivo non può essere ricaricata. Non appena viene raggiunto il campo di temperatura ammesso, la batteria ricaricabile viene ricarica- ta. Se la batteria ricaricabile non è inserita, la luce continua dell’indicatore di carica della batteria segnala che la spina di rete è inserita nella presa di corrente e che la stazione di ri- carica è pronta per l’uso. F 016 L81 803 | (22.02.2019) Bosch Power ToolsItaliano | 91 Significato degli elementi di visualizzazione (AL1830CV/AL1880CV) Luce lampeggiante (veloce) indicatore di carica della batteria verde Il processo di ricarica rapida viene segnalato dal lampeggio veloce dell’indicatore di carica della batteria verde . Nota bene: L’operazione di ricarica rapida è possibile esclu- sivamente se la temperatura della batteria ricaricabile si tro- va nel campo di temperatura di carica ammissibile, vedi pa- ragrafo "Dati tecnici". Luce lampeggiante (lenta) indicatore di carica della batteria verde Con uno stato di carica della batteria ricarica- bile di ca. 80% l’indicatore di carica verde lampeggia lentamente. La batteria ricaricabile può essere presa ed utilizzata imme- diatamente. Led indicatore di carica della batteria di colore verde e con luce fissa Full La luce fissa dell’indicatore di carica della batteria di colore verde segnala che la batte- ria è completamente carica. Senza batteria inserita, la luce fissa dell’indicatore di carica della batteria , segnala che il connettore di rete è inserito nella presta e che il caricabatteria è pronto per il funziona- mento. Luce continua indicatore di carica della batteria rosso La luce continua dell’indicatore di carica della batteria rosso segnala che la temperatura del- la batteria si trova al di fuori del campo di temperatura di ca- rica ammissibile, vedi paragrafo «Dati tecnici». Non appena viene raggiunto il campo di temperatura ammesso, la stazio- ne di ricarica passa automaticamente alla ricarica rapida. Luce lampeggiante indicatore di carica della batteria rosso La luce lampeggiante dell’indicatore di carica della batteria rosso segnala un’altra anomalia dell’operazione di ricarica, vedi paragrafo "Difetti – cause e rimedi“. Impiego u Attenzione: Spegnere l’apparecchio per il giardinag- gio ed estrarre la batteria ricaricabile prima di effet- tuare lavori di montaggio. u Dopo lo spegnimento del tosaerba, il filo da taglio con- tinua a funzionare ancora per alcuni secondi. Prima di riaccendere nuovamente il tosaerba attendere che il motore/il filo da taglio si siano fermati completamen- te. u Non riavviare più volte l'apparecchio subito dopo averlo spento. u Si consiglia l'impiego di elementi di taglio omologati dalla Bosch. In caso di altri elementi di taglio è possibi- le che il risultato di taglio sia differente. Accensione/spegnimento (vedi figuraH) Per l'accensione premere innanzitutto il pulsante di sicurez- za (9). Premere quindi l'interruttore di avvio/arresto (8) e tenerlo premuto. Per lo spegnimento rilasciare l'interruttore di avvio/arresto (8). Taglio erba/taglio bordi (vedi figure I − K) Taglio erba (vedi figura I) Premere il tasto (4) e regolare l'angolo 48° per il taglio dell'erba. Muovere il tosaerba verso sinistra e verso destra avendo cu- ra durante il lavoro di tenerlo sempre ad una distanza suffi- ciente dal corpo. In caso di erba più alta, tagliarla in diversi fasi. Taglio bordi (vedi figura J) Premere il tasto (4) e regolare l'angolo 36° per il taglio dei bordi. Ruotare ora l'impugnatura di 180° e ruotare successi- vamente il tosaerba a filo in senso orario nella posizione di lavoro desiderata. Condurre il tosaerba a filo sui bordi del prato. Utilizzando la ruota evitare il contatto con superfici resistenti o muri per impedire una rapida usura del filo. Taglio intorno ad alberi e cespugli (vedi figura K) Premere il tasto (4) e regolare l'angolo 24° per il taglio intor- no ad alberi e cespugli. Operare con attenzione quando si taglia intorno ad alberi e cespugli in modo da evitare un contatto con il filo. Le piante possono morire se la corteccia viene danneggiata. Smontaggio della bobina, avvolgimento del filo e montaggio della bobina (vedi figure L fino a N) u Prima della sostituzione della bobina rimuovere la batte- ria ricaricabile. Premere entrambe le linguette della copertura della bobina e rimuovere la copertura della bobina (13). Successivamente rimuovere la bobina vuota (14). Tagliare ca. 6 m di filo dal rullo di ricarica. Spingere l'estre- mità del filo nell'alloggiamento del filo (15) della bobina. Far passare il filo sotto al gancio (17). Successivamente infilare il filo attraverso la fessura (18) nella bobina. Avvolgere quin- di il filo distribuendolo uniformemente e teso. Spingere l'altra estremità del filo attraverso il foro (19) nella testa del tosaerba ed inserire di nuovo la bobina nella testa del tosaerba stesso. Fissare la bobina applicando la copertu- ra della bobina (13). La copertura della bobina (13) può essere montata solo in una posizione. Estrazione del filo IntelliFEED Bosch Power Tools F 016 L81 803 | (22.02.2019)92 | Italiano Il tosaerba a filo è dotato del sistema IntelliFEED che srotola automaticamente il filo per mantenere il diametro di taglio. Individuazione dei guasti e rimedi d.c. Tosaerba a filo/tagliabordi Problema Possibili cause Rimedi Il motore non funziona Batteria scarica Ricaricare la batteria. Batteria ricaricabile troppo fredda/troppo calda Lasciare riscaldare/raffreddare la batteria. L’apparecchio per il giardinaggio funziona con interruzioni Interruttore di avvio/arresto difettoso Rivolgersi ad un Servizio Assistenza Clienti Bosch. Cablaggio interno dell’apparecchio per il giardi- naggio difettoso Rivolgersi ad un Servizio Assistenza Clienti Bosch. Apparecchio per il giar- dinaggio sovraccarico Erba troppo alta Tagliare in diverse fasi. L’apparecchio per il giardinaggio non taglia Filo da taglio troppo corto/rotto Estrazione manuale del filo da taglio. Bobina del filo vuota Sostituzione della bobina del filo. Non è possibile estrar- re il filo da taglio Filo da taglio aggrovigliato bella bobina Controllare la bobina e, se necessario, riavvolgere il filo di nuovo. Bobina del filo vuota Riempire la bobina del filo. Filo da taglio non avvolto correttamente Avvolgere di nuovo il filo da taglio. Avvolto troppo filo da taglio Accorciare il filo da taglio alla lunghezza corretta. Filo da taglio aggrovi- gliato Problemi con il sistema di estrazione del filo Rivolgersi ad un Servizio Assistenza Clienti Bosch. Il filo da taglio viene ti- rato indietro nella bobi-

Filo da taglio troppo corto/rotto Rimuovere la bobina e inserire di nuovo il filo da taglio (vedi figure L − N). Il filo da taglio si rompe frequentemente Filo da taglio aggrovigliato bella bobina Rimuovere la bobina ed avvolgere di nuovo il filo da taglio (vedi figure L − N). Tosaerba non utilizzato correttamente Tagliare solo con la punta del filo da taglio; evitare di toccare pietre, pareti ed altri oggetti duri. Estrarre regolarmente il filo da taglio per utilizzare l'intero diametro di taglio. Il tosaerba a filo vibra in modo insolito Anello elastico o copertura della bobina non mon- tati sulla bobina Montare l'anello elastico o la copertura della bobi- na sulla bobina. L'anello elastico non è posizionato correttamente Posizionare di nuovo l'anello elastico. Sistema di taglio danneggiato Rivolgersi ad un Servizio Assistenza Clienti Bosch. Anello elastico usurato Comperare accessori nuovi della bobina con anel- lo elastico. Batteria ricaricabile e stazione di ricarica Problema Possibili cause Rimedi Indicatore di carica del- la batteria rosso lam- peggia Batteria ricaricabile non inserita (correttamente) Inserire correttamente la batteria nella stazione di ricarica. F 016 L81 803 | (22.02.2019) Bosch Power ToolsItaliano | 93 Problema Possibili cause Rimedi Operazione di ricarica impossibile Contatti della batteria ricaricabile sporchi Pulire i contatti della batteria; ad. es. inserendo ed estraendo più volte la batteria, se necessario sostituire la batteria. Batteria ricaricabile difettosa Sostituire la batteria. Indicatori di carica del- la batteria non si illumi- nano Spina di rete della stazione di ricarica non inserita (correttamente) Inserire la spina di rete (completamente) nella presa di corrente. Presa di corrente, cavo di rete oppure stazione di ricarica difettosi Controllare la tensione di rete e, eventualmente, far controllare la stazione di ricarica presso un centro di Assistenza Clienti elettroutensili Bosch autorizzato. Manutenzione ed assistenza u Rimuovere la batteria ricaricabile dall’apparecchio per il giardinaggio prima di qualsiasi intervento sull'apparecchio stesso (ades. manutenzione, cambio dell’utensile ecc.) nonché durante il suo trasporto e la conservazione. In caso di azionamento accidentale dell’interruttore di avvio/arresto esiste pericolo di lesioni. Manutenzione, pulizia e magazzinaggio u Tenere il prodotto pulito per poter lavorare bene ed in modo sicuro. Tenere l’apparecchio per il giardinaggio e le fessure di venti- lazione puliti per poter lavorare bene ed in modo sicuro. Non spruzzare mai l’apparecchio per il giardinaggio con ac- qua. Non immergere mai l’apparecchio per il giardinaggio in ac- qua. Immagazzinare l’apparecchio per il giardinaggio in un posto sicuro ed asciutto e al di fuori della portata dei bambini. Non appoggiare nessun altro oggetto sull’apparecchio per il giardinaggio. Prestare attenzione che l'anello elastico durante l'impiego sia sempre fissato sulla bobina. In caso contrario possono com- parire elevate vibrazioni. Cura della batteria ricaricabile Osservare le seguenti indicazioni e provvedimenti per garan- tire un utilizzo ottimale della batteria ricaricabile: – Proteggere la batteria ricaricabile da umidità ed acqua. – Immagazzinare l’apparecchio per il giardinaggio e la bat- teria ricaricabile esclusivamente nel campo di temperatu- ra tra -20 °C e 50 °C. Ad es. in estate non lasciare in auto la batteria ricaricabile. – Immagazzinare la batteria ricaricabile separatamente e non nella stazione di ricarica. – In caso di irradiamento solare diretto non lasciare la bat- teria ricaricabile nell’apparecchio per il giardinaggio. – La temperatura ottimale per la conservazione della batte- ria ricaricabile è di 5 °C. – Pulire di tanto in tanto le fessure di ventilazione della bat- teria ricaricabile con un pennello morbido, pulito ed asciutto. Un tempo di funzionamento notevolmente ridotto dopo la ri- carica indica che la batteria ricaricabile è consumata e deve essere sostituita. Servizio di assistenza e consulenza tecnica www.bosch-garden.com In caso di richieste o di ordinazione di pezzi di ricambio, co- municare sempre il codice prodotto a 10cifre riportato sulla targhetta di identificazione del prodotto. Italia Tel.: (02) 3696 2314 E-Mail: pt.hotlinebosch@it.bosch.com Svizzera Sul sito www.bosch-pt.com/ch/it è possible ordinare diret- tamente on-line i ricambi. Tel.: (044) 8471513 Fax: (044) 8471553 E-Mail: Aftersales.Service@de.bosch.com Trasporto Le batterie al litio contenute sono soggette ai requisiti di leg- ge relativi a merci pericolose. Le batterie possono essere trasportate su strada tramite l’utente senza ulteriori precau- zioni. In caso di spedizione tramite terzi (ad es. per via aerea o tra- mite spedizioniere), andranno rispettati specifici requisiti relativi d’imballaggio e contrassegnatura. In tale caso, per la preparazione dell’articolo da spedire, andrà consultato uno specialista in merci pericolose. Inviare le batterie soltanto se la relativa carcassa non è dan- neggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria in modo che non possa spostarsi nell’imballaggio. Andranno altresì rispettate eventuali ulte- riori norme nazionali complementari. Smaltimento Avviare ad un riciclaggio rispettoso dell’am- biente apparecchi per il giardinaggio, batterie ricaricabili, accessori ed imballaggi non più im- piegabili. Bosch Power Tools F 016 L81 803 | (22.02.2019)94 | Nederlands Non gettare apparecchi per il giardinaggio e batterie ricaricabili/batterie tra i rifiuti dome- stici! Solo per i Paesi dellaCE: Conformemente alla direttiva europea 2012/19/UE le appa- recchiature elettriche ed elettroniche diventate inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricari- cabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecolo- gica. Batterie ricaricabili/Batterie: Ioni di litio: Osservare le istruzioni riportate nel paragrafo (vedi «Tra- sporto», Pagina93). Nederlands Veiligheidsvoorschriften u Lees alle waarschuwingen, veilig- heidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri- sche gereedschap worden gele- verd. Als de hieronder vermelde aanwijzingen niet worden opge- volgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. u Bewaar alle waarschuwingen en voorschriften voor toekomstig ge- bruik. Verklaring van de symbolen op het tuingereedschap Algemene waarschuwing. Lees de gebruiks- aanwijzing. Let op dat personen die in de buurt staan niet worden ver- wond door weggeslingerde voorwerpen. Waarschuwing: Houd een vei- lige afstand tot het product aan wanneer het in werking is.

(12) (1) (2) (8) (9) Bosch Power Tools F 016 L81 803 | (22.02.2019)478 | = 48º = 36º = 48º = 24º

Dichiarazione di conformita

Dichiariamo sotto la nostra piena responsabilita che i prodotti in- dicati sono conformi a tutte le disposizioni pertinenti delle Diret- tive e dei Regolamenti elencati di seguito, nonche alle seguenti Normative. Tagliabordi/Tosaerba a filo Codice prodotto
