| Vrsta izdelka | Brezžični kosilnik / obrezovalnik robov |
| Znamka | Bosch |
| Model | UniversalGrassCut 1826 |
| Številka artikla | 3 600 HC1 D.. / 3 600 HC1 E.. |
| Nazivna napetost | 18 V |
| Hitrost v prostem teku | 7300 min⁻¹ |
| Premer reza | 26 cm |
| Premer niti | 1,6 mm |
| Kapaciteta koluta | 6 m niti |
| Nastavitev višine | 120 – 140 cm |
| Teža (brez baterije) | 2,3 kg |
| Teža (z baterijo) | 2,7 kg |
| Vrsta baterije | Litij-ionska, 18 V (1,5 / 2,0 / 2,5 / 4,0 / 6,0 Ah) |
| Združljiv polnilec | AL 1815 CV, AL 1830 CV, AL 1880 CV |
| Čas polnjenja (1,5 Ah) | 63 min (AL 1815 CV) |
| Raven zvočnega tlaka | 71 – 72 dB(A) |
| Raven zvočne moči | 91 – 92 dB(A) |
| Vibracije (ah) | 7 m/s² |
| Samodejno podajanje niti | Da (sistem IntelliFEED) |
| Nastavitev kota | Položaj trava, rob, pod grmi |
| Zaščita rastlin / kolo | Da |
| Zložljiv ročaj | Da |
| Zaščitni pokrov | Vključeno |
| Temperatura polnjenja | 0 °C do +45 °C |
| Temperatura uporabe in shranjevanja | -20 °C do +50 °C |
Pogosto zastavljena vprašanja - UniversalGrassCut 1826 BOSCH
Vprašanja uporabnikov o UniversalGrassCut 1826 BOSCH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Škarje za živo mejo v formatu PDF brezplačno! Poiščite svoja navodila UniversalGrassCut 1826 - BOSCH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. UniversalGrassCut 1826 znamke BOSCH.
NAVODILA ZA UPORABO UniversalGrassCut 1826 BOSCH
pred ohnem, vodou a vlhkosti.
Existuje nebezpeci vybuchu.
radnje punjenja, pogledaje odomjak „Reške - uzroci pomoc".
Rukovanje
Pažnja: Pre obavljanja radova montaže iskljucite bastenski uredaji izvucite akumulator.
Nakon isključivanja trimera za travu niz za rezanje nastavlja da radi još nekoliko sekundl. Pre ponovnog uključivanja trimera za travu sačekajte da se motor/ nit za rezanje zaustavi.
Nemoje vise puta redom da iskljucujete i ponovo ukljucujete uredaj.
Preporučuje se upotreba elemenata za rezanje koje je odobrila firma Bosch. Kod drugih elemenata za rezanje rezultat rezanja moze biti drugaciji.
Preberite vsa varnostna opozorila, navodila, ilustracije in specifikacije, ki so priložene temu elektricnemu orodju. Ce spodaj navenenih napotkov ne upoševate, lahko pride do elektricnega udara, požara in/ali težke poskodbe.
Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.
Razlaga simbolov na vrtnem orodju
Splošno opozorilo na nevarnost.
Preberite si to navodilo za obratovanje.
Pazite na to, da ne boste poskodovali oseb v blizini zaradi tujkov, ki letijo naokoli.

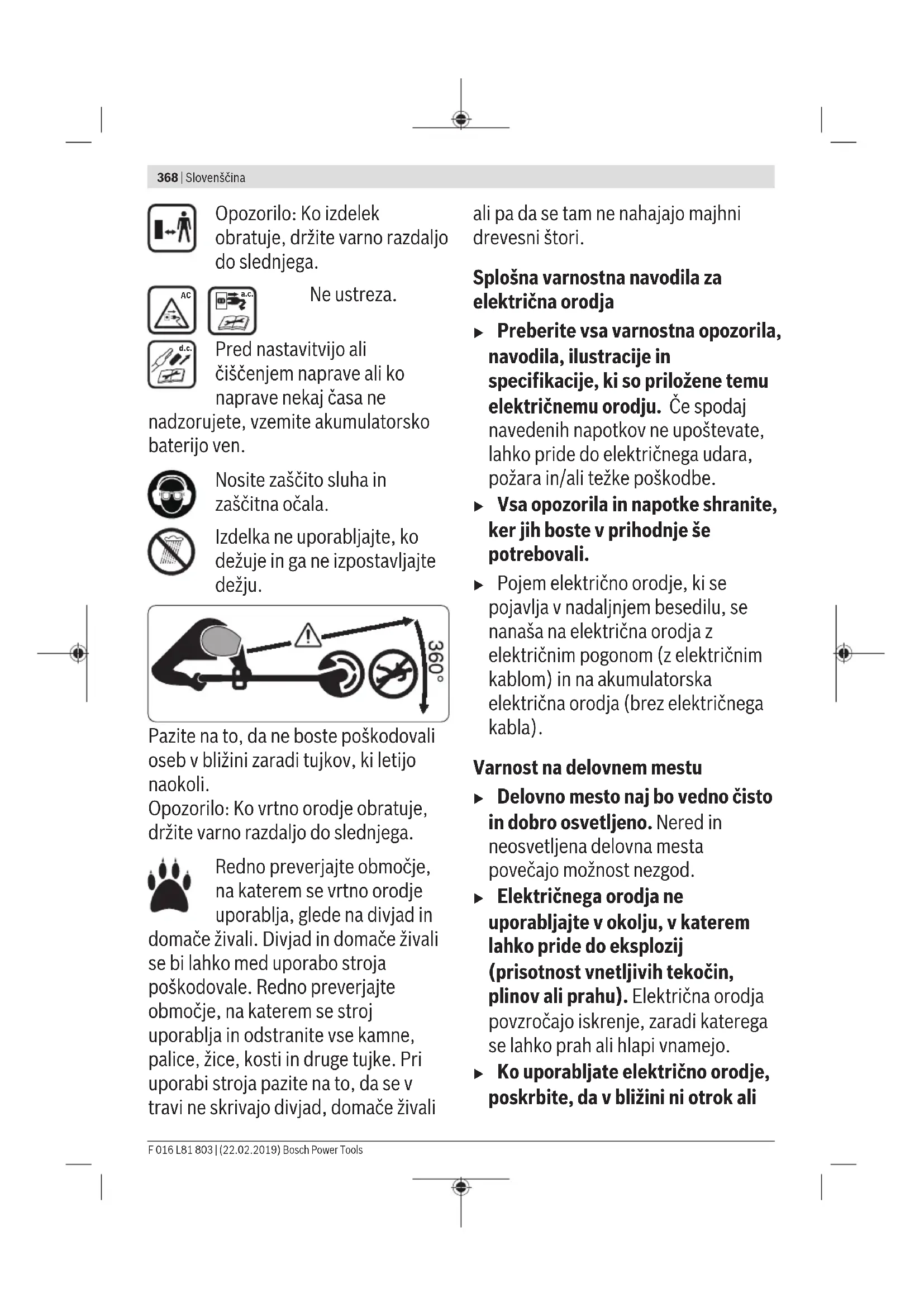

Opozorilo: Ko izdelek
obratuje, držite varno razdaljo
do slednjega.
Neustreza.
Pred nastavitvijo ali ciscenjem naprave ali ko naprave nekaj casa ne
nadzorujete, vzemite akumulatorsko baterijo ven.
Nosite zašcito sluha in zašcitna očala.
Izdelka ne uporablajte, ko dežuje in ga ne izpostavlajte dežju.
Pazite na to, da ne boste poskodovali oseb v blizini zaradi tujkov, ki letijo naokoli.
Opozorilo: Ko vrtno orodje obratuje, držite varno razdaljo do slednjega.
Redno preverjaje obmoceje, na katerem se vrtno orodje uporablja, glede na divjad in
domace zivali. Divjad in domace zivali se bi lahko med uporabo stroja poskodovale. Redno preverjaje obmoce, na katerem se stroj uporablja in odstranite vse kamne, palice, zice, kosti in druge tujke. Pri uporabi stroja pazite na to, da se v travine skrivajo divjad, domace zivali
ali pa da se tam ne nahajao majhni drevesni stori.
Splošna varnostna navodila za elektrčna orodja
Preberite vsa varnostna opozorila, navodila, ilustracije in specifikacije, ki so priložene temu elektricnemu orodju. Ce spodaj navenenih napotkov ne upostevate, lahko pride do elektricnega udara, požara in/ali težke poskodbe.
Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.
- Pojem elektricno orodje, ki se pojavlja v nadaljnem besedilu, se nanaša na elektricna orodja z elektricnim pogonom (z elektricnim kablam) in na akumulatorska elektrica orodja (brez elektricnega kabla).
Delovno mesto naj bo vedno cisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povecajo moznost nezgod.
Elektricna orodja ne uporablajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekoacin, plinov ali prahu). Elektrica orodja povzrocajo iskrenje, zaradi kateregase lahko prah ali hlapi vnamejo.
Ko uporabljate elektricno orodje, poskrbite, da v blizini ni otrok ali
drugih oseb. Odvračanje pozornosti lahko povzroci izgubo nadzora nad orodjem.
Elektricna varnost
Priključni vtic elektricnega orodja se mora prilegati vticnici. Spreminjanje vtica na kakrsen koli način ni dovoljeno. Pri ozemljeh elektrichnih orodjih ne uporabljaje adapterskih vticev. Nespremenjeni vtici in ustrezne vticnice zmanjsujujo tveganje elektricnega udara.
- Izogibajte se telesnemu stiku z ozemljenimi povrsinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje elektricnega udara je večje,Če je vaše telo ozemljeno.
Prosimo, da napravo zavarujete pred dezjem ali vlago. Vdor vode v elektricno orodje povecuje tveganje za elektrici udar.
▶ Kabel uporabljaje pravilno. Kabel zavarujte pred vroćino, oljem, ostrimi robovi ali premikajocimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnega udara.
▶ Kadar uporabljate elektricno orodje zunaj, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsuje tveganje za elektrici ni udar.
Če je uporaba elektricnega orodja v VLCznem okolju neizogibna, uporabljaje stikalo za zašcito pred kvarnim tokom. Uporaba zašcitnegastrikala zmanjsuje tveganje elektricnega udara.
Osebna varnost
Bodite pozorni, pazite kaj delat ter se dela z elektricnim orodjem lotite z razumom. Ne uporabljaje elektricnega orodja, ce ste utrujeni oziroma ce ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi elektricnega orodja je lahko vzrok za resne telesne poskodbe.
Uporablajte osebno zašcitno opremo. Vedno uporablajte zašcitto za oci. Z uporabo zašcitne opreme, kot so protiprašna maska, varnostni Čevlji, ki ne drsijo, Čelada ali zašcitata za sluh, v ustreznih okolisčinah zmanjsate nevarnost poskodb.
Preprečite nenameren vklop orodja. Pred prikljucitvijo elektricnega orodja na elektricno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je elektricno orodje izklopljeno. Če elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nasrece.
Odstranite vse kljuce in izvijace za prilagajanje orodja, preden orodje vkljucite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela elektricnega orodja, lahko povzroci telesne poskodbe.
Ne precenjute svojih sposobnosti. VesČas trdno stojite in vzdrujte ravnovesje.To omogoca boljsi nadzor nad elektrichim orodjem v nepričakovanih situacijah.
Bodite primerno oblečeni. Ne nosite ohlapnih oblacil ali nakita. Las in oblacil ne priblizuje premikajocim se delom. Ohlapna oblacila, nakit ali dolgi lasje se lahko ujamejo v premikajocse se dele.
- Ce imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepricajte, da so te ustrezno prikljucene. UporabaSYSTEMa za zbiranje prahu lahko zmanjsa nevarnosti, povezane s prahom.
Najseznanjenostzorodjem,ki jopridobite spogosto uporabo,ne borazlog za to, da postanetelahkomiselni in ignorantarevarnostna načela.V delčku sekundelahko nepozorno dejanje pripelje dohude poškodbe.
Uporaba in vzdrževanje elektricnega orodja
Elektricnega orodja ne preobremenjute. Za delo
uporabite ustrezno elektricno orodje. Pravo elektricno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Elektricnega orodja ne uporabljaje, ce ga s stikalom ne morete vklopiti in izklopiti. Vsako elektricno orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecite vtic iz vticnice in/ali odstranite akumulatorsko baterijo, ce je le mogoce, in odstranite ter shranite pribor, se preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektricnih orodij ne uporabljaje, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljo neizkušene osebe.
Vzdržujte elektricna orodja in pribor. Prepričajte se, da so premikajovi se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav takopreverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je elektricno orodje poskodovano, mora biti pred uporabo
popravljeno. Slabo vzdrzejvana elektricna orodja so vzrok za mnogene nezgode.
- Rezalna orodja naj Bodo vedno ostra in Čista. Skrbn no negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
Elektricna orodja, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili. Pri tem uposteveajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektrichnih orodij v namene, ki so drugacni od predpisanih, lahko privede do nevarnih situacij.
Ročaji in povrsine za prijemanje naj bodo suhe, Čiste in brez olja ali masčobe. Gladki ročaji in povrsine za prijemanje ne omogocajo varne uporabe in nadzora orodja v nepričakovanih situacijah.
Uporaba in vzdrževanje akumulatorskih orodij
Odstranite akumulatorsko baterijo:
- ko uporabnik zapusti napravo
pred odstranitvijo blokade
pred preverjanjem, ciscenjem naprave ali opravili na napravi - preverjanje naprave po udarcutujka ob napravo
- takojsnje preverjanje, ko zaenjanaprava hipoma vibrirati
Akumulatorske baterije polnite samo v polnilnih napravah, ki jih priporoça proizvajalec. Nevarnost požara, ker se polnilna naprava, ki je
namenjena za doloceno vrsto akumulatorskih baterij, lahko vzge, ce jo boste uporabljali za poljenje drugih vrst akumulatorskih baterij.
V napravah uporabljaje le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroci telesne poškodbe in požar.
Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniške sponke, kovanci, ključi, Žeblji, vijaki in drugimi manjsi kovinski predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali požar.
- Ce akumulatorsko baterijo narobe uporabljate, lahko iz nje izteče tekovičina. Izogibajte se stiku z njo. Če vseeno pridete v stik z njo, mesto stika temeljito sperite z vodo. Ob stiku tekovičine z očmi morate poleg tega poiskati zdravniško pomoč. Izstopajoča tekovičina akumulatorske baterije lahko povzroci draženje koze ali opekline.
Ne uporabljaje poskodovanih ali prisalagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prisalagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroci požar, eksplozijo ali tveganje za poskodbe.
Akumulatorske baterije ali orodjane izpostavlijte ognju ali previsoki temperaturi.
Izpostavljenost ognju ali vročini nad 130 °C lahko povzroči eksplozijo.
Upostevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navenedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven dolocenega območja, lahko pride do poskodb akumulatorske baterije, kar poveča tveganje za požar.
Servisiranje
Vase elektricno orodje nj popravlja samo usposobljeno strokovno osebj, ki nj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.
Nikdar ne popravljaje poskodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajalec ali pooblasci ni serviser.
Varnostna navodila vrtnega orodja
Uporaba
Uporabnik sme izdelek uporabljati le v skladu z namenom. Potrebno je upostevidi lokalne okoliscin. Pri delu zavestno pazite na druge osebe, se posebej na otroke.
Uporabe izdelka nikoli ne dovolite otrokom, osebam z omejenimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkusnjami in/ali pomanjkljivim znanjem in/ali osebam, ki stemi navodili niso beznanjene. Nacionalni predpis imorebiti omejujejo starost uporabnika.
Nadzorujte otroke in zagotovite, da se slednji ne bodo igrali izdelkom.
Uporaba
Pri delu drzite vrtno orodje trdno z obema rokama in poskrbite za varno stojisce. Z vrtnim orodjem lahko varneje delate, ce ga upravljate z obema rokama.
- Pocakajte na to, da se vrtno orodje ustavi, preden ga odložite.
Nikoli ne uporabljaje vrtnega orodja s poskodovanim zašcitnimPokrovom ali brez varnostne priprave. Pazite na to, da bo pravilno montirana. Nikoli ne uporabljaje vrtnega orodja, ce je nepopoln ali z izvedeno spremembo, ki ni avtorizirana.
Nikoli ne uporabljaje vrtnega orodja, ce je kabel poskodovan ali obrjen.
Nikoli ne nadomešcajte nekovinskih rezalnih elementov s kovinskimi rezilnihi elementi.
Nikoli ne popravljaje vrtnega orodja, razen v primeru, ce ste za to kvalificirani.
Druge osebe in zivali morajo biti pri uporabi vrtnega orodja ustrezno
oddljene. Na območju uporabe je uporabnik odgovoren za tretje.
Preden se boste dotaknili rezilne glave, morate počakati takodolgo, da se bo popolnama umirila. Po izklopu motorja se rezilna glava še nekaj časa vrti in lahko povzroci telesne poskodbe.
Delajte le pri dnevni svetlobi ali dobri umetni svetlobi.
Pri slabih vremenskih pogojih, se posebej pri blizajovi nevihti, kosilnice z nitjo ne smete uporabljati.
Uporaba kosilnice z nitjo pri mokri travi lahko zmanjsa njeno delovno moč.
V namene transporte morate izklopiti vtno orodje in odstraniti akumulatorsko baterijo.
Pri delu z vrtnim orodjem vedno pazite na varen delovni polozaj. Roke in noge se morajo nahajati v varni razdalji od rotirajochoih delov.
Za preprecitev padca drzite med delom ravnotezje.
- Ce boste položili vrtno orodje na tla, pazite, da se ne boste spotaknili.
Odstranite akumulatorsko baterijo pred zamenjavo tuljave.
Kosilnico z nitjo morate redno preverjati in vzdrzevati.
Zascitne rokavice nosite vedno med ciscenjem izdelka ali zamenjavo rezilne niti.
Bodite pozorni pred poskodbami zaradi rezila, ki sluzi za rezanje rezilne niti. Po dovajanu niti morate
kosilnico z nitjo vedno namestiti v vodoravni delovni položaj, preden jo vklopite.
Izklopite vrtno orodje in iz njega odstranite akumulatorsko baterijo:
-
vedno, ko pustite vrtno orodje nekajČasa brez nadzora
pred zamenjavo tuljave
pred ciscenjem, ali ce se na kosilnici z nitjo opravljajo dela
pred skladischenjem kosilnice z nitjo -
Izdelek shranjujte na suhem in zaprtem mestu, izven dosega otrok. Ne postavlajte nobenih drugih predmetov na izdelek.
Vrtnega orodja ne uporabljaje kot sprehajalne palice.
Navodila za optimalno uporabo akumulatorske baterije
Akumulatorske baterije ne odpirajte. Nevarnost katkega stika.
Zašcitite akumulatorsko baterijo pred vroćino (npr. tudi pred stalnim sončnim
obsevanjem) ognjem, vodo in vlažnostjo. Nevarnost eksplozije.
Pri poskodbi in nepravilni uporabi akumulatorske baterije lahko izstopijo skodljivi hlapi. Prezračite to območje in v primeru zdravstvenih težav pošćte zdravnísko pomoc. Ti hlapi lahko povzroćijo draženje dihalnih poti.
Akumulatorsko baterijo uporabljaje samo z izdelki
proizvajalca. Le tak je akumulatorska baterija zašcitena pred nevarno preobremenitvijo.
Koničasti predmeti, kot so na primer Žeblji ali izvijači, in zunanji vplivi lahko poskodujejo akumulatorsko baterijo. Pojav se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Kratko spajanje akumulatorske baterije ni dovoljeno. Nevarnost eksplozije.
Zračne reže akumulatorske baterije obcasno očistite z mehkim, Čistim in suhim Čopicem.
Varnostna navodila za polnilne naprave
Preberite varnoostna navodila in opozorila.
Neuostoovane varnostnih navodil in opozoril lahko povzroci elektrcni udar, pozar in/ali tezke poskodbe.
Varnostna navodila in opozorila shranite za prihodnjo uporabo.
Polnilno napravo uporabite samo,Če lahko vse funkcije v celoti precenite in jih lahko brez omejitev izvajate ali ce ste prejeli ustrezna navodila.
Uporabe polnilne naprave nikoli ne dovolite otrokom, osebam z omejenimi fizicnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem in/ali
osebam, ki s temi navodili niso seznanjene. Morebiti nacionalni predpisi omejujejo starost uporabnika.
Nadzorujte otroke. Poskrbite, da se otroci ne bodo igralis polnilnikom.
Polnite samo litij-ionske akumulatorske baterije Bosch nad kapaciteto 1,5 Ah (nad 5 akumulatorskimi celicami). Napetost akumulatorske baterije mora ustrezati polnilni napetosti polnilnika. Ne polnite akumulatorskih baterij, ki niso namenjene ponovnemu polnjenu. Drugace obstaja nevarnost požara in eksplozije.
Polnilno napravo zavarujte pred dezjem ali vlago. Vdor
vode v polnilno napravo povecuje tveganje elektricnega udara.
Poskrbite za cistoco polnilnika. Zaradi umazanje lahko pride do elektricnega udara.
Pred vsako uporabo preverite polnilnik, kabel in vtic. Ce opazite kakrsne koli poškodbe, polnilnika ne uporabljajte. Polnilnika ne odpirajte sami, popravilo lahko opravi samo usposobljen strokovnjak, in to izključno z originalnimi nadomestnimi deli. Poškodbe na polnilniku, kablu in vticu povećajo tveganje elektricnega udara.
Polnilnika ne uporabljaje na lahkovnetljivi podlagi (npr. papir, blago
itd.) oz. v vnetljivem okolju. Ker se polnilnik med poljenjem segreje, obstaja nevarnost požara.
Ne prekrivajte prezračevalne odprtine polnilne naprave. V nasprotnem primeru se lahko polnilna naprava pregreje in ne deluje več brezhibno.
Zaradi povečanja elektricne varnosti priporočamo uporabo zašcitnegastikala za okvarni tok z maksimalnim sprožilnim tokom 30 mA. Pred uporabo vselej preverite FI-zašcitno stikalo.

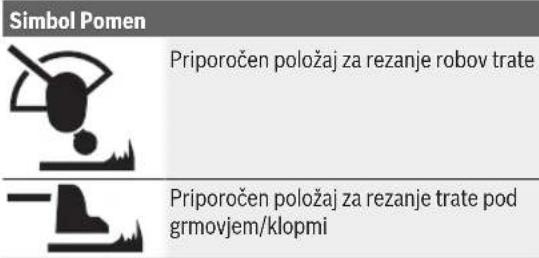

Simboli
Naslednji symboli so pomembni za branje in razumevanje navodila za obratovanje. Zapomnite si simbole in njihov pomen. Pravilna razlaga simbolov vam pomaga, da boste izdelek bolje in varneje uporabljali.
| Simbol Pomen | |
| Nosite zašcitne rokavice | |
| Smer premikanja | |
| Smer reakcije | |
| Teža | |
| Vklop | |
| Izklop | |
| √ | Kako je dovoljeno delati |
| × | Kako je prepovedano delati |
| CLICK! | Slišni zvok |
| Pribor/nadomestni deli | |
| Priporoćen položaj za rezanje trate | |
Uporaba v skladu z namenom uporabe
Vrtno orodje je namenjeno za hišno uporabo, za košenje z nitjo trave, plevela in kopriv. Razvili smo ga za košenje trave z nitjo, kjer trava raste na brežinah, pod ovirami in ob robovih trat, na mestih, ki jih klasična kosilnica ne more doseci. Vrtno orodje ni namenjeno za uporabo kot motorna kosa. Vrtno orodje ni namenjeno za komercialno in industrijsko uporabo.
Obseg dobave (gleje sliko B)
Vzemite vtno orodje previdno iz embalaje in preverite, ali so prisotni naslednji deli:
Kosilnica z nitjo
ZascitniPokrov
-Kolo
-Akumulatorsbaterija
-Polnilna naprava
- Navodilo za uporabo
Ce kaksni deli manjkajo ali so poskodovani, obvestite o tem va-sega trgovca.
**specificno glede na drzavo
K部件 na sliki (gleje silko A)
Ostevicenje component se nana sa na prikaz izdelka na graficnih straneh.
(1) Gumb za sprostitev akumulatorske baterije
(2) Akumulatorsbaterija
(3) Nastavljiv ročaj
(4) Nožni pedal za nastavitev delovnega kota za rezanje trate/rezanje robov trate
(5) ZašcitniPokrov
(6) Kolo
(7) Deblokada nastavitve ročaja
(8) Stikalo za vklop/izklop
(9) Protivklopna zapora vklopno/izklopnega stikala
(10) Tipka za nastavitev delovne visine
(11) Ročica
(12) Polnilna naprava
(13) Prekritje tuljave
(14) Tuljava
376 | Slovenscina
(15) Prijemalo za nit
(16) Vpenjalni obroč
(17) Kavelj za vpeljevanje niti
(18) Lukna za dovajanje niti
(19) Lukna za dovajanje niti
A) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.
Tehnični podatki
| Kosilnica z nitjo/kosilnica z nitjo za robove trate | UniversalGrassCut 18 UniversalGrassCut 18-260 | UniversalGrassCut 18-26 | |
| Številka izdelka | 3 600 HC1 D.. 3 600 HC1 E.. | ||
| Nazivna napetost V= 18 18 | |||
| Številvo vrtljavev v prostem teku min | -1 | 7300 7300 | |
| Premer rezilne niti mm 1,6 1,6 | |||
| Rezilni premer cm 26 26 | |||
| Kapaciteta tuljave z nitjo m 6 6 | |||
| Nastavitev višine cm 120 - 140 120 - 140 | |||
| Nastavljić ● | |||
| Rezanje robov trate ● | |||
| Zaščita za rastline/kolo ● | |||
| Teža po EPTA-Procedure 01:2014 | kg | 2,3 | 2,3 |
| Komplet (z akum. baterijo) | kg | 2,7 | 2,7 |
| Serijska številka (Serial Number) gleje tipsko tablico na vrtnem orodju | |||
| dovoljena temperatura okolice | |||
| - pri polnjenju" | °C | 0...+45 | 0...+45 |
| - pri obratovanju in skladišćenju | °C-20...+50-20...+50 | ||
| Akumulatorska baterija | Litijevo-ionska | Litijevo-ionska | |
| Nazivna napetost V= 18 18 | |||
| Številka izdelka/kapaciteta baterije | |||
| - 2 607 337 187 | Ah 1,5 1,5 | ||
| - 2 607 337 211 | Ah 2,0 2,0 | ||
| - 2 607 337 199 | Ah 2,5 2,5 | ||
| - 1 607 A35 07H | Ah 4,0 4,0 | ||
| - 1 607 A35 01Y | Ah 6,0 6,0 | ||
| Številco akumulatorskih celic | |||
| - 2 607 337 187 | 5 5 | ||
| - 2 607 337 211 | 5 5 | ||
| - 2 607 337 199 | 5 5 | ||
| - 1 607 A35 07H | 10 10 | ||
| - 1 607 A35 01Y | 10 10 | ||
A) Omejena zmogljivost pri temperaturah pod 0^
| Polnilna naprava | AL 1815 CV | AL 1830 CV | AL 1880 CV | ||
| Številka izdelka | |||||
| 2 607 226 ... | EU | ... 0.. | ... 965 | ... 1.. | |
| 2 607 226 ... | UK ... 0.. | ... 967 | ... 1.. | ||
| Polnilni tok | A | 1,5 | 3,0 | 8,0 | |
| Čas poljenja (akumulator izpraznjen) | |||||
Polnilna naprava AL 1815 CV AL 1830 CV AL 1880 CV
| - Akumulatorska baterija z 1,5 Ah | min 63 33 27 | |
| - Akumulatorska baterija z 2,0 Ah | min 84 45 30 | |
| - Akumulatorska baterija z 2,5 Ah | min 105 60 36 | |
| - Akumulatorska baterija z 4,0 Ah | min 168 95 35 | |
| - Akumulatorska baterija z 6,0 Ah | min 260 130 62 | |
| Teža po EPTA-Procedure 01:2014 | kg 0,38 0,40 0,60 | |
| Zašcitni razred | ☐/II /II /II | ☐ ☐ |
Podatki o hrupu/vibracijah
| Rezanje trate/ Rezanaje okoli dreves in grmovja | Rezanje robov trate | |
| Podatki o hrupu izračunan i v skladu z EN 50636-2-91 | ||
| Z A-ocenjeni nivo hrupa naprave znaša obićajno: | ||
| -Nivo zvočnega tlaka dB(A) | 7172 | |
| -Zvočna moč hrupa dB(A) | 9192 | |
| -Negotovost K dB | =3=3 | |
| Skupne vrednosti vibracij ah (vektorska vsota treh smeri) in negotovost K izračunan e v skladu z EN 50636-2-91 | ||
| -Emisija ska vrednost vibracij a h m/s2 | 7 | 7 |
| -Negotovost Km/s | =1,5=1,5 | |
Raven tresljajev, podana v teh navodilih, je bila izmerjena v skladu s standardiziranim merilmim postopkom in se lahko uporablja za primerjavo elektrichnih orodij med seboj. Primerna je tudi za zaacaso oceno obremenjenosti s tresljaji.
Navedena raven tresljajeve dolocena na osnovi glavnega nacinaporabe elektricnegoraodja.Ce se elektrico orodje uporablja v druge namene, z drugacnimi nastavki ali pri nezadostnem vzdhrzevanju, lahko raven tresljajev odstopa.
To lahko obretenjenost s tresljaji v obdobju uporabe obcutno poveca.
Zanatanchejsooceno obremenjenosti s tresljami morate upostevati tudiCAS,ko je orodje izklopljeno,in CAS,ko orodje deluje,vendar dejansko ni v uporabi.To lahko obremenjenost s tresljami v obdobju uporabe obcutno zmanjsa.
Dolcite dodatne varnostne ukrepe za zaicito uporabnika pred vplivi tresljav, npr. zdzhrvanee elektricega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.
| Cilj dejanja Slika Stran | |
| Montaža zašcitnegaPokrova | C 474 |
| Nastavitev delovne višine | D 475 |
| Odprite ročaj | E 476 |
| Montaža kolesa | F 476 |
| Poljinje in namestitev akumulatorske baterije | G 477 |
| Vklop/izklop | H 477 |
| Priporočen položaj za rezanje trate | I 478 |
| Priporočen položaj za rezanje robov trate | J 479 |
| Priporočen položaj za rezanje trate pod grmovjem/klopmi | K 480 |
| Demontaža tuljave z nitjo | L 481 |
| Navijanje niti na tuljavo | M 482 |
| Montaža tuljave z nitjo | N 483 |
| Vzdrževanje, čišćanje in skladisćanje | O 483 |
| Pribor | P 484 |
Montaža
Pozor: Pred opravili montaže odklopite vrtno orodje in odstranite akumulatorsko baterijo.
Montaža zašcitnegaPokrova (gleje sliko C)
Potisnite zašcitniPokrov (5) na glavo kosilnice tako, dazaslisičte klik. Pritrdite zašcitniPokrov (5) z vijakom na glavo kosilnice z nitjo. Pri dobavi je vijak montiran na spodnjem ohišju.
Kosilnice z nitjo nikoli ne uporabljate brez montiranega zašcitnegaPokrova (5).Po opravljeni montaži ne smete zašcitnegaPokrova (5) odstraniti s kosilnice z nitjo.
Nastavitev delovne visine (gleje sliko D)
Pritisnite tipko (10) in nastavite kosilnico z nitjo na zejljenovisino. Spustite tipko (10).
Kosilnico z nitjo uporabite vselej v delovnem polozaju, nikoli v polozaju za skladischenje. Polozaj za skladischenje je tisti polozaj, ko je kosilnica z nitjo do konca potisnjena shupaj. Pri nastavitvi delovnega polozaja pazite na to, da mehanizem za nastavitev visine pravilno zaskovi. Klikzasli-site tedaj, ko mehanizem zaskovi.
Odprite ročaj (gleje sliko E)
Pritisnite tipko (7), odprite rocaj (3) do prislona narazen in spustite tipko (7). Pazite na to, da bo rocaj (3) pravilno zablokiral. Med nastavitvjo rocaja (3), ne smete pritiskati nanj.
Montaža kolesa (gleje sliko F)
Montirajte kolo (6) na glavo kosilnice z rocajem. Upostevajte pravilni pozaj puscic na glavi kosilnice z nitjo. Pazite na to, da se bo kavelj pravilno oprijel v zleb. Zasukajte kolo (6) tako dalec na glavi kosilnice z nitjo, da bo rocica (11) zaskocila s landslide klikom.
Za odstranitev pritegnite rocico (11) do iztaknitve in odstranite kolo (6) v nasprotno smer.
Zagon
Pozor:Pred zaetkom nastavitvenih del ali pred cisichenjem izklopite vrtno orodje in odstranite akumulatorsko baterijo.
Polnjenje akumulatorske baterije
Upostevajte omreznopapot! Napetost elektricnegavira mora ustrezati podatkom, ki so navedeni na tipski plošćici polnilne naprave.
Akumulatorska baterija je opremljena z nadzorom temperature, ki dovoluje polnjene le v temperaturnem območju med 0^ in 45^ . Tako je zagotovljena dolga ziviljenjska doba akumulatorske baterije.
Opozorilo: Akumulatorska baterija je pri dobavi delno napolnjena. Da bi lahko akumulatorska baterija razvila svojo polnozmogljivost, jo morate pred prvo uporabo v celoti napoliniti v polnilni naprvi.
Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite, ne da bi pri tem skrajsali zivljenjsko dobo.
Prekinitev postopka polnjenja akumulatorske baterije ne poskoduje.
Litij-ionska akumulatorska baterija je zašcitena pred prekomerno izpraznitvijo s systemom elektronske zašcite celic "Electronic Cell Protection (ECP)". Pri izpraznjeni akumulatorski bateriji zašcitno stikalo izklopi napravo: Vrtno orodje preneha delovati.
Vklopno/izklopnega stikala po samodejnem izklopu naprave ne smete vecpritiskati. S tem lahko poškodujete akumulatorsko baterijo.
Upostevajte navodila za odstranjevanje akumulatorskih baterij.
Vstavljanje/odstranitev akumulatorske baterije (glejte sliko G)
Oporzorilo: Ce uporabljate akumulatorske baterije, ki niso primerne, lahko to povzroci poškodbo naprave.
Vstavite napolnjeno akumulatorsko baterijo (2).Zagotovite, da bo akumulatorska baterija v celoti vstavljena.
Ce zeIite akumulatorsko baterijo (2) odstraniti iz naprave, pritisnite deblokirno tipko akumulatorske baterije (1) in potegmite akumulatorsko baterijo ven.
Postopek polnjenja
Polnilni postopek se prične takoj, ko vtaknete omrežni vtic polnilne naprav e v tvičnico in vstavite akumulatorsko baterijo (2) v polnilno napravo (12).
Inteligentni postopek polnjenja omogoca takojsnje zaznavanje napoljenosti akumulatorske baterije in odvisno od temperature in napetosti akumulatorske baterije se bo izbral optimalni polnilni tok.
Ta nacin zagotavlja ochrinite akumulatorske baterije, ki bo pri namestitvi v polnilni napravi vedno do konca napoljen.
Pomen elementov prikaza (AL 1815 CV)
Utripajoč prikaz poljenja akumulatorske baterije
Charge
Polnjenje simbolizira utripajoc prikaz polnjenja akumulatorske baterije.
Trajno svetleča svetilka prikaza polnjenja akumulatorske baterije
Full
Trajno svetleca svetilka prikaza polnjenja akumulatorske baterije prikazuje, da je
akumulatorska baterija do konca napolnjena ali da se temperatura akumulatorske baterije nahaja izven dovoljenega temperaturnega območja in je zato ni možno polniti. Takoj, ko bo dozežena dovoljena temperatura, se bo akumulatorska baterija pričela polniti.
Brez vstavljene akumulatorske baterije prikazuje trajno svetlec prikaz poljenja akumulatorske baterije, da je omrežni vtič vstavljen v vticnico in da je polnilna naprava pripravljena za uporabo.
Pomen elementov prikaza (AL 1830 CV/ AL 1880 CV)
(Hitro) utripajoča zelena svetilka prikaza polnjenja akumulatorske baterije
Postopek hitrega polnjenja se prikaze s (hitrim) utripanjem zelenega prikaza
polnjenka akumulatorske baterije
Oporzorilo: Postopek hitrega polnjenja je mozenramento, ko se temperatura akumulatorske baterije nahaja v dovoljenem območju temperature, glejte poglavje "Tehnici podatki".
(Pocasi) utripajoca zelena svetilka prikaza polnjenja akumulatorske baterije
Pri stanju napoljenosti akumulatorske baterije 80% počasi utripa zelen prikaz umulatorske baterije.
Akumulatorsko baterijo lahko nehate polniti in lahko takoj uporabite.
Neprekinjeno svetenje zelenega prikaza polnjenja akumulatorske baterije
Neprekinjeno svetenje zelenega prikaza polnjena akumulatorske baterije kaze, da je kxa baterija popolnama napoljena.
Brez namescene akumulatorske baterije neprekinjenosvetenje prikaza polnjenja akumulatorske baterije pomeni, da je vtic vstavljen v vticnico in da je polnilnik pripravljen na delovanje.
Trajna rdeca svetilka prikaza polnjenja akumulatorske baterije
Trajna rdeca svetilka prikaza polnjenja akumulatorske baterije prikazuje, da je
temperatura akumulatorske baterije izven dovoljenega temperaturnega območja poljenja, gleje odstavek "Tehnicni podatki". Pri dosegu dovoljenega območja temperature se polnilna naprava avtomatsko preklopina postopek za hitro poljenje.
Utripajoča rdeča svetilka prikaza polnjena akumulatorske baterije
Utripajoca rdeca svetilka prikaza polnjenja akumulatorske baterije prikazuje drugo motnjo polnjenja, glejte odstavek "Napake - vzrok in
Uporaba
Pozor: Pred opravili montaže odklopite vrtno orodje in odstranite akumulatorsko baterijo.
Po izklopu kosilnice z nitjo, rezilna nit se nekaj sekund tece naprej. Počakajte, da se motor/rezilna nit zaustavita, preden ponomvno vklopite kosilnico z nitjo.
- Naprave ne smete večkrat zaporedoma v kratkem Času vkopiti in izklopiti.
Priporocamo uporabo rezilnih elementov, ki so odobreni s strani Bosch. Pri drugih rezilnih elementih lahko pride do odklona rezilnega rezultata.
Vklop/izklop (glejte sliko H)
Zavklop pritisnite najprej zaporo vklopa (9).Nato pritisnite vklopn/o/izklopno stikalo (8) in jo drzite pritisnjeno.
Za izklop elektricnega orodja izpustite vklopno/izklopno stikalo (8).
Rezanje trate/rezanje robov trate (glejte slike I - K)
Rezanje trate (glejte sliko I)
Pritisnite tipko (4) in nastavite kot 48^ za rezanje trate.
Premikajte kosilnico z nitjo na levo in desno in med delom pazite na dovolj veliko razdaljo do telesa. Visjo travo strizite po stopnah.
Rezanje robov trate (glejte sliko J)
Pritisnite tipko (4) in nastavite kot 36^ za rezanje robov trate. Sedajzasukajte rocaj za 180^ in natozasukajte kosilnico z nitjo v smeri urnega kazalca v zenjen delovni položaj.
Vodite kosilnico z nitjo vzdolz robov trate. Z uporabo kolesa preprecite stik s trdimi povrsinami ali zidovi, saj takopreprecite hitro obrabo niti.
Rezanaje okoli dreves in grmovja (glejtse silko K)
Pritisnite tipko (4) in nastavite kot 24^ za rezanje okoli dreves in grmovja.
Okrog dreves in grmov strizite previdno, takdo ne pridejo v stik z nitjo. Zaradi poskodovanega lubja lahko rastline odmrejo.
Demontierajte tuljavo, navijte nit in montirajte tuljavo (glejte slike L do N)
Odstranite akumulatorsko baterijo pred zamenjavo tuljave.
Pritisnite skupaj oba nastavka prekritja tuljave in odstranite prekritje tuljave (13). Nato smemite prazno tuljavo (14).
Z nadomestega valja odvijte nit pribl. 6 m. Potisnite konec niti v prijemalo za nit (15) tuljave. Napeljite nit skozi kavelj (17) spodaj. Natovodite nit skozi luknjo (18) v tuljavi. Nato navijte nit enakomerno in trdno.
Potisnite drugi konec niti skozi luknjo (19) v glavi kosilnice z nitjo in tuljavo ponovno namestite na glavo kosilnice z nitjo. Fiksirajte tuljavo takto, da namestite prekritje tuljave (13).
Prekritje tuljave (13) lahko montirate izkljućno v enem položaju.
Dovajanje niti
IntellIFEEED
Kosilnica z nitjo je opremljena s systemom IntelliFEED, ki avtomatsko odvije nit takao, da poskrbi za enakomerni premer pri rezanju.
Iskanje napak
Kosilnica z nitjo/kosilnica z nitjo za robove trate
| Simptom Mozen vzrok Odprava napake | ||
| Motor ne zažene Akumulatorska baterija je izpraznjena Napolnite akumulatorsko baterijo. | ||
| Akumulatorska baterija prehladna/prevroča Segrejte/ohladite akumulatorsko baterijo. | ||
| Vrtno orodje deluje s prekinitvami | Okvarjeno vklopno/izklopno stikalo Obrnite se na servisno sluzbo Bosch. | |
| Okvarjena interna kabelska napeljava vrtnega orodja | Obrnite se na servisno sluzbo Bosch. | |
| Vrtno orodje je preobremenjeno | Trava previsoka Strizite postopoma. | |
| Vrtno orodje ne reže Rezalna nit je prekratka/zlomljena Ročno dovajanje rezilne niti. | ||
| Tuljana niti je prazna Nadomestite tuljavo. | ||
| Niti ni možno dovajati Rezilna nit v tuljavi zamotana Preverite tuljavo z nitjo in po potrebi ponovno navijte rezilno nit. | ||
| Tuljana niti je prazna Ponomva napolnitev tuljave z nitjo. | ||
| Rezalna nit ni pravilno navita Ponomvo navijte rezalno nit. | ||
| Preveč navite rezalne niti Skrajšajte rezalno nit na pravilno dolžino. | ||
| Renilna nit zamotana Problemi s dovajanje niti Obrnite se na servisno sluzbo Bosch. | ||
| Rezilna nit se potegne nazaj v tuljavo | Rezalna nit je prekratka/zlomljena Odstranite tuljavo in ponovno dovedite rezilno nit (glejte slike L - N). | |
| Rezilna nit se pogosto zlomi | Rezilna nit v tuljavi zamotana Odstranite tuljavo in ponovno dovedite rezilno nit (glejte slike L - N). | |
| Nepravlno rokovanje kosilnice z nitjo | Kosite izkljućno s konico rezalne niti; preprečite stik s kamni, stenami in drugimi fiksniemi predmeti. Redno dovajanje rezalno nitko takao, da boste uporabljali celotni možni rezalni premer. | |
| Kosilnica z nitjo nenavadno vibrira | Vpenjalni obroč ali prekritje tuljave ni montirano na tuljavo | Montiraje vpenjalni obroč ali prekritje tuljave na tuljavo. |
| Nepravlni položaj vpenjalnega obroča | Ponovno namestite vpenjalni obroč. | |
| Rezilni system poškodovan | Obrnite se na servisno sluzbo Bosch. | |
| Vpenjalni obroč obrabljen | Kupite nov pribor tuljave s vpenjalnim obročem. | |
Akumulatorska baterija in polnilna naprava
| Simptomi | Možen vzrok Odprava napake | |
| Rdeči prikaz poljenja akumulatorske baterije utripa Poljenje ni možno | Akumulatorska baterija ni (pravilno) vstavljena | Pravilno nameite akumulatorsko baterijo na polnilno napravo. |
| Umazani akumulatorski kontakti | Očistite akumulatorske kontakte, naprimer z večkratnim vtikanjem in iztikanjem akumulatorske baterije, po potrebi nadomestite akumulatorsko baterijo. | |
| Akumulatorska baterija okvarjena | Nadomestite akumulatorsko baterijo. | |
| Prikazi poljenja akumulatorske baterije ne svetijo | Omrežni vtič polnilnika ni (pravilno) vtaknjen | Omrežni vtič (do konca) vtaknite v vticnico. |
| Okvarjena vtičnica, omrežni kabel ali polnilna naprava | Preverite omrežno napetost, polnilno naprvo nj po potrebi preveri servisna delavnica, pooblašćena za električna orodja Bosch. | |
Vzdrževanje in servisiranje
Odstranite akumulatorsko baterijo iz vrtnega orodja pred vsemi opravili, ki jih opravlije na vrtnem orodju (npr. vzdhrzevanje, menjava orodja ipd.), ter pri njegovem transporte ali med shranjevanjem. Pri nenamernem aktiviranju stikala za vklop/izklop obstaja nevarnost telesnih poskodb.
Vzdrževanje, cisčenje in skladisčenje
Zadobro in varno delovanje morate poskrbeti za to, da bo izdelek vselej cist.
Zadobro in varno delovn uporabo morate poskrbeti za to, da bo vrtno orodje in zračne odprinte vselej Čiste in suhe.
Nikoli ne poskrobite vrtnega orodja z vodo.
Nikoli ne potopite vrtnega orodja v vodo.
Vrtno orodje hranite na varnem, suhem mestu, ki n i dostopno otrokom.
Ne postavljaje nobenih drugih predmetov na vrtno orodje.
Pazite na to, da bo vpenjalni obroč med uporabo vselej pritrjen na tuljavi. V nasprotnem primuru lahko nastanejo velike vibracije.
Negovanje akumulatorske baterije
Da bi zagotovili optimalno uporabo akumulatorske baterije, upostevejte naslednja opozorila in ukrepe:
-Akumulatorsko baterijo morate zavarovati pred vlago in vodo.
Vrtno orodje in akumulatorsko baterijo skladisčite v temperaturnem obmocju od -20 °C do 50 °C. Npr. poleti akumulatorske baterije ne smete pustiti ležati na soncu v avtomobilu.
- Skladišcite akumulatorsko baterijo ločeno in ne v rvtnem orodju.
- Ne puscajte akumulatorske baterije v vrtnem orodju, ko since direktno sije nanj.
- Optimalna temperatura za shranjevanje akumulatorske baterije znaša 5°C.
-Zračne reze akumulatorske baterije obcasno očistite z mehkim, cistim in suhim copićem.
Močno skrajsan ās delovanja po napolnitvi nakazuje, da je akumulatorska baterija izrabljena in se mora nadomesti.
Servisna sluzba in svetovanje uporabnikom
Ob vseh vprašanjih in naročilih rezervnih delov nujno navedite 10-mestno stevilko na tipski plošćici izdelka.
Slovensko
Robert Bosch d.o.o.
Verovskova 55a
1000 Ljubljana
Tel.: +00 803931
Fax: +00 803931
Mail: servis.pt@si.bosch.com www.bosch.si
Transport
Za priložene litij-ionske akumulatorske baterije veljao zahteve zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevala po cesti. Pri posiljkah, ki jih opravijo tretje osebe (npr. zračni transport ali spedicija), je treba upostevati posebne zahteve glede embalaze in oznak. Pri priprivi odpreme mora obvezno sodelovati strokovjak za nevarne snovi.
Akumulatorske baterije posiljaje samo, ce je njihovo ohijsne neposkodovano. Prelepite odprte kontakte in akumulatorsko baterijo zapakirajte takto, da se v embalazi ne premika. Uposteavaje tudi morebitne druge nacionalne predpise.
Odlaganje
Odpadno vrtno orodje, akumulatorske baterije, pribor in embalazo morate reciklrati v skladu z varstvom okolja.
Vrtnih orodij in akumulatorskih baterij/baterij ne smete odvreci med hisne opadke!
Samo za države EU:
V skladu z Direktivo 2012/19/EU se morajo elektriche in elektronske naprave, ki niso vec v uporabi ter v skladu z Direktivo 2006/66/ES se morajo okvarjene ali obrajene akumulatorske baterije/baterije zbirati loceno in okolju prijazno reciklirati.
Akumulatorji/baterije:
Li-Ion:
Prosimo upostevajte opozorila, ki so navedena v poglavju (glejte,Transporta,Stran 381).
Hrvatski
Sigurnosne napomene
Procitajte sva sigurnosna upozorenja, upute, ilustracije i specifikacije koje se isporucuju s ovim elektricnim alatom.
Nepostivanje dolje navedenih uputa
moze uzrokovati elektricni udar, pozar i/ili ozbiljne ozljede.
Procitajte prirucnik za uporabu.
A-vrednovana razina buke uredaja tipicno je:
| -Razina zvučnog tlaka dB(A) | 7172 |
| -Razina zvučne snage dB(A) | 9192 |
| -Nesigurnost K dB | =3 =3 |
