| Toote tüüp | Juhtmeta niiduk / servalõikur |
| Mark | Bosch |
| Mudel | UniversalGrassCut 1826 |
| Artikli number | 3 600 HC1 D.. / 3 600 HC1 E.. |
| Nimipinge | 18 V |
| Tühikäigu kiirus | 7300 min⁻¹ |
| Lõike läbimõõt | 26 cm |
| Niidi läbimõõt | 1,6 mm |
| Pooli mahutavus | 6 m niiti |
| Kõrguse reguleerimine | 120 – 140 cm |
| Kaal (ilma akuta) | 2,3 kg |
| Kaal (akuga) | 2,7 kg |
| Aku tüüp | Liitium-ioon, 18 V (1,5 / 2,0 / 2,5 / 4,0 / 6,0 Ah) |
| Ühilduv laadija | AL 1815 CV, AL 1830 CV, AL 1880 CV |
| Laadimisaeg (1,5 Ah) | 63 min (AL 1815 CV) |
| Helirõhutase | 71 – 72 dB(A) |
| Helivõimsustase | 91 – 92 dB(A) |
| Vibratsioon (ah) | 7 m/s² |
| Niidi automaatne etteanne | Jah (IntelliFEED süsteem) |
| Nurga reguleerimine | Muru, ääre, põõsaste all asend |
| Taimede kaitse / ratas | Jah |
| Kokkuvolditav käepide | Jah |
| Kaitsekate | Kaasas |
| Laadimistemperatuur | 0 °C kuni +45 °C |
| Kasutus- ja hoiutemperatuur | -20 °C kuni +50 °C |
Korduma kippuvad küsimused - UniversalGrassCut 1826 BOSCH
Kasutajate küsimused teemal UniversalGrassCut 1826 BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Põõsasaagid PDF-formaadis tasuta! Leidke oma juhend UniversalGrassCut 1826 - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. UniversalGrassCut 1826 kaubamärgi BOSCH.
KASUTUSJUHEND UniversalGrassCut 1826 BOSCH
Lugege labi koik tooriistaga kaasas olevad ohutusnouded ja juhised ning tutvuge koigi jooniste ja spetsifikatsionidega.
Ohutusnouete ja juhiste eiramise tagajäreks voib olla elektrilök, tulekahju ja/voi rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.

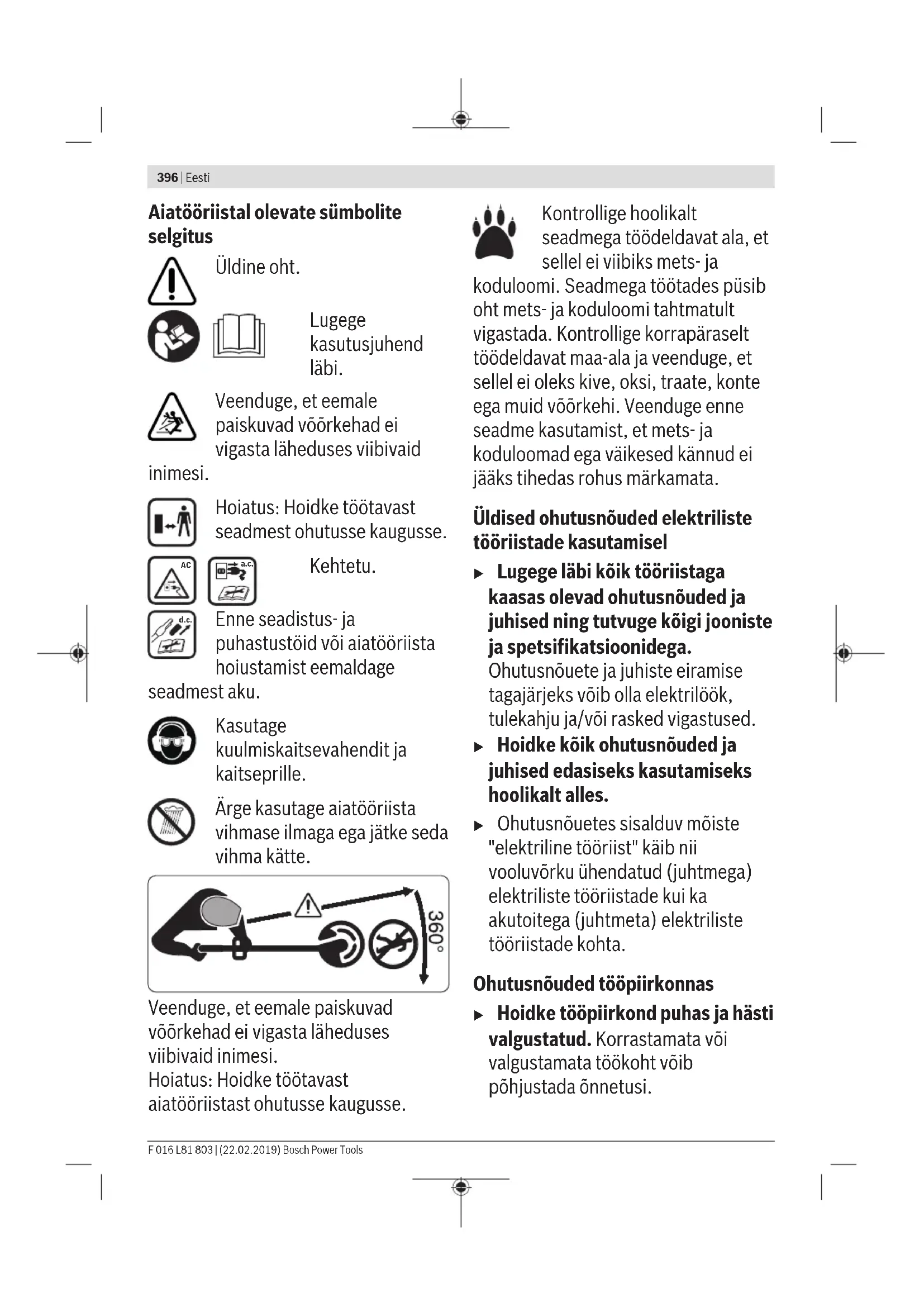

Aiatooriistal olevate sumbolite selgitus
Uldine oht.
Lugege
kasutusjuhend
labi.
Veenduge, et eemale
paiskuvad võrkehad ei
vigasta laheduses viibivaid
inimesi.
Hoiatus: Hoidke tootavast seadmest ohutusse kaugusse.
Kehtetu.
Kasutage kuulmiskaitsevahendit ja kaitseprille.
Arge kasutage aiatooeriesta vihmase ilmaga ega jatke seda vihma katte.

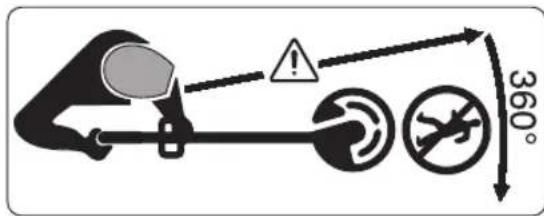

Veenduge, et eemale paiskuvad voorkehadei vigasta laheduses viibivaid inimesi.
Hoiatus: Hoidke tootavast
aiatööristast ohutusse kaugusse.
Kontrollige hoolikalt
seadmega toedeldavat ala, et
sellei ei viibiks mets- ja
koduloomi. Seadmega toottades pusib oht mets- ja koduloomi tahtmatult vigastada. Kontrollige korraparaselt toedeldavat maa-ala ja veenduge, et sellei oleks kive, oksi, traate, konte ega muid voorkehi. Veenduge enne seadme kasutamist, et mets- ja koduloomad ega vaikesed kannud ei jäaks tihedas rohus markamata.
Uldised ohutusnõuded elektrilistete tõriistade kasutamisel
Lugege labi koki tooriistaga kaasas olevad ohutusnouded ja juhised ning tutvuge koigi jooniste ja spetsifikatsionidega.
Ohutusnouete ja juhiste eiramisetagajäreks voib olla elektrilok, tulekahju ja/voi rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edaseiks kasutamiseks hoolikalt alles.
Ohutusnouetes sisalduv moiste "elektriline tooriist" käib nii vooluvörku ühendatud (juhtmega) elektriliste tooriistade kui ka akutoitega (juhtmeta) elektriliste tooriistade kohta.
Ohutusnöuded toöpiirkonnas
Hoidke toöpiirkond puhas ja*hasti valgustatud. Korrastamata voi valgustamata toökoht voib pohjustada onnetusi.
Arge kasutage elektrilist tooriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase voi tolmu. Elektrilistest tooriistadest loob sademeid, mis voivad tolmu voi aurud suudata.
Elektrilise tooriista kasutamise ajal hoidke lapsed ja teised inimesed tookohast eemal. Kui teie tahihepanu juhitakse korvale, voib seade teie kontrolli alt valjuda.
Elektriohutus
Elektrilise tooriista pistik peab pistikupessa sobima. Pistiku kallai tohi teha mingeid muudatusi. Arge kasutage kaitsemaandusega elektriliste tooriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vahendavad elektriloogi ohtu.
Vältridge kehalist kontakti maandatud pindadega, naiteks torude, radiaatorite, plitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöogi oht suurem.
Kaitske elektrilist tooriista vihma ja niiskuse eest. Kui elektrilisse tooriista on sattunud vett, on elektriloogi oht suurem.
Arge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Arge kasutage toitejuhetelektrilise töoriista kandmiseks, ülesriputamiseks voi pistiku pistikupesast väljatombamiseks.
Kaitske toitejuhet kuumuse, oli, teravate servade ja seadme liikuvate osade eest. Kahjustatud voi keerdulainud toitejuhtmed suurendavad elektrilogoi ohtu.
Kui tootate elektrilise tooriistaga vabas ohus, kasutage ainult pikendusjuhtmeid, mis on ette nahtud kasutamiseks ka valistingimustes. Valistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vahendab elektrilogoi ohtu.
Kui elektrilise tooriista kasutamine niiskes keskkonnas on valtimatu, kasutage rikkevoolukaiselulitit. Rikkevoolukaiseluliti kasutamine vahendab elektriloogi ohtu.
Inimesti turvalisus
Olge tahelepanelik, jalgige, mida teete, ning toimige elektrilise tooriistaga tootades kaalutletult. Arge kasutage elektrilist tooriista, kui olete vasinud voi uimastite, alkoholi voi ravimite moju all. Hetkeline tahelepanematus seadme kasutamisel voib pohjustada toseid vigastusi.
Kandke isikukaitsevahendeid.
Kandke alati kaitseprille.
Elektrilise tooriista tuubile ja kasutusalale vastavate isikukaitsevahendite, naitekstolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri voi
kuulmiskaitsevahendite kasutamine vahendab vigastuste ohtu.
Vältingelektrilise tooriisto soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme kulge, seadme ülestostmist ja kandmist veenduge, et elektriline tooriist on valja lilitatud. Kui hoiate elektrilise tooriista kandmisel sorme lultil voi ühendate vooluvörku sisselulitatud seadme, vöivad tagajäreks olla onnetused.
Enne elektrilise tooriista sisselulitamist eemaldage tooriista kuljest reguleerimis- ja mutrivotmed. Seadme poorleva osa kuljes olev reguleerimis- voi mutrivoti voib pohjustada vigastusi.
Valtige ebatavalist tooasendit. Votke stabilne tooasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tooriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat roivastust. Arge kandke laiu riideid ega ehteid. Hoidke juuksed, roivad ja kindad seadme liikuvatest osatest eemal. Lotendavad riided, ehted voi pikad juuksed voivad sattuda seadme liikuvate osade vahele.
Kui on voimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse öigesti. Tolmueemaldusseadise
kasutamine vahendab tolmust pohjustatud ohte.
Arge muutuge tooriista sagedasesst kasutamisest holetuks ja arge eirake ohutusnoudeid. Holetus voib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
Elektriliste tööristade hoolikas käsitsemine ja kasutamine
Arge koormake seadet üle. Kasutage konkreetse too tegemiseks ette naitud elektrilist töriista. Sobiva elektrilise tooriistaga tootate ettenahtud joudluspiirides efektiivsemalt ja ohutumalt.
Arge kasutage elektrilist tooriista, mida ei saa lulitist sisse ja valja lulitada. Elektriline tooriist, mida ei ole enam voimalik lulitist sisse ja valja lulitada, on ohtlik ning tuleb parandada.
Tömmake pistik pistikupesast valja ja/voi eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme arapanekut. See ettevaatusabinou valdb elektrilise tooriista soovimatut käivitamist.
Kasutusvalisel ajal hoidke elektrilisi töoriistu lastele kättesaamatus kohas ja arge laske seadet kasutada isikutel, kes seadet ei tunne vöi pole lugenud käesolevaid juhiseid.
Asjatundmatute isikute kaes on elektrilised tooriistad ohtlikud.
Hoolidage elektrilisi tooriisto ja tarvikuid nouetekohaselt. Kontrollige, kas seadme liikuvad osad tootavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud voi kahjustatud märal, mis mojutab seadme tookindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude onnetuste pohjuseks on halvasti hooldatud elektrilised tooriistad.
Hoidke loiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate loikeservadega loiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
Kasutage elektrilist tooriista, lisavarustust, tarvikuid jne vastavalt kaesolevatele juhistele, vottes arvesse tootingimusi ja teostatava too iseloomu. Elektriliste tooriistade nouetevastane kasutamine voib pohjustada ohtlikke olukordi.
Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja märdeainetest. Libedad käepidemed ja haardepinnad ei luba toöriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
Akutooriistade hoolikas käsitsemine ja kasutamine
Eemaldage aku:
- enne kui seadme juarest lahkute
- enne ummistuse körvaldamist
- enne kui asute seadet kontrollima, puhastama voi sellel toid tegema
- enne kui kontrollite, kas seade on vastu võörkeha luües kahjustada saanud
- kontrollige seadet kohe, kui see hakkab äkitselt vibreerima
Laadige akusid ainult tootja poolt soovitatud akulaadjatega. Kindlat tuupi akude jaoks sobiv akulaadija voib teist tuupi akude laadimisel pohjustada tuleohtu.
Kasutage seadmetes ainult selleks ettenahtud akusid. Teiste akude kasutamine voib pohjustada vigastusi ja tuleohtu.
Kasutusvärisel ajal hoidke aku eemal kirjaklambritest, muntidest, vötmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis voivad tekitada akuklemmide vahel lühise. Akuklemmide vaheline lühis voib pöhjustada pôletusi voitulekahju.
Vale kasutamise korral voib akust akuhapet välja voolata. Vältige kokkupuudet akuhappega. Juhusliku kokkupuute korral peske saastunud kohta veega. Kui akuvedelikku satub silma, pörduge arsti poole. Väljavoolav
400|Eesti
Arge kasutage kahjustunud ega muudetud akut ega tooriista. Kahjustunud voi muudetud akud voivad pohjustada tulekahju, plahvatuse, kehavigastusi ja varalis kahju.
Hoidke akut ja elektritoöriista tule ja väga körgete temperatuuride eest. Aku voib tule voi üle 130^ väga körgete temperatuuride tottu plahvatada.
Järgige kõiki laadimisjuhiseid ja arge laadige akut valjaspool juhistes märatletud temperatuurivahemikku.
Mittenouetekohane laadimine voi laadimine valjaspool ettenahtud temperatuurivahemikku voib akut kahjustada ja suurendada tuleohtu.
Teenindus
Laske elektrilist tooriista parandada ainult kvalitseeritud spetsialistidel,keskasutavad originaalvaruosi.Nii tagate seadme pusivaltohutu too.
Arge kunagi käidelge kahjustada saanud akusid. Akusid voivad käidelda vaid tootja esindajad voi volitatud hooldekeskuse töotajad.
Aiatooriista ohutusjuhised
Käsitsemine
Seadme käsitseja tohib kasutada seadet üksnes sihiparaselt.
Arvestada tuleb kohalikke eeskirju ja noueid. Tootamise ajal veenduge, et laheduses ei viibi teisi inimesi, eeskatt lapsi.
- Arge lubage seadet kasutada lasteega isikutel, kelle füusilised, tunnetuslikud voi vaimsed voimed on piiratud, kelle puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused voi kei ole tutvunud sinse kasutusjuhendiga. Siseriiklike oigusaktidega voib seadme kasutajale olla märaratud vanusepiirang.
Lapsi tuleb valvata ja tagada, et nad seadmega mangi.
Kasutamine
Hoidke tootamise ajal tooriistast kahe kega tugevasti kinni ja seiske kindlalt pusti. Kahe kega hoides on Teil aiatoreiista ule suurem kontroll.
Oodake, kuni seade on seiskunud, enne kui selle kaest ara panete.
Arge kunagi kasutage tooriista ilma kaitseseadisteta ega kahjustunud kaitseplaadi voi kaitsekatetega. Veenduge, et need on monteeritud oigesti. Arge kunagi kasutage trimmerit, kui see ei ole taisvarustuses voi seda on lubamatult muudetud.
- Arge tootage kunagi trimmeriga, mille toitejuhe on kahjustunud voi kulunud.
- Mittemetallist loikeelemente ei tohi kunagi asendada metallist loiketeradega.
Trimmerite ei tohi kunagi iseremontida, valja arvatud juhul, kui teil on vastav valjaope.
Loomad ja körvalised isikud tuleb trimmeri kasutamisel hoida ohutus kauguses. Tööriista kasutaja vastutab toöalas viibivate inimeste eest.
Oodake, kuni loiketera on loplikult seiskunud, enne kui seda kaega katsute. Lioketera poorleb parast mootori valjalulitamist edasi ja voib pohjustada vigastusi.
Töotage vaid paevavalguses voi hea kunstliku valgustusega.
Arge kasutage trimmerit kehvades ilmaoludes ega laheneva aikesega.
Kui kasutate trimmerit marjas rohus, voib see parssida trimmeri joudlust.
Aiatooriist transportimiseks lulitage see valja ja eemaldage aku.
Jalgige, et trimmeriga tootades sailitaksite alati turvalise tooasendi. Hoidke kaed ja ajalad poorlevatest osadest ohutus kauguses.
Hoidke tootamise ajal alati tasakaalu, et valtida kukkumist.
Olge ettevaatlik, et te ei komistaks toorista otsa, kui olete selle maha asetanud.
Eemaldage aku enne kui hakkate pooli vahetama.
Kontrollige trimmeri tehnilist seisukorda ja hooldage seadet regulaarselt.
Kandke alati kaitsekindaid, kui puhasate trimmerit voi vahetateselle loiketamiili.
Ettevaatust! Arge vigastage end teraga, mis on moeldud loiketamiili loikamiseks. Tostke trimmer alati parast famili pikendamist horisontaalsesse tooasendisse, enne kui tooriista sisse lulitate.
Lulitage aiatooiist valja ja eemaldage.
aku:
- alati, kui jatate aiatöörìsta moneks ajaks järevalveta
- enne pooli vahetamist
- enne trimmeri puhastamist ja seadistamist
- enne trimmeri houstamist
Hoiustage seadet kuivas, suletud ja lastele ligipaaasmatus kohas. Arge asetage seadme peale teisi esemeid.
Arge kasutage aiatooeriesta jalutuskepina.
Aku kasutusjuhised
Arge avage akut. Esineb luhise oht.
Kaitske akut kuumuse (nt ka pideva päikesekiirguse), tule, vee ja niiskuse eest.
Püb plahvatusoht.
Aku kahjustamisel ja mittesihipärasel kasutusel voib akust eralduda aure. Ohutage ruumi ja poörduge kaebuste korral
arsti poole. Aurud voivad tekitada hingamisteede arritusi.
Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.
▶ Teravad esemed, năiteks naelad või kruvikeerajad, samuti lõögid, pörutused jmt voivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja áku võib suttida, suitsema hakata, plahvatada või üle kuumeneda.
Arge tekiture akus luhist. Pusib plahvatusoht.
▶ Puhastage aku ōhutusavasid pehme, puhta ja kuiva pintsliga.
Ohutusnöuded akulaadjiga umberkämisel
Lugege kõik ohutusnõuded ja juhised läbi. Ohutusnõuete
ja-juhiste eiramine voib kaasa
tuua elektrilooigi, tulekahju ja/voiraskeid vigastusi.
Hoidke kõik ohutusnõuded ja -juhised edaspidiseks kasutamiseks alles.
Kasutage akulaadjat uksnes siis, kui olete aku koikide funktsionidega kursis, oskate neid piiramult kasutada voi siis, kui olete vastavalt instrueritud.
Arge lubage akulaadjat kasutada lastel ega isikutel, kelle füusilised, tunnetuslikud voi vaimsed voimed on piiratud voi kelle puuduvad tooriista
kasutamiseks vajalikud teadmised ja kogemused voi ke s ei ole tutvunud kaesoleva kasutusjuhendiga. Siseriiklike oigusaktidega voib tooriista kasutajale olla maaratud vanusepiirang.
Arge jatke lapsi jarevalveta.
Sellega tagate, et lapsed ei saa laadjiga lubamatult mangida.
Laadige ainult Boschi liitiumoonakusid, mille mahtuvus on vahemalt 1,5 Ah (alates 5 akuelementi). Akupinge peab vastama akulaadija laadimispingele. Arge laadige ühekordseid patareisid. Vastasel korral pusib tulekahju- ja plahvatusoht.
Hoidke laadjat vihma ja niiskuse eest. Akulaadjasse
imbunud vesi suurendab elektriloojohtu.
Hoidke laadimisseade puhas.
Maardumine suurendab elektrilooigi ohtu.
Iga kord enne kasutamist kontrollige laadimisseade, vorgujuhe ja pistik üle.
Kahjustuste tuvastamise korral
ärge vötke laadimisseadet
kasutusele. Ärge avage
laadimisseadet ise ja laske seda
parandada ainult asjaomasega
kvalifikatsooniga spetsialistidel,
kes kasutavad originaalvaruosi.
Kahjustada saanud
laadimisseadmed, vorgujuhtmed ja
pistikud suurendavad elektriloggi ohtu.
Arge kasutage laadimisseadet kergesti suttival aluspinnal (nt paber, kangas) ega tuleohtlikus keskkonnas. Laadimisseade laheb kasutamisel kuumaks, tekitudes polengu ohu.
Arge katke akulaadija ohutusavasid kinni. Vastasel korral voib laadija üle kuumeneda ega pruugi enam nouetekohaselt tootada.
Elektriohutuse suurendamiseks soovitatakse kasutada rikkevoolukaitset, mille max rakendumisvool on 30mA Kontrollige rikkevoolukaitselulilit alati enne kasutust.
Sumbolid
Kasutusjuhendi lugemisel ja moistmisel on abiks jargmised sumbolid. Pudke sumbolid ja nende tahendused meelde jatta. Sumbolite moistmine aitab kasutada seadet tohusamalt ja ohutumalt.
Sumbol Tahendus
| Kandke kaitsekindaid | |
| Likumissund | |
| Reaktsionisund | |
| Kaal | |
| Sisselulitamine | |
| Väljalulitamine | |
| Lubatud toiming | |
| Keelatud toiming |
| Sümöl Tähendus | |
| CLICK | Kuuldav heli |
| Tarvikud/varuosad | |
| Soovitatud asend muru trimmerdamiseks | |
| Soovitatud asend muruservade lõikamiseks | |
| Soovitatud asend põõsaste/pinkide alt muru trimmerdamiseks | |
Sihipärane kasutus
Aiatooriist on moeldud kodukasutuseks, muru, umbrohu ja nogeste trimmerdamiseks. Tooriistaga sobib trimmedada sellist muru, mis kasvab nolvakutel voit takistuste ja murupirete all, kuhu muruniidukiga juurde ei pase. Aiatooriista ei saa kasutada mootorvikatina. Aiatooriist ei ole moeldud kasutamiseks teenuseosutamise ega toostuslikul eesmargil.
Vötte aiatöörist ettevaatlikult pakendist valja ja kontrollige, kas tarnekomplekt sisaldab koki allpool loetletud osi:
-mururtrimmer
- kaitsekate
-ratas
-aku
-
laadija
-
kasutusjuhend
Kui moni osa on puudu voi kahjustatud, poorduge mugiesindusse.
** riigipohine
Joonisel kujutatud komponendid (vt joonis A)
Komponendi number viitab lehekuljele, kus on toodud grafik koos seadme joonisega.
(1) Aku lukust avamise nupp
(2) Aku
(3) Kokkupandav kaeptide
(4) Jalgpedaal murutrimeri/servaloikuri toonurga seadistamiseks
(5) kaitsekate
(6) ratas
(7) käepideme asendi likust avamise nupp
(8) sisse-valja-luliti
404|Eesti
(9) sisse-valja-luliti sisselulitustokis
(10) Töökörguse seadistusnupp
(11) Hoob
(12) Laadjija
(13) pooli kate
(14) pool
(15) tamiilihoidik
(16)pingutusrongas
(17) tamili kinnituskonks
(18) tamiilijuhiku pilu
(19) familijuhikuava
A) Tarnekomplekt ei sisalda koki kasutusjuhendis olevatel joonistel kujutatud voi kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute taielliku loetelu leiate meile lisatarvikute kataloogist.
Tehnilised andmed
| Murutrimmer/muruservatrimmer UniversalGrassCut 18 | UniversalGrassCut 18-26 | ||
| UniversalGrassCut 18-260 | |||
| Artiklikood | 3 600 HC1 D.. 3 600 HC1 E.. | ||
| Nimipinge V= 18 18 | |||
| Tühikäigupörded min | 1 | 7300 7300 | |
| Tamilli LABIMÖT mm 1,6 1,6 | |||
| Löikeringi raadius cm 26 26 | |||
| Tamillipools mahutavus m 6 6 | |||
| Körguseadistus cm 120-140 120-140 | |||
| Kokkuklapitav käepide ● | |||
| Servade lõikamine ● | |||
| Taimekeitse/ratas ● | |||
| Kaal EPTA-menetluse 01:2014 järgi | kg | 2,3 | 2,3 |
| Komplekt (akuga) | kg | 2,7 | 2,7 |
| Seerianumber | vt aiatöörista tübisildilt | ||
| Lubatud ümbrustemperatuar | |||
| - Laadimise ajal(4) | °C | 0 ... +45 | 0 ... +45 |
| - kasutamisel ja hoistamisel | °C | -20 ... +50 | -20 ... +50 |
| aku | liitiumoon | liitiumoon | |
| Nimipinge V= 18 18 | |||
| tootekood/mahtuvus | |||
| - 2 607 337 187 | Ah 1,5 1,5 | ||
| - 2 607 337 211 | Ah 2,0 2,0 | ||
| - 2 607 337 199 | Ah 2,5 2,5 | ||
| - 1 607 A35 07H | Ah 4,0 4,0 | ||
| - 1 607 A35 01Y | Ah 6,0 6,0 | ||
| Akuelementide arv | |||
| - 2 607 337 187 55 | |||
| - 2 607 337 211 55 | |||
| - 2 607 337 199 55 | |||
| - 1 607 A35 07H | 10 10 | ||
| - 1 607 A35 01Y | 10 10 | ||
| A) piiratud vöimsus temperatuuril <0 °C | |||
| Laadija | AL 1815 CV | AL 1830 CV | AL 1880 CV |
| Artiklikood | |||
Laadija AL 1815 CV AL 1830 CV AL 1880 CV
| 2 607 226 ... EL ... 0....965 ... 1.. | |||
| 2 607 226 ... UK ... 0....967 ... 1.. | |||
| Laadimisvool A 1,5 3,0 8,0 | |||
| Laadimisaeg (tühja aku puhul) | |||
| - Aku 1,5 Ah min 63 33 27 | |||
| - Aku 2,0 Ah min 84 45 30 | |||
| - Aku 2,5 Ah min 105 60 36 | |||
| - Aku 4,0 Ah min 168 95 35 | |||
| - Aku 6,0 Ah min 260 130 62 | |||
| Kaal EPTA-menetluse 01:2014 järgi | kg 0,38 0,40 0,60 | ||
| Kaitseklass | ☐/II /II /II | ☐ | |
Mura-/vibratsiooniandmed
Murutrimmedamine/ Servade trimmedamine
Puude ja põõsaste ümbert
trimmerdamine
Mürataseme väartused on mödetud vastavalt EN 50636-2-91
Seadme A-korrigeeritud muratase on üldjuhul:
| -Heliröhutase dB(A) | 7172 | |
| -Helivöimsustase dB(A) | 9192 | |
| -Mōttemääramatus K | dB=3=3 | =3 |
| Vibratsionitase ah (kolme telje vektorsumma) ja mōttemääramatus K on määratud vastavalt EN 50636-2-91 | ||
| -Vibratsionitase a h m/s2 | 7 | 7 |
| -Mōttemääramatus K m/s2 | =1,5=1,5 | |
Käesolevas juhendis esitatud vibratsionitase on moedetud standardse mootemeetodi jargi ja seda saab kasutada elektriliste tooriistade omavaheliseks vordlemiseks. See sobib ka vibratsioni esialgseks hindamiseks.
Eshitud vibratsionitase on tuupiline elektrilise tooriista kasutamisel ettenahtd todeks. Kui aga elektrilist tooriista kasutatakse muudeks toodeks, rakendatakse teisi tarvikuid voi kui tooriista hooldus pole piisav, vob vibratsionitase kokuda. Sellest tingituna voib vibratsion olla tooperiodil tervikuna tunduvalt suurem.
Vibratsiooni tappeks hindamiseks tuleb arvesse votta ka aega, mil seade oli valja lulitadu voi kull sisse lulitadu, kuid tegelikult toole rakendamata. Sellest tingituna voib vibratsoon olla toooperiodil tervikuna tunduvalt vaiksem.
Rakendage tooriista kasutaja kaitsmiseks vibratsiooni moju eest taendavaid kaitsemeetmeid, naiteks: hooldage tooriistu ja tarvikuid piisavalt, hoidke kaed soojas, tagage sujuv tookorraldus.
| Tegevuse eesmärk | Joonis | Lehekülg |
| Seadme osad | A | 473 |
| Tegevuse eesmärk | Joonis | Lehekülg |
| Tarnekomplekt | B | 474 |
| Kaitsekatte paigaldamine | C | 474 |
| Töökörguse reguleerimine | D | 475 |
| Käepideme lahtiklappimine | E | 476 |
| Ratta monteerimine | F | 476 |
| Aku laadimine ja paigaldamine | G | 477 |
| Sisse-/väla-jūliti | H | 477 |
| Soovitatud asend muru trimmerdamiseks | I | 478 |
| Soovitatud asend muruservade lõikamiseks | J | 479 |
| Soovitatud asend põösaste/ pinkide alt muru trimmerdamiseks | K | 480 |
| Tamilipooli mahavötmine | L | 481 |
| Tamiili poolile kerimine | M | 482 |
| Tamilipooli paigaldamine | N | 483 |
| Hooldus, puhasamine ja hoiustamine | O | 483 |
406|Eesti
Tegevuse eesmärk Joonis Lehekülg
Tarvikud
P484
Kokkupanek
Tahelepanu! Enne kui asute paigaldustoid tegema, lulitage trimmer valja ja tommake toitepistik pistikupesast.
Kaitsekatte paigaldamine (vt joonist C)
Lukake kaitsekatet (5) trimmeripea peal seni, kuni kuulete klopsatust. Kinnitage kaitsekatc (5) kruviga trimmeripea kulge. Tarnekomplekti kuuluv kruvi on monteeritud alumise korpuse kulge.
Arge kunagi kasutage trimmerit ilma monteeritud kaitsektatteta (5). Kui kaitsekate (5) on trimmeri kulge kinnitatud, ei tohi seda enam trimmeri kuljest eemaldada.
Töökörguse reguleerimine (vt joonist D)
Vajutage nupule (10) ja reguleerige trimmer sobivale korgusele. Laske nupp (10) lahti.
Kasutage trimmerit sobivas tooasendis, mitte hoistamiseks moeldud asendis. Hoistamiseks moeldud asendis on trimmer taiesti kokku lukatud. Toaasendisse reguleerimisel poorake tahelepanu sellele, et korgusesedistuse mehmanism oleks korrektelt sukustunud. Mehmanismi lukustumisel kostub klopsatus.
Kaepideme lahtiklappimine (vt jeonist E)
Vajutage nupule (7), klappige kaepide (3) kuni piirikuni lahti ja laske nupp (7) lahti. Veenduge, et kaepide (3) on oigesti lukustunud. Arge suruge kaepidemele (3) sel ajal, kui te seda reguleerite.
Ratta paigaldamine (vt jeonist F)
Kinnitage ratas (6) trimmeripea külge. Järgige trimmeripeal asuvate noolte öiget asendit. Pörake seejuures tahelepanu sellèle, et konks haakuks öigesti sooNE sisse. Pörake ratast (6) trimmeripea peal nii kaugele, kuni hoob (11) kuuldava klöpsatusega riivistub.
Eemaldamiseks tommake hooba (11) kuni see riivist avaneb ja eemaldage ratas (6) vastupidises suunas.
Kasutuselevött
Tahelepanu! Lulitage aiatooiist enne seadistus- voipuhastamistoid valja ja eemaldage toitepistik pistikupesast.
Aku laadimine
Järgige vorgupinget! Vorgupinge peab vastama töriista andmesildil margitud pingele.
Akul on temperatuurikontroll, mis voimaldab laadida akut ainult temperatuurivahemikus 0^ ja 45^ . See tagab aku pika kasutusea.
Markus: Aku tarnitakse osaliselt laetuna. Aku voimsuse tagamiseks laadige aku enne esmakasutust laadjas täiesti tais.
Liitiumoonakut saab laada igal ajal, ilma et aku kasutusiga liheneks. Laadimise katkestamine akut ei kahjusta.
Liitiumionakut kaitseb täeliku tuhjenemise eest akuelementide elektronoline kaitse „Electronic Cell Protection (ECP)". Tuhja akuga lulitab kaitseliliti elektröörista valja: Aiatöörist et toöta enam.
Pärast seda, kui seade on automaatseit välja lullitunud, ei tohi sisse-välja-lulitit uesti lulltada. Aku voib kahjustada saada.
Järgige akude körvaldamisjuhiseid.
Aku paigaldamine/eemaldamine (vt joonist G)
Markus: Ebasobiva aku kasutamine voib pohjustada seadmetorkeid voi kahjustusi.
Paigaldage taislaetud aku (2). Veenduge, et aku on paigaldatud oigesti.
Seadmest aku (2) eemaldamiseks vajutage aku lukust vabastamise nuppu (1) ja tommake aku valja.
Laadimine
Laadimine algab kohe, kui laadija vorgupistik on uhendatud pistikupessa ja aku (2) on laadijasse (12) paigutatud.
Tänu intelligentse laadimisprotssile tuvastab seade aku laadimisoleku automaatset ja valib akutemperatuuri ja -pinge alusel optimaalse laadimisvoolu.
See säastab akut ja tagab, et äku on laadijas alati täielikult laetud.
Näiduelementide tähendus (AL 1815 CV)
Laadimistoingust teatakse vlikuva aku laadmisnäiduga.
Aku laadimisoleku pusitulega nait
Pusitulega laadimisoleku nait naitab, et akun on tais laetud voi ei jaa aku temperatuur lubatud
vahemikku ning seetottu aku ei lae. Laadimine algab kohe, kui aku on lubatud temperatuuri saavutanud.
Kui aku pole sahtlisse paigaldatud, naitab aku laadimisoleku pusituli, et vorgupistik on uhendatud pistikupessa ja laadija on toovalmis.
Näiduelementide tähendus (AL 1830 CV/ AL 1880 CV)
Aku laadimisoleku rohline vilkuv tuli (kiire)
Kiirlaadimist naitab aku laadimisoleku rohelisetule kiiresti vilkumine.
Markus: Kiirlaadimine on voimalik uksnes siis, kui aku temperatuur on laadamiseks ettenahtud vahemikus, vt peatukki, Tehnilised andmed".
Aku laadimisoleku roheline vilkuv tuli (aeglane)
Kui aku laadimistase on saavutanud ligi 80% vilgub aku laadimisoleku roheline tul
aeglaselt.
Aku voib kohe kasutamiseks välja votta.
Pidevalt polev roheline aku laadimisnait
Full
Pidevalt polev roheline aku laadimisnait teatab, et aku on tajelikult laetud.
Kui akut ei ole sisse asetatud, teatab pidevalt polev aku laadimisnait, et vorgupistik on uhendatud pistikupesaga ja laadimisseade on tovalmis.
temperatuirivahemikus, vt peatukki ,Tehnilised andmed Kohe kui aku on saavutanud lubatud temperatuuri, lulitub laadija automaatsett umber kiirlaadimisele.
Tahelepanu! Enne kui asute paigaldustoid tegema, liilitage trimmer valja ja tommake toitepistik pistikupesast.
Pärast murutrimmeri väljalulitamist jatkab tamil veel moni sekund pörlemist. Oodake, kuni mootor/ lokitamil on seiskunud, enne kui murutrimmeri uesti sisse lilitate.
Seadet ei tohi luhikese aja jooksul korduvalt sisse ja valja lilitada.
Soovitame kasutada Boschi poolt heaks kiidetud lokitamiile. Teiste tootjate lokitamillide puhul ei pruugi lokitulemus olla sama hea.
Sisse-/valjalulitamine (vt joonist H)
Sisselulitamiseks vajutage esmalt sisselulitustokestit (9). Seejarel vajutage sisse-valja-lulitit (8) ja hoidke seda all. Laske valjalulitamiseks sisse-valja-luliti (8) lahti.
Veaotsing
Murutrimmer/muruservatrimmer
Aku on liiga külm/lliga kuum Laske akul soojeneda/jahtuda.
Murutrimmerdamine/servade trimmerdamine (vt jooniseid I - K)
Murutrimmedamine (vt joonist I)
Vajutage nupule (4) ja reguleerige muru trimmerdamiseks 48^ nurk.
Liigutage murutrimerit vasakule ja paremale ja hoidke tootamise ajal trimmerit kehast ohutus kauguses. Trimmerdage korgen Muru jark-jargult.
Servade trimmerdamine (vt joonist J)
Vajutage nupule (4) ja reguleerige servade trimmerdamiseks 36^ nurk. Keerake nuud käepidet 180^ vorra ja keerake seejärel trimmerit kellaosuti likumise suunas soovitud tooaendisse.
Liikuge murutrimmeriga piki muruservi. Ratta kasutamisel valtige kokkupuudet tugevate pealispindade voimuritistega, et valtida familili kiiret kulmist.
Puude ja põosaste ümbert trimmerdamine (vt joonist K)
Vajutage nupule (4) ja reguleerige 24^ nurk puude ja põosaste umbert trimmerdamiseks.
Trimmerdage puude ja põosaste umbert ettevaatlikult, et loiketera ei sattuks vastu puid ja põosaid. Koore vigastamisel voivad taimed hukkuda.
Pooli mahavotmine, tamili pealekerimine ja pooli paigaldamine (vt jooniseid L - N)
Eemaldage aku enne kui hakkate pooli vahetama. Suruge poolikatte molemad klambrid kokku ja eemal poolikate (13). Eemaldage seejärel tuhi pool (14).
Löigake täiterullikult u 6 m tamil. Lükake tamili ots pooli tamilihoidikusse (15). Viige tamil konksu (17) alt labi. Seejärel juhtige tamil labi pooli sees asuva pilu (18). Nüd kerigeamil ühtase jaotusega poolile ja jalgige,etamil oleks pingul.
Pistke famili teine ots (19) trimmeripeas olevast august labi ja paigutage pool uuesti trimmeripea sisse. Kinnitage pool, paigutades selle poolikattele (13).
Poolikatet (13) saab paigaldada ainult uhes kindlas asendis.
Tamilietteanne
IntellIFED
Trimmer on varustatud IntelliFEED-süsteemiga, mis kerib familii automaatelt maha, et hoida loikelabimoot muutumatu.
408|Eesti
| Tundemärk Vöimalik pöhjus Abi | |
| Töörist toötab katkendlikult | Sisse-välja-lüliti on defektne Pöörduge Boschi mühgiesindusse. |
| Seadme sisekaablid ei ole tõkorras Pöörduge Boschi mühgiesindusse. | |
| Aiatöörist on üle koormatud | Muru on liiga kõge Niiitke esmalt kõrgemalt, siis madalamalt. |
| Aiatöörist ei lõika Tamiil | on liiga lühike/katkenud Andke tamiili käsitsi ette. |
| Tamilipool on tuhi Vahetage tamiilipool välja. | |
| Lökitamili ei saa ette anda | Tamiil on poolis keerdu länud Kontrollige tamiilipooli ja vajadusel kerigeamil uuesti poolile. |
| Tamilipool on tuhi Kerge uusamil poolile. | |
| Lökitamil ei ole korralikult peale keritud Kerge tamil uesti peale. | |
| lökitamil on liiga pikalt peale keritud Lõigakeamil öigesse pikkusesse. | |
| Tamil on keerdu länud | Probleimid tammil etteandesüsteemiga Pöörduge Boschi mühgiesindusse. |
| Pool tombab tamiili sisse tagasi | Tamiil on liiga lühike/katkenud Võtke pool maha ja pangeamil uesti peale (vt jooniseid L - N). |
| Tamil katkeb sageli Tamiil | Murutrimperi vale käsitsemine Trimmerdage üksnes tamiil otsaga, vältige kokkupuudet kivide,.SEinte ja muude kõvade esemetega. Andkeamil regulaarselt järele, et kogu lõikeperimeeter saaks ára kasutad. |
| Trimmer vibreerib ebaharilikult | Pingutusröngas ja poolikate ei ole pooli külge monteeritud |
| Pingutusröngas on vales asendis Pange pingutusröngas öigesse asendisse. | |
| Löikesüsteem kahjustatud | |
| Pingutusröngas rebenenud | |
Aku ja laadija
| Tunnusmärgid | Vöimalik pöhjus Abi | |
| Aku laadimisoleku punane tuli vilgub Laadimine pole vöimalik | Aku ei ole öigesti paigaldatud | Paigutage aku öigesti laadijasse. |
| Akuklemmid on mustunud | Puhastage akuklemme, nt ühendage aku laadijaga ja katkestage uesti ühendus, korrake tegevust mitu korda, vajadusel vahetage aku välja. | |
| Aku on kahjustunud | Vahetage aku välja. | |
| Aku laadimisolekunäidud ei põle | Vörgupistik ei ole (öigesti) pistikupessa ühendatud | Ühendage pistik (öigesti) pistikupessa. |
| Pistikupesa, toitejuhe või akulaadija on kahjustunud | Kontrollige vörgupinget, vajadusel toimetage akulaadija Bosch elektritööristade volitatud hooldustöökotta. | |
Hooldus ja korrashoid
Eemaldage seadmest aku alati enne iga toed, mida asute aiatooriistal tegema (nt kokkupanek, houldus, jne), samuti enne selle transportimist ja houstamist. Kogemata sisse-valja-lulitle vajutades pusib vigastusoht.
Hooldus, puhastamine ja hoiustamine
Hoidke aiatöörist puhas, et tagada törgeteta ja ohutu tö.
Torgeteta ja ohutu tö tagamiseks hoidke aiatöriist ja selle ventilatsiooniavad puhtad.
Arge kunagi pihustage tooriistale vett.
Arge kastke kunagi aiatooriista vette.
Hoiustage aiatööriista ohutus, kuivas ja lastele ligipäasmatus kohas.
Arge pange tooriista peale teisi esemeid.
Pörake tāhelepanu sellele, et kasutamise ajal oleks pingutusröngas alati pooli peale kinnitatud. Vastaval juhul voib esineda tugevat vibratsiooni.
Akuhooldus
Aku toeea tagamiseks pidage kinni jargmistest juhistest:
-Kaitske akut niiskuse ja vee eest.
-Hoiustage aiatooiista ja akut temperatuirivahemikus 20^ kuni 50^. Arge jatke akut nt suvel kuuma autosse.
-Hoiustage akut eraldiseisvalt,mitte tooriista sees.
- Arge jatke akut otsese paikesekiirguse korral aiatooriista sisse.
-Aku sobivaim houstamistemperatuur on 5^
- Puhastage aku ohutusavasid pehme, puhta ja kuiva pintsliga.
Kui aku kasutusaeg on parast laadimist tunduvalt luhem, on aku kasutuskolbmatu ja tuleb valja vahetada.
Klienditeenindus ja kasutusalane nôustamine
Komplektis sisalduvate liitium-ionakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid noueid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.
Kolmandate isikute teostatava veo korral (nt ohuvedu voi ekspedeerimine) tuleb jargida pakendi ja tahistuse osas kehtivaid erinoudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.
Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige akunii, et see pakendis ei liigus. Järgige ka voimalikke täiendavaid siseriiklikke noueid.
Kasutuskölmatuks muutunud seadmete kaitlus
Aiatööristad, akud, tarvikud ja pakendid tuleb
keskonnaesaastlikult ringlusse votta.
Argevisakeaiatooiriustja akusid/patareisidolmeprugisse!
Uksnes EL liikmesriikidele:
Elektri- ja elektronikaseadmete jaatmete kohta kehtiva
Euroopa Liidu direktiivi 2012/19/EL ja direktiivi 2006/66/
EU kohaselt tuleb defektsed voi kasutusressursi
ammendanud aiatöörniistad ning akud/patareid eraldi kokku koguda ja keskkonnasästlikult ringlusse votta.
Akud/patareid:
Li-Ion:
Järgige juhiseid, mis on toodud punktis (vaadake „Transport“, Lehekülg 409).
Latviešu
Drosibas noteikumi
Izlasiet visus drošibas noteikumus un instrukcijas, aplukojiet ilustracijas un iepazistieties ar specifikacijam, kas tiek piegadatas kopar so elektroinstrumentu. Seit sniegto drošibas noteikumu un instrukciju neieverosana var izraisit aizdegsanos un but par celoni elektriskajam triecienam vai nopietnam savainojumam.
