ПОСІБНИК КОРИСТУВАЧА UniversalGrassCut 1826 BOSCH

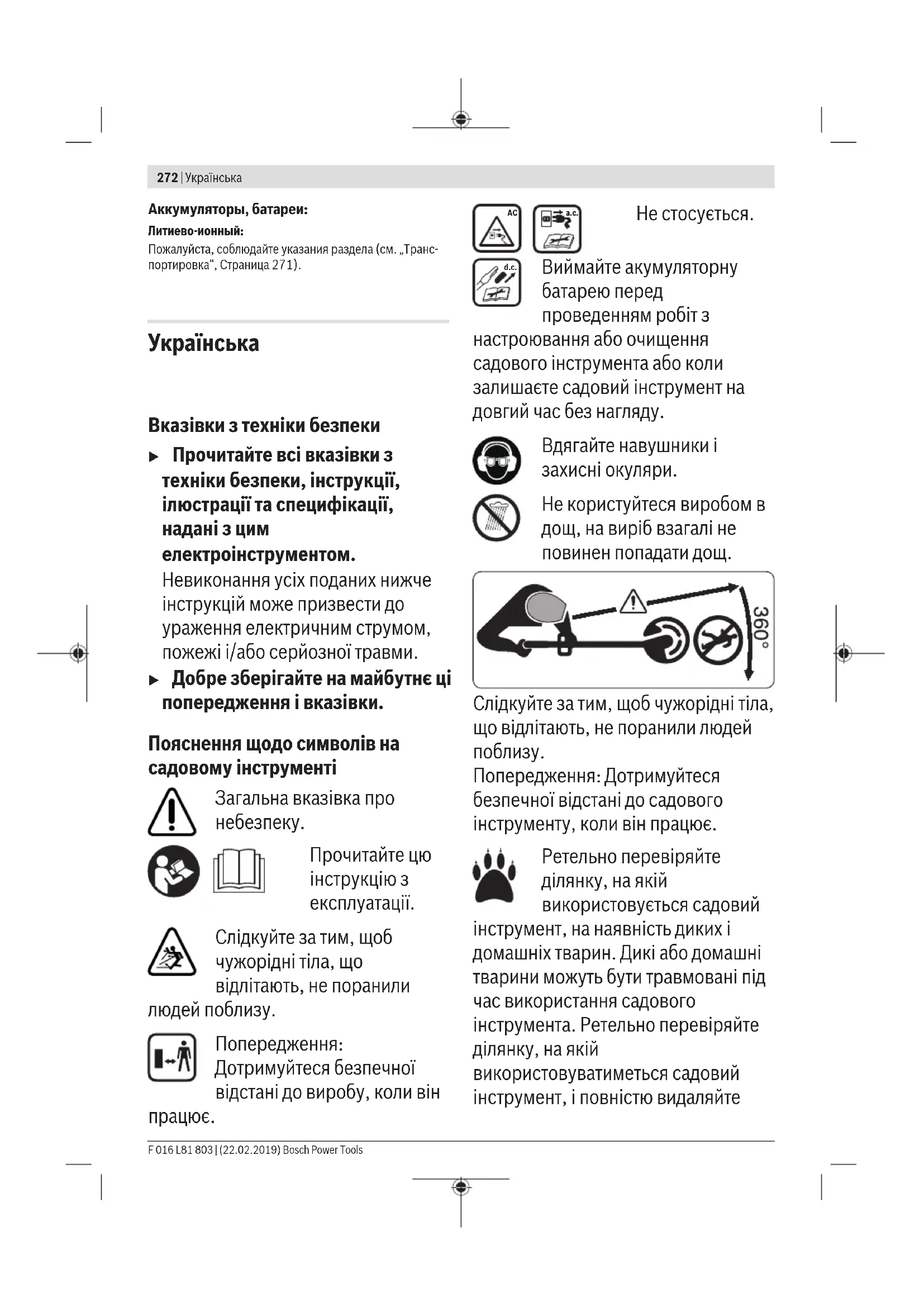

Вказівки з техніки безпеки u Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або серйозної травми. u Добре зберігайте на майбутнє ці попередження і вказівки. Пояснення щодо символів на садовому інструменті Загальна вказівка про

Прочитайте цю інструкцію з експлуатації. Слідкуйте за тим, щоб чужорідні тіла, що відлітають, не поранили людей поблизу. Попередження: Дотримуйтеся безпечної відстані до виробу, коли він

a.c. Не стосується. d.c. Виймайте акумуляторну батарею перед проведенням робіт з настроювання або очищення садового інструмента або коли залишаєте садовий інструмент на довгий час без нагляду. Вдягайте навушники і захисні окуляри. Не користуйтеся виробом в дощ, на виріб взагалі не повинен попадати дощ. Слідкуйте за тим, щоб чужорідні тіла, що відлітають, не поранили людей

Попередження: Дотримуйтеся безпечної відстані до садового інструменту, коли він працює. Ретельно перевіряйте ділянку, на якій використовується садовий інструмент, на наявність диких і домашніх тварин. Дикі або домашні тварини можуть бути травмовані під час використання садового інструмента. Ретельно перевіряйте ділянку, на якій використовуватиметься садовий інструмент, і повністю видаляйте F 016 L81 803 | (22.02.2019) Bosch Power ToolsУкраїнська | 273 каміння, палки, дроти, кістки й інші сторонні предмети. Під час використання садового інструмента слідкуйте за тим, щоб у густій траві не було прихованих диких або домашніх тварин чи невеликих пнів

Загальні вказівки з техніки безпеки для електроінструментів u Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або серйозної травми. u Добре зберігайте на майбутнє ці попередження і вказівки. u Під поняттям «електроінструмент» в цих застереженнях мається на увазі електроінструмент, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). Безпека на робочому місці u Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. u Не працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроінструменти можуть породжувати іскри, від яких може займатися пил або пари. u Під час праці з електроінструментом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над електроінструментом, якщо Ви не будете зосереджені на виконанні

Електрична безпека u Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроінструментами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом. u Уникайте контакту частин тіла із заземленими поверхнями, напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним

Bosch Power Tools F 016 L81 803 | (22.02.2019)274 | Українська u Захищайте електроінструменти від дощу і вологи. Попадання води в електроінструмент збільшує ризик ураження електричним

u Не використовуйте мережний шнур живлення не за призначенням. Ніколи не використовуйте мережний шнур для перенесення або перетягування електроінструмента або витягання штепселя з розетки. Захищайте кабель від тепла, мастила, гострих країв та рухомих деталей електроінструмента. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом. u Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. u Якщо не можна запобігти використанню електроінструмента у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей u Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроінструментом. Не користуйтеся електроінструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроінструментом може призвести до серйозних травм. u Використовуйте засоби індивідуального захисту. Завжди вдягайте захисні окуляри. Застосування засобів індивідуального захисту для відповідних умов, напр.,захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм. u Уникайте випадкового вмикання. Перш ніж увімкнути електроінструмент в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроінструмент вимкнений. Тримання пальця на вимикачі під час перенесення електроінструмента або підключення в розетку увімкнутого електроінструмента може призвести до травм. F 016 L81 803 | (22.02.2019) Bosch Power ToolsУкраїнська | 275 u Перед тим, як вмикати електроінструмент, приберіть налагоджувальні інструменти або гайковий ключ. Перебування налагоджувального інструмента або ключа в частині електроінструмента, що обертається, може призвести до

u Уникайте неприродного положення тіла. Завжди зберігайте стійке положення та тримайте рівновагу. Це дозволить Вам краще контролювати електроінструмент у небезпечних ситуаціях. u Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються. u Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. u Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої

Правильне поводження та користування електроінструментами u Не перевантажуйте електроінструмент. Використовуйте такий електроінструмент, що спеціально призначений для відповідної роботи. Зпридатним електроінструментом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. u Не користуйтеся електроінструментом з пошкодженим вимикачем. Електроінструмент, який не вмикається або не вимикається, є небезпечним і його треба відремонтувати. u Перед тим, як регулювати що- небудь в електроінструменті, міняти приладдя або ховати електроінструмент, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску електроінструмента. Bosch Power Tools F 016 L81 803 | (22.02.2019)276 | Українська u Ховайте електроінструменти, якими Ви саме не користуєтеся, від дітей. Не дозволяйте користуватися електроінструментом особам, що не знайомі з його роботою або не читали ці вказівки. Використання електроінструментів недосвідченими особами може бути небезпечним. u Старанно доглядайте за електроінструментами і приладдям. Перевіряйте, щоб рухомі деталі електроінструмента були правильно розташовані та не заїдали, не були пошкодженими або у будь-якому іншому стані, який міг би вплинути на функціонування електроінструмента.

електроінструменти потрібно відремонтувати, перш ніж користуватися ними знову. Велика кількість нещасних випадків спричиняється поганим доглядом за електроінструментами. u Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. u Використовуйте електроінструмент, приладдя до нього, робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроінструментів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій. u Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних

Правильне поводження та користування електроінструментами, що працюють на акумуляторних

Знімайте акумуляторну батарею: – коли оператор залишає електроінструмент, – перед усуненням застопорювання, – перед перевіркою, очищенням або проведенням маніпуляцій з електроінструментом, – якщо після удару чужорідним предметом електроінструмент потрібно перевірити на наявність пошкоджень, F 016 L81 803 | (22.02.2019) Bosch Power ToolsУкраїнська | 277 – коли електроінструмент раптом починає вібрувати і потребує негайної перевірки. u Заряджайте акумуляторні батареї лише в зарядних пристроях, що рекомендовані виготовлювачем. Використання зарядного пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. u Використовуйте в приладах лише передбачені акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм і небезпеки

u Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або

u При неправильному використанні з акумуляторної батареї може витекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри

u Не використовуйте пошкоджені або модифіковані акумулятори або електроінструменти. Пошкоджені або модифіковані акумулятори повестися неочікувано, що може призвести до пожежі, вибуху або ризику

u Не піддавайте акумулятор або електроінструмент дії вогню або високих температур. Вогонь або температури вище 130°C можуть викликати вибух. u Виконуйте всі вказівки із заряджання і не заряджайте акумулятор або електроінструмент за температур, що виходять за вказані в інструкції межі. Неправильне заряджання або заряджання за температур, що виходять за вказані межі, може пошкодити батарею і підвищити ризик займання.

u Віддавайте свій електроінструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить роботу пристрою протягом тривалого часу. Bosch Power Tools F 016 L81 803 | (22.02.2019)278 | Українська u Ніколи не обслуговуйте пошкоджені акумулятори. Обслуговувати акумулятори дозволяється лише виробнику або авторизованим сервісним організаціям. Вказівки з техніки безпеки для садових інструментів Експлуатація u Оператор повинен використовувати виріб лише за призначенням. Враховуйте місцеві умови. При роботі свідомо слідкуйте за іншими особами, зокрема, за дітьми. u Ніколи не дозволяйте користуватися цим виробом дітям та особам з обмеженими фізичними, чуттєвими або розумовими здатностями або недостатнім досвідом і недостатніми знаннями та/або особам, що не знайомі з цими вказівками. Національні приписи можуть обмежувати допустимий вік оператора. u Доглядайте за дітьми, щоб переконатися, що вони не грають з цим виробом. Використання u Під час роботи міцно тримайте садовий інструмент двома руками і зберігайте стійке положення. Двома руками садовий інструмент утримується

u Перед тим, як відкласти садовий інструмент, зачекайте, поки він не зупиниться. u Ніколи не користуйтеся садовим інструментом з пошкодженими захисними кожухами чи кришками або без запобіжних пристроїв. Слідкуйте за тим, щоб вони були правильно змонтовані. Ніколи не користуйтеся садовим інструментом, який є некомплектним або без дозволу

u Ніколи не використовуйте електроінструмент, якщо шнур пошкоджений або зносився. u Ніколи не замінюйте неметалеві різальні елементи на металеві різальні елементи. u Ніколи не ремонтуйте садовий інструмент самостійно, якщо у Вас немає відповідної кваліфікації. u Під час використання садового інструмента інші люди чи тварини повинні знаходитися на відповідній відстані. Оператор несе відповідальність за третіх осіб, що знаходяться в робочій

u Перш ніж торкатися до ножової голівки, зачекайте, поки вона не зупиниться повністю. Після вимкнення мотора ножова головка ще продовжує обертатися і може призвести до поранень. F 016 L81 803 | (22.02.2019) Bosch Power ToolsУкраїнська | 279 u Працюйте лише при денному світлі або при доброму штучному освітленні. u Не працюйте з тримером за поганих погодних умов, зокрема, коли збирається гроза. u Використання тримера у вологій траві може негативно вплинути на продуктивність роботи тримера. u Для транспортування вимикайте садовий інструмент і виймайте акумуляторну батарею. u Під час робіт з тримером завжди слідкуйте за стійким положенням! Тримайте руки і ноги на безпечній відстані від частин, що обертаються. u Під час роботи тримайте рівновагу, щоб не впасти. u Слідкуйте за тим, щоб не перечепитися через садовий інструмент, коли кладете його на

u Перед тим, як міняти котушку, вийміть акумуляторну батарею. u Регулярно перевіряйте тример і виконуйте роботи з його техобслуговування. u Завжди носіть захисні рукавички, коли очищаєте виріб або замінюєте ліску. u Будьте обережні, щоб не травмуватися лезом, яке слугує для підрізання ліски. Після підтягування ліски обов’язково переверніть тример в горизонтальне робоче положення, перш ніж вмикати його. Вимикайте садовий інструмент і виймайте акумуляторну батарею: – завжди перед тим, як залишити садовий інструмент без нагляду, – перед тим, як міняти котушку, – перед очищенням або роботами на тримері, – перед зберіганням тримера. u Зберігайте виріб у сухому, безпечному і недосяжному для дітей місці. Не ставте інші предмети на виріб. u Не спирайтеся на садовий інструмент під час ходьби. Вказівки щодо оптимального поводження з акумуляторною

u Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. Захищайте акумуляторну батарею від високих температур (напр., від тривалого впливу сонячних променів), вогню, води та вологи. Існує небезпека вибуху. u У разі пошкодження або неправильного використання акумуляторної батареї може виходити пара. Забезпечте добре провітрювання і – у разі скарг – зверніться до лікаря. Пара може викликати подразнення дихальних

Bosch Power Tools F 016 L81 803 | (22.02.2019)280 | Українська u Використовуйте акумуляторну батарею лише у виробах виробника. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження. u Гострими предметами, напр., гвіздками або викрутками, або прикладанням зовнішньої сили можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї. u Не можна закорочувати акумуляторну батарею. Існує небезпека вибуху. u Час від часу прочищайте вентиляційні отвори акумулятора м’яким, чистим і сухим пензликом. Вказівки з техніки безпеки для зарядних пристроїв Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм. Зберігайте всі правила з техніки безпеки і вказівки на майбутнє. u Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки. u Ніколи не дозволяйте дітям, особам з обмеженими фізичними, сенсорними або розумовими здібностями або особам, яким бракує досвіду та знань, і/або особам, які не знайомі з цими вказівками, користуватися зарядним пристроєм. Національні приписи можуть обмежувати допустимий вік користувача. u Дивіться за дітьми. Діти не повинні грати із зарядним

u Заряджайте лише літієво-іонні акумулятори Bosch з ємністю 1,5А·год. (від 5 акумуляторних елементів). Напруга акумулятора повинна відповідати зарядній напрузі зарядного пристрою для акумуляторів. Не заряджайте батареї, не розраховані на повторне перезаряджання. В іншому разі існує небезпека пожежі і вибуху. Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій підвищує ризик ураження електричним струмом. u Тримайте зарядний пристрій в чистоті. При забрудненнях існує небезпека ураження електричним

u Кожного разу перед використанням перевіряйте F 016 L81 803 | (22.02.2019) Bosch Power ToolsУкраїнська | 281 зарядний пристрій, шнур та штепсель. Не використовуйте зарядний пристрій, якщо були виявлені пошкодження. Не розкривайте зарядний пристрій самостійно, їх ремонт дозволяється виконувати лише кваліфікованому персоналу і лише з використанням оригінальних запчастин. Пошкоджені зарядні пристрої, шнур або штепсель збільшує небезпеку ураження електричним

u Не використовуйте зарядний пристрій на легкозаймистій поверхні (напр., на папері, тканині тощо) або в пожаронебезпечному середовищі. Через нагрівання зарядного пристрою під час заряджання виникає небезпека

u Не накривайте вентиляційні отвори зарядного пристрою. Інакше зарядний пристрій може перегрітися і вийти з ладу. u Для підвищення електробезпеки рекомендується використовувати пристрій захисного вимкнення з макс. струмом спрацювання 30 мА. Перед використанням завжди перевіряйте пристрій захисного

Наступні символи стануть у нагоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися

Символ Значення Вдягайте захисні рукавиці Напрямок руху Напрямок реакції

Дозволена дія Заборонена дія CLICK! Відчутний шум Приладдя/запчастини Рекомендоване положення для зрізання трави Рекомендоване положення для підрізання країв Рекомендоване положення для зрізання трави під кущами/лавками Використання за призначенням Цей садовий інструмент призначений для використання у побуті для зрізання трави, бур’янів і кропиви. Він розроблений для підрізання трави, яка росте на косогорах, під перешкодами і по краях газону і яку не може дістати газонокосарка. Садовий інструмент не призначений для використання в якості мотокоси. Садовий інструмент не призначений для Садовий інструмент не призначений для промислового та комерційного використання. Обсяг поставки (див. мал. B) Обережно вийміть садовий інструмент з упаковки і перевірте повну наявність усіх нижчезазначених деталей:

Bosch Power Tools F 016 L81 803 | (22.02.2019)282 | Українська – Захисний кожух – Коліщатко – Акумуляторна батарея** – Зарядний пристрій** – Інструкція з експлуатації Якщо чогось не вистачає або щось пошкоджене, будь ласка, зверніться в магазин. **в залежності від країни Зображені компоненти (див. мал.

Нумерація зображених компонентів посилається на зображення виробу на сторінках з малюнками. (1) Кнопка розблокування акумуляторної батареї (2) Акумуляторна батарея

(3) Розкладна рукоятка (4) Педаль налаштування робочого кута для зрізання трави/підрізання країв (5) Захисний кожух (6)

(7) Кнопка розблокування рукоятки (8)

(9) Фіксатор вимикача (10) Кнопка встановлення робочої висоти (11)

(12) Зарядний пристрій

(15) Гніздо для ліски (16) Затискне кільце (17) Гачок для всилення ліски (18) Шліц для подачі ліски (19) Отвір для подачі ліски

Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Тример/тример для підрізання

UniversalGrassCut 18 UniversalGrassCut 18-260 UniversalGrassCut 18-26 Артикульний номер 3 600 HC1 D.. 3 600 HC1 E.. Ном. напруга В= 18 18 Кількість обертів на холостому ходу хвил.

Діаметр ліски мм 1,6 1,6 Діаметр різання см 26 26 Ємність котушки м 6 6 Регулювання висоти см 120 − 140 120 − 140 Розкладна рукоятка ● ● Підрізання країв ● ● Захист рослин/коліщатко ● ● Вага відповідно до EPTA-Procedure 01:2014 Набір (з акумулятором)

2,3 2,7 2,3 2,7 Серійний номер див. заводську табличку на садовому інструменті Допустима температура навколишнього середовища – під час заряджання

°C 0 … +45 0 … +45 – під час експлуатації і зберігання °C -20 … +50 -20 … +50 Акумуляторна батарея літієво-іонна літієво-іонна Ном. напруга В= 18 18 Артикульний номер/ємність – 2 607 337 187 А·год. 1,5 1,5 – 2 607 337 211 А·год. 2,0 2,0 – 2 607 337 199 А·год. 2,5 2,5 – 1 607 A35 07H А·год. 4,0 4,0 F 016 L81 803 | (22.02.2019) Bosch Power ToolsУкраїнська | 283 Тример/тример для підрізання

обмежена потужність при температурі <0 °C Зарядний пристрій AL 1815 CV AL 1830 CV AL 1880 CV Артикульний номер 2 607 226 … ЄС … 0.. … 965 … 1.. 2 607 226 … Велика

… 0.. … 967 … 1.. Зарядний струм A 1,5 3,0 8,0 Тривалість заряджання (розряджена акумуляторна батарея) – Акумуляторна батарея на 1,5А·год. хвил. 63 33 27 – Акумуляторна батарея на 2,0А·год. хвил. 84 45 30 – Акумуляторна батарея на 2,5А·год. хвил. 105 60 36 – Акумуляторна батарея на 4,0А·год. хвил. 168 95 35 – Акумуляторна батарея на 6,0А·год. хвил. 260 130 62 Вага відповідно до EPTA- Procedure 01:2014 кг 0,38 0,40 0,60 Ступінь захисту / II / II / II Інформація щодо шуму і вібрації Зрізання трави/ Підрізання трави навкруги дерев і

Підрізання країв Результати вимірювання шуму отримані відповідно до EN 50636-2-91 А-зважений рівень звукового тиску від електроінструмента, як правило, становить: – Рівень звукового тиску дБ(А)

– Рівень звукової потужності дБ(А)

– Похибка K дБ = 3 = 3 Сумарна вібрація ah (векторна сума трьох напрямків) і похибка K, визначені відповідно до EN 50636-2-91 – Вібрація a

= 1,5 = 1,5 Зазначений в цих вказівках рівень вібрації вимірювався за нормованою процедурою, отже ним можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки вібраційного навантаження. Bosch Power Tools F 016 L81 803 | (22.02.2019)284 | Українська Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроприладу для інших робіт, роботі з іншими робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання інструменту може значно

Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту оператора електроінструмента від вібрації, напр.: технічне обслуговування електроінструмента і робочих інструментів, нагрівання рук, організація робочих

Монтаж та експлуатація Дія Малюнок Сторінка Зображені компоненти A 473 Обсяг поставки B 474 Монтаж захисного кожуха C 474 Налаштування робочої висоти D 475 Розкладання рукоятки E 476 Монтаж коліщатка F 476 Заряджання і встромляння акумуляторної батареї G 477 Вмикання/вимикання H 477 Рекомендоване положення для зрізання трави I 478 Рекомендоване положення для підрізання країв J 479 Рекомендоване положення для зрізання трави під кущами/

K 480 Демонтаж котушки L 481 Намотування ліски на котушку M 482 Монтаж котушки N 483 Технічне обслуговування, очищення та зберігання O 483

u Увага: Перед тим, як проводити роботи з монтажу, вимкніть садовий інструмент та вийміть акумуляторну батарею. Монтаж захисного кожуха (див. мал. C) Надіньте захисний кожух (5) на головку тримера до клацання. Закріпіть захисний кожух (5) гвинтом на головці тримера. Гвинт вже змонтований в нижній частині корпусу під час поставки. Ніколи не використовуйте тример без монтованого захисного кожуха (5). Після монтажу ніколи вже не знімайте захисний кожух (5) з тримера. Налаштування робочої висоти (див. мал. D) Натисніть кнопку (10) і налаштуйте тример на потрібну висоту. Відпустіть кнопку (10). Завжди використовуйте тример у робочому положенні, і ніколи – у положенні для зберігання. У положенні для зберігання тример повністю складений. Під час налаштування робочого положення слідкуйте за тим, щоб механізм налаштування висоти був правильно зафіксований. Коли механізм входить у зачеплення, лунає клацання. Розкладання рукоятки (див. мал. E) Натисніть кнопку (7), розкладіть рукоятку (3) до упору і відпустіть кнопку (7). Слідкуйте за тим, щоб рукоятка (3) була правильно зафіксована. Не натискайте на рукоятку (3), коли налаштовуєте її. Монтаж коліщатка (див. мал. F) Монтуйте коліщатко (6) на головку тримера. Слідкуйте за правильним положенням стрілки на головці тримера. Слідкуйте за тим, щоб гачок правильно зайшов у зачеплення в канавці. Повертайте коліщатко (6) на головці тримера, поки важіль (11) не увійде в зачеплення з відчутним клацанням. Для демонтування потягніть важіль (11) до розімкнення і зніміть коліщатко (6) у зворотному напрямку. Початок роботи u Увага: Перед тим, як проводити роботи з настроювання або очищення, вимкніть садовий інструмент та вийміть акумуляторну батарею. Заряджання акумулятора u Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою. Акумулятор обладнаний контролем за температурою, який допускає заряджання лише в діапазоні температури від 0 °C до 45 °C. Цим забезпечується тривалий експлуатаційний ресурс акумулятора. Примітка: Акумуляторна батарея поставляється частково розрядженою. Щоб акумуляторна батарея змогла реалізувати свою повну ємність, перед першим використанням електроінструмента її треба повністю зарядити в зарядному пристрої. F 016 L81 803 | (22.02.2019) Bosch Power ToolsУкраїнська | 285 Літієво-іонну акумуляторну батарею можна заряджати будь-коли, це не скорочує її експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумуляторну батарею. Літієво-іонна акумуляторна батарея захищена від глибокого розряджання за допомогою системи «Electronic Cell Protection (ECP)». При розрядженому акумуляторі електроінструмент завдяки схемі захисту вимикається. Садовий інструмент більше не працює. Після автоматичного вимикання електроінструмента більше не натискайте на вимикач. Адже це може пошкодити акумуляторну батарею. Зважайте на вказівки щодо утилізації акумуляторної

Встромляння/виймання акумуляторної батареї (див. мал. G) Примітка: Використання з непридатними акумуляторними батареями може призвести до збоїв у роботі або пошкодження інструмента. Устроміть заряджену акумуляторну батарею (2). Переконайтеся, що акумуляторна батарея встромлена

Щоб вийняти акумуляторну батарею (2) з інструмента, натисніть на кнопку розблокування акумуляторної батареї (1) і витягніть акумуляторну батарею.

Процес заряджання починається, коли мережний штепсель зарядного пристрою буде встромлений в розетку і акумуляторна батарея (2) буде встромлена в зарядний пристрій (12). Завдяки інтелектуальній системі заряджання ступінь зарядження акумуляторної батареї автоматично розпізнається та заряджання здійснюється оптимальним струмом у залежності від температури та напруги акумулятора. Це зберігає акумуляторну батарею, і при її збереженні у зарядному пристрої вона завжди буде повністю

Функції індикаторів (AL1815CV) Блимання індикатора зарядження акумуляторної

Процес заряджання сигналізується блиманням індикатора зарядження акумуляторної батареї . Постійне світіння індикатора зарядження акумуляторної батареї Full Постійне свічення індикатора зарядження акумуляторної батареї сигналізує, що акумуляторна батарея повністю заряджена або що температура акумуляторної батареї знаходиться поза межами допустимого температурного діапазону заряджання і тому зарядження неможливе. Тільки-но буде досягнутий допустимий температурний діапазон зарядження, акумуляторна батарея почне заряджатись. Якщо акумуляторна батарея не встромлена, постійне свічення світлодіодного індикатора свідчить про те, що штепсель встромлений у розетку і зарядний пристрій готовий до роботи. Функції індикаторів (AL1830CV/AL1880CV) Блимання (швидке) зеленого індикатора зарядження акумуляторної батареї Процес швидкого заряджання сигналізується швидким блиманням зеленого індикатора зарядження акумуляторної батареї . Примітка: Швидке заряджання можливе, лише якщо температура акумуляторної батареї знаходиться в межах допустимого температурного діапазону заряджання, див. розділ «Технічні дані». Блимання (повільне) зеленого індикатора зарядження акумуляторної батареї При стані зарядження акумуляторної батареї прибл. 80% зелений індикатор зарядження акумуляторної батареї блимає повільно. Акумуляторну батарею можна витягнути для негайного використання. Постійне свічення зеленого індикатора зарядження акумуляторної батареї Full Постійне свічення зеленого зарядження акумуляторної батареї свідчить про те, що акумуляторна батарея повністю зарядилася. Якщо акумуляторна батарея не встромлена, постійне свічення індикатора зарядження акумуляторної батареї свідчить про те, що штепсель встромлений у розетку і зарядний пристрій готовий до роботи. Постійне свічення червоного індикатора зарядження акумуляторної батареї Постійне свічення червоного індикатора зарядження акумуляторної батареї свідчить про те, що температура акумуляторної батареї знаходиться за межами допустимого температурного діапазону, див. розділ «Технічні дані». Після того, як температура досягне допустимого температурного діапазону, зарядний пристрій автоматично перемикається на швидке заряджання. Блимання червоного індикатора зарядження акумуляторної батареї Блимання червоного індикатора зарядження акумуляторної батареї свідчить про іншу неполадку в процесі заряджання, див. розділ «Неполадки – причини та усунення». Експлуатація u Увага: Перед тим, як проводити роботи з монтажу, вимкніть садовий інструмент та вийміть акумуляторну батарею. Bosch Power Tools F 016 L81 803 | (22.02.2019)286 | Українська u Після вимкнення тримера ліска ще декілька секунд обертається. Перш ніж знову вмикати тример, зачекайте, поки двигун/ліска не зупиняться. u Не вмикайте його занадто швидко після вимикання. u Рекомендується використовувати дозволені Bosch різальні елементи. При використанні інших різальних елементів результат підрізання може відрізнятися. Увімкнення/вимкнення (див. мал. H) Для увімкнення натисніть спочатку фіксатор вимикача(9). Потім натисніть на вимикач (8) і тримайте його натисненим. Для вимкнення відпустіть вимикач (8). Зрізання трави/підрізання країв (див. мал. I −

Зрізання трави (див. мал. I) Натисніть кнопку (4) і встановіть кут 48° для зрізання

Водіть тримером ліворуч і праворуч, тримаючи його на достатній відстані від себе. Підрізайте більш високу траву

Підрізання країв (див. мал. J) Натисніть кнопку (4) і встановіть кут 36° для підрізання країв. Переверніть рукоятку на 180°, а потім поверніть тример за стрілкою годинника у потрібне робоче

Ведіть тример уздовж краю газону. За допомогою коліщатка уникайте контакту з твердими поверхнями або стінами, щоб запобігти швидкому зношенню ліски. Підрізання трави навкруги дерев і кущів (див. мал. K) Натисніть кнопку (4) і встановіть кут 24° для підрізання трави навкруги дерев і кущів. Підрізати траву навкруги дерев і кущів треба обережно, щоб не зачепитися за них ліскою. Рослини можуть загинути від пошкодження кори. Демонтаж котушки, намотування ліски і монтаж котушки (див. мал. L – N) u Перед тим, як міняти котушку, вийміть акумуляторну

Стисніть обидва язички на кришці котушки і зніміть кришку котушки (13). Потім вийміть порожню котушку (14). Відріжте прибл. 6 м ліски від запасного мотка. Встроміть кінчик ліски в гніздо для ліски (15) в котушці. Всильте ліску під гачок (17). Всильте ліску крізь шліц (18) у котушці. Потім навийте ліску рівномірно і туго. Встроміть інший кінчик ліски в отвір (19) в головці тримера і встановіть котушку на місце в головку тримера. Зафіксуйте котушку, надівши кришку котушки (13). Кришка котушки (13) може бути монтована лише в одному положенні. Підтягування ліски Система IntelliFEED Тример оснащений системою IntelliFEED, яка автоматично розмотує ліску для підтримування діаметру

Пошук несправностей d.c. Тример/тример для підрізання країв Симптом Можлива причина Усунення

запускається Акумуляторна батарея розрядилася Зарядіть акумуляторну батарею. Акумуляторна батарея занадто холодна/ занадто гаряча Дайте акумуляторній батареї нагрітися/

Садовий інструмент працює зі збоями Несправний вимикач Зверніться до сервісної майстерні Bosch. Пошкоджена внутрішня проводка садового інструмента Зверніться до сервісної майстерні Bosch. Перевантаження садового інструмента Трава занадто висока Зрізайте траву шарами. Садовий інструмент

Ліска занадто коротка/обірвана Вручну підтягніть ліску. Котушка порожня Замініть котушку. Ліска не підтягується Ліска заплуталася в котушці Перевірте котушку і за потреби перенавийте

Котушка порожня Заправте котушку ліскою. F 016 L81 803 | (22.02.2019) Bosch Power ToolsУкраїнська | 287 Симптом Можлива причина Усунення Неправильно навита ліска Перенавийте ліску. Забагато розмотаної ліски Підріжте ліску до правильної довжини. Ліска заплуталася Проблема із системою підтягування ліски Зверніться до сервісної майстерні Bosch. Ліска затягується назад в котушку Ліска занадто коротка/обірвана Зніміть котушку і знову встроміть ліску (див. мал. L − N). Ліска часто рветься Ліска заплуталася в котушці Зніміть котушку і знову навийте ліску (див. мал. L − N). Неправильне поводження з тримером Зрізайте лише кінчиком ліски; уникайте торкання каменів, стін і інших твердих предметів. Регулярно підтягуйте ліску, щоб використовувати весь діаметр різання. Надзвичайна вібрація

Затискне кільце або кришка котушки не монтовані на котушку Монтуйте затискне кільце або кришку котушки на котушку. Неправильне положення затискного кільця Заново надіньте затискне кільце. Система різання пошкоджена Зверніться до сервісної майстерні Bosch. Закрийте затискне кільце Придбайте нове приладдя для котушки разом із затискним кільцем. Акумуляторна батарея і зарядний пристрій Симптоми Можлива причина Усунення Червоний індикатор

акумуляторної батареї мигає

Не встромлена (неправильно встромлена) акумуляторна батарея Правильно встановіть акумуляторну батарею на зарядний пристрій. Забруднилися контакти акумуляторної батареї Прочистіть контакти (наприклад, декілька разів встромивши та вийнявши акумулятор), за потреби замініть акумуляторну батарею. Акумуляторна батарея несправна Замініть акумуляторну батарею.

акумуляторної батареї не горить Не (повністю) встромлений штепсель зарядного пристрою (Добре) встроміть штепсель у розетку. Несправна розетка, кабель живлення або зарядний пристрій Перевірте напругу в мережі та за потреби перевірте зарядний пристрій в сервісній майстерні для електроінструментів Bosch. Технічне обслуговування і сервіс u Перед усіма маніпуляціями із садовим інструментом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею із садового інструменту. При ненавмисному включенні вимикача існує небезпека поранення. Технічне обслуговування, очищення та

u Для якісної і безпечної роботи тримайте продукт в

Для якісної і безпечної роботи тримайте садовий інструмент і вентиляційні отвори в чистоті. Ніколи збризкуйте садовий інструмент водою. Ніколи не занурюйте садовий інструмент у воду. Зберігайте садовий інструмент в безпечному, сухому і недоступному для дітей місці. Не ставте інші предмети на садовий інструмент. Слідкуйте за тим, щоб затискне кільце під час роботи завжди було закріплене на котушці. Інакше може виникнути підвищена вібрація. Догляд за акумуляторною батареєю Зважайте на такі вказівки та заходи, щоб забезпечити оптимальне використання акумуляторної батареї: – Захищайте акумуляторну батарею від вологи і води. – Зберігайте акумулятор лише при температурі від –20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку

– Зберігайте акумуляторну батарею окремо від садового інструмента. – У разі потрапляння на садовий інструмент прямих сонячних променів не залишайте акумуляторну батарею в інструменті. Bosch Power Tools F 016 L81 803 | (22.02.2019)288 | Қазақ – Оптимальна температура для зберігання акумуляторної батареї становить 5°C. – Час від часу прочищайте вентиляційні отвори акумулятора м’яким, чистим і сухим пензликом. Значно скорочена тривалість експлуатації після заряджання свідчить про те, що акумуляторна батарея вичерпала свій ресурс і її треба поміняти. Сервіс і консультації з питань застосування www.bosch-garden.com При всіх додаткових запитаннях та замовленні запчастин, будь ласка, обов’язково зазначайте 10-значний номер для замовлення, наведений на заводській табличці

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Транспортування На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без потреби виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. У цьому випадку у підготовці посилки повинен брати участь експерт з небезпечних вантажів. Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Садові інструменти, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте садові інструменти та акумуляторні батареї/батарейки в побутове

Лише для країнЄС: Відповідно до європейської директиви 2012/19/ЄС та європейської директиви 2006/66/ЄС відпрацьовані електро- й електронні інструменти, пошкоджені або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися в екологічно чистий

Акумулятори/батарейки: Літієво-іонні: Будь ласка, зважайте на вказівки в розділі (див. „Транспортування“, Сторінка288).

Заява про відповідність ЄС Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Тример/тример для підрізання країв Товарнии номер

2000/14/EC: виміряна звукова потужність 91дБ(A), похибка K = 3дБ, гарантована звукова потужність 94дБ(A) Підрізання країв: 2000/14/EC: виміряна звукова потужність 92дБ(A), похибка K = 3дБ, гарантована звукова потужність 95дБ(A) Процедура оцінки відповідності відповідно до додатку VI. Категорія продукту: 33 Призначений орган: TÜV Rheinland InterCert Muszaki Felügyeleti és Tanúsító Korlátolt Felelosségu Társaság, Váci út 48/A-B., H-1132 Budapest, Country : Hungary, Notified Body number : 1008 Технічна документація зберігається у: * kk 2000/14/EC: Өлшелген дыбыс қаттылығы 91дБ(A), дәлсіздік K = 3дБ, кепілденген дыбыс қаттылығы 94дБ(A) Жиектерді кесу: 2000/14/EC: Өлшелген дыбыс қаттылығы 92дБ(A), дәлсіздік K = 3дБ, кепілденген дыбыс қаттылығы 95дБ(A) Сәйкестікті анықтау әдісі VI тіркелгісі бойынша. Өнім санаты: 33 Аталған жай: TÜV Rheinland InterCert Muszaki Felügyeleti és Tanúsító Korlátolt Felelosségu Társaság, Váci út 48/A-B., H-1132 Budapest, Country : Hungary, Notified Body number : 1008 Техникалық құжаттар: * F 016 L81 803 | (22.02.2019) Bosch Power ToolsVII
