BRUKSANVISNING Twin 14000 AL-KO

1.1 Symboler på forsiden 94
1.2 Symboler og signalord 94

2 Produktbeskrivelse 95

2.1 Produktoversigt. 95
2.1.1 TWIN (fig.A) 95
2.1.2 SUB (figur C). 95

2.2 Funktion 95
2.3 Justeringsfodens position 95
2.4 Termosikring 95
2.5 Tilsigtet drug 95
2.6 Forkert anvendelse 95

7 Service og vedligeholdelse 98

7.1 Rengoring af pumpen 98
7.2 Afmontering/montering af niveauf-bryderen 98
7.3 Afmontering/montering af justeringsfod 98

8 Hjælp ved fejl 98
9 Opbevaring 99
10 Bortskaffelse 99
11 Kundeservice/service 99
12 Information til overensstemmelseserklaeringen. 99
13 Garanti. 99

1 OM DENNE BRUGSANVISNING

1.2 Symboler og signalord

Kun ved TWIN-modeller
Maks. kornstørre: se tekniske data

1. Sorg for at elektriske stik er anbragt saledes, at de er sikret mod oversvommelse.

Modeller med svommeafbryder

1. I automatisk drift bør justeringsfoden saettes i position "U" (forneden) for at opnå størst mulige pumpekapacitet.
2. Saet stikket i kontakten.

Modeller med svommeafbryder

1. Sæt driftsvalgknappen på stikket til "AUTO" (fig. G).

6.5 Pumping til restvandsjde

OBS! Fare for skader på encheden! Ved nedpumpning er der risiko for, at pumpen korer tør, saledes at der opstår skader på encheden.

1. Sæt driftsvalgknappen til "MAN" (fig. G). Pumpen slør til, og begynder at pumpe.

Vi erklærer pa eat ansvar hermed, at dette produkt ved markedsforingen overholder kravene i

1 Omenna bruksanvisning 101

6.2 Stanga av pumpen

1. Dra ut stickkontakten ur vagguttaget.

6.3 Automatism drift

Beakta denna bruksanvisning

egenmaktiga reparationsforsok

redskapet har hanterats korrekt

egenmaktiga tekniska forandringar

originalreservdelar har anvants

7 Vedlikehold og pleie. 112

7.1 Rengjore pumpen 112
7.2 Demontere / montere nivabryter..... 112
7.3 Demontere / montere den justerbare foten 112

8 Feilsøking. 112

9 Oppbevaring 113
10 Avfallshandtering 113
11 Kundeservice/service 113
12 Informasjon omSAMsvarserklaeringen.....114
13 Garanti. 114

1 OM DENNE BRUKSANVISNINGEN

Den tyske versjonen er den originale bruksanvisningen. Alle andre sprakutgaver er oversettelse av den originale bruksanvisningen.
- Oppbevar bruksanvisingen alltid sik at du kan slå opp i den när du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen medijke bruksanvisingen.
Les og følg sikkerhets- og varselhenvisningene i dette bruksanvisningen.

1.1 Symboler på tittelsiden

Symbol Betydning

Les grundig gjennom bruksanvis- ningen for oppstart. Dette er forutsetningen for sikkert arbeid og feilfri handtering.

Bruksanvisning

Ikke skad og kutt av nettkabelen for a unnga elektrisk stot.

1.2 Tegnforklaringer og signalord

FARE! Viser til en umiddelbart farlig situasjon som forer til død eller alvorlige personskaderhvis den ikke unngås.
ADVARSEL! Viser til en potensielt farlig situasjon som kan fore til død aller alvorlige persorskader hvis den ikke unngås.
FORSIKTIG! Viser til en potensielt farlig situasjon som kan fore til minde aller moderate persorskader his den ikke unngås.

ADVARSE! Viser til en potensielt farlig situasjon som kan.fore til materielle skader hvis den ikke unngås.

MERK Spesiell informasjon for bedre forstaelighet og handtering.

2 PRODUKTBESKRIVELSE

I donne bruksanvisingen blir ulike pumpemodeller beskrevet. Finn din modell ved hjelp av merkeskiltet.

2.1 Produktoversikt

2.1.1 TWIN (bilde A)

Nr. Komponent

1 Tilkoblingskabel med støpsel

2 Bærehåndtak

3 Motorhus

4 Kombinippel

5 Justerbar fot

6 Innsugingsspor

7 Vinkelnippel

8 Pumpehus

9 Stopskruer

10 Flottørbryter

2.1.2 SUB (bilde C)

Nr. Komponent

1 Tilkoblingskabel med støpsel

2 Bærehåndtak

3 Motorhus

4 Kombinippel

5 Justerbar fot

6 Innsugingsspor

7 Hus nivåbryter

8 Nivåbryter

2.2 Funksjon

Pumpen suger inn transportmediet direkte via innsugingssporene og transporterer det til kombiniippelen pa pumpeutlopet. Den slas av og pa med en flottorbryter. Flottorbryterens koblingsvei

kan tilpasses ved Å justere kabellengden på flottørbryteren eller ved Å justere nivabryteren på huset.

2.3 Posisjon for justerbar fot

	TWIN-pumper SUB-pumper
"U" - ne-de	Rent vann ell er avløpsvann kan Transporteres
"O" - oppe	bare rent vann kan Transporteres	Vann kan sugs ut svært flatt

2.4 Termovern

Pumpen er utstyrt med termavern som slar av motoren his den overopphetes. Etter en avkjo-lingsperiode pa ca. 15 - 20 minutter, slar pumpen seg automatisk pa igjen.

Betjen pumpen kun när den er helt nedsenket.

2.5 Tiltenkt bruk

Pumpen er beregnet for privat bruk i hus og hage. Det må kun brukes til det den er beregnet for iht. de tekniske spesifikasjonene.

Pumpen egner seg til a:

Drenering ved oversvommelser
Ompumping og utpumping av beholdere
Ta ut vann fra brønner og sjakter
Drenering av drenasjer og inilftrasjonsbrnner.

kun med TWIN-modeller
maks. kornstørrelse: se tekniske spesifikasjoner

Annen bruk eller bruk som går ut over dette, anses som ikke tiltenkt bruk.

2.6 Mulig feil bruk

Væsker som er varmere enn 35^
Saltholdig vann og slipende væsker.

3 SIKKERHETSHENVISNINGER

FARE! Fare ved berøring av spenningsførende deler! En defekt hos pumpen eller forlengelseskabelen kan fore til alvorlige personskader!

Trekk stopslet ut av strømforsyningen umiddelbart.
Foreta tilkobling av apparatet via en jordfeilbryter med en nominell feilstrm < 30mA

ADVARSEL! Fare for persorskader. Defekte sikkerhets- og beskyttesanordninger som er satt ut av kraft kan forarsake alvorlige skader.

Sorg for a fā reparent defekte sikkerhets- og beskyttelsesanordninger.
Aldri sett sikkerhets- og beskyttelsesanordninger ut av funksjon.

FORSIKTIG! Fare for personskader på grunn av varmt vann! Ved langvarig drift mot lukket trykksiden (>10min) kan vannet i pumpen blir svert varmt og fungere ukontrollert!

Koble pumpen fra strømnette og la pumpen og vannet avkjoles.
Kontroller vannstanden på sugesiden.
Kontroller tetthet pà ledningene.
- Kontroller installasjonen av suge- og trykkled-ningen.
Sett pumpen i drift igjen først etter at alle feil er utbedret!

3.1 Generelle sikkerhetsanvisninger

Denne encheten kan brukes av personer med reduserte fysiske, sensoriske erler mentale evner erler mangel pa erfaring og kunnskap hvis de er overvaket ellr instruert i sikker bruk av encheten og forstar farene som folger av dette. Barn har icke lov til a leke med encheten.
Personer med meget sterke og kompliserte begrensninger kan ha behov som gär utover de anvisingene som her beskrives.
Pumper som ikke er merket som frostsikreskal ikke stú utendørs narr det er frost.
Ikke Ioft, transporter eller fest pumpen med tilkoblingskabelen. Bruk aldri nettkabelen for a trekke nettpluggen ut av stikkontakten.

Det er ikke tillatt á foreta endringer eller ombygginger på pumpen på egen.Hand. Reparasjoner má bare utføres av.Var kundeservice.
Ved arbeider på apparatet skal alltid nettpluggen trekkes ut. Beskytt nettpluggen mot faktigabet.
Bruk pumpen og forlengelseskabelen kun när de er i feilfri stand. Skadet utstyr må ikke brukes.
Hold sikkerhetsavstand til dyr erler sla a pumpen nár du nærmer deg dyr.

3.2 El-sikkerhet

Pumpen ma ikke brukes nár det befinner seg personer i bassenget eller hagedammen.
Husets nettspenning ma stemme overens med det som er angitt om nettspenningen i de tekniske spesifikasjonene, ikke bruk annen strømforsyning.
Pumpen mä kun drives pā en elektrisk innret- ning iht. DIN/VDE 0100, del 737, 738 og 702. For sikring mä det installeres en sikring pa 10 A og en feilstrømbryter med en nominell feilstrøm pa 10 / 30mA
Bruk kun forlengelseskabler som er beregnet for utendørs bruk - minimum tverrsnitt 1,5 mm². Kabeltromler skal alltid rumles helt av.
Skadde eller sprukne forlengelseskabler ma ikke brukes.

Før haver igangsetting ma man kontrollere tilstanden til skjøteledningen.

Dersom tilkoblingskabelen ma forlenges, skal man kun benyitte kabeltypen H07RN-F og en fugemuffe. Dette arbeidet skal kun utfores av en autorisert elektriker.
Nar nettkabelen er skadet, ma den skiftes av produsenten, produsentens kundeservice ell er en tilsvarende kvalisert person for a unnga farer.

4 MONTERING

4.1 Montere trykkledning

4.1.1 TWIN (bilde A)

1. Skru tilkoblingsvinkelen (7) inn i pumpeutgangen.
2. Skru kombinippelen (4) på tilkoblingsvinkeilen.
3. Slangen festes på kombinippelen.

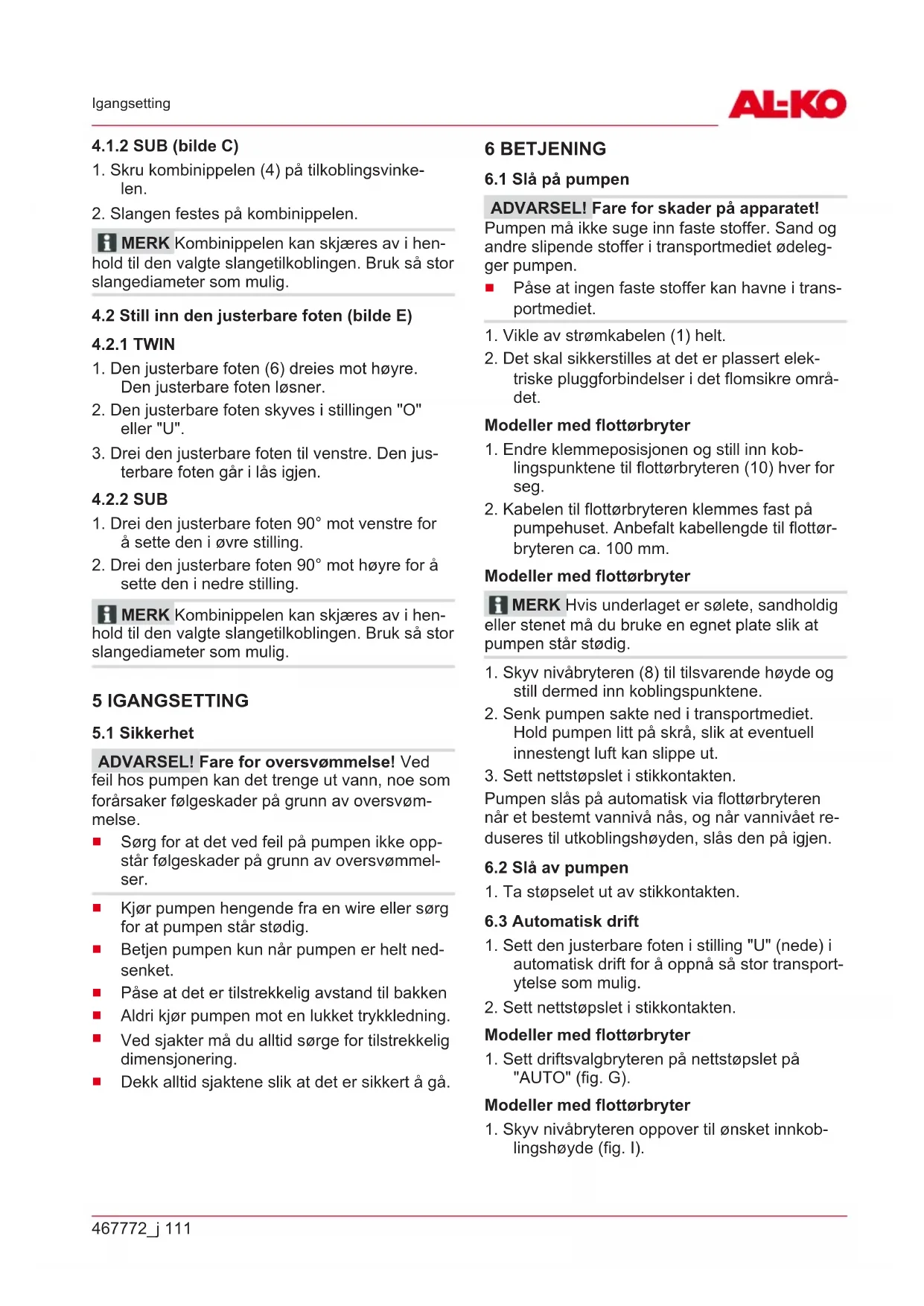

4.1.2 SUB (bilde C)

1. Skru kombinippelen (4) på tilkoblingsvinkeilen.
2. Slangen festes på kombinippelen.

MERK Kombinippelen kan skjæres av i henhold til den valgte slangetilkoblingen. Bruk sa stor slangediameter som mulig.

4.2 Still inn den justerbare foten (bilde E)

4.2.1 TWIN

1. Den justerbare foten (6) dreies mot høyre. Den justerbare foten Iøsner.
2. Den justerbare foten skyves i stillingen "O" eller "U".
3. Drei den justerbare foten til venstre. Den justerbare foten gär i las igjen.

4.2.2 SUB

1. Drei den justerbare foten 90^ mot venstre for a sette den i ovre stilling.
2. Drei den justerbare foten 90^ mot høyre for a sette den i nedre stilling.

MERK Kombinippelen kan skjæres av i henhold til den valgte slangetilkoblingen. Bruk sa stor slangediameter som mulig.

5 IGANGSETTING

5.1 Sikkerhet

ADVARSEL! Fare for oversvommelse! Ved feil hos pumpen kan det trange ut vann, noe som forarsaker ffolgeskader pa grunn av oversvom-melse.

Sorg for at det ved feil pa pumpen不信 opp Starf folsgeskader pa grunn av oversvommelier.
Kjør pumpen hengende fra en wire eller sorg for at pumpen står stødig.
Betjen pumpen kun nár pumpen er helt ned-senket.
Pase at det er tilstrekkelig avstand til bakken
Aldri kjor pumpen mot en lukket trykkledning.
Ved sjakter ma du alltid sorge for tilstrekkelig dimensjonering.
Dekk alltid sjaktene sikat det er sikkert a gà.

6 BETJENING

6.1 Sla pa pumpen

ADVARSEL! Fare for skader på apparatet! Pumpen må ikke suge inn faste stoffer. Sand og andre slipende stoffer i transportmediet ødelegger pumpen.

Pase at ingen faste stoffer kan havne i transportmediet.

1. Vikle av strømkabelen (1) helt.
2. Det skal sikkerstilles at det er plassert elektriske pluggforbindelser i det flomsikre omraret.

Modeller med flottorbryter

1. Endre klemmeposisjonen og still inn koblingspunktene til flottorbryteren (10) haver for seg.
2. Kabelen til flottorbryteren klemmes fast pa pumpehuset. Anbefalt kabellengde til flottorbryteren ca. 100mm

Modeller med flottorbryter

1. Skyy nivábryteren (8) til tilsvarende hýde og still dermed inn koblingspunktene.
2. Senk pumpen sakte ned i transportmediet. Hold pumpen litt på skrå, slick at eventuell innestengt luft kan slippe ut.
3. Sett nettstøpslet i stikkontakten.

Pumpen slas pà automatisk via flottørbryteren nár et bestemt vanniva nas, og nar vannivaet reduseres til utkoblingshøyden, slas den pa igjen.

6.2 Slá av pumpen

1. Ta stopselet ut av stikkkontakten.

6.3 Automatism drift

1. Sett den justerbare foten i stilling "U" (nede) i automatisk drift for a oppna sa stor transporty telse som mulig.
2. Sett nettstøpslet i stikkontakten.

Modeller med flottorbryter

1. Sett driftsvalgbryteren pa nettstopslet pa "AUTO" (fig. G).

Modeller med flottorbryter

1. Skyy nivabryteren oppover til onsket innkoblingshoyde (fig. I).

Nar et bestemt vanniva (innkoblingshoyde) nas, slas pumpene automatisk pa ved hjelp av en flottorbryter, og nar vannivaet synker til utkoblingshoyde, slas de av igjen, se tekniske spesifikasjoner.

6.4 Manuell drift

I manuell drift kan vannet pumps ut til en svert lav restvannhoyde.

Minimum vannivå for igangsetting, se tekniske spesifikasjoner.

6.5 Utpumping av restvannhoyde

ADVARSEL! Fare for skader på apparatet!

Ved utpumping bestar det en fare for trrkjoring hos pumpen, sik at det pa den maten kan oppsta skader pa apparatet.

• Overvåk hele tiden pumpen ved utpumping av restvannhøyde, og unngå at pumpen går tørr.
  Nár restvannhóyden nás, tas pumpen ut av drift ved a trekke ut nettstopslet.

For a pumpe ut til restvannahoyde, settes den justerbare foten i stilling "O" (oppe):

1. Ta stopselet ut av stikkontakten.

Modeller med flottorbryter

1. Sett driftsvalgbryteren på "MAN" (fig. G). Pumpen slår seg på og begynner Å Transportere.

Modeller med flottorbryter

1. Skyy nivabryteren oppover til stilling "MAN" (fig. I).

MERK Hvis restvannhoyden blir underskredet, suger pumpen inn vann. I sa fall ma pumpen luftes hvis vannivaet stiger og for den settes i drift igjen.

MERK Etter a ha transportert klorholdig vann fra svommebasseng ellr vaesker som etterlater seg rester, ma pumpen spies med rent vann.

1. Rengjør ved behov inntakssporene til sugefoten med rent vann.

7.2 Demontere / montere nivabryter

1. Skru ut festeskrue (2) og vipp av husets nivabryter (1) fsigmappover og deretter framover.
2. Rengjør flottørlegeme (4) og føringer (3).
3. Sett flottorlegemet inn i foringen igjen.
4. Sett inn husetns nivabryter igjen og trykk ned.
5. Skru inn festeskruen.

7.3 Demontere / montere den justerbare foten

TWIN-pumpe

1. Skru ut stoppskruene (7) og trekk den justerbare foten (6) ut av pumpehuset (8).
2. Rengjör den justerbare foten og pumpehuset.
3. Sett inn justerbar fot i pumpehuset, innrett og skru inn stoppskruene igjen.

8 FEILSKING

FARE! Fare for stromstøt! Ved arbeider pa pumpen bestar det en fare for a fæ et elektrisk støt.

Trekk ut nettstøpslet før du utfører noe som helst arbeid i forbindelse med utbedring av feil.
Feil i det elektriske anlegget ma repareres av en kvalifisert elektriker.

Feil Mulig Årsak Hjelp
Motoren går ikke. Pumpehjul blokkert. Fjern smuss i innsugingsområdet.Rengjør med egnet verktøy gjennom Åpningen i motorhuset bak.
Termobryteren har koblet seg ut.	Vent til termobryteren slår på pum- pen igjen. Vær oppmerksom på maksimumstemperaturen til trans- portmediet. Sørg for at pumpen blir sjekket.
Ingen nettspenning. Kontroller sikringer, sørg for at strømforsyningen bli kontrollert av kvalifisert elektriker.
Flottørbryter slår seg ikke på stigende vannstand.	Send pumpen til et AL-KO service-senter.
Pumpen går, men den trans-porterer ikke.	Luft i pumpehuset.Tørrkjøring, automatisk utkob- ling etter 90 sekunder.
	Blokkering på sugesiden. Fjern smuss i innsugingsområdet.
	Trykkledning stengl. Åpne trykkledningen.
	Trykkslangen har en knekk. Strekk ut trykkslangen.
For liters transportmengde For	litenslangediameter. Bruk en større trykkslange.
	Blokkering på sugesiden. Fjern smuss i innsugingsområdet.
	Transporthøyden er for stor. Vær oppmerksom på maks. trans- porthøyde, se tekniske spesifikasjo- ner!

Bare pumper med nivåbryter
Pumpen går ikke. Flottørlegeme blokkert.	Rengjør flottørlegemet.
Pumpen er alltid av. Flottørlegeme blokkert.	Still inn bryteren korrekt.
Vannivået er for lapt.	Rengjør flottørlegemet.

9 OPPBEVARING

MERK Ved fare for frost skal systemet tømmes fullstendig og pumpen lagres pa et frostsikkert sted.

10 AVFALLSHÄNDTERING

Emballasje, maskin og tilbehør er laget av gjenvinnbare materialer og skal deponeres tilsvarende.

11 KUNDESERVICE/SERVICE

Ved spørsmål om garanti, reparasjon eller reservedeler henvend deg til det nærmeste AL-KO-serviceverkstedet. Dette finner du på Internett på følgende adresse: www.alko-garden.com/service-contacts

Flere opplysninger om reservationder finner du pa: www.alko-garden.com/spareparts

12 INFORMASJON OM SAMSVARSERKLÄERINGEN

Herved erklærer vi med eneansvar at dette produktet, i/DDne utforelsen, er i samsvar med kra

veni EU-direktivene, EU-sikkerhetsstandardene og de produitspesifikke standardene. Samsvarserklageringen er en del av bruksanvisningen, og er vedlapt maskinen.

13 GARANTI

Vi utbedrer eventuelle material-ller produksjonsfeil pa maskinen innenfor den lovmessige foreldesesfristen for mangelskrav ved at vi velger a foreta en reparasjon ellere levere et nytt produit. Foreldesesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjopt.

Vár garanti gjelder kun ved:

overholdelse av bruksanvisingen
Sakkyndig handling
Bruk av originale reservedeler

Garantien gjelder ikke ved:

Egenutforte reparasjonsforsok
Egenutfarte tekniske endringer
Ikke tiltenkt bruk

Lakskader som skyldes normal slitasje
Slitasjedeler som på reservedelskortet er merket med xxxxx (x) ramme

Garantitiden begynner Å lope med kjopet til den fpre sluttbrukeren. Fakturadatoen er utslagsgivende. Ved garantikrav henvender du deg til din forhandler ell er til narmeste autoriserte kundeservice med denne garantierklaringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjoper overfor selger forblir uberort gjennom delleklaeringen.
