BRUKSANVISNING HW 3500 AL-KO

7 Service og vedligeholdelse ...................... 96

1.2 Symboler og signalord

Pumpen leveres med pressostat, manometer og strømledning.

Fjern straks stikket fra lysnettet.

1. Adskil pumpen fra lysnettet og lad pumpe og

1. Pumpen kobles fra lysnettet og sikres med

1. Pumpen kobles fra lysnettet og sikres med

3. Sæt stikket i kontakten.

1. Pumpen kobles fra lysnettet og sikres med

2.5 Sikkerhets- og verneinnretninger....... 108

Den tyske versjonen er den originale bruks- anvisningen. Alle andre språkutgaver er over- settelse av den originale bruksanvisningen.

Oppbevar bruksanvisningen alltid slik at du kan slå opp i den når du trenger informasjon om maskinen.

Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.

Symbol Betydning Les grundig gjennom bruksanvis- ningen før oppstart. Dette er forut- setningen for sikkert arbeid og feilfri håndtering. Bruksanvisning Ikke skad og kutt av nettkabelen for å unngå elektrisk støt.

1.2 Tegnforklaringer og signalord

FARE! Viser til en umiddelbart farlig situa- sjon som fører til død eller alvorlige personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig si- tuasjon som kan føre til død eller alvorlige per- sonskader hvis den ikke unngås. FORSIKTIG! Viser til en potensielt farlig si- tuasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig situa- sjon som kan føre til materielle skader hvis den ikke unngås. MERK Spesiell informasjon for bedre forstå- elighet og håndtering.NO

108 HW 3000 - 3500 (INOX) | HW 3300 INOX

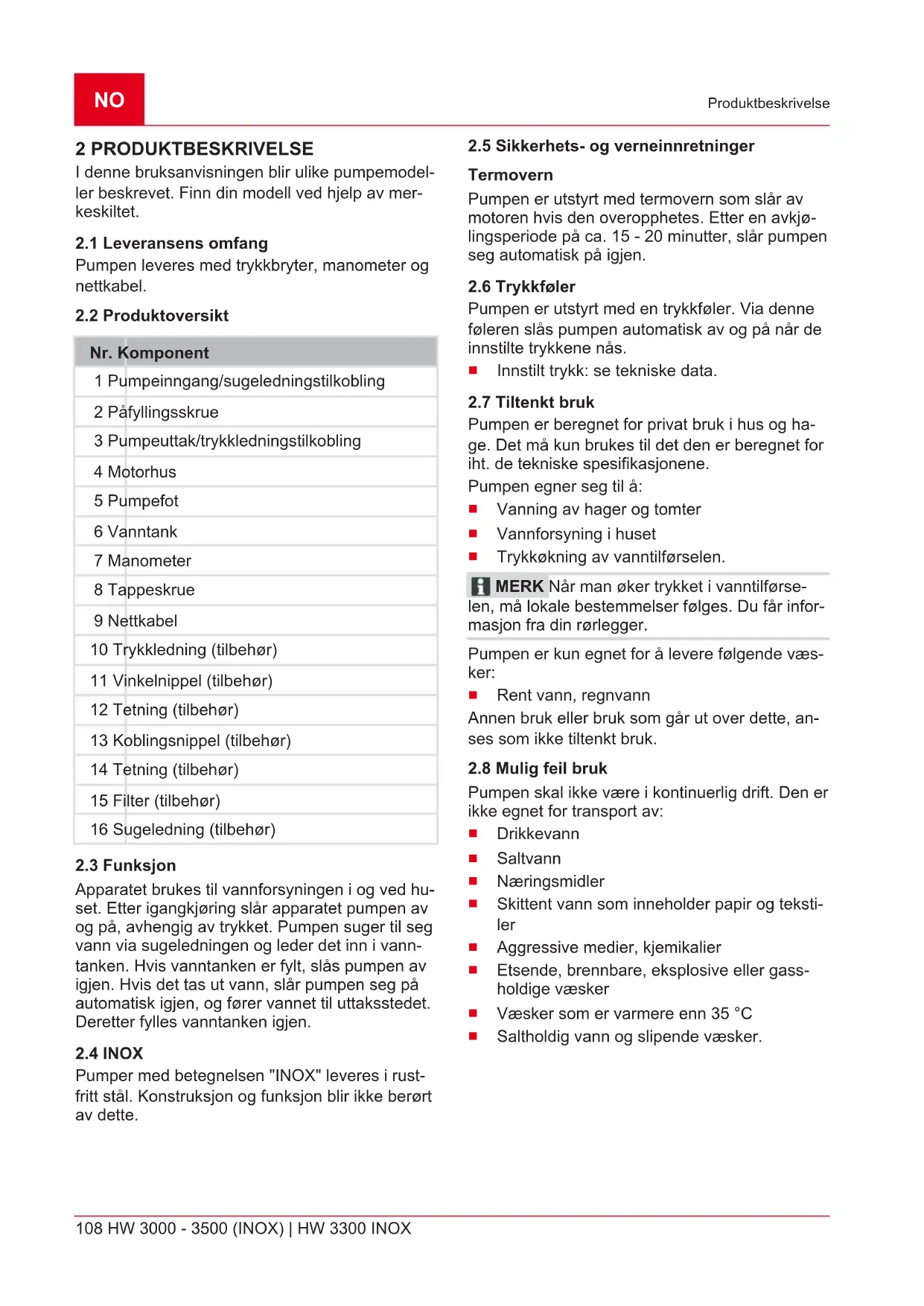

Produktbeskrivelse 2 PRODUKTBESKRIVELSE I denne bruksanvisningen blir ulike pumpemodel- ler beskrevet. Finn din modell ved hjelp av mer- keskiltet.

2.1 Leveransens omfang

Pumpen leveres med trykkbryter, manometer og nettkabel.

Apparatet brukes til vannforsyningen i og ved hu- set. Etter igangkjøring slår apparatet pumpen av og på, avhengig av trykket. Pumpen suger til seg vann via sugeledningen og leder det inn i vann- tanken. Hvis vanntanken er fylt, slås pumpen av igjen. Hvis det tas ut vann, slår pumpen seg på automatisk igjen, og fører vannet til uttaksstedet. Deretter fylles vanntanken igjen.

Pumper med betegnelsen "INOX" leveres i rust- fritt stål. Konstruksjon og funksjon blir ikke berørt av dette.

2.5 Sikkerhets- og verneinnretninger

Termovern Pumpen er utstyrt med termovern som slår av motoren hvis den overopphetes. Etter en avkjø- lingsperiode på ca. 15 - 20 minutter, slår pumpen seg automatisk på igjen.

Pumpen er utstyrt med en trykkføler. Via denne føleren slås pumpen automatisk av og på når de innstilte trykkene nås.

Innstilt trykk: se tekniske data.

Pumpen er beregnet for privat bruk i hus og ha- ge. Det må kun brukes til det den er beregnet for iht. de tekniske spesifikasjonene. Pumpen egner seg til å:

Vanning av hager og tomter

Trykkøkning av vanntilførselen. MERK Når man øker trykket i vanntilførse- len, må lokale bestemmelser følges. Du får infor- masjon fra din rørlegger. Pumpen er kun egnet for å levere følgende væs- ker:

Skittent vann som inneholder papir og teksti- ler

Væsker som er varmere enn 35 °C

Trekk støpslet ut av strømforsyningen umid- delbart.

Sørg for å få reparert defekte sikkerhets- og beskyttelsesanordninger.

Aldri sett sikkerhets- og beskyttelsesanord- ninger ut av funksjon. FORSIKTIG! Fare for personskader på grunn av varmt vann Ved langvarig drift mot lukket trykksiden (>10min) kan vannet i pumpen blir svært varmt og fungere ukontrollert!

Koble pumpen fra strømnettet og la pumpen og vannet avkjøles.

Kontroller installasjonen av suge- og trykkled- ningen.

Sett pumpen i drift igjen først etter at alle feil er utbedret!

Dette apparatet kan brukes av barn fra 8 år og eldre, samt av personer med reduserte fy- siske, sensoriske eller mentale ferdigheter el- ler av personer som mangler erfaring og kunnskap, når de er under tilsyn eller har fått opplæring i sikker bruk av apparatet og hvilke farer som er forbundet med det. Barn må ikke leke med det apparatet. Rengjøring og vedli- kehold av brukeren skal ikke utføres av barn uten at det holdes oppsyn med dem.

Det er ikke tillatt å foreta endringer eller om- bygginger på pumpen på egen hånd. Repa- rasjoner må bare utføres av vår kundeser- vice.

Ved arbeider på apparatet skal alltid nettplug- gen trekkes ut. Beskytt nettpluggen mot fuk- tighet.

Pumpen må ikke brukes når det befinner seg personer i bassenget eller hagedammen.

Husets nettspenning må stemme overens med det som er angitt om nettspenningen i de tekniske spesifikasjonene, ikke bruk an- nen strømforsyning.

(sprutsikker). Kabeltromler skal alltid rulles helt av.

2. Sett pumpen vannrett og flomsikkert.

MERK Vi anbefaler å installere fleksible led- ninger på pumpeinntaket. Dermed kan ikke me- kanisk trykk eller trekk utøves på pumpen.

1. Velg lengden på sugeledningen slik at pum-

uten å skade gjengen.

Igangsetting MERK Hvis sugehøyden er mer enn 4m, må det monteres en sugeslange med en diame- ter som er større enn 1". Vi anbefaler å bruke AL- KO sugegarnityr med sugeslange, sugekurv og tilbakestrømningsstopp. Spør din forhandler.

gen (3) med tetningen (14).

Før oppstart må du sjekke lufttrykket ved ventilen på baksiden av trykktanken.

1. Åpne dekslet på baksiden av vanntanken.

ADVARSEL! Fare for skader på apparatet! Tørrkjøring ødelegger pumpen!

Før hver igangkjøring må pumpen være fylt med vann opp til overløpet slik at den kan su- ge inn umiddelbart.

1. Åpne påfyllingsskruen (2) med filternøkkel

(19/A). (Ikke med INOX)

2. Fyll på vann via påfyllingsskruen til pumpehu-

3. Skru inn påfyllingsskruen. (Ikke med INOX)

kontakten. Pumpen begynner å transportere.

Pumpen slås automatisk av etter trykkopp- bygging og etter at utkoblingstrykket er nådd.

1. Ta støpselet ut av stikkontakten.

2. Lukk alle låsene i trykkledningen.

FORSIKTIG! Fare for personskader på grunn av varmt vann Ved langvarig drift mot lukket trykksiden (>10min) kan vannet i pumpen blir svært varmt og fungere ukontrollert!

Koble pumpen fra strømnettet og la pumpen og vannet avkjøles.

Sett pumpen i drift igjen først etter at alle feil er utbedret! Fare for personskade på grunn av varmt vann kan forekomme ved:

defekt trykkbryter. Fremgangsmåte

1. Koble pumpen fra strømnettet og la pumpen

2. Kontroller pumpen, installasjonen og vanni-

3. Sett pumpen i drift igjen først etter at alle feil

MERK Kontroller lufttrykket i trykktanken med jevne mellomrom. Det må ikke falle under 1,5 bar (se avsnittet "Oppstart: Kontroller lufttryk- ket i trykktanken").

1. Koble pumpen fra strømnettet og sikre den

mot at den slår seg på igjen. Pumpen stopper au- tomatisk.477032_h 111 Feilsøking

2. Åpne låsene (ventil, spyledyse, vannkran) som

befinner seg i trykkledningen (10).

3. Tapp av vannet til pumpen er helt tom.

4. Åpne dekslet på baksiden av vanntanken.

6. Lukk dekslet på baksiden av vanntanken igjen.

7. Ta pumpen i bruk igjen.

MERK Etter å ha transportert klorholdig vann fra svømmebasseng eller væsker som et- terlater seg rester, må pumpen spyles med rent vann.

1. Koble pumpen fra strømnettet og sikre den

mot at den slår seg på igjen. Pumpen stopper automatisk.

2. Spyl pumpen med rent vann.

3. Sett nettstøpslet i stikkontakten.

7.3 Fjerne tilstopping

1. Koble pumpen fra strømnettet og sikre den

mot at den slår seg på igjen.

4. La det renne vann gjennom pumpehuset til

tilstoppingen løser seg opp.

5. Kontroller om pumpen roterer fritt ved å slå

den på en kort stund.

6. Sett pumpen i drift igjen som beskrevet.

8 FEILSØKING FARE! Fare for strømstøt! Ved arbeider på pumpen består det en fare for å få et elektrisk støt.

Trekk ut nettstøpslet før du utfører noe som helst arbeid i forbindelse med utbedring av feil.

Oppbevaring Feil Mulig årsak Hjelp Pumpen slås av og på for of- te. Membran er skadet. La AL-KO Service bytte membran. Lavt lufttrykk i trykktanken. Etterfyll luft i trykktanken. (Still inn membran-fortrykket på 1,5 bar). Pumpen slår seg ikke av når trykkledningen er stengt. Pumpen suger luft, mangel på vann på sugesiden. Slå av pumpen og la den bli kald. For liten transportmengde For lite vann på sugesiden. Strup pumpen for å tilpasse mengden. For liten slangediameter. Bruk større trykkledning. Blokkering på sugesiden. Fjern smuss i innsugingsområdet. Bytt filter. Sugehøyden er for stor. Kontroller sugehøyden, vær opp- merksom på maks. sugehøyde - se tekniske spesifikasjoner. 9 OPPBEVARING

3. Skru inn tappeskruen (8) igjen og lagre pum-

pe og tilbehør frostfritt. MERK Ved fare for frost skal systemet tøm- mes fullstendig og pumpen lagres på et frostsik- kert sted. 10 AVFALLSHÅNDTERING Elektro- og elektronikkapparater hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering. Emballasje, maskin og tilbehør er laget av gjen- vinnbare materialer og skal deponeres tilsvarende. 11 KUNDESERVICE/SERVICE Ved spørsmål om garanti, reparasjon eller reser- vedeler henvend deg til det nærmeste AL-KO- serviceverkstedet. Dette finner du på Internett på følgende adresse: www.alko-garden.com/service-contacts Flere opplysninger om reservedeler finner du på: www.alko-garden.com/spareparts 12 GARANTI Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldel- sesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldel- sesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt. Vår garanti gjelder kun ved:

overholdelse av bruksanvisningen

Bruk av originale reservedeler Garantien gjelder ikke ved:

Egenutførte reparasjonsforsøk

Egenutførte tekniske endringer

Lakkskader som skyldes normal slitasje

Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgiven- de. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.477032_h 113 Oversettelse av original EU-/EC-samsvarserklæring
