GEBRUIKSAANWIJZING HW 3500 AL-KO

Vertaling van de originele gebruikershandleiding

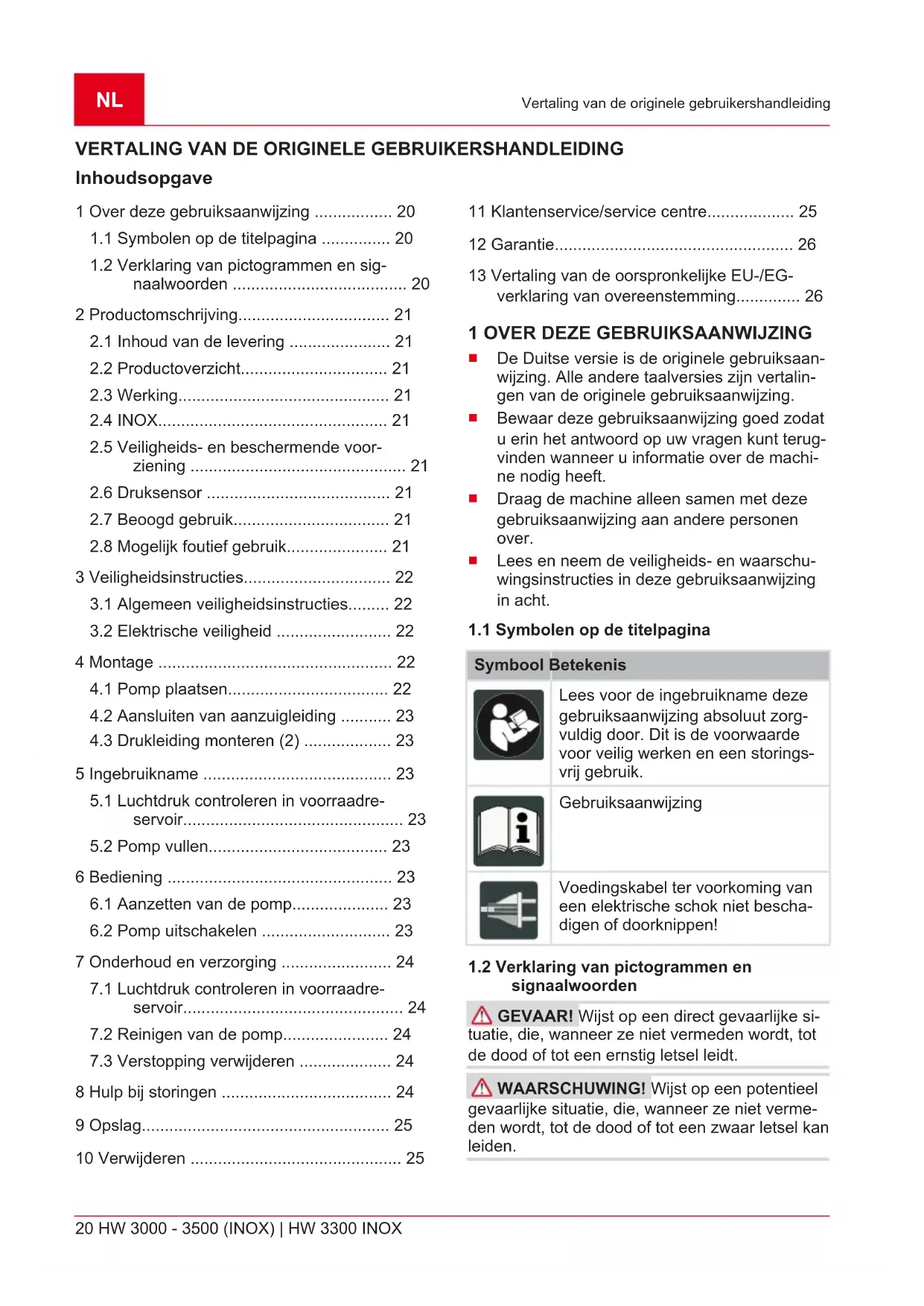

VERTALING VAN DE ORIGINELE GEBRUIKERSHANDLEIDING

Inhoudsopgave 1 Over deze gebruiksaanwijzing ................. 20

2.5 Veiligheids- en beschermende voor-

2.8 Mogelijk foutief gebruik...................... 21

3 Veiligheidsinstructies................................ 22

3.1 Algemeen veiligheidsinstructies......... 22

4.2 Aansluiten van aanzuigleiding ........... 23

5.1 Luchtdruk controleren in voorraadre-

7.1 Luchtdruk controleren in voorraadre-

7.3 Verstopping verwijderen .................... 24

• 8 Hulp bij storingen p. 24
• 9 Opslag p. 25
• 10 Verwijderen p. 25
• 11 Klantenservice/service centre p. 25
• 12 Garantie p. 26
• 13 Vertaling van de oorspronkelijke EU-/EG- verklaring van overeenstemming p. 26

1 OVER DEZE GEBRUIKSAANWIJZING

De Duitse versie is de originele gebruiksaan- wijzing. Alle andere taalversies zijn vertalin- gen van de originele gebruiksaanwijzing.

Bewaar deze gebruiksaanwijzing goed zodat u erin het antwoord op uw vragen kunt terug- vinden wanneer u informatie over de machi- ne nodig heeft.

Draag de machine alleen samen met deze gebruiksaanwijzing aan andere personen over.

Lees en neem de veiligheids- en waarschu- wingsinstructies in deze gebruiksaanwijzing in acht.

1.1 Symbolen op de titelpagina

Symbool Betekenis Lees voor de ingebruikname deze gebruiksaanwijzing absoluut zorg- vuldig door. Dit is de voorwaarde voor veilig werken en een storings- vrij gebruik. Gebruiksaanwijzing Voedingskabel ter voorkoming van een elektrische schok niet bescha- digen of doorknippen!

1.2 Verklaring van pictogrammen en

signaalwoorden GEVAAR! Wijst op een direct gevaarlijke si- tuatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ernstig letsel leidt. WAARSCHUWING! Wijst op een potentieel gevaarlijke situatie, die, wanneer ze niet verme- den wordt, tot de dood of tot een zwaar letsel kan leiden.477032_h 21 Productomschrijving VOORZICHTIG! Wijst op een potentieel ge- vaarlijke situatie, die, wanneer ze niet vermeden wordt, tot een licht of middelzwaar letsel kan leiden. LET OP! Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden. OPMERKING Speciale aanwijzingen voor meer duidelijkheid en een beter gebruik. 2 PRODUCTOMSCHRIJVING In deze gebruikershandleiding worden verschil- lende pompmodellen beschreven. U kunt uw mo- del identificeren aan de hand van het typeplaatje.

2.1 Inhoud van de levering

De pomp wordt geleverd samen met een druk- schakelaar, manometer en voedingskabel.

Het apparaat wordt gebruikt voor de watervoor- ziening in en rondom het huis. Na de inbedrijfstel- ling schakelt het apparaat afhankelijk van de druk de pomp in en uit. De pomp zuigt water aan via de aanzuigleiding en voert dit water door naar het voorraadreservoir. Als het voorraadreservoir ge- vuld is, schakelt de pomp weer uit. Zodra er wa- ter wordt afgenomen schakelt de pomp automa- tisch weer in en voert deze het water door naar de afnamelocatie. Vervolgens wordt het voor- raadreservoir weer gevuld.

Pompen met de aanduiding "INOX" worden gele- verd in een roestvrijstalen uitvoering. Dit is verder niet van invloed op de constructie en de werking.

2.5 Veiligheids- en beschermende

voorziening Thermische beveiligingsschakelaar De pomp is uitgevoerd met een thermische be- veiliging die de motor uitschakelt bij oververhit- ting. Na een afkoelfase van circa 15 - 20 minuten schakelt de pomp weer automatisch in.

De pomp is voorzien van een druksensor. Met de- ze sensor wordt de pomp bij het bereiken van de ingestelde druk automatisch in- en uitgeschakeld.

Ingestelde druk: zie technische gegevens.

De pomp is bestemd voor particulier gebruik in huis en tuin. Hij mag alleen worden gebruikt bin- nen de grenswaarden en overeenkomstig de technische gegevens. De pomp is geschikt voor:

Bewatering van de tuin en op het perceel

Watervoorziening in het huis

Drukverhoging van de watervoorziening. OPMERKING Bij gebruik voor drukverho- ging van de watervoorziening moet de lokale re- gelgeving in acht worden genomen. Uw leveran- cier voor sanitair kan u hierover inlichten. De pomp is uitsluitend geschikt voor het pompen van de volgende vloeistoffen:

schoon water, regenwater Elke andere of verder strekkende toepassing wordt beschouwd als niet overeenkomstig het ge- bruiksdoel.

2.8 Mogelijk foutief gebruik

De pomp mag niet worden ingezet voor continue werking. Hij is niet geschikt voor het pompen van:

vloeibare levensmiddelenNL

22 HW 3000 - 3500 (INOX) | HW 3300 INOX

Veiligheidsinstructies

vuil water met deeltjes papier of textiel

bijtende vloeistoffen, chemicaliën

bijtende, brandbare, explosieve of gas produ- cerende chemicaliën of vloeistoffen

vloeistoffen die warmer zijn dan 35 °C

zandhoudend water of schurende vloeistoffen. 3 VEILIGHEIDSINSTRUCTIES GEVAAR! Risico bij het aanraken van stroomvoerende onderdelen! Een defect aan de pomp of aan de verlengkabel kan ernstig let- sel veroorzaken!

Neem de stekker onmiddellijk uit het stopcon- tact.

Sluit het apparaat via een FI-veiligheidsscha- kelaar met een nominale foutstroom <30mA aan. WAARSCHUWING! Gevaar voor letsel. Defecte en buiten werking gestelde veiligheids- en beschermingsapparatuur kunnen ernstig letsel veroorzaken.

Laat defecte veiligheids- en beschermingsap- paratuur repareren.

De veiligheids- en beschermingsuitrusting nooit buiten werking stellen. VOORZICHTIG! Risico op letsel door heet water Als de pomp langdurig (>10minuten) moet draaien tegen een gesloten drukzijde in, kan het water in de pomp aanzienlijk worden ver- hit en onverwacht naar buiten spuiten!

Haal de stekker uit het stopcontact en laat pomp en water afkoelen.

Controleer het waterpeil aan de zuigzijde.

Controleer de dichtheid van de leidingen.

Controleer de installatie van de aanzuig- en persleiding.

Neem de pomp pas weer in gebruik nadat al- le storingen zijn verholpen!

3.1 Algemeen veiligheidsinstructies

Dit apparaat kan door kinderen vanaf 8 jaar en door personen met fysieke, sensorische of mentale beperkingen of gebrek aan ervaring en kennis worden gebruikt, mits zij onder toe- zicht staan of voorgelicht zijn over het veilige gebruik van het apparaat, en de gevaren be- grijpen die ervan uit kunnen gaan. Kinderen mogen niet met het apparaat spelen. Reini- ging en onderhoud mogen niet door kinderen zonder toezicht uitgevoerd worden.

Personen met zeer sterke en complexe beper- kingen kunnen behoeften hebben die boven de hier beschreven aanwijzingen uit gaan.

De pomp nooit aan de voedingskabel optil- len, transporteren of bevestigen. De voe- dingskabel niet gebruiken om de stekker uit het stopcontact te trekken.

Het eigenhandig aanbrengen van veranderin- gen of ombouwen van de pomp is verboden. Reparaties mogen alleen door onze service- dienst worden uitgevoerd.

Trek de stekker uit het stopcontact voordat u aan het apparaat werkt. De stekker bescher- men tegen vocht.

De pomp en de verlengkabel uitsluitend in onbeschadigde hoedanigheid gebruiken. Be- schadigde apparaten mogen niet worden ge- bruikt.

Houd een veiligheidsafstand t.o.v. dieren of schakel de pomp uit als er dieren in de buurt komen.

Wanneer er zich personen in het zwembad of de tuinvijver bevinden, mag de pomp niet worden bediend.

De netspanning in huis moet overeenstem- men met de vermeldingen voor netspanning in de Technische Gegevens; gebruik geen andere voedingsspanning.

Het apparaat mag uitsluitend worden gebruikt met een elektrische inrichting die voldoet aan de vereisten vermeld in DIN/VDE 0100, Para- graaf 737, 738 en 702. Om veiligheidsrede- nen moet een leidingbeveiligingsschakelaar 10A worden geïnstalleerd.

Alleen verlengkabel gebruiken die voor ge- bruik in de buitenlucht zijn bedoeld – minima- le diameter 3x 1,5mm

, kwaliteit H07RN-F volgens DIN57282/57245 met spatwater- dichte aansluiting. Wikkel een kabeltrommel altijd helemaal af.

Vooraf aan de ingebruikname de hoedanig- heid van uw verlengkabel controleren. 4 MONTAGE

1. Vlakke en stevige standplaats voorbereiden.

2. Pomp horizontaal en tegen overstromingen

De pomp moet beschermd zijn tegen regen en eventuele rechtstreekse waterstralen.477032_h 23 Ingebruikname OPMERKING Voor dagelijks gebruik (auto- matische werking) moet door passende maatre- gelen worden verhinderd dat de pomp bij storin- gen gevolgschade kan ondervinden door over- stroming van de installatieruimte.

4.2 Aansluiten van aanzuigleiding

OPMERKING Wij adviseren om flexibele lei- dingen aan de pompingang te monteren. U voor- komt zo dat er mechanische druk of trekkracht op de pomp wordt uitgeoefend.

1. Kies de lengte van de zuigleiding zo, dat de

pomp niet kan drooglopen. De zuigleiding moet zich altijd ten minste 30cm onder het wateroppervlak bevinden.

2. Zuigleiding aansluiten. Let op een dichte aan-

sluiting zonder de schroefdraad te beschadi- gen.

3. De zuigleiding moet altijd omhoog lopend

worden gemonteerd. OPMERKING Als de aanzuighoogte meer is dan 4m, moet een zuigslang met een diameter van meer dan 1" worden gemonteerd. Wij raden het gebruik aan van een AL-KO aanzuigset met aanzuigslang, aanzuigkorf en terugstroomafslui- ter. Informeer bij uw vakhandel.

4.3 Drukleiding monteren (2)

1. Verbindingsnippel (13) met de afdichting (14)

in de pompuitgang (3) draaien.

2. Elleboogstuk (11) met afdichting (12) op de

verbindingsnippel (13) draaien en het elle- boogstuk in de gewenste richting draaien.

3. Drukleiding (10) aan het elleboogstuk (11)

4. Alle in de drukleiding aanwezige afsluiters

(kleppen, sproeier, waterkraan) openen. 5 INGEBRUIKNAME

5.1 Luchtdruk controleren in

voorraadreservoir LET OP! Gevaar voor schade aan het appa- raat! De pomp mag uitsluitend bij een mem- braanvoorraaddruk van 1,5 - 1,7 bar in het voor- raadreservoir in bedrijf worden gesteld. Een an- dere membraanvoorraaddruk kan schade aan het apparaat veroorzaken.

Controleer voor de inbedrijfname de lucht- druk bij het ventiel aan de achterkant van het voorraadreservoir.

1. Open de afdekking aan de achterkant van

het voorraadreservoir.

2. Luchtdruk aan de klep met een luchtpomp of

een bandenpomp met drukmeter controleren.

4. Afdekking aan de achterkant van het voor-

aadreservoir weer sluiten.

5. Pomp in bedrijf stellen.

LET OP! Gevaar voor schade aan het appa- raat! Bij drooglopen raakt de pomp beschadigd!

De pomp moet vooraf aan elk gebruik steeds worden gevuld met water tot hij overloopt, zo- dat hij direct kan aanzuigen.

1. Vulplug (2) met filtersleutel (19/A) openen.

2. Vul het pomphuis via de vulplug met water tot

het pomphuis vol is.

3. Vulplug indraaien. (Niet bij INOX)

6.1 Aanzetten van de pomp

1. Alle in de drukleiding (10) aanwezige afslui-

ters (klep, sproeier, waterkraan) openen.

2. Stekker van de aansluitkabel in het stopcon-

tact steken. De pomp begint met het verpom- pen van water.

3. Sluiting in de drukleiding sluiten als er in het

vrijkomende water geen lucht meer bevindt.

De pomp zal nu automatisch uitschakelen na het opbouwen van druk en het bereiken van de uitschakeldruk.

De pomp is bedrijfsgereed.

6.2 Pomp uitschakelen

1. Trek de lichtnetstekker uit het stopcontact.

2. Alle in de persleiding aanwezige afsluiters

dicht zetten. VOORZICHTIG! Risico op letsel door heet water Als de pomp langdurig (>10minuten) moet draaien tegen een gesloten drukzijde in, kan het water in de pomp aanzienlijk worden ver- hit en onverwacht naar buiten spuiten!

Haal de stekker uit het stopcontact en laat pomp en water afkoelen.

Neem de pomp pas weer in gebruik nadat al- le storingen zijn verholpen!NL

24 HW 3000 - 3500 (INOX) | HW 3300 INOX

Onderhoud en verzorging Risico op letsel door heet water kan ontstaan door:

ondeskundig uitgevoerde installatie,

gebrek aan water in de aanzuigleiding of

een defect in de drukschakelaar. Te nemen maatregelen

1. Neem de pomp los van de voeding en laat

storingen zijn verholpen!

voorraadreservoir OPMERKING Controleer de luchtdruk in het voorraadreservoir regelmatig. Deze mag niet la- ger worden dan 1,5 bar (zie de paragraaf „Inge- bruikname: luchtdruk controleren in voorraadre- servoir“).

1. Pomp van het net scheiden en tegen op-

nieuw inschakelen beveiligen. De pomp stopt automatisch.

2. In de drukleiding (10) aanwezige afsluiters

(klep, sproeier, waterkraan) openen.

3. Laat het water weglopen tot de pomp hele-

4. Open de afdekking aan de achterkant van

het voorraadreservoir.

5. Luchtdruk aan de klep met een luchtpomp of

een bandenpomp met drukmeter controleren. Luchtdruk indien nodig corrigeren.

6. Afdekking aan de achterkant van het voor-

aadreservoir weer sluiten.

7. Pomp weer in bedrijf stellen.

7.2 Reinigen van de pomp

OPMERKING Na het verpompen van chloorhoudend zwembadwater of vloeistoffen die resten achterlaten, moet de pomp met schoon water worden doorgespoeld.

1. Pomp van het net scheiden en tegen op-

nieuw inschakelen beveiligen. De pomp stopt automatisch.

2. Pomp met helder water spoelen.

3. Stekker in het stopcontact steken.

4. Pomp met de in-/uitschakelaar inschakelen.

De pomp start automatisch.

7.3 Verstopping verwijderen

1. Pomp scheiden van de netspanning en be-

veiligen tegen opnieuw inschakelen.

2. Zuigleiding aan de pompingang verwijderen.

3. Persleiding op de waterleiding aansluiten.

4. Laat water door het pomphuis stromen tot de

verstopping is opgelost.

5. Controleer of de pomp soepel draait door

hem even in te schakelen.

6. Stel de pomp als beschreven weer in bedrijf.

8 HULP BIJ STORINGEN

GEVAAR! Gevaar voor elektrische schok! Bij werkzaamheden aan de pomp is er gevaar voor een elektrische schok.

Haal bij werkzaamheden voor het verhelpen van storingen altijd eerst de stekker los.

Laat een storing in de elektrische installatie ver- helpen door een deskundig elektrotechnicus. OPMERKING Neem contact op met onze deskundige klantenservice wanneer storingen niet kunnen worden verholpen. Storing Mogelijke oorzaak Oplossing Motor draait niet. Pomprotor geblokkeerd. Pomp reinigen. Motoras van pom- protor met schroevendraaier los- draaien. Thermische beveiliging ging over tot uitschakeling. Controleer het waterniveau aan de aanzuigzijde. Laat de te verpompen vloeistof afkoelen. Repareer of ver- vang de pomp. Geen netspanning aanwezig. Controleer de zekeringen; laat de stroomvoorziening controleren door een deskundig elektrotechnicus.477032_h 25 Opslag Storing Mogelijke oorzaak Oplossing Pomp draait maar verpompt geen vloeistof. Waterniveau te laag. Zuigleiding dieper onderdompelen. De pomp zuigt lucht in de zuig- leiding. Controleer alle aansluitingen in de zuigleiding op goede afdichting. Vervang de afdichtring. Pomp zuigt lucht aan. Controleer alle aansluitingen en het filterdeksel op een goede afdichting. Verstopping in de aanzuigzij- de. Verwijder de vervuiling aan de aan- zuigzijde. Persleiding gesloten. Open de persleiding. De pomp is drooggelopen. Vul de pompbehuizing met water. De pomp schakelt te vaak in en uit. Het membraan is beschadigd. Laat het membraan vervangen door AL-KO Service. Lage luchtdruk in het voor- raadreservoir. Vul lucht bij in het voorraadreservoir. (Stel de membraanvoordruk in op 1,5 bar). Pomp schakelt niet uit bij ge- sloten drukleiding. Pomp zuigt lucht aan, gebrek aan water aan aanzuigzijde. Zet de pomp uit en laat afkoelen. Verpompte waterhoeveelheid is gering Te weinig water aan aanzuig- zijde. Dek de aanzuigopening iets af, om de verpompte waterhoeveelheid aan te passen. Slangdiameter te gering. Grotere drukleiding gebruiken. Verstopping in de aanzuigzij- de. Verwijder de vervuiling aan de aan- zuigzijde. Vervang het filter. Aanzuighoogte te groot. Controleer de zuighoogte, de maxi- male hoogte aanhouden; zie de technische gegevens. 9 OPSLAG

1. Zuig- (16) en drukleiding (10) legen.

2. Aflaattap (8) uitdraaien en het water uit de

pomp weg laten stromen. Het water in het voorraadreservoir (6) wordt tegelijkertijd door het luchtmembraan afgetapt.

3. Aflaattap (8) weer indraaien en pomp en ac-

cessoires vorstveilig bewaren. OPMERKING Bij gevaar voor vorst moet het systeem volledig geleegd en de pomp op een vorstveilige plek bewaarde worden. 10 VERWIJDEREN Elektrische en elektronische apparaten ho- ren niet bij het gewone afval, maar moeten afzonderlijk worden gerecycled! Verpakking, apparaat en toebehoren zijn vervaar- digd van materialen die voor hergebruik geschikt zijn. Verwijder deze daarom dienovereenkomstig. 11 KLANTENSERVICE/SERVICE CENTRE Voor vragen over garantie, reparatie of reserve- onderdelen kunt u contact opnemen met het dichtstbijzijnde AL-KOservice centre. Deze vindt u op internet op het volgende adres: www.alko-garden.com/service-contacts Verdere informatie over reserveonderdelen vindt u op: www.alko-garden.com/sparepartsNL

26 HW 3000 - 3500 (INOX) | HW 3300 INOX

Garantie 12 GARANTIE Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefou- ten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door le- vering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft. Onze garantie geldt alleen bij:

naleving van deze gebruikershandleiding

Gebruik van originele reserveonderdelen De garantie vervalt bij:

Eigenhandig uitgevoerde reparatiepogingen

Eigenhandig aangebrachte technische wijzi- gingen

Gebruik voor andere doeleinden dan het ge- bruiksdoel Van de garantie zijn uitgesloten:

lakschade opgetreden als gevolg van normaal gebruik

Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxx (x) zijn aangeduid De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de da- tum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet. 13 VERTALING VAN DE OORSPRONKELIJKE EU-/EG-VERKLARING VAN OVEREENSTEMMING Wij verklaren hiermee dat dit product in de vorm die op de markt verkocht wordt, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen en van de EU-veiligheidsnormen en aan de productspecifieke normen. Product Huiswaterpomp Serienummer G3043045 Fabrikant AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Gemachtigde documentatie Ismail Kabasakal Ichenhauser Str. 14 D-89359 Kötz Type HW 3000 (INOX) HW 3500 (INOX) HW 3300 INOX Geluidsvermogensniveau EN ISO 3744 gemeten / gegarandeerd HW 3000 (INOX): 74 / 76 dB(A) HW 3500 (INOX): 76 / 77 dB(A) HW 3300 INOX: 76 / 77 dB(A) EU-richtlijnen 2014/35/EU 2014/30/EU 2000/14/EC 2011/65/EU 2014/68/EU Beoordeling van overeenstem- ming 2000/14/EG Bijlage V
