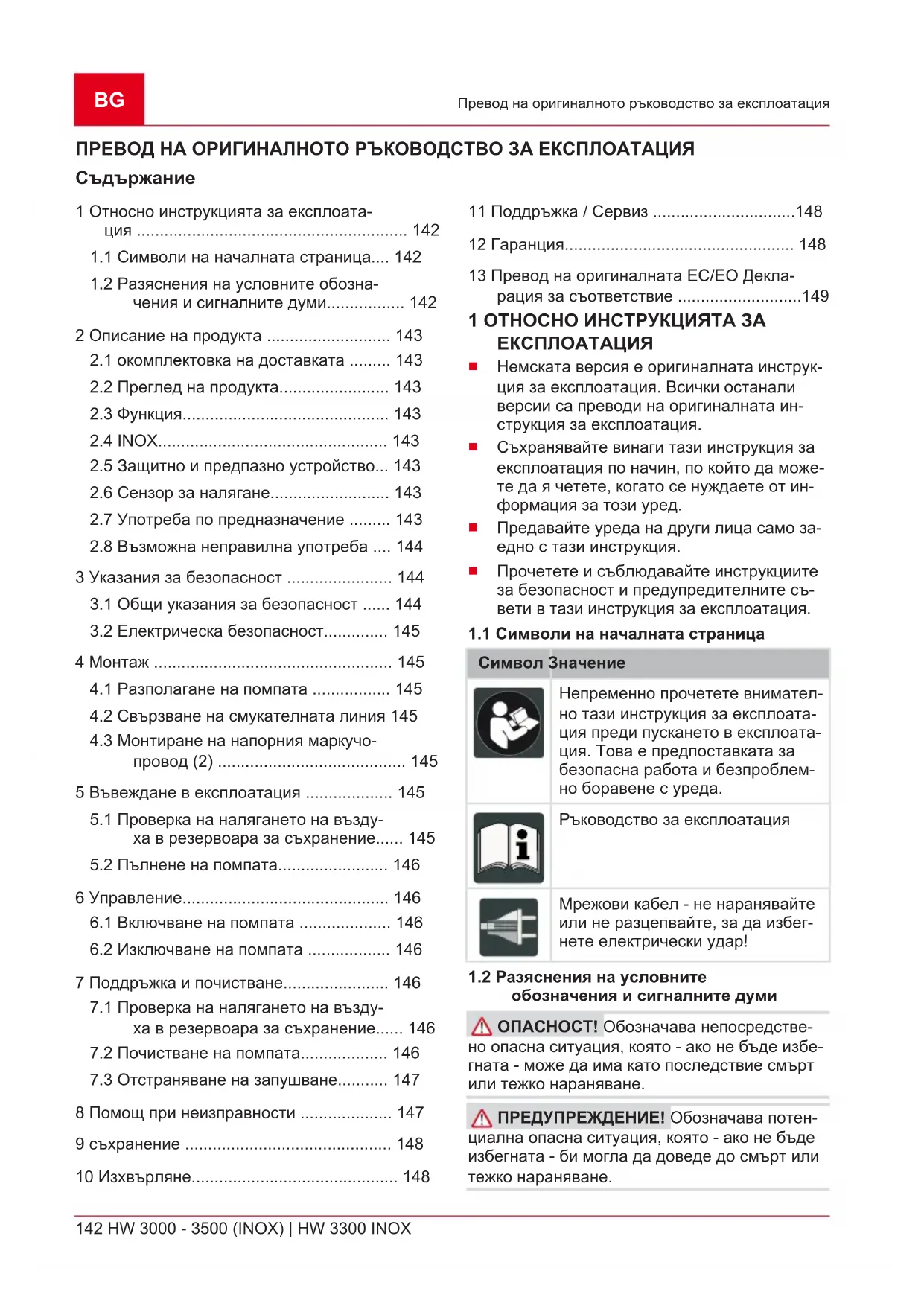

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HW 3500 AL-KO

1 Относно инструкцията за експлоатация 142

1.1 Символи на началната страница.... 142
1.2 Разяснения на условните обозначения и сигналните думи..... 142

4.1 Разполагане на помпата ..... 145
4.2 Свързване на смукателната линия 145
4.3 Монтиране на напорния маркучо- провод (2) 145

5 Въвеждане в експлоатация .... 145

5.1 Проверка на налягането на възду- ха в резервоара за съхранение..... 145
5.2 Пълнене на помпата.... 146

6.1 Включване на помпата 146
6.2 Изключване на помпата ..... 146

7 Поддръжка и почистване.... 146

7.1 Проверка на налягането на възду- ха в резервоара за съхранение..... 146
7.2 Почистване на помпата.... 146
7.3 Отстраняване на запушване..... 147

8 Помощ при неизправности ..... 147

9 съхранение .... 148

10 Изхвърляне.... 148

11 Поддръжка / Сервиз ....148
12 Гаранция.... 148
13 Превод на оригиналната ЕС/ЕО Декларация за съответствие .....149

Немската версия е оригиналната инструкция за експлоатация. Всички останали версии са преводи на оригиналната инструкция за експлоатация.
Съхранявайте винаги тази инструкция за експлоатация по начин, по който да можете да я четете, когато се нуждаете от информация за този уред.
■ Предавайте уреда на други лица само заедно с тази инструкция.
■ Прочетете и съблюдавайте инструкциите за безопасност и предупредителните съвети в тази инструкция за експлоатация.

1.1 Символи на началната страница

Символ Значение

Непременно прочетете внимател- но тази инструкция за експлоата- ция преди пускането в експлоата- ция. Това е предпоставката за безопасна работа и безпроблем- но боравене с уреда.

Ръководство за експлоатация

Мрежови кабел - не наранявайте или не разцепвайте, за да избегнете електрически удар!

1.2 Разяснения на условните обозначения и сигналните думи

⚠️ ОПАСНОСТ! Обозначава непосредственно опасна ситуация, която - ако не бъде избегната - може да има като последствие смърт или тежко нараняване.

⚠️ ПРЕДУПРЕЖДЕНИЕ! Обозначава потенциална опасна ситуация, която - ако не бъде избегната - би могла да доведе до смърт или тежко нараняване.

⚠️ ВНИМАНИЕ! Обозначава потенциално опасна ситуация, която - ако не бъде избегната - може да има като следствие леко или умерено нараняване.

ВНИМАНИЕ! Обозначава ситуация, която - ако не се избегне - може да предизвика материални щети.

i УКАЗАНИЕ Специални указания за по-добро разбиране и боравене.

2 ОПИСАНИЕ НА ПРОДУКТА

В това ръководство за работа са описани различни модели помпи. Идентифицирайте модела си по типовата табелка.

2.1 окомплектовка на доставката

Помпата се доставя с превключвател за налягане, манометър и захранващ кабел.

2.2 Преглед на продукта

№ Компонент

1 Връзка на входа на помпата / смука-телната линия на помпата

2 винт за пълнене

3 Връзка на изхода на помпата/напор-ния маркучопровод

4 корпус на двигателя

5 Крак на помпата

6 Резервоар за съхранение

7 манометър

8 изпускателен винт

9 захранващ кабел

10 Напорен маркучопровод (аксесоари)

11 Ђглов нипел (аксесоари)

12 Уплътнение (аксесоари)

13 Свързващ нипел (аксесоари)

14 Уплътнение (аксесоари)

15 Филтър (аксесоари)

16 Смукателна линия (аксесоари)

2.3 Функция

Уредът се използва за водоснабдяване в къщата и около нея. След въвеждане в експлоа-

тация уредът включва и изключва помпата в зависимост от налягането. Помпата засмуква вода чрез смукателната линия и я подава към резервоара за съхранение. Когато резерво-арът за съхранение се напълни, помпата от- ново се изключва. Когато водата се изчерпи, помпата се включва отново автоматично и доставя водата до точката на изчерпване. След това резервоарът за съхранение се пъл- ни отново.

2.4 INOX

Помпите с обозначение "INOX" се доставят в оборудване от неръждаема стомана. Това не се отразява на дизайна и функциите.

2.5 Защитно и предпазно устройство

Термозащитен прекъсвач

Помпата е оборудвана с термозащитен превключвател, който изключва двигателя при прегряване. След фаза на охлаждане от ок. 15 - 20 минути помпата автоматично се включва отново.

Помпата е оборудвана със сензор за налягане. Чрез този сензор помпата се изключва и включва автоматично при достигане на зададеното налягане.

Зададено налягане: вижте техническите данни.

2.7 Употреба по предназначение

Помпата е предназначена за лична употреба в дома и градината. Тя може да се експлоатира само в допустимите граници на използване, съгласно техническите данни.

Помпата е подходяща за:

■ Напояване на градината и района на имота
■ Водоснабдяване в къщата
■ Увеличаване на налягането на водоснабдяването.

УКАЗАНИЕ При увеличаване на налягането на водоснабдяването трябва да се спазват местните предписания. Можете да получите информация от ваши санитарен специалист.

Помпата е подходяща само за транспортира- не на следните течности:

■ Чиста вода, дъждовна вода

Друга употреба, излизаща извън тези рамки, се счита за употреба не по предназначение.

2.8 Възможна неправилна употреба

Помпата не бива да се използва в непрекъснат режим. Тя не е подходяща за транспортиране на:

■ питейна вода
солена вода
хранителни продукти
■ замърсена вода със съдържание на хартия и текстил
■ агресивни флуиди, химикали
■ разяждащи, запалими, взривоопасни или отделящи газ течности
■ течности, които са по-топли от 35 °C
вода, съдържаща пясък и абразивни вещества.

⚠️ ОПАСНОСТ! Опасност от допир на елементи под електрическо напрежение! Дефект в помпата или удължителния кабел може да доведе до сериозни наранявания!

Незабавно изключете щепсела от електрическата мрежа.
Свържете уреда чрез прекъсвач за оста- тъчен ток с номинален остатъчен ток < 30 мА.

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасност от нара- няване. Дефектните и изключени устройства за безопасност и защита могат да доведат до сериозни наранявания.

Ремонтирайте дефектните предпазни и защитни устройства.
Никога не премахвайте защитните и пред- пазните устройства.

⚠️ ВНИМАНИЕ! Опасност от нараняване с гореща вода Ако помпата работи при затворена страна на налягането за по-дълъг период от време (> 10 мин.), водата в помпата може да се нагрее значително и да излезе неконтролируемо!

Изключете помпата от електрическата мрежа и оставете помпата и водата да се охладят.
■ Проверете нивото на водата откъм смука- телната страна.
■ Проверете херметичността на маркучите.
■ Проверете монтажа на смукателната ли- ния и напорния маркучопровод.
■ Не пускайте помпата отново в експлоатация, докато не бъдат отстранени всички неизправности!

3.1 Общи указания за безопасност

Този уред може да бъде употребяван от деца на възраст над 8 год. и освен това от лица с ограничени физически, сензорни или умствени способности, или с липса на опит и познание, само ако те бъдат надзиравани и контролирани или бъдат инструктирани относно безопасната употреба на този уред и разбират произтичащите от това опасности. Децата не трябва да играят с машината. Почистването и поддръжката от страна на потребителя не трябва да бъдат изпълнявани от деца без надзор.
■ Лица с много големи и комплексни ограничения могат да имат потребности, надхвърлящи обхвата на тук описаните указания.
Никога не повдигайте, не транспортирайте и не закрепвайте помпата за захранващия кабел. Не използвайте захранващия кабел, за да дръпнете щепсела от контакта.
Своеволни модификации или преустройства на помпата са забранени. Поправките могат да се извършват само от нашия отдел за обслужване на клиенти.
■ При работа по уреда изключете щепсела. Пазете щепсела на захранвашата мрежа от влага.
Помпата и удължителният кабел да се използват само в технически изправно състояние. Повредените уреди не трябва да се експлоатират.

Спазвайте безопасно разстояние до животни или изключете помпата, когато се приближавате до животни.

Ако в басейна или градинското езеро има хора, помпата не трябва да се задейства.
Напрежението на електрическата мрежа в къщата трябва да отговаря на указанията за напрежение в техническите данни, не използвайте друго захранващо напрежение.
Уредът може да се използва само в електрическа инсталация в съответствие с DIN/VDE 0100, части 737, 738 и 702. За защита на предпазителя трябва да се монтира прекъсвач 10 А.
Използвайте само удължителни кабели, предназначени за употреба на открито - минимально сечение 3 x 1,5 мм² с качество H07RN-F съгласно DIN 57282/57245 със защитен от пръски щепсел. Винаги развивайте напълно кабелните барабани.
■ Преди всяко въвеждане в експлоатация проверявайте състоянието на удължаващия кабел.

4 МОНТАЖ

4.1 Разполагане на помпата

1. Подгответе равно и стабилно местоположение.
2. Монтирайте помпата хоризонтално и така, че да е защитена от наводняване.
   ■ Помпата трябва да бъде защитена от дъжд и директна водна струя.

УКАЗАНИЕ В ежедневната работа (автоматичен режим) чрез подходящи мерки предотвратете възникването на последващи щети при наводняване, поради възникване на неизправности по помпата.

4.2 Свързване на смукателната линия

i УКАЗАНИЕ Препоръчваме да се монти- рат гъвкави тръби на входа на помпата. По то- зи начин върху помпата не може да се упраж- нява механичен натиск или теглене.

1. Изберете дължината на смукателната линия така, че помпата да не може да работи на сухо. Смукателната линия винаги трябва да бъде на поне 30 см под повърхността на водата.

2. Свържете смукателната линия. Осигурете плътна връзка, без да повреждате резбата.

3. Винаги поставяйте смукателната линия нагоре.

i УКАЗАНИЕ Ако височината на засмукване е повече от 4 м, трябва да се монтира засмукващ маркуч с диаметър, по-голям от 1". Препоръчваме ви да използвате комплект за засмукване на AL-KO със засмукващ маркуч, засмукващ филтър и ограничител на обратния поток. Свържете се с вашия търговец.

4.3 Монтиране на напорния маркучопровод (2)

1. Завинтете свързващия нипел (13) с уплътнението (14) в изхода на помпата (3).
2. Завинтете ъгловия нипел (11) с уплътнение (12) върху свързващия нипел (13) и завъртете ъгловия нипел в желаната посока.
3. Свържете напорния маркучопровод (10) към ъгловия нипел (11).
4. Отворете всички затварящи приспособления в напорния маркучопровод (клапани, дюзи за пръскане, кран за вода).

5.1 Проверка на налягането на въздуха в резервоара за съхранение

ВНИМАНИЕ! Опасност от повреди на уреда! Помпата може да бъде пусната в експлоатация само при налягане на мембраната в резервоара за съхранение от 1,5 - 1,7 бара. Различното захранващо налягане на мембраната може да доведе до повреда на уреда.

■ Преди въвеждане в експлоатация проверете налягането на въздуха в клапана на гърба на резервоара за съхранение.

1. Отворете капака на гърба на резервоара за съхранение.
2. Проверете налягането на въздуха в клапана с въздушна помпа или с уред за напомпване на гуми с показание за налягането.
3. Ако е необходимо, коригирайте налягането на въздуха на 1,5 - 1,7 бара.
4. Затворете отново капака на гърба на ре- зервоара за съхранение.
5. Пуснете помпата в експлоатация.

5.2 Пълнене на помпата

ВНИМАНИЕ! Опасност от повреди на уреда! Работата на сухо унищожава помпата!

■ Преди всяко въвеждане в експлоатация на помпата трябва да се напълни с вода до преливника, за да може да засмуче веднага.

1. Отворете винта за пълнене (2) с помощта на ключа за филтъра (19/A). (Не при INOX)

2. Напълнете с вода през винта за пълнене, докато корпусът на помпата се напълни.

3. Завийте винта за пълнене. (Не при INOX)

6 УПРАВЛЕНИЕ

6.1 Включване на помпата

1. Отворете всички затварящи приспособления (клапан, дюза за пръскане, кран за вода), намиращи се в напорния маркучопровод (10).
2. Включете щепсела на свързващия кабел в контакта. Помпата започва да изпомпва.
3. Затворете затвора на напорния маркучо- провод, когато в изтичащата вода няма повече въздух.
   Помпата се изключва автоматично след натрупване на налягане и достигане на на- лягането на изключване.
   ■ Помпата е готова за работа.

6.2 Изключване на помпата

1. Изключете щепсела от контакта.
2. Затворете всички затварящи приспособления на напорния маркучопровод.

⚠️ ВНИМАНИЕ! Опасност от нараняване с гореща вода Ако помпата работи при затворена страна на налягането за по-дълъг период от време (> 10 мин.), водата в помпата може да се нагрее значително и да излезе неконтролируемо!

Изключете помпата от електрическата мрежа и оставете помпата и водата да се охладят.
■ Не пускайте помпата отново в експлоатация, докато не бъдат отстранени всички неизправности!

Опасността от нараняване с гореща вода може да възникне поради:

■ неправилен монтаж,
■ затворена страна на налягането,
липса на вода в смукателната линия или
■ дефектен превключвател за налягане.

Процедура

1. Изключете помпата от електрическата мрежа и оставете помпата и водата да се охладят.
2. Проверете помпата, инсталацията и нивото на водата.
3. Не пускайте помпата отново в експлоатация, докато не бъдат отстранени всички неизправности!

7.1 Проверка на налягането на въздуха в резервоара за съхранение

Я УКАЗАНИЕ Проверявайте редовно налягането на въздуха в резервоара за съхранение. То не трябва да пада под 1,5 бара (вж. раздел "Въвеждане в експлоатация: Проверка на налягането на въздуха в резервоара за съхранение").

1. Изключете помпата от електрическата мрежа и я обезопасете срещу повторно включване. Помпата спира автоматично.
2. Отворете наличните затварящи приспособления (клапан, дюза за пръскане, кран за вода) в напорния маркучопровод (10).
3. Източвайте водата, докато помпата се из- празни напълно.
4. Отворете капака на гърба на резервоара за съхранение.
5. Проверете налягането на въздуха в клапана с въздушна помпа или с уред за напомпане на гуми с показание за налягането. Коригирайте налягането на въздуха, ако е необходимо.
6. Затворете отново капака на гърба на ре- зервоара за съхранение.
7. Пуснете отново помпата в експлоатация.

7.2 Почистване на помпата

i YKAZAHIJE След изпомпване на вода от плувен басейн, съдържаща хлор или течности, които оставят остатъци, помпата трябва да се изплакне с чиста вода.

1. Изключете помпата от електрическата мрежа и я обезопасете срещу повторно включване. Помпата спира автоматично.
2. Изплакнете помпата с чиста вода.
3. Включете мрежовия щепсел в контакта.
4. Включете помпата с превключвателя за включване/изключване. Помпата се стартира автоматично.

7.3 Отстраняване на запушване

1. Изключете помпата от електрическата мрежа и я обезопасете срещу повторно включване.
2. Отстранете смукателната линия на входа на помпата.
3. Свържете напорния маркучопровод с во- допроводната тръба.
4. Пуснете вода през корпуса на помпата, докато запушването се разтвори.
5. Проверете дали помпата се върти свободно, като я включите за кратко.
6. Включете помпата отново в експлоатация по описания начин.

При работа с помпата съществува опасност от токов удар.

■ Преди всички дейности по отстраняване на неизправности изключете щепсела.
■ Повредите в електрическата система трябва да се отстранят от квалифициран електротехник.

i YKAZANIE B случай на неотстраними не-изправности, моля, свържете се с нашия отдел за обслужване на клиенти.

Неизправност Възможна причина отстраняване
Двигателят не работи. Работното колело е блокира-но.		Почистете помпата. Отвийте моторния вал на работното колело с помощта на отвертка.
		Термопрекъсвачът е изклю-чил.
		Няма електрическо напреже-ние.
Помпата работи, но не по-дава вода.		Нивото на водата е твърде ниско.
		Помпата засмуква въздух в смукателната линия.
		Помпата засмуква въздух. Проверете всички съединения и капака на филтъра за херметич-ност.
		Запушване на смукателната страна.
		Напорният маркучопровод е затворен.
		Помпата е работила на сухо. Напълнете корпуса на помпата с вода.
Помпата се включва и из-ключва твърде често.		Мембраната е повредена. Възложете подмяната на мембра-ната на сервиса на AL-KO.
		Ниско налягане на въздуха в резервоара за съхранение.
Помпата не се изключва при затворен напорен мар-кучопровод.	Помпата засмуква въздух, липсва вода в смукателната страна.	Изключете помпата и я оставете да изстине.
Твърде ниска скорост на доставка	Твърде малко вода в смука-телната страна.	Дроселирайте помпата, за да ре-гулирате скоростта на доставка.
	Диаметърът на маркуча е твърде малък.	Използвайте по-голям напорен маркучопровод.
	Запушване на смукателната страна.	Отстранете замърсяванията в зо-ната на засмукване. Сменете филтъра.
	Прекалено голяма височина на засмукване.	Проверете височината на засмук-ване, спазвайте максималната ви-сочина на засмукване - вижте тех-ническите данни.

9 СЪХРАНЕНИЕ

1. Изпразнете всмукателния (16) и напорния маркучопроводи (10).
2. Отвийте изпускателния винт (8) и оставете водата да изтече от помпата. Водата в резервоара за съхранение (6) се изтласква едновременно с това от въздушния силфон.
3. Завинтете обратно изпускателния винт (8) и съхранявайте помпата и принадлежностите на място, защитено от замръзване.

i УКАЗАНИЕ Ако има опасност от замръзване, системата трябва да се източи напълно и помпата да се съхранява на защитено от замръзване място.

10 ИЗХВЪРЛЯНЕ

Електрическите и електронните уреди не принадлежат към битовите отпадъци, а напротив налагат отделно събиране и изхвърляне!

Опаковката, уредът и принадлежностите са произведени от подлежащи на рециклиране материали и трябва да се изхвърлят в съответствие с това.

За въпроси относно гаранцията, ремонта или подмяната на части, моля, свържете се с най- близкия серверен център на AL-KO. Ще го от- криете в интернет на следния адрес: www.alko-garden.com/service-contacts

За повече информация относно резервни части посетете: www.alko-garden.com/spareparts

12 ГАРАНЦИЯ

Всякакви материални или производствени дефекти по уреда се отстраняват от нас през законовия давностен срок за претенции за недостатъци, по наш избор чрез ремонт или заместваща доставка. Давностният срок се определя съответно според законите на страната, където е продаден уредът.

Нашата гаранция важи само при:

Спазване на тази инструкция за експлоатация
■ Правилна употреба
Използване на оригинални резервни части

Гаранцията става невалидна при:

От гаранцията се изключват:

Щети по лаковото покритие, възникнали вследствие на нормално износване
Бързо износващи се части, които на картата с резервните части са означени с рамка xxxxxx (x)

Гаранционният период започва да тече след покупката от страна на първия краен потребител. Определяща е датата на документа за покупка. Моля, обърнете се с тази декларация и оригиналния документ за покупка към вашия търговски представител или най-близкия център за обслужване на клиенти. Законовите претенции за дефекти от страна на купувача към продавача остават непроменени от тази декларация.

С настоящото декларираме, че този продукт във формата, в която е предлаган на пазара, изпълнява изискванията на хармонизираните директиви на ЕС, стандартите за безопасност на ЕС и стандартите за специфичните продукти.

Продукт	производител	Пълномощник за документация-та
	AL-KO Geräte GmbH
сериен номер	Ichenhauser Str. 14	Ismail Kabasakal
G3043045	D-89359 Kötz	Ichenhauser Str. 14
		D-89359 Kötz
Тип	Директиви на ЕС	Приложени стандарти
HW 3000 (INOX)	2014/35/EC	EN 60335-1:2012
HW 3500 (INOX)	2014/30/EC	EN 60335-2-41:2012
HW 3300 INOX	2000/14/EO	EN 62233:2008
ниво на звукова мощност	2011/65/EC	EN 55014-1:2012
EN ISO 3744	2014/68/EC	EN 55014-2:2016
измерено/гарантирано	Оценка на съответствието	EN 61000-3-2:2014
HW 3000 (INOX): 74 / 76 dB(A)	2000/14/EO Приложение V	EN 61000-3-3:2014
HW 3500 (INOX): 76 / 77 dB(A)
HW 3300 INOX: 76 / 77 dB(A)	2015
	Нотифициран орган	Kötz, 2018-03-12
	Intertek Testing & Certification Ltd
	Milton Keynes 4 Davy Ave, Knowlhill, MK5 8NL	Daniel TrumppChief Technology Officer
	Milton KeynesUnited Kingdom
