BEDIENUNGSANLEITUNG HW 3500 AL-KO

Deckblatt BETRIEBSANLEITUNG HAUSWASSERWERK HW 3000 - 3500 (INOX) HW 3300 INOX 477032_h 01 | 2023

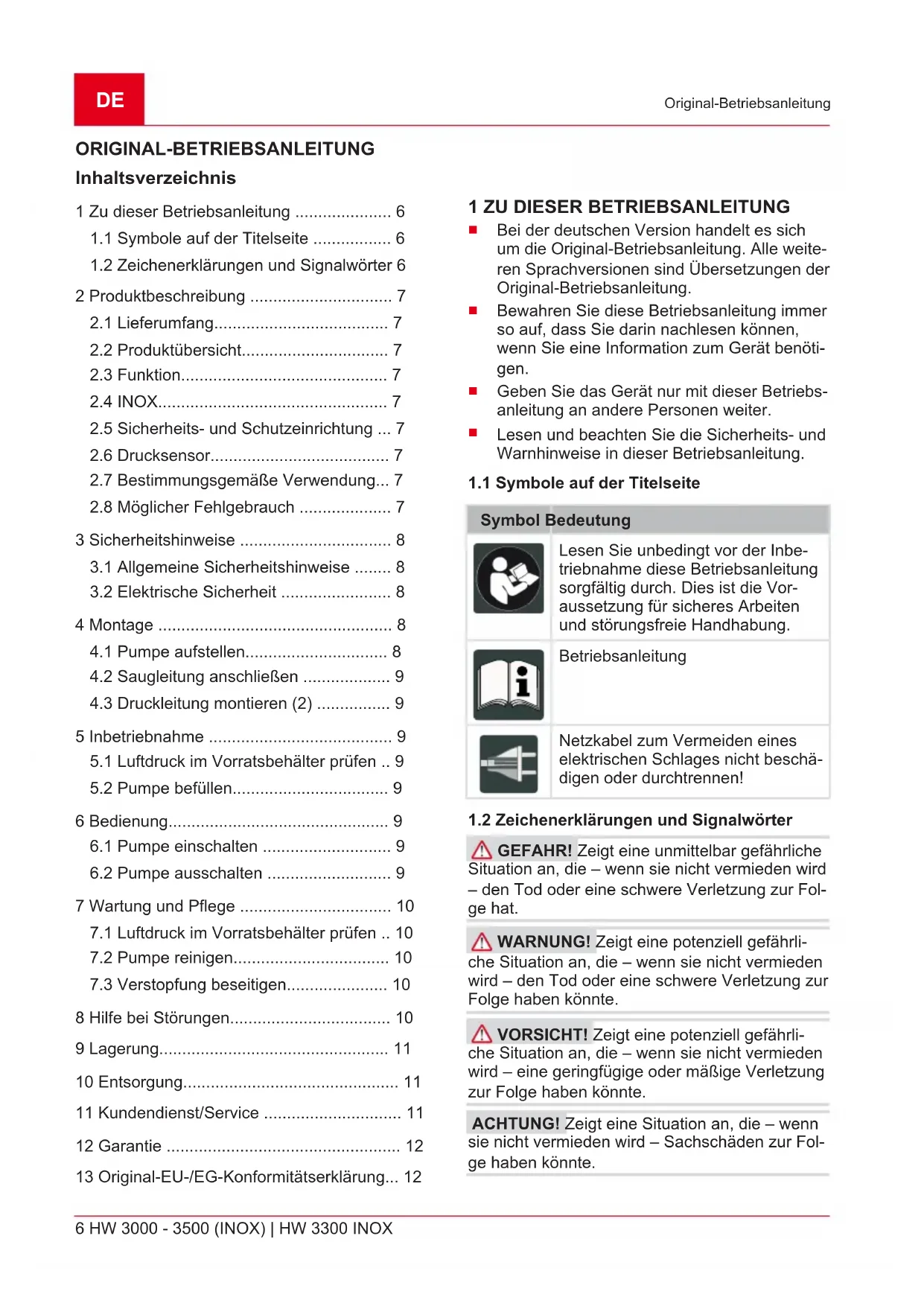

Original-Betriebsanleitung ORIGINAL-BETRIEBSANLEITUNG Inhaltsverzeichnis 1 Zu dieser Betriebsanleitung ..................... 6

1.1 Symbole auf der Titelseite ................. 6

1.2 Zeichenerklärungen und Signalwörter 6

2.5 Sicherheits- und Schutzeinrichtung ... 7

2.6 Drucksensor....................................... 7

2.7 Bestimmungsgemäße Verwendung... 7

2.8 Möglicher Fehlgebrauch .................... 7

3 Sicherheitshinweise ................................. 8

3.1 Allgemeine Sicherheitshinweise ........ 8

4.2 Saugleitung anschließen ................... 9

4.3 Druckleitung montieren (2) ................ 9

5 Inbetriebnahme ........................................ 9

5.1 Luftdruck im Vorratsbehälter prüfen .. 9

7 Wartung und Pflege ................................. 10

7.1 Luftdruck im Vorratsbehälter prüfen .. 10

7.2 Pumpe reinigen.................................. 10

7.3 Verstopfung beseitigen...................... 10

• 8 Hilfe bei Störungen p. 10
• 9 Lagerung p. 11
• 10 Entsorgung p. 11
• 11 Kundendienst/Service p. 11
• 12 Garantie p. 12
• 13 Original-EU-/EG-Konformitätserklärung p. 12

1 ZU DIESER BETRIEBSANLEITUNG

Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weite- ren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.

Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benöti- gen.

Geben Sie das Gerät nur mit dieser Betriebs- anleitung an andere Personen weiter.

Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.

1.1 Symbole auf der Titelseite

Symbol Bedeutung Lesen Sie unbedingt vor der Inbe- triebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Vor- aussetzung für sicheres Arbeiten und störungsfreie Handhabung. Betriebsanleitung Netzkabel zum Vermeiden eines elektrischen Schlages nicht beschä- digen oder durchtrennen!

1.2 Zeichenerklärungen und Signalwörter

GEFAHR! Zeigt eine unmittelbar gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Fol- ge hat. WARNUNG! Zeigt eine potenziell gefährli- che Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge haben könnte. VORSICHT! Zeigt eine potenziell gefährli- che Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte. ACHTUNG! Zeigt eine Situation an, die – wenn sie nicht vermieden wird – Sachschäden zur Fol- ge haben könnte.477032_h 7 Produktbeschreibung HINWEIS Spezielle Hinweise zur besseren Verständlichkeit und Handhabung. 2 PRODUKTBESCHREIBUNG In dieser Betriebsanleitung werden verschiedene Modelle von Pumpen beschrieben. Identifizieren Sie Ihr Modell anhand des Typenschilds.

Die Pumpe wird mit Druckschalter, Manometer und Netzkabel ausgeliefert.

2.2 Produktübersicht

Nr. Bauteil 1 Pumpeneingang/Saugleitungsanschluss 2 Einfüllschraube 3 Pumpenausgang/Druckleitungsan- schluss 4 Motorgehäuse 5 Pumpenfuß 6 Vorratsbehälter 7 Manometer 8 Ablassschraube 9 Netzkabel 10 Druckleitung (Zubehör) 11 Winkelnippel (Zubehör) 12 Dichtung (Zubehör) 13 Verbindungsnippel (Zubehör) 14 Dichtung (Zubehör) 15 Filter (Zubehör) 16 Saugleitung (Zubehör)

Das Gerät wird für die Wasserversorgung im und am Haus eingesetzt. Nach der Inbetriebnahme schaltet das Gerät druckabhängig die Pumpe ein und aus. Die Pumpe saugt Wasser über die Saugleitung an und fördert es in den Vorratsbe- hälter. Ist der Vorratsbehälter gefüllt, schaltet die Pumpe wieder ab. Wird Wasser entnommen, schaltet die Pumpe automatisch wieder ein und fördert das Wasser zur Entnahmestelle. Anschlie- ßend wird der Vorratsbehälter wieder gefüllt.

Pumpen mit der Bezeichnung "INOX" werden in rostfreier Edelstahlausstattung ausgeliefert. Auf- bauweise und Funktion werden hiervon nicht be- rührt.

2.5 Sicherheits- und Schutzeinrichtung

Thermoschutzschalter Die Pumpe ist mit einem Thermoschutzschalter ausgestattet, der den Motor bei Überhitzung ab- schaltet. Nach einer Abkühlphase von ca. 15 - 20 Minuten schaltet die Pumpe selbsttätig wieder ein.

Die Pumpe ist mit einem Drucksensor ausgestat- tet. Über diesen Sensor wird die Pumpe automa- tisch bei Erreichen des eingestellten Drucks aus- und eingeschaltet.

Eingestellter Druck: siehe technische Daten.

2.7 Bestimmungsgemäße Verwendung

Die Pumpe ist für die private Nutzung in Haus und Garten bestimmt. Sie darf nur im Rahmen der Einsatzgrenzen gemäß den technischen Da- ten betrieben werden. Die Pumpe eignet sich für:

Bewässerung der Garten- und Grundstücks- fläche

Wasserversorgung im Haus

Druckerhöhung der Wasserversorgung. HINWEIS Bei der Druckerhöhung der Was- serversorgung sind die örtlichen Vorschriften zu beachten. Auskünfte erhalten Sie von Ihrem Sa- nitärfachmann. Die Pumpe ist ausschließlich zum Fördern von folgenden Flüssigkeiten geeignet:

Klarwasser, Regenwasser Eine andere oder darüber hinausgehende Ver- wendung gilt als nicht bestimmungsgemäß.

2.8 Möglicher Fehlgebrauch

Die Pumpe darf nicht im Dauerbetrieb eingesetzt werden. Es ist nicht geeignet zur Förderung von:

Schmutzwasser mit Papier- und Textilanteil

ätzenden, brennbaren, explosiven oder ga- senden Flüssigkeiten

Flüssigkeiten, die wärmer als 35 °C sindDE

sandhaltigem Wasser und schmirgelnden Flüssigkeiten. 3 SICHERHEITSHINWEISE GEFAHR! Gefahr beim Berühren span- nungsführender Teile! Ein Defekt an der Pum- pe oder am Verlängerungskabel kann zu schwe- ren Verletzungen führen!

Trennen Sie den Stecker sofort vom Netz.

Schließen Sie das Gerät über einen FI- Schutzschalter mit einem Nennfehlerstrom <30mA an. WARNUNG! Verletzungsgefahr. Defekte und außer Kraft gesetzte Sicherheits- und Schutzeinrichtungen können zu schweren Verlet- zungen führen.

Lassen Sie defekte Sicherheits- und Schutz- einrichtungen reparieren.

Setzen Sie Sicherheits- und Schutzein- richtungen nie außer Kraft. VORSICHT! Verletzungsgefahr durch hei- ßes Wasser Bei längerem Betrieb gegen die ge- schlossene Druckseite (>10min) kann sich das Wasser in der Pumpe stark erhitzen und unkont- rolliert austreten!

Trennen Sie die Pumpe vom Netz und lassen Sie Pumpe und Wasser abkühlen.

Prüfen Sie den Wasserstand saugseitig.

Prüfen Sie die Dichtheit der Leitungen.

Prüfen Sie die Installation der Saug- und Druckleitung.

Nehmen Sie die Pumpe erst nach Beheben aller Mängel wieder in Betrieb!

3.1 Allgemeine Sicherheitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verrin- gerten physischen, sensorischen oder men- talen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren ver- stehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dür- fen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Personen mit sehr starken und komplexen Einschränkungen können Bedürfnisse über die hier beschriebenen Anweisungen hinaus haben.

Die Pumpe nie am Netzkabel hochheben, transportieren oder befestigen. Das Netzka- bel nicht dazu benutzen, um den Netzstecker aus der Steckdose zu ziehen.

Eigenmächtige Veränderungen oder Umbau- ten an der Pumpe sind verboten. Reparatu- ren dürfen nur durch unseren Kundendienst durchgeführt werden.

Bei Arbeiten am Gerät den Netzstecker ziehen. Den Netzstecker vor Feuchtigkeit schützen.

Pumpe und Verlängerungskabel nur in tech- nisch einwandfreiem Zustand benutzen. Be- schädigte Geräte dürfen nicht betrieben wer- den.

Halten Sie einen Sicherheitsabstand zu Tie- ren ein, bzw. schalten Sie die Pumpe aus, wenn sich Tiere nähern.

3.2 Elektrische Sicherheit

Wenn sich Personen im Schwimmbecken oder Gartenteich befinden, darf die Pumpe nicht betrieben werden.

Die Haus-Netzspannung muss mit den Anga- ben zur Netzspannung in den Technischen Daten übereinstimmen, keine andere Versor- gungsspannung verwenden.

Das Gerät darf nur an einer elektrischen Ein- richtung gemäß DIN/VDE 0100, Teil 737, 738 und 702 betrieben werden. Zur Absicherung muss ein Leitungs-Schutzschalter 10A ins- talliert werden.

Nur Verlängerungskabel verwenden, die für den Gebrauch im Freien vorgesehen sind - Mindestquerschnitt 3x1,5mm

der Qualität H07RN-F nach DIN 57282/57245 mit spritzwassergeschützter Steckvorrichtung. Kabeltrommeln immer vollständig abrollen.

Kontrollieren Sie vor jeder Inbetriebnahme den Zustand Ihres Verlängerungskabels. 4 MONTAGE

4.1 Pumpe aufstellen

1. Ebenen und festen Standort vorbereiten.

2. Pumpe waagerecht und überflutungssicher

Die Pumpe muss vor Regen und direktem Wasserstrahl geschützt sein. HINWEIS Im täglichen Betrieb (Automatik- betrieb) müssen Sie durch geeignete Maßnah- men ausschließen, dass bei Störungen an der Pumpe Folgeschäden durch die Überflutung von Räumen entstehen.477032_h 9 Inbetriebnahme

4.2 Saugleitung anschließen

HINWEIS Wir empfehlen den Einbau flexib- ler Leitungen am Pumpeneingang. So kann kein mechanischer Druck oder Zug auf die Pumpe ausgeübt werden.

1. Länge der Saugleitung so auswählen, dass

die Pumpe nicht trockenlaufen kann. Die Saugleitung muss sich immer mindestens 30cm unter der Wasseroberfläche befinden.

2. Saugleitung anschließen. Auf dichten An-

schluss achten, ohne das Gewinde zu be- schädigen.

3. Saugleitung stets steigend verlegen.

HINWEIS Beträgt die Ansaughöhe mehr als 4m, muss ein Saugschlauch mit einem Durch- messer größer 1“ montiert werden. Wir empfeh- len das Verwenden einer AL-KO Sauggarnitur mit Saugschlauch, Saugkorb und Rückflussstop. Fra- gen Sie Ihren Fachhändler.

4.3 Druckleitung montieren (2)

1. Verbindungsnippel (13) mit der Dichtung (14)

in den Pumpenausgang (3) schrauben.

2. Winkelnippel (11) mit Dichtung (12) auf den

Verbindungsnippel (13) schrauben und den Winkelnippel in die gewünschte Richtung drehen.

3. Druckleitung (10) am Winkelnippel (11) be-

4. Alle in der Druckleitung vorhandenen Ver-

schlüsse (Ventile, Spritzdüsen, Wasserhahn) öffnen. 5 INBETRIEBNAHME

5.1 Luftdruck im Vorratsbehälter prüfen

ACHTUNG! Gefahr von Geräteschäden! Die Pumpe darf nur mit einem Membranvorratsdruck von 1,5-1,7bar im Vorratsbehälter in Betrieb ge- nommen werden. Ein anderer Membranvorrats- druck kann zu Geräteschäden führen.

Prüfen Sie vor der Inbetriebnahme den Luft- druck am Ventil an der Rückseite des Vor- ratsbehälters.

1. Abdeckung an der Rückseite des Vorratsbe-

2. Luftdruck am Ventil mit einer Luftpumpe oder

einem Reifenfüller mit Druckanzeige prüfen.

3. Luftdruck gegebenenfalls auf 1,5 - 1,7 bar

4. Abdeckung an der Rückseite des Vorratsbe-

hälters wieder schließen.

5. Pumpe in Betrieb nehmen.

ACHTUNG! Gefahr von Geräteschäden! Tro- ckenlauf zerstört die Pumpe!

Die Pumpe muss vor jeder Inbetriebnahme bis zum Überlauf mit Wasser gefüllt sein, da- mit sie sofort ansaugen kann.

1. Einfüllschraube (2) mit Filterschlüssel (19/A)

öffnen. (Nicht bei INOX)

2. Über die Einfüllschraube Wasser einfüllen,

bis das Pumpengehäuse voll ist.

Einfüllschraube einschrauben. (Nicht bei INOX) 6 BEDIENUNG

6.1 Pumpe einschalten

1. Alle in der Druckleitung (10) vorhandenen

Verschlüsse (Ventil, Spritzdüse, Wasser- hahn) öffnen.

2. Netzstecker des Anschlusskabels in die

Steckdose stecken. Die Pumpe beginnt zu fördern.

3. Verschluss in der Druckleitung schließen,

wenn sich im austretenden Wasser keine Luft mehr befindet.

Die Pumpe schaltet nach Druckaufbau und Erreichen des Abschaltdrucks automatisch ab.

Die Pumpe ist betriebsbereit.

6.2 Pumpe ausschalten

1. Netzstecker aus der Steckdose ziehen.

2. Alle in der Druckleitung vorhandenen Ver-

schlüsse schließen. VORSICHT! Verletzungsgefahr durch hei- ßes Wasser Bei längerem Betrieb gegen die ge- schlossene Druckseite (>10min) kann sich das Wasser in der Pumpe stark erhitzen und unkont- rolliert austreten!

Trennen Sie die Pumpe vom Netz und lassen Sie Pumpe und Wasser abkühlen.

Nehmen Sie die Pumpe erst nach Beheben aller Mängel wieder in Betrieb! Die Verletzungsgefahr durch heißes Wasser kann bei:

unsachgemäßer Installation,

geschlossener Druckseite,

Wassermangel in der Saugleitung oder

defektem Druckschalter entstehen.DE

10 HW 3000 - 3500 (INOX) | HW 3300 INOX

Wartung und Pflege Vorgehen

1. Pumpe vom Netz trennen und Pumpe und

Wasser abkühlen lassen.

2. Pumpe, Installation und Wasserstand prüfen.

3. Pumpe erst nach Beheben aller Mängel wie-

der in Betrieb nehmen!

7 WARTUNG UND PFLEGE

7.1 Luftdruck im Vorratsbehälter prüfen

HINWEIS Prüfen Sie den Luftdruck im Vor- ratsbehälter regelmäßig. Er darf 1,5bar nicht un- terschreiten (siehe Abschnitt „Inbetriebnahme: Luftdruck im Vorratsbehälter prüfen“).

1. Pumpe vom Netz trennen und gegen Wieder-

einschalten sichern. Die Pumpe stoppt auto- matisch.

2. In der Druckleitung (10) vorhandenen Ver-

schluss (Ventil, Spritzdüse, Wasserhahn) öff- nen.

3. Wasser ablassen, bis die Pumpe vollständig

4. Abdeckung an der Rückseite des Vorratsbe-

5. Luftdruck am Ventil mit einer Luftpumpe oder

einem Reifenfüller mit Druckanzeige prüfen. Luftdruck gegebenenfalls korrigieren.

6. Abdeckung an der Rückseite des Vorratsbe-

hälters wieder schließen.

7. Pumpe wieder in Betrieb nehmen.

HINWEIS Nach Förderung von chlorhalti- gem Schwimmbadwasser oder Flüssigkeiten, die Rückstände hinterlassen, muss die Pumpe mit klarem Wasser gespült werden.

1. Pumpe vom Netz trennen und es gegen Wie-

dereinschalten sichern. Die Pumpe stoppt automatisch.

2. Pumpe mit klarem Wasser spülen.

3. Netzstecker in die Steckdose stecken.

4. Pumpe mit dem Ein- / Ausschalter einschal-

ten. Die Pumpe startet automatisch.

7.3 Verstopfung beseitigen

1. Pumpe vom Netz trennen und gegen Wieder-

einschalten sichern.

2. Saugleitung am Pumpeneingang entfernen.

3. Druckleitung an die Wasserleitung anschlie-

4. Wasser durch das Pumpengehäuse laufen

lassen, bis sich die Verstopfung auflöst.

5. Durch kurzes Einschalten prüfen, ob die

6. Pumpe wie beschrieben wieder in Betrieb

8 HILFE BEI STÖRUNGEN

GEFAHR! Gefahr von Stromschlag! Bei Arbeiten an der Pumpe besteht die Gefahr, einen elektrischen Stromschlag zu bekommen.

Vor allen Arbeiten zur Störungsbeseitigung den Netzstecker ziehen.

Fehler in der elektrischen Anlage durch eine Elektrofachkraft beseitigen lassen. HINWEIS Bei nicht behebbaren Störungen wenden Sie sich bitte an unseren zuständigen Kundendienst. Störung Mögliche Ursache Abhilfe Motor läuft nicht. Laufrad blockiert. Pumpe reinigen. Motorwelle des Laufrads mit Schraubendreher los- drehen. Thermoschalter hat abgeschal- tet. Wasserstand auf Saugseite prüfen. Förderflüssigkeit abkühlen lassen. Pumpe Instandsetzen oder austau- schen. Keine Netzspannung vorhan- den. Sicherungen prüfen, Stromversor- gung von Elektrofachkraft prüfen lassen.477032_h 11 Lagerung Störung Mögliche Ursache Abhilfe Pumpe läuft, aber fördert nicht. Wasserstand zu niedrig. Saugleitung tiefer eintauchen. Pumpe saugt Luft in der Saugleitung. Alle Verbindungen der Saugleitung auf Dichtheit prüfen. Dichtring austauschen. Pumpe saugt Luft. Alle Anschlussverbindungen und den Filterdeckel auf Dichtheit prüfen. Saugseitige Verstopfung. Schmutz im Ansaugbereich entfer- nen. Druckleitung geschlossen. Druckleitung öffnen. Pumpe ist trocken gelaufen. Pumpengehäuse mit Wasser befül- len. Pumpe schaltet zu oft ein und aus. Membrane ist beschädigt. Membrane durch AL-KO Service austauschen lassen. Geringer Luftdruck im Vorrats- behälter. Luft im Vorratsbehälter nachfüllen. (Membranvordruck auf 1,5 bar ein- stellen). Pumpe schaltet bei ge- schlossener Druckleitung nicht aus. Pumpe saugt Luft, Wasser- mangel saugseitig. Pumpe ausschalten und abkühlen lassen. Fördermenge zu gering Saugseitig zu geringe Wasser- menge. Drosseln der Pumpe, um die Förder- menge anzupassen. Schlauchdurchmesser zu klein. Größere Druckleitung verwenden. Saugseitige Verstopfung. Schmutz im Ansaugbereich entfer- nen. Filter austauschen. Saughöhe zu groß. Saughöhe prüfen, max. Saughöhe beachten - siehe technische Daten. 9 LAGERUNG

1. Saug- (16) und Druckleitung (10) entleeren.

2. Ablassschraube (8) herausschrauben und

das Wasser aus der Pumpe auslaufen las- sen. Das Wasser im Vorratsbehälter (6) wird gleichzeitig vom Luftbalg herausgenommen.

3. Ablassschraube (8) wieder einschrauben und

Pumpe und Zubehör frostfrei lagern. HINWEIS Bei Frostgefahr muss das System vollständig entleert und die Pumpe an einem frostsicheren Ort gelagert werden. 10 ENTSORGUNG Elektro- und Elektronikaltgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen! Verpackung, Gerät und Zubehör sind aus recy- clingfähigen Materialien hergestellt und entspre- chend zu entsorgen. 11 KUNDENDIENST/SERVICE Bei Fragen zu Garantie, Reparatur oder Ersatz- teilen wenden Sie sich bitte an Ihre nächstgele- gene AL-KOServicestelle. Diese finden Sie im Internet unter folgender Adresse: www.alko-garden.com/service-contacts Weitere Informationen zu Ersatzteilen finden Sie unter: www.alko-garden.com/sparepartsDE

12 HW 3000 - 3500 (INOX) | HW 3300 INOX

Garantie 12 GARANTIE Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh- rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei:

Beachten dieser Betriebsanleitung

Sachgemäßer Behandlung

Verwenden von Original-Ersatzteilen Die Garantie erlischt bei:

Eigenmächtigen Reparaturversuchen

Eigenmächtigen technischen Veränderungen

Nicht bestimmungsgemäßer Verwendung Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind

Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxxxxx (x) gekennzeichnet sind Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

13 ORIGINAL-EU-/EG-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass dieses Produkt in der auf dem Markt vertriebenen Form die Anforderungen der harmonisierten EU-Richtlinien, der EU-Sicherheitsstandards und die produktspezifischen Stan- dards erfüllt. Produkt Hauswasserwerk Seriennummer G3043045 Hersteller AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Dokumentations-Bevollmächtigter Ismail Kabasakal Ichenhauser Str. 14 D-89359 Kötz Typ HW 3000 (INOX) HW 3500 (INOX) HW 3300 INOX Schallleistungspegel EN ISO 3744 gemessen / garantiert HW 3000 (INOX): 74 / 76 dB(A) HW 3500 (INOX): 76 / 77 dB(A) HW 3300 INOX: 76 / 77 dB(A) EU-Richtlinien 2014/35/EU 2014/30/EU 2000/14/EG 2011/65/EU 2014/68/EU Konformitätsbewertung 2000/14/EG Anhang V
