NAVODILA ZA UPORABO HW 3500 AL-KO

7.2 Čiščenje črpalke ................................ 54

Nemška različica je izvirnik navodil za upora- bo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo.

Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.

Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.

NEVARNOST! Označuje neposredno ne- varno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe. OPOZORILO! Označuje možno nevarno si- tuacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe. PREVIDNO! Označuje možno nevarno situ- acijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe. POZOR! Označuje situacijo, ki lahko ob neupo- števanju opozorila povzroči materialno škodo. NAPOTEK Posebni napotki za boljše razu- mevanje in ravnanje.477032_h 51 Opis izdelka 2 OPIS IZDELKA V teh navodilih za uporabo so opisani različni modeli črpalk. Svoj model preverite s pomočjo tipske tablice.

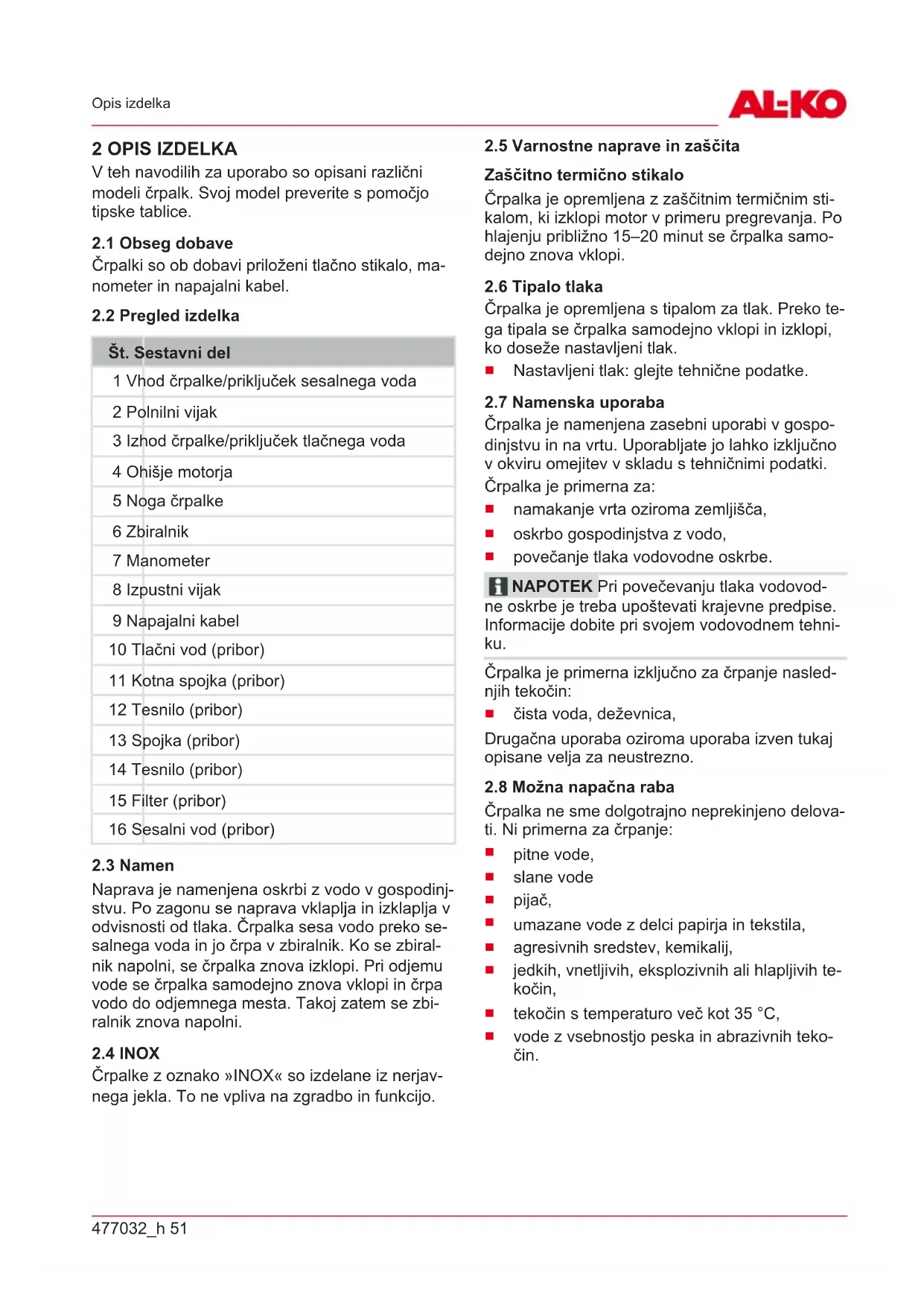

Št. Sestavni del 1 Vhod črpalke/priključek sesalnega voda 2 Polnilni vijak 3 Izhod črpalke/priključek tlačnega voda 4 Ohišje motorja 5 Noga črpalke 6 Zbiralnik 7 Manometer 8 Izpustni vijak 9 Napajalni kabel 10 Tlačni vod (pribor) 11 Kotna spojka (pribor) 12 Tesnilo (pribor) 13 Spojka (pribor) 14 Tesnilo (pribor) 15 Filter (pribor) 16 Sesalni vod (pribor)

Naprava je namenjena oskrbi z vodo v gospodinj- stvu. Po zagonu se naprava vklaplja in izklaplja v odvisnosti od tlaka. Črpalka sesa vodo preko se- salnega voda in jo črpa v zbiralnik. Ko se zbiral- nik napolni, se črpalka znova izklopi. Pri odjemu vode se črpalka samodejno znova vklopi in črpa vodo do odjemnega mesta. Takoj zatem se zbi- ralnik znova napolni.

Črpalke z oznako »INOX« so izdelane iz nerjav- nega jekla. To ne vpliva na zgradbo in funkcijo.

2.5 Varnostne naprave in zaščita

Zaščitno termično stikalo Črpalka je opremljena z zaščitnim termičnim sti- kalom, ki izklopi motor v primeru pregrevanja. Po hlajenju približno 15–20 minut se črpalka samo- dejno znova vklopi.

Črpalka je opremljena s tipalom za tlak. Preko te- ga tipala se črpalka samodejno vklopi in izklopi, ko doseže nastavljeni tlak.

Nastavljeni tlak: glejte tehnične podatke.

2.7 Namenska uporaba

Črpalka je namenjena zasebni uporabi v gospo- dinjstvu in na vrtu. Uporabljate jo lahko izključno v okviru omejitev v skladu s tehničnimi podatki. Črpalka je primerna za:

namakanje vrta oziroma zemljišča,

povečanje tlaka vodovodne oskrbe. NAPOTEK Pri povečevanju tlaka vodovod- ne oskrbe je treba upoštevati krajevne predpise. Informacije dobite pri svojem vodovodnem tehni- ku. Črpalka je primerna izključno za črpanje nasled- njih tekočin:

čista voda, deževnica, Drugačna uporaba oziroma uporaba izven tukaj opisane velja za neustrezno.

2.8 Možna napačna raba

agresivnih sredstev, kemikalij,

tekočin s temperaturo več kot 35 °C,

vode z vsebnostjo peska in abrazivnih teko- čin.SI

52 HW 3000 - 3500 (INOX) | HW 3300 INOX

Varnostni napotki 3 VARNOSTNI NAPOTKI NEVARNOST! Nevarnost pri dotikanju delov pod napetostjo! Okvara črpalke ali podalj- ševalnega kabla lahko povzroči hude telesne po- škodbe!

Napravo priključite preko zaščitnega FI-stika- la z nazivnim okvarnim tokom <30mA. OPOZORILO! Nevarnost telesnih po- škodb. Okvarjene in izklopljene varnostne in za- ščitne naprave lahko povzročijo hude telesne po- škodbe.

Okvarjene varnostne in zaščitne naprave od- dajte v popravilo.

Varnostnih naprav in zaščite nikoli ne izkla- pljajte. PREVIDNO! Nevarnost telesnih poškodb zaradi vroče vode Pri daljšem delovanju z zapr- to tlačno stranjo (>10min) se lahko voda v črpal- ki močno segreje in začne nenadzorovano izteka- ti!

Črpalko znova zaženite šele, ko odpravite vse napake!

3.1 Splošno varnostni napotki

To napravo lahko otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, čutilnimi in duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja uporabljajo samo pod nad- zorom ali če so poučeni o varni uporabi naprav in s tem povezanih nevarnostih. Otro- ci se ne smejo igrati z napravo. Otroci ne smejo brez nadzora izvajati čiščenja in upo- rabniškega vzdrževanja.

Črpalke nikoli ne dvigujte, ne prenašajte in ne pritrjujte s pomočjo omrežnega kabla. Omre- žnega kabla nikoli ne uporabljajte za to, da izvlečete omrežni vtič iz vtičnice.

Samovoljno spreminjanje in predelovanje čr- palke je prepovedano. Popravila lahko izvaja- jo samo naše servisne delavnice.

Pri delih na napravi izvlecite omrežni vtič. Za- ščitite omrežni vtič pred vlago.

Črpalko in podaljšek uporabljajte samo v teh- nično brezhibnem stanju. Poškodovanih naprav ne smete uporabljati.

Ohranite varno razdaljo do živali ali izklopite črpalko, ko se živali približujejo.

3.2 Električna varnost

Črpalke ni dovoljeno uporabljati, če se v ba- zenu ali ribniku nahajajo osebe.

Hišna omrežna napetost mora ustrezati po- datkom o omrežni napetosti v tehničnih po- datkih; ne uporabljajte drugačnega napaja- nja.

Napravo lahko uporabljate samo z električno opremo v skladu s standardom DIN/VDE 0100, del 737, 738 in 702. Za zaščito je treba namestiti inštalacijski odklopnik z močjo 10A.

Uporabljajte samo podaljševalni kabel, ki je predviden za uporabo na prostem – presek najmanj 3x1,5mm

, kakovost H07RN-F v skladu z DIN 57282/57245, z vtično napravo, zaščiteno pred pršenjem vode. Kabel vedno odvijte v celoti s kabelskega bobna.

4.1 Postavitev črpalke

1. Pripravite ravno in trdno mesto postavitve.

2. Črpalko postavite vodoravno in zaščiteno

Črpalka mora biti zaščitena pred dežjem in neposrednim vodnim curkom. NAPOTEK Pri dnevnem delovanju (samo- dejno delovanje) morate z ustreznimi ukrepi pre- prečiti posledice zaradi poplavljanja prostora v primeru okvare črpalke.

4.2 Priklop sesalnega voda

NAPOTEK Priporočamo vgradnjo gibljive cevi na vhod črpalke. Na ta način mehanski pri- tisk ali vlek ne bo vplival na črpalko.

1. Dolžino sesalnega voda izberite tako, da se

4. Odprite vse obstoječe priključke v tlačnem

POZOR! Nevarnost poškodb naprave! Črpal- ka se sme zagnati samo pri membranskem tlaku zbiralnika od 1,5 do 1,7 bara. Drugačen mem- branski tlak lahko povzroči poškodbe naprave.

zračne črpalke ali tlačilke s prikazom tlaka.

5. Zaženite črpalko.

5.2 Polnjenje črpalke

POZOR! Nevarnost poškodb naprave! Suhi tek povzroča okvare črpalke!

Črpalko morate pred zagonom napolniti z vo- do do roba, da lahko takoj začne črpati.

1. S ključem za filter (19/A) odvijte polnilni vijak

(2). (Ne velja za INOX)

2. S pomočjo polnilnega vijaka napolnite črpal-

ko z vodo, tako da bo ohišje polno.

3. Privijte polnilni vijak. (Ne velja za INOX)

1. Odprite vse obstoječe priključke v tlačnem

vodu (10) (ventil, brizgalno šobo, pipo).

2. Vključite napajalni vtič priključnega kabla v

vtičnico. Črpalka začne črpati.

3. Ko v iztekajoči vodi ni več zraka, zaprite pri-

ključek v tlačnem vodu.

Črpalka se po vzpostavitvi tlaka in doseganju izklopnega tlaka samodejno izklopi.

Črpalka je pripravljena za delovanje.

du. PREVIDNO! Nevarnost telesnih poškodb zaradi vroče vode Pri daljšem delovanju z zaprto tlačno stranjo (> 10 min) se lahko voda v črpalki močno segreje in začne nenadzorovano iztekati!

Črpalko znova zaženite šele, ko odpravite vse napake! Nevarnost telesnih poškodb zaradi vroče vode povzročajo:

nestrokovna namestitev,

1. Izključite črpalko iz omrežja in počakajte, da

3. Črpalko znova zaženite šele, ko odpravite

1. Odklopite črpalko iz omrežja in jo zavarujte

3. Izpustite vodo, tako da popolnoma izpraznite

ne črpalke ali tlačilke s prikazom tlaka. Po potrebi popravite zračni tlak.

7. Znova zaženite črpalko.

7.2 Čiščenje črpalke

NAPOTEK Po črpanju klorirane bazenske vode ali tekočin, ki puščajo usedline, je treba čr- palko izprati s čisto vodo.

1. Odklopite črpalko iz omrežja in jo zavarujte

pred ponovnim vklopom. Črpalka se samo- dejno zaustavi.

2. S čisto vodo izperite črpalko.

3. Vključite napajalni vtič v vtičnico.

4. S stikalom za vklop/izklop vklopite črpalko.

Črpalka se samodejno zažene.

7.3 Čiščenje zamaška

1. Odklopite črpalko iz omrežja in jo zavarujte

pred ponovnim vklopom.

2. Odstranite sesalni vod z vhoda črpalke.

3. Priključite tlačni vod na vodovodno cev.

4. Pustite, da voda teče skozi ohišje črpalke,

dokler ne izpere zamaška.

5. S kratkim vklopom preverite, ali se črpalka

6. Znova zaženite črpalko, kot je opisano.

NEVARNOST! Nevarnost električnega udara! Pri delih na črpalki obstaja nevarnost ele- ktričnega udara.

Pred odpravljanjem motenj izvlecite omrežni vtič.

Napako v električni napeljavi naj odpravi ele- ktričar. NAPOTEK Če težav ne morete odpraviti, se obrnite na našo pristojno servisno službo. Motnja Možen vzrok Rešitev Motor ne deluje. Gonilnik je blokiran. Očistite črpalko. Odvijte ročično gred gonilnika z izvijačem. Termično stikalo je izklopilo napravo. Preverite raven vode na sesalni stra- ni. Pustite, da se transportna tekoči- na ohladi. Popravite ali zamenjajte črpalko. Ni omrežnega napajanja. Preverite varovalke, napajanje naj preveri elektro strokovnjak. Črpalka deluje, vendar ne čr- pa. Raven vode je prenizka. Potopite sesalni vod globlje. Črpalka sesa zrak v sesalni vod. Preverite tesnjenje vseh povezav sesalnega voda. Zamenjajte tesnilni obroč. Črpalka sesa zrak. Preverite tesnjenje vseh priključnih spojev in pokrova filtra. Zamašitev na sesalni strani. Odstranite umazanijo iz območja vsesavanja. Zaprt tlačni vod. Odprite tlačni vod. Črpalka deluje v suhem teku. Napolnite ohišje črpalke z vodo.477032_h 55 Skladiščenje Motnja Možen vzrok Rešitev Črpalka se prepogosto vkla- plja in izklaplja. Membrana je poškodovana. Servis AL-KO naj zamenja membra- no. Zračni tlak v zbiralniku je nizek. Povečajte količino zraka v zbiralniku. (Nastavite membranski predtlak 1,5 bara.) Črpalka se pri zaprtem tlač- nem vodu ne izklopi. Črpalka črpa zrak, pomanjka- nje vode na sesalni strani Izklopite črpalko in počakajte, da se ohladi. Premajhna transportna količi-

Premajhna količina vode na sesalni strani Pridušite delovanje črpalke, da ga prilagodite transportni količini. Premajhen premer cevi. Uporabite večji tlačni vod. Zamašitev na sesalni strani. Odstranite umazanijo iz območja vsesavanja. Zamenjajte filter. Sesalna višina je prevelika. Preverite sesalno višino, upoštevajte maks. sesalno višino – glejte tehnič- ne podatke. 9 SKLADIŠČENJE

izteče iz črpalke. Pri tem vodo iz zbiralnika (6) odstrani zračni meh.

3. Znova privijte izpustni vijak (8) in shranite čr-

palko in pribor na mestu, kjer ni nevarnosti zmrzali. NAPOTEK Če obstaja nevarnost zmrzali, morate sistem v celoti izprazniti in črpalko uskla- diščiti na mestu, kjer ni nevarnosti zmrzali. 10 ODSTRANJEVANJE Stara električna in elektronska oprema ne sodi med gospodinjske odpadke, temveč jih je treba odstraniti ločeno! Embalaža, naprava in dodatna oprema so izdela- ni iz materialov, ki so primerni za recikliranje, in jih je treba ustrezno odstraniti.

11 SERVISNA SLUŽBA/SERVIS

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najbližjo ser- visno delavnico AL-KO. Najdete jo na naslednjem naslovu: www.alko-garden.com/service-contacts Več informacij o nadomestnih delih: www.alko-garden.com/spareparts 12 GARANCIJA Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja ve- ljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdob- je veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena. Naša garancija velja samo, če:

so ta navodila za uporabo upoštevana,

je bila naprava strokovno uporabljena,

so bili izvedeni samovoljni poskusi popravila,

so bile izvedene samovoljne tehnične spre- membe,

naprava ni bila uporabljena v skladu z name- nom uporabe.SI

poškodbe laka, ki so posledica normalne uporabe,

Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca. 13 PREVOD ORIGINALNE IZJAVE EU/ES O SKLADNOSTI S to izjavo potrjujemo, da izdelek v obliki, ki se prodaja na trgu, ustreza zahtevam usklajenih direktiv EU, varnostnih standardov EU in specifičnih standardov, ki veljajo za ta izdelek. Izdelek Hišna vodna črpalka Serijska številka G3043045 Proizvajalec AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Oseba, odgovorna za pripravo do- kumentacije Ismail Kabasakal Ichenhauser Str. 14 D-89359 Kötz Tip HW 3000 (INOX) HW 3500 (INOX) HW 3300 INOX Raven zvočne moči EN ISO 3744 izmerjena/zagotovljena HW 3000 (INOX): 74 / 76 dB(A) HW 3500 (INOX): 76 / 77 dB(A) HW 3300 INOX: 76 / 77 dB(A) Direktive EU 2014/35/EU 2014/30/EU 2000/14/ES 2011/65/EU 2014/68/EU Ugotavljanje skladnosti 2000/14/ES Priloga V
